В современном проекте конвергентной связи система не является просто набором телефонов, радиостанций, камер, громкоговорителей и диспетчерских экранов. За каждым стабильным голосовым вызовом, видеосеансом, аварийным оповещением, запросом интеркома, задачей записи и GIS-диспетчеризацией стоит многоуровневая архитектура, определяющая, как информация регистрируется, маршрутизируется, преобразуется, отображается и управляется.

Три наиболее важных строительных блока — это серверы, шлюзы и терминалы. Понимание этих трех уровней помогает интеграторам, владельцам проектов и инженерным командам заранее спроектировать более понятную архитектуру перед выбором оборудования, расчетом емкости или подключением разных сетей связи.

Четкая структура до развертывания системы

Многие коммуникационные проекты становятся сложными, потому что все устройства рассматриваются вместе без четкой структуры. SIP-телефон, диспетчерская консоль, радиошлюз, сервис записи, модуль видеодоступа и сервер платформы могут присутствовать в одном решении, но выполняют разные роли.

Серверный уровень обеспечивает базовую коммутацию, регистрацию, управление, обработку медиа, запись и сервисы платформы. Уровень шлюзов подключает внешние или не-SIP системы к IP-коммуникационной платформе. Уровень терминалов предоставляет реальные функции пользователям в офисах, диспетчерских, промышленных зонах, пунктах экстренной помощи, общественных местах, транспортных средствах, тоннелях, кампусах и удаленных объектах.

Такой многоуровневый подход особенно важен для унифицированной связи, аварийного управления, промышленной диспетчеризации, громкого оповещения, видеосвязки и интеграции нескольких сетей. Он делает систему открытой, масштабируемой и более удобной для обслуживания.

От традиционной коммутации к программным платформам

Ранние системы связи в основном строились вокруг телефонных станций с коммутацией каналов. Телефонные линии соединялись физическим коммутационным оборудованием, а вся сеть сильно зависела от специализированной телефонной инфраструктуры. В такой структуре понятия сервера, шлюза и терминала не были так четко разделены, как сегодня.

С развитием IP-сетей и технологии VoIP коммутация связи постепенно перешла к программной архитектуре. Голос, видео, сигнализация, регистрация пользователей, диспетчерское управление и сервисы администрирования теперь могут работать поверх IP-сетей. Это создало потребность классифицировать устройства по их положению и функции в общей сети.

В системе на основе softswitch протокол SIP стал одним из наиболее распространенных стандартов управления сеансами. Если устройства поддерживают совместимые стандарты сигнализации и медиа, разные сервисы могут быть организованы через программную платформу, а не только через традиционную аппаратную коммутацию.

Платформенный уровень, координирующий ключевые сервисы

Сервер обычно является ядром системы конвергентной связи. Во многих проектах платформа строится вокруг одного или нескольких SIP-серверов. Они могут включать серверы сигнализации, медиа, аутентификации, прокси, записи, видеозаписи, управления пользователями, GIS-карт и веб-администрирования.

Главная ценность серверного уровня заключается в реализации ключевых коммуникационных возможностей программным способом. Это упрощает расширение, обновление и часто снижает стоимость по сравнению с жесткой аппаратной архитектурой.

Что обычно выполняет серверный уровень

Типичный сервер конвергентной диспетчеризации может поддерживать управление SIP-пользователями, регистрацию внутренних номеров, аудиокоммутацию, видеокоммутацию, голосовую диспетчеризацию, видеодиспетчеризацию, GIS-диспетчеризацию, запись, хранение видео, управление правами, настройку системы и администрирование.

В крупных системах сигнализация и обработка медиа могут быть разделены между разными серверами для повышения емкости и стабильности. В малых и средних проектах многие сервисы могут быть развернуты на одном физическом или виртуальном сервере, поскольку масштаб не требует распределенного кластера.

Поэтому некоторые владельцы проектов не видят большого количества отдельных серверов при реальном внедрении. Функции все равно существуют, но могут быть интегрированы в один платформенный сервер или компактную серверную группу.

Почему важны централизованные программные сервисы

Централизованные серверные сервисы уменьшают повторную настройку и делают управление пользователями более единым. SIP-пользователи, права диспетчеризации, правила записи, группы вызовов, аварийные номера, зоны пейджинга и регистрационные данные терминалов могут управляться со стороны платформы.

Это также поддерживает дальнейшее расширение. Когда добавляются новые IP-телефоны, SIP-интеркомы, IP-громкоговорители, пункты экстренной помощи, видеотерминалы или диспетчерские рабочие места, платформа может управлять ими стандартной конфигурацией без переработки всей системы.

Уровень межсетевого подключения

Хотя связь на основе SIP гибкая, реальные проекты редко содержат только SIP-устройства. На многих объектах по-прежнему требуется подключать традиционные телефонные линии, аналоговые телефоны, PSTN, радиосистемы, видеонаблюдение, сигнализацию, систему оповещения или сторонние платформы.

Эти внешние системы могут использовать разные сетевые структуры, методы сигнализации, медиаформаты и протоколы. Они не всегда могут напрямую взаимодействовать с SIP-платформой softswitch. Именно поэтому нужны шлюзы.

Почему используются шлюзы вместо глубокой доработки платформы

Теоретически серверная платформа может быть разработана так, чтобы напрямую поддерживать каждый сторонний протокол. Но такой подход часто делает ядро платформы сложным, тяжелым и трудным в обслуживании. Каждая новая сеть требует новой интеграции, а система теряет открытость и модульность softswitch-архитектуры.

Лучший способ — использовать специализированные шлюзы. Каждый шлюз отвечает за определенный тип межсистемного подключения: телефонный доступ, радио, видео, пейджинг или связь с сигнализацией. Серверная платформа продолжает обрабатывать услуги через более стандартизированный SIP-процесс.

Типичные применения шлюзов

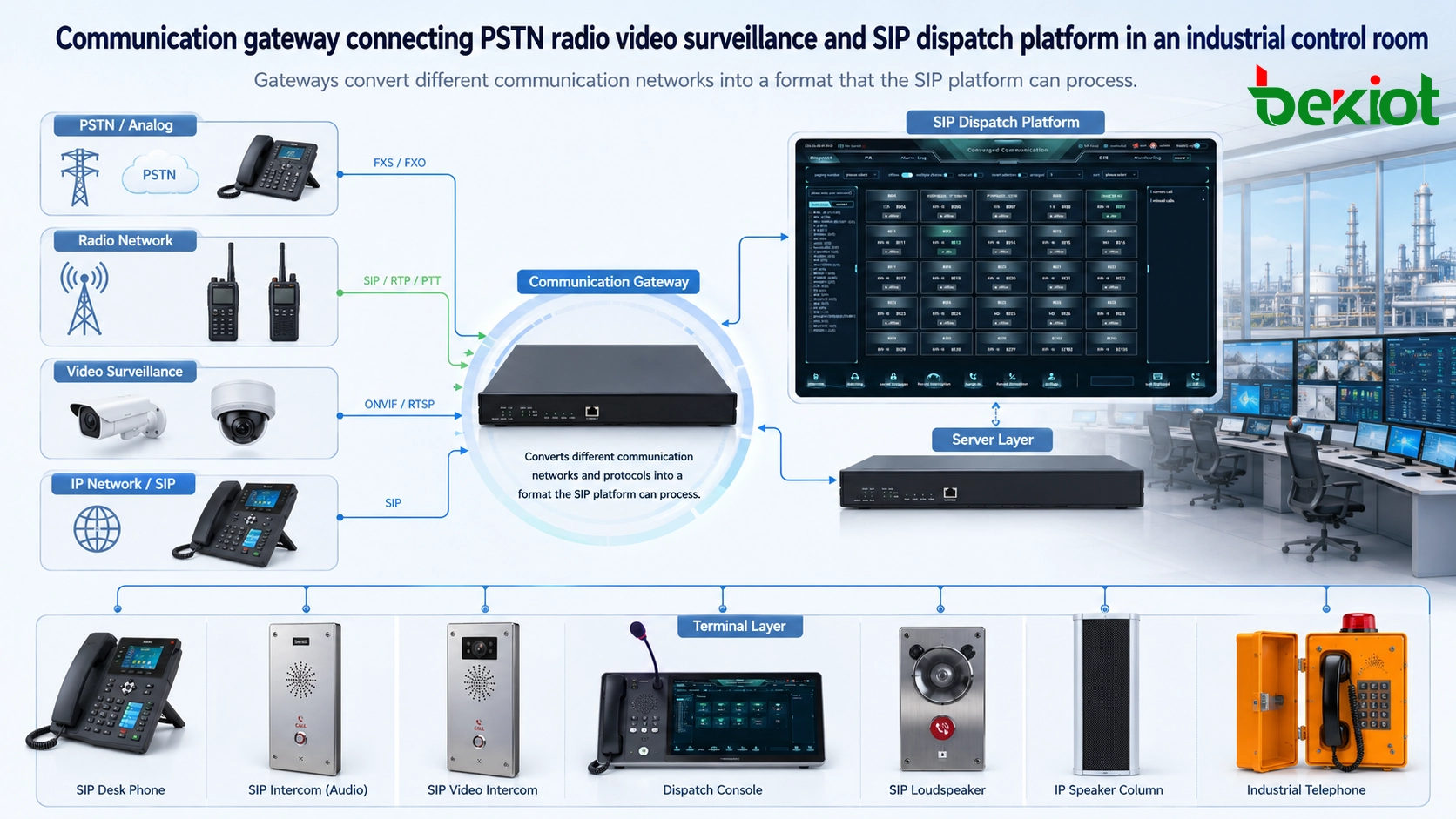

Для интеграции телефонной системы FXS-, FXO-, E1- или VoIP-шлюз может подключить устаревшие телефонные линии и аналоговые абоненты к IP-платформе. Для транкингового радио или push-to-talk RoIP-шлюз может связать радиоканалы с диспетчерской системой. Для видеосвязки видеошлюз может передать видео наблюдения или полевое видео в командную платформу.

Такое разделение сохраняет ядро платформы более чистым. Шлюз выполняет преобразование протоколов и медиа, а сервер отвечает за регистрацию, маршрутизацию, диспетчеризацию, запись и управление системой.

Пользовательский уровень, где функции становятся видимыми

Терминалы — это устройства, которыми реально пользуются люди. Серверы и шлюзы обычно размещаются в аппаратных, серверных, центрах управления или backend-сетях. Терминалы устанавливаются там, где происходит связь: на столах, входах, в тоннелях, пунктах экстренной связи, на заводах, платформах, складах, в автомобилях или командных центрах.

Смартфон — простой пример терминала. Большинству пользователей не важно, как backend выполняет обмен сигнализацией, маршрутизацию медиа или аутентификацию. Им важно, может ли устройство звонить, принимать тревоги, показывать видео, вызывать помощь, передавать аудио или быстро соединять с нужным человеком.

Терминалы — это не только настольные телефоны

Самый распространенный терминал во многих проектах — IP-телефон. Обычно он устанавливается на рабочем столе и обеспечивает голосовую или видеосвязь для офисных пользователей, операторов, ресепшн, гостиничных стоек, диспетчерских или сервисных пунктов.

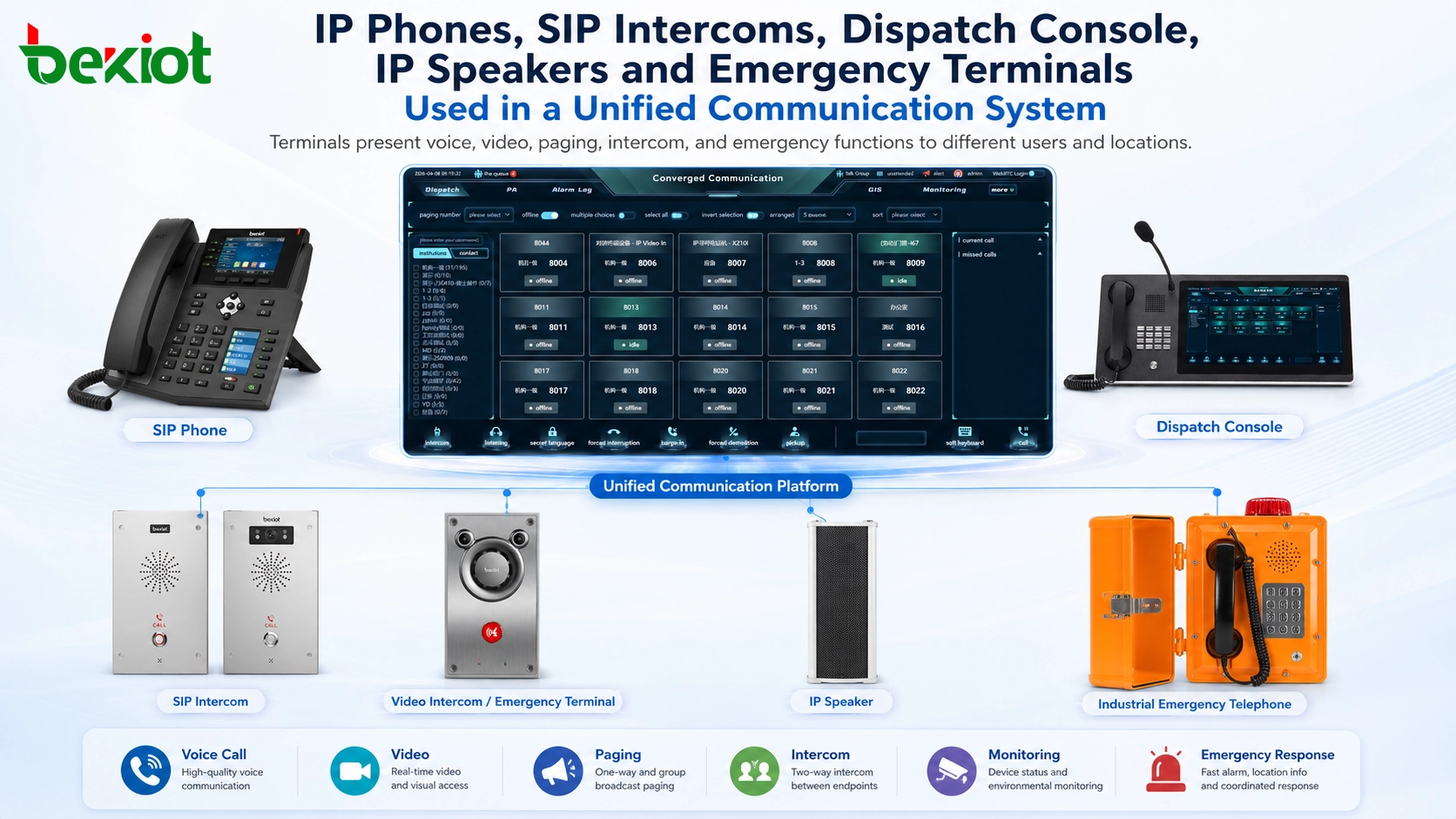

Но категория терминалов намного шире. Она может включать SIP-телефоны, видеотелефоны, интеллектуальные терминалы, диспетчерские консоли, IP-громкоговорители, SIP-интеркомы, пункты экстренной помощи, промышленные телефоны, SIP-камеры, терминалы оповещения, дверные интеркомы и защищенные полевые устройства.

Каждый терминал отвечает за представление функций. Сервер создает учетную запись, внутренний номер, пароль, права, группу или сервисный профиль. После аутентификации и регистрации терминал использует коммуникационные сервисы платформы.

Почему важно соответствие протоколов

Терминал должен соответствовать протоколу связи и сервисным требованиям системы. В SIP-решениях перед развертыванием следует проверить совместимость SIP, поддержку кодеков, питание PoE, сетевую безопасность, качество звука, защиту от окружающей среды и совместимость с платформой.

Например, офисный телефон может быть ориентирован на внутренние вызовы и перевод, а аварийный терминал может требовать вызова одной кнопкой, громкой связи, водонепроницаемого корпуса, связи с сигнализацией и надежной работы на улице или в промышленной среде.

Практичная архитектура для реальных проектов

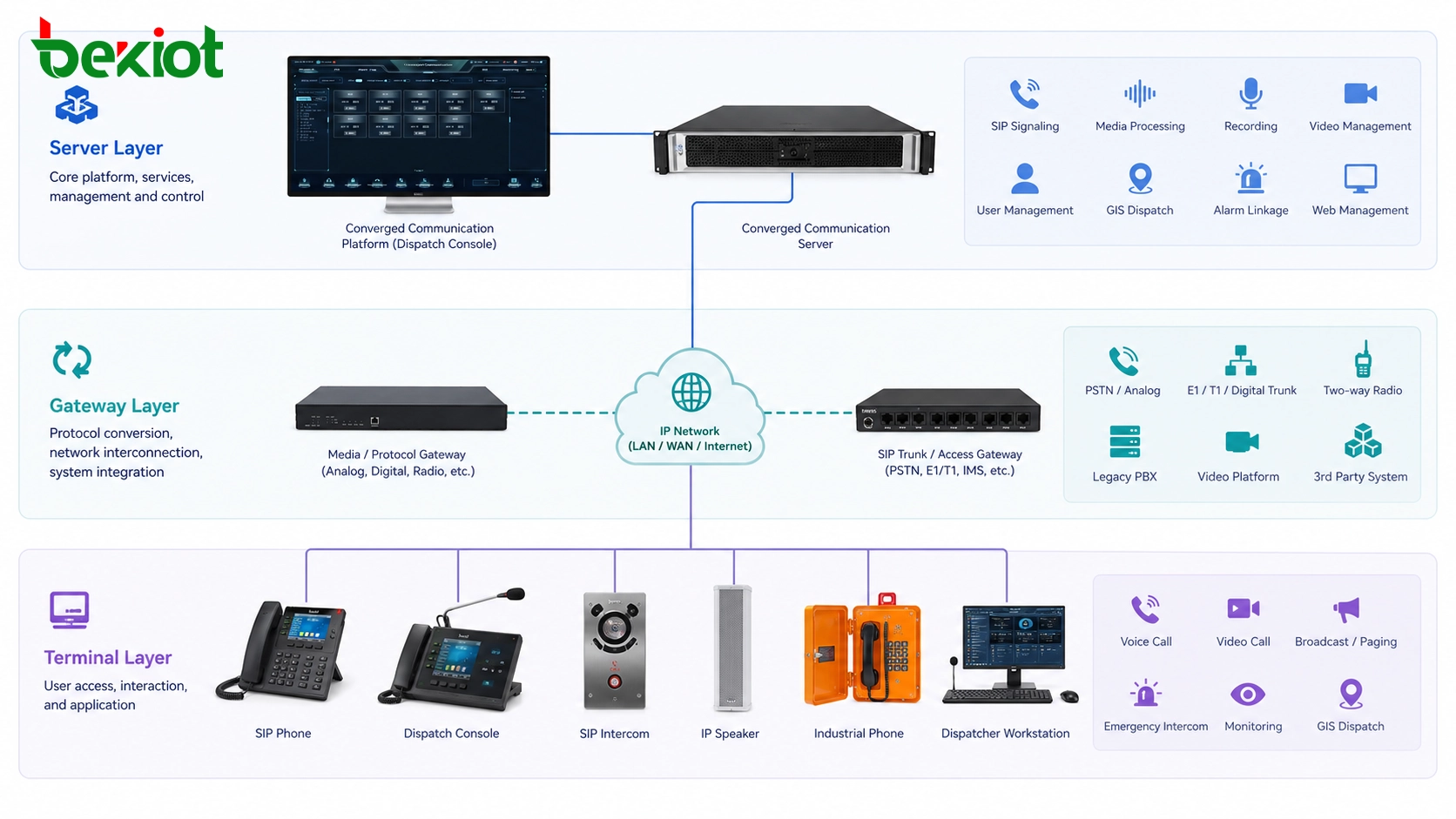

Хорошо спроектированное решение не рассматривает серверы, шлюзы и терминалы как изолированные продукты. Оно определяет их обязанности в одной архитектуре. Сервер обеспечивает центральное управление, шлюз — межсоединение, терминал — пользовательские приложения.

Такая структура подходит для многих проектов, включая корпоративную унифицированную связь, центры аварийного управления, промышленные диспетчерские системы, транспортную связь, платформы общественной безопасности, энергетические объекты, уведомления на кампусах, гостиничную связь и управление несколькими площадками.

Для проектов, которым нужны SIP-телефоны, промышленные терминалы, доступ RoIP, голосовые шлюзы, диспетчерские платформы или аварийные терминалы, Becke Telcom / Becke Communications можно рассматривать как практичный ориентир при выборе продуктов и решений.

Ценность для диспетчеризации, аварийных и промышленных сценариев

Модель сервер-шлюз-терминал ценна тем, что поддерживает гибкое проектирование. Командному центру могут потребоваться диспетчерские места, GIS-карты, запись, видеосвязка, радиодоступ, телефонный доступ и аварийные точки вызова. Заводу могут потребоваться IP-телефоны, промышленные телефоны, SIP-громкоговорители, связь с сигнализацией, зоны пейджинга и связь диспетчерской. Транспортному проекту могут потребоваться тоннельные телефоны, станционные интеркомы, оповещение, CCTV-связка и централизованная диспетчеризация.

Эти требования очень различаются, но логика архитектуры остается неизменной. Сервер организует коммуникационный сервис, шлюз соединяет разные сети, а терминал приносит связь в реальное место пользователя.

Это одно из основных преимуществ современных систем конвергентной связи. Используя открытые протоколы и модульный доступ, платформа может поддерживать больше функций, больше типов терминалов и более стабильную экосистему для интеграторов, производителей, операторов и конечных пользователей.

Контрольный список перед внедрением

Перед развертыванием решения команда должна подтвердить количество SIP-пользователей, требования к одновременным вызовам, записи, видеодоступу, GIS-связке, интеграции радио, доступу к телефонной сети, зонам оповещения, условиям установки терминалов и планам расширения.

Следующий шаг — решить, размещать ли сервисы на одном сервере или разделять на несколько. Для многих малых и средних проектов одного интегрированного диспетчерского сервера достаточно. Для крупных проектов сигнализация, медиа, запись, видео и управление могут потребовать отдельного или резервного развертывания.

Выбор шлюза должен основываться на системах, которые нужно подключить. Выбор терминала должен учитывать реальную среду, поведение пользователей, уровень защиты, аудиотребования, способ установки и совместимость с платформой.

FAQ

Как проектной команде оценить емкость сервера?

Емкость следует оценивать по количеству зарегистрированных пользователей, одновременных вызовов, видеосессий, каналов записи, диспетчерских мест, требований к хранению и интеграционным сервисам. Небольшая голосовая система и большая платформа с видео, GIS и записью требуют совершенно разных ресурсов.

Можно ли продолжать использовать аналоговые телефоны или традиционные линии?

Да. Устаревшие телефонные ресурсы обычно можно подключить через подходящие шлюзы. Это позволяет использовать аналоговые телефоны, линии PSTN или ресурсы PBX, пока основная платформа переходит к IP-связи.

Где устанавливать шлюзы: рядом с сервером или рядом с полевым оборудованием?

Это зависит от кабелей, качества сети, доступа для обслуживания и типа подключаемой системы. Некоторые шлюзы ставят в диспетчерской для централизованного управления, другие — рядом с радиооборудованием, аналоговыми линиями, усилителями оповещения или полевыми системами, чтобы уменьшить кабельную сложность.

Какие факторы влияют на качество голоса в такой архитектуре?

Качество голоса зависит от сетевой задержки, потери пакетов, выбора кодека, эхоподавления, качества микрофона терминала, конструкции динамика, стабильности PoE, производительности шлюза и мощности медиаобработки сервера. Планирование сети так же важно, как выбор оборудования.

Как сохранить простоту обслуживания после расширения системы?

Лучший подход — сохранить модульную архитектуру платформы. Серверы должны обрабатывать стандартизированную сервисную логику, шлюзы — преобразование внешних протоколов, а терминалы должны оставаться совместимыми с выбранной платформой. Четкая документация, единые правила именования и удаленное управление также помогают долгосрочному обслуживанию.
