Почему резервирование важно

Резервирование является основой failover-архитектуры. Для критической функции имеется более одного доступного ресурса: два сетевых канала, два коммутатора, два маршрутизатора, два SIP-сервера, два шлюза, два источника питания, два пути через межсетевые экраны или два центра обработки данных. При отказе основного ресурса вторичный продолжает обслуживание.

В системах связи резервирование ценно, потому что пользователь сразу замечает сбой. Телефон не регистрируется, диспетчерская консоль не видит полевые устройства, SIP-транк не выполняет исходящие вызовы, аварийный терминал не связывается с диспетчерской. Это влияет на работу, безопасность и скорость реакции. Резервирование снижает вероятность остановки всего процесса из-за одного физического или логического дефекта.

Но резервирование должно быть реальным, а не формальным. Если два устройства используют одно питание, один uplink, один коммутатор, один риск стойки или одну ошибочную таблицу маршрутизации, резерв может отказать вместе с основной системой. Настоящая избыточность устраняет или уменьшает единичную точку отказа. Нужно проверить, достаточно ли независим резервный путь для ожидаемой аварии.

Распространены несколько моделей. Активный-резервный режим держит один ресурс в работе, второй — готовым к захвату роли. Активный-активный позволяет нескольким ресурсам одновременно обслуживать трафик. Резервирование каналов даёт альтернативные пути, серверов — дополнительную мощность приложений или платформы. Географическое резервирование размещает ресурсы в разных местах, чтобы локальная авария не остановила все сервисы.

Подходящая модель зависит от требований. Малой офисной телефонии может хватить резервного Интернета и второй SIP-маршрутизации. Крупной промышленной диспетчерской могут потребоваться резервные серверы, два коммутатора, запасные шлюзы, UPS, раздельные кабельные трассы и контролируемые правила переключения. Уровень резерва должен соответствовать последствиям для бизнеса и важности аварийной связи.

Как обнаруживаются отказы

Failover начинается с обнаружения. Система должна понять, что возникла проблема, прежде чем перейти на резерв. Для этого используются heartbeat-сообщения, состояние канала, ping и TCP-проверки, SIP OPTIONS, состояние протоколов маршрутизации, проверки сервисов, тревоги питания, журналы устройств или мониторинг платформы.

Простой обрыв канала обнаружить легко. При отключении кабеля или порта коммутатор либо маршрутизатор быстро реагирует. Сложнее частичные отказы: устройство включено, но неверно пересылает трафик; SIP-сервер отвечает на ping, но не обрабатывает регистрации; шлюз онлайн, но потерял транк; база данных работает, однако слишком медленно для приложения. Обычной проверки доступности недостаточно.

Хорошая архитектура использует содержательные проверки состояния. Она выясняет не только наличие питания, но и фактическую пригодность нужного сервиса. Для SIP-платформы проверяются регистрации, ответ сигнализации, доступность медиапути и транка. Для диспетчерской — связь с консолями, база данных, запись и состояние терминалов. Для шлюза — порты, линии, SIP-транк и готовность маршрутизации.

Время обнаружения также важно. Слишком медленная проверка увеличивает перерыв, слишком чувствительная вызывает ненужное переключение при краткой задержке или потере пакетов. Ложный failover особенно мешает голосу в реальном времени. Порог должен соответствовать нормальному поведению сети и критичности сервиса.

Мониторинг должен различать типы отказов. Отказ сервера, перегрузка канала, потеря питания, петля маршрутизации, отказ транка, проблема DNS, ошибка межсетевого экрана или отключённый терминал могут выглядеть одинаково для пользователя, но требуют разных действий. Точная диагностика помогает выбрать правильный резерв и позже определить первопричину.

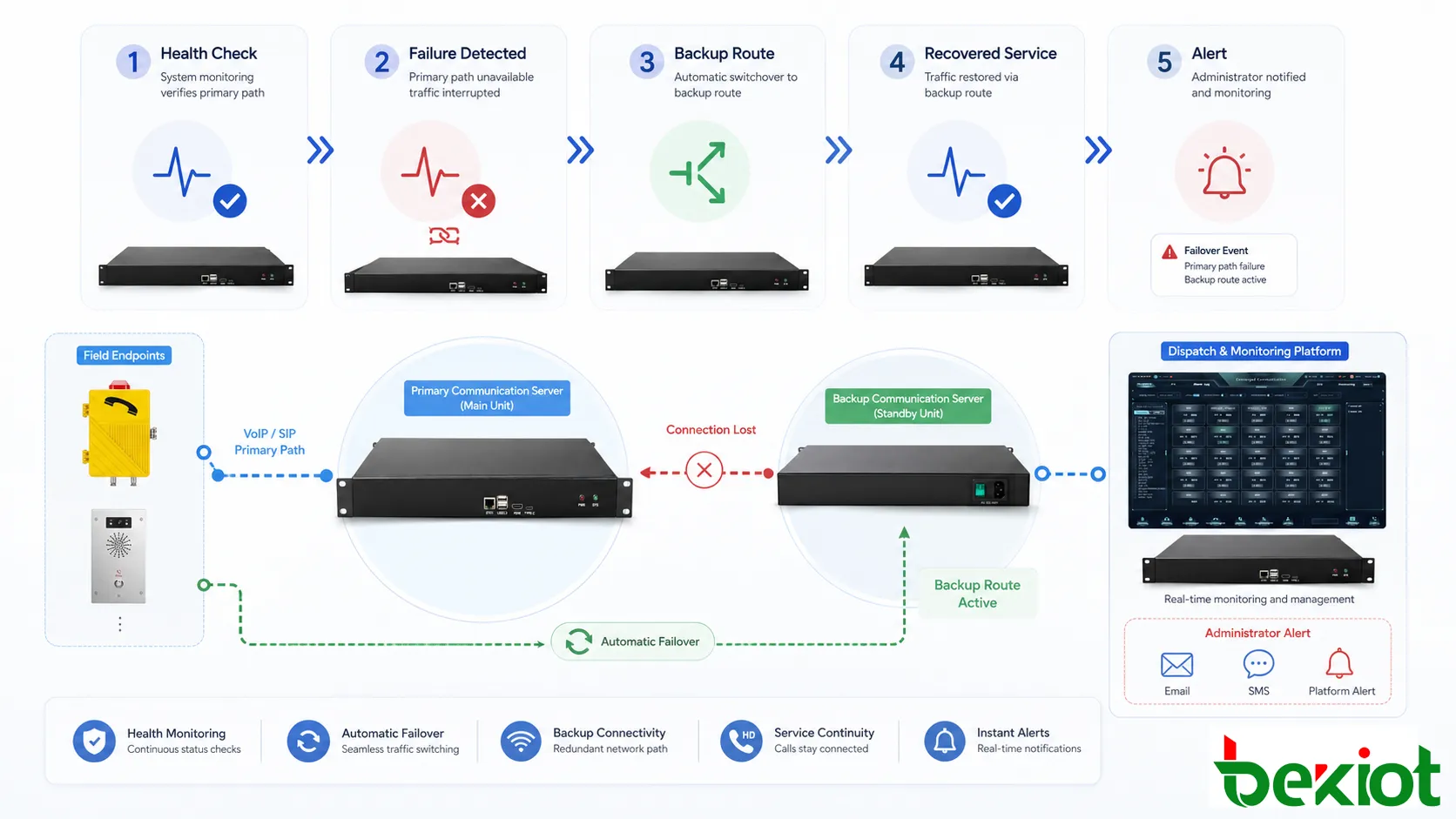

Как переключается трафик

После обнаружения архитектура решает, куда направить трафик. Переключение возможно на разных уровнях. На физическом уровне используется другой кабель или порт. На сетевом уровне выбирается иной маршрут. На прикладном уровне пользователи регистрируются на резервном сервере. На уровне транка исходящие вызовы переходят к другому оператору или шлюзу. На уровне платформы резервный сервер принимает активную роль.

Автоматическое переключение обычно предпочтительно для критических сервисов, так как уменьшает ручную задержку. При отказе основного маршрута трафик перенаправляется на вторичный по заданным правилам. В телефонии это может означать регистрацию на резервном SIP-сервере, перевод вызовов на второй транк, смену пути шлюза или использование резервной диспетчерской платформы.

Некоторые переключения сохраняют сессии, другие лишь восстанавливают сервис. Сессионный failover пытается оставить текущую связь активной, что сложно для медиапотоков реального времени. Восстановительный failover может оборвать текущие сессии, но быстро возвращает возможность новых вызовов. Многие практические системы выбирают быстрое восстановление, поскольку сохранять активный разговор при всех типах отказа сложно.

Важен и failback — возврат после восстановления основного ресурса. Должен ли трафик вернуться автоматически? Автоматический возврат восстанавливает нормальную схему, но может вызвать новую паузу, если основной ресурс нестабилен. Ручной возврат даёт больше контроля, но требует операционной дисциплины. Правила и момент возврата должны быть определены.

Переключение должно быть видимым. Операторы и администраторы должны знать время события, активный и отказавший ресурс, а также наличие деградации. Скрытый failover может временно сохранить звонки, но если основной отказ никто не заметит, система останется уязвимой до отказа резерва.

Какие уровни нуждаются в резерве

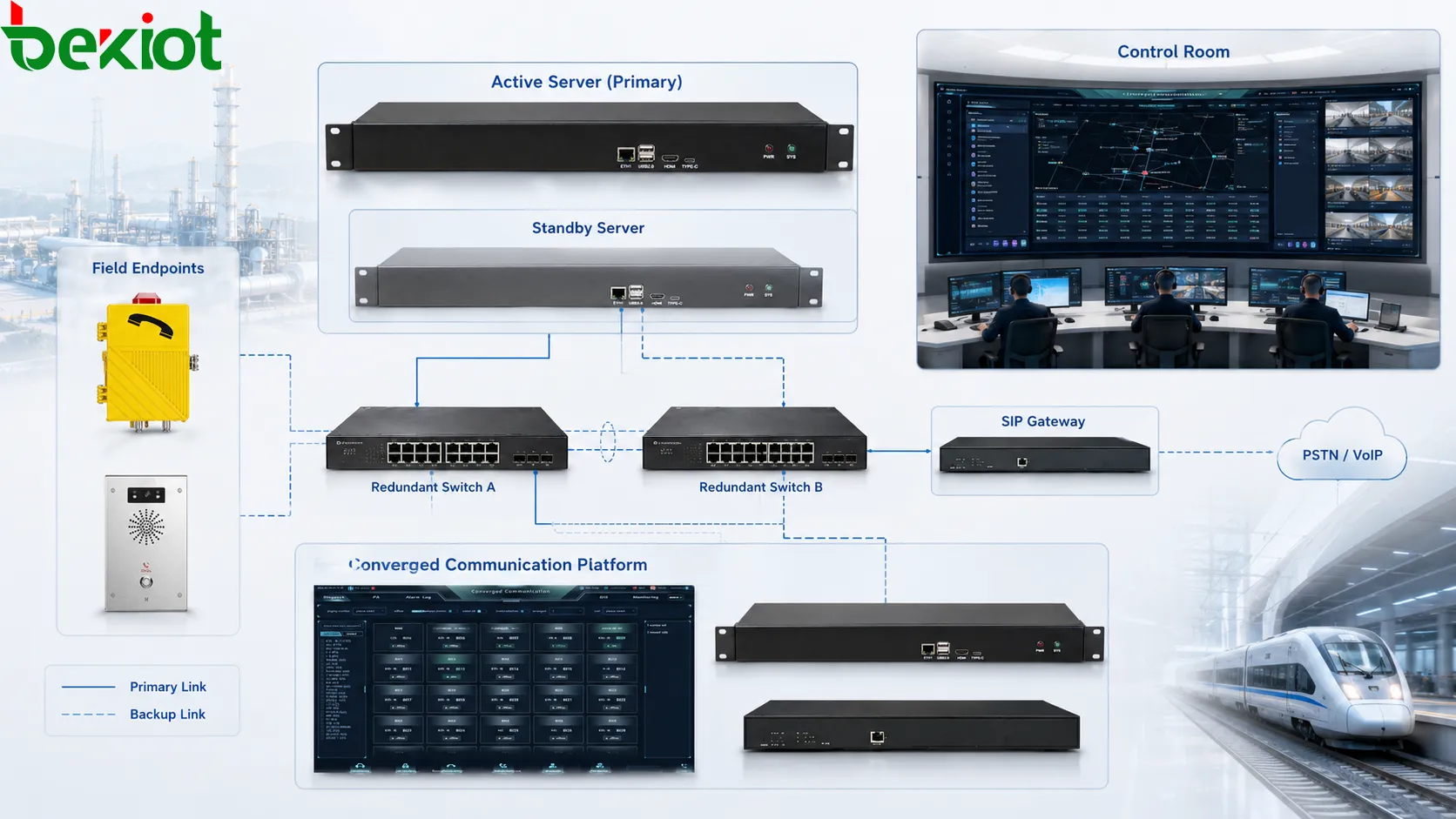

Физические каналы и коммутаторы

Самый заметный уровень — физическая сеть. Критическим терминалам, серверам и шлюзам могут понадобиться два подключения, резервные коммутаторы, разнесённые трассы и защищённые сетевые помещения. Если всё подключено к одному access-коммутатору, он становится единичной точкой отказа. Если оба кабеля идут вместе и могут быть повреждены одновременно, резервирование слабее, чем кажется.

Резервирование коммутаторов требует тщательной настройки. Недостаточно просто иметь два устройства. VLAN, spanning tree, агрегация каналов, безопасность портов, QoS и доступ управления должны поддерживать переключение, а не создавать петли или блокировку. Для речи в реальном времени нужно защищать и RTP-медиатрафик, а не только сигнализацию.

Маршрутизация и доступ в Интернет

Многие системы зависят от маршрутизаторов, межсетевых экранов, WAN, VPN или Интернета. Филиал может подключаться к центральной SIP-платформе через VPN, облачная платформа требует стабильного Интернета, удалённый промышленный объект использует двух операторов. Маршрутный failover переводит трафик на другой путь при отказе основного канала.

Двойной WAN повышает непрерывность, но должен правильно работать с NAT, SIP-сигнализацией, RTP-путями, DNS, правилами firewall и политиками безопасности. Голос чувствителен к задержке, джиттеру и потере пакетов, поэтому резервный канал необходимо испытывать реальными звонками, а не только базовой связностью.

Серверы и приложения

Резервирование приложений защищает нужные пользователям сервисы: SIP-регистрацию, управление вызовами, запись, диспетчеризацию, оповещение, связь с тревогами, базу данных, веб-управление и мониторинг устройств. Резервный сервер должен иметь актуальную конфигурацию и достаточную производительность.

Высокая доступность может использовать активный и резервный сервер, кластерные сервисы, репликацию базы данных, общее хранилище или распределённые платформы. Архитектура должна определить действия при отказе основного сервера, активацию резерва, способ его обнаружения терминалами и сохранение согласованности данных.

Транки и шлюзы

Голосовые системы часто используют транки и шлюзы для внешних вызовов, аналоговых линий, радиодоступа, общей сети или сопряжения систем. Failover может предоставить второй SIP-транк, альтернативного оператора, резервные FXO-линии, свободные порты шлюза или аварийные маршруты.

Резервирование транков должно учитывать приоритет маршрутов, Caller ID, совместимость кодеков, маршрутизацию экстренных номеров и ограничения оплаты или доступа. Нужно предусмотреть частичный отказ: регистрация остаётся активной, но исходящие вызовы отклоняются. Необходимы функциональные испытания.

Питание и окружающая среда

Сетевой failover не поможет без защищённого питания. Коммутаторы, маршрутизаторы, серверы, шлюзы, PoE-источники, системы доступа и терминалы могут требовать UPS или резервного питания. Если резервный сервер питается от того же незащищённого источника, что и основной, схема не переживёт отключение электроэнергии.

Средовые риски также влияют на доступность. Жара, вода, пыль, вибрация, коррозия, несанкционированный доступ и повреждение кабеля вызывают отказы. Надёжная архитектура включает физическую защиту, планирование аппаратных помещений, вентиляцию, заземление, защиту от перенапряжений и доступ для обслуживания.

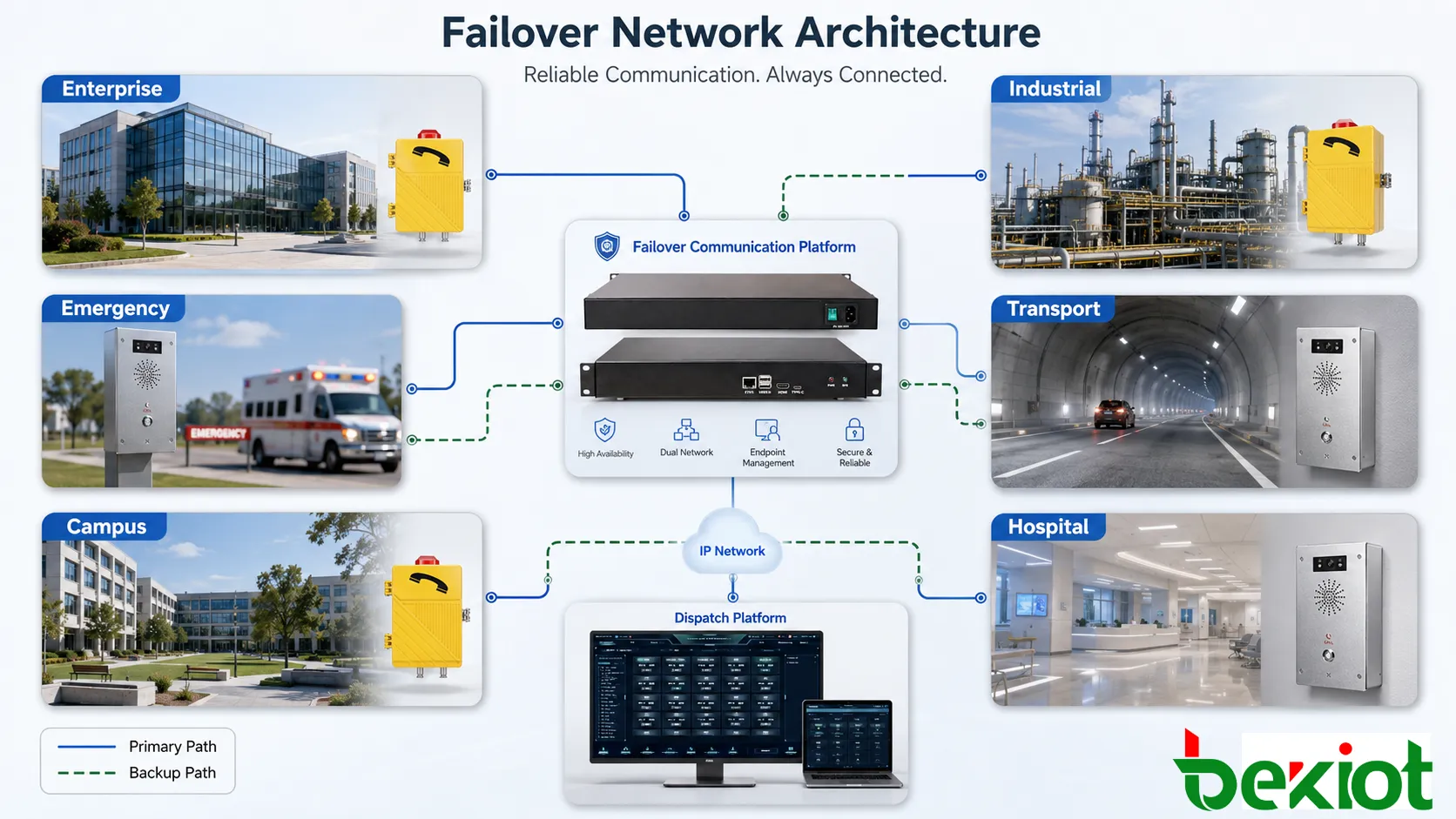

Сценарии и риски должны соответствовать

Корпоративные и промышленные сети

Failover полезен везде, где связь должна работать несмотря на отказ. В корпоративной телефонии он защищает офисные телефоны, номера филиалов, удалённых сотрудников, маршрутизацию и линии обслуживания клиентов. При отказе Интернета или SIP-транка система переходит на другой путь и сокращает перерыв бизнеса.

На промышленных объектах резервирование тесно связано с непрерывностью производства. Линии, диспетчерские, ремонтные службы, склады, подстанции, шахты, порты, тоннели и коммунальные объекты могут зависеть от фиксированных точек связи. При отказе SIP-сервера, коммутатора или шлюза работники теряют диспетчерскую или аварийную связь. Резерв сохраняет критические пути.

Аварийные и общественные объекты

В аварийной связи failover поддерживает пункты помощи, телефоны с тревожной интеграцией, управление громкоговорящей связью, экстренное оповещение, синие аварийные стойки, лифтовые телефоны и диспетчерские платформы. Ежедневный трафик может быть небольшим, но в нужный момент они обязаны работать. Резервирование уменьшает риск скрытого отказа.

Транспортные объекты также выигрывают от резервирования. Метро, железные дороги, аэропорты, автомобильные тоннели, автобусные депо и центры управления движением используют распределённые терминалы. Сетевой failover поддерживает связь между полем и центральным управлением при отказе канала, коммутатора или сервера.

Кампусы, больницы, общественные здания и крупные комплексы могут использовать failover для постов охраны, аварийных переговорных устройств, помощи посетителям, связи систем доступа и внутреннего оповещения. При большом числе пользователей сбой быстро становится заметным. План резервирования сохраняет сервис во время ремонта.

Скрытые единичные точки остаются

Распространённая ошибка — добавить резервные устройства, оставив скрытые единичные точки. Два сервера могут использовать одну базу, два канала проходить через один коммутатор, два шлюза зависеть от одного питания, два транка — от одного интернет-провайдера. Схему нужно проверять целиком, чтобы выявить такие зависимости.

Резервные пути не проверяются

Другая проблема — считать failover рисунком, а не проверенной функцией. Резервный маршрут может быть настроен, но не работать из-за правил firewall, просроченных учётных данных, неверного DNS, старых маршрутов, отсутствующих лицензий или недостаточной полосы. Переключение нужно тестировать в контролируемых условиях.

Согласованность данных игнорируется

При резервировании серверов критична согласованность данных. Если таблицы маршрутов, учётные записи, записи разговоров, журналы, регистрации устройств или изменения конфигурации не синхронизированы, резерв стартует с устаревшими данными. Это приводит к частичному восстановлению или неожиданной маршрутизации.

Возникают циклы автоматического возврата

Логика может стать нестабильной при неверных порогах. Колеблющийся канал заставляет трафик постоянно переключаться туда и обратно, обрывая вызовы и усложняя диагностику. Нужны hold-down-таймеры, стабильные правила failback и тревоги при повторных изменениях состояния.

Операционным группам не хватает видимости

Система с тихим переключением может выглядеть исправной до потери резерва. Администратору нужна видимость активного пути, отказавшего компонента, времени события, состояния восстановления и оставшегося риска. Журналы и оповещения должны входить в архитектуру.

Процедуры обслуживания также следует документировать. Команды должны знать, как тестировать failover, заменять неисправное оборудование, восстанавливать основной путь, проверять вызовы и анализировать журналы инцидентов. Без операционной дисциплины даже сильная схема со временем теряет надёжность.

Итоговые замечания

Архитектура сетевого резервирования — практический способ повысить непрерывность сервиса. Она готовит резервные ресурсы, контролирует состояние основных, обнаруживает отказ, переводит трафик, уведомляет администраторов и поддерживает управляемое восстановление. В связи она защищает SIP-регистрацию, маршрутизацию вызовов, шлюзы, диспетчерскую работу, оповещение, аварийные терминалы и удалённые площадки.

Хорошая схема должна включать несколько резервируемых элементов. Физические каналы, коммутаторы, маршрутизаторы, firewalls, серверы, приложения, транки, шлюзы, питание и мониторинг следует рассматривать вместе. Также задаются пороги обнаружения, поведение переключения, правила возврата, журналирование и обслуживание.

Самая надёжная схема испытана в реальных условиях. Она должна не только выглядеть резервированной на бумаге, но и продолжать связь при отказе, явно показывать проблему и позволять операционной группе уверенно восстановить нормальный сервис.

Часто задаваемые вопросы

Что означает failover в сети?

Failover — это перевод сервиса с отказавшего основного ресурса на резервный. Резервом может быть другой канал, сервер, коммутатор, шлюз, транк, центр обработки данных или маршрут связи.

Failover и балансировка нагрузки — одно и то же?

Нет. Failover обеспечивает непрерывность после отказа, а балансировка нагрузки распределяет трафик между ресурсами в нормальном режиме. Некоторые архитектуры совмещают оба метода.

Сохраняет ли failover активные вызовы?

Не всегда. Некоторые системы сохраняют сессии при определённых условиях, но многие ориентированы на быстрое восстановление возможности новых вызовов. Медиапотоки реального времени сохранить труднее, чем базовую сетевую связность.

Почему важно тестировать failover?

Тесты подтверждают, что резервные пути, правила маршрутизации, учётные данные, межсетевые экраны, транки, серверы и мониторинг действительно работают. Резерв на схеме может отказать, если его никогда не проверяли.

Какова главная ошибка проектирования?

Главная ошибка — оставить скрытые единичные точки отказа. Наличие резервных устройств недостаточно, если они зависят от одного питания, uplink, платформы, базы данных или физической кабельной трассы.
