Система диспетчерской радиосвязи на базе IP — это коммуникационная платформа, объединяющая радиосети с IP-инфраструктурой, чтобы операторы могли управлять голосовой диспетчеризацией, групповыми вызовами, аварийными оповещениями, записью, мониторингом и координацией между объектами с централизованного или распределённого интерфейса управления. Она расширяет традиционную радиодиспетчеризацию за пределы одной локальной консоли, используя IP-сети для передачи голоса, сигнализации, статусной и управляющей информации.

Практически система может соединять аналоговые радиостанции, цифровые ретрансляторы, базовые станции, RoIP-шлюзы, диспетчерские консоли, SIP-серверы, серверы записи, ГИС-платформы, системы сигнализации и мобильные терминалы. Она широко применяется в общественной безопасности, на транспорте, в коммунальном хозяйстве, нефтегазовой отрасли, горнодобывающей промышленности, портах, аэропортах, на заводах, в кампусах, логистике и при ликвидации чрезвычайных ситуаций, поскольку в этих средах необходимы быстрая групповая связь и чёткое оперативное управление.

Главная ценность не просто в преобразовании аудиосигнала радиостанций в сетевые пакеты. Реальная ценность заключается в объединении радиоканалов, операторов, полевых групп, удалённых площадок и рабочих процессов обработки происшествий в единую управляемую архитектуру. Это позволяет организациям координировать людей на расстоянии, связывать различные радиосистемы, записывать ключевые переговоры и быстрее реагировать на события.

Переход от локальных консолей к сетевому управлению

Традиционная радиодиспетчеризация часто зависела от локальных базовых станций и стационарной проводки консолей. Диспетчер мог разговаривать с полевыми абонентами в зоне покрытия радиоканала, но удалённое расширение, многообъектовое управление, системная запись и межрегиональная координация были затруднены.

Сетевая архитектура меняет эту модель. Радиоаудио и сигналы управления могут передаваться по LAN, WAN, частным оптоволоконным линиям, радиорелейным каналам, VPN, транспорту 4G/5G, спутниковым каналам или выделенным IP-сетям. Диспетчерам не обязательно находиться рядом с радиооборудованием. Удалённые объекты можно подключить к командному центру, а несколько диспетчерских могут совместно использовать выбранные каналы в соответствии с разрешениями и оперативной ролью.

Это отражает более широкую отраслевую тенденцию: радиосвязь больше не управляется как изолированный голосовой остров. Она всё чаще интегрируется с IP-телефонией, командными центрами, видеоплатформами, системами сигнализации, службами определения местоположения и цифровым управлением происшествиями.

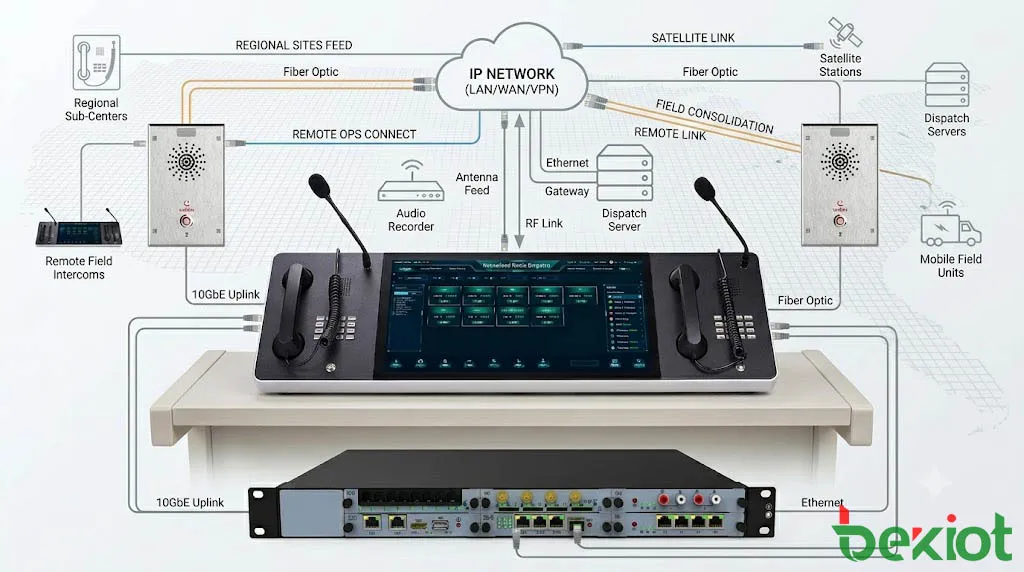

Эталонная архитектура

Уровень радиодоступа

Уровень радиодоступа включает полевые, мобильные и портативные радиостанции, ретрансляторы, базовые станции, антенны и радиоканалы. Именно здесь полевые пользователи общаются с помощью полудуплексной голосовой связи (PTT). В зависимости от объекта технология радиосвязи может быть аналоговой ЧМ, DMR, TETRA, P25, PDT, NXDN или другого профессионального стандарта.

Этот уровень по-прежнему определяет полевую зону покрытия, качество радиосвязи, планирование антенн, ёмкость канала и поведение пользователей. IP-интеграция может расширить диспетчерское управление, но не устраняет необходимость в грамотном радиочастотном проектировании. Плохое радиопокрытие, помехи, неправильное размещение антенн или перегруженные каналы всё равно скажутся на конечном пользовательском опыте.

Шлюзовой и интерфейсный уровень

Шлюзы Radio-over-IP или интерфейсные блоки подключают радиооборудование к IP-сети. Они преобразуют аналоговый звук, управление PTT, обнаружение несущей, сигналы COR/COS, последовательное управление, события GPIO или данные цифрового интерфейса в IP-потоки и сигнальные сообщения.

Этот уровень критически важен, поскольку образует мост между радиочастотными и сетевыми системами. Шлюз должен сохранять чёткость речи, синхронизацию PTT, состояние канала, надёжность управления и передачу событий. Он также может поддерживать выбор кодека, буферизацию джиттера, эхоподавление, регулировку усиления, удалённую настройку и логику аварийного переключения.

Уровень центрального управления

Уровень центрального управления обычно включает серверы диспетчеризации, управление сеансами, пользовательские разрешения, управление каналами, конфигурацию групп, службы записи, журналы событий и интерфейсы интеграции. В некоторых системах он также может включать SIP-сервис, маршрутизацию медиа, хранение баз данных, резервные серверы и API-доступ.

Этот уровень определяет, кто к какому каналу может получить доступ, какая консоль может передавать, как приоритизируются экстренные вызовы, куда записывается аудио и как регистрируются системные события. Это логический центр платформы.

Уровень приложений оператора

Уровень приложений оператора включает диспетчерские консоли, веб-интерфейсы, сенсорные панели, программные клиенты, мобильные диспетчерские приложения и панели мониторинга диспетчерских залов. Операторы используют этот уровень для мониторинга каналов, инициирования PTT, объединения групп, реагирования на чрезвычайные ситуации, воспроизведения записей и контроля полевой связи.

Хороший интерфейс должен снижать когнитивную нагрузку. Во время инцидента операторам не нужно искать среди неясных названий каналов или сложных меню. Расположение каналов, цветовая индикация состояния, аварийные индикаторы и журналы вызовов должны легко восприниматься.

Как передаются голос и сигналы управления

Когда полевой пользователь нажимает кнопку PTT, радиостанция передаёт голос по радиочастотному каналу. Базовый приёмник или ретранслятор принимает сигнал. Если канал подключён через шлюз, аудио и информация о состоянии преобразуются в IP-трафик и отправляются на диспетчерскую платформу или консоль.

Когда диспетчер говорит, система отправляет голосовые пакеты от консоли по IP-сети к шлюзу. Шлюз активирует тракт передачи радиостанции и отправляет аудио в радиоканал. Это позволяет оператору в удалённом командном центре разговаривать с полевыми радиостанциями так, как если бы он находился рядом с базовой станцией.

Управляющая информация также перемещается по системе. Состояние PTT, индикация занятости канала, аварийный сигнал, выбор канала, групповое объединение, маркеры записи, состояние устройства и действия оператора могут передаваться как сигнальные или событийные данные. Именно это делает систему чем-то большим, чем простой аудиомост.

Основные функции

Централизованная голосовая диспетчеризация

Централизованная диспетчеризация позволяет операторам управлять несколькими радиоканалами или объектами с одного интерфейса. Командный центр может контролировать различные команды, местоположения или отделы, не устанавливая отдельную физическую радиостанцию для каждого канала.

Это улучшает координацию при многообъектовых операциях. Транспортное управление, коммунальная компания или промышленная группа могут управлять удалёнными станциями, мобильными бригадами и группами экстренного реагирования из единой диспетчерской.

Групповой вызов и мониторинг каналов

Групповой вызов — одна из важнейших функций радиосвязи. Диспетчеры могут разговаривать с определённой командой, каналом, флотом, регионом или аварийной группой. Система также может позволять операторам одновременно прослушивать несколько каналов.

Мониторинг каналов помогает операторам понимать полевую активность перед выходом в эфир. Индикация занятости, приём аудио, состояние вызова и правила приоритета предотвращают ненужные прерывания и снижают конфликты связи.

Обработка экстренных вызовов

Аварийные функции позволяют полевым пользователям отправлять срочные оповещения в диспетчерский центр. Система может подсветить вызывающего абонента, открыть связанный канал, воспроизвести аварийный тон, отметить событие, записать аудио и уведомить руководителей.

В отраслях с высоким уровнем риска обработка чрезвычайных ситуаций должна быть чёткой и надёжной. Операторы должны знать, кто инициировал сигнал тревоги, какой канал или объект задействован, какие действия предприняты и было ли событие подтверждено.

Межканальное объединение

Межканальное объединение временно соединяет два или более радиоканалов или групп связи. Это полезно, когда разные команды обычно используют раздельные каналы, но должны работать вместе во время происшествия.

Например, бригадам технического обслуживания, охраны, пожаротушения и управления может потребоваться общий коммуникационный мост во время чрезвычайной ситуации. Объединение снижает необходимость для пользователей переключать радиостанции или вручную ретранслировать сообщения.

Запись и воспроизведение

Запись сохраняет диспетчерские переговоры для проверки, соблюдения нормативных требований, обучения, расследования и реконструкции событий. Хорошо спроектированная система может записывать аудиоканал, передачи оператора, аварийные события, временные метки, идентификаторы пользователей и метаданные вызовов.

Воспроизведение должно поддерживать поиск по времени, каналу, оператору, типу события и записи о происшествии. Без структурированного поиска большие архивы записей могут стать трудноиспользуемыми.

Функциональное сопоставление

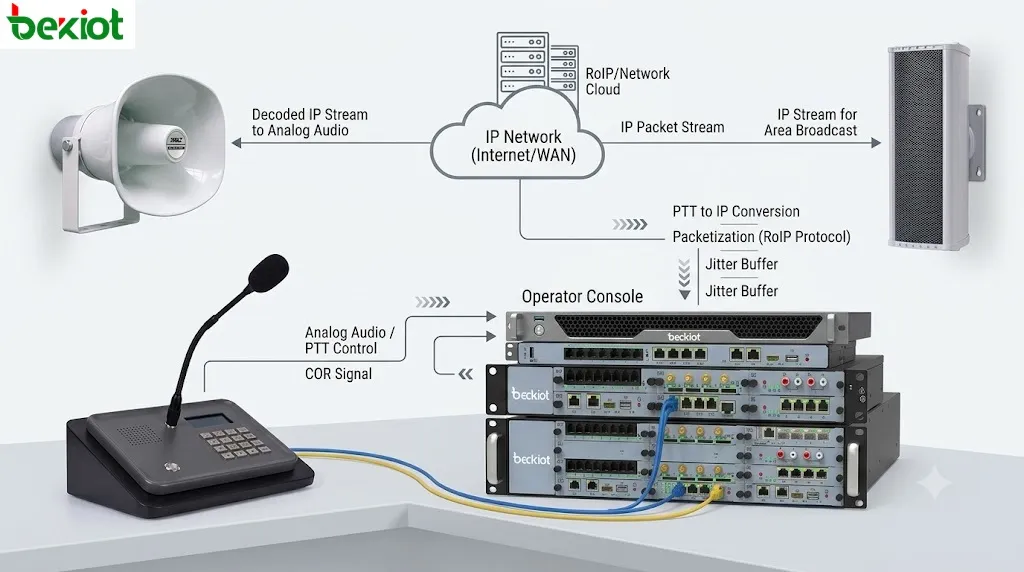

Роль шлюза Radio-over-IP

Шлюз часто является ключевым элементом, определяющим качество интеграции. Он должен одновременно взаимодействовать с радио- и IP-стороной. На радио-стороне он может обрабатывать ввод/вывод аудио, управление PTT, обнаружение шумоподавителя, состояние канала и внешнюю сигнализацию. На IP-стороне — потоки RTP, сеансы SIP, проприетарные протоколы управления, шифрование, буферизацию джиттера и доступ к управлению.

Усиление аудио и синхронизация особенно важны. Если шлюз передаёт слишком рано, слишком поздно, слишком громко или слишком тихо, качество диспетчеризации пострадает. Задержка PTT, остаточный шум, обрезание, обнаружение тишины и эхо должны быть настроены в соответствии с радиооборудованием и состоянием сети.

В многообъектовых системах управление шлюзами должно быть стандартизировано. Имена устройств, названия каналов, IP-адреса, версии прошивок, монтажные записи и ответственные за обслуживание должны быть чётко задокументированы.

Вопросы проектирования сети

Задержка и джиттер

Радиодиспетчерская связь чувствительна к задержкам. При слишком высокой задержке операторы могут перебивать полевых пользователей или испытывать неестественный темп разговора. Джиттер может вызывать дробление аудио, если буферизация настроена некорректно.

На производительность могут влиять WAN-каналы, VPN-туннели, сотовые сети, спутниковый транспорт, перегруженные коммутаторы и плохая маршрутизация. В критически важных развёртываниях перед запуском в эксплуатацию следует измерить одностороннюю задержку, потери пакетов, джиттер и поведение при отказе.

QoS и приоритезация трафика

Голосовая диспетчеризация обычно должна иметь более высокий приоритет, чем обычный трафик данных. Политики качества обслуживания (QoS) помогают защитить аудиопакеты от перегрузок, вызванных передачей файлов, видеопотоками, резервным копированием или общим доступом в Интернет.

QoS должна быть согласованной на всём пути. Маркировка пакетов на одном устройстве недостаточна, если промежуточные коммутаторы, маршрутизаторы, брандмауэры или WAN-сервисы игнорируют приоритет.

Резервирование

Резервирование может включать дублированные серверы, резервные шлюзы, избыточные коммутаторы, дублированные WAN-каналы, резервное питание, альтернативные диспетчерские консоли и маршрутизацию с аварийным переключением. Необходимый уровень зависит от операционных рисков.

Реальное резервирование должно избегать общих точек отказа. Два канала, проходящие через один и тот же коммутатор, источник питания или кабельный маршрут, могут не обеспечить значимой отказоустойчивости.

Синхронизация времени

Точное время важно для записей, журналов, аварийных событий, контрольных следов и реконструкции происшествий. Серверы, шлюзы, консоли и системы записи должны использовать надёжную синхронизацию времени.

Если метки времени различаются на разных устройствах, становится трудно понять точную последовательность событий при анализе.

Безопасность и контроль доступа

Безопасность крайне важна, поскольку диспетчерские системы могут управлять критической полевой связью. Несанкционированный доступ может позволить прослушивание, ложную передачу, нарушение работы канала или раскрытие конфиденциальной оперативной информации.

Важные меры контроля включают аутентификацию пользователей, ролевые разрешения, шифрованный доступ к управлению, безопасный дизайн VPN, политику брандмауэра, регистрацию событий, политику надёжных паролей, сегментацию сети и регулярную проверку конфигурации.

Права на передачу (PTT) должны быть тщательно продуманы. Не каждый оператор должен иметь возможность передавать по каждому каналу. Аварийные каналы, ограниченные оперативные группы и межведомственные объединения могут требовать более высокого уровня одобрения или контроля руководителя.

Интеграция с телефонией и SIP

Во многих развёртываниях радиодиспетчерская связь соединяется с IP-телефонией или коммуникационными системами на базе SIP. Это может позволить телефонным абонентам вызывать радиогруппы, диспетчерам подключать звонки к радиоканалам или аварийным бригадам объединять радио- и телефонных пользователей во время инцидента.

Эта интеграция расширяет гибкость связи, но также порождает вопросы политики. Кто может звонить на радиоканал? Может ли телефонный пользователь передавать полевым группам? Следует ли записывать звонки? Должны ли поддерживаться DTMF-команды? Что произойдёт, если телефонный вызов остаётся открытым слишком долго?

Хороший проект определяет чёткие правила доступа и предотвращает неконтролируемое соединение между публичными или офисными телефонными системами и оперативными радиоканалами.

Интеграция с картами и данными о местоположении

Современные системы могут отображать местоположение полевых подразделений на карте, если радиостанции, транспортные средства или мобильные терминалы поддерживают GPS или другие методы позиционирования. Это помогает операторам понять, где находятся группы и какое подразделение ближе всего к месту происшествия.

Интеграция местоположения полезна для общественной безопасности, транспорта, коммунальных служб, горнодобывающей промышленности, логистики, кампусов и промышленного аварийного реагирования. Она может поддерживать диспетчерские решения, планирование маршрутов, проверку патрулей и безопасность работников.

Данные о местоположении должны обрабатываться ответственно. Доступ следует ограничивать авторизованными пользователями, а правила хранения должны соответствовать организационной политике и местным требованиям.

Интеграция с платформами сигнализации и управления инцидентами

Системы сигнализации, аварийные кнопки, контроль доступа, видеоаналитика, пожарные системы и IoT-датчики могут быть связаны с рабочими процессами радиодиспетчеризации. При возникновении события платформа может уведомить нужную группу, открыть связанный канал, отобразить запись об инциденте или активировать преднастроенный план реагирования.

Это помогает перевести операции от ручного вызова к событийно-ориентированной координации. Вместо ожидания словесного доклада о проблеме система может объединить тревогу, местоположение, группу связи и действия оператора в единый рабочий процесс.

Для критически важных сред правила обработки событий должны тщательно тестироваться. Ложные тревоги и неверная маршрутизация групп могут подорвать доверие к системе.

Использование в общественной безопасности и экстренных службах

Организациям общественной безопасности нужна быстрая, надёжная и прослеживаемая связь. Сетевая диспетчерская платформа может соединять диспетчерские залы, удалённые радиоузлы, полевые группы, командно-штабные машины и временные посты при происшествиях.

Экстренным службам может потребоваться приоритетная обработка, межведомственное взаимодействие, запись переговоров, мониторинг руководителем и быстрая координация групп. Во время крупных инцидентов разным командам могут понадобиться временные объединения каналов при сохранении их обычных каналов.

Дизайн должен учитывать отказоустойчивость, резервное питание, защищённые сети, избыточные точки управления, безопасный доступ и чёткие операционные процедуры.

Использование на транспорте и в коммунальном хозяйстве

Транспортные сети часто охватывают обширные территории. Железные дороги, метрополитены, автомагистрали, аэропорты, порты и автобусные перевозки требуют скоординированной голосовой связи между станциями, транспортными средствами, депо, полевыми бригадами и диспетчерскими центрами.

Коммунальные предприятия, такие как энерго-, водо-, газоснабжение и телекоммуникации, также управляют распределёнными активами. Полевые бригады могут работать на подстанциях, трубопроводах, удалённых площадках, в зонах технического обслуживания и аварийного ремонта. Сетевая диспетчерская система помогает центральным группам координировать удалённые операции и вести журналы связи.

Для этих секторов важны как планирование покрытия, так и отказоустойчивость сети. Радиоканал может покрывать полевого пользователя, но IP-транспорт также должен оставаться доступным для удалённого диспетчерского управления.

Использование в промышленности и горной добыче

Промышленные объекты могут включать производственные линии, склады, опасные зоны, ремонтные бригады, службы охраны, диспетчерские и группы экстренного реагирования. Горные работы могут вестись на поверхности, под землёй, с использованием транспортных средств, вентиляционных команд, персонала безопасности и удалённых командных пунктов.

Радиодиспетчерская связь обеспечивает быструю групповую связь, когда мобильные телефоны или обычные офисные средства коммуникации не подходят. IP-интеграция помогает соединить несколько зон объекта, удалённые диспетчерские и платформы записи.

При промышленном развёртывании следует учитывать требования к суровым условиям эксплуатации, резервное питание, защиту кабелей, заземление, избыточные сетевые маршруты и процедуры аварийной связи.

Использование в кампусах, на объектах и в частных сетях

Крупные кампусы, заводы, торговые комплексы, больницы, университеты, тематические парки и логистические центры часто имеют службы охраны, обслуживания, парковки, уборки, проведения мероприятий и аварийные команды. Групповая радиосвязь остаётся полезной, потому что она быстра, проста и подходит для координации на месте.

Управление на базе IP позволяет центральному операционному центру управлять различными группами, записывать события, соединять удалённые здания и создавать временные группы связи для специальных мероприятий.

В этих средах важна удобство использования. Операторы могут не быть специалистами по радиосвязи, поэтому диспетчерский интерфейс должен быть понятным, стабильным и лёгким для обучения.

Факторы эксплуатационной надёжности

Надёжность зависит от всей цепочки: радиопокрытие, стабильность шлюза, качество IP-сети, доступность сервера, производительность консоли, резервное питание и действия оператора. Слабость в любой части может повлиять на качество диспетчеризации.

Плановые проверки должны включать тесты радиосигнала, состояние шлюзов, сетевую задержку, потери пакетов, доступность записи, именование каналов, вход в консоль, права пользователей, резервное питание и функцию аварийной сигнализации.

Надёжность следует проверять учениями, а не только проверкой конфигурации. Система, которая выглядит нормально при мониторинге в режиме ожидания, может повести себя иначе во время насыщенного инцидента.

Техническое обслуживание и устранение неполадок

Группы обслуживания должны отслеживать качество аудио, время реакции PTT, состояние занятости канала, журналы шлюзов, состояние серверов, хранилище записей, синхронизацию NTP, использование сети и записи доступа пользователей.

К типовым неисправностям относятся одностороннее аудио, задержка PTT, обрезание первых слогов, неправильная маршрутизация канала, сбой записи, нестабильное соединение шлюза, неверная конфигурация джиттер-буфера, конфликт IP-адресов, блокировка брандмауэром и недостаточная пропускная способность.

Эффективное устранение неполадок требует отделения радиочастотной части от IP-части. Инженеры должны проверить, работает ли радиоканал локально, корректно ли шлюз принимает аудио, доходят ли пакеты до сервера, и воспроизводит ли и передаёт ли консоль аудио ожидаемым образом.

Чек-лист планирования

Перед развёртыванием определите количество радиоканалов, объектов, операторов, групп связи, требования к записи, рабочие процессы при ЧС, системы интеграции, сетевые маршруты и ожидания по резервированию.

Затем проверьте совместимость радиоинтерфейсов. Не каждая радиостанция или ретранслятор предоставляют одинаковые аудио, PTT, управляющие или цифровые интерфейсы. Необходимо тщательно согласовать монтаж, усиление, сигнализацию и состояние канала.

Далее спроектируйте IP-сеть. Подтвердите VLAN, QoS, правила брандмауэра, маршрутизацию, VPN, задержку, джиттер, пропускную способность, резервирование и мониторинг. Диспетчерский трафик нельзя рассматривать как обычный фоновый трафик данных.

Наконец, обучите операторов и обслуживающий персонал. Технически корректная система всё равно может давать операционные сбои, если пользователи не понимают структуру каналов, аварийные процедуры, управление объединением или поиск записей.

Типичные ошибки проектирования

Одна из ошибок — предположение, что радиоинтеграция — это только проблема аудио. На деле синхронизация PTT, обнаружение занятости, разрешения, обработка событий и метаданные записи не менее важны.

Другая ошибка — направлять слишком много трафика по нестабильному WAN-каналу без QoS или аварийного переключения. Голосовая диспетчеризация может стать ненадёжной при перегрузке сети.

Третья ошибка — неясные названия каналов. Операторы могут выбрать неверный канал при чрезвычайной ситуации, если имена непоследовательны или слишком техничны.

Четвёртая ошибка — слабый дизайн разрешений. Слишком много пользователей с правом передачи могут создать неразбериху, а слишком мало авторизованных операторов — замедлить реагирование.

Пятая ошибка — отсутствие тестирования аварийных сценариев. Аварийные оповещения, уведомления руководителей, метки записи и межканальные соединения должны быть проверены до реальных происшествий.

Направления будущего развития

Будущее радиодиспетчерской связи всё больше определяется программным обеспечением, IP-подключением и интеграцией с более широкими командными системами. Радиоканалы могут сосуществовать с широкополосной PTT-связью, Push-to-Talk по LTE/5G, спутниковым транспортом, видеодиспетчеризацией, ГИС, аварийными сигналами IoT и анализом инцидентов с помощью ИИ.

Тем не менее, традиционная профессиональная радиосвязь останется важной во многих отраслях, поскольку она предлагает быстрый групповой вызов, простоту в полевых условиях, выделенное покрытие и проверенное эксплуатационное поведение. Направление — не обязательно замена, а конвергенция.

Наиболее ценные системы будут сочетать надёжный радиодоступ с гибкой IP-архитектурой, безопасными разрешениями, чёткими диспетчерскими процессами и интеграцией с другими источниками оперативных данных.

Система диспетчерской радиосвязи на базе IP представляет ценность, преобразуя радиоканалы в управляемые сетевые ресурсы, которые поддерживают централизованное командование, межобъектовую координацию, экстренное реагирование, запись и полевые операции в самых разных отраслях.

Часто задаваемые вопросы

Можно ли подключить существующие аналоговые радиосистемы?

Часто да, если доступны подходящие аудиоинтерфейсы и интерфейсы PTT и состояния канала. Для преобразования радиосигналов в IP-ориентированные медиаданные и управляющие данные может потребоваться шлюз.

Нужен ли на каждом объекте локальный диспетчер?

Нет. Одно из преимуществ сетевого управления — возможность мониторинга и управления удалёнными объектами из центрального командного центра, при этом локальное диспетчерское обслуживание может сохраняться там, где это необходимо.

Что произойдёт при отказе IP-транспорта?

Местная радиосвязь может продолжаться, если радиочастотная система всё ещё работает на месте, однако удалённое диспетчерское управление может прерваться, если не предусмотрены резервные каналы или локальные процедуры перехода на резерв.

Требуется ли GPS для диспетчерской работы?

Нет. GPS полезен для отображения местоположения и отслеживания в поле, но базовая голосовая диспетчеризация, PTT, групповой вызов и запись могут работать и без данных о местоположении.

Как следует планировать названия групп связи?

Названия должны отражать реальные операции, например регион, отдел, функцию или аварийную роль. Чёткие названия снижают вероятность ошибок оператора при событиях с высоким напряжением.
