Сегментация VLAN — это метод проектирования сети, при котором физическая коммутируемая инфраструктура делится на несколько логических сетевых сегментов. Вместо того чтобы позволять всем подключенным устройствам находиться в одном широковещательном домене, администраторы могут назначать устройства, порты, пользователей, отделы, системы или типы трафика в отдельные виртуальные LAN.

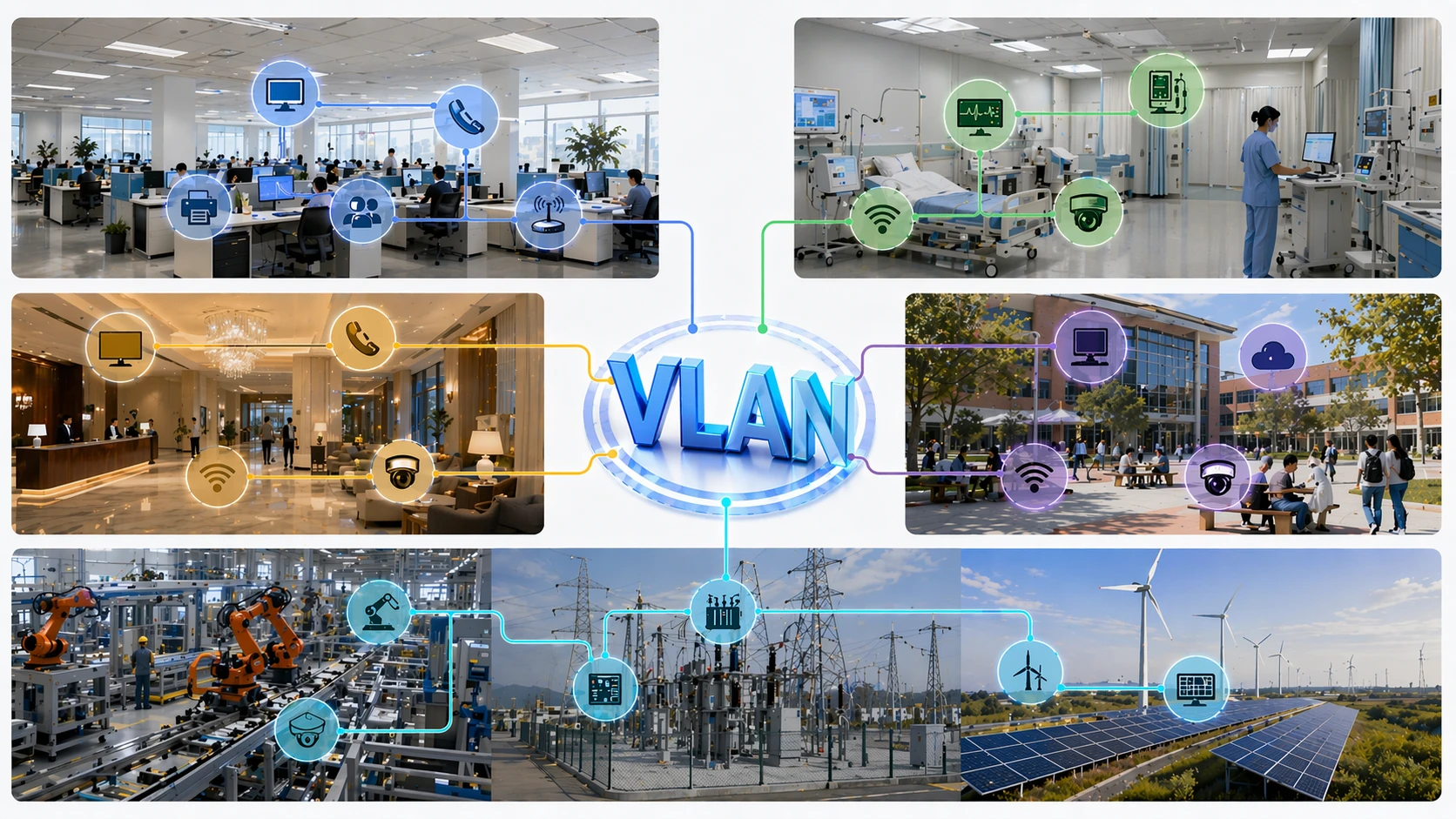

Такой подход широко применяется в корпоративных сетях, на промышленных объектах, в кампусах, больницах, центрах обработки данных, розничных сетях, умных зданиях и средах управляемых услуг. Его основная цель — упорядочить трафик, уменьшить ненужное широковещательное распространение, отделить чувствительные системы, поддержать управление политиками и упростить эксплуатацию крупных сетей.

От одной большой LAN к управляемым логическим зонам

В плоской сети множество устройств находится в одном домене второго уровня. Вначале это может выглядеть просто, но по мере роста числа пользователей, устройств, приложений и требований безопасности сеть становится сложной в управлении. Увеличивается широковещательный трафик, усложняется поиск неисправностей, а проблема в одной области может затронуть несвязанные системы.

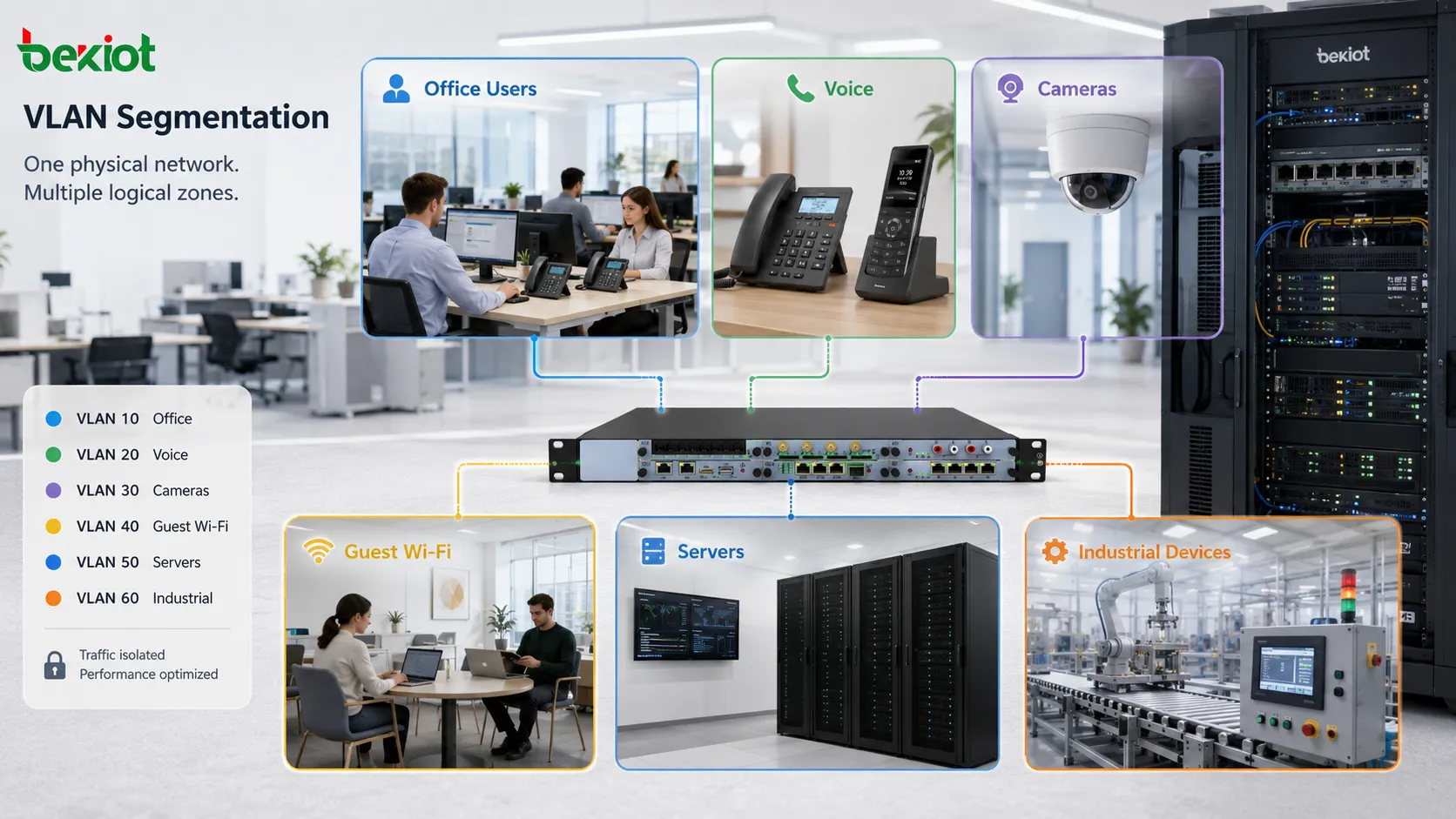

Логическая сегментация меняет эту структуру. Один коммутатор может одновременно переносить несколько отдельных виртуальных сетей. Офисные пользователи, IP-телефоны, камеры, серверы, гостевой Wi-Fi, промышленные контроллеры, интерфейсы управления и устройства безопасности могут использовать одну физическую инфраструктуру, оставаясь разделенными по замыслу.

Отрасль движется к более контролируемым сетям, построенным вокруг политик. Архитектура zero trust, рост IoT, безопасность OT, гибридная работа, облачный доступ и требования соответствия делают сегментацию важнее простой связности.

Базовый механизм работы

Назначение по портам

Самая простая схема назначает порты коммутатора конкретным сегментам. Порт, подключенный к офисному компьютеру, может принадлежать одной логической сети, а порт с камерой — другой. Устройства в разных сегментах не могут напрямую обмениваться данными на втором уровне, если это не разрешено маршрутизацией или политикой.

Назначение по портам легко понять, поэтому оно часто используется в фиксированных средах. Оно хорошо подходит для рабочих мест, камер, принтеров, точек доступа, промышленных устройств и других конечных узлов, которые редко перемещаются.

Маркированный трафик на магистральных соединениях

Когда трафик нескольких логических сетей должен проходить между коммутаторами, используются магистральные соединения. Магистральное соединение переносит несколько сегментов по одному физическому каналу, добавляя метку в кадры Ethernet. Метка показывает, к какой логической сети относится кадр.

Это позволяет коммутаторам, маршрутизаторам, межсетевым экранам, беспроводным контроллерам и серверам правильно обрабатывать трафик без отдельного кабеля для каждого сегмента.

Соединения доступа для конечных устройств

Большинство обычных конечных устройств подключаются через access-порты. Такой порт обычно относится к одному сегменту и отправляет устройству немаркированный трафик. Коммутатор внутри себя связывает этот трафик с настроенным сегментом.

Это упрощает настройку конечных устройств. Многим компьютерам, принтерам, камерам и телефонам не нужно понимать маркировку, если классификацию на уровне доступа выполняет коммутатор.

Маршрутизация между сегментами

Устройствам в разных логических зонах обычно требуется устройство третьего уровня для связи. Это может быть маршрутизатор, коммутатор L3, межсетевой экран, устройство SD-WAN или шлюз. Маршрутизация определяет, может ли трафик проходить между сегментами.

Именно здесь важна политика безопасности. Разделение трафика на втором уровне — только первый шаг. Администраторы должны также определить, какой трафик разрешен между зонами.

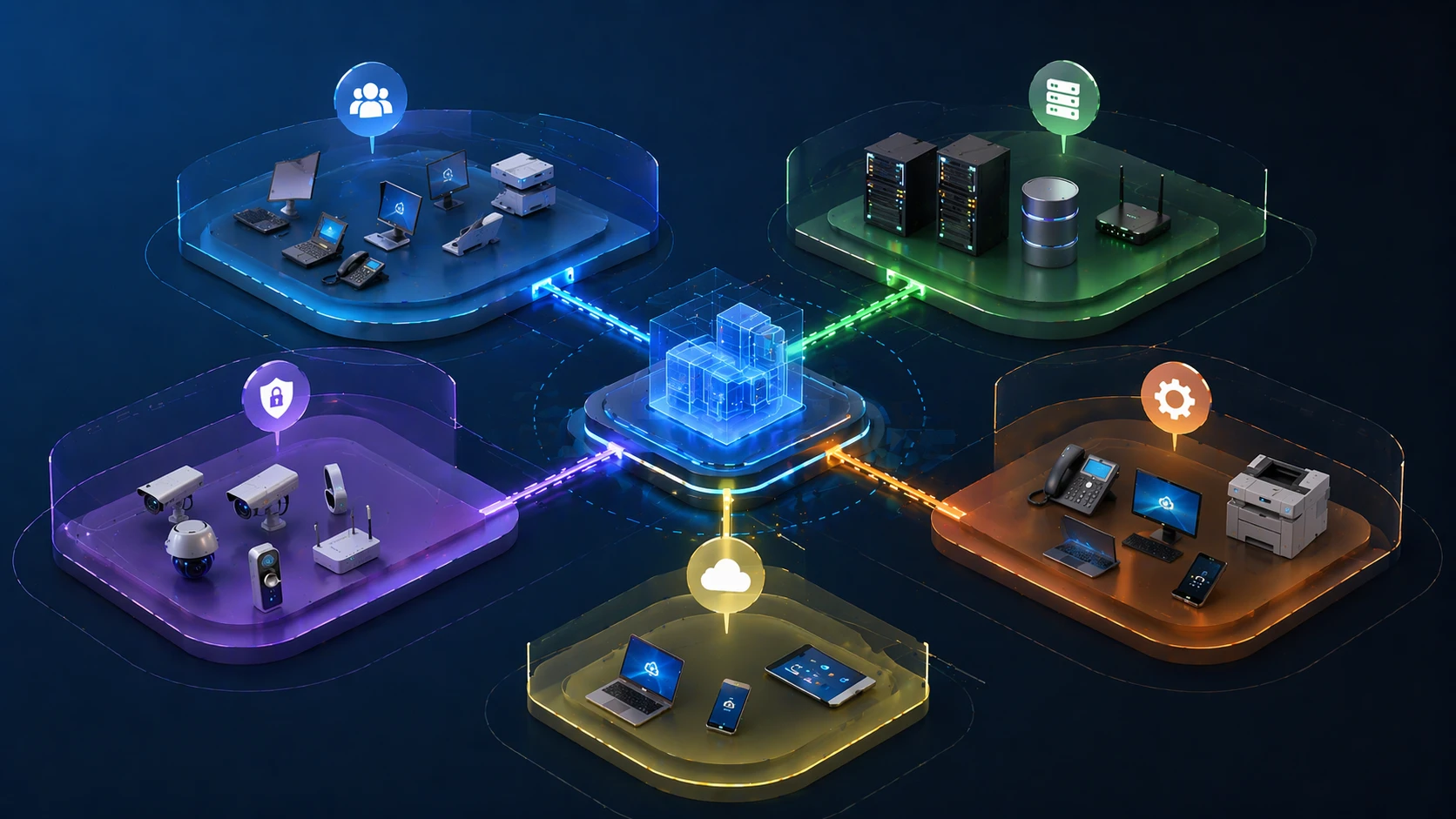

Ключевые особенности

Контроль широковещательного домена

Важная функция — ограничение широковещания. Broadcast-пакеты остаются в назначенном сегменте, а не распространяются по всей коммутируемой среде.

Это повышает эффективность крупных сетей, потому что ненужный трафик не достигает несвязанных устройств. Кроме того, уменьшается шум, который администраторы должны анализировать при диагностике.

Логическая изоляция

Сегментация обеспечивает логическое разделение разных групп устройств или сервисов. Гостевых пользователей можно отделить от внутренних систем. Камеры можно отделить от офисных устройств. Промышленные контроллеры можно отделить от корпоративных компьютеров.

Это не заменяет межсетевые экраны и контроль доступа, но создает более чистую структуру для применения политик.

Гибкая физическая схема

Для разделения устройств не обязательно использовать разные физические коммутаторы. Один управляемый коммутатор может поддерживать несколько логических сетей. Это экономит кабели, место в стойке и стоимость оборудования, сохраняя разделение.

Гибкость особенно полезна в кампусах, многоэтажных зданиях, на заводах, складах и объектах смешанного назначения.

Классификация трафика

Разные типы трафика можно классифицировать в разные зоны. Голос, видео, управление, гостевой доступ, производственные системы, устройства безопасности и пользовательский трафик могут обрабатываться отдельно.

Это поддерживает более понятные политики QoS, упрощает мониторинг и делает поведение сети более предсказуемым.

Расширение на основе политик

По мере роста организации новые отделы, арендаторы, производственные области или типы сервисов можно добавлять с помощью структурированной нумерации и именования. Это делает расширение более упорядоченным, чем простое добавление устройств в одну общую сеть.

Хороший план имен и номеров помогает администраторам быстро понять назначение каждого сегмента.

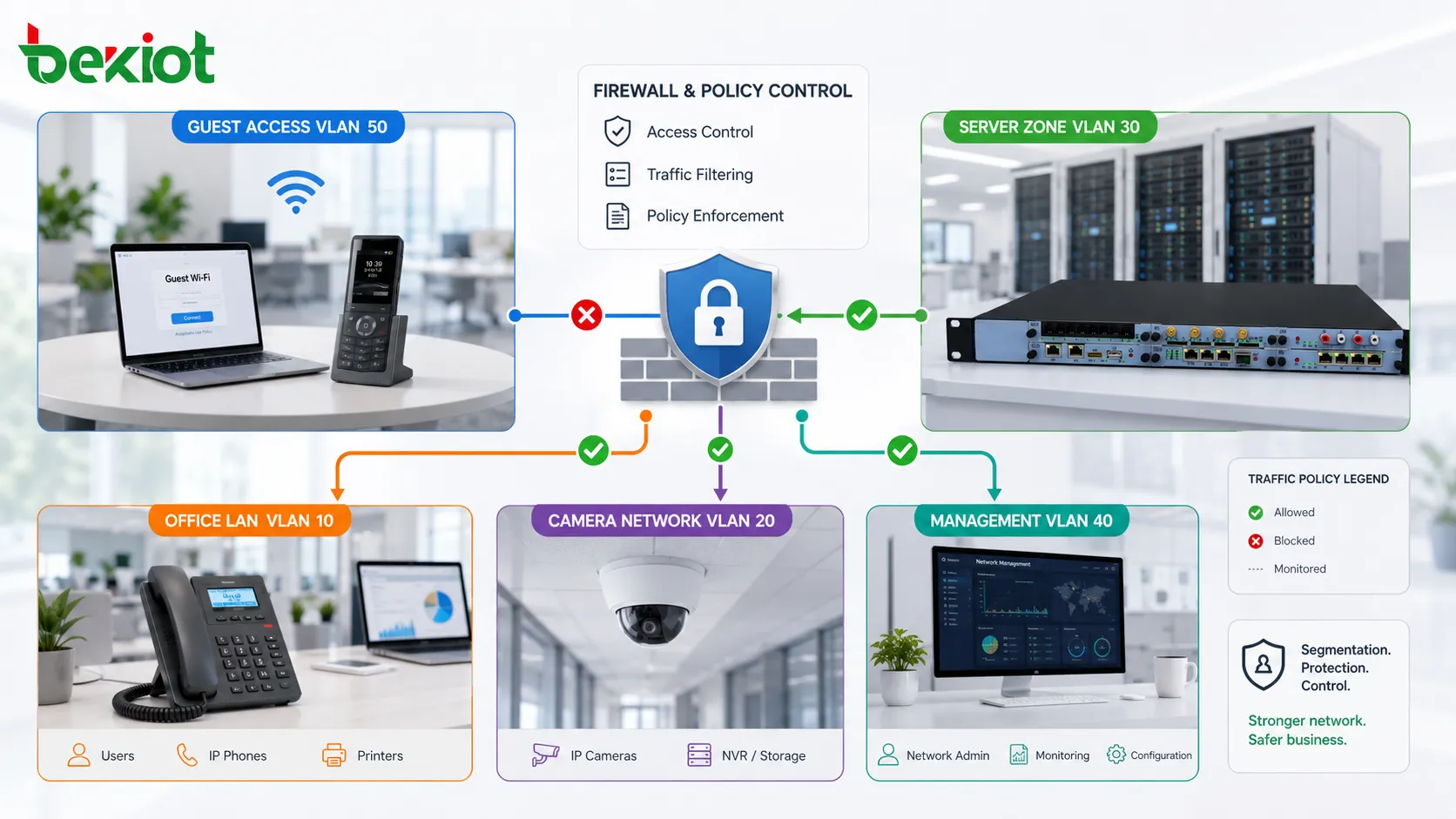

Ценность безопасности в современных сетях

Безопасность — одна из главных причин сегментации. Если все устройства находятся в одной сети, скомпрометированный конечный узел может легче получить доступ ко многим другим системам. Разделение устройств сокращает доступную поверхность атаки.

Например, гостевой Wi-Fi не должен достигать внутренних серверов. IP-камеры не должны свободно обращаться к финансовым системам. Контроллеры автоматизации здания не должны находиться в одной зоне с обычными офисными ноутбуками. Интерфейсы управления должны быть защищены от общего пользовательского трафика.

Сегментация также помогает сдерживать инциденты. Если вредоносное ПО или подозрительный трафик появляется в одной зоне, администраторы могут изолировать, наблюдать или ограничить эту зону, не нарушая работу всей сети немедленно.

Производительность и управление трафиком

Сегментация может улучшить производительность за счет уменьшения распространения broadcast-трафика и упорядочивания потоков. Она не делает каждое приложение автоматически быстрее, но создает более чистую сетевую структуру, где трафиком можно управлять эффективнее.

Голосовой трафик можно поместить в выделенную зону для поддержки QoS и упрощения диагностики. Трафик видеонаблюдения часто отделяют, потому что потоки камер потребляют большую полосу. Управляющий трафик можно разместить в ограниченной зоне, чтобы снизить лишнюю экспозицию.

Понимая, где должен находиться трафик, администраторы точнее проектируют uplink-каналы, маршруты, правила межсетевого экрана, представления мониторинга и планирование емкости.

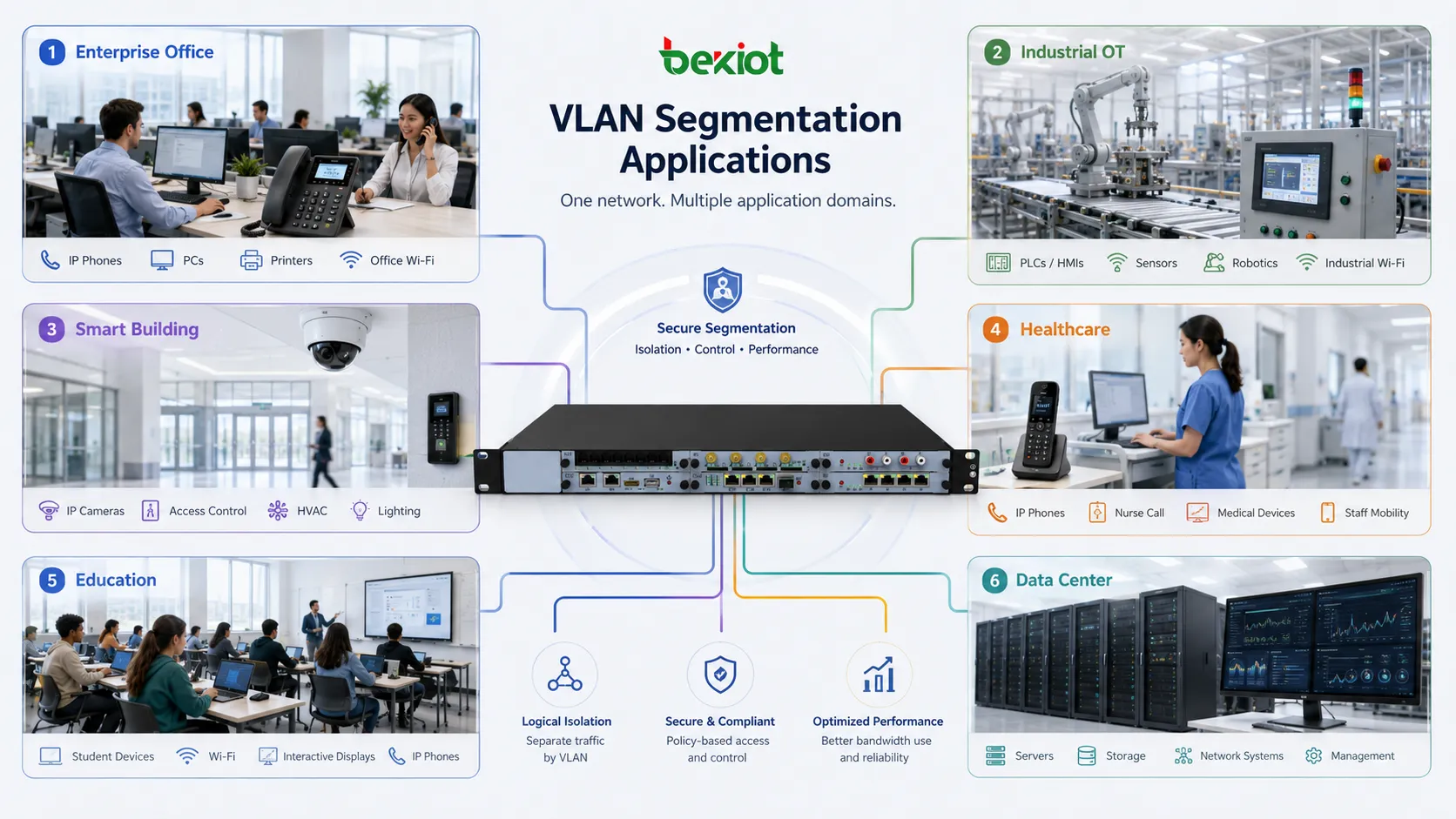

Применение в корпоративных офисах

В корпоративных офисах часто разделяют отделы, гостевой Wi-Fi, голосовые устройства, принтеры, интерфейсы управления, камеры безопасности и доступ к серверам. Это помогает поддерживать порядок в сети и уменьшает ненужное взаимодействие между несвязанными системами.

В гибридной рабочей среде сегментация также помогает разделять доступ сотрудников, подрядчиков, устройства переговорных комнат, системы совместной работы и сервисы здания.

В крупных компаниях сегментация поддерживает требования соответствия и аудита, отделяя системы с чувствительными бизнес-данными от обычного офисного трафика.

Применение в промышленных и OT-средах

Промышленные сети могут включать PLC, HMI, датчики, шлюзы, инженерные станции, системы безопасности, производственные серверы, CCTV, беспроводные устройства и терминалы обслуживания. Размещение всего этого в одной плоской сети создает операционные и защитные риски.

Логическая сегментация помогает разделить производственные зоны, системы управления, устройства мониторинга, пути удаленного доступа и корпоративные IT-системы. Это снижает вероятность того, что проблема в офисной сети затронет производственное оборудование.

Однако промышленные среды требуют осторожного планирования. Некоторые устаревшие устройства могут не поддерживать современные средства защиты, а простой может быть недопустим. Сегментацию следует проверять с реальными технологическими коммуникациями перед полным внедрением.

Применение в умных зданиях

Умные здания содержат множество подключенных систем: контроль доступа, лифты, HVAC, освещение, счетчики энергии, парковочные системы, гостевые устройства, камеры наблюдения, Wi-Fi, сети арендаторов и платформы управления.

Логическое разделение помогает не допустить влияния одной подсистемы на другую. Например, гостевой интернет не должен достигать контроллеров доступа. Камеры следует отделять от офисных устройств арендаторов. Трафик управления зданием должен быть виден только авторизованным платформам обслуживания.

Это упрощает эксплуатацию сети здания и улучшает уровень безопасности по мере того, как все больше инженерных устройств становится IP-ориентированными.

Применение в здравоохранении и образовании

Больницы и образовательные учреждения часто имеют множество типов устройств и групп пользователей. Клинические системы, административные компьютеры, гостевой Wi-Fi, медицинские устройства, системы безопасности, студенческие устройства, лабораторное оборудование и сети персонала не должны находиться в одном неконтролируемом пространстве.

В здравоохранении сегментация помогает защищать чувствительные системы и поддерживает более безопасное управление устройствами. В образовании она разделяет студентов, сотрудников, лаборатории, публичный доступ и административные сервисы.

В обеих средах необходимы четкие имена, документация и политики доступа, потому что количество пользователей и устройств может часто меняться.

Применение в центрах данных и облачно-связанных системах

Центры данных используют сегментацию для разделения уровней приложений, трафика хранения, сетей управления, систем резервного копирования, рабочих нагрузок арендаторов и внешних сервисных зон. Это создает структурированную основу для маршрутизации, фильтрации, мониторинга и соответствия требованиям.

Облачно-связанные архитектуры могут сопоставлять локальные логические зоны с облачными группами безопасности, виртуальными сетями или политиками межсетевого экрана. Единая логика сегментации делает гибридную архитектуру понятнее.

По мере того как рабочие нагрузки становятся динамичнее, многие организации сочетают традиционную сегментацию с программно-определяемыми сетями, микросегментацией и контролем доступа на основе идентичности.

Принципы проектирования

Сначала определить бизнес-зоны

Перед настройкой коммутаторов администраторы должны определить назначение каждого сегмента. Проектирование должно следовать бизнес-функции, уровню риска, типу устройства и характеру трафика, а не случайной нумерации.

Примеры: зона пользователей, зона голоса, зона камер, гостевая зона, серверная зона, зона управления, зона OT и зона ограниченных сервисов.

Использовать понятные имена и документацию

Хорошая документация обязательна. У каждого сегмента должны быть имя, ID, подсеть, шлюз, назначение, политика разрешенного трафика, владелец и область расположения.

Без документации сегментацию трудно поддерживать. Будущие инженеры могут не знать, зачем существует сегмент и какие системы от него зависят.

Контролировать маршрутизацию между зонами

Сегментация неполна, если каждая зона свободно общается со всеми остальными. Межзонный трафик должен проходить через контролируемую маршрутизацию, политики межсетевого экрана или списки доступа.

Наиболее безопасный подход — разрешать только необходимые коммуникации и запрещать ненужные пути.

Планировать рост

Нумерация и IP-адресация должны оставлять возможность расширения. Если каждый ID и каждая подсеть назначаются без структуры, масштабирование становится трудным.

Плановая схема помогает позже добавлять отделы, филиалы, типы устройств, арендаторов или зоны безопасности без серьезного перепроектирования.

Типичные проблемы конфигурации

Распространенная проблема — неправильная настройка магистрального соединения. Если нужный сегмент не разрешен на магистральном соединении, устройства могут потерять связь. Если слишком много сегментов разрешено везде, растет экспозиция и усложняется диагностика.

Другая проблема — несоответствие маркировки. Конечное устройство может отправлять маркированный трафик, когда коммутатор ожидает немаркированный, или телефону может требоваться голосовой сегмент, который объявлен неверно.

Ошибка настройки шлюза также создает проблемы. Если шлюз по умолчанию для сегмента указан неправильно, устройства могут общаться локально, но не смогут достигать других сетей.

Пробелы безопасности появляются, когда сегментация есть на уровне коммутатора, но политика маршрутизации остается слишком открытой. Тогда сеть выглядит разделенной, но по-прежнему допускает чрезмерные коммуникации.

Эксплуатация и мониторинг

После внедрения мониторинг должен включать назначения портов, состояние магистральное соединение, ошибки интерфейсов, уровни broadcast, использование IP-адресов, области DHCP, межзонный трафик, журналы межсетевых экранов и события неавторизованных устройств.

Важен контроль изменений. Перенос устройства в неправильный порт или назначение неверного профиля может нарушить сервис или обойти политику.

Сетевые команды также должны проверять неиспользуемые сегменты, устаревшие правила, недокументированные магистральные соединения и несогласованные имена. Со временем плохое сопровождение может превратить чистый проект в запутанную систему.

Направление развития отрасли

Отрасль выходит за пределы простого статического разделения. Многие организации объединяют VLAN-дизайн с контролем доступа к сети, политиками с учетом идентичности, zero trust сегментацией, SDN, облачными группами безопасности и автоматизированным выделением ресурсов.

Рост IoT и OT также продвигает сегментацию вперед. Все больше камер, датчиков, умных устройств, контроллеров и систем зданий подключается к IP-сетям, и всем им нельзя доверять одинаково.

Будущие проекты, вероятно, будут использовать многоуровневый подход. Традиционные логические сегменты останутся полезными, а более точный контроль доступа будет добавляться через межсетевые экраны, NAC, проверки состояния конечных устройств и политики с учетом приложений.

Лучшие практики внедрения

Начните с инвентаризации пользователей, устройств, приложений и потоков трафика. Сегментация должна основываться на том, что действительно должно обмениваться данными, а не на предположениях.

Создайте стандартный план именования и нумерации. Используйте согласованные метки на коммутаторах, маршрутизаторах, межсетевых экранах, системах управления IP-адресами и в документации.

Отделяйте высокорисковые или неуправляемые устройства от критичных систем. Гостевой доступ, IoT-устройства, камеры и контроллеры зданий не должны находиться в одной зоне с бизнес-серверами или интерфейсами управления.

Проверяйте межзонные правила до промышленного запуска. Приложения могут зависеть от DNS, аутентификации, доступа к базам данных, журналирования, серверов обновлений или синхронизации времени, и эти зависимости должны разрешаться осознанно.

Регулярно пересматривайте проект. Изменения бизнеса, новые устройства, слияния, миграция в облако и инциденты безопасности могут требовать обновления политик.

Сегментация VLAN ценна тем, что превращает общую коммутируемую среду в организованные логические зоны, поддерживающие безопасность, производительность, видимость и масштабируемую эксплуатацию сети.

Частые вопросы

Может ли сегментация VLAN остановить все кибератаки?

Нет. Она снижает экспозицию и ограничивает ненужные коммуникации, но должна сочетаться с межсетевыми экранами, аутентификацией, мониторингом, защитой конечных устройств и контролем доступа.

Нужен ли отдельный сегмент каждому типу устройств?

Не всегда. Сегменты следует определять по риску, функции, поведению трафика и потребностям управления. Слишком много лишних сегментов может усложнить эксплуатацию.

Почему два устройства в разных сегментах не могут общаться?

Обычно им требуется маршрутизация третьего уровня и разрешающая политика между сетями. Если отсутствуют настройки маршрутизации, шлюза, межсетевого экрана или ACL, связь не получится.

Полезна ли сегментация для небольших сетей?

Да, но проект должен оставаться простым. Даже небольшие офисы часто выигрывают от разделения гостевого Wi-Fi, интерфейсов управления и внутренних пользовательских устройств.

Что нужно документировать после внедрения?

Документируйте ID сегмента, имя, подсеть, шлюз, назначение, владельца, разрешенный трафик, пути магистральное соединение, область DHCP, политику межсетевого экрана и типы подключенных устройств.
