VoIP-шлюз — это устройство, которое соединяет традиционные голосовые системы и телефонные интерфейсы с IP-сетями связи. Проще говоря, он служит мостом между устаревшими голосовыми средами, такими как аналоговые телефоны, PBX, линии PSTN или цифровые линии T1/E1, и современными VoIP-платформами, использующими SIP и RTP поверх IP-сети. Благодаря этому не требуется сразу переводить все терминалы и транки в нативный IP: старая голосовая инфраструктура и новые системы unified communications могут работать вместе управляемо и практично.

Именно поэтому VoIP-шлюзы остаются важными в реальных проектах связи. Многие организации всё еще используют аналоговые устройства, цифровые PBX, факсы, аварийные телефоны, интерфейсы оповещения, лифтовые телефоны, дверные интеркомы, промышленные телефоны или операторские транки, которые невозможно заменить за один день. VoIP-шлюз позволяет выполнять миграцию без полного демонтажа существующей системы. Он создает технический переход между старой телефонной инфраструктурой и IP-голосовыми сетями, поддерживая совместимость, устойчивость и непрерывность сервиса.

Определение VoIP-шлюза

Что означает VoIP-шлюз

VoIP-шлюз — это устройство межсетевого взаимодействия медиа и сигнализации, предназначенное для подключения не-IP голосовых интерфейсов к VoIP-системам. В зависимости от модели он может подключать аналоговые абонентские устройства через порты FXS, аналоговые линии через порты FXO или цифровые каналы T1, E1, PRI, CAS к IP-платформе управления вызовами. На IP-стороне он обычно взаимодействует с SIP-сервером, IP PBX, softswitch, IMS-платформой или системой unified communications.

Слово «шлюз» важно, потому что устройство не просто пересылает пакеты как обычный коммутатор. Оно переводит данные между разными сетевыми доменами и голосовыми технологиями. Традиционная телефонная линия передает состояние вызова, набор номера, контроль, звонок и аудио иначе, чем IP-голосовая сеть. Шлюз интерпретирует эти устаревшие сигналы, сопоставляет их с VoIP-сигнализацией и медиа-сессиями, а затем выполняет обратное преобразование в другом направлении.

На практике это означает, что VoIP-шлюз может подключить аналоговый телефон к SIP-платформе, позволить IP PBX использовать PSTN-транки, соединить устаревшую PBX с SIP-транками или сохранить специализированные голосовые устройства во время поэтапной миграции к полностью IP-коммуникациям.

Почему VoIP-шлюзы по-прежнему важны

VoIP-шлюзы важны потому, что коммуникационная инфраструктура обычно развивается поэтапно, а не одномоментно. Компания может внедрить новую IP PBX, но продолжать использовать аналоговые факсы. Транспортный объект может применять SIP для диспетчеризации и интеркома, но сохранять E1-соединения к старым операторским услугам. Больница или завод могут модернизировать ядро связи, оставив аналоговые аварийные терминалы или системы оповещения, глубоко встроенные в объект.

В таких ситуациях шлюз обеспечивает совместимость и защиту инвестиций. Он позволяет внедрять IP-коммуникации там, где они дают наибольшую пользу, сохраняя рабочие устаревшие активы. Поэтому VoIP-шлюзы часто встречаются в филиальной телефонии, контакт-центрах, промышленной связи, гостиницах, медицинских учреждениях и инфраструктурных проектах с длительным жизненным циклом.

VoIP-шлюз соединяет традиционные телефонные интерфейсы и IP-голосовые платформы, чтобы старые и современные системы работали вместе.

Как работает VoIP-шлюз

Преобразование сигнализации между устаревшей телефонией и IP

Одна из ключевых функций VoIP-шлюза — преобразование сигнализации. Традиционные голосовые системы используют методы сигнализации, отличающиеся от IP-голосовых платформ. Аналоговая линия электрически передает события вроде снятия трубки, укладки трубки, напряжения звонка, DTMF, изменения полярности и контрольных тонов. Цифровые транки используют структурированную канальную сигнализацию и сообщения установления вызова. VoIP-платформа обычно применяет SIP для установления, изменения и завершения вызовов в IP-сети.

Когда вызов начинается на устаревшей стороне, шлюз обнаруживает событие, интерпретирует набранную информацию или состояние линии и формирует нужную IP-сигнализацию в сторону VoIP-системы. Когда вызов начинается со стороны IP, шлюз принимает VoIP-сигнализацию, сопоставляет ее с правильным физическим или цифровым интерфейсом и передает соответствующее поведение вызова подключенному устаревшему устройству или транку. Это и позволяет двум разным доменам связи понимать друг друга.

Преобразование медиа между голосовыми цепями и пакетным аудио

Помимо сигнализации, шлюз выполняет преобразование медиа. Традиционная телефония передает голос как непрерывный поток или канализированное TDM-аудио, а VoIP-сети передают реальное аудио в виде пакетных медиа-потоков. Поэтому шлюз при необходимости оцифровывает аналоговый звук, пакетирует голос для IP-передачи, принимает RTP-потоки из сети и восстанавливает или выводит голос на целевой интерфейс.

В процессе шлюз может выполнять обработку кодеков, синхронизацию пакетов, эхоподавление, буферизацию джиттера, регулировку усиления, обработку пауз и генерацию тонов в зависимости от модели внедрения и интерфейсов. Эти функции важны, потому что успешный вызов — это не только установление соединения. Голосовой тракт должен оставаться разборчивым, стабильным и пригодным для эксплуатации в реальных сетевых условиях.

Во многих системах шлюз также служит медиа-якорем для факса, модемов, передачи DTMF и перевода тонов хода вызова. Это особенно полезно в корпоративных и промышленных сетях, где не голосовые сигнализационные устройства всё еще зависят от телефонных интерфейсов.

VoIP-шлюз не просто соединяет два кабеля. Он переводит управление вызовом и поведение медиа между устаревшей телефонией и пакетным голосом, чтобы две разные коммуникационные среды работали как единый сервис.

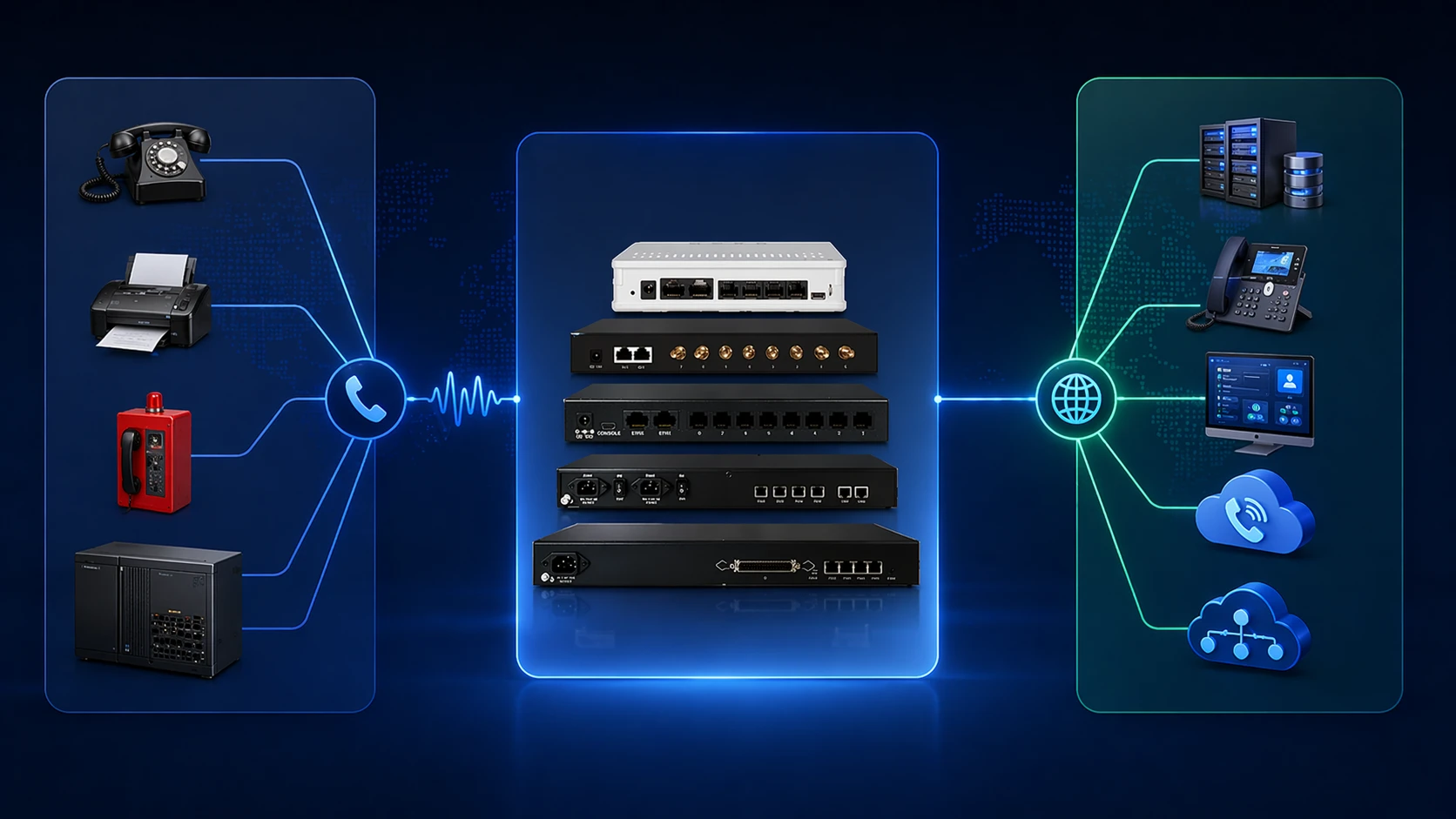

Типовая сетевая архитектура VoIP-шлюза

Устаревшая сторона, слой шлюза и IP-сторона

Типовая архитектура VoIP-шлюза имеет три логических слоя. С одной стороны находятся устаревшие интерфейсы: аналоговые телефоны, факсы, аварийные кнопочные телефоны, интерком-станции, PBX или PSTN-транки. В середине расположен шлюз, выполняющий электрические, цифровые, сигнальные и медиа-функции межсетевого взаимодействия. С другой стороны находится IP-домен: SIP-сервер, IP PBX, UC-платформа, softswitch, SBC или облачный голосовой сервис.

Такая структура полезна, потому что создает четкую границу между устаревшим доступом и IP-коммуникациями. При проблеме администраторы могут определить, находится ли она на аналоговой или цифровой линии, внутри шлюза или в SIP/IP-сети за ним. Это упрощает диагностику и делает миграцию более управляемой.

Распространенные типы интерфейсов в реальных внедрениях

VoIP-шлюзы доступны во многих комбинациях интерфейсов. Аналоговые шлюзы обычно имеют FXS-порты для аналоговых телефонов и FXO-порты для аналоговых линий. Некоторые системы поддерживают E&M-сигнализацию для устаревших PBX или радиоинтеграций. Цифровые шлюзы могут поддерживать T1, E1, PRI, CAS и другие структурированные телефонные интерфейсы, используемые операторами и старыми бизнес-системами. На сетевой стороне шлюз обычно предлагает Ethernet и SIP-интеграцию.

Эта гибкость объясняет широкое использование шлюзов. Один объект может подключать несколько аналоговых аварийных телефонов, факсы, контроллер оповещения и устаревший PBX-транк. Другому объекту достаточно E1-вывода от оператора и SIP-подключения к корпоративной платформе. Модель шлюза выбирается по набору интерфейсов, плотности каналов и масштабу применения.

В крупных проектах шлюзы могут использоваться в высокоплотных или модульных форматах, позволяя масштабироваться от нескольких портов до сотен аналоговых или цифровых голосовых каналов без изменения общей концепции взаимодействия.

В типовом внедрении VoIP-шлюз находится между устаревшими телефонными интерфейсами и IP-голосовой платформой, переводя сигнализацию и медиа в обе стороны.

Основные функции VoIP-шлюза

Совместимость протоколов и интерфейсов

Главная функция VoIP-шлюза — совместимость. Он позволяет устройствам и сетям, которые не были рассчитаны на прямую нативную связь, обмениваться вызовами контролируемо. Это может включать аналоговый абонентский доступ, аналоговые транки, цифровые PSTN-транки, подключение устаревших PBX и SIP-вызовы. По сути, шлюз защищает непрерывность связи в смешанных средах.

Эта функция особенно ценна при миграции. Вместо замены всех терминалов, транков и PBX сразу организация может поставить шлюз на стратегической границе и обеспечить сосуществование legacy- и IP-доменов. Это снижает простои, сокращает сроки обновления и оставляет гибкость на будущее.

Работа с кодеками и адаптация медиа

VoIP-шлюзы работают с пакетной голосовой средой и часто поддерживают адаптацию кодеков между устаревшей и IP-стороной. В зависимости от платформы это может включать согласование кодеков, управление пакетизацией, эхоконтроль, комфортный шум, обработку голосовой активности, статистику RTP и мониторинг медиа в реальном времени. Эти функции повышают надежность аудио-взаимодействия.

Для смешанных сетей это практично: операторский интерфейс, аналоговый порт и SIP-транк могут вести себя по-разному. Шлюз обеспечивает медиа-обработку и временную дисциплину, чтобы эти различия были управляемыми.

Маршрутизация, план набора и интеграция управления вызовами

Многие VoIP-шлюзы также включают логику маршрутизации вызовов и обработку плана набора. Они могут выбирать транковую группу или IP-пир для вызова, изменять набранные номера, применять правила назначения и направлять трафик по корпоративным политикам. Это делает шлюз частью архитектуры голосового управления, а не просто физическим адаптером.

В филиальных сетях это может обеспечить локальный выход PSTN для аварийных вызовов или резервного трафика. В сценариях операторского интерконнекта или корпоративной миграции это поддерживает нормализацию номеров, входящее DID-сопоставление и контролируемую маршрутизацию между старыми и новыми системами. Эти функции важны, когда одновременно существуют разные схемы нумерации и типы транков.

Эксплуатация, мониторинг и живучесть

Еще одна важная функция — эксплуатационная управляемость. Корпоративные шлюзы обычно предоставляют мониторинг состояния, отчеты об авариях, статистику интерфейсов, видимость SIP-сигнализации, информацию о RTP-сессиях и удаленную настройку. Это помогает командам поддержки понять, находится ли проблема в линии, управлении вызовом или IP-тракте.

В некоторых внедрениях шлюзы также повышают живучесть. Они могут сохранять локальные вызовы при сбоях WAN, обеспечивать возврат к аналоговым или PSTN-путям либо поддерживать непрерывность для критических устройств. Это важно в аварийной связи, промышленности, транспорте и филиалах, где телефония не должна зависеть от единственного внешнего соединения.

Настоящая сила VoIP-шлюза — не только преобразование голоса. Сочетание совместимости интерфейсов, медиа-адаптации, маршрутизации вызовов и операционного контроля делает смешанные телефонные среды управляемыми.

Распространенные типы VoIP-шлюзов

Аналоговые VoIP-шлюзы

Аналоговые VoIP-шлюзы применяются, когда нужно подключить аналоговые устройства или линии к IP-голосовой платформе. FXS-шлюзы обычно используются для аналоговых телефонов, факсов, аварийных трубок и подобных терминалов. FXO-шлюзы подключают аналоговые PSTN-линии или PBX-транковые порты к VoIP-среде. Они распространены в небольших офисных миграциях, гостиничных системах, лифтовой телефонии, аварийных точках вызова и интеграции paging или вещания.

Поскольку многие эксплуатационные устройства всё еще имеют аналоговые интерфейсы, аналоговые шлюзы остаются практичными даже в современных сетях. Они позволяют сохранить надежное уже установленное специализированное оборудование, перенося центральное управление вызовами и транспорт в IP-домен.

Цифровые VoIP-шлюзы

Цифровые VoIP-шлюзы используются, когда необходимо соединить структурированные телефонные цепи T1, E1, PRI или CAS с SIP или другими IP-голосовыми службами. Они часто применяются там, где предприятия используют цифровые операторские транки или устаревшая PBX обменивается вызовами через TDM-интерфейсы, которые нужно подключить к VoIP-ядру.

По сравнению с небольшими аналоговыми шлюзами цифровые модели рассчитаны на большую плотность каналов и операторскую интеграцию. Они используются в головных офисах, многосайтовой миграции PBX, call-центрах и телеком-средах, где один шлюз может нести много одновременных вызовов.

Применения VoIP-шлюзов

Миграция устаревшей PBX и интеграция SIP-транков

Одно из самых частых применений VoIP-шлюза — подключение устаревшей PBX к современной SIP-платформе или провайдеру. Это позволяет организации перейти от старых транков к SIP-транкингу без полной замены телефонной системы с первого дня. Шлюз выполняет взаимодействие, а бизнес сохраняет планы нумерации, привычки пользователей и телефонную работу площадки во время миграции.

Этот сценарий распространен, потому что модернизация связи часто идет постепенно. Шлюз позволяет продвигать вперед сетевое ядро, оставляя старые аппараты, транковые платы или компоненты PBX до следующего этапа.

Сохранение аналоговых устройств в современных IP-сетях

Еще одно важное применение — сохранение аналоговых устройств в современной IP-среде. Факсы, лифтовые телефоны, аварийные станции, промышленные телефоны, дверные интеркомы, адаптеры громкой связи, тревожные дозвонщики и контроллеры вещания часто остаются аналоговыми, даже когда остальная площадка перешла на VoIP. Шлюз позволяет этим устройствам работать через IP-телефонную магистраль.

Это важно, потому что многие устройства связаны с задачами безопасности, эксплуатации, обслуживания клиентов или нормативными требованиями. Их замена может быть дороже и рискованнее, чем интеграция через шлюз.

Филиалы, гостиницы и многосайтовая телефония

VoIP-шлюзы широко используются в филиалах, где нужно сочетать локальный аналоговый доступ и централизованную IP-телефонию. Филиал может иметь несколько аналоговых устройств, местные PSTN-линии и IP-соединение с головным офисом. Вместо локальной legacy-PBX можно использовать шлюз для подключения оставшихся не-IP интерфейсов к централизованной голосовой системе.

Гостиницы, кампусы, больницы и распределенные компании выигрывают от этой модели, потому что она сочетает централизованное управление с локальными интерфейсными потребностями. Она также поддерживает поэтапную модернизацию на множестве площадок без одинакового оборудования везде.

Промышленные, транспортные и критические коммуникационные среды

VoIP-шлюзы также распространены на заводах, транспорте, в туннелях, коммунальной инфраструктуре, портах и критических объектах, где системы связи развиваются в течение долгих жизненных циклов. Такие площадки могут использовать SIP-диспетчеризацию или интерком, но продолжать зависеть от аналоговых аварийных телефонов, старого paging или цифровых транков к прежним телеком-услугам.

В таких средах шлюз выступает как слой стабильности. Он помогает подключить legacy-полевые устройства к современной IP-коммуникационной магистрали без немедленной полной замены. Это особенно ценно, когда важны uptime, поэтапное внедрение и длительный срок службы оборудования для жестких условий.

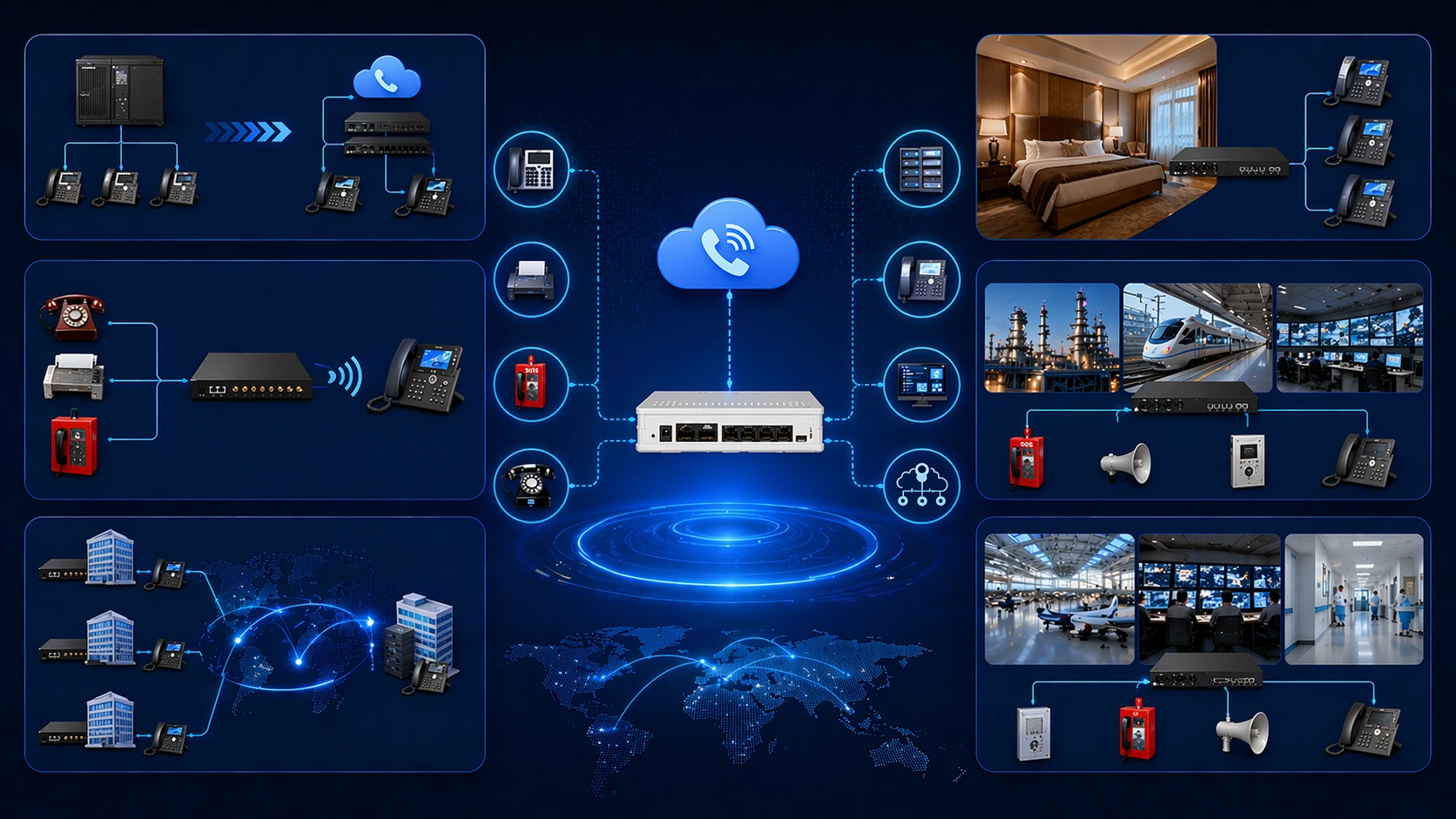

VoIP-шлюзы используются для миграции PBX, сохранения аналоговых устройств, многосайтовой телефонии и промышленных или критических сред с длительным жизненным циклом.

Преимущества использования VoIP-шлюза

Защита инвестиций и постепенная модернизация

Главное преимущество VoIP-шлюза — защита существующих инвестиций. Вместо немедленного списания старых телефонов, транкового оборудования, PBX и аксессуаров организация может сохранить рабочие активы и модернизировать сеть вокруг них. Это часто снижает капитальные затраты и предотвращает ненужные простои.

Он также поддерживает более реалистичное планирование миграции. Команды связи могут обновляться поэтапно, проверять сосуществование старых и новых систем и заменять оборудование по бизнес-приоритету, а не по искусственному сроку. Для многих организаций такой подход практичнее единовременного переключения.

Совместимость и операционная гибкость

VoIP-шлюзы дают гибкость в проектировании и эксплуатации голосовых сетей. Они позволяют сочетать аналоговые, цифровые и IP-ресурсы, сохранять локальный PSTN-резерв, подключать удаленные площадки с разными интерфейсами и адаптировать единую голосовую платформу к разным полевым условиям. Это полезно в мультивендорных сетях и там, где сервисы не стандартизируются с одинаковой скоростью.

Операционно это означает, что сеть можно проектировать вокруг реальных потребностей, а не вокруг одной интерфейсной технологии. Шлюз становится точкой адаптации, дающей больше архитектурной свободы.

Для многих организаций главная ценность VoIP-шлюза — не техническая новизна, а свобода модернизировать связь без одновременного отказа от всех legacy-зависимостей.

Заключение

Почему VoIP-шлюзы остаются актуальными

VoIP-шлюз — это практическое устройство межсетевого взаимодействия, которое соединяет устаревшие голосовые интерфейсы и телефонные сети с современной IP-связью. Он переводит сигнализацию, преобразует медиа, поддерживает аналоговые и цифровые интерфейсы и помогает организациям соединять традиционную телефонию с VoIP-платформами. Тем самым он обеспечивает миграцию, совместимость и непрерывность сервиса в смешанных средах.

Его актуальность обусловлена практикой. Многие компании, общественные объекты и промышленные площадки всё еще зависят от сочетания старых и новых голосовых систем. VoIP-шлюз делает это сочетание управляемым. Будь то миграция PBX, сохранение аналоговых устройств, интеграция филиалов или модернизация связи с долгим жизненным циклом, шлюз остается одним из самых полезных инструментов для переноса legacy-телефонии в IP-мир.

FAQ

Какова главная цель VoIP-шлюза?

Главная цель VoIP-шлюза — подключить традиционные телефонные интерфейсы и системы к IP-голосовой сети. Он переводит сигнализацию и медиа между legacy-технологиями и VoIP-протоколами, чтобы вызовы могли проходить между двумя средами.

На практике это может означать подключение аналоговых телефонов к SIP-платформе, использование аналоговых или цифровых транков IP PBX или соединение старой PBX с современной VoIP-сетью во время миграции.

В чем разница между FXS- и FXO-шлюзом?

FXS-шлюз обычно используется для подключения аналоговых конечных устройств, таких как телефоны, факсы или аварийные трубки, к VoIP-системе. FXO-шлюз используется для подключения аналоговых телефонных линий или PBX-транковых портов к VoIP-среде.

Разница зависит от того, к какой стороне обращен порт. FXS-порты обслуживают абонентские устройства, а FXO-порты подключаются к линейной стороне. Оба типа могут использоваться в одном проекте, если нужно интегрировать терминалы, транки или и то и другое.

Может ли VoIP-шлюз подключить legacy PBX к SIP-транкингу?

Да. Это один из самых распространенных сценариев. Шлюз может находиться между legacy PBX и SIP-сервисом или IP PBX, выполняя преобразование между старым транковым интерфейсом и SIP-сигнализацией/RTP-медиа на IP-стороне.

Это позволяет организациям внедрять новые операторские услуги или IP-голосовые платформы, сохраняя legacy PBX в работе во время поэтапного перехода.

Где обычно используются VoIP-шлюзы?

VoIP-шлюзы используются в корпоративной телефонии, филиалах, гостиницах, медицинских учреждениях, промышленности, транспортной инфраструктуре и сетях общественной безопасности или аварийной связи. Они особенно полезны там, где аналоговые или цифровые телефонные устройства должны сосуществовать с IP-голосовой платформой.

Типичные примеры включают сохранение аналоговых телефонов, интеграцию PSTN-линий, миграцию PBX, поддержку факса, интеграцию paging и взаимодействие между долговечными полевыми устройствами и централизованной SIP-системой связи.
