Импульсно-кодовая модуляция, чаще называемая PCM, — это метод цифрового кодирования звука, при котором аналоговый сигнал преобразуется в последовательность цифровых значений. Она является одной из важнейших основ современной аудиотехники и применяется в телефонии, VoIP-системах, аудиозаписи, вещании, цифровом хранении, интеркомах, конференц-платформах, встроенных устройствах и профессиональных сетях связи.

PCM не сжимает звук так, как это делают кодеки MP3, AAC, Opus или G.729. Вместо этого метод измеряет исходную аналоговую форму волны через равные промежутки времени и сохраняет каждое измерение как цифровое число. Благодаря такой прямой структуре PCM часто используют там, где надежность, совместимость, предсказуемое качество и простая обработка важнее, чем максимальная экономия размера файла или полосы пропускания.

От аналогового звука к цифровым значениям

Звук в реальном мире является непрерывным. Голос человека, музыкальная нота или сигнал микрофона плавно изменяются во времени. Компьютерам и цифровым системам связи нужны дискретные значения. PCM создает мост между этими средами, многократно дискретизируя аналоговый сигнал и назначая каждому отсчету цифровое значение.

Этот процесс можно представить как серию мгновенных снимков звуковой волны. Каждый снимок фиксирует уровень сигнала в определенный момент. Если за секунду берется достаточно отсчетов, а каждый отсчет имеет достаточную точность, цифровая версия может очень точно представлять исходный звук.

Именно поэтому PCM используется как эталонный формат во многих аудиосистемах. Он дает понятный и структурированный способ перенести звук из аналоговой среды в цифровые сети, процессоры, файлы и устройства воспроизведения.

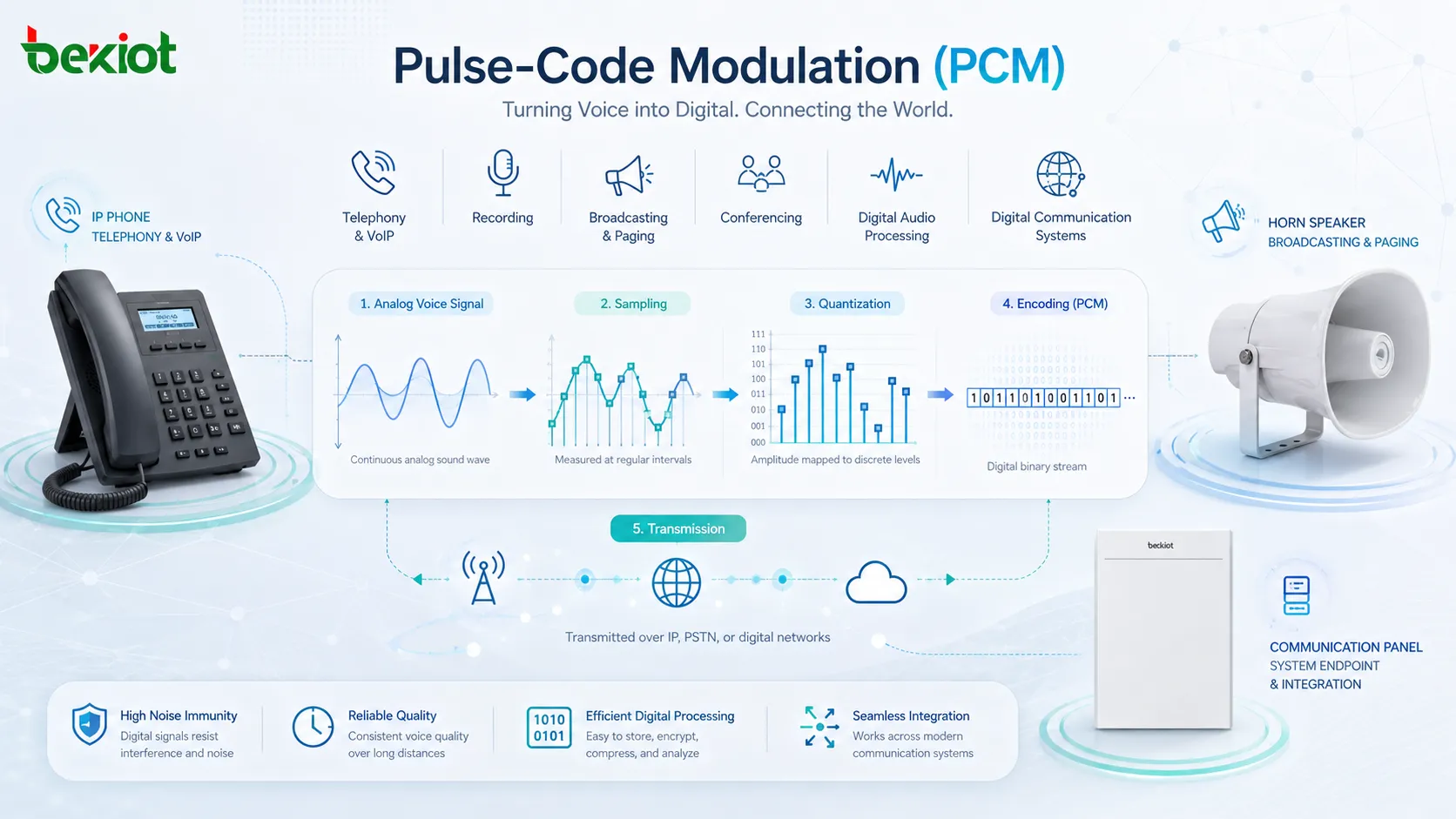

Как работает PCM

Дискретизация

Дискретизация является первым этапом PCM. Аналоговый аудиосигнал измеряется через равные интервалы. Количество измерений в секунду называется частотой дискретизации. Более высокая частота позволяет фиксировать больше деталей изменения сигнала во времени.

Например, традиционная телефония часто использует частоту 8 кГц, то есть 8000 отсчетов в секунду. Аудио качества CD использует 44,1 кГц, а профессиональная аудиотехника и некоторые системы связи могут использовать 48 кГц или выше. Требуемая частота зависит от диапазона частот, который нужно сохранить.

Квантование

После дискретизации каждое измеренное значение округляется до цифрового уровня. Этот процесс называется квантованием. Количество доступных уровней зависит от разрядности: чем она выше, тем точнее можно представить амплитуду сигнала.

Например, 8-битный PCM имеет меньше возможных уровней, чем 16-битный PCM. Меньшее число уровней может вызывать больший шум квантования, а большая разрядность обеспечивает лучший динамический диапазон и более чистый звук. Голосовая связь часто требует меньшей точности, чем музыкальное производство, но нужное качество зависит от приложения.

Кодирование

Когда сигнал дискретизирован и квантован, каждое значение кодируется в двоичные данные. Этот цифровой поток затем можно сохранить в файле, передать по сети, обработать программой или преобразовать обратно в аналоговый звук с помощью цифро-аналогового преобразователя.

Этап кодирования делает звук совместимым с цифровыми системами. Вместо непрерывно изменяющегося напряжения система обрабатывает числа. Это позволяет копировать, маршрутизировать, микшировать, анализировать, записывать и передавать звук предсказуемым образом.

Восстановление

При воспроизведении PCM-аудио цифровые значения снова преобразуются в аналоговую форму волны. Цифро-аналоговый преобразователь восстанавливает сигнал по отсчетам и выводит звук через динамики, наушники, усилители или коммуникационные терминалы.

Качество восстановления зависит от частоты дискретизации, разрядности, точности тактирования, фильтрации, качества преобразователя и всей цепи воспроизведения. PCM задает цифровое представление, но итоговое восприятие определяется всей аудиосистемой.

Почему PCM стала базовым аудиоформатом

PCM получила широкое распространение, потому что она проста, стабильна и удобна для цифровой обработки. В отличие от сложных сжатых форматов, она хранит звук в прямой структуре отсчетов. Это упрощает редактирование, микширование, измерение, передачу и преобразование.

В профессиональных аудиосистемах и системах связи предсказуемое поведение особенно ценно. Инженерам нужно понимать, как представлен звук, какая полоса пропускания требуется и как сигнал будет вести себя между устройствами. PCM обеспечивает такую предсказуемость.

Еще одна причина важности PCM — совместимость. Многие аудиоформаты, кодеки, телефонные стандарты и медиасистемы либо используют PCM напрямую, либо внутренне преобразуют звук в PCM перед дальнейшей обработкой.

PCM — это не только аудиоформат. Это цифровая основа, позволяющая измерять, хранить, передавать, обрабатывать и воспроизводить звук в согласованной структуре.

Аудиопреимущества PCM

Четкое и предсказуемое качество звука

PCM может обеспечивать четкий звук, потому что представляет сигнал напрямую, без психоакустического сжатия. Если частота дискретизации и разрядность выбраны правильно, речь и звук сохраняются с высокой точностью.

Это полезно в системах, где качество звука не должно сильно зависеть от решений алгоритма сжатия. Запись, вещание, мониторинг звонков, анализ речи и профессиональные коммуникационные процессы выигрывают от такой предсказуемости.

Низкая сложность обработки

PCM относительно легко обрабатывается устройствами и программами. Поскольку звук уже представлен отсчетами, системы могут применять регулировку усиления, микширование, фильтрацию, подавление эха, шумоподавление, запись, анализ формы волны и воспроизведение без предварительного декодирования сложного сжатого формата.

Эта простота важна для связи в реальном времени. Меньшая сложность обработки может снижать задержку, повышать надежность и облегчать реализацию во встроенных устройствах, коммуникационных терминалах и медиасерверах.

Хорошая совместимость

PCM поддерживается множеством устройств, операционных систем, аудиоинтерфейсов, телефонных систем, медиаплатформ и профессиональных инструментов. Такая широкая поддержка делает PCM частым выбором, когда звук нужно передавать между разными системами.

Например, записанный голосовой файл, запись контакт-центра, конференц-платформа, SIP-шлюз и аудиоредактор обычно работают с PCM-аудио с меньшим числом проблем совместимости, чем со специализированными форматами.

Удобство для редактирования и анализа

Так как PCM-данные основаны на отсчетах, они удобны для редактирования и анализа. Аудиопрограммы могут напрямую обрезать, нормализовать, микшировать, фильтровать, визуализировать или измерять PCM-аудио. Системы распознавания речи и голосовой аналитики также часто преобразуют входной звук в PCM перед анализом.

Поэтому PCM остается важной даже тогда, когда конечная доставка использует сжатые кодеки. Звук может быть захвачен, обработан и отредактирован как PCM, а затем закодирован в другой формат.

Важные технические характеристики

Частота дискретизации

Частота дискретизации определяет, сколько раз в секунду измеряется аудиосигнал. В голосовой связи 8 кГц связано с узкополосной речью, а 16 кГц и выше поддерживают более широкий речевой диапазон и лучшую разборчивость. Музыка, вещание и профессиональное аудио обычно используют более высокие частоты.

Выбор частоты требует баланса. Более высокие значения захватывают больше деталей, но требуют больше хранения, обработки и полосы пропускания. Для многих голосовых систем цель состоит не в максимальном аудиодиапазоне, а в четкой и эффективной передаче речи.

Разрядность

Разрядность определяет, насколько точно каждый отсчет может представить амплитуду сигнала. Более высокая разрядность дает больший динамический диапазон и снижает шум квантования. Распространены 8, 16 и 24 бит, а в производственных средах иногда используется 32-битный плавающий формат.

Системы голосовой связи могут использовать меньшую разрядность, чем студийная запись, потому что речь и музыка имеют разные требования. Однако недостаточная разрядность может сделать звук шумным или менее естественным.

Битрейт

Битрейт PCM определяется частотой дискретизации, разрядностью и числом каналов. Например, несжатое моно 16 бит при 8 кГц требует меньше полосы, чем стерео 16 бит при 48 кГц.

Это важно при планировании сети. PCM дает надежное качество, но может потреблять больше полосы, чем сжатые кодеки. Параметры следует выбирать с учетом задачи, емкости сети и требований к качеству.

Моно и стереоканалы

Голосовая связь обычно использует моно, потому что одного канала достаточно для речи. Музыка, вещание и медиапроизводство могут применять стерео или многоканальный PCM для сохранения пространственной информации.

Большее число каналов увеличивает объем данных. Для корпоративной связи моно PCM часто предпочтительнее, потому что оно проще, эффективнее и достаточно для речевой коммуникации.

Точность тактирования

PCM зависит от стабильного времени дискретизации. Если тактовый генератор нестабилен, в звуке могут появиться щелчки, дрейф, искажения или проблемы синхронизации. Это особенно важно в профессиональном аудио, телефонных шлюзах, цифровых микшерных системах и синхронном вещании.

Проблемы тактирования усложняются, когда звук проходит через несколько устройств или систем. Правильная синхронизация помогает поддерживать PCM-аудио чистым и стабильным.

PCM в телефонии и голосовой связи

PCM имеет долгую историю в цифровой телефонии. Традиционные цифровые телефонные сети используют методы PCM для преобразования аналоговой речи в цифровые каналы. Во многих системах речь дискретизируется с частотой 8 кГц и кодируется 8-битными методами компандирования, такими как A-law или μ-law.

Эти телефонные форматы PCM были разработаны для понятной речи в фиксированных структурах цифровых каналов. Они не обеспечивают высокую верность звучания, но являются эффективными, предсказуемыми и широко поддерживаемыми.

В современной VoIP-связи кодеки на основе PCM, например G.711, по-прежнему широко применяются. G.711 обеспечивает простое кодирование, малую задержку и высокую совместимость, но использует больше полосы, чем сжатые кодеки вроде G.729 или Opus при меньших битрейтах.

Где обычно используется PCM

VoIP и SIP-системы

VoIP-системы часто используют кодеки на основе PCM, когда важны малая задержка и совместимость. Например, G.711 распространен в SIP-телефонах, IP PBX, шлюзах, контакт-центрах и операторских соединениях.

PCM-голос может звучать четко при стабильной сети. Однако из-за отсутствия сильного сжатия администраторы должны внимательно планировать полосу, особенно при большом числе одновременных вызовов.

Аудиозапись

PCM является стандартным выбором для записи, потому что сохраняет звук в прямой и редактируемой форме. Например, файлы WAV часто хранят PCM-аудио. Это полезно для записи звонков, совещаний, интервью, вещательного производства, учебных материалов и контроля качества.

Системы записи могут затем преобразовывать PCM в сжатые форматы для экономии хранения, но на этапе захвата или редактирования PCM часто предпочтительнее, поскольку избегает повторных потерь от сжатия.

Вещание и медиапроизводство

Вещательные и медиапроизводственные процессы часто используют PCM, потому что он дает качественный и предсказуемый звук. Инженеры могут точно редактировать, микшировать, обрабатывать и мастерить PCM-аудио.

Даже если конечный материал распространяется в сжатом виде, PCM может использоваться на протяжении производства для сохранения качества до финального экспорта.

Встроенные аудиоустройства

Многие встроенные системы используют PCM внутри, потому что его просто обрабатывать. Интеркомы, сигнализации, голосовые терминалы, рекордеры, системы объявлений, цифровые помощники и коммуникационные модули могут захватывать или воспроизводить PCM-аудио.

PCM полезен, когда устройству нужны надежное воспроизведение, простая обработка или совместимость с другими цифровыми аудиокомпонентами.

Распознавание речи и голосовой ИИ

Системы распознавания речи часто требуют аудио в формате PCM или преобразуют входной звук в PCM перед анализом. Стабильная частота, подходящая разрядность и чистый вход помогают повысить качество распознавания.

Для голосового ИИ PCM является практичным входным форматом для извлечения признаков, акустического моделирования, транскрибации и распознавания команд. Тем не менее результат зависит от микрофона, фонового шума, четкости речи и конструкции модели.

PCM по сравнению со сжатыми аудиокодеками

PCM является несжатым или слабо структурированным по сравнению со многими современными кодеками. Это дает предсказуемое качество и низкую сложность обработки, но увеличивает объем данных. Сжатые кодеки уменьшают битрейт, удаляя часть информации или представляя звук эффективнее, но требуют более сложного кодирования и декодирования.

На практике многие системы используют оба подхода. PCM может применяться для захвата, внутренней обработки и редактирования, а сжатые кодеки — для хранения, потоковой передачи или передачи при ограниченной полосе.

Практические преимущества в системах связи

PCM особенно ценен там, где важна малая задержка. Поскольку не нужны тяжелые алгоритмы сжатия, можно уменьшить задержку обработки. Это полезно для голосовой связи в реальном времени, интеркомов, диспетчерского аудио, конференций и преобразования в шлюзах.

Еще одно преимущество — удобная диагностика. Когда звук представлен в прямой PCM-форме, инженеры могут проверять волны, измерять уровни, обнаруживать клиппинг, анализировать шум и легче обрабатывать сигнал.

Совместимость также важна. PCM-аудио проходит через многие инструменты и системы без специальных декодеров, что снижает проблемы интеграции при записи, хранении, мониторинге, преобразовании или анализе на разных платформах.

Проектные вопросы перед использованием PCM

Планирование полосы пропускания

PCM может потреблять больше полосы, чем сжатое аудио. В небольшой системе это не всегда важно. В крупном VoIP-развертывании, контакт-центре или многоплощадочной сети общий расход может стать значительным.

Администраторы должны рассчитать ожидаемые одновременные сессии, частоту дискретизации, разрядность, число каналов, накладные расходы пакетов и условия сети перед выбором PCM-передачи для крупного использования.

Требования к хранению

PCM-файлы больше сжатых файлов. Для систем записи это влияет на стоимость хранения, сроки хранения, резервное копирование и производительность архива.

Некоторые системы записывают в PCM для качества, а затем преобразуют в сжатый формат для длительного хранения. Это помогает сбалансировать качество и эффективность.

Цель качества звука

Не каждое приложение требует высокой частоты или большой разрядности. Система голосового оповещения, телефонный звонок, музыкальная студия и механизм распознавания речи имеют разные требования.

Параметры PCM должны соответствовать реальной цели аудио. Более высокие характеристики не всегда лучше, если они лишь создают лишнюю нагрузку на полосу и хранение.

Интероперабельность

Совместимость PCM широка, но детали остаются важными. Система с 8 кГц μ-law PCM может не совпасть напрямую с системой, ожидающей 16 кГц линейный PCM. Контейнер файла, порядок байтов, формат отсчетов и структура каналов также влияют на совместимость.

Четкие определения формата помогают избежать ошибок воспроизведения, искажений, изменения скорости или сбоев интеграции.

PCM прост по идее, но такие детали, как частота дискретизации, разрядность, закон компандирования и формат каналов, определяют, смогут ли системы корректно работать вместе.

Советы по обслуживанию и устранению неисправностей

Если PCM-аудио звучит плохо, проблема не всегда в самом формате. Техникам следует проверить уровень микрофона, качество аналого-цифрового преобразования, клиппинг, уровень шума, стабильность тактирования, несоответствие частоты, потери пакетов, качество воспроизведения и настройки усиления.

Если звук воспроизводится слишком быстро или слишком медленно, частота дискретизации может интерпретироваться неверно. Если звук искажен, система может использовать неправильный формат отсчета, порядок байтов, закон компандирования или разрядность.

В VoIP-системах PCM-кодеки хорошо работают в стабильной сети, но страдают при потере пакетов или джиттере. Поскольку PCM сам по себе не обеспечивает сложного восстановления, качество сети и настройка джиттер-буфера остаются важными.

Когда PCM является правильным выбором

PCM — сильный выбор, когда системе нужны малая задержка, высокая совместимость, предсказуемое качество звука, простая обработка или точное редактирование. Он часто используется для внутренней обработки, профессиональной записи, телефонной совместимости, анализа речи и систем, где звук должен оставаться близким к исходному сигналу.

PCM может быть не лучшим выбором, когда полоса или хранение крайне ограничены. В таких случаях сжатые кодеки могут быть эффективнее. Решение должно учитывать баланс качества, задержки, сложности обработки, полосы, хранения и совместимости.

FAQ

PCM — это кодек?

PCM чаще описывают как метод кодирования аудио, а не как кодек сжатия. Он напрямую представляет аудиоотсчеты в виде цифровых значений. Некоторые телефонные кодеки, например G.711, основаны на принципах PCM.

PCM лучше, чем MP3?

PCM и MP3 предназначены для разных задач. PCM дает прямой несжатый звук, удобный для редактирования, записи и обработки. MP3 уменьшает размер файла за счет сжатия и лучше подходит для хранения или распространения.

Почему PCM используется в телефонии?

PCM применяется в телефонии, потому что обеспечивает предсказуемое качество речи, малую задержку и надежное цифровое представление. Традиционная цифровая телефония и VoIP-кодеки G.711 тесно связаны с PCM-кодированием речи.

Всегда ли более высокая частота PCM означает лучший звук?

Не всегда. Более высокая частота может охватить более широкий диапазон, но польза зависит от источника, микрофона, системы воспроизведения и приложения. Для обычной речи она может только увеличить объем данных.

Что вызывает искажение PCM-аудио?

Частые причины включают клиппинг, неправильную интерпретацию разрядности, несоответствие частоты дискретизации, неверный порядок байтов, неправильный закон компандирования, плохой аналоговый вход, чрезмерное усиление или проблемы устройства воспроизведения.
