Precision Time Protocol, или PTP, — это технология сетевой синхронизации времени, которая выравнивает часы устройств с очень высокой точностью. Она применяется там, где обычной синхронизации недостаточно: в телекоммуникациях, энергетике, промышленной автоматизации, финансах, вещании, лабораториях, центрах обработки данных и системах реального времени.

В отличие от простых методов установки времени, PTP рассчитан на среды, где важны микросекунды, наносекунды или строгие временные связи. Он помогает оборудованию использовать единый эталон времени, уменьшает дрейф и улучшает координацию распределенных систем.

Почему точное время важно в современных сетях

Многие цифровые системы зависят от времени. Базовая станция координирует радиосигналы, устройство энергосистемы точно отмечает события, промышленный контроллер запускает действия в последовательности, а студия синхронизирует камеры и звук.

Если часы расходятся, система сначала может выглядеть исправной, но затем появляются скрытые проблемы. Журналы путают порядок событий, управление запаздывает, сетевые измерения становятся менее надежными, а распределенные приложения теряют согласованность.

PTP распространяет точное время по сети, чтобы оборудование работало по общей временной шкале. Это особенно важно при размещении устройств в разных стойках, помещениях, зданиях, подстанциях, цехах или сегментах сети.

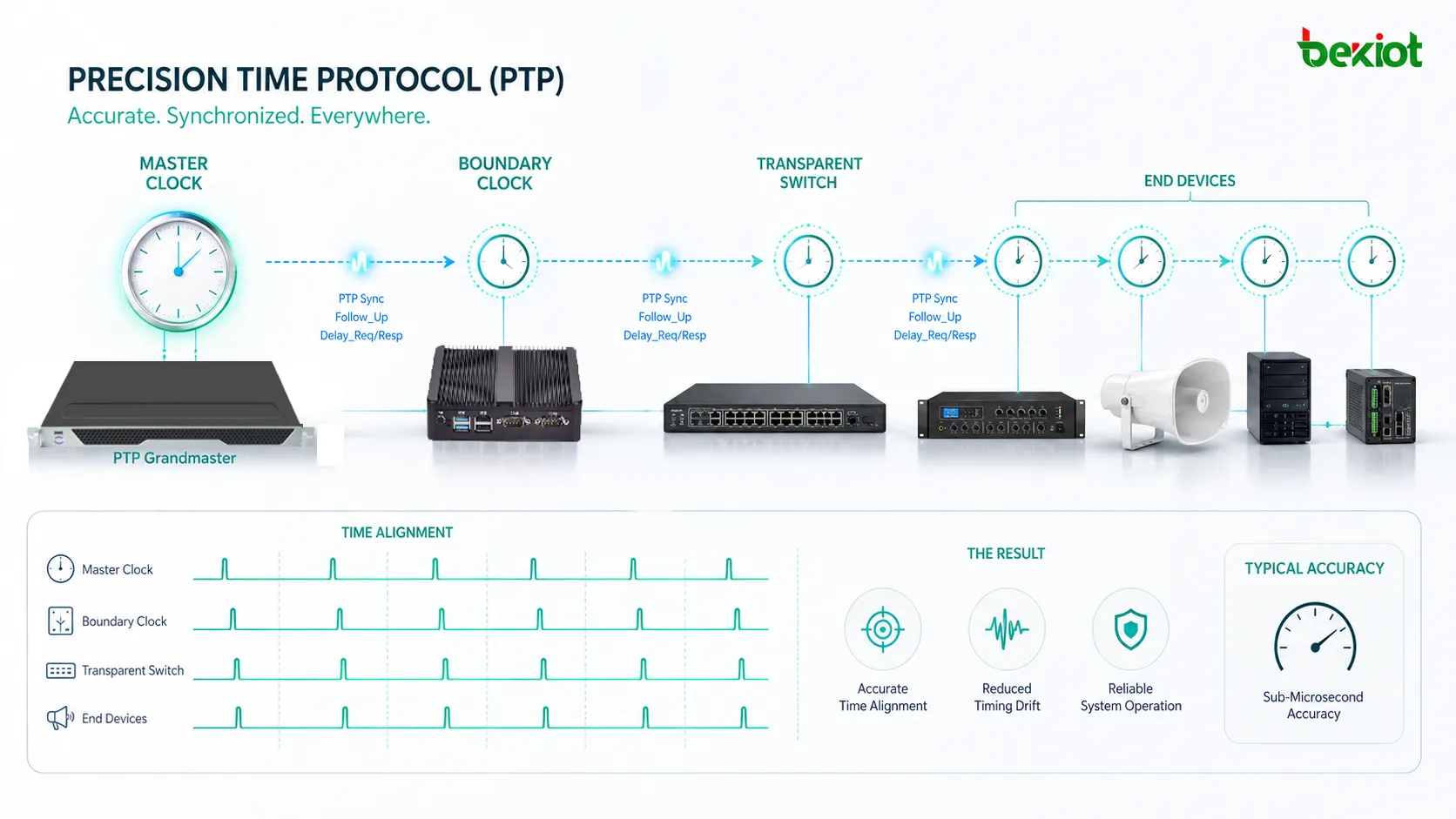

Цепочка синхронизации

Grandmaster Clock

Grandmaster Clock является главным источником времени в системе PTP. Он предоставляет эталон для остальных устройств и может получать время от GNSS, атомных часов, телекоммуникационного источника или другой надежной опоры.

Когда доступно несколько источников, сеть использует правила выбора лучшего мастера. Это помогает сохранять синхронизацию при отказе или ухудшении качества одного источника.

Ordinary Clock

Ordinary Clock обычно является конечным устройством, участвующим в синхронизации. В простой сети оно может быть мастером или ведомым, который следует времени grandmaster.

К таким устройствам относятся промышленные контроллеры, измерительные приборы, серверы, камеры, телекоммуникационное оборудование, аудиоустройства и реле защиты. Они корректируют локальные часы по сетевым сообщениям времени.

Boundary Clock

Boundary Clock работает внутри сетевого оборудования, например коммутаторов или маршрутизаторов. Он принимает время от верхнего мастера и передает его нижестоящим устройствам.

Это повышает масштабируемость и точность крупных сетей, потому что каждый сегмент синхронизируется через локальный узел, понимающий время.

Transparent Clock

Transparent Clock не становится мастером для нижестоящих устройств. Он измеряет задержку сообщений внутри коммутатора или устройства сети и корректирует временную информацию.

Так снижается ошибка, вызванная переменным временем пребывания в коммутаторах. В высокоточных сетях прозрачные часы заметно улучшают качество синхронизации.

Как временные сообщения создают выравнивание

PTP работает путем обмена временными сообщениями между часами. Приемник оценивает разницу между локальными часами и эталоном, затем корректирует время или частоту.

Обычно используются сообщения синхронизации, follow-up, запросы задержки и ответы задержки. По временным меткам устройство вычисляет смещение часов и задержку сети.

Проще говоря, устройство определяет, насколько его часы отличаются от мастера и сколько времени сообщение шло по сети. После этого локальные часы корректируются.

Важные роли часов и элементы сети

Что делает протокол точным

Аппаратные временные метки

Аппаратные временные метки — одна из причин высокой точности PTP. Сетевой интерфейс или специализированное оборудование фиксирует момент входа или выхода пакета.

Это снижает неопределенность от операционной системы, программных очередей, драйверов и приложений. Такая функция важна для наносекундной и субмикросекундной синхронизации.

Измерение задержки

Протокол оценивает задержку между мастером и ведомым устройством, потому что сообщение времени не приходит мгновенно. Без учета задержки коррекция будет неверной.

Измерение лучше работает при стабильном и симметричном пути. Частые изменения маршрута или разные задержки в двух направлениях ухудшают точность.

Выбор лучших мастер-часов

PTP может выбирать, какие часы станут мастером. Учитываются точность, приоритет, класс, стабильность и другие показатели качества времени.

Это полезно при резервных источниках. Если основной источник недоступен, сеть может перейти на другие подходящие часы и не потерять синхронизацию.

Коммутация с учетом времени

Обычные Ethernet-коммутаторы пересылают пакеты, но не всегда обеспечивают нужную точность для временного трафика. Boundary Clock и Transparent Clock уменьшают ошибку.

В крупных внедрениях инфраструктура сети так же важна, как конечные устройства. Даже точный источник не даст точное время, если путь создает неконтролируемые колебания задержки.

Высокоточная синхронизация зависит от всей цепочки: источника, мастера, коммутаторов, метода временных меток, поведения конечных устройств и дисциплины настройки.

Преимущества для критических систем

Более точная регистрация событий

Когда устройства имеют общую точную временную базу, записи событий легче сравнивать. Это важно для диагностики, анализа аварий, расследований, журналов автоматизации, защиты и измерений.

Точные метки времени помогают понять настоящий порядок событий. Без синхронизации журналы разных устройств могут запутать анализ инцидента.

Лучшая координация

Некоторым системам нужны согласованные действия нескольких устройств. PTP позволяет распределенному оборудованию работать по общей временной ссылке и улучшает управление.

Это важно в промышленной автоматизации, радиокоординации, аудио-видеопроизводстве и защите энергосетей, где время влияет на результат.

Снижение дрейфа времени

Все часы со временем дрейфуют. Температура, качество генератора, старение и питание могут увести локальные часы от эталона. PTP постоянно исправляет этот дрейф.

Регулярная коррекция удерживает оборудование в синхронизации даже при длительной работе без ручной настройки.

Улучшенное сетевое измерение

Точная синхронизация улучшает сетевые измерения. Задержка, время пакетов, производительность сервисов и системные события измеряются надежнее.

Это ценно для телекоммуникаций, финансов, дата-центров, лабораторий и платформ реального времени.

Поддержка автоматизации и управления реального времени

В автоматизации точное время поддерживает расписанные действия, согласованное движение, выравнивание измерений и детерминированную связь.

Так повышается предсказуемость там, где ошибки времени влияют на качество процесса или безопасность.

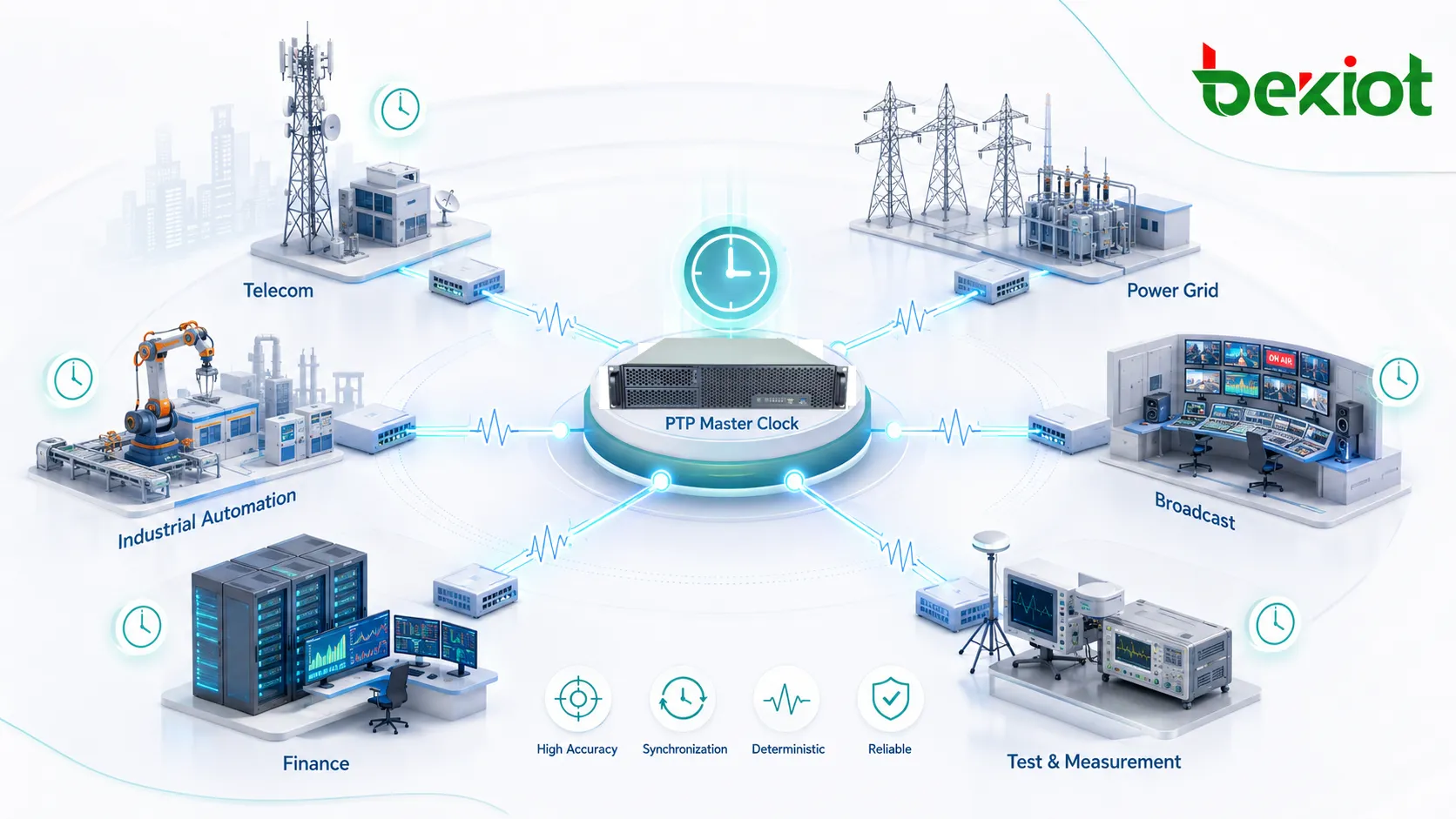

Где используется высокоточное время

Телекоммуникации

Телекоммуникационные сети используют точное время для базовых станций, транспортных сетей, пакетной синхронизации и выравнивания частоты.

По мере перехода сетей к программным и пакетным архитектурам распределение времени по Ethernet и IP становится все важнее.

Энергетические системы

Подстанции и системы автоматизации энергосетей используют точные метки времени для регистрации аварий, координации защиты, синхрофазоров и анализа событий.

Точное время улучшает анализ и помогает понять поведение распределенного оборудования энергосистемы.

Промышленная автоматизация

Заводы используют синхронизацию для управления движением, измерений, координации машин, регистрации данных и распределенного управления.

В развитой автоматизации качество времени напрямую влияет на повторяемость процесса и диагностику.

Вещание и профессиональные медиа

Вещательные комплексы используют точное время для согласования аудио, видео, камер, производственных систем и медиасетей.

IP-медиа зависят от сетевого времени, потому что потоки аудио и видео идут через пакетные сети.

Финансовая торговля

Финансовые системы используют точные временные метки для порядка транзакций, аудита, измерения задержки, отчетности и анализа сделок.

PTP помогает торговой инфраструктуре держать надежную временную базу между серверами, сетевыми устройствами и измерительными системами.

Дата-центры и испытательные лаборатории

Дата-центры и лаборатории применяют точное время для распределенных журналов, тестов производительности, анализа пакетов, хранения, безопасности и научных измерений.

В тестовой среде точность времени может быть необходима для проверки поведения оборудования и сравнения приборов.

Особенности проектирования сети

Выбор правильного профиля

PTP настраивается разными профилями для отраслей и сценариев. Телекоммуникации, энергетика, вещание и промышленность могут требовать разных параметров.

Профиль определяет интервалы сообщений, механизм задержки, транспорт, выбор часов и ожидаемую производительность. Неверный профиль ухудшает совместимость.

Использование инфраструктуры с учетом времени

Для высокой точности коммутаторы и маршрутизаторы должны поддерживать временные функции. Boundary и Transparent Clock уменьшают ошибку сетевого оборудования.

Если в требовательной среде использовать обычные коммутаторы, изменение задержки пакетов может снизить синхронизацию даже при поддержке PTP на концах.

Контроль сетевой нагрузки

Сильная загрузка сети влияет на временной трафик. Сообщения PTP малы, но чувствительны к вариации задержки. QoS, сегментация и инженерия трафика помогают защитить их.

Критические сети времени должны избегать лишних изменений маршрута и неконтролируемого broadcast или multicast.

Планирование резервирования

Синхронизация времени может быть критической службой. При отказе grandmaster нужны резервные часы, holdover, несколько источников и контролируемое переключение.

Резервирование надо тестировать. Резервные часы полезны только тогда, когда переключение происходит без больших скачков времени и потери синхронизации.

Мониторинг качества времени

Администраторы должны контролировать состояние часов, смещение, задержку пути, идентификатор grandmaster, статус lock, holdover и аварии времени.

Качество времени должно быть частью обычного мониторинга, особенно в телекоммуникациях, энергетике, вещании, промышленности и финансах.

Сравнение с NTP

NTP широко используется для общей синхронизации времени в IT-системах. Он подходит для серверов, компьютеров и обычных сервисов, но обычно не достигает точности PTP с аппаратной поддержкой.

PTP применяют, когда нужна более строгая синхронизация. Он использует аппаратные метки времени, времезависимую сеть и отраслевые профили.

Выбор не всегда означает одно из двух. Многие организации используют NTP для обычной IT-инфраструктуры и PTP для специализированных высокоточных систем.

Распространенные проблемы и устранение

Большое смещение часов

Большое смещение означает, что устройство плохо выровнено с эталоном. Причины: неверный профиль, нет аппаратных меток, нестабильная задержка, плохие часы или неправильный мастер.

Проверьте, заблокировано ли конечное устройство на нужный grandmaster и активны ли аппаратные временные метки.

Частая смена мастера

Частая смена мастера указывает на нестабильный выбор, неправильные приоритеты, ненадежные источники или конкурирующие grandmaster.

Приоритеты и значения качества нужно планировать так, чтобы ожидаемый мастер выбирался стабильно, а резерв включался только при необходимости.

Нестабильная задержка пути

Нестабильная задержка пути уменьшает точность. Ее вызывают перегрузка, коммутаторы без временных функций, смена маршрутов, multicast-проблемы или перегруженные устройства.

Временной трафик должен идти по стабильным путям и при необходимости через коммутаторы с Boundary или Transparent Clock.

Проблемы совместимости

Разные поставщики и отрасли используют разные профили, интервалы, транспорт и значения по умолчанию. Несовпадение настроек мешает синхронизации.

Проверку совместимости следует выполнить до крупного внедрения, особенно в среде с несколькими поставщиками.

Лучшие практики внедрения

Сначала определите требуемую точность. Не каждой системе нужны наносекунды; требование должно исходить от приложения.

Выберите подходящие источники времени и grandmaster с надежной опорой, стабильным генератором, мониторингом и резервной стратегией.

Используйте совместимые профили на всех устройствах. Смешивание без плана вызывает ошибки синхронизации и непредсказуемое поведение.

Защитите временной трафик с помощью времезависимых коммутаторов, QoS, VLAN, стабильных маршрутов и мониторинга.

Проверьте failover и holdover, отключив основной источник в контролируемом тесте и наблюдая стабильность системы.

Успешное внедрение определяется не только точными часами, а всей стабильной, контролируемой и соответствующей приложению цепочкой времени.

Обслуживание и долгосрочная эксплуатация

Синхронизацию следует обслуживать как критическую инфраструктуру. Проверяйте журналы, тренды смещения, состояние grandmaster, прошивки, изменения сети и аварии.

Изменения сети могут повлиять на время. Замена коммутатора, изменение VLAN, маршрутов или QoS требует повторной проверки.

Резервные часы и источники holdover также нужно периодически проверять.

FAQ

Может ли PTP работать через Wi‑Fi?

Технически PTP может передаваться по Wi‑Fi, но переменная задержка затрудняет высокую точность. Для точных задач лучше проводной Ethernet.

Каждый ли коммутатор должен поддерживать функции времени?

Не всегда, но времезависимые коммутаторы важны при высокой точности через несколько переходов. Обычные коммутаторы допустимы для менее строгих задач.

Что происходит, если grandmaster теряет внешнюю опору?

Хорошие часы могут перейти в holdover и продолжать выдавать время по внутреннему генератору. Качество зависит от стабильности и длительности потери внешней опоры.

Можно ли использовать PTP и NTP вместе?

Да. Часто PTP используют для высокоточных систем, а NTP для обычной IT-среды. Важно, чтобы каждое устройство следовало нужному источнику.

Почему два устройства в одной сети показывают разную точность?

Разница может быть связана с поддержкой временных меток, качеством генератора, профилем, путем через коммутаторы, прошивкой, загрузкой сети или выбранным grandmaster.
