Линейный вход — это аудиоинтерфейс, предназначенный для приема сигнала линейного уровня от внешнего источника, например микшера, медиаплеера, компьютера, телефонной системы, аудиопроцессора, paging-шлюза, радиоинтерфейса, устройства записи или контроллера системы оповещения. Он часто встречается в усилителях, микшерах, аудиоинтерфейсах, активных колонках, записывающем оборудовании, интерком-системах, системах paging, вещательных устройствах и профессиональных коммуникационных платформах.

В отличие от микрофонного входа, рассчитанного на очень слабые микрофонные сигналы, линейный вход ожидает более сильный и стабильный аудиосигнал. Поэтому он подходит для подключения оборудования, у которого уже есть собственный выходной аудиокаскад. Когда уровень, разъем и импеданс согласованы правильно, линейный вход помогает передавать более чистый звук с меньшим шумом, меньшими искажениями и без лишней регулировки усиления.

Роль аудио линейного уровня

В аудиосистемах не все сигналы имеют одинаковую силу. Микрофон создает слабый сигнал, которому требуется предварительное усиление. Выход громкоговорителя создает мощный сигнал, предназначенный для управления динамиком. Сигнал линейного уровня находится между этими крайностями и используется для передачи аудио между устройствами.

Аудио линейного уровня важно потому, что дает практический стандарт для соединения устройств. Музыкальный плеер может подавать сигнал на микшер, микшер — на усилитель, paging-шлюз — на систему оповещения, а аудиопроцессор — на рекордер. Каждому устройству не нужно работать с исходным микрофонным уровнем, если сигнал уже подготовлен.

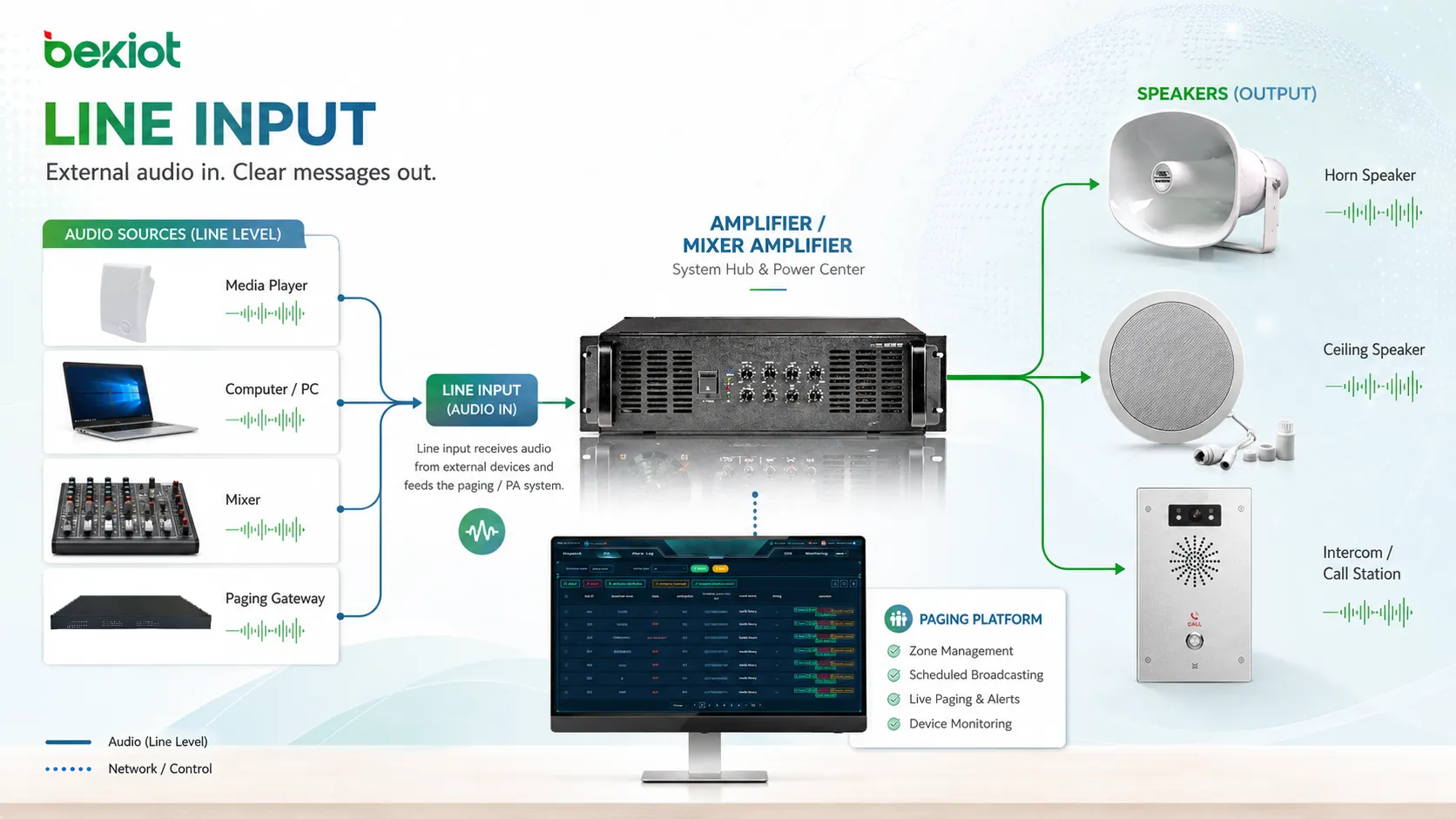

Именно поэтому линейный вход встречается во многих системах. Он служит точкой входа для аудиоисточников, уже усиленных до пригодного уровня, но не предназначенных для прямого управления громкоговорителями.

Как работает путь сигнала

Выход исходного устройства

Аудиотракт начинается с исходного устройства. Это может быть выход микшера, выход на наушники ноутбука, медиаплеер, радиоприемник, SIP-адаптер paging, аудиопорт телефонной системы, музыкальный сервер или аудиопроцессор. Источник отправляет сигнал линейного уровня на принимающее устройство.

Качество источника имеет значение. Если выход источника шумит, искажает сигнал, слишком слабый или слишком сильный, линейный вход не сможет полностью исправить проблему. Чистый сигнал источника — первый шаг к хорошему качеству звука.

Разъем и кабель

Сигнал проходит через кабель и разъем. К распространенным типам разъемов относятся 3.5 mm TRS, RCA, 6.35 mm jack, XLR, клеммная колодка, а иногда и специальные балансные аудиоразъемы. Правильный разъем зависит от конструкции оборудования и условий установки.

Качество кабеля и его прокладка также важны. Длинные небалансные кабели могут улавливать фон или помехи. В профессиональных и стационарных системах для больших расстояний часто предпочитают балансные линейные соединения, потому что они лучше подавляют шум.

Входной каскад

Входной каскад принимающего устройства принимает сигнал и подготавливает его к внутренней обработке. Это может включать согласование импеданса, регулировку уровня, фильтрацию, аналого-цифровое преобразование, маршрутизацию, микширование, управление приоритетом или точную подстройку усиления.

Если входной каскад перегружен, звук может искажаться. Если уровень входа слишком низкий, системе может потребоваться дополнительное усиление, что повышает шум. Поэтому правильное согласование уровней является обязательным.

Выход или обработка

После поступления аудио в устройство оно может усиливаться, микшироваться, записываться, передаваться потоково, транслироваться, направляться по зонам или обрабатываться функциями DSP. В системе paging сигнал может отправляться на выбранные громкоговорители. В рекордере он может сохраняться как аудиофайл. В микшере он может смешиваться с микрофонами и другими источниками.

Итоговый результат зависит от всей цепочки, а не только от входного порта. Уровень источника, тип кабеля, настройки входа, обработка, мощность усилителя, качество громкоговорителей и акустика помещения влияют на восприятие звука.

Ключевые особенности, которые нужно понимать

Совместимость с линейным уровнем

Самая важная особенность — совместимость с аудио линейного уровня. Линейный вход рассчитан на сигналы сильнее микрофонного уровня, но слабее мощности уровня громкоговорителя. Подключение неправильного типа сигнала может привести к плохому звуку или повреждению оборудования.

Например, прямое подключение микрофона к линейному входу может дать очень низкую громкость. Подключение выхода громкоговорителя к линейному входу может перегрузить или повредить входную схему. Тип сигнала всегда следует проверять до подключения.

Балансные и небалансные варианты

Небалансные линейные входы распространены в бытовых и коротких аудиосоединениях. Типичные примеры — RCA и 3.5 mm. Они просты и удобны, но более чувствительны к шумам при длинных кабельных трассах.

Балансные линейные входы используют два сигнальных проводника плюс экран или заземление. Они распространены в профессиональном аудио, стационарной озвучке, вещании и промышленных системах связи. Балансные соединения помогают снизить фон, электромагнитные помехи и шумы, связанные с землей.

Регулировка усиления или уровня

Многие устройства имеют регулятор уровня линейного входа. Он позволяет пользователям или монтажникам согласовать входящий сигнал с ожидаемым рабочим диапазоном системы. Правильная настройка предотвращает искажения и удерживает шум на низком уровне.

Регулятор уровня не следует использовать как универсальное решение для любой проблемы. Если выход источника настроен неправильно, кабель выбран неверно или сигнал не является линейным, регулировка усиления может лишь скрыть настоящую причину.

Поддержка моно и стерео

Некоторые линейные входы являются моно, другие — стерео. Моно-вход принимает один канал, что обычно для paging, интеркома, систем оповещения и речевой связи. Стерео-вход принимает левый и правый каналы, что характерно для воспроизведения музыки, медиасистем и записывающего оборудования.

При подключении стереоисточников к моносистемам сигнал может потребовать правильного суммирования. Простое замыкание левого и правого выходов не всегда рекомендуется, потому что оно может вызвать искажения или нагрузить выход источника.

Функции приоритета и микширования

В системах оповещения и связи линейный вход может быть частью структуры приоритетов. Например, фоновая музыка может поступать через линейный вход, но микрофон paging или аварийное сообщение могут перекрыть ее при необходимости.

Некоторые системы позволяют смешивать, отключать, приглушать или направлять несколько линейных входов в разные зоны. Это делает интеграцию линейного уровня полезной в сложных аудиосредах.

Линейный вход работает лучше всего, когда уровень источника, тип кабеля, разъем, чувствительность входа и назначение системы согласованы до установки.

Распространенные типы разъемов

Практические преимущества в аудиосистемах

Более чистая передача сигнала

При правильном использовании линейный вход передает аудио без необходимости чрезмерного усиления. Это помогает уменьшить шипение, фон и шум по сравнению с попыткой усилить слабый сигнал через неправильный тип входа.

Чистая передача сигнала особенно важна для объявлений, фоновой музыки, записи, вещания и paging, потому что плохое качество входа становится заметнее после усиления.

Простая интеграция оборудования

Линейный вход позволяет разным аудиоустройствам работать вместе. Микшер может подавать сигнал на усилитель, компьютер — на интерфейс записи, а paging-шлюз — на существующую PA-систему. Это делает интеграцию системы проще и гибче.

В проектах модернизации линейный вход может помочь подключить новые цифровые аудиоисточники к существующему аналоговому оборудованию без немедленной замены всей системы.

Поддержка нескольких аудиоисточников

Многие системы используют больше одного аудиоисточника. Зданию могут понадобиться фоновая музыка, запланированные сообщения, живой paging, аварийные тоны и записанные объявления. Линейные входы позволяют организованно вводить эти источники в аудиосистему.

При правильной маршрутизации и управлении приоритетами система может решать, какой источник воспроизводится, какой приглушается и какие зоны получают звук.

Снижение неправильного использования микрофонного входа

Использование микрофонного входа для источника линейного уровня может вызвать искажения, потому что сигнал может быть слишком сильным. Выделенный линейный вход предотвращает эту проблему, принимая правильный диапазон сигнала.

Это повышает надежность и сокращает время поиска неисправностей при установке и ежедневной эксплуатации.

Лучшая долгосрочная обслуживаемость

Четкая маркировка входов и правильная проводка упрощают обслуживание аудиосистем. Техники могут быстро понять, какой источник подключен, где сигнал входит в систему и как его нужно настроить.

Для крупных зданий или промышленных объектов документированные подключения линейных входов уменьшают путаницу при замене или расширении оборудования.

Где используется этот интерфейс

Оповещение и paging

Системы оповещения часто используют линейные входы для фоновой музыки, проигрывателей сообщений, SIP paging-шлюзов, аудиоматриц и аварийных речевых источников. Вход позволяет направлять внешнее аудио на громкоговорители или в зоны.

В системах paging линейный вход также может подключать устаревшее оборудование к новым сетевым платформам. Это помогает модернизировать аудиопроцессы, сохраняя существующие усилители или громкоговорители.

Запись и вещание

Устройства записи и вещательное оборудование используют линейные входы для захвата аудио от микшеров, процессоров, приемников и систем воспроизведения. Правильный сигнал линейного уровня помогает поддерживать качество записи и избегать чрезмерного шума.

В вещательных процессах часто предпочитают балансные линейные соединения, поскольку кабельные трассы могут быть длиннее, а электромагнитные помехи нужно контролировать.

Конференц- и переговорные комнаты

Переговорные комнаты могут использовать линейные входы для подключения приемников беспроводных микрофонов, ноутбуков, систем видеоконференций, аудиопроцессоров и комнатных микшеров. Это позволяет объединять разные аудиоисточники в одну звуковую систему помещения.

Правильное согласование уровня важно, потому что звук в переговорных часто проходит между громкоговорителями, микрофонами, конференц-программами и платформами записи.

Интерком- и коммуникационные системы

Интерком-системы могут использовать линейный вход для приема аудио от внешних источников, таких как радиостанции, диспетчерские консоли, генераторы тревожных тонов или paging-устройства. Это позволяет коммуникационным системам взаимодействовать с другими аудиопроцессами.

В операционных средах приоритет входа и четкая маркировка важны, чтобы срочные сигналы не смешивались ошибочно с обычным аудио.

Промышленные и объектовые системы

Заводы, склады, транспортные узлы, кампусы и общественные здания могут использовать линейные входы для подключения проигрывателей запланированных сообщений, устройств объявлений по безопасности, систем фоновой музыки и источников аудио из диспетчерских.

В промышленных установках следует учитывать экранирование кабелей, заземление, электрические шумы, защиту корпусов и доступ для обслуживания. Аудиосигналы в тяжелых условиях могут требовать более тщательной прокладки, чем в обычных офисах.

Проектные моменты перед подключением

Чувствительность входа

Чувствительность входа определяет, насколько сильным должен быть входящий сигнал для правильной работы. Если выход источника слишком высокий, вход может клиппировать. Если он слишком низкий, система может звучать слабо или шумно.

Монтажники должны регулировать выход источника и входное усиление совместно, а не настраивать одну сторону случайно.

Согласование импеданса

Большинство современных соединений линейного уровня рассчитаны на работу без сложного согласования импеданса, но в некоторых системах импеданс все еще важен. Очень низкий или несогласованный импеданс может повлиять на уровень, частотную характеристику или искажения.

В руководствах профессионального оборудования обычно указаны рекомендуемые значения входного и выходного импеданса. Их следует проверять в критически важных установках.

Длина кабеля

Короткие небалансные кабели могут хорошо работать в простых схемах. Длинные трассы обычно должны использовать балансные соединения для снижения шума. Если небалансный источник должен передаваться на большое расстояние, может потребоваться трансформатор, DI-бокс или аудиоконвертер.

Прокладка кабеля должна обходить силовые линии, двигатели, люминесцентное освещение, частотные преобразователи и другие источники электромагнитных помех.

Риск петли заземления

Петля заземления может создавать фон или жужжание, когда подключенные устройства имеют разные опорные точки земли. Это часто встречается, когда аудиооборудование подключено к разным розеткам, стойкам или зонам здания.

Балансные соединения, изолирующие трансформаторы, правильное заземление и продуманная схема питания могут уменьшить проблемы петель заземления.

Приоритет источника

В системах с несколькими источниками приоритет должен быть определен четко. Фоновая музыка не должна перекрывать аварийные сообщения. Источник paging может должен приглушить музыкальный вход. Запланированный тон может должен поставить медиаплеер на паузу.

Проектирование приоритетов предотвращает аудиоконфликты и поддерживает более безопасные коммуникационные процессы.

Наиболее распространенные проблемы линейного входа вызваны неправильным уровнем сигнала, неправильным типом кабеля, плохим заземлением или подключением выхода громкоговорителя к входу, предназначенному только для аудио линейного уровня.

Распространенные проблемы и исправления

Искаженный звук

Искажение часто означает, что вход перегружен. Уменьшите выход источника, снизьте входное усиление и убедитесь, что сигнал является линейным, а не сигналом уровня громкоговорителя.

Если искажение остается даже при более низких уровнях, проверьте кабель, разъем, исходное устройство и входную схему.

Очень низкая громкость

Низкая громкость может возникать, когда сигнал микрофонного уровня подключен к линейному входу, выход источника слишком низкий или используется неправильный кабель. Осторожно увеличьте выход источника и проверьте, нужен ли источнику предусилитель.

Если источник — микрофон, используйте микрофонный вход или предусилитель вместо линейного входа.

Фон или жужжание

Фон или жужжание могут быть вызваны петлями заземления, длинными небалансными кабелями, плохим экранированием, близким силовым оборудованием или поврежденными разъемами. Попробуйте балансную проводку, более короткие кабели, правильное заземление или изоляционные решения.

В стационарных системах следует проверить прокладку кабеля, потому что аудиолинии рядом с силовыми кабелями могут улавливать помехи.

Играет только один канал

При подключении стереоисточников может звучать только один канал, если кабель или адаптер выбран неправильно. Некоторые моно-входы принимают только одну сторону, если стереосигнал не суммирован правильно.

При необходимости используйте правильный суммирующий адаптер стерео-в-моно или микшер. Не замыкайте просто левый и правый выходы, если оборудование этого не поддерживает.

Советы по обслуживанию и тестированию

Четко маркируйте каждый вход. Маркировка должна показывать имя источника, назначение кабеля, тип сигнала и любые специальные настройки. Это значительно ускоряет дальнейший поиск неисправностей.

Регулярно проверяйте разъемы. Ослабленные штекеры, окисленные клеммы, поврежденные RCA-гнезда, изношенные 3.5 mm разъемы и ослабленные винты клеммных колодок могут вызывать прерывистый звук.

Проверяйте сигнал после изменений системы. Замена медиаплеера, микшера, усилителя или шлюза может изменить выходной уровень и характер шума. Быстрый тест уровня поможет избежать последующих жалоб.

Поддерживайте документацию в актуальном состоянии. Аудиосистемы со временем часто меняются по мере добавления или удаления источников. Устаревшие схемы подключения могут привести к ошибкам при обслуживании.

Выбор правильной конфигурации входа

Правильная конфигурация зависит от исходного устройства, расстояния кабеля, среды и назначения аудио. Для коротких настольных подключений может быть достаточно входа 3.5 mm или RCA. Для стационарных систем более надежным может быть балансный XLR, 6.35 mm TRS или клеммный вход.

Для систем оповещения, paging или аварийной связи приоритет входа и мониторинг могут быть важнее удобства разъема. Для записи и вещания главным фокусом могут быть низкий шум и качество балансного сигнала.

Перед окончательной установкой протестируйте фактический источник, кабель и принимающее устройство вместе. Совместимость на бумаге не всегда гарантирует чистый звук на объекте.

FAQ

Можно ли подключить микрофон напрямую к линейному входу?

Обычно это не дает хорошего результата. Микрофонный сигнал намного слабее сигнала линейного уровня и обычно требует микрофонного предусилителя перед подачей на линейный вход.

Можно ли подключить выход громкоговорителя к линейному входу?

Нет, напрямую нельзя. Выходы громкоговорителей намного мощнее и могут повредить линейный вход. Используйте правильный преобразователь линейного уровня или аттенюатор, если аудио уровня громкоговорителя нужно подключить к другому устройству.

Почему музыкальный источник звучит шумно через систему?

Возможные причины включают низкий уровень выхода источника, чрезмерное входное усиление, длинный небалансный кабель, плохое заземление, поврежденный разъем или помехи от близкого силового оборудования.

Балансное аудио всегда лучше?

Балансное аудио обычно лучше для длинных кабельных трасс и шумных сред. Для коротких простых подключений небалансное аудио может быть приемлемым, если источник и принимающее устройство находятся рядом.

Что нужно проверить перед добавлением нового аудиоисточника?

Проверьте уровень выхода, тип разъема, формат моно или стерео, расстояние кабеля, заземление, чувствительность входа, правила приоритета и то, должен ли источник микшироваться, отключаться, записываться или маршрутизироваться в определенные зоны.
