Регистрационный сервер — ключевой компонент в коммуникационных сетях на базе SIP. Его основная задача — принимать запросы регистрации от SIP-оконечных устройств, проверять их идентичность, записывать текущий контактный адрес и передавать эти сведения для маршрутизации вызовов. Без такого процесса SIP-система может знать логическую идентичность пользователя, но не понимать, где этого пользователя можно сейчас найти.

В реальных системах VoIP, IP PBX, унифицированных коммуникаций, диспетчеризации, интеркома, мобильных софтфонов и корпоративной телефонии пользователи и устройства не всегда остаются в одном месте. Настольный телефон может перезагрузиться, софтфон может перейти в другую сеть, мобильное приложение может переключиться с Wi-Fi на сотовую связь, а филиальный терминал может находиться за NAT. Слой регистрации помогает системе отслеживать эти меняющиеся точки контакта.

Зачем регистрация нужна в сетях SIP

SIP использует логические идентификаторы, такие как внутренние номера, SIP URI и значения Address-of-Record. Для пользователя эти идентификаторы остаются стабильными. Например, человек может быть известен как добавочный номер 1008 или как SIP-адрес sip:1008@example.com. Однако устройство, которым он пользуется сейчас, может иметь меняющийся IP-адрес, порт, транспортный протокол или сетевой маршрут.

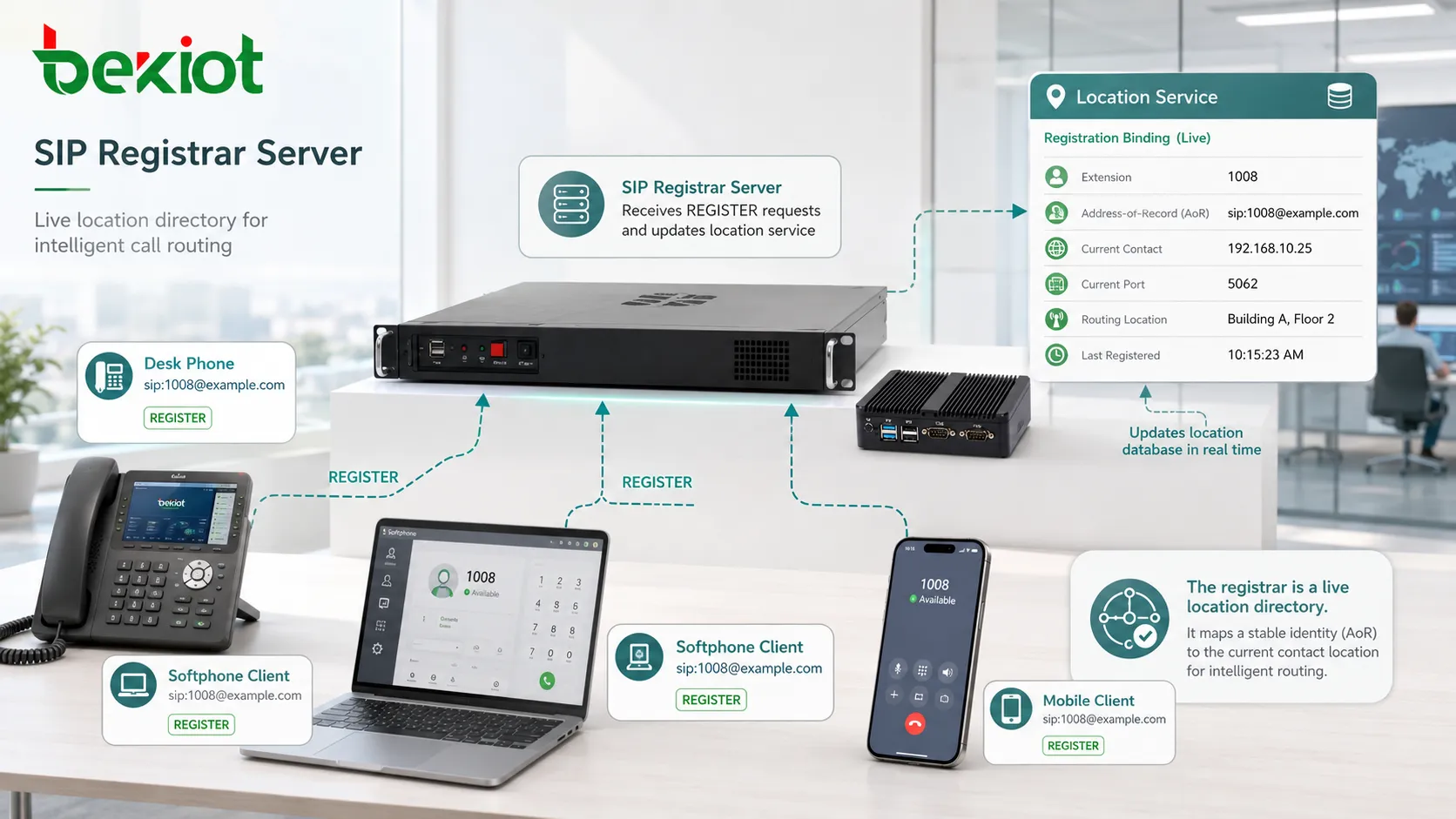

Процесс регистрации решает эту задачу сопоставления. Когда телефон или клиент выходит в сеть, он отправляет запрос REGISTER, чтобы сообщить системе, где он может принимать будущие SIP-запросы. Сервер сохраняет эту привязку, а затем позволяет прокси или компонентам маршрутизации вызовов найти пользователя.

Поэтому registrar — это не просто контрольная точка входа. Это актуальный каталог местоположений для SIP-оконечных устройств. Он отвечает на практический вопрос: куда система должна направить вызов, если кто-то хочет связаться с этим пользователем прямо сейчас?

Роль сопоставления идентичности и Contact

Address-of-Record

Address-of-Record — это стабильная публичная идентичность пользователя или конечной точки. Это адрес, который набирают или используют другие пользователи. В корпоративной системе он может соответствовать добавочному номеру, учетной записи отдела, SIP-пользователю, сервисному номеру или идентичности устройства.

Address-of-Record не обязательно показывает текущий адрес устройства пользователя. Он больше похож на имя в каталоге, а зарегистрированный Contact сообщает системе, где это имя сейчас достижимо.

Привязка Contact

Значение Contact сообщает системе фактический достижимый адрес конечной точки. Оно может включать IP-адрес, порт, транспортный метод и другие параметры. При регистрации устройство создает или обновляет привязку между логической идентичностью и текущим контактным адресом.

Например, один и тот же добавочный номер может регистрироваться с настольного телефона в офисе, софтфона на ноутбуке и мобильного приложения. В зависимости от политики системы сервер может хранить один Contact или несколько Contacts для одной идентичности.

Время истечения

Регистрации являются временными. Устройство обычно запрашивает продолжительность регистрации, а сервер предоставляет интервал истечения. До завершения этого интервала устройство должно обновить регистрацию. Если оно этого не делает, привязка может быть удалена.

Такая временная схема не позволяет устаревшим записям оставаться навсегда. Если телефон потерял питание, был перенесен или неожиданно отключился, его контактная запись в итоге истечет.

Как работает процесс регистрации

Терминал отправляет REGISTER

Конечная точка начинает с отправки запроса REGISTER в SIP-домен или на сервер. Запрос включает сведения об идентичности, детали Contact, информацию о последовательности и запрашиваемые параметры истечения.

Если требуется аутентификация, первый запрос может получить от сервера ответ-вызов. Затем конечная точка повторно отправляет запрос с правильными аутентификационными данными.

Сервер проверяет запрос

Сервер проверяет, разрешено ли конечной точке регистрироваться для этой идентичности. Он может проверять имя пользователя, digest пароля, сертификат, политику источника, домен, арендатора, профиль устройства, IP-адрес или состояние учетной записи.

Этот шаг важен, потому что регистрация влияет на маршрутизацию вызовов. Если злоумышленник сможет зарегистрироваться как другой пользователь, входящие вызовы могут быть перехвачены или перенаправлены.

Запись местоположения обновляется

После успешной проверки сервер обновляет базу местоположений. В зависимости от архитектуры платформы она может быть внутренней для SIP-сервера, общей с прокси, храниться в памяти, реплицироваться на другой узел или записываться в базу данных.

Запись обычно содержит идентичность пользователя, адрес Contact, время истечения, информацию о пути, тип транспорта, сведения User-Agent и другие параметры, полезные для маршрутизации и администрирования.

Ответ подтверждает привязку

Сервер отвечает успешным сообщением, которое подтверждает принятую регистрацию и поведение истечения. После этого конечная точка остается достижимой, пока привязка не истечет или не будет обновлена.

Во время нормальной работы конечная точка периодически отправляет обновления регистрации. Если устройство штатно выключается, оно может отменить регистрацию, отправив регистрацию с нулевым сроком действия.

Поддержка маршрутизации и доступности вызовов

Когда другой пользователь вызывает зарегистрированную идентичность, SIP-прокси или сервер управления вызовами должен найти назначение. Он проверяет информацию о местоположении, связанную с целевым Address-of-Record, и направляет вызов на сохраненный адрес Contact.

Это напрямую связывает регистрацию с завершением вызова. Если регистрация отсутствует, истекла или неверна, вызов может не пройти, уйти на голосовую почту, попасть на неправильное устройство или показать пользователя недоступным.

В системах с несколькими зарегистрированными устройствами важной становится политика маршрутизации. Платформа может вызвать все зарегистрированные Contacts, выбрать самый свежий Contact, отдать приоритет настольному телефону, разветвить вызов на несколько конечных точек или применить правила присутствия и состояния устройств.

Registrar обычно не передает голосовые медиа. Его главная ценность — сделать правильную конечную точку достижимой до установления вызова.

Назначение аутентификации и контроля доступа

Защита личности пользователя

Регистрация тесно связана с защитой идентичности. SIP-учетная запись должна регистрироваться только утвержденными устройствами или пользователями. Если разрешить несанкционированную регистрацию, злоумышленники могут выдавать себя за пользователей, принимать вызовы, создавать тарифное мошенничество или нарушать нормальную связь.

Методы аутентификации могут включать digest-аутентификацию, клиентские сертификаты TLS, ограничения по IP, учетные данные подготовки устройств или интеграцию с системами идентификации. Точный метод зависит от платформы и политики безопасности.

Предотвращение перехвата регистрации

Захват регистрации происходит, когда злоумышленник успешно регистрирует адрес Contact для идентичности другого пользователя. После этого вызовы, предназначенные реальному пользователю, могут быть направлены на устройство под контролем злоумышленника.

Надежные учетные данные, ограничение частоты, фильтрация источников, TLS, сертификаты устройств, оповещения и мониторинг аномальных регистраций помогают снизить этот риск.

Разделение тенантов и доменов

Размещенные коммуникационные системы могут обслуживать множество организаций или доменов. Слой регистрации должен гарантировать, что один арендатор не сможет регистрировать идентичности, принадлежащие другому арендатору.

Доменные политики, область учетной записи, realm регистрации и правила контроля доступа помогают сохранять разделение в многоарендных средах.

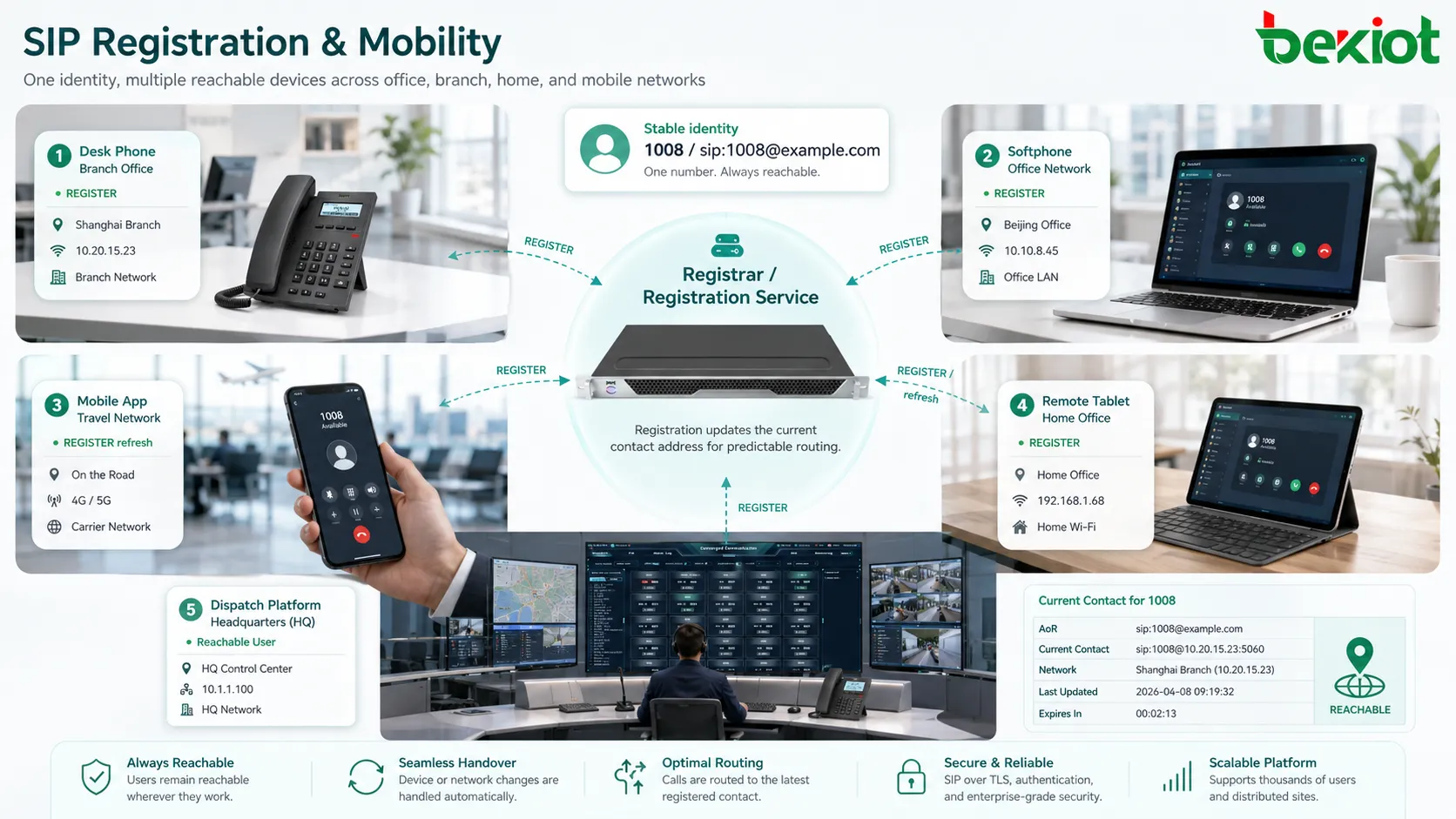

Мобильность и несколько устройств

Современный пользователь может не полагаться на один фиксированный настольный телефон. Он может использовать софтфон в офисе, мобильный клиент в поездке, планшет дома и настольный телефон в филиале. Сервис регистрации позволяет каждому активному устройству сообщить, где оно достижимо.

Это делает мобильность возможной. Когда пользователь меняет сеть, устройство может обновить регистрацию с новым контактным адресом. Системе не нужно, чтобы вызывающий знал текущий IP-адрес или физическое местоположение пользователя.

В проектах корпоративной и промышленной связи Becke Telcom может применяться при планировании решений, когда SIP-терминалам, шлюзам, диспетчерским терминалам и коммуникационным платформам требуется стабильная регистрация идентичности и предсказуемая маршрутизация между несколькими площадками.

Проблемы NAT, межсетевых экранов и удаленных терминалов

Изменяющиеся сетевые пути

Многие конечные точки находятся за NAT-устройствами или межсетевыми экранами. Внутренний адрес, который видит телефон, может быть недостижим для SIP-сервера. Поэтому процесс регистрации может требовать дополнительной поддержки: keepalive, обработки полученного адреса, заголовков Path, исходящих соединений или помощи SBC.

Без правильной обработки сервер может сохранить адрес Contact, который выглядит действительным, но фактически недостижим извне локальной сети.

Обновление регистрации как keepalive

Некоторые системы используют частые обновления регистрации или отдельные keepalive-пакеты, чтобы поддерживать NAT-сопоставления открытыми. Это помогает серверу продолжать достигать конечной точки через тот же сетевой путь.

Интервал обновления должен быть сбалансирован. Слишком длинный интервал может позволить NAT-привязкам истечь. Слишком короткий создает ненужную сигнальную нагрузку на сервер.

Помощь Session Border Controller

SBC может помогать управлять регистрацией удаленных конечных точек, закрепляя сигнализацию, обрабатывая прохождение NAT, применяя политики безопасности, скрывая топологию и защищая SIP-ядро от прямого раскрытия.

В распределенных сетях SBC часто располагаются между публичными или филиальными сетями и внутренней SIP-платформой. Они делают регистрацию более стабильной и безопасной.

Данные регистрации для других служб

Присутствие и доступность

Состояние регистрации может поддерживать логику присутствия или доступности. Если устройство не зарегистрировано, пользователь может отображаться офлайн или недостижимым. Если зарегистрировано несколько устройств, платформа может показывать более детальную доступность.

Одна регистрация не всегда означает «доступен для разговора». Пользователь может быть зарегистрирован, но занят, в режиме «не беспокоить» или отсутствовать. Тем не менее регистрация является важным базовым сигналом.

Инвентаризация устройств

Администраторы могут использовать регистрационные записи, чтобы видеть, какие телефоны, софтфоны, шлюзы или клиенты находятся онлайн. Строка User-Agent, IP-адрес, тип транспорта и история Contact помогают в инвентаризации и диагностике.

Это полезно в крупных развертываниях, где необходимо контролировать сотни или тысячи конечных точек.

Мониторинг безопасности

События регистрации могут выявлять подозрительное поведение. Примеры включают повторные неудачные попытки, регистрации из необычных стран, внезапные смены устройств, дублирующиеся Contacts, невозможные маршруты перемещения или неожиданные значения User-Agent.

Команды безопасности могут использовать журналы регистрации для обнаружения атак, неверной конфигурации, утечки учетных данных и несанкционированной активности конечных точек.

Важные технические функции

Проверка учетных данных

Сервер должен проверять, что регистрирующаяся конечная точка имеет право использовать эту идентичность. Слабая проверка может привести к перехвату вызовов, тарифному мошенничеству, имитации личности и нарушению сервиса.

Для чувствительных систем доступ к регистрации следует защищать строгой политикой паролей, TLS, контролем подготовки устройств и мониторингом.

Управление истечением Contact

Управление истечением поддерживает точность базы местоположений. Короткие сроки быстрее обнаруживают отключенные устройства, но увеличивают регистрационный трафик. Длинные сроки уменьшают сигнальную нагрузку, но могут дольше сохранять устаревшие Contacts.

Правильное значение зависит от стабильности сети, типа конечной точки, поведения NAT и емкости сервера.

Контроль нескольких привязок

Сервер может разрешить несколько Contacts для одной идентичности или ограничить идентичность одним активным Contact. Поддержка нескольких устройств повышает гибкость, а политика единственной привязки может снизить сложность и риск безопасности.

Предприятия должны определить, сколько устройств может регистрировать один пользователь и должны ли мобильные клиенты, настольные телефоны и софтфоны звонить одновременно.

Высокая доступность

Сервисы регистрации критически важны. Если registrar отказывает, новые устройства могут не зарегистрироваться, а существующие привязки могут истечь. Высокая доступность может использовать кластеризацию, репликацию базы данных, общий сервис местоположений, записи DNS SRV, отказоустойчивость SBC или резервные SIP-узлы.

Тестирование отказоустойчивости должно проверять, остаются ли зарегистрированные конечные точки достижимыми после отказа сервера.

Журналы и аудит

Журналы регистрации помогают администраторам устранять неполадки и расследовать инциденты. Полезные данные включают идентичность пользователя, исходный IP, адрес Contact, временную метку, срок истечения, результат аутентификации, тип устройства, транспорт и код ответа.

Журналы следует хранить в соответствии с эксплуатационными и требованиями безопасности, избегая ненужного раскрытия чувствительных учетных данных.

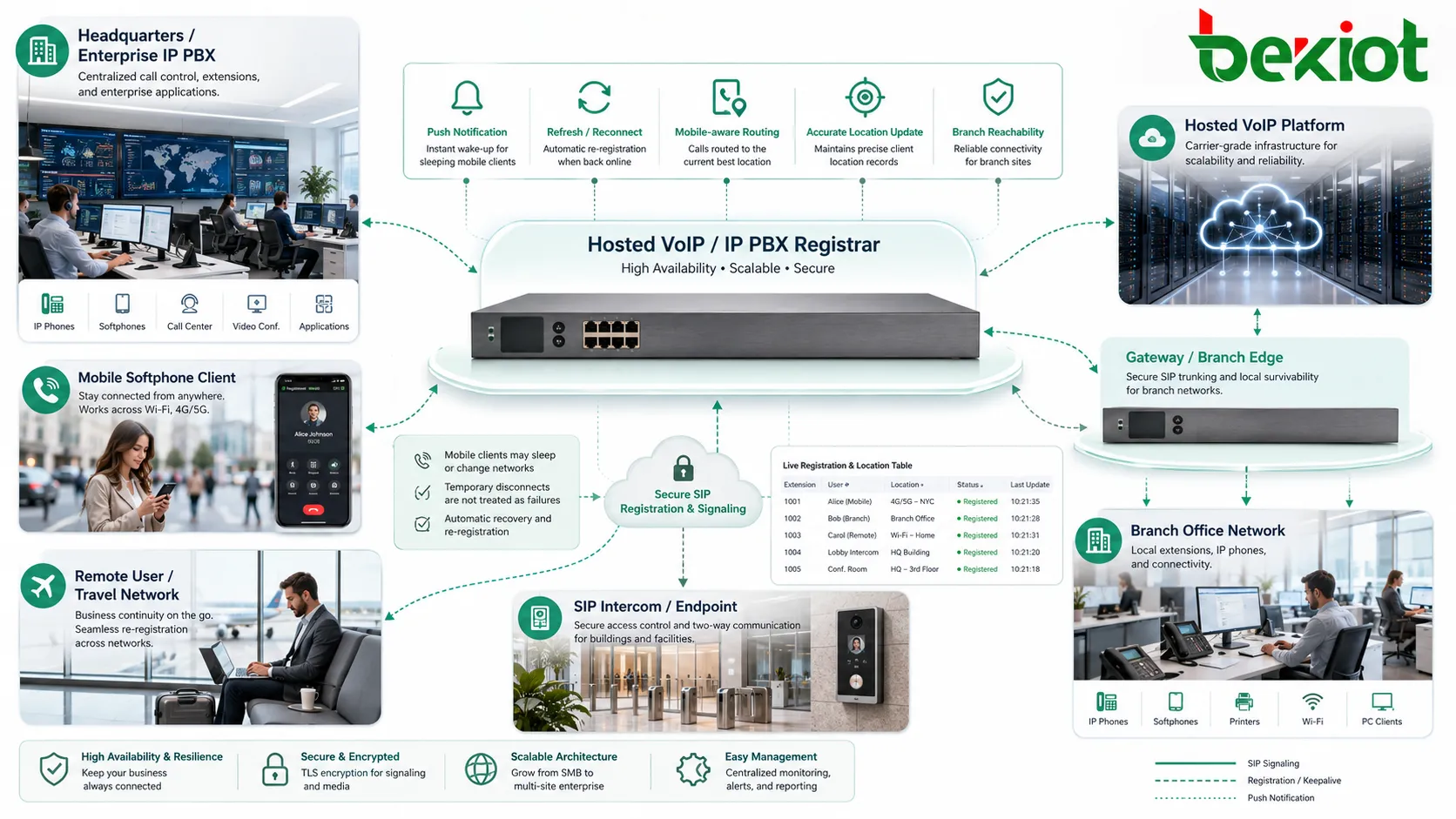

Сценарии развертывания

Корпоративная IP PBX

В офисной телефонной системе registrar отслеживает настольные телефоны, софтфоны, конференц-телефоны и операторские консоли. Затем вызовы могут направляться на правильную зарегистрированную конечную точку, а не зависеть от статических сетевых адресов.

Это поддерживает гибкую рассадку, замену устройств, удаленную работу и мобильность внутренних номеров.

Размещенная VoIP-платформа

Размещенный провайдер может управлять регистрацией для многих клиентских доменов. Сервер должен разделять арендаторов, проверять учетные данные, обрабатывать большой объем конечных точек и выдерживать регистрационные попытки из интернета.

Масштабируемость и безопасность становятся особенно важными в такой среде.

Филиальные и мультисайтовые сети

Телефоны филиалов могут регистрироваться через WAN-каналы, VPN, SBC или локальные шлюзы обеспечения живучести. Регистрационные записи помогают центральной платформе понимать, какие филиальные конечные точки онлайн и достижимы.

Сетевые отключения нужно планировать внимательно. Некоторым филиалам может потребоваться локальная резервная регистрация, когда центральная платформа недоступна.

Системы мобильных softphone

Мобильные клиенты часто меняют состояние сети и могут переходить в спящий режим для экономии батареи. Проектирование регистрации может включать push-уведомления, более короткие циклы обновления, логику повторного подключения и маршрутизацию с учетом мобильности.

Платформа не должна считать каждое временное отключение мобильного клиента постоянной неисправностью, но при этом должна сохранять точность данных местоположения.

Распространенные проблемы регистрации

Ошибка аутентификации

Ошибка аутентификации может быть вызвана неправильным паролем, неверным realm, устаревшей подготовкой, проблемами времени, блокировкой учетной записи или несовпадающим форматом имени пользователя. Конечная точка может многократно отправлять REGISTER и получать отказы.

Проверка SIP-журналов и конфигурации конечной точки обычно показывает, связана ли проблема с учетными данными.

Истекший Contact

Если устройство перестает обновлять регистрацию, Contact может истечь. Входящие вызовы могут затем завершаться ошибкой или направляться на резервные направления. Причины включают сбой сети, перезагрузку устройства, тайм-аут NAT, сбой прошивки или потерю питания.

Мониторинг истечения регистрации помогает обнаруживать офлайн-устройства до жалоб пользователей.

Неверный адрес Contact

Устройство за NAT может зарегистрировать недостижимый частный адрес. Сервер может успешно сохранить Contact, но вызовы не смогут достичь устройства.

Поддержка SBC, NAT-aware конфигурация, обработка полученного адреса или механизмы исходящего соединения помогают решить эту проблему.

Дублирующаяся идентичность клиента

Два устройства могут попытаться зарегистрироваться с одной идентичностью или одинаковыми параметрами Contact. В зависимости от политики одна регистрация может перезаписать другую, либо обе могут существовать и вызывать неожиданное поведение звонка.

Подготовка устройств должна предотвращать случайное дублирование идентичности.

Поток регистраций

Неверно настроенные устройства или атаки могут отправлять чрезмерное число регистрационных попыток. Это увеличивает нагрузку на сервер и скрывает реальные проблемы конечных точек.

Ограничение частоты, фильтрация источников, средства в стиле fail2ban, защита SBC и мониторинг могут снизить риск.

Большинство ошибок регистрации не являются проблемами медиапотока вызова. Обычно они связаны с идентичностью, адресом Contact, аутентификацией, истечением, NAT-путем или подготовкой конечной точки.

Операционный контрольный список

Четко определите SIP-домен и формат пользовательской идентичности. Конечные точки должны регистрироваться с согласованными именами пользователей, realms и значениями Address-of-Record.

Защищайте регистрационные учетные данные. Избегайте общих паролей, слабых учетных данных по умолчанию и публично открытых интерфейсов регистрации без фильтрации или мониторинга.

Планируйте интервалы обновления с учетом поведения сети. Удаленным конечным точкам за NAT могут потребоваться настройки, отличные от телефонов в стабильной локальной LAN.

Контролируйте онлайн- и офлайн-состояние. Панели и оповещения регистрации помогают администраторам обнаруживать отказы конечных точек, сбои филиалов и подозрительную активность.

Создавайте резервные копии конфигурации registrar и настроек сервиса местоположений. Если сервер восстанавливается или мигрирует, записи учетных записей, учетные данные, настройки домена и маршрутизационные связи должны оставаться согласованными.

Часто задаваемые вопросы

Может ли SIP-вызов работать без регистрации?

Да, в некоторых статических peer-to-peer или транковых конфигурациях. Однако пользовательские конечные точки обычно полагаются на регистрацию, чтобы система знала, куда направлять входящие запросы.

Почему зарегистрированный телефон не принимает вызовы?

Сохраненный Contact может быть недостижим, правила firewall могут блокировать сигнализацию или медиа, маршрутизация может быть ошибочной, либо PBX может не использовать эту регистрационную запись для входящих вызовов.

Обрабатывает ли Registrar голосовое аудио?

Обычно нет. Он управляет местоположением конечной точки и состоянием регистрации. Голосовая медиа обычно передается отдельно через RTP-пути, медиасерверы, SBC или прямые соединения конечных точек.

Как часто устройства должны обновлять регистрацию?

Интервал зависит от политики сервера, поведения NAT, типа конечной точки и стабильности сети. Очень короткие интервалы увеличивают нагрузку, а слишком длинные могут оставлять устаревшие записи.

Что проверять, если многие телефоны снялись с регистрации?

Проверьте сетевое подключение, DNS, состояние SIP-сервера, службу аутентификации, изменения firewall, истечение сертификатов, события питания, статус SBC и то, не было ли недавно отправлено обновление конфигурации.
