LCD, сокращение от Liquid Crystal Display, представляет собой технологию плоских дисплеев, в которой используются жидкокристаллические материалы, поляризаторы, электроды и система подсветки для вывода изображений, текста, графики, видео и информации пользовательского интерфейса. Она широко применяется в офисных мониторах, встроенных терминалах, промышленных панелях, медицинских устройствах, диспетчерских, киосках, коммуникационном оборудовании, бытовой электронике, системах зданий, транспортных табло и общественных информационных экранах.

С точки зрения развертывания ценность LCD заключается не только в способности показывать четкий визуальный контент. Настоящее преимущество формируется сочетанием тонкой конструкции, предсказуемого энергопотребления, зрелой цепочки поставок, широкого диапазона размеров, гибкого монтажа, стабильного качества изображения и совместимости со многими интерфейсами управления. Эти качества делают технологию подходящей как для обычных офисов, так и для специализированного оборудования.

От компонента отображения к активу развертывания

Когда для проекта выбирают дисплей, решение редко основано только на качестве изображения. Инженеры, системные интеграторы, управляющие объектами и проектировщики продуктов также учитывают толщину, вес, способ монтажа, тепловыделение, бюджет питания, дистанцию просмотра, яркость, тип интерфейса, доступ для обслуживания и долгосрочную доступность.

LCD-панели хорошо проявляют себя во многих практических аспектах. Они могут быть достаточно тонкими для настенных экранов, достаточно компактными для встроенных устройств, достаточно большими для переговорных комнат и достаточно прочными для многих промышленных панелей при правильной конструкции корпуса.

Именно поэтому технология LCD продолжает использоваться во множестве сценариев развертывания, даже когда развиваются другие технологии отображения. Она обеспечивает сбалансированное сочетание стоимости, производительности, доступности и удобства интеграции.

Тонкая конструкция и эффективное использование пространства

Одним из самых сильных преимуществ развертывания является плоская и легкая конструкция. По сравнению со старыми технологиями отображения LCD-экранам требуется гораздо меньшая глубина, поэтому их легче устанавливать в столы, шкафы, консоли, киоски, стойки, настенные панели, приборные панели автомобилей, медицинские тележки и передние панели оборудования.

В офисах это означает больше рабочего пространства и более аккуратную прокладку кабелей. Во встроенных системах это позволяет проектировщикам создавать более компактные и легкие устройства. В диспетчерских несколько дисплеев можно установить на стенах или консолях без чрезмерного расхода места.

В средах с высокой плотностью оборудования физический профиль дисплея напрямую влияет на эффективность компоновки. Более тонкий экран может улучшить воздушный поток, облегчить сервисный доступ, повысить эргономику оператора и предоставить больше вариантов монтажа.

Энергопотребление и контроль тепла

LCD-экраны обычно эффективны для длительной работы, особенно если яркость настроена правильно. Потребление зависит от размера экрана, типа подсветки, уровня яркости, частоты обновления, разрешения и режима использования, но технология хорошо подходит для сред, где дисплеи активны много часов каждый день.

Более низкое потребление также помогает уменьшить тепловыделение. Это важно в закрытых терминалах, промышленных шкафах, медицинских устройствах, небольших киосках и консолях управления, где возможности теплового проектирования ограничены. Меньше тепла поддерживает больший срок службы компонентов и снижает потребность в интенсивном охлаждении.

При крупных развертываниях экономия энергии становится заметнее. Здание с большим числом мониторов, киосков, статусных панелей, комнатных экранов и цифровых вывесок получает более предсказуемое энергопланирование и более простое управление электрической нагрузкой.

Читаемый визуальный вывод для ежедневной работы

Стабильное отображение текста и интерфейса

Во многих сценариях развертывания используются интерфейсы с большим количеством текста, а не полноформатное видео. Это могут быть меню, информационные панели, страницы состояния устройств, списки тревог, экраны настройки, таблицы, отчеты, окна статуса вызовов, карты и панели мониторинга. Технология LCD хорошо подходит для стабильного, четкого и структурированного отображения информации.

Это делает ее практичной для офисной работы, промышленных HMI-панелей, медицинских приборов, систем управления сетью, POS-терминалов и сервисных киосков. Четкий текст снижает утомляемость оператора и помогает пользователям быстрее принимать решения.

Широкий выбор разрешений

LCD-продукты доступны во множестве разрешений: от малых встроенных панелей до высокоразрешающих настольных и профессиональных мониторов. Это позволяет проектировщикам подбирать дисплей под объем информации, который нужно показать.

Небольшому устройству может быть достаточно простого экрана состояния, тогда как диспетчерская может требовать высокоразрешающих компоновок с картами, видеопотоками, тревогами, графиками и несколькими окнами приложений. Широкий диапазон разрешений делает проектирование системы более гибким.

Регулируемая яркость

Управление яркостью важно при развертывании. Экран в яркой общественной зоне может требовать более высокой яркости, а экран в офисе, больничной палате, диспетчерской или ночной среде — более низкой яркости для уменьшения бликов и нагрузки на глаза.

Регулируемая подсветка позволяет одной и той же технологии дисплея работать в разных условиях освещения. Некоторые системы также поддерживают автоматическую регулировку яркости с помощью датчиков внешней освещенности.

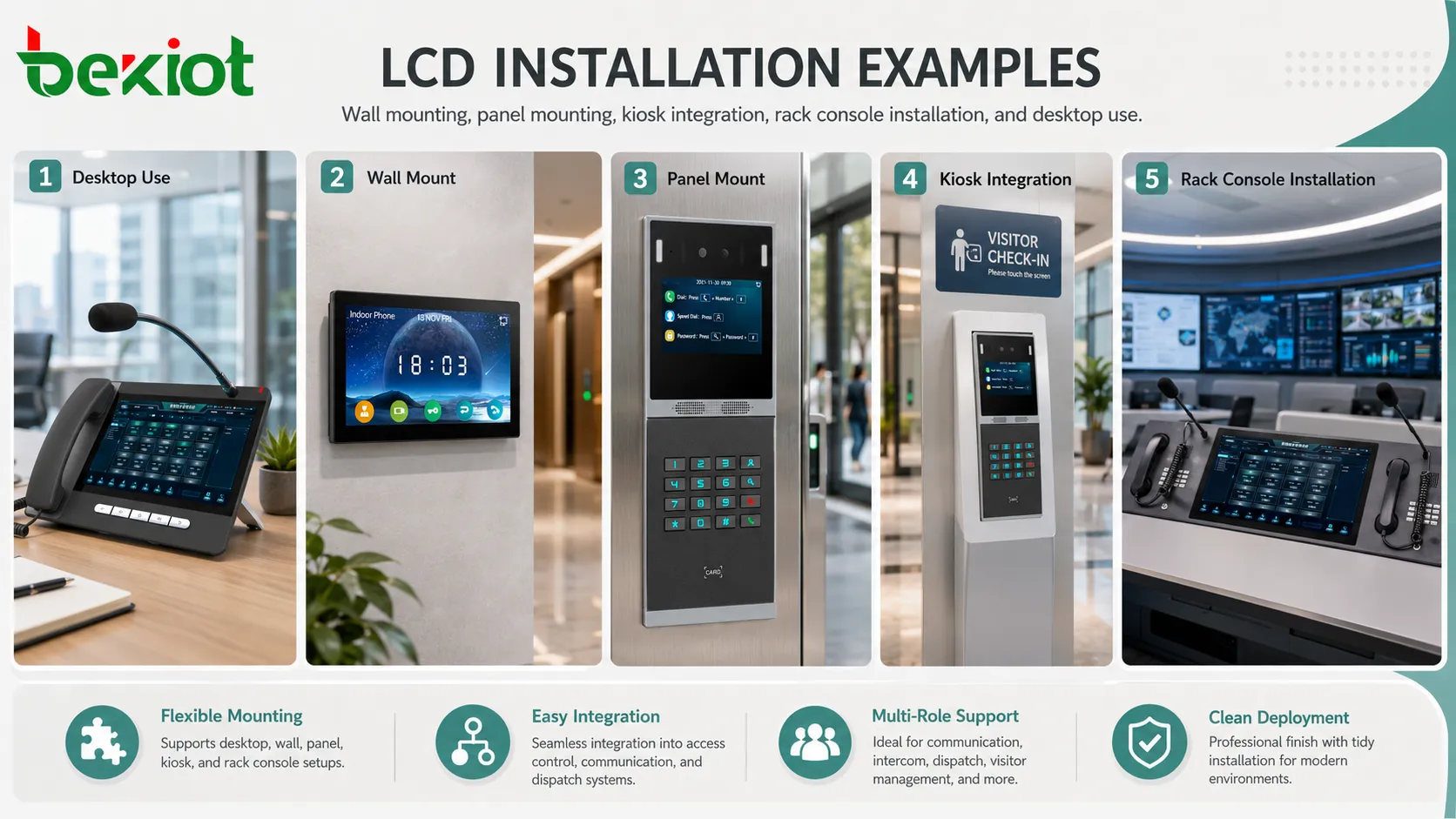

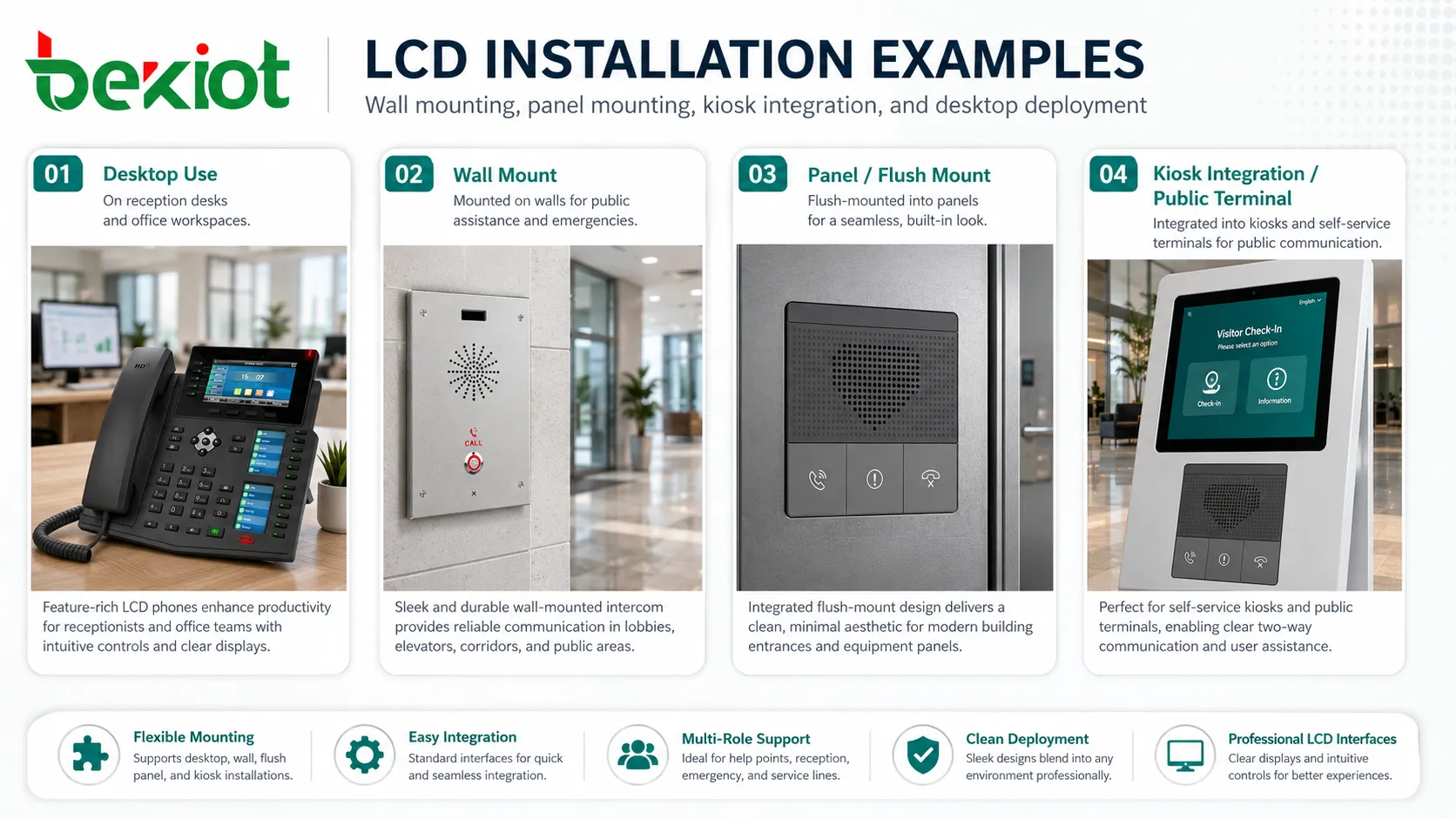

Гибкость установки в реальных проектах

LCD-дисплеи могут развертываться во многих физических форматах. Они могут устанавливаться как настольные мониторы, настенные дисплеи, панели open-frame, экраны консоли стойки, сенсорные терминалы, встроенные HMI-модули, экраны переносных устройств, автомобильные дисплеи или панели цифровой вывески.

Варианты монтажа также разнообразны. В зависимости от модели дисплей может поддерживать крепление VESA, монтаж в панель, заподлицо, на кронштейн, на рычаг, интеграцию в киоск или установку в индивидуальный корпус. Это дает интеграторам больше свободы при проектировании рабочих мест, общественных терминалов, производственного оборудования и станций мониторинга.

Гибкость развертывания особенно полезна в проектах с несколькими ролями пользователей. Операторам могут быть нужны большие экраны панелей, техникам — встроенные панели обслуживания, посетителям — киоски, а руководителям — офисные мониторы. Зрелая экосистема дисплеев упрощает поддержку всех этих требований.

Совместимость интерфейсов и системная интеграция

Распространенные интерфейсы дисплеев

LCD-модули и мониторы могут поддерживать разные типы подключений, такие как HDMI, DisplayPort, VGA, DVI, LVDS, eDP, MIPI, USB-C или специализированные встроенные интерфейсы в зависимости от категории продукта. Такая совместимость облегчает интеграцию в потребительские, офисные, промышленные и встроенные системы.

В офисах и конференц-залах стандартные интерфейсы упрощают подключение к ПК, ноутбукам, док-станциям, медиаустройствам и системам презентаций. Во встроенных продуктах интерфейсы уровня платы позволяют компактно интегрироваться с основными платами управления.

Поддержка сенсорного экрана

Многие развертывания LCD включают сенсорный ввод. Резистивные, емкостные, инфракрасные и оптические сенсорные технологии могут сочетаться с экраном в зависимости от среды и сценария применения.

Сенсорная интеграция ценна для киосков, промышленных HMI, медицинских тележек, панелей переговорных, терминалов управления зданиями, торговых автоматов, устройств самообслуживания и интерфейсов контроля доступа. Дисплей становится одновременно устройством вывода и поверхностью ввода.

Встроенные варианты управления

При проектировании продукта LCD-модули могут сочетаться с контроллерами, драйверными платами, платами подсветки, сенсорными контроллерами, преобразователями интерфейсов и настройками прошивки. Это позволяет производителям адаптировать дисплей к конкретным функциям оборудования.

Например, промышленному терминалу могут потребоваться работа в широком температурном диапазоне, фиксированное управление яркостью, сенсорный ввод в перчатках и герметичная передняя панель. Офисный монитор, напротив, может уделять больше внимания качеству цвета, настройкам комфорта и нескольким входным портам.

Стоимость, доступность и ценность жизненного цикла

Технология LCD зрелая и массово производимая. Это создает широкую цепочку поставок с множеством размеров панелей, форматов, разрешений, уровней яркости и ценовых диапазонов. Для проектного развертывания такая доступность помогает выбрать практичный баланс между производительностью и стоимостью.

Стоимость не ограничивается ценой покупки. Важны также монтаж, монтажные аксессуары, энергопотребление, требования к обслуживанию, доступность замены и совместимость с существующей инфраструктурой. Дисплей, который легко найти и заменить, снижает долгосрочные эксплуатационные риски.

Для продуктов с длительным жизненным циклом доступность панели все равно следует тщательно проверять. Потребительские модели могут быстро меняться, а промышленные или встроенные дисплеи часто обеспечивают более длительную непрерывность поставок. Правильный выбор класса продукта важен для будущего обслуживания.

Адаптация к среде

Офисы и внутренние зоны

В офисах LCD-экраны используются для рабочих мест, переговорных комнат, приемных дисплеев, панелей расписания, информационных панелей и систем совместной работы. Основные приоритеты — комфорт, разрешение, стабильность цвета, низкая нагрузка на глаза и надежная ежедневная работа.

Регулируемые подставки, антибликовые поверхности, режимы снижения синего света и эргономичный монтаж могут улучшить опыт пользователя при длительной работе.

Промышленные панели и панели оборудования

В промышленном использовании дисплей может нуждаться в защите от пыли, вибрации, перепадов температуры, электрических помех, влаги, масла, чистящих химикатов или механических ударов. Сама панель — только часть конструкции; корпус, герметизация, заземление, экранирование и монтаж не менее важны.

Промышленные LCD-терминалы часто используют усиленное фронтальное стекло, герметичные рамки, панели с широким температурным диапазоном, яркую подсветку и прочные разъемы для работы в тяжелых условиях.

Общественные терминалы и самообслуживание

Киоски, билетные автоматы, навигационные терминалы, парковочные платежные станции и общественные справочные системы требуют экранов, которые остаются читаемыми и простыми в использовании. Дисплею могут понадобиться сенсорная поддержка, защита от вандализма, управление яркостью и защита при непрерывной эксплуатации.

При общественном развертывании дизайн интерфейса и расположение экрана столь же важны, как характеристики панели. Пользователи должны видеть и использовать экран без путаницы.

Транспортные и автомобильные системы

Транспортная среда может включать вибрацию, меняющиеся условия освещения, ограниченное пространство и непрерывную работу. LCD используются в приборных панелях, пассажирских информационных дисплеях, билетных системах, железнодорожных панелях, морских дисплеях и автомобильных терминалах.

При развертывании следует учитывать читаемость на солнце, температурный диапазон, ударостойкость, стабильность питания и прочность крепления.

Визуальные характеристики, которые нужно проверить

Яркость должна соответствовать месту установки. Экран у окон, на улице в тени или в светлом холле требует другого уровня яркости, чем экран в затемненной диспетчерской.

Угол обзора важен, когда несколько пользователей смотрят на один экран. Широкие углы полезны в переговорных комнатах, пунктах мониторинга, общественных дисплеях и панелях оборудования, на которые смотрят с разных позиций.

Контраст и качество цвета влияют на читаемость и интерпретацию. Для офисной и мониторинговой работы стабильный контраст помогает читать элементы интерфейса. Для дизайна, медицинской визуализации и инспекции точность цвета может стать более важной.

Время отклика и частота обновления могут иметь значение для видео, игр, потоков с камер в реальном времени или движущейся графики. Для статических панелей и текстовых дисплеев читаемость и стабильность часто важнее быстрой передачи движения.

Обслуживание и долгосрочная надежность

Обслуживание LCD обычно связано с очисткой экрана, работой подсветки, стабильностью разъемов, состоянием адаптера питания, надежностью крепления, настройками прошивки и защитой от среды. В коммерческих и промышленных развертываниях профилактические осмотры помогают уменьшить неожиданные отказы.

Следует учитывать старение подсветки. Со временем яркость может снижаться, особенно при высокой яркости или длительной работе. Системы 24/7 должны использовать модели, рассчитанные на непрерывную эксплуатацию, а не обычные потребительские экраны.

Сенсорные поверхности могут требовать дополнительного ухода. Царапины, химические чистящие средства, пыль, жир, перчатки, капли воды или поврежденные защитные пленки могут влиять на удобство использования. Процедуры очистки должны соответствовать материалу экрана и среде применения.

Рекомендации по выбору для развертывания

Начинайте с сценария использования, а не только с размера панели. Дисплей диспетчерской, панель киоска, офисный монитор, встроенный терминал и автомобильный экран имеют разные требования к яркости, углу обзора, монтажу, прочности, интерфейсу и питанию.

Проверьте рабочую среду. Температура, влажность, солнечный свет, пыль, вибрация, частота очистки, электрические помехи и поведение пользователей могут влиять на работу дисплея. Экран, который хорошо работает на столе, может оказаться ненадежным в общественном киоске или заводском шкафу.

Согласуйте интерфейс с хост-системой. Встроенным продуктам могут потребоваться специальные интерфейсы панели и поддержка драйверов, тогда как офисным развертываниям могут понадобиться HDMI, DisplayPort, USB-C или совместимость с док-станциями.

Учитывайте жизненный цикл и замену. Крупные развертывания должны избегать труднодоступных моделей, если долгосрочные поставки не подтверждены. Для общественных или промышленных систем важны запасные части и совместимость монтажа.

Проведите испытание до полного внедрения. Пилотная установка может выявить блики, проблемы угла обзора, отклик сенсора, ошибки высоты монтажа, натяжение кабелей, накопление тепла или проблемы пользовательского интерфейса.

Сила технологии LCD при развертывании заключается в балансе: тонкая конструкция, практичное энергопотребление, зрелая интеграция, гибкий монтаж, широкая доступность и стабильная визуальная производительность.

Часто задаваемые вопросы

Подходит ли LCD-экран для непрерывной работы 24/7?

Это зависит от модели. Некоторые дисплеи рассчитаны на непрерывное коммерческое или промышленное использование, тогда как обычные потребительские мониторы могут не подходить для работы без перерывов.

Что вызывает плохую читаемость после установки?

Частые причины включают недостаточную яркость, блики, неправильный угол монтажа, низкий контраст, неподходящую дистанцию просмотра, загрязненную поверхность или плохое масштабирование интерфейса.

Можно ли использовать LCD-панели на улице?

Можно, если дисплей рассчитан на подходящую яркость, температурный диапазон, герметизацию, защиту от УФ, конструкцию корпуса и читаемость при солнечном свете. Стандартных внутренних экранов обычно недостаточно.

Как очищать сенсорный LCD?

Используйте методы очистки, рекомендованные для поверхности экрана. Избегайте агрессивных химикатов, лишней жидкости, абразивных тканей и давления, которое может повредить покрытия или сенсорные датчики.

Что проверить перед заменой встроенного дисплея?

Проверьте размер, разрешение, тип интерфейса, распиновку разъема, напряжение подсветки, совместимость сенсорного контроллера, монтажные отверстия, поддержку прошивки, уровень яркости и диапазон рабочих температур.
