Выбор между рациями VHF и UHF — это не просто вопрос того, какая радиостанция имеет большую заявленную дальность. В реальных проектах оптимальный диапазон зависит от рельефа, плотности застройки, растительности, высоты антенны, препятствий, помех и того, как радиоволны распространяются при разной длине волны. VHF и UHF относятся к профессиональной двусторонней радиосвязи, но подходят для разных условий эксплуатации.

Для покупателей, системных интеграторов, служб безопасности, управляющих объектами и специалистов по аварийной связи правильный вопрос звучит не «что сильнее?», а «какой диапазон подходит для этой площадки?». Радиосистема для открытой горной местности может требовать другого диапазона, чем система для гостиницы, склада, торгового центра, паркинга или городской стройплощадки.

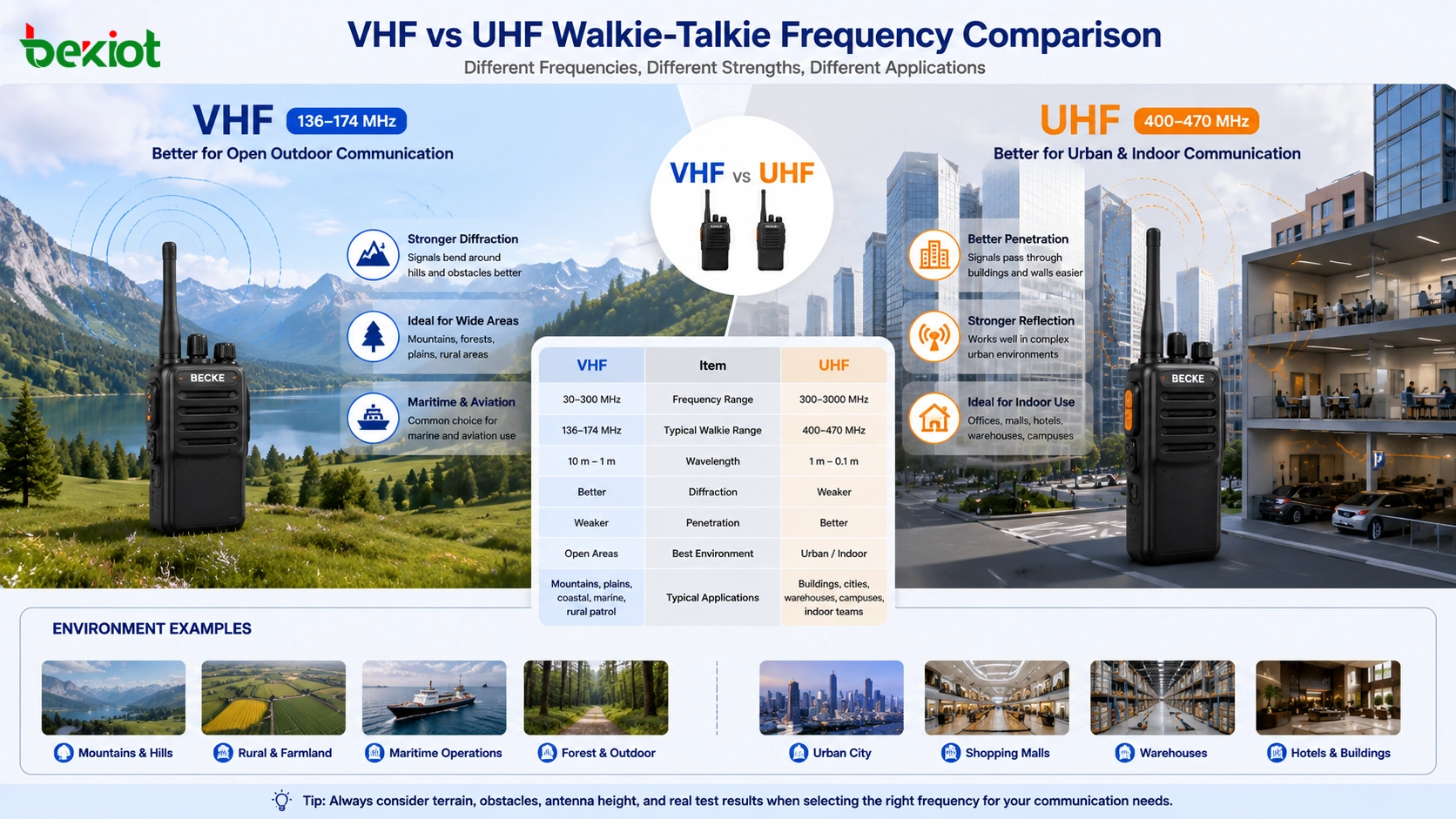

Основные частотные диапазоны и длины волн

VHF означает Very High Frequency. Общий диапазон составляет от 30 MHz до 300 MHz, а длина волны — примерно от 10 метров до 1 метра. Поскольку длина волны относительно велика, VHF часто называют метровым диапазоном. Во многих применениях рации VHF обычно работают примерно в диапазоне от 136 MHz до 174 MHz.

UHF означает Ultra High Frequency. Общий диапазон составляет от 300 MHz до 3000 MHz, или 3 GHz, а длина волны — примерно от 1 метра до 0,1 метра. Поскольку длина волны короче, UHF часто называют дециметровым диапазоном. Во многих применениях рации UHF обычно работают примерно в диапазоне от 400 MHz до 470 MHz.

Эти параметры важны, потому что длина волны напрямую влияет на качество связи. Более длинные волны обычно лучше огибают крупные препятствия, а более короткие волны чаще лучше адаптируются к плотной городской среде, небольшим проемам в зданиях и отраженным путям распространения сигнала.

Дифракция, проникновение и отражение

Многие говорят, что VHF имеет большую дальность, а UHF лучше проникает. Это частично верно, но недостаточно подробно для реального проектирования системы. Чтобы выбрать правильный диапазон, лучше понимать три понятия: дифракция, проникновение и отражение.

Дифракция — это способность радиоволны огибать препятствия. Поскольку VHF имеет большую длину волны, он эффективнее огибает холмы, гребни, крупные деревья и изменения рельефа. Поэтому VHF часто полезен на открытых наружных площадках, в горах, лесах, сельской местности, прибрежных районах и морской связи.

Проникновение — это способность сигнала входить в материалы или проходить через щели, помещения, коридоры, двери, окна и строительные конструкции. UHF часто лучше работает во многих внутренних и городских условиях, потому что более короткая длина волны проходит через меньшие проемы и эффективнее взаимодействует со сложной планировкой зданий.

Отражение также важно. В городах радиоволны встречают бетонные стены, стекло, стальные конструкции, транспорт, лифты, лестничные клетки и узкие коридоры. Сигналы UHF могут отражаться от этих поверхностей и достигать пользователей непрямыми путями. Это одна из причин, почему UHF часто выбирают для коммерческих зданий, гостиниц, кампусов, заводов, торговых центров и парковок.

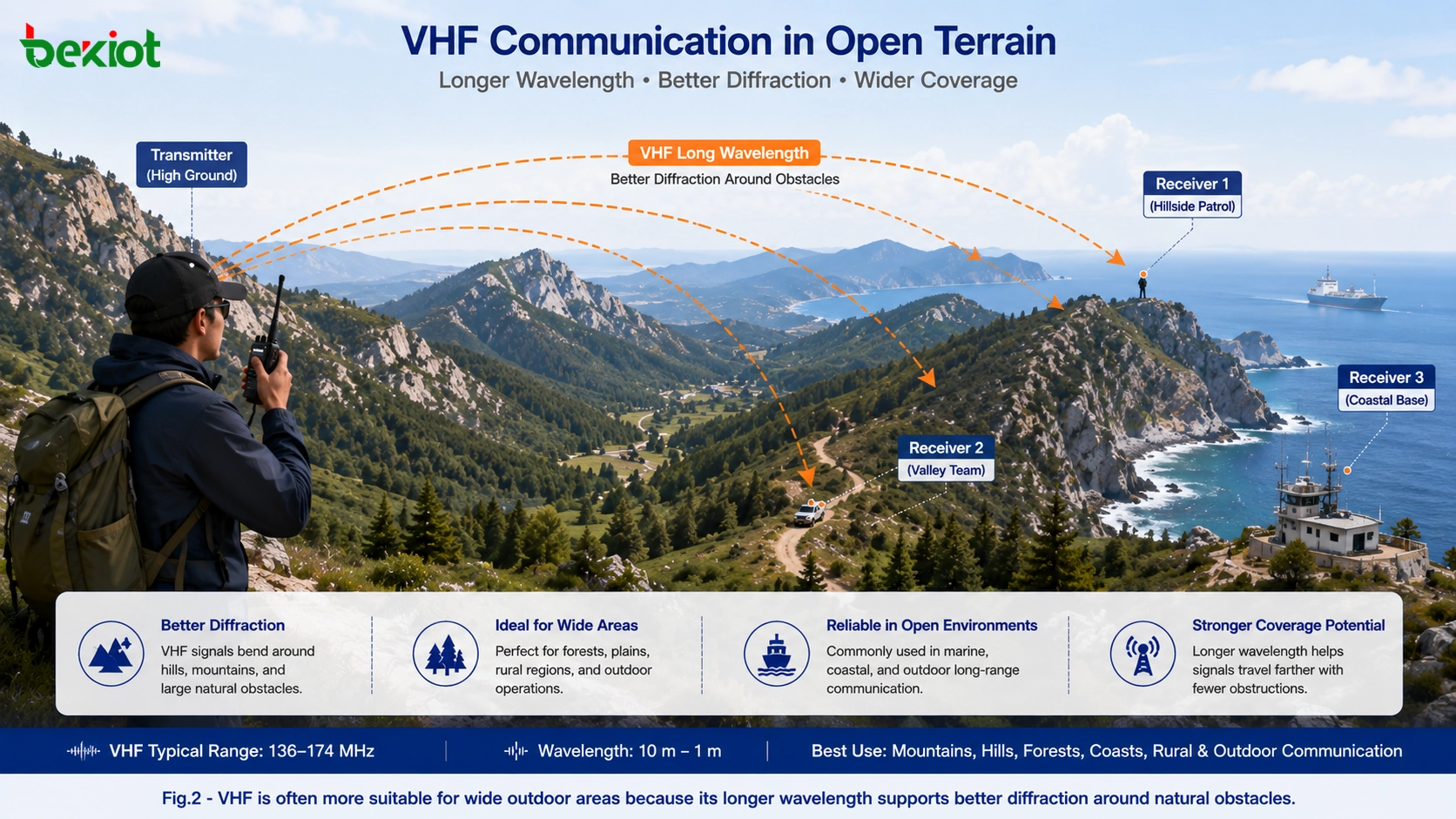

Где VHF обычно работает лучше

VHF обычно лучше подходит для открытой и наружной связи. В районах с меньшим количеством зданий и более широким пространством VHF может обеспечивать стабильное покрытие благодаря хорошим дифракционным свойствам. Он часто применяется на открытых полях, в сельском патрулировании, на фермах, в портах, прибрежных операциях, морской связи, горно-спасательных работах, туристических зонах и задачах наружной охраны.

В горах и холмистой местности большая длина волны VHF помогает сигналу эффективнее огибать рельеф, чем UHF. Это не означает, что VHF может пройти через любую гору, но он часто лучше переносит ситуации, когда путь связи частично закрыт природными препятствиями.

VHF также полезен в морских и авиационно-подобных условиях связи, потому что такие сценарии часто имеют открытое пространство, относительно чистую прямую видимость и потребность в дальнобойной связи. Над водой или открытой сушей VHF может давать надежный результат при правильной высоте антенны и планировании каналов.

Почему UHF распространен в городах и зданиях

UHF широко применяется в городах, потому что городская связь редко имеет чистую прямую видимость. Пользователи могут находиться в комнатах, за стенами, на лестницах, на разных этажах, рядом с лифтами, в подвалах или между зданиями. В таких условиях отражение и адаптация короткой волны часто важнее, чем дифракция на открытой местности.

Поскольку UHF имеет более короткую длину волны, он может лучше работать через небольшие щели и проемы в зданиях. Он также может отражаться от твердых поверхностей и достигать приемников несколькими путями. Поэтому UHF подходит для гостиниц, офисных зданий, торговых центров, складов, заводов, школ, больниц, парковок, строительных площадок и объектов управления недвижимостью.

UHF также полезен, когда команды перемещаются между внутренними и наружными зонами. Например, службе безопасности может понадобиться связь между вестибюлем, подземной парковкой, лифтовым холлом, наружными воротами и диспетчерской. В такой смешанной городской среде UHF обычно дает более практичный баланс.

Растительность, влажность и лесное покрытие

Леса и густая растительность создают особую проблему для радиосвязи. Листья содержат влагу, а молекулы воды могут поглощать часть энергии радиоволн. Этот эффект может ослаблять сигнал, особенно когда листва густая, мокрая или находится прямо между передающей и принимающей радиостанциями.

Сигналы UHF могут сильнее страдать в густой растительности, потому что более короткие волны легче рассеиваются листьями, ветвями и мелкими природными поверхностями. Каждый лист или ветка может отражать или рассеивать часть сигнала, вызывая потери энергии и нестабильное качество связи.

VHF часто лучше подходит для опушек леса, горных патрулей и открытой природной среды, потому что лучше справляется с крупными природными препятствиями. Однако реальные испытания все равно необходимы. Высота местности, положение антенны, влажность, сезон и плотность деревьев могут изменить результат.

Высота антенны и планировка площадки также важны

Выбор частоты — только часть радиопланирования. Высота антенны, качество антенны, положение пользователя, размещение ретранслятора и планировка площадки могут сильно влиять на качество связи. Хорошо установленный ретранслятор UHF может превзойти плохо смонтированную систему VHF, а хорошая VHF-антенна на высокой точке может существенно улучшить наружное покрытие.

Для портативных раций человеческое тело тоже может влиять на передачу сигнала. Когда радиостанцию держат близко к телу, кладут в карман или используют внутри автомобиля, сигнал может частично блокироваться или ослабляться. Поэтому практические испытания должны учитывать реальную позу использования, реальные маршруты движения, работу в автомобиле и ожидаемое поведение пользователей.

В крупных проектах ретрансляторы часто используются для расширения покрытия. Ретранслятор на высокой точке может улучшить связь между зонами, куда портативные рации напрямую не достают. Для зданий могут потребоваться ретрансляторы, распределенные антенны или системы внутреннего покрытия, когда подвалы, туннели или железобетонные конструкции блокируют радиосигналы.

Как выбирать для разных условий

Самый простой метод выбора — начать с типа площадки. Если площадка широкая, открытая, прибрежная, сельская или горная, обычно сначала стоит рассмотреть VHF. Если площадка плотная, городская, внутренняя, многоэтажная или заполнена стенами и металлическими конструкциями, UHF обычно подходит лучше.

Для смешанных условий ответ менее однозначен. Логистический парк может включать склады, открытые дворы, офисы, погрузочные зоны и маршруты транспорта. Кампус может включать аудитории, открытые спортивные площадки, подземную парковку, общежития и посты охраны. В таких случаях лучше протестировать оба диапазона и оценить фактическое покрытие связи.

Надежное испытание должно включать самые дальние точки, слепые зоны, внутренние помещения, лестницы, подвалы, внешние границы, маршруты транспорта, шумные зоны и места, где аварийная связь наиболее важна. Испытания только на открытой площадке рядом с офисом недостаточно.

Практические применения по отраслям

Для сельского хозяйства, лесного хозяйства, прибрежных операций, сельского патрулирования, наружного спасения, крупных туристических зон и горных работ VHF часто является практичным вариантом, потому что эти условия выигрывают от покрытия открытых зон и дифракции вокруг природных препятствий.

Для гостиниц, коммерческих зданий, школ, складов, больниц, торговых центров, жилого управления, городской безопасности и строительных площадок часто выбирают UHF, потому что командам нужна связь через стены, этажи, коридоры, парковки и сложные внутренние пространства.

Для промышленных объектов решение зависит от планировки. Открытая нефтехимическая зона, площадка электростанции или портовая территория может выиграть от VHF или тщательно спроектированной системы ретрансляторов. Заводской цех, подземная галерея, инженерный тоннель или склад со стальной конструкцией может лучше работать с UHF и планированием внутреннего покрытия.

Типичные ошибки планирования

Одна распространенная ошибка — выбирать рации только по заявленной дальности. Заявления о дальности обычно измеряются в идеальных условиях, тогда как реальные площадки включают стены, холмы, транспорт, машины, деревья, электрические помехи и движение людей. Радиостанция с заявленной большой дальностью может плохо работать в плотном здании или подвале.

Другая ошибка — считать проникновение и дифракцию одним и тем же. VHF лучше огибает крупные природные препятствия, но это не значит, что он автоматически лучше работает внутри зданий. UHF может лучше работать в зданиях и городах, но может терять больше энергии в густой растительности или на длинных открытых маршрутах.

Третья ошибка — игнорировать местные правила и лицензирование частот. Профессиональные радиосистемы могут требовать законного выделения частот, планирования каналов и соблюдения региональных правил радиоуправления. Перед крупной покупкой или развертыванием пользователи должны подтвердить, что выбранный диапазон и план каналов разрешены в целевой зоне.

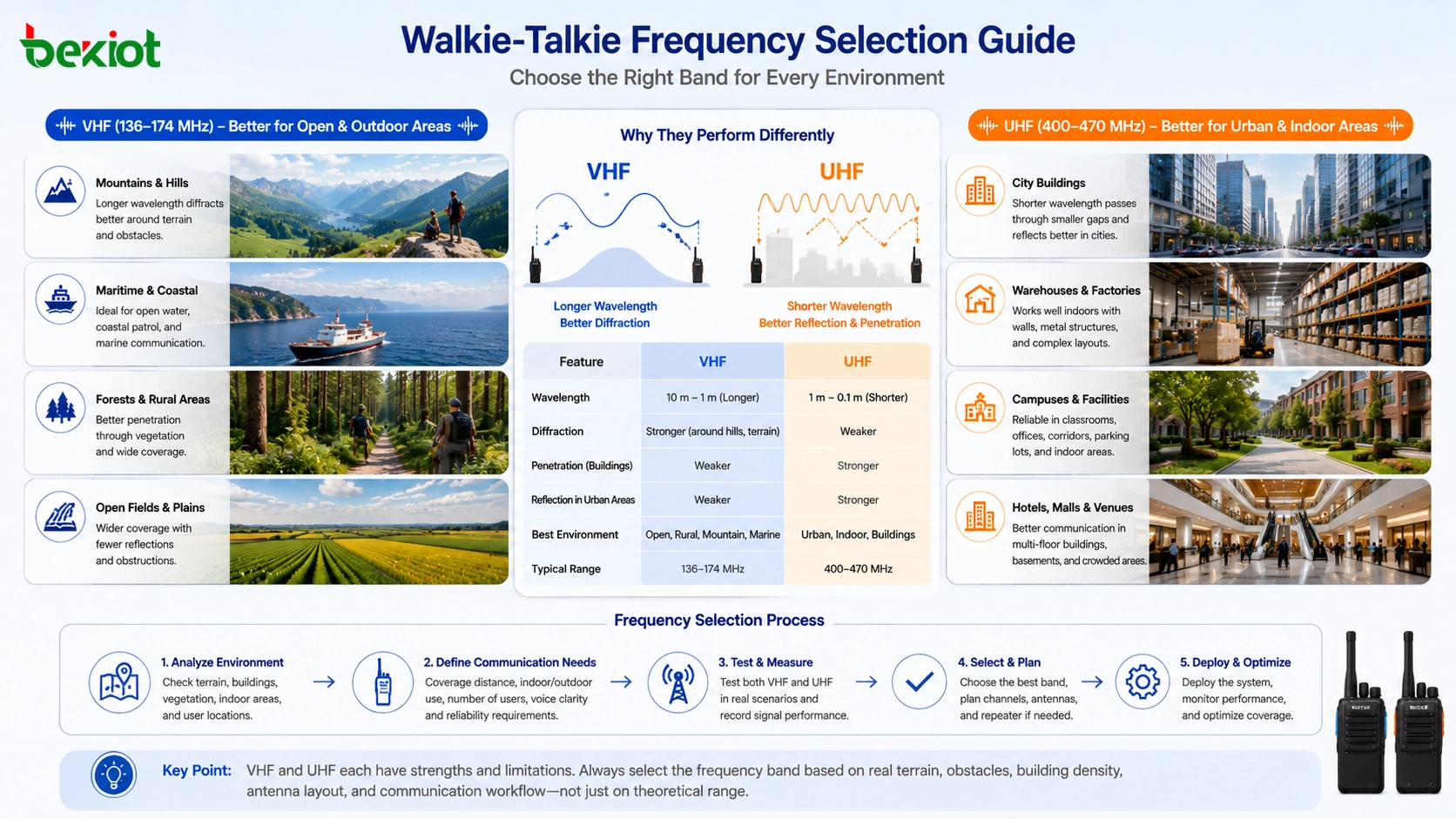

Таблица выбора для покупателей

Рекомендуемый процесс выбора

Профессиональный процесс выбора должен начинаться с обследования площадки. Обследование должно определить рабочие зоны, слепые зоны, ожидаемые маршруты пользователей, аварийные точки, внутренние помещения, внешние границы, подземные пространства и зоны сильных помех. После этого проектная команда может решить, нужны ли VHF, UHF, ретрансляторы, распределенные антенны или гибридная система связи.

Затем необходимо испытать реальные рации в реальных точках. Испытание не должно просто проверять, слышат ли две рации друг друга один раз. Оно должно оценивать разборчивость голоса, стабильность сигнала, успешность вызовов, работу аккумулятора, тип антенны, движение пользователей и постоянство покрытия в нормальных рабочих условиях.

Наконец, следует учесть будущее расширение. Если команда может добавить больше пользователей, зон, ретрансляторов, диспетчерских консолей, RoIP-шлюзов или IP-командных платформ, частотный план должен оставлять место для роста. Хорошее радиопланирование — это не только покрытие сегодня; оно должно поддерживать работу завтра.

Часто задаваемые вопросы

Могут ли VHF- и UHF-радиостанции связываться друг с другом?

Они не могут связываться напрямую, если радиостанция не поддерживает тот же диапазон, частоту канала, шаг канала, тип модуляции и программную конфигурацию. Междиапазонная связь обычно требует ретранслятора, шлюза или специального системного проекта.

Решает ли двухдиапазонная рация все проблемы выбора частоты?

Двухдиапазонная рация дает гибкость, но не отменяет необходимость правильного планирования каналов, законного использования частот, согласования антенн и испытаний на площадке. Окружающая среда по-прежнему определяет, какой диапазон работает лучше.

Всегда ли более высокая мощность передачи улучшает покрытие?

Нет. Более высокая мощность может улучшить некоторые линии, но не решает полностью заблокированные пути, плохое положение антенны, сильные помехи, неподходящий выбор частоты или слабые условия приема. Правильное планирование обычно важнее одной только мощности.

Как компании проверить радиопокрытие перед массовой закупкой?

Испытание должно включать реальные рабочие маршруты, внутренние помещения, подвалы, лестницы, внешние границы, зоны транспорта, машинные зоны и аварийные точки. Его следует проводить в обычных рабочих условиях, а не только на пустой площадке.

Когда следует добавлять ретранслятор?

Ретранслятор следует рассмотреть, когда прямая связь между портативными рациями не покрывает требуемую область, особенно на больших площадках, в горах, тоннелях, подвалах, многоэтажных зданиях или крупных промышленных парках.

Какую информацию подготовить перед запросом радиорешения?

Подготовьте карту площадки, план здания, количество пользователей, ожидаемую зону покрытия, внутренние и наружные маршруты, расположение подвалов или тоннелей, существующее радиооборудование, требования к законному использованию частот и необходимость интеграции с диспетчеризацией или записью.
