В серверных, центрах обработки данных, телекоммуникационных шкафах и помещениях edge-оборудования инженеры часто описывают оборудование как 1U, 2U, 4U или 6U. Эта “U” не является показателем производительности. Это физическая единица высоты, используемая для планирования того, сколько вертикального пространства сервер, коммутатор, шлюз, устройство хранения или другое стоечное оборудование займёт внутри стандартного шкафа.
Понимание этой единицы важно для проектирования. Оно помогает оценить вместимость шкафа, зарезервировать место для будущих устройств, организовать кабели, улучшить воздушный поток и избежать конфликтов монтажа при сдаче проекта.
Базовая единица измерения стоечного оборудования

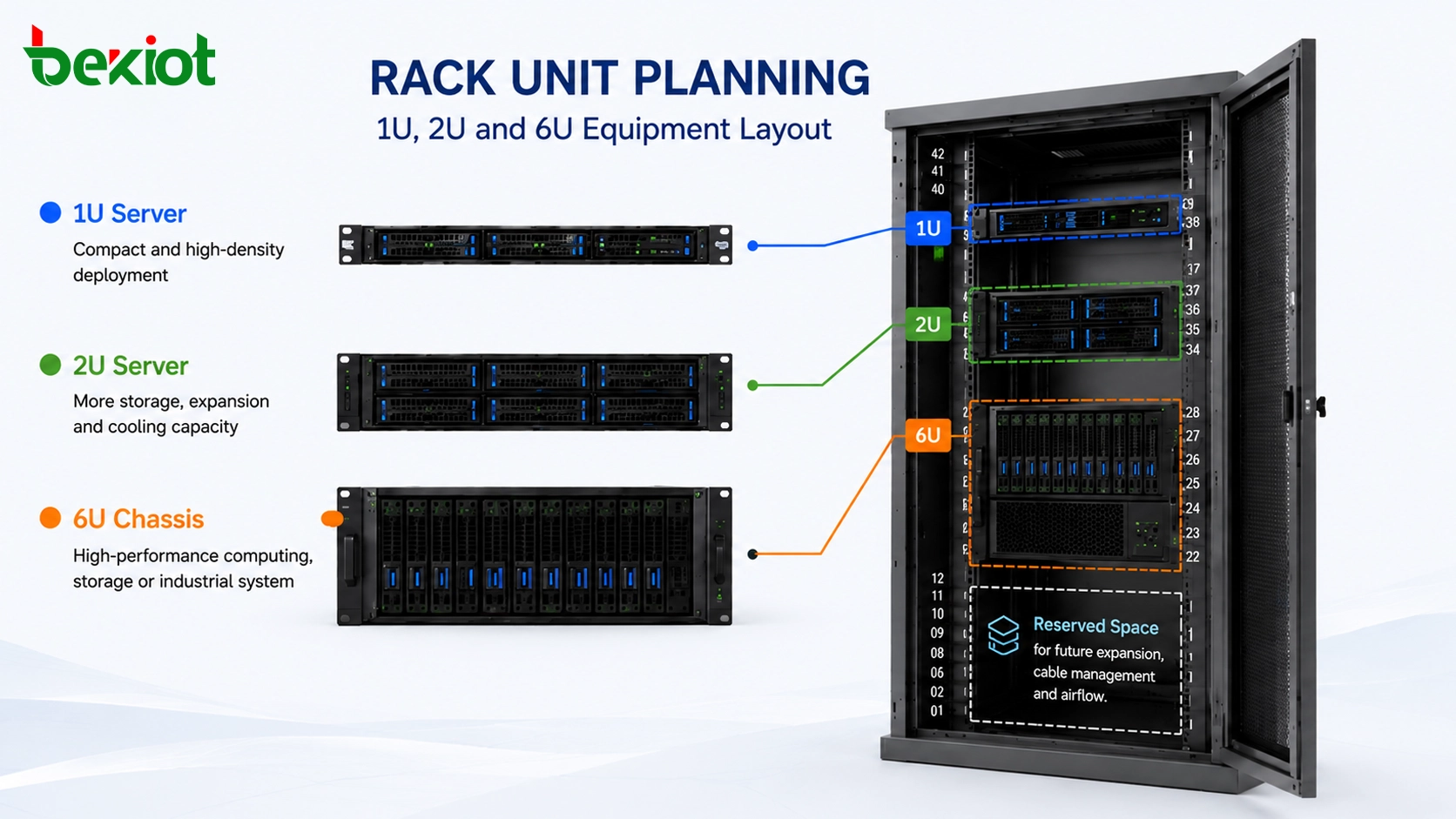

“U” означает “Rack Unit”, стандартную меру высоты для оборудования, устанавливаемого в стойку. Одна rack unit равна 1,75 дюйма, то есть примерно 4,45 сантиметра или 44,45 миллиметра. Если устройство описано как 1U, оно занимает одну rack unit по высоте. Устройство 2U занимает две единицы, а устройство 6U — шесть единиц.
Этот стандарт значительно упрощает планирование. Вместо ручного измерения каждого серверного корпуса инженеры могут использовать значение U, чтобы быстро понять расход пространства в шкафу. Сервер 1U обычно компактен и подходит для высокой плотности. Сервер 2U даёт больше внутреннего пространства для дисков, плат расширения, охлаждения или более производительного оборудования. Более крупные корпуса, такие как 4U или 6U, применяются для хранения, GPU-вычислений, промышленного управления, обработки медиа или специальных систем.
Как маркировка шкафа помогает монтажникам

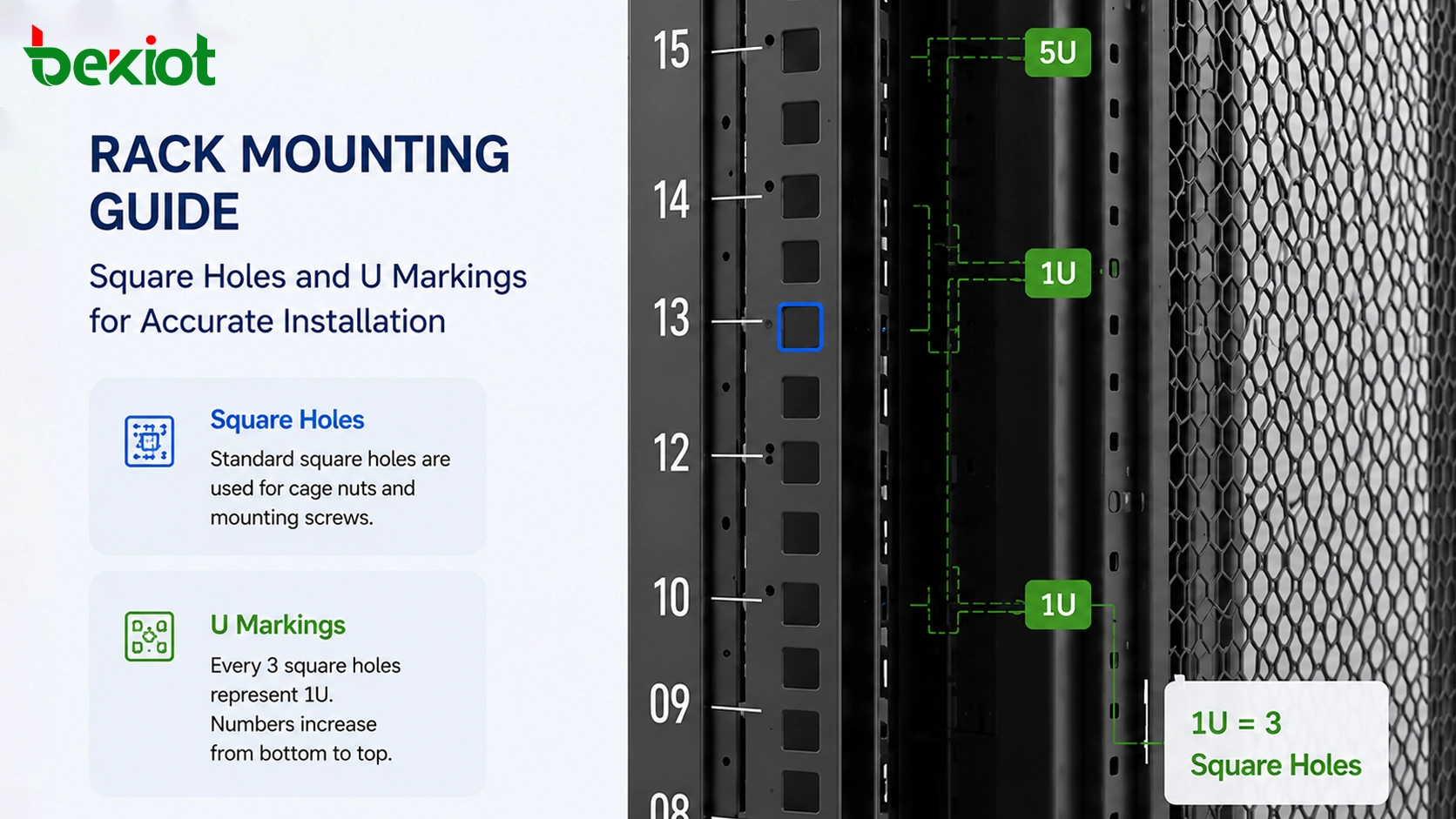

Стандартные серверные шкафы обычно имеют вертикальные монтажные рейки с повторяющимися квадратными отверстиями. Эти отверстия не случайны. Они соответствуют шагу rack unit, а числовые отметки рядом помогают монтажникам определить правильное место для каждого устройства.
Во многих шкафах каждые три квадратных отверстия представляют одну rack unit. Нумерация обычно начинается снизу шкафа и увеличивается вверх. Это позволяет инженерам и монтажникам точно следовать схеме стойки. Например, если в проекте указано, что сервер 2U должен быть установлен с U10 по U11, команда без догадок найдёт нужные монтажные отверстия.
Распространённые высоты шкафов в реальных проектах
Самый распространённый полноразмерный серверный шкаф — 42U. Это значит, что шкаф теоретически может содержать оборудование с суммарной вертикальной высотой 42 rack unit. Если каждое устройство было бы ровно 1U и место не резервировалось, шкаф 42U мог бы вместить 42 устройства 1U.
На практике команды обычно резервируют дополнительное место для патч-панелей, кабельных организаторов, блоков распределения питания, заглушек, путей воздушного потока, сервисного доступа и будущего расширения. Поэтому теоретический максимум не всегда является рекомендуемой плотностью установки.
| Высота шкафа | Типичное применение | Примечания по планированию |
|---|---|---|
| 24U | Небольшие серверные, edge-сайты, филиалы, зоны оборудования у стены | Подходит для небольших внедрений, где пространство и количество устройств ограничены. |
| 42U | Стандартные ЦОД, телеком-комнаты, корпоративные помещения оборудования | Самая распространённая высота шкафа для общего серверного и сетевого размещения. |
| 45U / 48U | Помещения данных большой ёмкости, высокоплотные шкафы, проекты с большим объёмом кабелей | Даёт дополнительное вертикальное пространство для оборудования, кабелей, воздуха и расширения. |
Почему планирование U важно до закупки
При выборе серверов, коммутаторов, коммуникационных шлюзов, систем хранения, устройств безопасности или промышленного сетевого оборудования знание высоты U помогает понять, можно ли установить оборудование в запланированную стойку. Оно также помогает избежать частой ошибки: сначала купить устройства, а потом обнаружить, что места в шкафу недостаточно.
В хорошо спроектированном проекте список оборудования должен включать название устройства, количество, высоту U, позицию установки, требования к питанию, сетевое подключение, тепловыделение и пространство для обслуживания. Эти данные позволяют рассчитать, какой шкаф лучше подходит: 24U, 42U, 45U или 48U.
Расчёт пространства — только первый шаг
Расчёт rack unit показывает, сколько вертикального пространства занимает оборудование, но не решает все задачи проектирования. Шкафу также нужны достаточная глубина, допустимая нагрузка, мощность питания, охлаждение и пространство для прокладки кабелей.
Например, устройство 1U может подходить по высоте, но быть непригодным, если оно слишком глубокое для шкафа, слишком тяжёлое для направляющих или требует заднего кабельного пространства, которое не было зарезервировано.
Будущее расширение должно быть учтено
Многие проекты растут после первой фазы. Позже могут добавляться серверы, коммутаторы, шлюзы, патч-панели, записывающие устройства, средства безопасности или edge-вычислительные блоки. Если шкаф заполнен полностью с самого начала, дальнейшее обновление может потребовать второго шкафа, дополнительных кабелей, новой системы питания и дополнительных монтажных работ.
Практичный дизайн обычно резервирует свободные rack unit для будущего расширения и гибкости обслуживания. Это упрощает модернизацию и снижает риск переделки всей схемы шкафа.
Планирование серверных и коммуникационных шкафов
Планирование rack unit относится не только к IT-серверам. Оно важно для телеком-систем, платформ IP PBX, медиасерверов, диспетчерских платформ, серверов записи, видеошлюзов, RoIP-шлюзов, сетевых коммутаторов, маршрутизаторов, межсетевых экранов и оборудования питания. Любое стоечное устройство должно оцениваться по высоте U перед установкой.

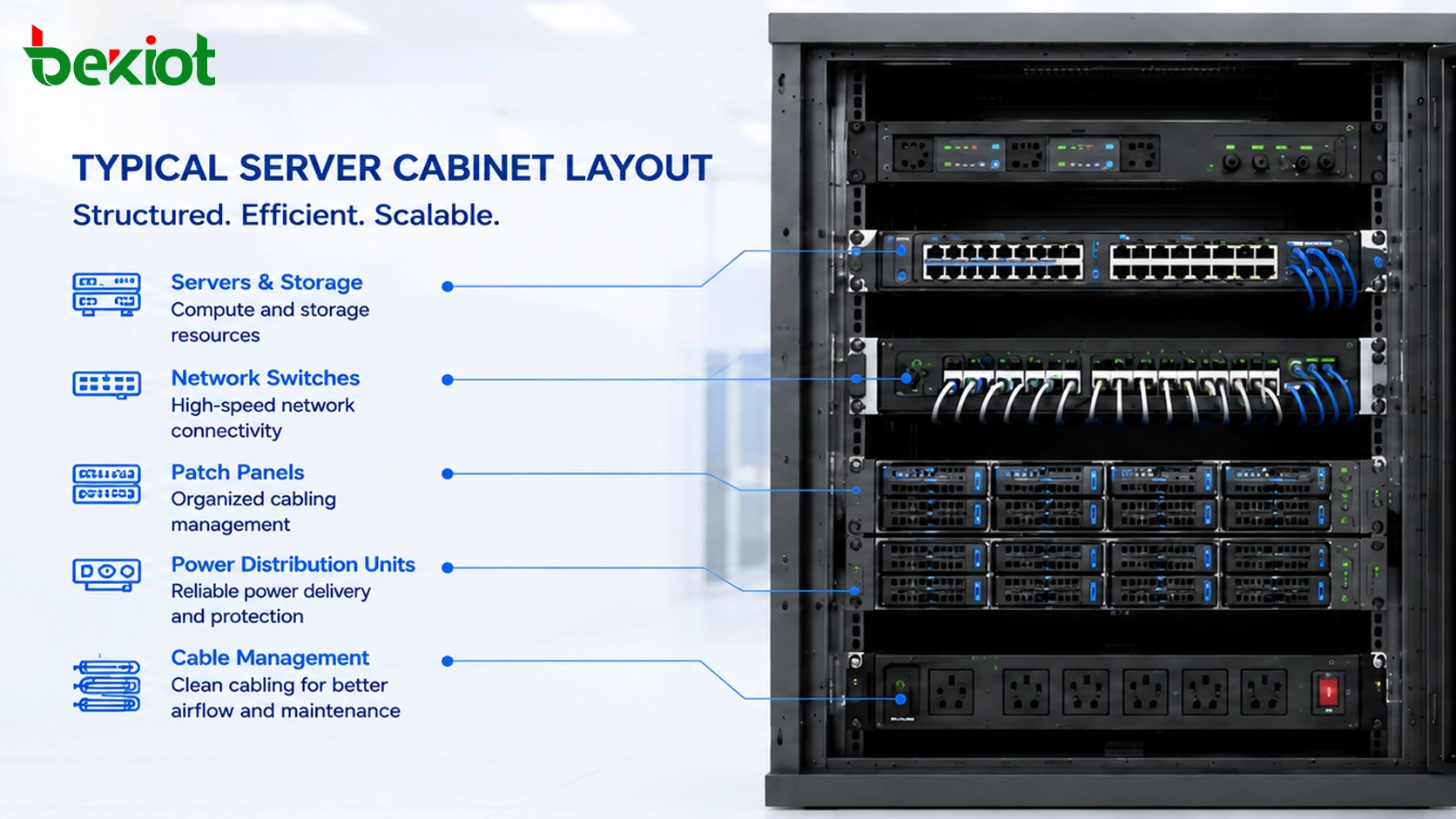

В проекте коммуникационной системы шкаф может содержать и IT-оборудование, и коммуникационную аппаратуру. Например, один шкаф может включать серверы, SIP-платформы, коммутаторы, шлюзы, хранилища, патч-панели и питание. Чёткая схема стойки помогает снизить ошибки подключения и делает структуру системы понятнее для обслуживания.
Рекомендуемый рабочий процесс проектирования
Надёжный план шкафа должен начинаться со списка оборудования. Для каждого устройства проверяют высоту U, глубину, вес, вход питания, направление охлаждения, расположение портов и доступ для обслуживания. Затем инженер создаёт чертёж фасада стойки, определяющий место установки каждого устройства.
Тяжёлое оборудование обычно размещают ниже для устойчивости. Патч-панели и кабельные организаторы располагают рядом с устройствами, которые они обслуживают. Устройства, требующие частой эксплуатации или проверки статуса, по возможности размещают на удобной для обзора высоте.
Проверяйте детали установки до сдачи
До этапа монтажа команда должна подтвердить размер шкафа, тип реек, монтажные аксессуары, распределение питания, заземление, направление ввода кабелей, вентиляцию и доступное сервисное пространство вокруг шкафа. Эти детали часто определяют, будет ли проект стойки работать на объекте без проблем.
В проектах с несколькими шкафами важны единая нумерация и маркировка. ID шкафа, позиция U, имя устройства, карта портов, кабельная метка и метка цепи питания должны соответствовать финальной документации.
Правильно используйте заглушки и кабельные организаторы
Заглушки нужны не только для внешнего вида. Они направляют воздушный поток и уменьшают рециркуляцию горячего воздуха в системах охлаждения спереди назад. Кабельные организаторы держат сетевые и силовые кабели в порядке, снижают изгибную нагрузку и упрощают обслуживание.
Даже если расчёт U выглядит правильным, плохое кабельное управление может сделать шкаф неудобным для обслуживания. Поэтому место в стойке нельзя планировать только вокруг устройств. Кабельные трассы, воздушный поток и сервисный доступ должны проектироваться вместе.
Ценность для владельцев проектов и интеграторов
Правильное планирование U снижает проектные риски. Оно помогает владельцам заранее оценить количество шкафов, площадь помещения, распределение питания и будущую расширяемость до закупки оборудования. Оно также помогает интеграторам подготовить более понятные чертежи, сократить ошибки монтажа и сдать более профессиональную компоновку.
Для ЦОД, телекоммуникаций, промышленной связи, безопасности и умных зданий система rack unit создаёт общий язык между проектировщиками, поставщиками, монтажниками и обслуживанием. Когда все понимают 1U, 2U, 6U и 42U, планирование становится точнее, а коммуникация проще.
Лучший дизайн шкафа — не тот, где заполнена каждая rack unit. Лучший дизайн балансирует плотность оборудования, теплоотвод, кабели, питание, обслуживание и долгосрочную масштабируемость.
FAQ
Всегда ли 1U лучше, потому что экономит место?
Не всегда. Устройство 1U экономит вертикальное пространство, но шасси 2U или больше может обеспечить лучшее охлаждение, больше дисковых отсеков, больше слотов расширения или более удобное обслуживание. Выбор зависит от производительности, плотности и требований сервиса.
Можно ли ставить оборудование разных брендов в один шкаф?
Обычно да, если оно соответствует стандартным размерам стойки, а глубина шкафа, тип реек, нагрузка и аксессуары совместимы. Но глубину устройства и заднее кабельное пространство всегда нужно проверять до закупки.
Сетевые коммутаторы устанавливать сверху или в середине шкафа?
Это зависит от кабельной схемы. Top-of-rack часто используется в ЦОД, а среднее или верхнее размещение может быть удобнее в небольших помещениях. Лучшая позиция сокращает длину кабелей и сохраняет удобство обслуживания.
Сколько свободного места в стойке нужно резервировать?
Единого правила нет, но обычно лучше оставить место для кабельных организаторов, заглушек, будущих устройств и воздушного потока, чем полностью заполнить шкаф на первой фазе.
Входит ли в высоту U ножки оборудования или настольные кронштейны?
Высота rack unit обычно относится к размеру установки в стойку. Настольные ножки, настенные кронштейны или нестойковые аксессуары могут иметь другие размеры, поэтому комплект монтажа и установочный чертёж нужно проверять отдельно.
