При первом чтении исходного кода PJSIP разработчик быстро задает вопрос: почему простой SIP INVITE проходит через множество файлов, модулей, callback и машин состояний?
Ответ — в многоуровневой архитектуре. PJSIP преобразует транспорт, память и события в объекты: аккаунты, вызовы, диалоги, медиасессии и endpoint.
Becke Telcom может применять этот подход в SIP-платформах, диспетчеризации, RoIP-шлюзах, промышленных телефонах, аварийных интеркомах и унифицированной связи.

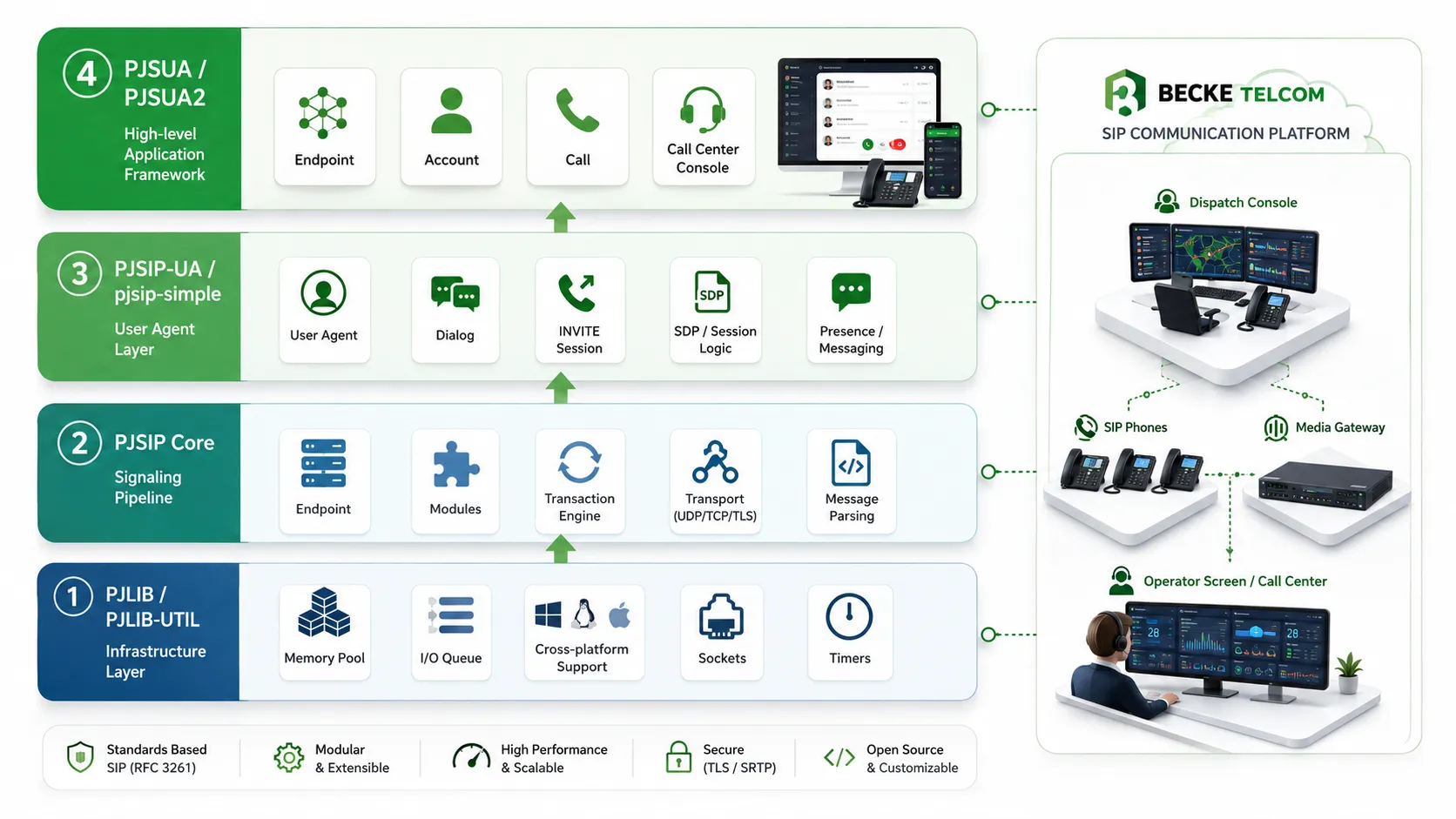

PJSIP как многоуровневая логистическая система
Una forma útil de entender PJSIP es compararlo con una logística. El usuario solo quiere iniciar una llamada, pero detrás existen rutas, reglas, documentos, centros de clasificación y servicios.
Cada capa oculta complejidad y expone una interfaz más práctica. Por eso un INVITE atraviesa varios componentes con responsabilidades separadas.
| Capa PJSIP | Analogía logística | Rol de ingeniería |
|---|---|---|
| PJLIB | Carreteras y camiones | Memoria, hilos, sockets, temporizadores e infraestructura multiplataforma. |
| PJSIP Core | Reglas y documentos | Analiza, enruta, envía y recibe mensajes SIP según RFC 3261. |
| PJSIP-UA | Centro de clasificación | Convierte mensajes SIP en diálogos, sesiones y comportamiento user-agent. |
| PJSUA / PJSUA2 | Mostrador de aplicación | API de alto nivel para cuentas, llamadas, medios, registro y lógica. |
PJLIB и PJLIB-UTIL: инфраструктурный уровень
PJLIB y PJLIB-UTIL resuelven los problemas de base: memoria, compatibilidad, sockets, temporizadores, eventos, hilos, logs y utilidades.
RFC 3261 define SIP, pero no cómo un programa C administra memoria o concurrencia. PJLIB permite que las capas superiores se centren en señalización y medios.
Пул памяти: pj_pool_t
El análisis SIP crea cadenas, cabeceras, URI y estructuras temporales. Con malloc/free frecuentes puede aparecer fragmentación.
pj_pool_t asigna memoria por ciclo de vida y permite liberar un pool completo cuando termina una transacción, diálogo o contexto.
I/O-очередь: pj_ioqueue
Los sistemas SIP usan UDP, TCP y TLS. Linux, Windows y macOS tienen modelos distintos como epoll, IOCP y kqueue.
pj_ioqueue oculta esas diferencias para que una aplicación PJSIP sea portable.
PJLIB resuelve el problema de funcionar con fiabilidad: memoria, concurrencia, temporizadores, sockets y eventos.
PJSIP Core: уровень сигнализации
PJSIP Core es el centro de la señalización. No define la lógica de negocio, sino una canalización estándar y extensible de mensajes SIP.
Gestiona análisis, creación de mensajes, transporte, endpoint, módulos, transacciones y rutas.
Endpoint и модули
pjsip_endpoint es el punto central por el que pasan los mensajes. Los pjsip_module separan transacciones, eventos, user-agent y aplicación.

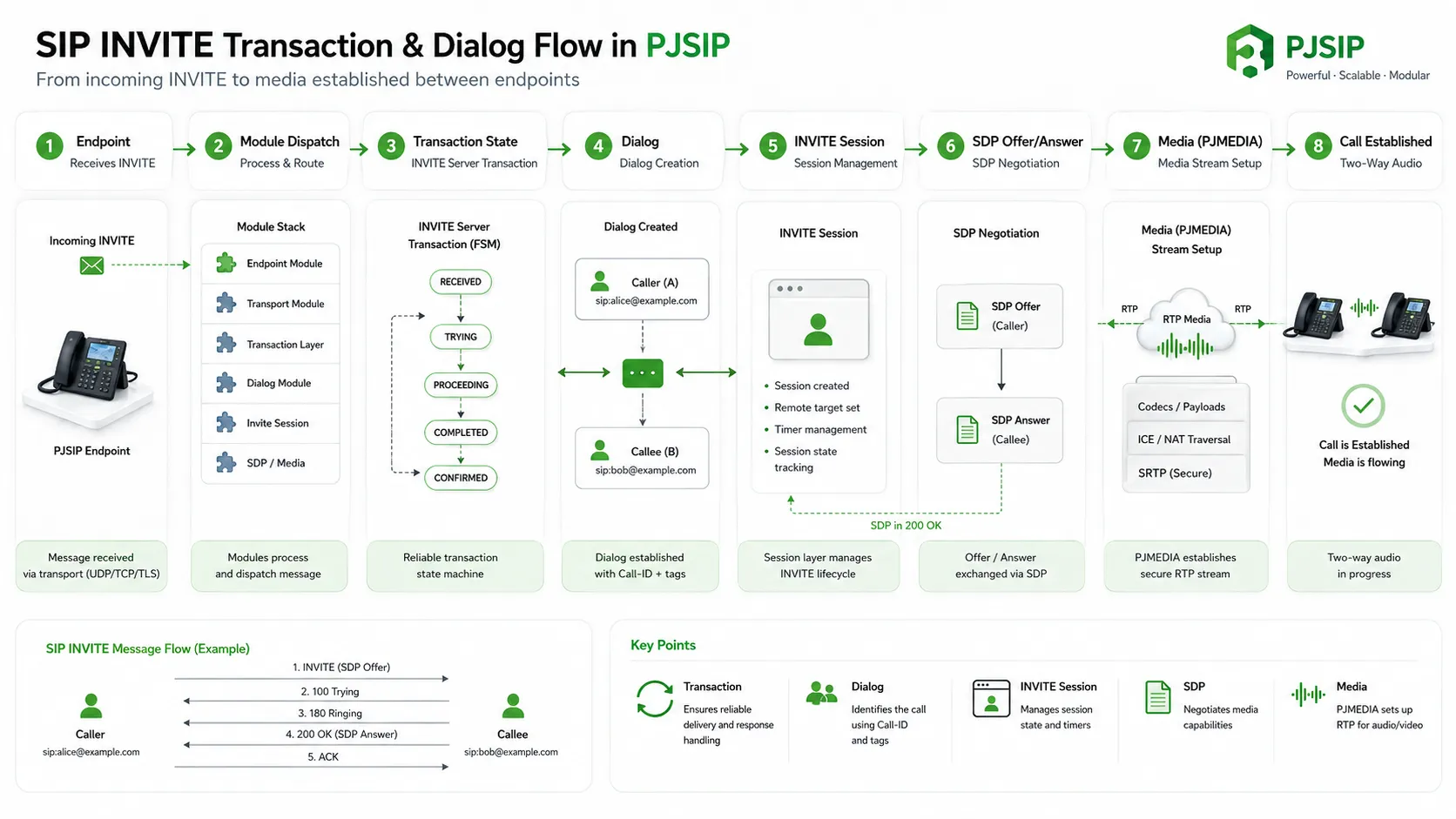

Los paquetes entrantes se convierten en pjsip_rx_data y pasan por parsing, transporte, transacción, UA y callbacks.
Луковая модель SIP
Cada módulo puede inspeccionar o modificar mensajes sin reescribir el núcleo. Esto permite autenticación, logging, routing, seguridad, reescritura y grabación.
Un dispatch SIP puede interceptar INVITE, comprobar identidad, aplicar rutas y enviar llamadas a agentes, teléfonos SIP o estaciones de emergencia.
Транзакция: pjsip_tsx
En SIP, una solicitud y sus respuestas forman una transacción con temporizadores como Timer A, Timer B y Timer D.
pjsip_tsx lo convierte en una máquina de estados y el desarrollador escucha on_tsx_state.
PJSIP-UA: от сообщений к сессиям
RFC 3261 habla de mensajes y cabeceras, pero un agente piensa en responder, poner en espera, transferir y colgar.
PJSIP-UA convierte mensajes SIP en objetos como diálogos y sesiones invite.
Диалог: pjsip_dlg
SIP identifica diálogos con Call-ID, From tag y To tag.
pjsip_dlg mantiene CSeq, rutas, correspondencia, respuestas y estado.
INVITE-сессия: pjsip_inv_session
Una llamada SIP puede incluir INVITE, 100 Trying, 180 Ringing, 183 Session Progress, 200 OK, ACK, PRACK, UPDATE, re-INVITE y BYE.
pjsip_inv_session une esas transacciones e introduce SDP para coordinar con PJMEDIA, RTP, codecs y audio.
pjsip-simple: presence, сообщения и события
En UC, la voz es solo una parte. También se necesitan presencia, mensajes, suscripciones, notificaciones y eventos.
En Becke Telcom, conceptos similares muestran disponibilidad de endpoints, estado de despacho, alarmas y presencia de operadores.
PJSUA и PJSUA2: высокоуровневые фреймворки
La mayoría de aplicaciones no necesitan usar PJLIB o Core directamente. PJSUA y PJSUA2 ofrecen API prácticas.
PJSUA: C API
PJSUA encapsula cuentas, llamadas, registros, medios y audio. pjsua_call_make_call() crea INVITE, diálogo, SDP, medios y estado.
PJSUA2: объектная C++ API
Endpoint, Account y Call permiten desarrollar softphones, clientes de call center y consolas sin escribir SIP bruto.

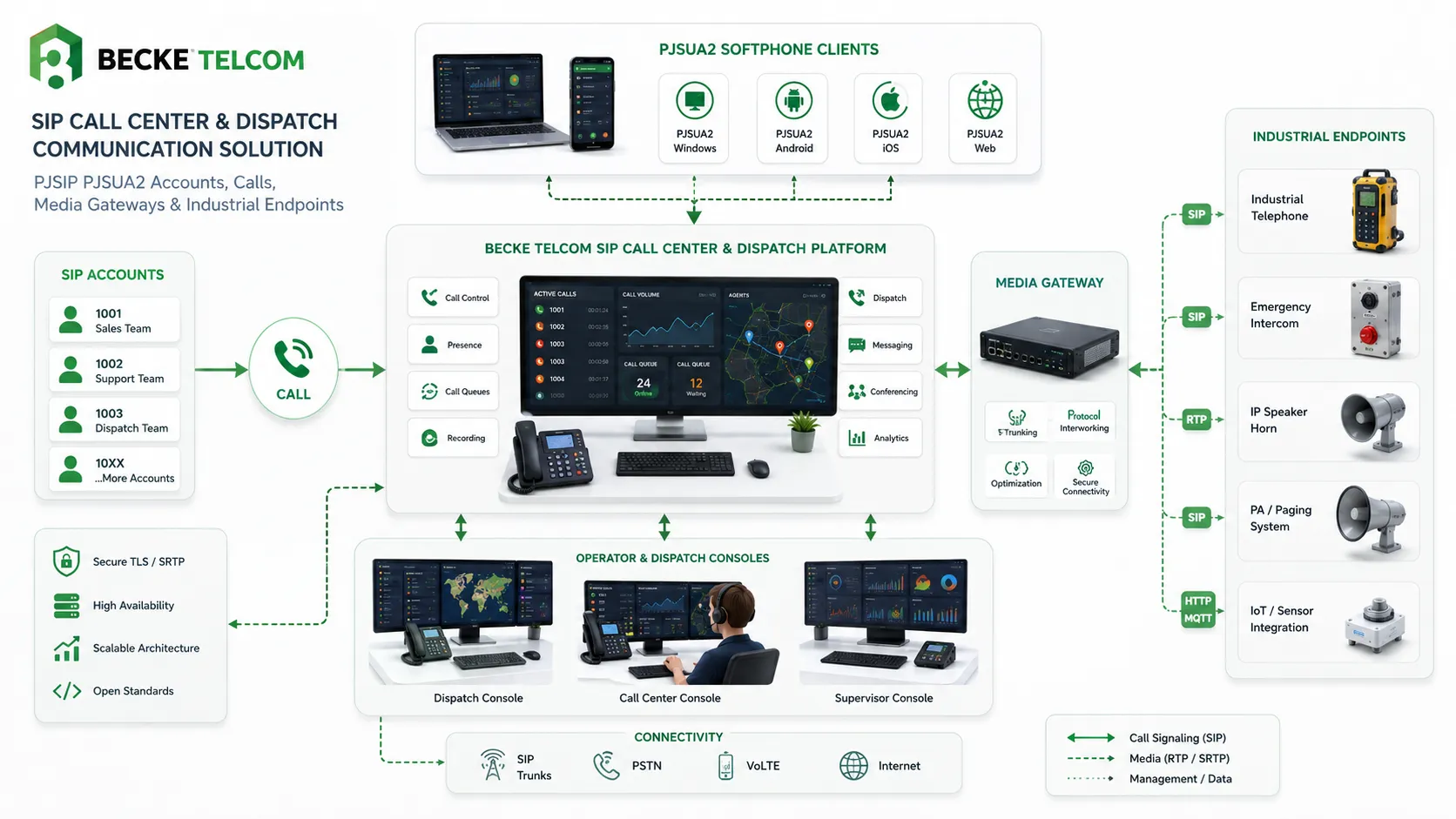

Как PJSIP поддерживает колл-центр и диспетчеризацию
Un call center gestiona registro, llamadas entrantes y salientes, timbre, respuesta, espera, transferencia, conferencia, grabación, rutas, medios y estados.
PJSIP permite crear endpoints con PJSUA2 y servidores avanzados con módulos de bajo nivel, políticas, gateways e integración externa.
Регистрация и аутентификация
Cada agente o dispositivo SIP suele necesitar una cuenta. PJSUA2 encapsula registro, autenticación y estado.
Управление вызовом
Las llamadas son objetos con estados como calling, ringing, confirmed, disconnected o held.
Медиа и SDP
La voz se negocia por SDP y se transmite por RTP. PJSIP y PJMEDIA gestionan codecs, audio, puertos y streams.
Шлюзы и промышленные endpoint
Las soluciones Becke Telcom pueden integrar teléfonos SIP, teléfonos industriales, estaciones de emergencia, RoIP, paging, broadcast y consolas.
Технический взгляд Becke Telcom
Un centro de control puede requerir SIP trunk, IP PBX, teléfonos industriales, intercoms, gateway de radio, PA, CCTV y despacho.
La arquitectura fiable separa transporte, recursos, señalización SIP, diálogo, sesión y workflow de negocio.
PJSIP es potente porque separa la complejidad del protocolo del desarrollo de negocio.
Почему PJSIP использует столько уровней
Las capas resuelven la complejidad de RFC 3261: PJLIB ejecuta, PJSIP Core procesa mensajes, PJSIP-UA gestiona sesiones, y PJSUA and PJSUA2 acelera aplicaciones.
Por eso sirve para embedded, IoT, softphones, vídeo, conferencia, despacho y call centers.
Ценность для разработчиков
Лучшее сопровождение
Los problemas se localizan por capa: memoria, retransmisión, estado de llamada o negocio.
Лучшая масштабируемость
Los módulos agregan autenticación, rutas, logs, monitoreo, grabación y seguridad sin reescribir el stack.
Повторное использование
La misma base SIP puede servir teléfonos, agentes, consolas, gateways y endpoints industriales.
Заключение
PJSIP parece complejo porque un INVITE atraviesa muchas capas, pero esta complejidad es intencional.
Para Becke Telcom, el modelo muestra que una buena plataforma separa transporte, señalización, sesión, medios y lógica de negocio.
FAQ
Почему INVITE проходит через столько файлов?
Porque PJSIP separa transporte, parsing, endpoint, transacción, diálogo, sesión, SDP y callbacks.
Какова роль PJLIB?
Proporciona memoria, sockets, temporizadores, eventos, hilos, logs y abstracción multiplataforma.
В чем разница между Core и UA?
Core procesa mensajes y transacciones; UA gestiona diálogos, sesiones y ciclo de llamada.
Для чего используется PJSUA2?
Para desarrollar softphones, clientes de call center, despacho y herramientas SIP en C++.
Как это помогает Becke Telcom?
Ofrece un modelo para SIP call center, despacho, RoIP, teléfonos industriales y comunicación unificada.
