В средах аварийного управления, общественной безопасности, энергетики, коммунальных служб, транспорта, промышленной эксплуатации и полевых сервисов рации и радиосистемы остаются важнейшими средствами связи для передовых команд. Они просты, быстры и надежны для координации Push-to-Talk. Однако многие проекты сталкиваются с одной и той же практической проблемой: разные радиосистемы часто работают в отдельных и закрытых коммуникационных средах.

Командный центр уже может использовать конвергентную коммуникационную платформу с голосовым диспетчерским управлением, видеосовещаниями, экранами мониторинга, IP-телефонией и связью с тревожными событиями. Персонал на местах может по-прежнему использовать радиостанции. Системы PTT в публичных сетях также могут применяться вместе с частными радиосетями. Без подходящего шлюзового уровня все эти системы работают отдельно, что затрудняет координацию в реальном времени в критический момент.

RoIP-шлюз помогает решить эту задачу, преобразуя радиоголос и управляющее поведение в IP-коммуникационные ресурсы. Он может соединять радиоканалы с SIP-диспетчерскими системами, связывать платформы PTT публичной сети с частными радиосетями и создавать прямое back-to-back соединение между различными радиотерминалами.

Интеграционная проблема в полевой связи

Многие организации модернизировали командные центры современными коммуникационными платформами. Эти системы могут поддерживать IP-телефоны, диспетчерские консоли, видеоконференции, интеграцию мониторинга, тревожные сценарии и единое управление связью. На схеме платформа выглядит полной. Но в реальной работе часто появляется важный пробел: радиосеть остается вне платформы.

Это создает разрыв связи между диспетчерами и полевыми пользователями. Диспетчер работает из IP-командной системы, а персонал на местах использует портативные радиостанции, мобильные радиостанции или частные радиосистемы. Без интеграции радио сообщения приходится передавать вручную. Это замедляет реакцию, увеличивает риск недопонимания и снижает ценность командной платформы.

Роль RoIP-шлюза заключается в том, чтобы включить радиосторону в IP-коммуникационный процесс. Преобразуя радиозвук и PTT-поведение в формат, понятный диспетчерским системам, он расширяет связь командного центра непосредственно на пользователей радио на переднем крае.

Подключение радиостанций к диспетчерской платформе

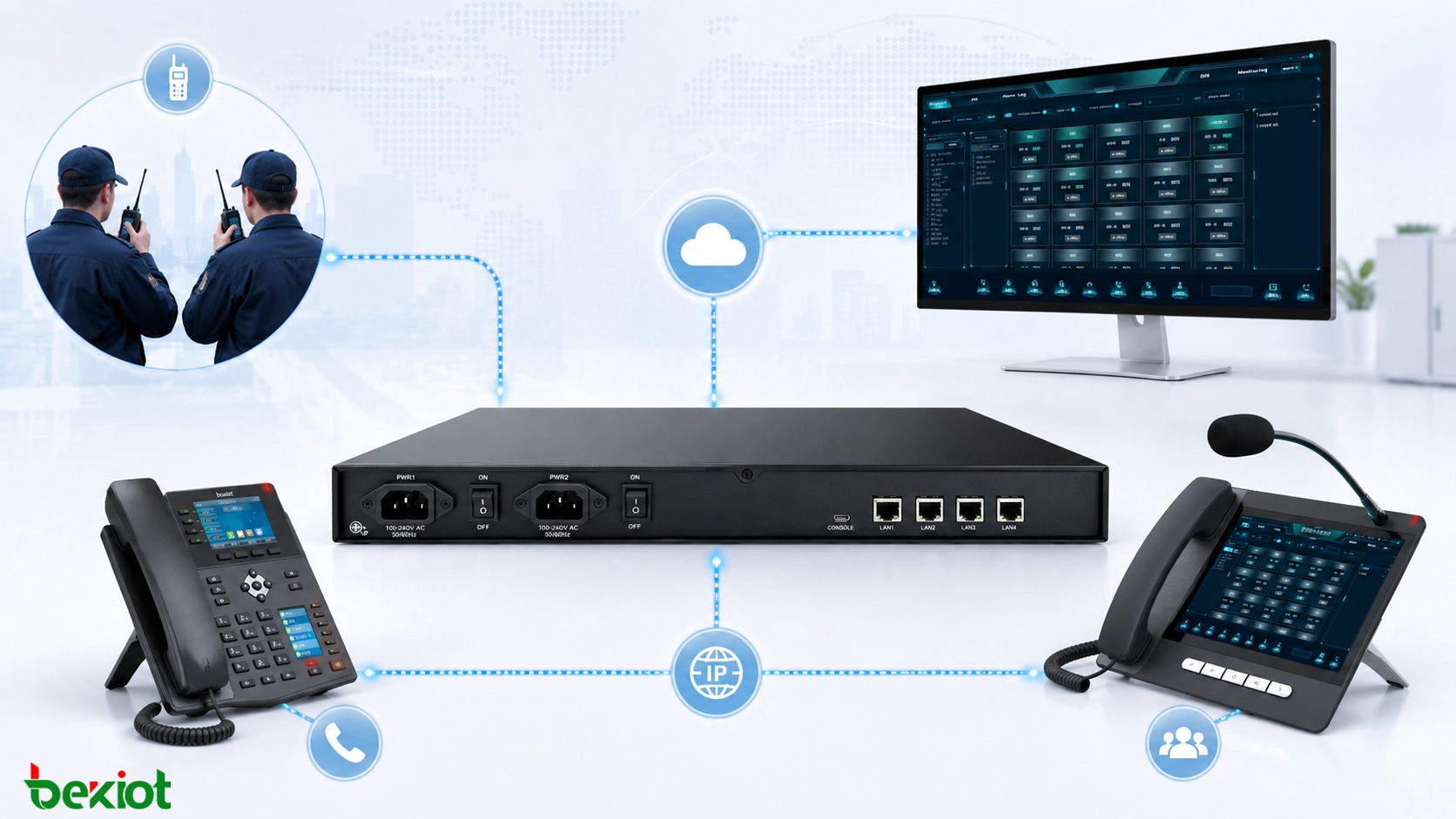

Первый типичный сценарий применения RoIP-шлюза — подключение традиционных радиотерминалов к конвергентной коммуникационной платформе или системе командного диспетчерского управления. В этой модели шлюз преобразует голос со стороны радио в стандартную SIP-связь. После интеграции операторы могут звонить радиопользователям с платформы, а пользователи радио отвечают нажатием PTT.

Это позволяет радиостанциям, IP-телефонам, диспетчерским консолям и коммуникационным платформам работать как единая координированная система. Командному центру больше не нужно вручную переносить сообщения между разными инструментами. Диспетчерские команды достигают полевых пользователей напрямую, а обратная связь возвращается на платформу более структурированно.

Такая модель подходит для строительства командных центров, проектов аварийной диспетчеризации, промышленных диспетчерских, систем связи общественной безопасности и платформ видеосовещаний, которым нужно включить радиоголос в более широкий рабочий процесс.

Реальная ценность RoIP заключается не только в преобразовании аудио. Она состоит в том, чтобы сделать полевые радиостанции usable коммуникационными ресурсами внутри современной IP-диспетчерской среды.

Как SIP упрощает доступ к радио

SIP широко применяется в IP-телефонии, диспетчерских системах, платформах управления вызовами и сетях унифицированной связи. Когда RoIP-шлюз поддерживает SIP, радиоканалы могут подключаться к системам, которые уже понимают SIP-сигнализацию. Это снижает сложность интеграции и облегчает развертывание в существующих IP-коммуникационных проектах.

Например, диспетчер может использовать SIP-консоль для связи с радиоканалом. Шлюз обрабатывает соединение между SIP-стороной и радиостороной, включая передачу аудио и управление PTT. В результате радиоканал становится частью той же коммуникационной среды, что IP-телефоны, диспетчерские терминалы и другие SIP-устройства.

В практической инженерии эта возможность особенно ценна, когда пользователи хотят сохранить существующие радиоактивы и одновременно модернизировать командный центр до IP-коммуникационной платформы.

Связь публичного PTT и частного радио

Второй типичный сценарий — соединение систем Push-to-Talk публичной сети с частными радиосистемами. Публичный PTT, часто основанный на 4G или широкополосных мобильных сетях, стал распространенным благодаря широкому покрытию и гибкому развертыванию. Однако многие организации продолжают опираться на частные радиосети ради локальной надежности, выделенной связи или привычных рабочих процессов.

Проблема в том, что публичный PTT и частные радиосистемы обычно являются двумя разными коммуникационными мирами. Пользователи с одной стороны не всегда могут напрямую говорить с пользователями другой стороны. RoIP-шлюз может выступить мостом между ними.

В более продвинутом развертывании шлюз не только передает аудио. Он может участвовать в управлении правом разговора. Когда пользователь PTT публичной сети нажимает кнопку разговора, шлюз может инициировать PTT-поведение на стороне частного радио. Когда радиосторона заканчивает говорить, шлюз освобождает право разговора. Это делает диалог более естественным и уменьшает задержку по сравнению с простым аудиомостом.

Такая интеграция обычно требует взаимодействия с интерфейсами платформы публичного PTT. Если платформа поддерживает такие методы управления, как SIP INFO, DTMF или другие интерфейсы сигнализации, соединение становится более плавным и проще адаптируется.

Создание прямых back-to-back радиомостов

Третий сценарий более прямой. В некоторых временных операциях может не быть конвергентной платформы и публичной PTT-системы. На объекте могут быть просто две разные радиосистемы, которым нужно общаться друг с другом. В этом случае RoIP-шлюз можно использовать в режиме back-to-back моста.

Один радиоинтерфейс подключается к одной радиосистеме, другой интерфейс — к другой системе. Шлюз находится между ними и соединяет голосовой путь. Когда пользователи с одной стороны говорят, пользователи другой стороны слышат сообщение. Это полезно, когда две команды используют разные частоты, системы или устройства, но нуждаются в быстрой временной координации.

Этот режим особенно полезен для реагирования на ЧС, временных совместных операций, межведомственной координации, спасательных площадок, охраны мероприятий и других ситуаций, где требуется быстрое соединение без построения полной платформы.

Почему важны VOX и COR

В back-to-back радиомосте ключевой технический вопрос заключается в том, как шлюз понимает, что кто-то говорит. Без платформенной сигнализации шлюзу нужен способ обнаружить активность радио и включить правильный аудиопуть. Здесь важны VOX и COR.

VOX, или голосовая активация, определяет наличие речи по аудиовходу. Когда голос обнаружен, шлюз может активировать передачу. COR, или определение carrier-operated relay, распознает состояние радиосигнала и помогает шлюзу понять, активен ли радиоканал.

Аудиобуфер также важен. При быстром переключении PTT первые слова сообщения могут потеряться, если система реагирует слишком медленно. Шлюз с голосовым буфером помогает сохранить начало речи и улучшает разборчивость при переключении радио-радио.

Выбор правильной архитектуры

Правильная модель развертывания зависит от коммуникационной среды пользователя. Если у организации уже есть SIP-диспетчерская система или конвергентная платформа, шлюз должен вводить радиоканалы в эту платформу. Если у пользователя есть публичный PTT и частные радиосистемы, следует рассматривать интеграцию на уровне сигнализации. Если задача временная и простая, back-to-back радиомоста может быть достаточно.

Поэтому RoIP-шлюз не следует выбирать только по количеству интерфейсов. Инженеры должны оценить поддержку протоколов, совместимость SIP, управление PTT, обнаружение VOX и COR, аудиобуфер, веб-конфигурацию, надежность питания, сетевой дизайн и требования долгосрочного обслуживания.

Практическое руководство по выбору RoIP-шлюза

Для проектов, которым нужна стабильная связь радио-IP, четырехканальный RoIP-шлюз Becke Telcom BK-ROIP4 может использоваться как практичный вариант. Он подходит для подключения радиоканалов к SIP-диспетчерским платформам, IP-коммуникационным системам и многоузловым командным сетям, особенно когда существующие радиоресурсы нужно встроить в более широкий коммуникационный workflow.

BK-ROIP4 поддерживает стандартный протокол SIP, имеет четыре гигабитных Ethernet-порта и выполнен в корпусе 1U для стойки. Он поддерживает веб-конфигурацию и удаленное обновление, что упрощает проектное развертывание и ежедневное обслуживание. Устройство использует два входа питания AC и подходит для круглосуточных сценариев связи 7×24 с высокой эксплуатационной надежностью.

Ключевые функции

BK-ROIP4 оснащен четырьмя радиоинтерфейсами RJ45, одним интерфейсом отладки Mini USB и четырьмя гигабитными Ethernet-портами. Он поддерживает сброс к заводским настройкам и предоставляет индикаторы статуса SIP-регистрации, состояния каналов, активности PTT-кнопки, рабочего состояния и тревожного состояния.

Области применения интеграции радио-IP

Интеграция через RoIP-шлюз полезна везде, где радиопользователям нужно общаться с командными центрами, диспетчерами, IP-коммуникационными платформами или другими радиогруппами. Типовые применения включают общественную безопасность, управление ЧС, пожарное реагирование, железнодорожные операции, энергетику, нефтехимические объекты, шахты, лесное хозяйство, транспорт, крупные объекты недвижимости и промышленные парки.

В железнодорожной и транспортной среде интеграция радио-IP помогает соединять эксплуатационные команды, персонал станций, ремонтные службы и центры управления. На энергетических и промышленных объектах она улучшает координацию между полевыми работниками и диспетчерскими. В аварийном реагировании она помогает разным спасательным группам общаться, даже если они прибывают с разными радиосистемами.

Шлюзовой уровень также защищает существующие инвестиции. Вместо замены каждого радиотерминала или перестройки всей системы пользователи могут добавить IP-слой взаимосвязи, постепенно включающий радиосвязь в более единую диспетчерскую архитектуру.

Ключевые технические проверки перед развертыванием

Перед внедрением RoIP-шлюза проектная команда должна сначала подтвердить тип радиосистемы, способ подключения и требования интерфейса. Разные радиотерминалы могут использовать разные аудио, PTT, COR и аксессуарные подключения. Правильная адаптация необходима для стабильной связи.

Вторая проверка — совместимость с платформой. Если целевая система основана на SIP, следует протестировать SIP-регистрацию, маршрутизацию вызовов, поддержку кодеков и поведение диспетчерского управления. Если система должна подключаться к публичной PTT-платформе, необходимо заранее проверить управление правом разговора и совместимость сигнализации.

Третья проверка — операционное поведение. Инженеры должны тестировать задержку голоса, разборчивость аудио, реакцию PTT, чувствительность VOX, обнаружение COR, защиту первого слова, стабильность сети и восстановление после сбоя питания или сети. В критически важных проектах связи эти детали напрямую влияют на опыт пользователя и скорость реагирования.

Заключение

RoIP-шлюз может решить несколько распространенных проблем связи в одном устройстве. Он подключает радиотерминалы к SIP-диспетчерским платформам, связывает публичный PTT с частными радиосистемами и создает прямое back-to-back соединение между разными радиогруппами. Эти три модели делают его ценным для командных центров, аварийных площадок, промышленных операций, транспортных систем и организаций, которым нужна практическая голосовая координация между системами.

Главное — рассматривать шлюз как часть полной коммуникационной архитектуры, а не как простой аудиоадаптер. Поддержка SIP, управление PTT, VOX, COR, аудиобуфер, совместимость с платформой и надежность развертывания влияют на итоговый результат. При правильном выборе и настройке RoIP-шлюз расширяет радиосвязь в современные IP-системы командования и диспетчеризации, сохраняя скорость и простоту традиционной PTT-связи.

FAQ

Что делает RoIP-шлюз?

RoIP-шлюз соединяет системы радиосвязи с IP-сетями. Он может преобразовывать радиоголос в SIP-связь, соединять разные радиосистемы и подключать радиопользователей к диспетчерским платформам или командным центрам.

Может ли RoIP-шлюз соединить рации с диспетчерской платформой?

Да. Если шлюз поддерживает SIP и правильное управление со стороны радио, он позволяет диспетчерам общаться с радиопользователями через IP-диспетчерскую платформу.

Что такое back-to-back радиомост?

Back-to-back мост означает соединение двух разных радиосистем через шлюз без полноценной диспетчерской платформы. Одна сторона говорит, другая получает голос через шлюз.

Почему важны VOX и COR?

VOX определяет речевую активность, а COR определяет состояние радионесущей. Эти функции помогают шлюзу решать, когда передавать или принимать, особенно в сценариях радио-радио.

Где можно использовать BK-ROIP4 ROIP Gateway?

BK-ROIP4 можно использовать в проектах командования и диспетчеризации, промышленных сетях связи, транспортных операциях, системах реагирования на ЧС, шахтах, коммунальных службах и других сценариях, где радиоресурсы нужно подключить к IP-коммуникационным системам.
