Почему одного подключения часто недостаточно

Многие системы рассчитаны на постоянную доступность. Сервер должен оставаться достижимым, контроллер должен продолжать обмен данными, терминал мониторинга должен передавать состояние, а коммуникационное устройство должно быть связано с платформой управления. В такой среде порт является частью сервисного пути.

При использовании одного порта обычные неисправности могут остановить работу. Кабель может быть поврежден, порт коммутатора может выйти из строя, сетевой модуль может стать нестабильным, разъем может ослабнуть, изменение конфигурации может заблокировать трафик, а обслуживание может временно разорвать линию. Без второго пути локальная проблема быстро становится общей аварией.

Резервирование двух портов устраняет эту слабость, предоставляя сервису или устройству две доступные точки подключения. Второй порт не является декоративным: он может использоваться для переключение на резерв, защиты линии, распределения нагрузки, разделения сетей, удобства обслуживания или разнообразия маршрутов.

Основная идея проста: сервис не должен зависеть от одного физического или логического соединения. Если основной путь недоступен, система должна иметь подготовленный запасной путь. Это снижает вероятность того, что отказ порта приведет к отказу всей системы.

Базовая логика работы

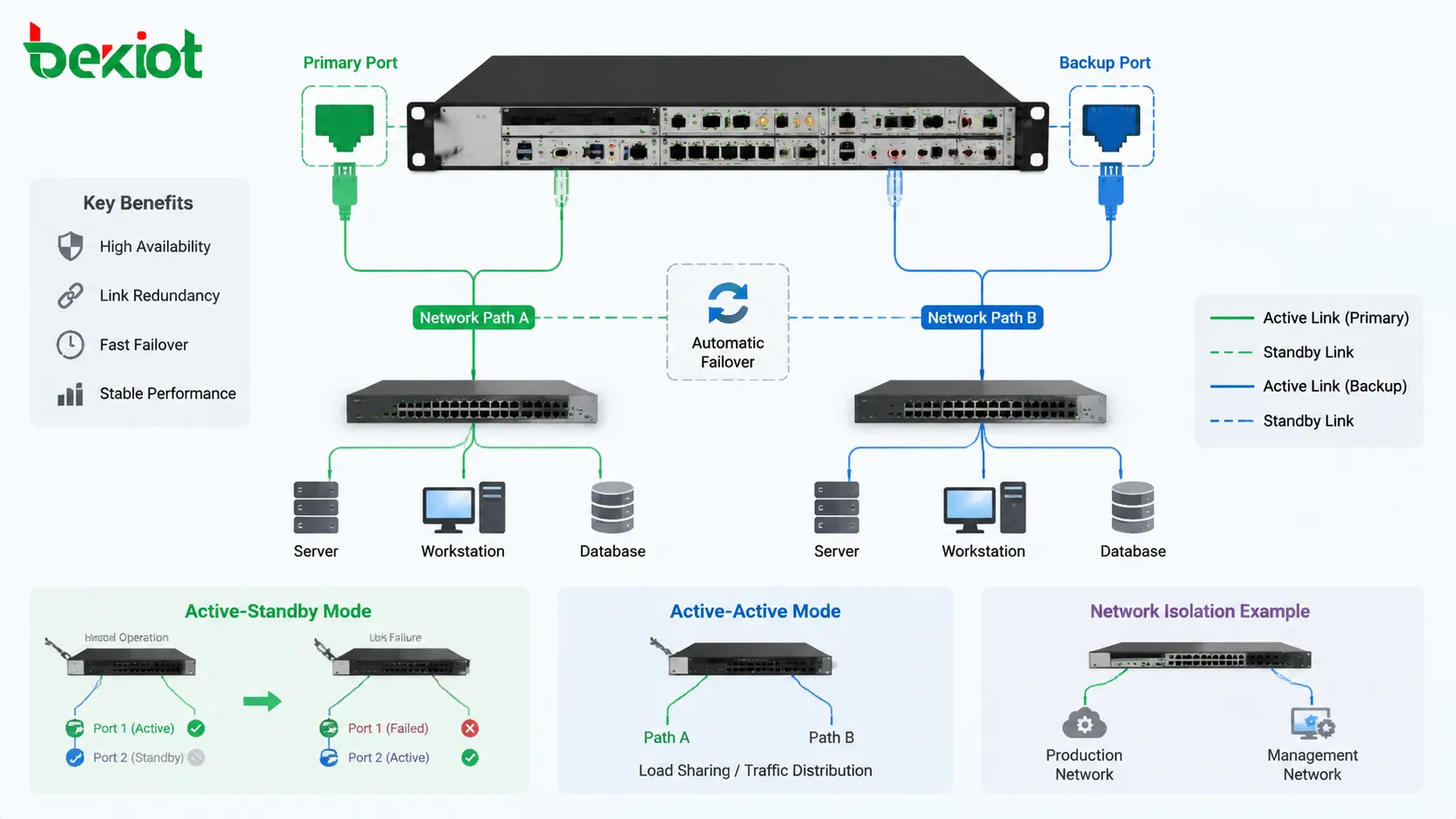

Обычно резервирование двух портов подключает устройство к двум портам, двум кабелям, двум интерфейсам коммутатора, двум сетевым путям или двум каналам связи. Механизм резервирования определяет поведение портов в нормальном режиме и при отказе.

В схеме активный-резервный один порт передает рабочий трафик, а второй ожидает как резерв. Если активный порт отказывает, резервный порт принимает работу. Такой вариант удобен там, где важны простая непрерывность и предсказуемый путь трафика.

В схеме активный-активный оба порта могут использоваться одновременно. Трафик распределяется между линиями, разделяется по типам сервиса или балансируется по правилам потоков. Это может повысить использование каналов, но требует аккуратной настройки, чтобы избежать петель, нарушения порядка пакетов, асимметричной маршрутизации и сложной диагностики.

Некоторые системы используют два порта для сетевой изоляции, а не для прямого переключения. Один порт может подключаться к производственной сети, другой — к сети управления. Это улучшает безопасность эксплуатации, но не дает автоматического переключение на резерв без соответствующей поддержки.

Ключевые характеристики в проектировании

Первая характеристика — резервный путь. Второй порт дает системе другой маршрут связи, когда первый недоступен. Сам по себе он не гарантирует полную непрерывность, потому что резервный путь также должен быть подключен, настроен, протестирован и контролироваться.

Вторая характеристика — понимание состояния линии. Практичная схема должна знать, порт поднят, отключен, нестабилен или только внешне подключен без нормального прохождения сервиса. Физическая индикация полезна, но ее недостаточно при отказе маршрутизации, VLAN, шлюза или приложения.

Третья характеристика — управляемое переключение. Переключение на резерв не должен быть случайным. Нужно определить предпочтительный порт, условия переключения, время обнаружения, возможность автоматического восстановления и возврат на исходный порт. Плохая политика вызывает флаппинг и нестабильность.

Четвертая характеристика — согласованность конфигурации. Если два порта должны обеспечивать один сервисный путь, обе стороны должны поддерживать нужные VLAN, IP-адреса, маршруты, правила межсетевой экран, права доступа и сервисные политики. Неполный резервный порт может выглядеть готовым, но отказать во время аварии.

Пятая характеристика — видимость состояния. Операторы должны видеть активный порт, здоровье резервного пути, время переключения и рост ошибок. Резервирование без мониторинга создает ложную уверенность.

Распространенные режимы работы

Разные системы используют два порта по-разному. Правильный режим зависит от функции системы, сетевой архитектуры, допустимого риска и требований обслуживания. Считать все двухпортовые устройства одинаковыми — распространенная ошибка проекта.

Режим активный-резервный часто выбирают для критичных, но консервативных систем. Он избегает лишней сложности трафика и делает поведение при отказе понятным. Резервный порт обычно молчит, но становится важным при отказе основного пути.

Режим активный-активный подходит, когда система безопасно использует оба порта одновременно. Он может повысить пропускную способность или разделить сервисы по разным путям. Но он требует внимания к маршрутизации, симметрии трафика, работе коммутаторов и методам диагностики.

Сетевое разделение нельзя путать с резервированием. У устройства может быть один порт для сервиса и один для управления, но управляющий порт может не принимать производственный трафик. Перед утверждением резервирования нужно проверить реальное поведение при отказе.

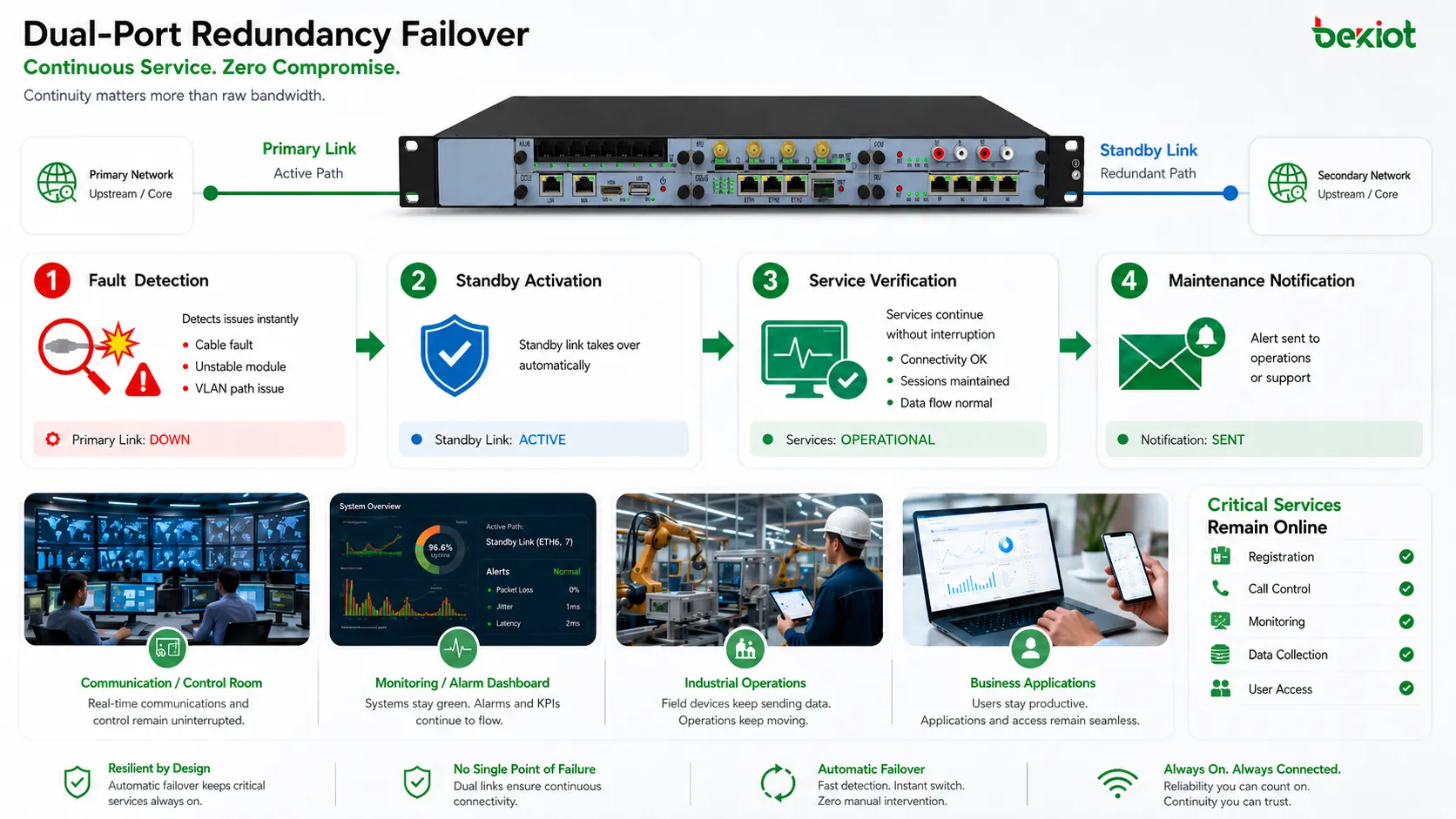

Как должно выполняться переключение

Переключение на резерв является ключевым поведением многих двухпортовых схем. Он переводит трафик с отказавшего или недоступного порта на резервный. Хороший процесс должен быть достаточно быстрым, устойчивым и понятным для команды обслуживания.

Триггером может быть потеря физической линии, отказ контрольный сигнал, недоступность шлюза, отказ сервисной связи или ручное действие оператора. Физический разрыв легко обнаружить, но он не покрывает все случаи: кабель до первого коммутатора может быть подключен, а сеть выше уже недоступна.

Время обнаружения должно соответствовать приложению. Одни системы терпят несколько секунд, другим нужна более быстрая реакция. Голосовая связь, тревоги мониторинга, промышленный обмен данными и управление в реальном времени чувствительнее, чем передача файлов или фоновые отчеты.

После переключения система должна продолжить связь через резервный путь. В зависимости от архитектуры текущие сессии могут сохраниться, переподключиться или начаться заново. Портовое резервирование повышает доступность пути, но не решает все вопросы непрерывности приложений.

Поведение восстановления также важно. Когда исходный порт возвращается, система может остаться на резерве или вернуться на предпочтительный путь. Автоматический возврат восстанавливает штатную архитектуру, но может дать еще один разрыв. В критичных средах часто выбирают ручное восстановление.

Преимущества надежности в повседневной эксплуатации

Самое прямое преимущество — меньше простоев из-за локальных проблем соединения. Повреждение кабеля, слабый разъем, отказ порта, проблема интерфейса коммутатора или случайное отключение больше не должны сразу останавливать сервис, если резервный путь исправен.

Другое преимущество — более высокая терпимость к обслуживанию. Сетевой команде может понадобиться заменить коммутатор, перенести кабель, изменить порт, обновить прошивку или проверить линию. При одном соединении это часто требует остановки, а при двух портах один путь может оставаться доступным.

Два порта повышают операционную уверенность. Операторы понимают, что проблема одного линка не означает полного отказа. Это важно для платформ мониторинга, серверов связи, промышленных шлюзов, охранных устройств, систем сбора данных и диспетчерских.

Повышение надежности снижает давление на обслуживание. Если отказ линии не останавливает сервис немедленно, команда получает время на диагностику, замену оборудования, анализ журналов и плановый ремонт вместо аварийной реакции.

Ценность непрерывности для критических сервисов

Для критических сервисов непрерывность часто важнее чистой пропускной способности. Системе может не требоваться высокая скорость, но нужна стабильная доступность. Два порта применяются, когда цена простоя выше цены дополнительного линка.

В системах связи отказ порта может повлиять на регистрацию, управление вызовами, сигнализацию, медиатрафик, диспетчерский доступ или управление платформой. В мониторинге он может остановить тревоги или камеры. В промышленности он может задержать данные или команды. В бизнес-платформах он блокирует пользователей и приложения.

Непрерывность зависит от полного пути, а не только от порта устройства. Хорошая схема избегает общего слабого места. Если оба порта идут в один коммутатор, одно питание, один кабельный маршрут или одну доменную зону отказа, резервирование ограничено.

Преимущество особенно заметно при малых, но разрушительных отказах. Может отказать один порт коммутатора, кабель может быть поврежден при работах, оптический модуль может стать нестабильным, а сетевое изменение может затронуть один VLAN. Второй порт дает альтернативу.

Преимущества производительности и управления трафиком

Хотя резервирование главным образом связано с доступностью, два порта могут улучшить управление трафиком. В некоторых схемах сервисный трафик идет через один порт, а управленческий — через другой. Это снижает конкуренцию между рабочими данными и администрированием.

Разделение трафика повышает предсказуемость. Мониторинг, настройка, резервное копирование, сбор журналов и обслуживание могут давать всплески нагрузки. Если они делят путь с данными реального времени, растут задержки и потери. Отдельные порты позволяют применять разные политики.

В активный-активный или агрегации два порта могут увеличить доступную емкость. Это полезно, если одного интерфейса недостаточно или нужно обслуживать много пользователей, устройств и потоков. Реальный выигрыш зависит от метода агрегации и правил распределения.

Этот плюс не стоит преувеличивать. Некоторые двухпортовые схемы дают только резервирование, а не больший пропускная способность. Некоторые виды агрегации распределяют по сессиям или потокам и не удваивают скорость одного соединения. Ожидания должны строиться на реальном поведении.

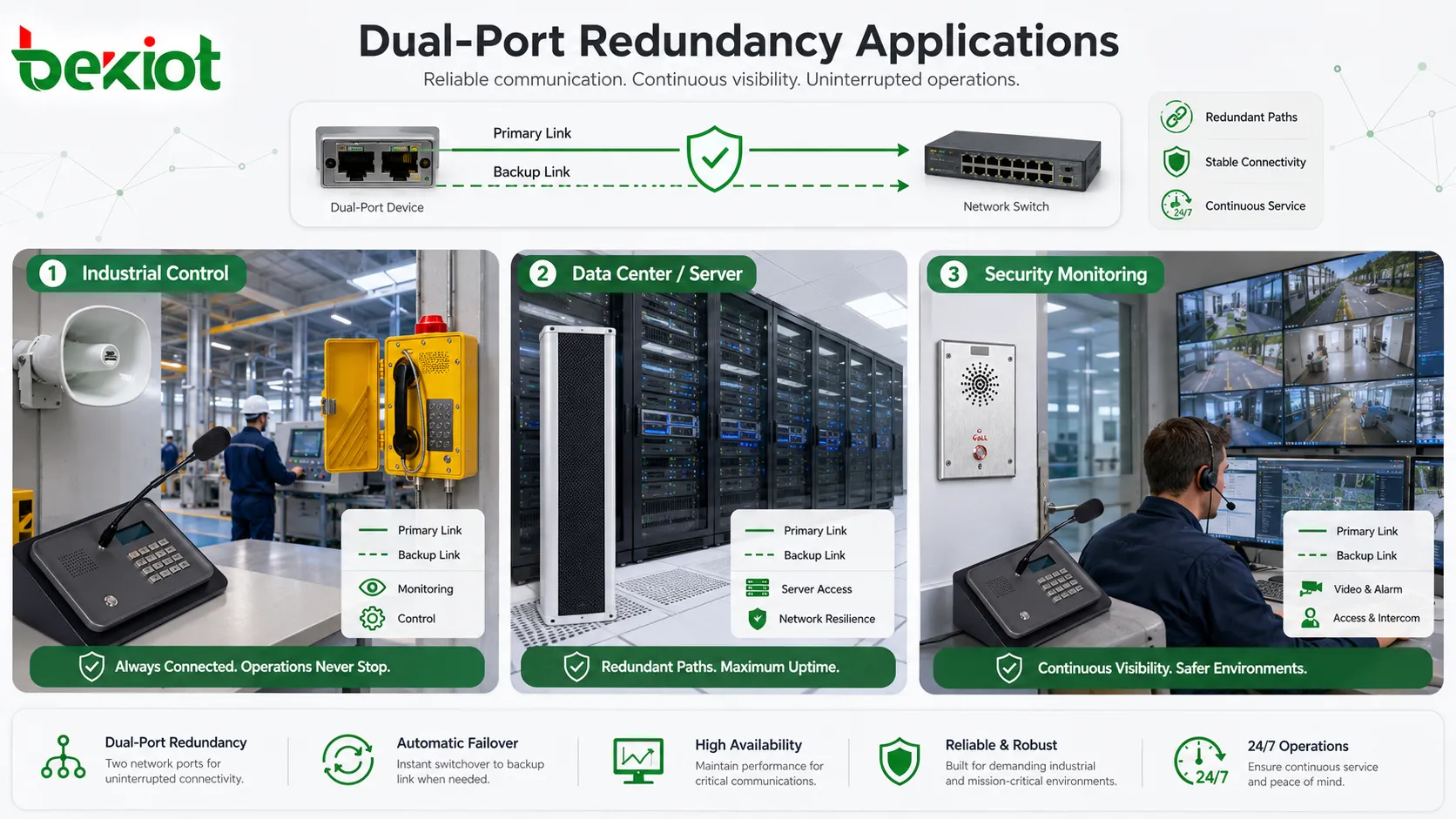

Ценность в промышленных условиях

Промышленные площадки имеют длинные кабельные трассы, электрические помехи, перепады температуры, вибрацию, пыль, влажность и частое обслуживание. Сетевые пути проходят через шкафы, цеха, наружные участки, зоны оборудования и удаленные станции. Надежность физического соединения здесь крайне важна.

Резервирование двух портов полезно для промышленных коммутаторов, контроллеров, шлюзов, серверов, систем сбора данных, терминалов мониторинга и устройств связи. Если порт или сетевой путь отказывает, вторичный путь поддерживает связь с центральной платформой или локальной системой управления.

Промышленные приложения требуют ясной локализации отказов. При потере связи нужно понять, где проблема: порт, кабель, коммутатор, верхняя сеть, питание или приложение. Отчетность по состоянию портов помогает быстрее выделить неисправный участок.

Для удаленных промышленных объектов резервирование еще ценнее. Доставка техников может занять часы. Если второй порт сохраняет доступ, операторы продолжают удаленную диагностику и избегают немедленного выезда.

Ценность в системах связи и диспетчеризации

Системы связи и диспетчеризации требуют постоянной доступности, потому что вызовы, тревоги, оповещение, интерком или командная связь должны работать в нужный момент. Одно сетевое соединение становится слабым местом, если устройство зависит от IP-транспорта или централизованного управления.

Резервирование двух портов защищает связь между серверами, диспетчерскими консолями, IP-терминалами, шлюзами и системами управления. При отказе одного линка резерв может сохранить сигнализацию, регистрацию устройств, видимость управления или медиатрафик.

В диспетчерской среде даже короткий перерыв может нарушить координацию операторов и полевого персонала. Это опасно при аварийном реагировании, производственной координации, транспорте или безопасности объекта. Резервные порты уменьшают вероятность такого сбоя.

Для голоса и реального времени переключение на резерв должен учитывать сессии. Некоторые вызовы после смены пути должны переподключиться. Цель — минимизировать перерыв и быстро восстановить сервис, сочетая сеть, устойчивость приложения, регистрацию и мониторинг.

Ценность в центрах обработки данных и серверных

В ЦОД и серверных двухпортовое резервирование применяют на серверах, СХД, межсетевой экран, маршрутизаторах, коммутаторах, контроллерах управления и хостах виртуализации. Цель — не допустить, чтобы один интерфейс или access-коммутатор стал точкой простоя.

Серверы могут использовать две сетевые карты для bonding, teaming или переключение на резерв. Системы хранения применяют несколько путей для доступа к дискам или storage-сетям. Управляющие порты отделяют от сервисных, чтобы администраторы имели доступ во время обслуживания.

Главное преимущество — гибкость обслуживания. Сетевое оборудование требует обновлений, замены кабелей, модулей или миграции коммутаторов. При резервных соединениях один путь остается активным, пока другой изменяется.

Однако резервирование в ЦОД должно быть многоуровневым. Два порта не защищают от отказа того же коммутатора, питания стойки, агрегирующего пути или политики маршрутизации. Реальная устойчивость требует разнообразия коммутаторов, питания, кабелей и маршрутов.

Ценность в системах безопасности и мониторинга

Системы безопасности и мониторинга зависят от постоянной видимости. Камеры, контроллеры доступа, панели тревоги, системы обнаружения вторжений, периметральные устройства и серверы мониторинга должны оставаться подключенными для реального времени и записи событий.

Два порта могут защищать центральные серверы мониторинга, видеорегистраторы, охранные шлюзы, контроллеры доступа и командные терминалы. При отказе основного линка резервный порт сохраняет связь с сетью мониторинга или платформой управления.

В крупных объектах польза не ограничивается предотвращением полного отказа. Резервные порты могут разделять видео и управление, снижать перегрузку и сохранять доступ к настройкам при проблемах сервисной сети. Это повышает надежность и ремонтопригодность.

Для безопасности важны аудит и журналы событий. Если произошло переключение порта, событие должно быть записано. Операторы должны понимать, вызваны ли потеря видео, задержка тревоги или сбой доступа сетевым путем.

Правила развертывания, которые нельзя игнорировать

Первое правило — избегать ложного резервирования. Если оба порта подключены к одному коммутатору, одному питанию, одному кабельному лотку и одному вышестоящий-пути, есть два локальных линка, но нет полной диверсификации. Это помогает от кабеля или порта, но не от общего отказа.

Второе правило — согласовать конфигурацию на обоих путях, если нужна непрерывность. VLAN, IP, шлюз, межсетевой экран, маршруты, качество и права безопасности должны быть проверены с обеих сторон. Резерв, который не пропускает нужный трафик, не является резервом.

Третье правило — определить поведение переключения. Команда должна знать, какой порт основной, какой резервный, как обнаруживается отказ, как выполняется восстановление, автоматическое оно или ручное и как событие отображается.

Четвертое правило — тестировать до эксплуатации. Резервирование проверяют при вводе и обслуживании: отключают основной линк, проверяют тревоги, смотрят восстановление трафика, подтверждают переподключение приложений и возврат в норму.

Пятое правило — документировать проект. Имена портов, метки кабелей, порты коммутаторов, VLAN, IP-адреса, режим, правила переключение на резерв и процедуры восстановления должны быть записаны, чтобы в аварии не отключить неправильный путь.

Требования мониторинга и обслуживания

Резервирование двух портов нужно обслуживать как любой механизм надежности. Если резервный-путь не проверяется, он может тихо отказать. При отказе основного порта резерв может не работать из-за выключенного порта, неверного VLAN, просроченного сертификата, поврежденного кабеля или измененного маршрута.

Мониторинг должен включать состояние линии, счетчики ошибок, потери пакетов, скорость порта, duplex, события переключения, загрузку интерфейса и журналы устройства. В более сложных системах контролируют контрольный сигнал, доступность шлюз, сервисные проверки и здоровье сессий.

Команды обслуживания должны проверять оба порта, а не только активный. Часто внимание сосредоточено на порте с трафиком, а резерв забывают. Со временем резервный-сторона может устареть, отключиться, потерять документацию или иметь неверную настройку.

Периодические тесты планируют осторожно. Проверка резервирования не должна создавать лишний простой. Ее нужно планировать, объявлять и выполнять с пониманием отката. Цель — подтвердить защиту, а не создать новый риск.

Распространенные заблуждения

Первое заблуждение — два порта всегда означают высокую доступность. Это неверно. Второй порт может быть только для управления, диагностики, мостового режима или сетевого разделения. Высокая доступность зависит от режима, конфигурации, топологии и переключение на резерв.

Второе заблуждение — резервирование автоматически удваивает скорость. Во многих активный-резервный схемах трафик идет только через один порт. Даже при агрегации одна сессия может не использовать суммарную полосу. Емкость зависит от распределения.

Третье заблуждение — резервному пути не нужно внимание. Он полезен только пока исправен. Заброшенный резервный-линк становится скрытой неисправностью. Резервирование должно быть видимым, контролируемым и регулярно проверяемым.

Четвертое заблуждение — портовое резервирование заменяет полную системную отказоустойчивость. Два порта защищают лишь часть коммуникационного пути и не заменяют резервные блоки питания, резервный-серверы, репликацию, резервные каналы, DR или переключение на резерв приложений.

Как оценить эффективность проекта

Эффективная схема отвечает на практические вопросы: от какого отказа она защищает, какой порт активен, что будет при отключении активного линка, как быстро восстановится трафик, затронуты ли пользователи, есть ли тревоги, видят ли операторы активный путь и можно ли ремонтировать без остановки.

Проект нужно тестировать на реалистичных отказах. Выдернуть кабель полезно, но это не всегда имитирует отказ вышестоящий-коммутатора, ошибку VLAN, потерю шлюз, сбой маршрутизации или сервисный timeout. Чем критичнее система, тем тщательнее тесты.

Эффективность измеряют непрерывностью сервиса, временем переключение на резерв, устойчивостью восстановления, уровнем ошибок, видимостью для оператора и удобством обслуживания. Быстрое переключение с флаппингом неэффективно; сохранение линка при обрыве сессий требует настройки.

Лучшие схемы понятны в стрессовой ситуации. Операторы не должны гадать, какой порт активен, инженеры не должны вслепую отслеживать кабели, журналы должны показывать событие, а документация должна совпадать с монтажом. Простота и видимость важны для надежности.

Итоговый обзор

Резервирование двух портов ценно тем, что снижает зависимость от одного физического или логического соединения. Его признаки включают резервный путь, управляемый переключение на резерв, видимость состояния, согласованную конфигурацию и режимы активный-резервный, активный-активный, агрегацию или сетевое разделение.

Преимущества сильнее всего проявляются там, где простой дорог, важна реакция или обслуживание должно идти без остановки сервиса. Промышленные системы, коммуникационные платформы, ЦОД, сети мониторинга и безопасность выигрывают при правильном проектировании, тестировании и сопровождении.

Главное: два порта сами по себе не создают надежность. Реальная ценность появляется из правильной топологии, разнообразия путей, согласованной конфигурации, ясных правил переключение на резерв, регулярных тестов и постоянного мониторинга.

FAQ

Резервирование двух портов — это то же самое, что агрегация каналов?

Нет. Агрегация каналов — лишь один способ использовать несколько портов. Двухпортовое резервирование также может применять активный-резервный, сетевое разделение или двойные восходящий канал-пути. Агрегация группирует линии, а резервирование обеспечивает непрерывность при отказе пути.

Всегда ли второй порт увеличивает пропускную способность?

Нет. В режиме активный-резервный резервный порт обычно не несет трафик в нормальном режиме. Рост полосы зависит от поддержки активный-активный или агрегации и от фактического распределения трафика.

Каков главный риск развертывания?

Главный риск — ложная уверенность. Два подключенных кабеля могут выглядеть как резервирование, но резервный путь может быть неверно настроен, иметь общий отказ или никогда не тестироваться.

Нужно ли подключать оба порта к одному коммутатору?

Это зависит от целевого риска. Один коммутатор защищает от локального отказа кабеля или порта, но не от отказа самого коммутатора. Для большей устойчивости лучше использовать разные коммутаторы или пути, если архитектура позволяет.

Как часто тестировать резервный-путь?

Интервал зависит от важности системы, политики обслуживания и эксплуатационного риска. Критичные системы должны регулярно проверять состояние линка, восстановление трафика, тревоги, поведение приложений и точность документации.
