В промышленной связи, автоматизации, железнодорожном транспорте, медицинском оборудовании, морских системах и защищенных полевых устройствах разъем не является просто небольшим аксессуаром. Он напрямую влияет на стабильность сигнала, передачу питания, надежность устройства, эффективность обслуживания и долгосрочную работу всей системы. Авиационные разъемы, также известные как круглые разъемы, широко применяются в сложных условиях, потому что обеспечивают надежную механическую фиксацию, стабильный электрический контакт и сильную защиту от внешней среды.

Название «авиационный разъем» происходит из отрасли военного авиастроения 1930-х годов. Изначально такие разъемы были разработаны для авиационных применений, где вибрация, ограниченное пространство, надежность сигнала и тяжелые условия эксплуатации требовали более надежного способа соединения. Сегодня тот же принцип широко используется в промышленной автоматизации, связи, военной технике, медицинских устройствах, железнодорожных системах и наружных инженерных проектах.

Почему защищенные разъемы важны в промышленных системах

Многие промышленные проекты включают устройства, установленные на открытых площадках, в аппаратных помещениях, на транспортных средствах, производственных линиях, транспортных системах, шкафах управления и в суровых полевых условиях. Обычные разъемы могут ослабевать, корродировать, повреждаться или работать нестабильно после длительного воздействия вибрации, пыли, воды, температурных изменений и многократного подключения.

Авиационный разъем предназначен для решения этих практических проблем. Его круглая конструкция, механизм фиксации, герметичный корпус и качественная контактная часть помогают создать более надежное соединение между оборудованием, кабелями, датчиками, модулями управления, радиоустройствами, шлюзами и промышленными терминалами.

Для системных интеграторов это означает меньше отказов соединения, более простое обслуживание и лучшую долгосрочную надежность. В проектах, где прерывание связи или потеря сигнала могут повлиять на безопасность и работу, качество разъема становится частью общего проектирования системы.

Структура разъема и базовая логика работы

Авиационный разъем обычно включает вилку, розетку, контактные штыри, корпус, фиксирующую конструкцию, элементы уплотнения и части подключения кабеля. Контактные штыри используются для передачи питания, данных, управляющих сигналов или аудиосигналов. Корпус защищает внутренние контакты и обеспечивает механическую прочность.

Поскольку авиационные разъемы часто имеют круглую форму, их также называют круглыми разъемами. Они могут проектироваться с разным количеством контактов, размерами, схемами расположения контактов, материалами и уровнями защиты. Одни разъемы применяются для передачи низковольтных сигналов, другие — для питания, передачи данных, радиосвязи, управляющих сигналов или смешанных задач питания и сигналов.

Соединение обычно выполняется путем правильного совмещения вилки и розетки, вставки разъема и его механической фиксации. Такая фиксация помогает предотвратить случайное разъединение из-за вибрации, натяжения или движения.

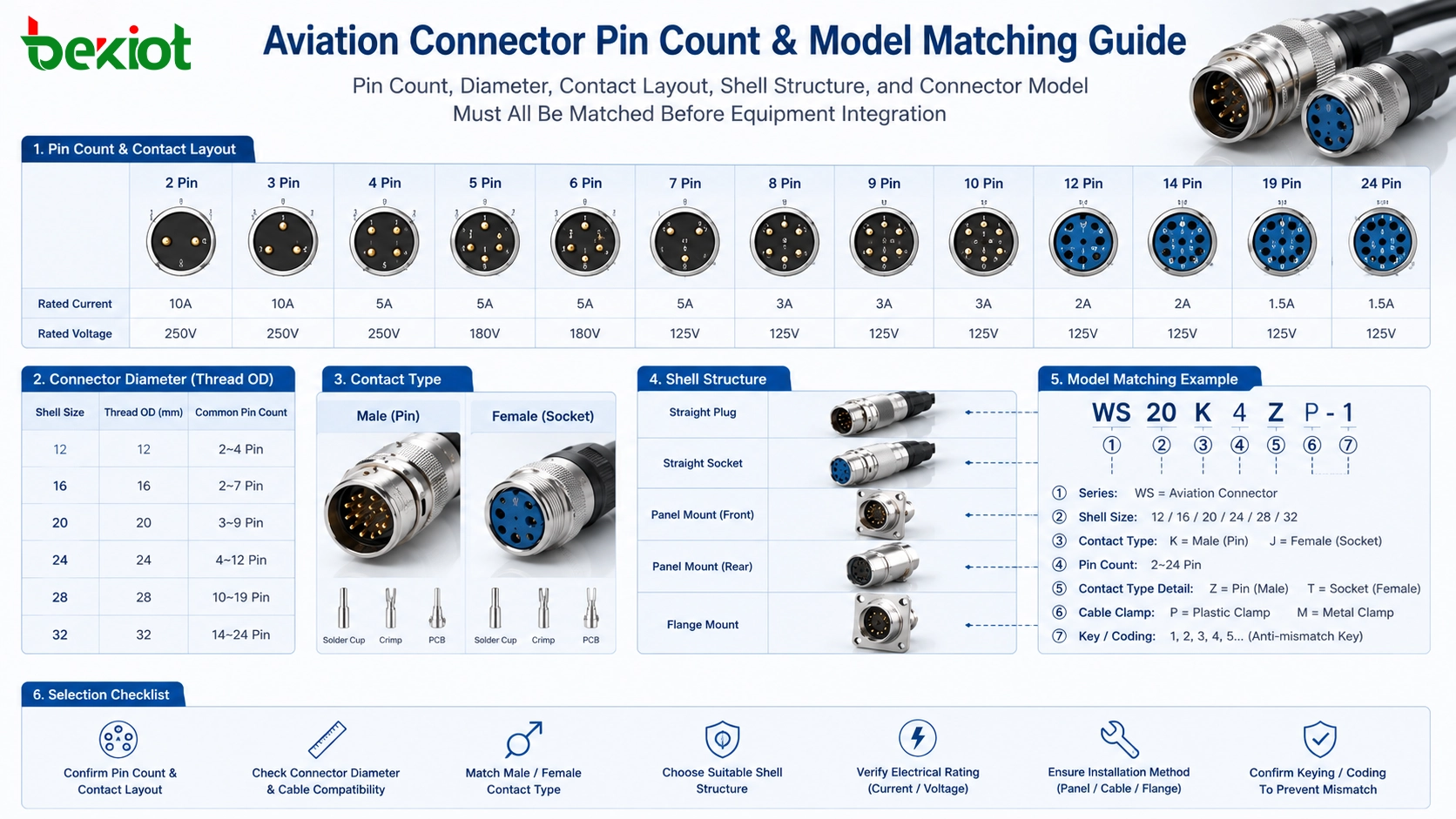

Количество контактов важно, но это не единственный фактор

Авиационные разъемы можно классифицировать по числу жил или контактов. Распространены варианты на 2, 3, 4 и 9 контактов, а некоторые промышленные разъемы могут иметь значительно больше контактных точек. Правильное количество контактов должно соответствовать интерфейсу оборудования и требуемым сигнальным функциям.

Например, радиошлюз, коммуникационный терминал, блок управления или промышленное устройство может использовать 9-контактный авиационный разъем для аудио, управления, питания или сигналов. Однако выбирать разъем только по количеству контактов недостаточно. Даже если два разъема оба имеют 9 контактов, они могут отличаться диаметром, расположением контактов, размером корпуса, способом фиксации и производственными стандартами.

Для сдачи проекта необходимо подтвердить конкретную модель разъема. Совпадение только числа контактов может привести к ошибке монтажа, плохому контакту или несовместимости кабельной сборки. Это важная деталь при разработке индивидуальных кабелей или замене разъемов в проектах промышленной связи.

Стандарты и форм-факторы, используемые в проектах

Авиационные разъемы могут изготавливаться по различным стандартам и семействам конструкций. Некоторые следуют немецким стандартам, связанным с DIN, другие проектируются по военным спецификациям, таким как MIL-Spec. Стандарт влияет на механические размеры, расположение контактов, конструкцию фиксации, требования к материалам и пригодность к применению.

В реальных проектах стандарт разъема следует выбирать в соответствии с требованиями интерфейса оборудования, условиями среды, типом кабеля, типом сигнала, местом установки и способом обслуживания. Микроавиационные разъемы могут подходить для компактного оборудования, а более крупные разъемы могут потребоваться для большего тока, большего числа контактов или защищенного наружного применения.

Поэтому подтверждение разъема должно выполняться на раннем этапе проектирования. Если разъем игнорируется до монтажа, проект может столкнуться с несоответствием кабелей, задержкой пусконаладки, дополнительными затратами на изготовление или ненадежной полевой эксплуатацией.

Стабильное физическое и электрическое соединение

Одним из главных преимуществ авиационных разъемов является надежное физическое и электрическое соединение. Контактные точки часто выполняются из коррозионно-стойких материалов, а некоторые контакты могут иметь золотое покрытие или другие поверхностные обработки для поддержания хороших электрических характеристик.

Это важно для устройств, которым требуется длительная стабильная передача сигнала. Плохой контакт может вызвать прерывистый звук, нестабильную передачу данных, отказ управления, перебои питания или системные тревоги. Качественный авиационный разъем снижает эти риски, сохраняя постоянное контактное давление и защищая область соединения от воздействия среды.

Для устройств связи, радиоборудования, систем управления, датчиков и терминалов автоматизации такое стабильное соединение повышает надежность всей системы, а не только защищает один кабельный интерфейс.

Защита для суровых условий

Многие авиационные разъемы проектируются водонепроницаемыми и пылезащищенными. Некоторые модели могут достигать степени защиты IP67 или выше, что делает их подходящими для наружного оборудования, промышленных объектов, полевых систем связи, транспортных применений и оборудования, подверженного воздействию пыли, влаги или дождя.

В тяжелых условиях герметизация разъема особенно важна. Попадание воды или пыли в контактную зону может вызвать коррозию, короткое замыкание, ухудшение качества сигнала или отказ оборудования. Защищенный авиационный разъем снижает эти риски и улучшает долгосрочную стабильность устройства.

Материал корпуса также имеет значение. Авиационные разъемы часто используют прочные металлические оболочки или высокопрочные пластиковые корпуса, чтобы выдерживать механические удары, натяжение кабеля, вибрацию и сложные условия установки.

Эффективность монтажа и обслуживания

Авиационные разъемы разрабатываются не только ради надежности. Многие модели также рассчитаны на более удобный монтаж и обслуживание. Быстрозапорные механизмы, понятные элементы совмещения и конструкции «вилка-розетка» помогают техническому персоналу быстрее подключать и отключать оборудование.

Это полезно в проектах, где устройства требуют регулярного осмотра, замены или полевого обслуживания. Вместо открытия корпусов оборудования или повторной разводки клемм каждый раз техник может отсоединить авиационный разъем, заменить устройство или кабель и быстрее восстановить работу.

В крупных промышленных проектах это сокращает время обслуживания и упрощает управление запасными частями. Это также повышает ремонтопригодность наружных терминалов, шлюзов, блоков управления, радиоустройств и мобильного оборудования.

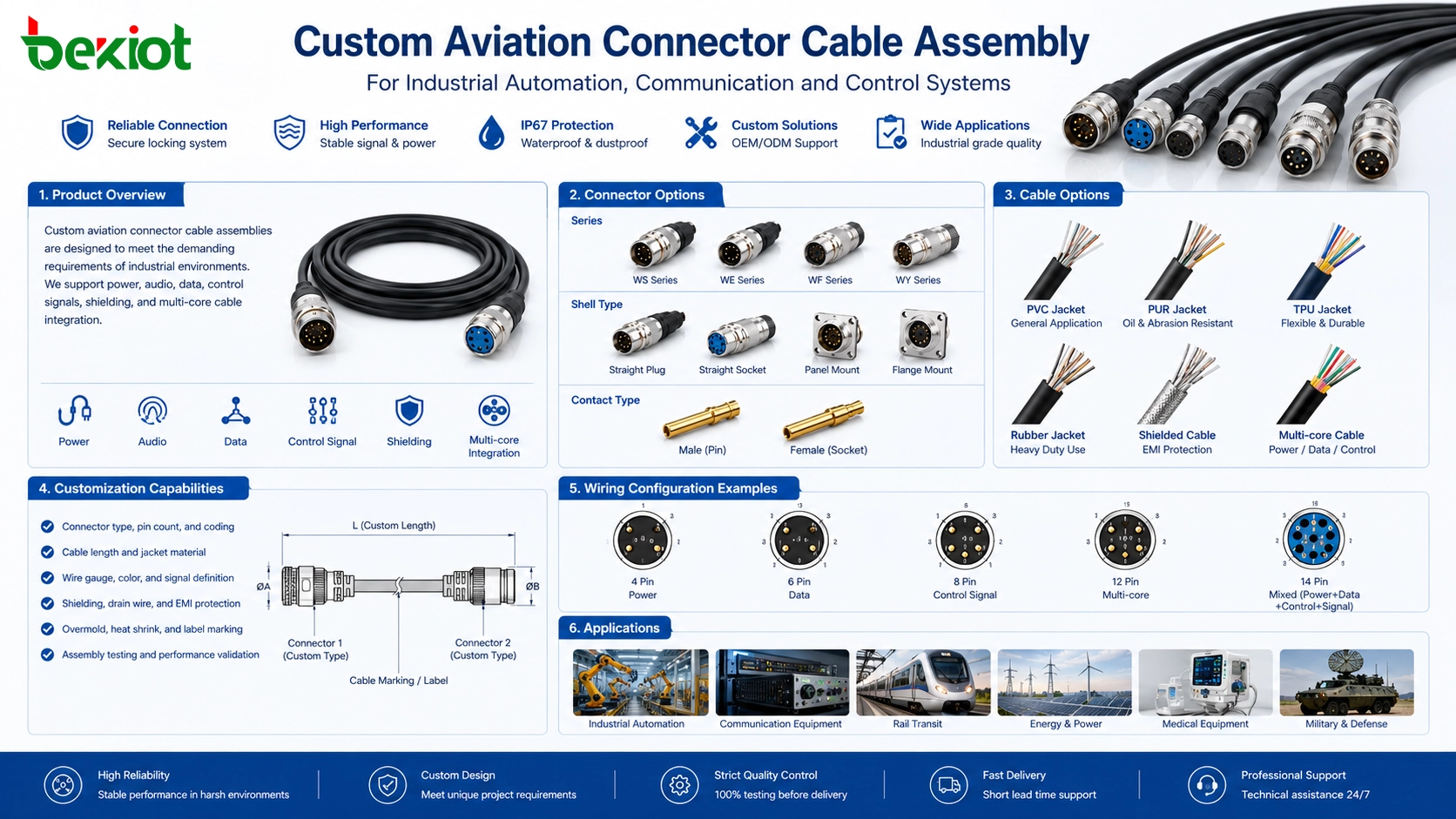

Совместимость кабелей и индивидуальная сборка

Авиационные разъемы могут использоваться с различными типами кабелей, включая коаксиальные, многожильные, экранированные, управляющие кабели и даже оптоволокно в некоторых специализированных конструкциях. Это позволяет поддерживать разные типы сигналов и требования приложений.

Для проектов связи и автоматизации часто требуется индивидуальная кабельная сборка. Разъем должен соответствовать интерфейсу устройства, а кабель — требованиям передачи. До изготовления кабеля следует учитывать аудио, данные, питание, управление и требования к экранированию.

В некоторых конструкциях авиационные разъемы также поддерживают модульные или индивидуальные схемы контактов. Это позволяет проектным группам создавать решения под конкретные функции устройства, а не ограничиваться одной фиксированной структурой интерфейса.

Где применяется такое решение

Авиационные разъемы подходят для многих отраслей, потому что сочетают механическую прочность, защиту от внешней среды и электрическую надежность. В промышленной автоматизации они могут использоваться для датчиков, модулей управления, робототехники, производственного оборудования и полевых терминалов. В системах связи они могут подключать радиостанции, шлюзы, панели управления, аварийные устройства и наружные терминалы.

В железнодорожных и транспортных проектах авиационные разъемы помогают защищать интерфейсы оборудования от вибрации, пыли и длительного наружного воздействия. В медицинском оборудовании стабильное соединение сигнала и питания поддерживает надежность устройства. В морских исследованиях, наружном мониторинге, системах военного назначения и защищенных инженерных проектах часто требуются герметичные и долговечные разъемы.

Наибольшая ценность проявляется, когда разъем выбирается как часть системного дизайна, а не как второстепенная деталь. Количество контактов, расположение контактов, стандарт, материал корпуса, уровень защиты, тип кабеля и способ обслуживания должны планироваться вместе.

Ценность проекта

Первая ценность — надежность. Авиационные разъемы помогают поддерживать стабильные физические и электрические соединения в условиях, где вибрация, пыль, вода и повторные операции могут влиять на обычные разъемы.

Вторая ценность — защита. Благодаря водо- и пылезащищенным конструкциям, а также уровням защиты до IP67 или выше в подходящих моделях, авиационные разъемы хорошо подходят для наружных и сложных промышленных применений.

Третья ценность — гибкость. Разное количество контактов, размеры, стандарты, типы кабелей и индивидуальные схемы позволяют авиационным разъемам обслуживать множество видов промышленного и коммуникационного оборудования.

Четвертая ценность — обслуживаемость. Быстрое подключение, понятное согласование интерфейса и прочная конструкция помогают снизить сложность обслуживания и повысить эффективность полевых работ.

В промышленных и коммуникационных проектах надежный разъем является частью стабильности системы. Правильный выбор авиационного разъема помогает защитить качество сигнала, передачу питания, работу устройства и долгосрочное обслуживание.

Часто задаваемые вопросы

Можно ли всегда использовать вместе два авиационных разъема с одинаковым количеством контактов?

Нет. Одинаковое количество контактов не гарантирует совместимость. Также должны совпадать диаметр, расположение контактов, конструкция корпуса, способ фиксации, стандарт и точная модель.

Когда проекту следует использовать металлический корпус вместо пластикового?

Металлический корпус обычно предпочтителен, когда устройство сталкивается с сильной вибрацией, ударом, электромагнитными помехами, наружным воздействием или тяжелыми промышленными условиями. Пластиковые корпуса могут подходить для более легких или чувствительных к массе применений.

Нужна ли защита IP67 каждому проекту?

Нет. Защита IP67 или выше важна для наружных, влажных, пыльных или суровых условий. Внутренние шкафы управления или защищенные аппаратные помещения не всегда требуют того же уровня защиты.

Какие данные нужно подтвердить перед заказом индивидуального кабеля?

Проектная команда должна подтвердить модель разъема, назначение контактов, длину кабеля, требования к экранированию, тип сигнала, уровень тока, условия установки и необходимость водонепроницаемости или виброустойчивости.

Могут ли авиационные разъемы передавать и питание, и сигнал?

Да. Многие авиационные разъемы могут проектироваться для питания, сигнала, аудио, управления или смешанной передачи. Конкретные возможности зависят от конструкции контактов, расположения контактов, спецификации кабеля и электрического номинала.
