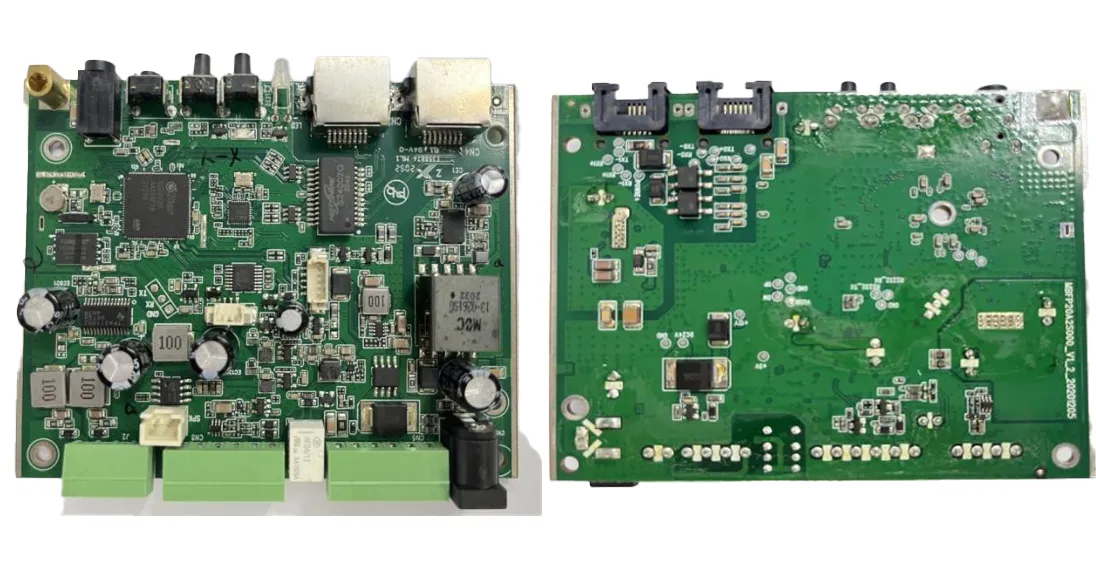

BM02S — это плата ядра SIP-аудио- и видеодомофонии, разработанная для систем безопасности, интеркомов и встраиваемых коммуникационных устройств. Она объединяет голосовую SIP-связь, аудиорасширение, подключение камеры, интерфейсы управления и практичные функции обслуживания на одной компактной платформе, что делает ее подходящей для производителей, создающих сетевые коммуникационные терминалы.

Для устройств, которым в одной конструкции нужны интерком, оповещение, мониторинг и базовая связка по входам/выходам, BM02S предоставляет практичную встраиваемую основу. Плата поддерживает стандартную IP-передачу медиаданных и полнодуплексную громкую связь, помогая разработчикам создавать терминалы со стабильной голосовой работой и гибким расширением интерфейсов.

BM02S — это не просто SIP-плата. Это встраиваемая коммуникационная платформа, объединяющая голос, аудиовыход, видеосвязку и возможности внешнего управления для полноценной разработки терминалов.

Обзор продукта

Разработана для сценариев безопасности и промышленной связи

BM02S предназначена для промышленной безопасности и коммуникационных сред, где важны голосовое взаимодействие, удаленная связь и интеграция оборудования. Ее можно использовать как основную плату в SIP-интеркомах, аварийных вызывных пунктах, терминалах оповещения, устройствах видеосвязи и других встраиваемых средствах связи.

Архитектура платы помогает упростить разработку изделий, предлагая готовое к интеграции коммуникационное ядро. Вместо того чтобы с нуля разрабатывать отдельные блоки голоса, сети и управления, разработчики могут использовать BM02S как централизованную платформу для подключенных интеркомов и устройств оповещения.

Совместима с распространенными SIP-платформами

Плата поддерживает стандарт SIP 2.0 и связанные RFC-протоколы, благодаря чему может работать с популярными платформами IPPBX, softswitch и IMS. Такая совместимость упрощает подключение устройства к существующим системам связи без сложной адаптации протоколов.

Согласно спецификации, BM02S может интегрироваться с такими популярными платформами, как Asterisk, BroadSoft, 3CX и Elastix. Для разработчиков это означает большую гибкость при создании решений для корпоративной телефонии, охранной связи или специализированных промышленных SIP-сред.

Основные функции

Интерком и оповещение на одной плате

BM02S поддерживает как функции интеркома, так и функции оповещения, поэтому подходит для устройств, которым нужна двусторонняя голосовая связь, а также односторонний публичный аудиовыход. Плата поддерживает цифровую полнодуплексную громкую связь, помогая обеспечить более громкое и четкое голосовое взаимодействие в повседневной работе и в аварийных ситуациях.

Плата также поддерживает моноусилительный выход мощностью от 10 Вт до 30 Вт, причем выходная мощность адаптируется к входному напряжению. Это дает разработчикам больше гибкости при создании терминалов с различными требованиями к громкоговорителям — от компактных интеркомов до устройств связи с более мощным аудиовыходом.

Подключение камеры для аудио- и видеосвязи

BM02S поддерживает связку с IPC-камерами, позволяя расширить терминал от аудиоинтеркома до видеодомофонных приложений. Благодаря стандартному интерфейсу камеры RJ45 плату можно интегрировать в устройства, где голосовая связь и визуальное подтверждение должны работать совместно.

Эта функция особенно полезна на входах, в пунктах помощи, постах безопасности и удаленных точках наблюдения, где операторам могут одновременно требоваться голосовое общение и поддержка живого видео. В документе также отмечается поддержка записи через NVR со стороны камеры, что важно для последующего анализа событий и эксплуатационной прослеживаемости.

Вызов одной кнопкой и расширение внешних входов/выходов

Плата включает интерфейс кнопки экстренного вызова для набора одной кнопкой. Это делает ее подходящей для коммуникационных устройств, которым нужен быстрый запуск вызова, например для аварийных вызывных стоек, терминалов сервисного запроса или охранных коммуникационных точек.

Кроме того, интерфейс входа и выхода по сухому контакту позволяет BM02S взаимодействовать с внешними модулями управления, сигнализацией и периферийным оборудованием. Это дает производителям простой способ объединить голосовую связь с базовой логикой внешних связок и триггеров.

Интерфейсы и гибкость интеграции

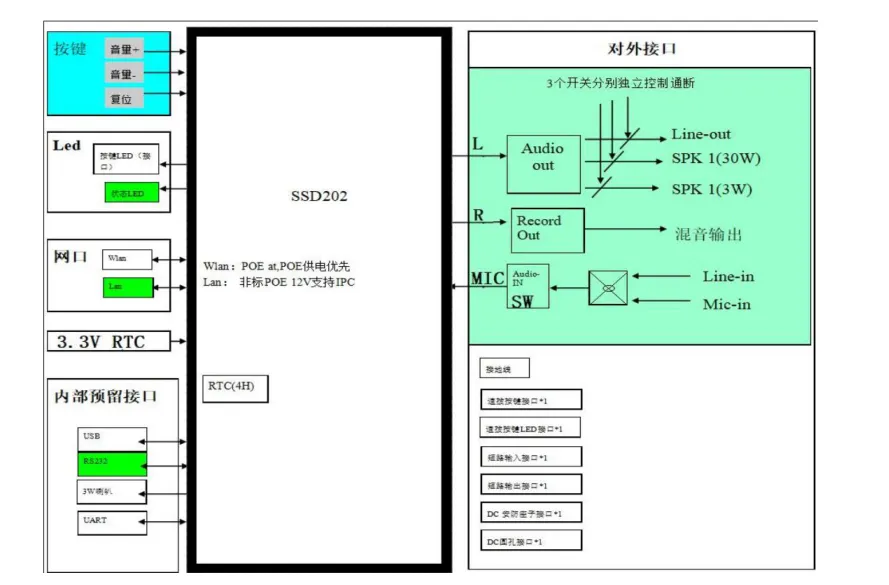

Несколько интерфейсов для разработки встраиваемых устройств

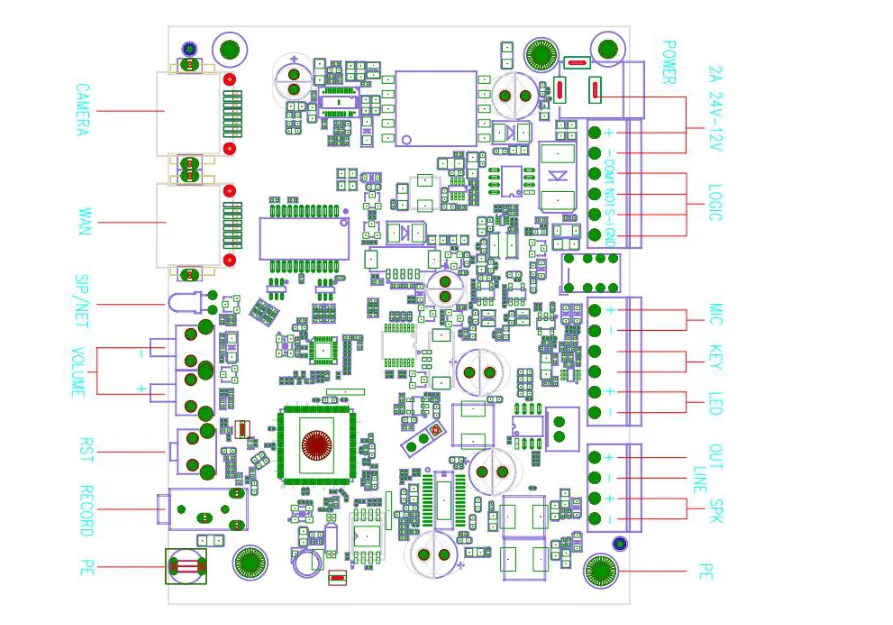

BM02S объединяет на одной компактной плате вход питания, сеть, камеру, динамик, линейный выход, выход записи, вход микрофона, кнопку быстрого набора, а также входы и выходы сухого контакта. Такая концентрация интерфейсов — одно из главных преимуществ для разработчиков, создающих интегрированные коммуникационные терминалы.

За счет сокращения потребности в нескольких отдельных интерфейсных модулях плата помогает ускорить цикл разработки и упростить аппаратное проектирование. Она хорошо подходит для заказных терминальных устройств, где важны пространство, разводка кабелей и эффективность интеграции.

Поддержка расширения аудио, управления и отладки

Спецификация включает интерфейсы для микрофонного входа, кнопок быстрого набора с LED-индикацией, выхода на пассивный динамик, линейного выхода, выхода записи, UART-отладки, RS232 и связанного с 4G интерфейса с выходом постоянного тока. Такой широкий набор интерфейсов дает разработчикам больше свободы при создании устройств с разной конструкцией и разными приоритетами применения.

Будь то настенный интерком, пункт помощи, настольная станция связи или специализированный встраиваемый терминал, BM02S предоставляет сильный набор вариантов подключения для аудио, управления, обслуживания и расширения сети.

Технические преимущества

Стандартные протоколы и несколько голосовых кодеков

BM02S поддерживает SIP 2.0 и RTP, а также несколько голосовых кодеков, включая G.729, G.711, G.722 и G.726. Такая гибкость по кодекам помогает разработчикам балансировать между совместимостью, использованием полосы пропускания и качеством голоса в разных условиях развертывания.

На практике G.722 помогает обеспечить более чистый широкополосный звук, тогда как кодеки G.711 и G.729 остаются полезными в системах, где приоритетом являются совместимость или контролируемое использование полосы. Это делает плату более адаптивной для разных решений на базе SIP.

Гибкие варианты питания для разных способов установки

Плата поддерживает вход питания постоянного тока 12–24 В, а также питание PoE 48 В. Такой двойной подход удобен для самых разных условий установки — как при подключении через стандартную сетевую кабельную инфраструктуру, так и при использовании отдельного локального источника питания.

Для инженерных команд PoE может упростить монтаж и сократить сложность кабельной разводки, тогда как питание DC может быть более практичным в автономных или индивидуально спроектированных устройствах. Адаптивная выходная мощность усилителя, завязанная на напряжение питания, также поддерживает более гибкое проектирование изделий.

Рассчитана на сложные условия эксплуатации

Для BM02S заявлен рабочий температурный диапазон от -30 °C до 70 °C, относительная влажность от 10 % до 95 % и диапазон хранения от -40 °C до 70 °C. Эти характеристики указывают на возможность эксплуатации в широком спектре условий окружающей среды.

При компактных размерах платы 99 × 79 × 21 мм она также подходит для встраивания в различные корпуса коммуникационных терминалов. Такое сочетание компактности и широкой устойчивости к внешним условиям повышает ее ценность для разработки оборудования промышленного и охранного назначения.

Для разработчиков, которым нужны голос, оповещение, интеграция камеры и внешнее управление на одной встраиваемой платформе, BM02S предлагает практичный баланс функциональности, размеров и совместимости с системой.

Управление и обслуживание

Веб-настройка и поддержка онлайн-обновления

BM02S поддерживает настройку и управление через веб-интерфейс, а также экспорт и импорт конфигурации и онлайн-обновление программного обеспечения. Эти функции важны для развертывания продукта, эффективности обслуживания и долгосрочного управления жизненным циклом.

Для системных интеграторов и производителей оборудования веб-управление может сделать ввод в эксплуатацию и послепродажную поддержку более эффективными, особенно если проекты включают несколько устройств или требуют стандартизированного контроля конфигурации.

Индикаторы состояния и практичные локальные операции

На плате предусмотрена LED-индикация запуска, успешной регистрации, ошибки регистрации, сетевой неисправности и активных вызовов. Эти визуальные индикаторы помогают монтажникам и техническим специалистам быстро понимать рабочее состояние устройства при развертывании и устранении неполадок.

В документе также описаны практичные локальные операции, такие как сброс к заводским настройкам, голосовое объявление IP-адреса и переключение сетевого режима. Эти функции помогают полевым инженерам эффективнее выполнять настройку и сервисные работы без полной зависимости от удаленных инструментов.

Сценарии применения

Подходит для интеркомов, пунктов помощи и устройств оповещения

Благодаря сочетанию SIP-голоса, подключения камеры, аудиовыхода и поддержки кнопки вызова BM02S хорошо подходит для SIP-интерком-терминалов, аварийных пунктов помощи, устройств видеосвязи и сетевых терминалов оповещения.

Плата особенно полезна в проектах, где требуются стабильная голосовая связь, гибкий дизайн интерфейсов и совместимость с уже используемыми SIP-системами. Это делает ее удачным выбором для заказных коммуникационных терминалов в сфере безопасности, общественных услуг и промышленности.

Практичная базовая платформа для OEM-производителей и изготовителей оборудования

Для производителей, которые хотят эффективнее разрабатывать SIP-терминалы, аудиоинтеркомы или интегрированное коммуникационное оборудование, BM02S может служить коммуникационным ядром всего устройства. Она помогает сократить повторяющиеся низкоуровневые работы по голосу, сети и аппаратным интерфейсам.

С точки зрения разработки продукта ценность BM02S заключается в ее роли полноценной встраиваемой коммуникационной платформы, а не платы с одной функцией. Она создана для того, чтобы быстрее превращать концепцию устройства в работоспособный сетевой коммуникационный терминал.

Заключение

Плата ядра SIP-аудио- и видеодомофона BM02S объединяет SIP-связь, громкую полнодуплексную интерком-связь, аудиовыход для оповещения, подключение камеры, поддержку записи, интерфейсы управления и веб-администрирование в одной компактной встраиваемой платформе. Она дает практичную основу для разработчиков, создающих подключенные коммуникационные терминалы для задач безопасности и промышленности.

Для проектов, которым нужно компактное, но функциональное SIP-ядро с голосом, видеосвязкой и гибкими внешними интерфейсами, BM02S предлагает сильную отправную точку для интеграции продукта, разработки терминалов и масштабируемого развертывания.

FAQ

В каких типах устройств можно использовать BM02S?

BM02S может применяться в SIP-интеркомах, аварийных пунктах помощи, терминалах оповещения, устройствах видеодомофонии и других встраиваемых коммуникационных продуктах, где требуется интеграция голоса, сети и управления.

Какие варианты питания поддерживает BM02S?

Плата поддерживает питание постоянного тока 12–24 В и питание PoE 48 В, что дает разработчикам больше гибкости для разных условий установки и конструкций устройств.

Поддерживает ли BM02S видеодомофонию?

Да. Плата поддерживает подключение IPC-камер через стандартный интерфейс RJ45, что позволяет расширить аудиоинтеркомы до приложений видеосвязи.

Подходит ли BM02S для массового развертывания и обслуживания?

Да. Она поддерживает веб-управление, импорт и экспорт конфигурации, онлайн-обновление ПО, индикацию состояния, сброс к заводским настройкам и голосовое объявление IP, что помогает упростить развертывание и сервисное обслуживание.
