Подстанции ветряных электростанций являются критически важными узлами в цепочке возобновляемой энергии. Они собирают энергию от нескольких турбин, повышают напряжение, координируют защиту и управление и подключают ветряную электростанцию к общей сети. Хотя эти объекты меньше многих традиционных электростанций, их требования к связи highly специализированы. Операторы должны поддерживать четкую голосовую связь по трансформаторным дворам, помещениям распределительных устройств, зданиям управления, кабельным подвалам, релейным залам и наружным зонам обслуживания, а также поддерживать удаленное управление, обеспечение безопасности и реагирование на чрезвычайные ситуации.
Профессиональная система PAGA объединяет систему оповещения, вызов персонала и общую сигнализацию в единую коммуникационную платформу. На подстанциях ветряных электростанций эта система помогает операторам передавать routine уведомления, сообщения о координации работ, инструкции для конкретных зон, предупреждения о чрезвычайных ситуациях и указания по эвакуации через структурированную и централизованную голосовую архитектуру. Вместо того чтобы полагаться на разрозненные громкоговорители, телефоны или местные предупреждающие устройства, объект получает одну координированную платформу для повседневной работы и обработки аномальных событий.
Becke Telcom предоставляет промышленные коммуникационные решения для сложных и критически важных сред. Для подстанций ветряных электростанций решение может интегрировать PAGA, промышленные телефоны, SIP-связь, аварийную переговорную связь, координацию диспетчерской и связь со сторонними системами в масштабируемую общеподстанционную сеть связи, которая поддерживает как местный персонал, так и удаленные контрольные группы.
Подстанции ветряных электростанций работают по иной модели связи, чем многие традиционные промышленные объекты. Они часто расположены в удаленных или полуудаленных местах, все чаще управляются через централизованные платформы SCADA и автоматизации подстанций и могут иметь ограниченный штат на месте во время нормальной работы. В то же время они содержат дорогостоящее электрическое оборудование и требуют структурированной связи по безопасности для переключений, координации обслуживания, контроля зон с ограниченным доступом и реагирования на аномальные события.
Регулярная связь важна даже на объектах с небольшим количеством персонала. Операторам может потребоваться объявить графики технического обслуживания, авторизовать доступ к работе, предупредить о переключениях, координировать задачи по осмотру или уведомить персонал о временных ограничениях доступа. Во время чрезвычайных ситуаций коммуникационная платформа должна быстро поддерживать общую сигнализацию, предупреждение о неисправности оборудования, инструкции по эвакуации и живое голосовое руководство из местной диспетчерской или удаленного операционного центра. Эти требования делают недостаточной простую систему громкоговорителей. Подстанция ветряной электростанции нуждается в более организованном и интегрированном решении.
Удаленные или слабо укомплектованные операционные среды
Критически важные электрические активы, сконцентрированные на ограниченной площади объекта
Необходимость как местного управления, так и поддержки удаленной эксплуатации
Внутренние и наружные зоны связи с разными акустическими условиями
Требование routine объявлений и аварийной сигнализации на одной платформе
Необходимость интеграции с SCADA, автоматизацией подстанций, CCTV, телефонией и системами пожарной сигнализации
На подстанциях ветряных электростанций ценность связи заключается в четкой, контролируемой и своевременной передаче голоса, которая поддерживает как повседневные работы по обслуживанию, так и быстрое реагирование на чрезвычайные ситуации.

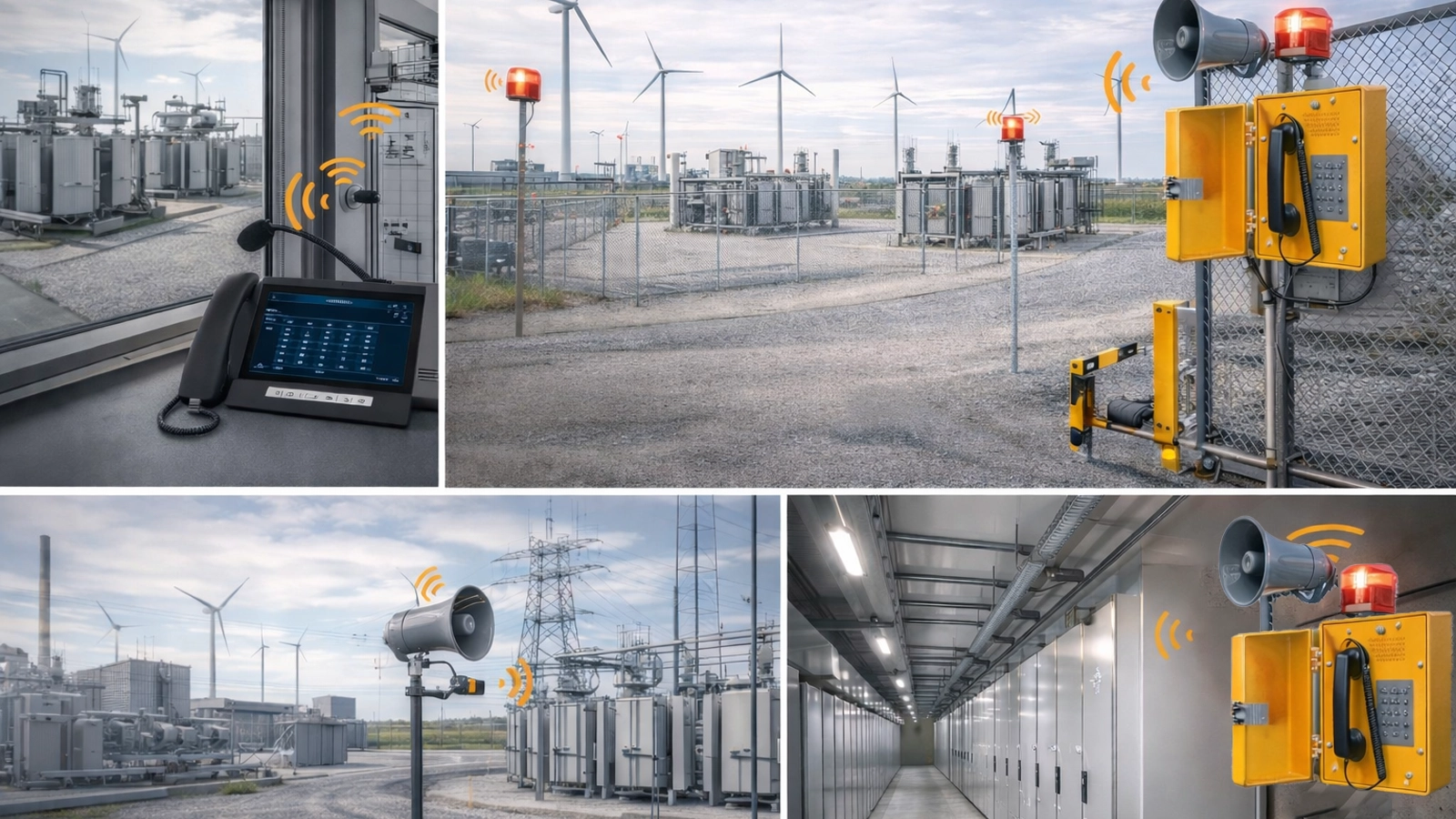

Система PAGA служит централизованной голосовой коммуникационной магистралью для routine эксплуатации подстанции и реагирования на чрезвычайные ситуации. Она поддерживает routine оповещение, зональный вызов, активацию общей сигнализации, предварительно записанные аварийные сообщения и живые объявления оператора по всему объекту. На практике это помогает гарантировать, что правильное указание достигает нужного места с правильным приоритетом.
Для современных ветроэнергетических проектов платформа PAGA наиболее эффективна, когда она рассматривается как часть более широкой среды связи и управления подстанцией. Она может работать вместе с промышленными телефонами, SIP-терминалами, CCTV, системами пожарной сигнализации, контроля доступа, автоматизации подстанций и платформами SCADA ветряных электростанций. Эта интегрированная конструкция помогает местным полевым группам и удаленным операторам более эффективно реагировать как на routine работы, так и на аномальные события.
Центральная платформа управления управляет определением зон, маршрутизацией аудио, расписаниями объявлений, логикой сигнализации, обработкой событий и надзором за системой. Обычно она устанавливается в здании управления, местной операторской или шкафу связи объекта. Для проектов, требующих более высокой доступности, уровень управления может быть спроектирован с резервированием для повышения непрерывности обслуживания.
Консоли вызова позволяют авторизованному персоналу делать живые объявления в одну зону, несколько зон или на всю подстанцию. Рабочие станции оператора также могут поддерживать просмотр событий, обработку сигналов тревоги, контроль вызовов и управление связью. Эти терминалы полезны как для routine координации, так и для аварийного голосового командования.
Аудиовыходной уровень включает промышленные усилители и распределенные громкоговорители. Наружные рупорные громкоговорители обычно подходят для трансформаторных дворов, маршрутов доступа к распределительным устройствам и служебных дорог, в то время как внутренние громкоговорители могут использоваться в зданиях управления, залах GIS, коридорах и технических помещениях. Правильное планирование зон улучшает слышимость и ограничивает ненужные помехи между несвязанными зонами.

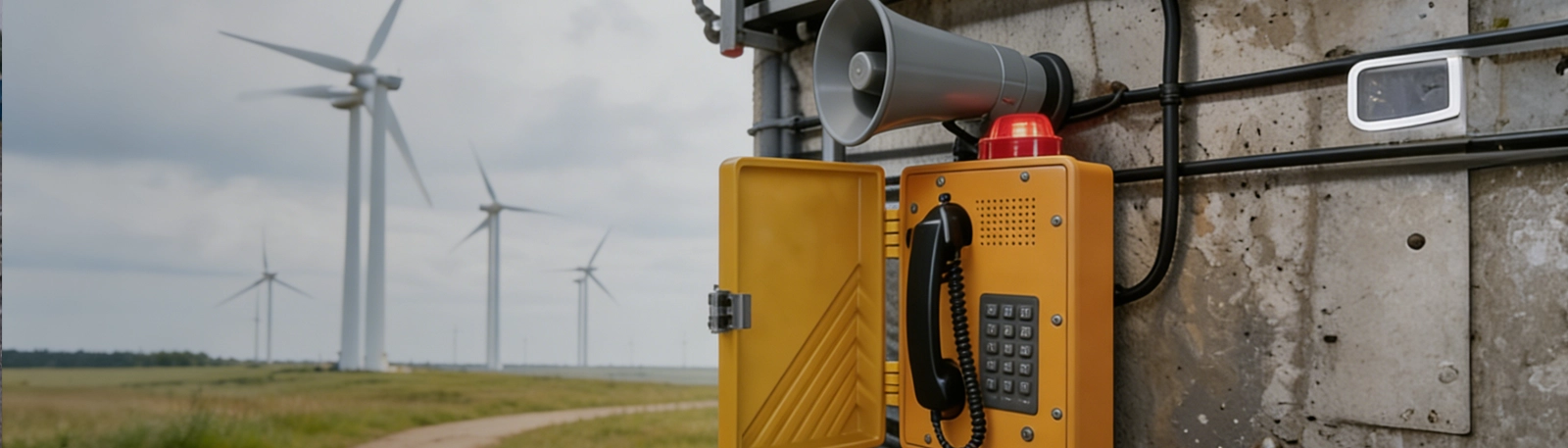

Конечные точки аварийной связи, такие как промышленные телефоны, SIP-телефоны или переговорные терминалы, могут быть установлены в зданиях управления, электрощитовых, зонах обслуживания, кабельных подвалах и выбранных наружных позициях. Эти устройства поддерживают прямую голосовую связь между полевым персоналом и местным или удаленным центром управления.
Система может записывать живые объявления, сеансы вызова, активации сигнализации и выбранные действия оператора. Эти записи помогают поддерживать операционный анализ, анализ обслуживания, обучение и прослеживаемость связи.
Модули интерфейса позволяют платформе PAGA подключаться к SCADA, автоматизации подстанций, системам пожарной сигнализации, CCTV, контролю доступа, промышленной телефонии, платформам SIP-связи и средствам диспетчеризации. Это помогает системе связи реагировать на реальные события на объекте вместо того, чтобы работать как изолированный аудиоуровень.
| Компонент | Основная роль | Типичное развертывание |
|---|---|---|
| Центральная платформа управления | Управление зонами, маршрутизация аудио, контроль приоритетов, надзор за системой | Здание управления, операторская, шкаф связи |
| Консоль вызова | Живые объявления, зональный вызов, аварийная голосовая команда | Пульт управления, местная рабочая станция, позиция удаленного управления |
| Промышленный усилитель и сеть громкоговорителей | Рутинное вещание, вывод предупреждений, сообщения общей сигнализации | Трансформаторный двор, зал GIS, служебный коридор, наружная зона доступа |
| Терминал аварийной связи | Прямая голосовая связь и отчетность об инцидентах | Здание управления, техническое помещение, кабельный подвал, точка обслуживания |
| Модуль интерфейса | Интеграция с SCADA, автоматизацией, CCTV, пожарной сигнализацией и телефонией | Системный уровень, аппаратная комната, платформа управления |
Система поддерживает повседневную голосовую связь для нормальной эксплуатации и технического обслуживания. Типичные применения включают уведомления о работах, напоминания по безопасности, объявления о переключениях, координацию осмотров, инструкции для подрядчиков и общую информацию о подстанции. Даже на объектах с небольшим штатом эта функция помогает улучшить дисциплину связи и операционную ясность.

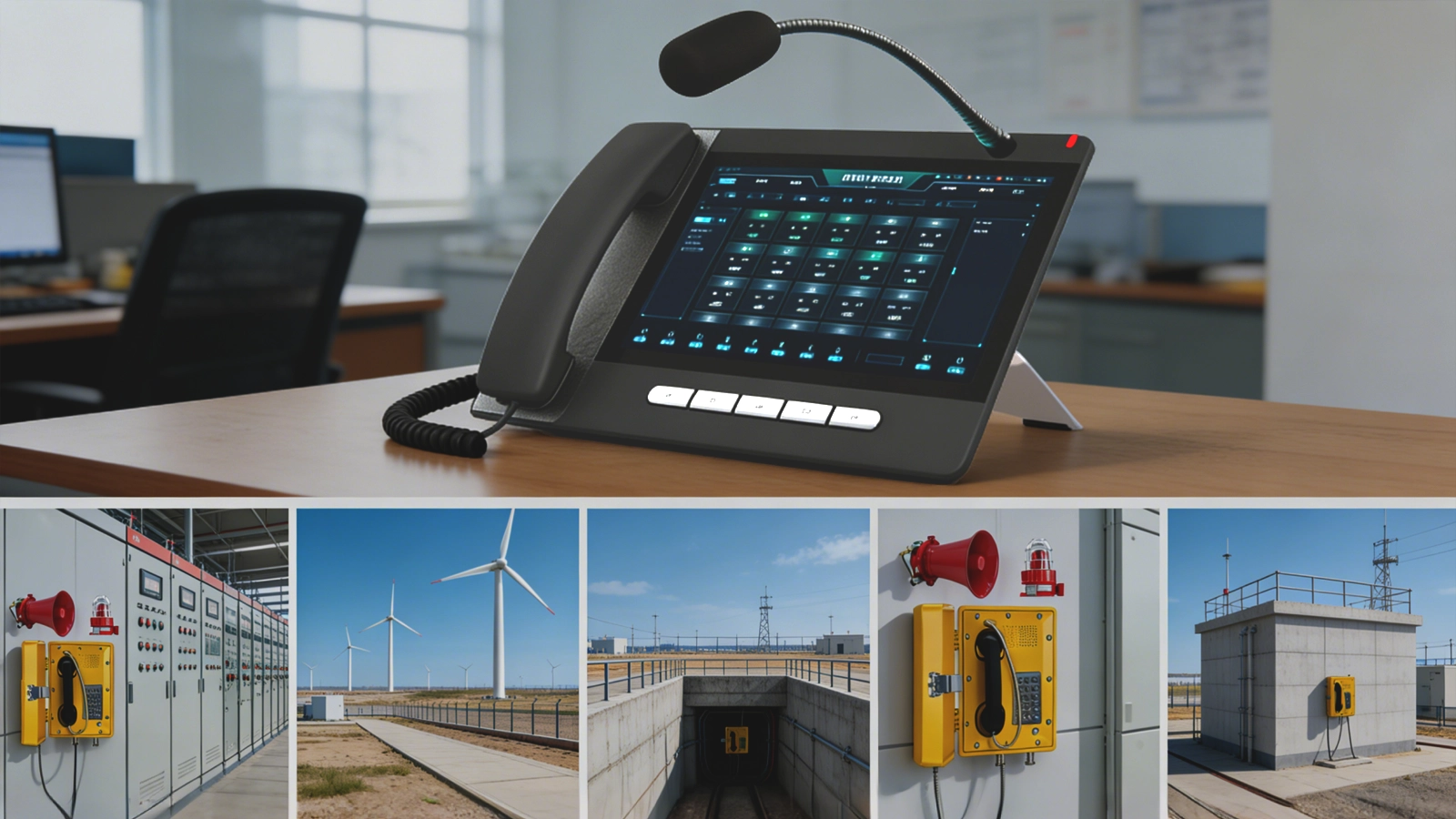

Подстанции ветряных электростанций нуждаются в целенаправленной связи, а не в ненужном общесайтовом вещании. Решение поддерживает зональный вызов, чтобы операторы могли отправлять правильное сообщение только в соответствующее место. Это повышает эффективность и уменьшает помехи в несвязанных рабочих зонах.
Типичные зоны вещания и вызова могут включать:
Главный диспетчерский пункт
Местная операторская
Трансформаторный двор
Зал GIS или распределительных устройств
Релейный зал
Кабельный подвал или траншея
Помещение вспомогательного питания
Наружная зона доступа и обслуживания
Пункт сбора при эвакуации
Когда происходит серьезное событие, система может инициировать общесайтовую или зональную общую сигнализацию. Это может использоваться для пожара, аномалии оборудования, ограничения доступа, инструкций по чрезвычайным ситуациям или организованной эвакуации. Возможность общей сигнализации особенно важна на подстанциях, потому что она помогает операторам быстро перейти от нормальной работы к контролируемому режиму реагирования.
Решение поддерживает как предварительно записанные аварийные сообщения, так и живые объявления. Предварительно записанный контент обеспечивает быструю и последовательную связь, в то время как живой вызов позволяет операторам давать инструкции, специфичные для ситуации. Типичные аварийные голосовые сообщения могут включать инструкции по эвакуации, уведомление об изоляции зоны, предупреждение о неисправности оборудования, уведомление о зоне с ограниченным доступом и рекомендации по реагированию на чрезвычайные ситуации.
Авторизованный персонал может отправлять живые сообщения из местного здания управления или из удаленного операционного центра, в зависимости от архитектуры системы и потребностей проекта. Это большое преимущество для ветроэнергетических проектов, где централизованный мониторинг и удаленное управление становятся все более важными. Живой вызов помогает местным техникам и удаленным операторам более эффективно координировать свои действия во время технического обслуживания, переключений и аномальных событий.
Система может назначать разные приоритеты routine объявлениям, живому вызову, аварийной связи и сообщениям сигнализации. Высокоприоритетное содержание сигнализации автоматически заменяет низкоприоритетное routine аудио, помогая гарантировать, что срочные инструкции доставляются без задержки.
Записи объявлений и журналы сигналов тревоги могут храниться для аудита, обучения и анализа событий. Функции воспроизведения помогают операторам подтверждать действия по связи, оценивать качество реагирования на инциденты и улучшать будущие процедуры.
Решение может контролировать усилители, линии громкоговорителей, ключевые терминалы, сетевые соединения и важные зоны вещания. Централизованный мониторинг состояния повышает эффективность обслуживания и поддерживает более высокую готовность связи на всей подстанции.
Планирование развертывания должно следовать планировке подстанции, важности оборудования, контролю доступа, рабочему процессу обслуживания и проекту маршрутов эвакуации. На подстанциях ветряных электростанций покрытие связи должно фокусироваться на местах, где люди работают, где сосредоточен электрический риск и где может потребоваться немедленная передача инструкций по чрезвычайным ситуациям.
Типичное внутреннее развертывание включает главный диспетчерский пункт, местную операторскую, релейный зал, зал связи, служебный коридор и другие технические помещения. Эти зоны требуют как routine операционной связи, так и сообщений сигнализации.
Наружное развертывание часто включает трансформаторный двор, зону наружных распределительных устройств, маршруты доступа к оборудованию и служебные пути. Эти зоны выигрывают от надежного покрытия громкоговорителями, которое поддерживает как координацию работ, так и предупреждение о чрезвычайных ситуациях.
Кабельные подвалы, траншеи, помещения вспомогательного питания, зоны обслуживания и участки контролируемого доступа также выигрывают от структурированной поддержки связи. Это зоны, где целевые инструкции и прямая связь могут быть особенно ценны во время технического обслуживания или обработки инцидентов.
| Зона развертывания | Основная потребность в связи | Рекомендуемая роль системы |
|---|---|---|
| Здание управления / Операторская | Централизованный надзор, routine координация, аварийная голосовая команда | Консоль вызова, мониторинг, обработка событий |
| Трансформаторный двор | Инструкции по работе, предупреждение, руководство по эвакуации | Наружное вещание и доставка приоритетных сигналов тревоги |
| Зал GIS / Распределительных устройств | Целевая операционная связь и аварийная связь | Зональное оповещение и живой вызов |
| Релейный / Технический зал | Координация обслуживания, уведомление о зоне ограниченного доступа | Зональный вызов и поддержка связи |
| Кабельный подвал / Вспомогательное помещение | Поддержка осмотров, локальное предупреждение, инструкции по чрезвычайным ситуациям | Распределенное голосовое покрытие и связанные сообщения сигнализации |
| Пункт сбора при эвакуации | Руководство персоналом и организованная передача сообщений об эвакуации | Приоритетное голосовое вещание и вывод сигнализации |
Одной из важнейших характеристик решения PAGA для подстанций ветряных электростанций является его способность интегрироваться с цифровыми системами управления и мониторинга. Подстанции ветряных электростанций все чаще работают в единой среде, включающей SCADA, автоматизацию подстанций, удаленный мониторинг, видеонаблюдение и средства связи предприятия. Платформа PAGA должна органично вписываться в эту архитектуру.
Интеграция со SCADA: действия связи могут следовать за операционными событиями, сигналами тревоги и рабочими процессами удаленного надзора
Интеграция с автоматизацией подстанций: сигналы тревоги и состояния на объекте могут инициировать структурированные голосовые действия связи
Интеграция с пожарной сигнализацией: аварийные сообщения могут автоматически активироваться в пострадавших зонах
Интеграция с CCTV: операторы могут визуально проверять условия на объекте во время объявлений
Интеграция с контролем доступа: зональные сообщения могут поддерживать процедуры ограниченного входа и временной изоляции
Интеграция с SIP-телефонией: голосовая связь может быть расширена до более широкой локальной или удаленной операционной сети
Например, если в определенной электрической зоне срабатывает пожарная сигнализация или сигнал неисправности оборудования, система может активировать зональное предупреждение, уведомить диспетчерскую и позволить местным или удаленным операторам давать живые последующие инструкции. Это создает более координированный поток связи между функциями мониторинга, управления и реагирования.
Коммуникационная платформа должна хорошо работать на объектах, которые сочетают местный доступ к обслуживанию с удаленным мониторингом или удаленным управлением. Это требует конструкции, поддерживающей как взаимодействие с местным оператором, так и центральную координацию.
Среды подстанций требуют точного контроля зон. Решение должно поддерживать четко определенные зоны вещания, чтобы операторы могли точно общаться без ненужных помех.
Поскольку подстанции ветряных электростанций часто сочетают здания управления и наружные электрические дворы, система должна поддерживать надежную связь в различных экологических и акустических условиях.
Для критически важных объектов резервирование хостов управления, сетевых путей, электропитания и усилительных ресурсов может повысить доступность и уменьшить влияние единичных отказов.
Система должна поддерживать быструю активацию сигнализации, немедленное воспроизведение аварийных сообщений и переход на живое управление оператором при изменении условий. Это повышает скорость реагирования во время аномальных событий.
Записанные объявления, журналы сигналов тревоги и события связи помогают поддерживать анализ, обучение и операционную прослеживаемость, что особенно ценно на удаленных или слабо укомплектованных объектах.
Надежное решение PAGA для подстанций ветряных электростанций — это не просто инструмент вещания. Это структурированная голосовая коммуникационная структура, которая поддерживает более безопасное обслуживание, более четкий контроль и более быстрое реагирование на чрезвычайные ситуации.
Becke Telcom фокусируется на промышленных коммуникационных решениях для сложных и высоконадежных сред. На подстанциях ветряных электростанций ее решение PAGA предназначено для поддержки как routine связи на объекте, так и реагирования на чрезвычайные ситуации через единую и масштабируемую архитектуру.
Решение может интегрировать систему оповещения, общую сигнализацию, промышленную телефонию, аварийную переговорную связь, SIP-связь, распределенные системы громкоговорителей и координацию с центром управления в одну управляемую платформу. Это помогает операторам ветряных электростанций повысить эффективность связи, поддерживать более сильный контроль зон и обеспечивать более безопасную и организованную эксплуатацию подстанций.
Единая архитектура для оповещения, сигнализации, телефонии, переговорной связи и координации
Гибкая зональная связь для трансформаторных дворов, залов GIS и зданий управления
Поддержка интеграции с SCADA, автоматизацией, пожарной сигнализацией, CCTV и SIP-системами
Надежный дизайн связи для удаленных и критических электрических объектов
Масштабируемое развертывание для наземных или морских подстанций ветряных электростанций
Для разработчиков ветряных электростанций, подрядчиков EPC, операторов и системных интеграторов профессиональное решение PAGA обеспечивает ценность как в операционной эффективности, так и в управлении безопасностью.
Повышает эффективность голосовой связи на всей подстанции
Поддерживает единое управление routine вещанием и аварийной сигнализацией
Повышает скорость реагирования при неисправностях оборудования и в сценариях эвакуации
Укрепляет координацию между полевыми группами и удаленными операторами
Уменьшает задержки, путаницу и пропущенные инструкции в критических зонах объекта
Поддерживает более безопасную и управляемую эксплуатацию подстанций ветряных электростанций
Решение PAGA для подстанций ветряных электростанций является важной частью современной связи и безопасности подстанций. В средах, где удаленное управление, критически важные электрические активы, контролируемый доступ и готовность к чрезвычайным ситуациям влияют на требования к связи, единая платформа для оповещения, вызова и общей сигнализации обеспечивает более надежный способ поддержки как routine работ, так и реагирования на аномальные события.
Объединяя routine вещание, зональный вызов, общую сигнализацию, живое голосовое командование и интеграцию со SCADA и автоматизацией подстанций в единую координируемую архитектуру, операторы ветряных электростанций могут повысить эффективность связи, укрепить безопасность объекта и создать общеподстанционную голосовую структуру, лучше подходящую для современных ветроэнергетических проектов.
Это интегрированная система связи, которая объединяет оповещение, вызов персонала и общую сигнализацию для поддержки routine вещания, зональной голосовой связи и предупреждения об опасности на всей подстанции.
Зональный вызов позволяет операторам отправлять правильное сообщение в нужную зону, такую как трансформаторный двор, зал GIS или здание управления, не беспокоя несвязанные рабочие зоны.
Да. Решение может быть спроектировано для поддержки местного управления и удаленной координации, что особенно полезно для современных ветроэнергетических проектов с централизованным мониторингом.
Да. Оно может интегрироваться со SCADA, автоматизацией подстанций, пожарной сигнализацией, CCTV, SIP-телефонией и другими платформами связи или мониторинга для более координированной работы объекта.
