Атомные электростанции (АЭС) требуют высоконадежной голосовой связи как для повседневной эксплуатации, так и для реагирования в чрезвычайных ситуациях. В диспетчерских залах, турбинных цехах, вспомогательных помещениях, электрощитовых, технических коридорах, зонах технического обслуживания и пунктах сбора при эвакуации персоналу требуется единая платформа, обеспечивающая четкую и быструю передачу повседневных объявлений, зонального оповещения, общего тревожного сигнала и инструктажей по эвакуации. В таких условиях связь является не только вспомогательной функцией для управления станцией в обычном режиме, но и критически важной частью эксплуатационной дисциплины, координации персонала и реагирования на угрозы безопасности.
Профессиональная система PAGA объединяет громкое оповещение, пейджинг и общий тревожный сигнал в единую централизованную коммуникационную платформу. Для атомных электростанций эта платформа позволяет персоналу передавать повседневные эксплуатационные уведомления, напоминания о техническом обслуживании, инструкции по безопасности, предупреждения в чрезвычайных ситуациях и прямые командные сообщения в разных зонах станции. Вместо фрагментированных и изолированных каналов связи решение создает скоординированную инфраструктуру для передачи голосовой информации и обработки тревожных сигналов по всей территории АЭС.
Компания Becke Telcom предлагает промышленные коммуникационные решения для сложных и высоконадежных условий эксплуатации. Для атомных электростанций решение интегрирует систему PAGA, промышленные телефоны, SIP-связь, экстренную переговорную связь, координацию диспетчерского управления и взаимодействие со сторонними системами в масштабируемую общестанционную коммуникационную сеть, поддерживающую как повседневную эксплуатацию, так и реагирование в нештатных ситуациях.
Атомные электростанции представляют собой сложные эксплуатационные объекты с четкими границами управления, секционированной планировкой, требованиями непрерывной работы и высокими ожиданиями к надежности связи. Разные зоны станции могут иметь существенно разные эксплуатационные приоритеты, правила доступа и акустические условия. Повседневное объявление для технического коридора не должно транслироваться во всех зонах, тогда как чрезвычайная инструкция должна немедленно заменить обычные объявления в одной или нескольких назначенных зонах.
Обычные системы громкого оповещения часто не подходят для таких условий. Атомный объект требует структурированной, приоритетной, отслеживаемой голосовой связи, тесно интегрированной в общую эксплуатационную деятельность станции. В обычном режиме система используется для координации работ, напоминаний о безопасности, уведомлений о техническом обслуживании и общестанционных эксплуатационных сообщений. В нештатных ситуациях она должна обеспечивать передачу общего тревожного сигнала, экстренных уведомлений, инструктажей по эвакуации и прямого вещания из диспетчерского зала с стабильной работой и четким зональным управлением.
Несколько зон станции с разными эксплуатационными и коммуникационными приоритетами
Непрерывная эксплуатация, требующая высокой доступности связи
Необходимость объединения повседневной голосовой связи и экстренных тревожных сигналов на одной платформе
Требование строгого зонального управления и регламентированного доступа к функциям вещания
Необходимость четкой передачи голосовых сообщений в технических и промышленных зонах станции
Требование регистрации событий, централизованного контроля и взаимодействия систем
На атомных электростанциях связь должна быть четкой, контролируемой и надежной, поскольку ценность сообщения зависит не только от того, будет ли оно услышано, но и от того, будет ли оно доставлено в нужную зону с правильным приоритетом.
Система PAGA выступает как централизованная основа голосовой связи для повседневной эксплуатации АЭС и реагирования в чрезвычайных ситуациях. Она поддерживает повседневное громкое оповещение, зональный пейджинг, активацию общего тревожного сигнала, воспроизведение предзаписанных экстренных сообщений и прямых объявлений операторов из диспетчерских или командных пунктов. Это позволяет персоналу станции получать нужную информацию в нужное время без ненужного перекрытия вещания между несвязанными зонами.

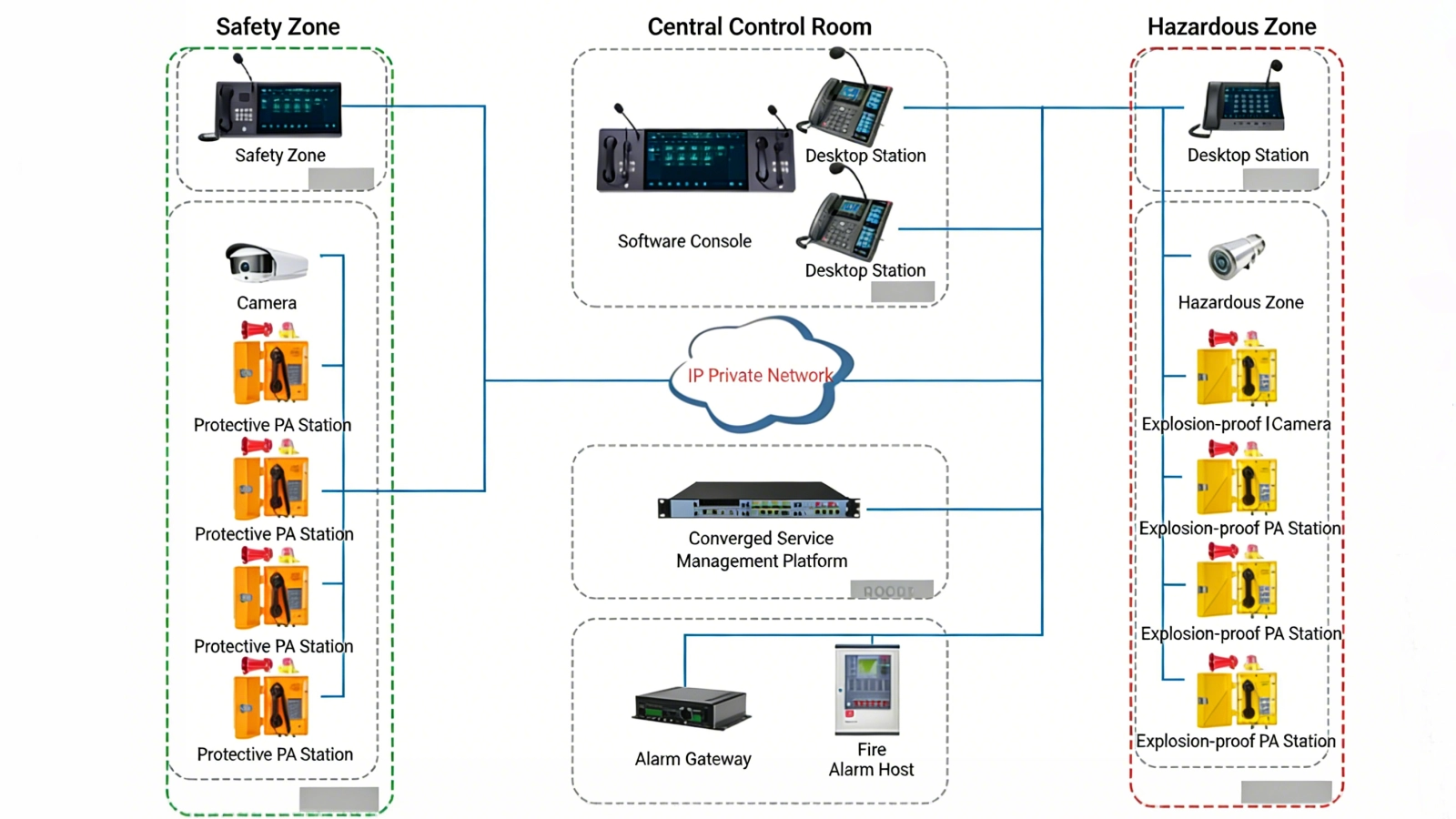

При практическом развертывании платформа PAGA обычно является частью более широкой коммуникационной инфраструктуры станции. Она может взаимодействовать с промышленными телефонами, терминалами экстренной переговорной связи, системами видеонаблюдения (CCTV), платформами пожарной сигнализации, системами контроля доступа, SIP-коммуникационными системами и инструментами диспетчерского управления станцией. Такой интегрированный подход помогает операторам эффективнее управлять повседневной деятельностью и координировать реагирование в нештатных ситуациях.
Централизованная управляющая платформа управляет маршрутизацией вещания, конфигурацией зон, расписанием объявлений, правилами приоритетов, обработкой событий и контролем системы. Обычно она устанавливается в главном диспетчерском зале, эксплуатационном центре или выделенной зоне управления связью. В проектах с повышенными требованиями к надежности управляющий уровень может поддерживать резервированное развертывание для снижения риска прерывания обслуживания.
Пульты пейджинга позволяют авторизованным операторам передавать прямые объявления в одну зону, несколько зон или по всей территории объекта. Рабочие станции операторов также могут поддерживать просмотр событий, мониторинг устройств, обработку тревог и управление системой. Эти терминалы используются как для повседневной связи, так и для экстренного голосового командования.
Уровень аудиовыхода включает промышленные усилители и распределенные громкоговорители, установленные во внутренних и наружных зонах станции. В зависимости от планировки станции и акустических условий в проекте могут использоваться рупорные громкоговорители, настенные громкоговорители, колонные громкоговорители или наружные промышленные громкоговорители. Правильный выбор громкоговорителей и планировка зон помогают улучшить покрытие голосовой связью и разборчивость речи в разных частях объекта.

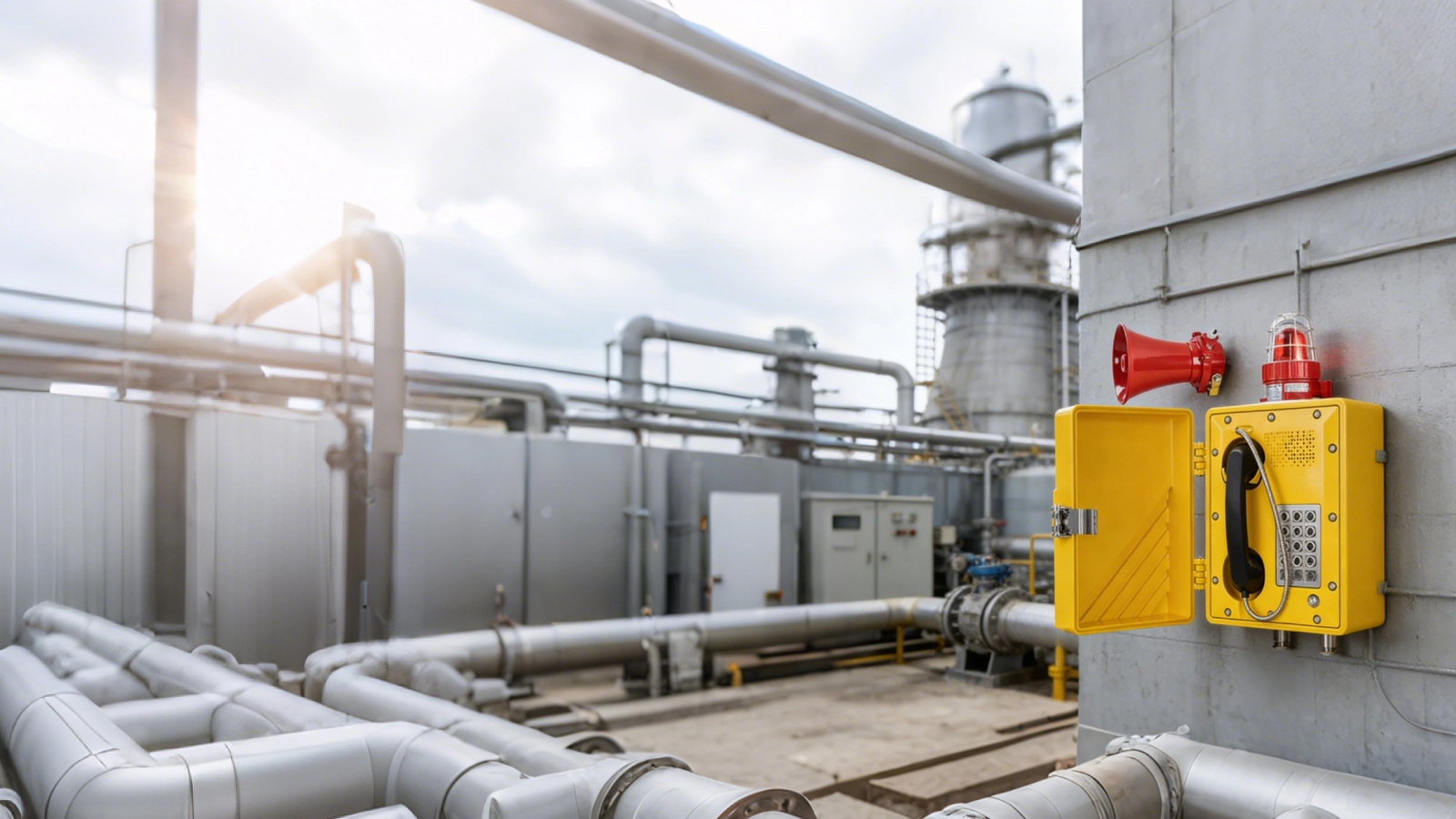

Конечные точки экстренной связи, такие как промышленные телефоны, переговорные пункты или SIP-терминалы, могут быть установлены в технических помещениях, служебных коридорах, зонах технического обслуживания, точках доступа на станцию и других важных эксплуатационных зонах. Эти терминалы дополняют общестанционное вещание, обеспечивая прямую голосовую связь между полевым персоналом и диспетчерскими пунктами.
Система может записывать прямые объявления, события активации тревог, сеансы пейджинга и отдельные действия операторов. Эти записи помогают при анализе инцидентов, проверке эксплуатационных процедур, обучении персонала и обеспечении отслеживаемости коммуникаций.
Интерфейсные модули соединяют платформу PAGA с другими системами станции: пожарной сигнализацией, видеонаблюдением, системами контроля доступа, промышленной телефонией, SIP-связью, а также платформами диспетчерского управления и мониторинга. Это позволяет поведению голосовой связи соответствовать реальным событиям на станции и улучшает координацию между несколькими системами.
| Компонент | Основная роль | Типичное место установки |
|---|---|---|
| Централизованная управляющая платформа | Управление зонами, маршрутизация аудиосигналов, контроль приоритетов, мониторинг системы | Главный диспетчерский зал, эксплуатационный центр |
| Пульт пейджинга | Прямое вещание, зональный пейджинг, экстренное голосовое командование | Рабочее место оператора, дежурная комната, диспетчерская станция |
| Промышленный усилитель и сеть громкоговорителей | Повседневные объявления, экстренные сообщения, вывод общего тревожного сигнала | Турбинный цех, вспомогательные помещения, коридоры, наружные зоны |
| Терминал экстренной связи | Прямая голосовая связь и полевая координация | Технические помещения, зоны технического обслуживания, зоны с контролируемым доступом |
| Интерфейсный модуль | Интеграция с системами безопасности, телефонией, мониторинга и диспетчерского управления | Системный уровень, оборудованная комната, управляющая платформа |
Система поддерживает повседневную коммуникацию на станции за счет регулярного голосового вещания. Типичные сценарии использования: эксплуатационные уведомления, расписание технического обслуживания, напоминания о безопасности, координационные сообщения и передача информации по всей станции. Это помогает организовать внутреннюю связь между разными отделами и техническими зонами.
Атомным электростанциям требуется не только широкое зональное вещание. Разные части объекта часто нуждаются в разных сообщениях в разное время. Поэтому система поддерживает зональный пейджинг, позволяющий операторам направлять коммуникации в нужное место без помех для несвязанных зон.
Типичные зоны вещания и пейджинга включают:
Зона главного диспетчерского зала
Турбинный цех
Вспомогательное здание
Электрощитевая
Насосная станция
Технический коридор
Зона технического обслуживания
Зона служебного доступа
Наружная техническая зона
Пункт сбора при эвакуации
При возникновении серьезного инцидента система может активировать общий тревожный сигнал по всей станции или в отдельной зоне. Это используется при пожаре, аномалии оборудования, управлении зонами с ограниченным доступом, экстренных инструкциях или организованной эвакуации. Возможность передачи общего тревожного сигнала важна, поскольку позволяет операторам быстро перейти от повседневной связи к срочному реагированию на объекте.
Решение поддерживает как предзаписанные экстренные сообщения, так и прямые объявления. Предзаписанные сообщения обеспечивают быструю передачу единообразных инструкций, а прямое вещание операторов позволяет давать более точные указания при изменении ситуации. Типичное содержание экстренных голосовых сообщений: инструкции по эвакуации, предупреждения об опасности, уведомления об изоляции зон, руководство по реагированию в чрезвычайных ситуациях и сообщения о временном ограничении доступа.
Авторизованный персонал может передавать прямые сообщения из диспетчерского зала, эксплуатационного центра или выделенного пункта экстренного командования. Это особенно ценно при быстром развитии событий, когда стандартных записанных сообщений недостаточно. Прямой пейджинг помогает поддерживать лучшую координацию между диспетчерским персоналом, техническими бригадами и сотрудниками в назначенных зонах станции.
Система PAGA позволяет назначать разные приоритеты повседневным объявлениям, прямому пейджингу, экстренной связи и тревожным сообщениям. Контент с высоким приоритетом (тревоги или экстренные сообщения) автоматически заменяет обычные аудиосообщения с низким приоритетом, обеспечивая первоочередную передачу срочных инструкций.
Записи объявлений и журналы тревог могут сохраняться для аудита, обучения и анализа инцидентов. Функции воспроизведения помогают операторам и руководителям проверить правильность выполнения коммуникационных действий и возможность улучшения процедур.
Решение позволяет контролировать состояние усилителей, линий громкоговорителей, сетевых соединений, ключевых терминалов и важных зон вещания. Централизованный мониторинг состояния повышает эффективность технического обслуживания и обеспечивает более высокую готовность системы связи.
Планирование развертывания должно соответствовать физической планировке станции, эксплуатационным обязанностям, коммуникационным приоритетам и проектированию маршрутов экстренной эвакуации. На атомных объектах покрытие связью должно включать не только рабочие зоны операторов, но и технические и вспомогательные помещения, где критически важны координация и реагирование в чрезвычайных ситуациях.
Типичные зоны развертывания: главный диспетчерский зал, турбинный цех, вспомогательное здание, электрощитевая и выделенные помещения для эксплуатационного сопровождения. Эти зоны требуют надежной связи как для повседневных инструкций, так и для экстренного управления.
Служебные коридоры, помещения технического обслуживания, насосные станции, кабельные трассы и технические зоны доступа также нуждаются в структурированной поддержке связи. Для этих пространств чаще требуются целевые инструкции, а не общестанционное вещание.

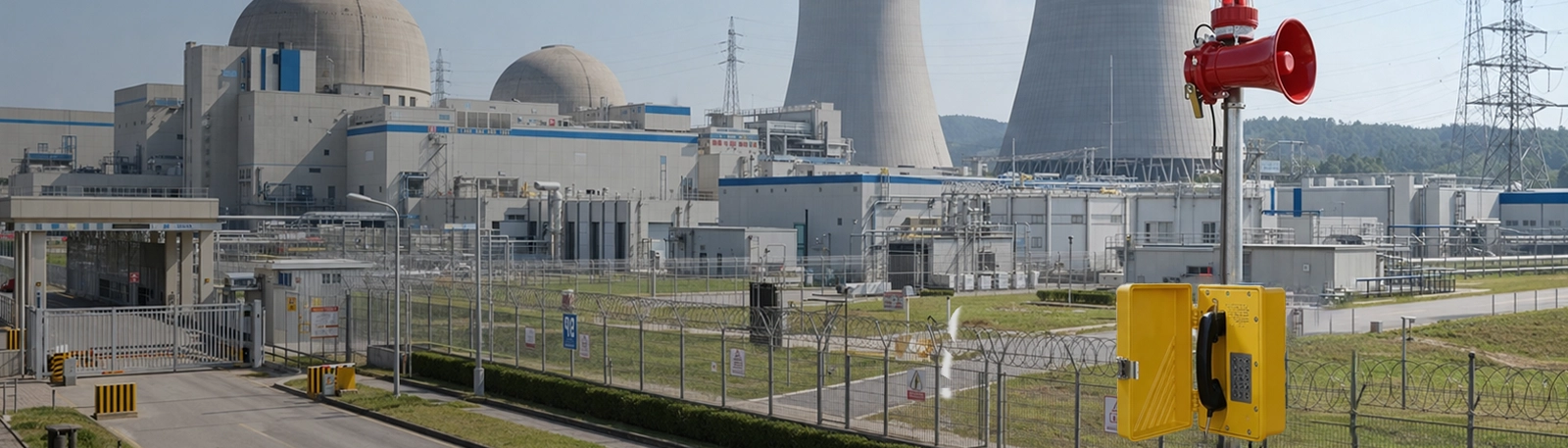

Наружные технические зоны, маршруты доступа на станцию, коммунальные зоны и выделенные пункты сбора могут нуждаться в распределенном голосовом покрытии как для обычных уведомлений, так и для экстренных инструктажей. Четкая связь в этих зонах особенно важна при организованном перемещении персонала.
| Зона развертывания | Основная потребность в связи | Рекомендуемая роль системы |
|---|---|---|
| Главный диспетчерский зал / Эксплуатационный центр | Централизованное командование, обработка событий, голосовая координация | Пульт пейджинга, мониторинг, экстренное управление |
| Турбинный цех / Вспомогательное здание | Повседневные уведомления, координация работ, экстренные предупреждения | Зональное громкое оповещение и передача тревожных сигналов с высоким приоритетом |
| Электрощитевая / Насосная станция | Целевая эксплуатационная связь и предупреждения о безопасности | Зональный пейджинг и поддержка связанного взаимодействия систем |
| Технический коридор / Зона технического обслуживания | Поддержка инспекций, координация, уведомления о инцидентах | Распределенное вещание и поддержка прямой связи |
| Наружная техническая зона / Пункт сбора | Инструктажи, предупреждения по зонам, сообщения при организованной эвакуации | Голосовое вещание с приоритетом и передача тревожных сообщений |
Ценность решения возрастает при интеграции с другими системами станции. Вместо изолированной аудиосети платформа PAGA становится частью скоординированной инфраструктуры связи и реагирования.
Интеграция с пожарной сигнализацией: экстренные голосовые сообщения могут активироваться автоматически при возникновении пожарных событий
Интеграция с видеонаблюдением (CCTV): операторы могут визуально проверять обстановку при передаче объявлений и координации реагирования
Интеграция с системами контроля доступа: зональная связь может поддерживать регулируемое перемещение и временное ограничение доступа
Интеграция с SIP или промышленной телефонией: голосовая связь может быть расширена в более широкую коммуникационную сеть объекта
Интеграция с системами диспетчерского управления и мониторинга: связь эффективнее соответствует рабочим процессам станции как в обычном, так и в нештатном режиме
Например, при обнаружении тревожного состояния в назначенной зоне станции система может активировать зональное голосовое сообщение, уведомить диспетчерский зал и позволить авторизованным операторам передать прямые последующие инструкции в затронутую зону. Это сокращает задержку реагирования и повышает четкость связи при срочных событиях.
Коммуникационная платформа должна быть спроектирована для стабильной работы в условиях повышенных требований к надежности. Непрерывность работы системы важна, поскольку связь поддерживает как повседневную деятельность станции, так и реагирование в чрезвычайных ситуациях.
Резервированное проектирование управляющих серверов, сетевых маршрутов, источников питания и ресурсов усилителей повышает общую доступность системы и снижает влияние одиночных отказов в критических каналах связи.
Разные зоны станции имеют разные акустические условия. Система должна быть спроектирована для обеспечения практической разборчивости речи в технических и промышленных помещениях, а не просто для высокого уровня звукового давления.
Структурированное проектирование зон и регламентированные права на вещание особенно важны в атомных проектах. Решение должно поддерживать точное определение зон, выборочный вещательный охват и контролируемое использование функций прямого объявления.
Система должна обеспечивать быструю активацию тревожных сигналов, немедленное воспроизведение экстренных сообщений и переход к прямому вещанию операторов при необходимости. Это повышает скорость связи при изменении обстановки.
Записи объявлений, журналы тревог и эксплуатационные записи помогают при анализе, обучении и обеспечении отслеживаемости коммуникаций. Это ценно в условиях, когда коммуникационные действия могут потребовать тщательной проверки.
Платформа PAGA должна плавно интегрироваться с существующими системами станции, чтобы связь оставалась связанной с эксплуатационными и безопасностными процессами, а не функционировала как изолированный модуль.
Эффективное решение PAGA для атомных электростанций — это не просто вещание аудиосигналов. Это создание контролируемой, отслеживаемой и надежной инфраструктуры голосовой связи для повседневной эксплуатации и реагирования в чрезвычайных ситуациях.
Компания Becke Telcom специализируется на промышленных коммуникационных решениях для сложных и высоконадежных условий эксплуатации. В проектах атомных электростанций ее решение PAGA разработано для поддержки как повседневной связи на объекте, так и экстренного голосового реагирования на основе единой масштабируемой архитектуры.
Решение интегрирует громкое оповещение, общий тревожный сигнал, промышленную телефонию, экстренную переговорную связь, SIP-коммуникацию, распределенные системы громкоговорителей и функции координации станции в единую управляемую платформу. Это помогает операторам станции повысить эффективность связи, обеспечить более четкое зональное управление и укрепить общестанционные возможности безопасностной связи.
Единая архитектура для громкого оповещения, тревог, телефонии, переговорной связи и координации
Гибкая зональная связь для сложной планировки станции
Поддержка интеграции с системами пожарной сигнализации, видеонаблюдения, контроля доступа и телефонией
Надежное проектирование связи для объектов с повышенными требованиями к надежности
Масштабируемое развертывание для атомных электростанций и связанных технических объектов
Для владельцев станций, генподрядчиков (EPC), операторов и системных интеграторов профессиональное решение PAGA для атомных объектов приносит пользу как в эксплуатационном управлении, так и в управлении безопасностью.
Повышение эффективности голосовой связи по всей станции
Поддержка единого управления повседневным вещанием и экстренными тревожными сигналами
Ускорение реагирования при нештатных ситуациях и сценариях перемещения персонала
Укрепление координации между диспетчерскими пунктами и полевыми зонами
Повышение отслеживаемости связи и контроля системы
Поддержка более безопасной и контролируемой эксплуатации атомного объекта
Система PAGA для атомных электростанций является неотъемлемой частью современной коммуникационной и безопасностной инфраструктуры объекта. В условиях, где важны надежность, регламентированный доступ, зональная связь и готовность к чрезвычайным ситуациям, единая платформа для громкого оповещения, пейджинга и общего тревожного сигнала обеспечивает более надежную поддержку как повседневной эксплуатации, так и реагирования в нештатных ситуациях.
Объединяя повседневное вещание, зональный пейджинг, общий тревожный сигнал, прямое голосовое командование и интеграцию систем в единую скоординированную архитектуру, операторы атомных электростанций могут повысить эффективность связи, укрепить процедуры безопасности и создать общестанционную коммуникационную инфраструктуру, лучше адаптированную для условий эксплуатации с высокими требованиями к надежности.
Это интегрированная коммуникационная система, объединяющая громкое оповещение, пейджинг и общий тревожный сигнал для поддержки повседневного вещания, зональной голосовой связи и экстренных предупреждений по всей станции.
Зональный пейджинг позволяет операторам отправлять нужные сообщения в нужные зоны станции, повышая точность связи и снижая ненужные помехи в несвязанных зонах.
Да. Решение может предоставлять инструкции по эвакуации с помощью предзаписанных сообщений или прямых объявлений операторов в зависимости от события и процедур станции.
Да. Оно может интегрироваться с системами пожарной сигнализации, видеонаблюдения, контроля доступа, промышленной телефонией, SIP-связью, а также платформами диспетчерского управления и мониторинга для более скоординированной коммуникации на объекте.
