В современных коммуникационных системах на базе IP концепция прямой глобальной адресуемости постепенно была заменена многоуровневыми архитектурами маршрутизации, которые разделяют внутреннюю сетевую идентичность и внешнюю видимость. Трансляция сетевых адресов (NAT) является одним из ключевых механизмов, обеспечивающих такое разделение. Она работает на стыке маршрутизации, отслеживания сеансов и обработки транспортного уровня, позволяя нескольким внутренним устройствам взаимодействовать с внешними сетями через контролируемую и учитывающую состояние границу трансляции.

NAT не является простым инструментом подмены IP-адреса. Он действует как динамическая система принятия решений, встроенная в пограничные шлюзы. Каждый пакет, входящий в защищенную сеть или выходящий из нее, оценивается, преобразуется и отслеживается на основе текущего состояния сеанса. Это создает управляемую асимметрию между внутренними и внешними доменами адресации и существенно меняет принципы масштабирования и эксплуатации современных IP-сетей.

Разделение внутренней адресации и внешних доменов маршрутизации

Первый структурный принцип NAT заключается в разделении частных и публичных адресных пространств. Внутренние сети обычно используют диапазоны RFC1918, которые специально не маршрутизируются в глобальном интернете. Эти адреса могут повторно использоваться разными организациями, что устраняет требование глобальной уникальности, но одновременно изолирует их от внешних таблиц маршрутизации.

Когда устройство в такой сети инициирует соединение, его частный IP-адрес не имеет смысла за пределами локального домена. NAT устраняет этот разрыв, преобразуя внутренние адреса источника в глобально действительные внешние адреса на границе сети. Благодаря этому частные сети могут работать независимо от ограничений выделения публичных IP-адресов и при этом сохранять полную связность.

Такое разделение также дает структурное преимущество: внутренняя топология сети остается невидимой для внешних наблюдателей. Поэтому NAT косвенно снижает прямую экспозицию внутренней инфраструктуры, хотя изначально не является механизмом безопасности.

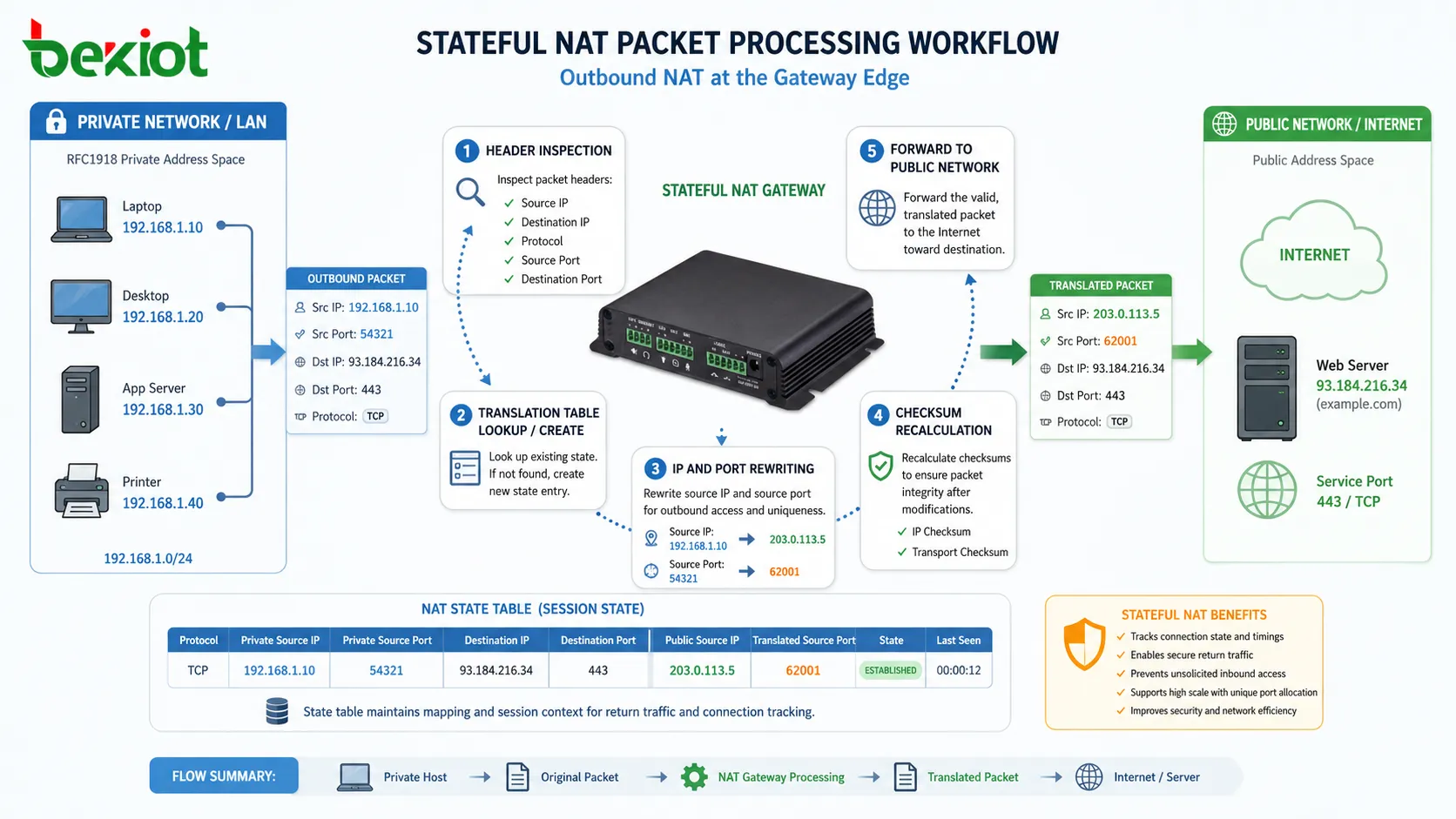

Механизм преобразования пакетов с сохранением состояния на сетевой границе

В основе работы NAT находится механизм обработки пакетов с сохранением состояния, расположенный в шлюзовом устройстве, таком как маршрутизатор, межсетевой экран или специализированное NAT-устройство. Когда поступает исходящий пакет, устройство анализирует несколько полей заголовка, включая исходный IP-адрес, IP-адрес назначения, тип протокола и номера портов транспортного уровня.

На основании этого анализа система создает или извлекает запись трансляции из внутренней таблицы состояний. Затем исходный IP-адрес заменяется публично ориентированным IP-адресом, а в большинстве современных реализаций также переписывается исходный порт, чтобы обеспечить уникальность одновременных сеансов.

Такое преобразование должно сохранять целостность пакета. После изменения полей заголовка контрольные суммы пересчитываются как на IP-уровне, так и на транспортном уровне, чтобы пакет оставался корректным для последующих систем маршрутизации.

Построение и жизненный цикл таблиц состояния трансляции

Основным компонентом работы NAT является таблица состояния трансляции, которая хранит соответствия между внутренними сеансами и их внешними представлениями. Каждый активный поток связи создает уникальную запись, связывающую внутреннюю адресную информацию с преобразованными внешними идентификаторами.

Типичная запись NAT содержит внутренний IP-адрес, внутренний исходный порт, преобразованный публичный IP, назначенный внешний порт, тип протокола и метаданные времени ожидания сеанса. Такая структурированная привязка гарантирует, что обратный трафик будет точно направлен к исходному внутреннему хосту.

Жизненный цикл этих записей строго контролируется. При запуске сеанса создается новое соответствие. Во время активной связи запись обновляется в зависимости от активности трафика. Когда сеанс становится неактивным или явно закрывается, запись удаляется для освобождения системных ресурсов.

Трансляция адресов портов и поведение мультиплексирования соединений

Одной из наиболее распространенных форм NAT является трансляция адресов портов (PAT), также известная как NAT overload. В этой модели несколько внутренних устройств используют один публичный IP-адрес. Различение сеансов достигается за счет динамического выделения номеров исходных портов.

Когда несколько внутренних хостов одновременно инициируют исходящие соединения, NAT-система назначает каждому сеансу уникальный внешний портовый идентификатор. Это гарантирует, что обратный трафик будет безошибочно сопоставлен с нужной внутренней конечной точкой.

Этот механизм значительно повышает эффективность использования адресов IPv4. Вместо необходимости выделять отдельный публичный IP для каждого устройства тысячи устройств могут одновременно работать через один внешне видимый пул адресов.

Восстановление обратного трафика и логика обратного сопоставления

Обработка входящего трафика в NAT по сути симметрична исходящей трансляции, но полностью зависит от восстановления через поиск в таблице. Когда ответный пакет приходит от внешнего сервера, NAT-шлюз проверяет комбинацию IP-адреса и порта назначения.

Затем он выполняет поиск в таблице состояния трансляции, чтобы определить соответствующую внутреннюю запись. После ее обнаружения система восстанавливает исходный IP-адрес и порт назначения, прежде чем переслать пакет во внутреннюю сеть.

Этот процесс обратного сопоставления обеспечивает полную непрерывность сеанса. Ни внешние серверы, ни внутренние клиенты не знают о слое трансляции, который остается прозрачным на уровне приложений.

Контроль тайм-аутов и стратегия оптимизации ресурсов

Поскольку NAT по своей сути является системой с состоянием, он должен эффективно управлять памятью и вычислительными ресурсами. Каждый активный сеанс занимает часть таблицы трансляции, а неконтролируемый рост может привести к снижению производительности или исчерпанию таблицы.

Для снижения этого риска реализации NAT применяют политики тайм-аутов, зависящие от протокола. TCP-сеансы обычно сохраняются до получения явных сигналов завершения, тогда как UDP-сеансы полагаются на таймеры истечения при бездействии. Сопоставления ICMP обычно кратковременны из-за их бессостоящей природы.

Архитектура трансляции операторского класса в крупномасштабных сетях

В крупных сетях поставщиков услуг традиционные реализации NAT уже недостаточны из-за огромного числа одновременных абонентов. Carrier-Grade NAT (CGNAT) расширяет базовую модель NAT до распределенной высокопроизводительной архитектуры трансляции, способной обрабатывать миллионы одновременных сеансов.

В отличие от корпоративного NAT, который обычно работает на одном пограничном шлюзе, системы CGNAT распределяют нагрузку трансляции между кластерными узлами. Каждый узел отвечает за часть адресного пула и таблицы сеансов, обеспечивая горизонтальное масштабирование и отказоустойчивость. Такая архитектура важна для мобильных сетей, широкополосных операторов и сред доставки контента, где дефицит IPv4 особенно выражен.

В развертываниях CGNAT сохранение сеанса и детерминированное сопоставление становятся сложнее из-за балансировки нагрузки между узлами трансляции. Для решения этой задачи применяются детерминированные алгоритмы NAT или механизмы хеширования по абоненту, чтобы сеансы от одного внутреннего хоста стабильно попадали в один и тот же внешний контекст трансляции.

Влияние на системы связи реального времени и транспортные протоколы

Трансляция сетевых адресов создает особые сложности для систем связи реального времени, таких как VoIP, видеоконференции и промышленные диспетчерские сети. Эти системы сильно зависят от сквозной связности и часто встраивают сведения об IP-адресах непосредственно в полезную нагрузку приложений.

Протоколы SIP (Session Initiation Protocol) и H.323 могут испытывать проблемы соединения, когда NAT изменяет адресацию транспортного уровня. Это связано с тем, что сообщения согласования сеанса могут содержать ссылки на частные IP-адреса, недействительные во внешних сетях.

Для смягчения этой проблемы обычно используются методы обхода NAT, такие как STUN (Session Traversal Utilities for NAT), TURN (Traversal Using Relays around NAT) и ICE (Interactive Connectivity Establishment). Эти механизмы позволяют конечным точкам определить свои публично видимые адреса и установить медиапути через границы NAT.

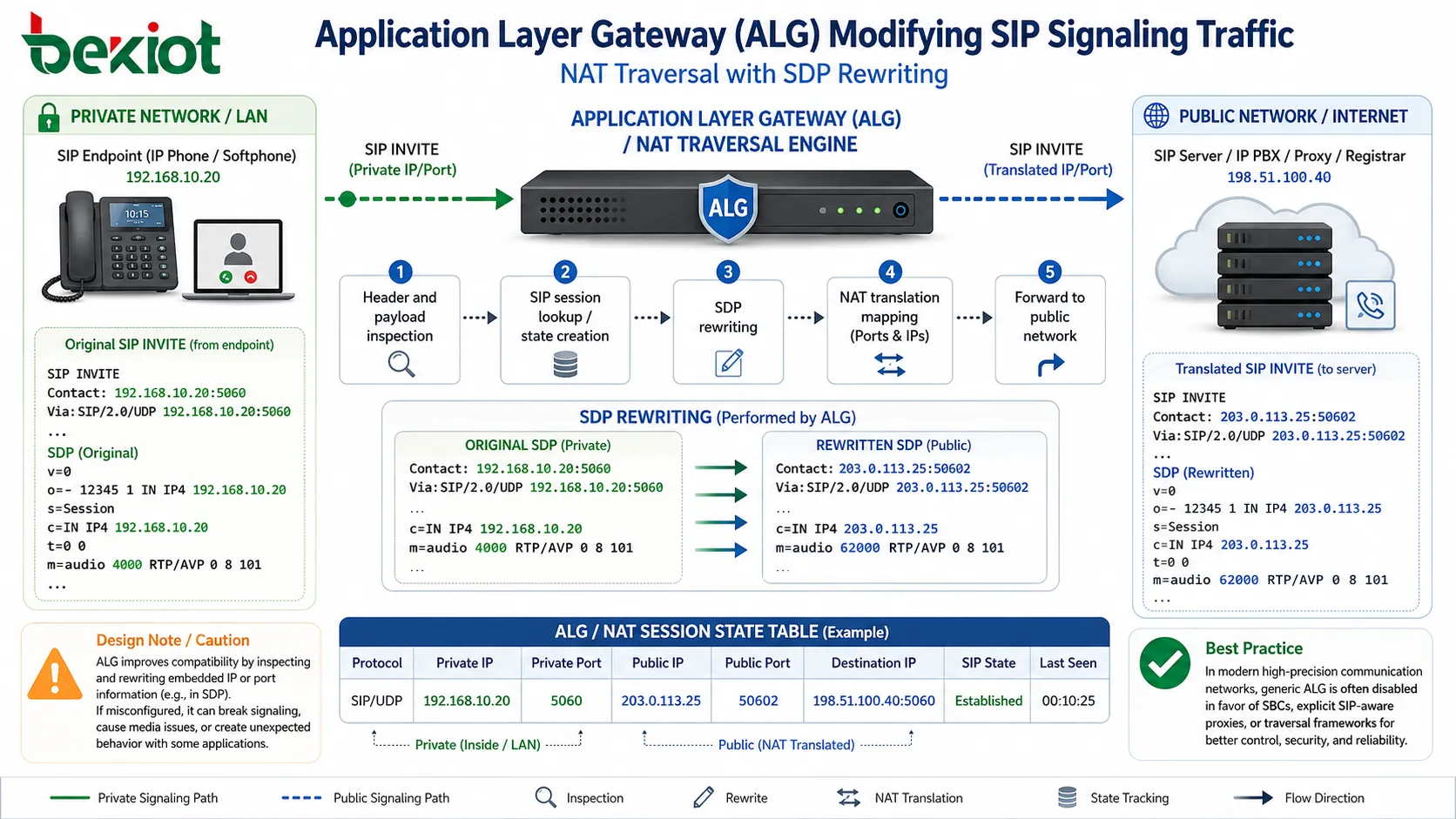

Поведение шлюза прикладного уровня и адаптация протоколов

Некоторые реализации NAT включают функциональность Application Layer Gateway (ALG), которая анализирует и изменяет полезную нагрузку прикладного уровня для поддержания согласованности протокола. Это особенно важно для протоколов, которые встраивают сведения об IP-адресах или портах в саму полезную нагрузку.

Например, SIP ALG может переписывать встроенные поля SDP (Session Description Protocol), заменяя частные IP-адреса преобразованными публичными адресами. Это может улучшать совместимость, но при неправильной настройке также вводит сложность и нежелательные побочные эффекты.

В современных сетевых проектах общие функции ALG часто отключают в пользу явных прокси с учетом приложения или специализированных механизмов обхода, особенно в высокоточных коммуникационных средах.

Переход на IPv6 и уменьшение роли NAT

Внедрение IPv6 существенно меняет долгосрочную роль NAT в глобальной сетевой архитектуре. Благодаря расширенному адресному пространству IPv6 устраняет необходимость в стратегиях экономии адресов, таких как PAT.

Однако NAT не исчез. Он эволюционировал в переходные механизмы, такие как NAT64 и системы трансляции с двойным стеком, обеспечивающие взаимодействие между сетями IPv4 и IPv6.

Во многих реальных развертываниях IPv4 и IPv6 сосуществуют, что требует слоев трансляции, соединяющих принципиально разные модели адресации. Этот переходный этап обеспечивает обратную совместимость и позволяет постепенно мигрировать к инфраструктурам, изначально построенным на IPv6.

Ограничения производительности и модели оптимизации высокой пропускной способности

Обработка NAT создает вычислительные накладные расходы из-за анализа пакетов, переписывания заголовков и управления таблицами состояний. В средах с высокой пропускной способностью это может стать узким местом при недостаточной оптимизации.

Для решения этих ограничений современные реализации NAT используют аппаратное ускорение, многоядерную обработку и распределенные таблицы сеансов. Сетевые процессоры (NPU) и механизмы пересылки на базе ASIC часто применяются для переноса задач трансляции с универсальных CPU.

Еще один метод оптимизации — кэширование потоков, при котором часто используемые записи трансляции хранятся в высокоскоростной памяти для уменьшения задержки поиска при обработке пакетов.

Режимы отказа и диагностическое поведение в системах NAT

Когда системы NAT сталкиваются с исчерпанием ресурсов или несогласованностью конфигурации, могут возникать различные режимы отказа. Самая распространенная проблема — исчерпание портов, когда не остается доступных внешних портов для новых сеансов.

Еще один частый сценарий отказа — асимметричная маршрутизация, при которой обратный трафик из-за неправильной настройки маршрутов обходит NAT-устройство, что приводит к нарушению состояния сеанса и отбрасыванию пакетов.

Диагностический анализ обычно включает проверку таблиц трансляции, журналов сеансов и счетчиков интерфейсов для выявления аномалий в поведении сопоставления или использовании ресурсов.

Стратегии эксплуатационного развертывания в корпоративных средах

В корпоративных сетях развертывание NAT обычно согласуется со стратегиями зон безопасности и сегментации. Внутренние сети делятся на доверенные зоны, а NAT-шлюзы размещаются на контролируемых границах между внутренними и внешними доменами.

Правила NAT на основе политик могут применяться к различным классам трафика, обеспечивая выборочную трансляцию по типу приложения, назначению или группе пользователей. Это позволяет организациям детально контролировать входящие и исходящие коммуникационные потоки.

В промышленных системах связи NAT часто сочетается с VPN-туннелированием и политиками межсетевого экрана, чтобы обеспечить многоуровневую сетевую изоляцию при сохранении эксплуатационной связности.

Связь между NAT и промышленными коммуникационными архитектурами

В промышленных средах, таких как диспетчерские центры, энергосистемы, транспортные узлы и сети аварийной связи, NAT играет важную роль в обеспечении многоплощадочной связности между частными IP-доменами.

Такие системы часто используют гибридные архитектуры, где локальные сети управления работают независимо, но при этом требуют централизованной координации. NAT делает это возможным, абстрагируя внутреннюю адресацию и поддерживая контролируемые каналы связи между распределенными узлами.

Однако строгие требования к задержке и надежности в таких системах часто требуют тщательной настройки NAT, чтобы избежать джиттера, потери сеансов или задержки распространения сигнализации.

Системная интерпретация поведения NAT

С точки зрения системной инженерии NAT можно рассматривать как детерминированный конечный автомат, который преобразует идентичность пакета на основе заранее заданных правил и динамического контекста сеанса.

Он работает на нескольких уровнях абстракции: сетевой адресации, транспортного мультиплексирования, сохранения сеанса и применения политик. Такое многоуровневое поведение отличает NAT от простых механизмов маршрутизации и делает его базовым компонентом современной архитектуры IP-сетей.

Часто задаваемые вопросы

Почему NAT все еще существует в средах IPv6?

Хотя IPv6 снижает потребность в трансляции адресов, NAT сохраняется в переходных механизмах, которые соединяют сети IPv4 и IPv6 и обеспечивают обратную совместимость.

Может ли NAT влиять на задержку в высокочастотных системах связи?

Да. Дополнительная обработка для переписывания заголовков и поиска состояния может вносить небольшую задержку, особенно при высокой нагрузке сеансов.

В чем разница между NAT и межсетевым экраном?

NAT изменяет адресную информацию для целей маршрутизации, а межсетевой экран применяет политики безопасности. Они часто используются вместе, но выполняют разные функции.

Почему некоторые приложения не работают за NAT?

Приложения, которые встраивают IP-информацию в полезную нагрузку или требуют прямой одноранговой связности, могут не работать без методов обхода NAT.

Можно ли выполнить обратную трассировку CGNAT при диагностике?

Системы CGNAT ведут журналы и записи сопоставлений, но из-за крупномасштабной агрегации обратная трассировка требует централизованных систем корреляции журналов.
