Значение уровня воды сообщает операторам, что происходит, а видео в реальном времени помогает понять, почему это происходит. В проекте интеллектуального мониторинга воды отображение обоих на одном экране даёт бригадам диспетчерской более быстрый способ проверки аномальных показаний, осмотра окружающих условий и принятия решения о том, требует ли предупреждение немедленных действий. Практическая архитектура использует радиолокационный датчик для измерения, существующую камеру для визуального контекста и платформу интеграции видео для синхронизации двух источников. Это позволяет не возлагать все задачи на одно устройство и даёт организациям возможность модернизировать мониторинг без замены работоспособной сети CCTV.

Почему измерения и изображения должны отображаться вместе

Гидрологическая телеметрия и видеонаблюдение часто строятся как раздельные системы. На странице телеметрии отображается текущий уровень, а на платформе CCTV — река, водохранилище, затвор или дренажный канал. При возникновении тревоги оператору приходится переключаться между приложениями, находить нужную камеру и сравнивать две временные шкалы. Эта задержка незначительна при рутинной работе, но становится критичной во время сильных дождей, быстрых изменений уровня или развивающегося паводка.

Синхронизированное наложение помещает текущее значение уровня воды, время измерения и статус непосредственно на соответствующий прямой эфир. Изображение может показать плавающий мусор, забитое русло, турбулентность поверхности, повреждённую конструкцию или ремонтные работы, которые одно лишь число не может объяснить. Значение датчика, в свою очередь, обеспечивает воспроизводимое измерение, не зависящее от оценки оператором показаний водомерной рейки по сжатому изображению.

Цель — не украсить видео дополнительным текстом, а создать единое оперативное окно, в котором измерение, визуальное подтверждение и обработка инцидента используют одну и ту же идентификацию площадки и временную привязку. Эта же модель может отображать скорость потока, расход и количество осадков при наличии соответствующих источников данных.

Отображаемая величина также должна быть точно определена. Глубина воды, уровень и высотная отметка связаны, но не взаимозаменяемы. Проект должен определить реперную отметку, инженерную единицу, смещение датчика и правило округления до того, как значение попадёт на экран. Если операции зависят от быстро меняющихся условий, в представление можно включить скорость подъёма и краткий индикатор тренда в виде отдельных расчётных полей. Эти расчёты должны сохранять свой интервал дискретизации и статус качества, чтобы оператор мог отличить подтверждённый тренд от результата, полученного по неполным выборкам.

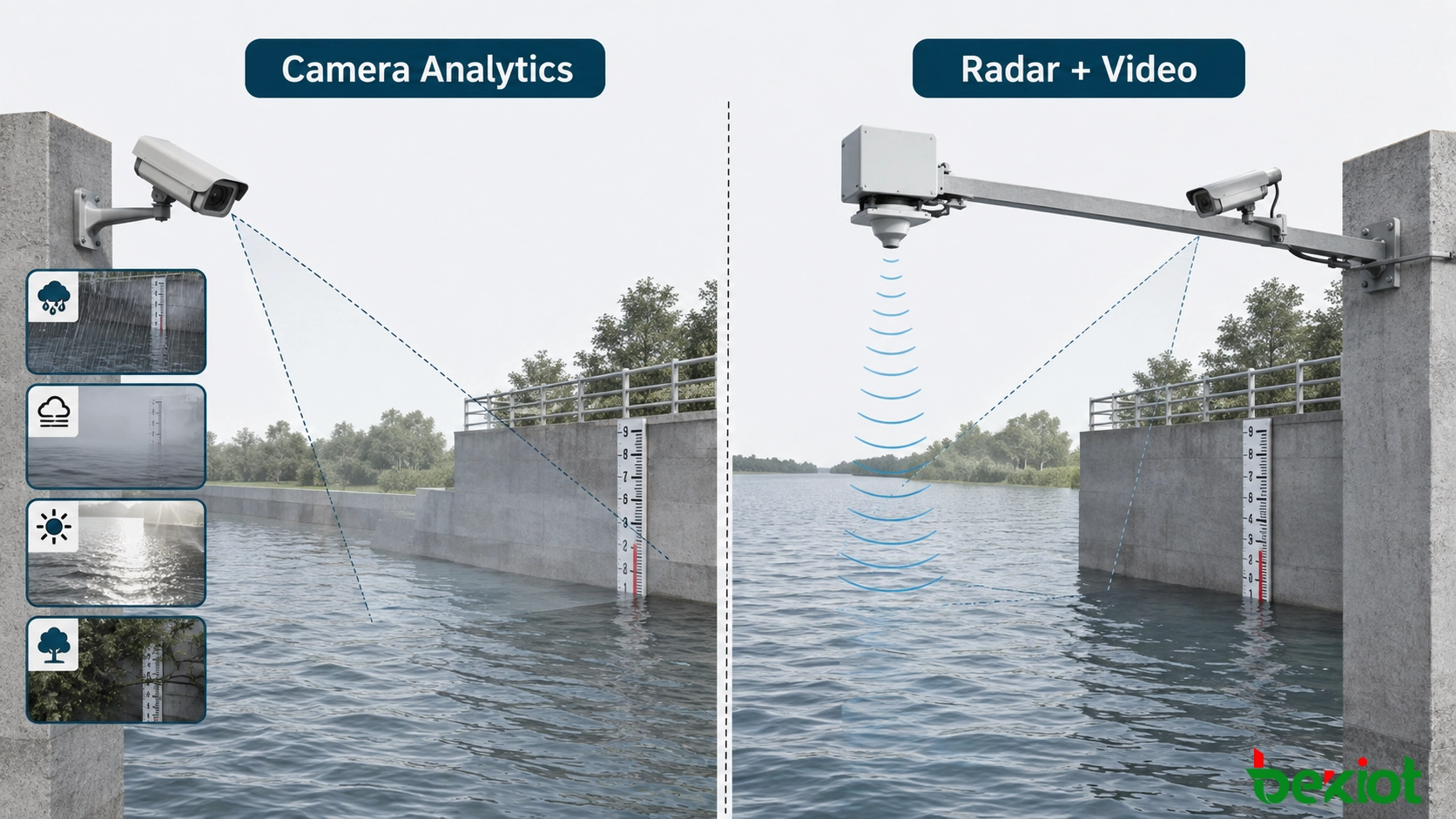

Выберите правильный источник для показаний уровня

Когда видеоаналитика уместна

Камера может оценивать уровень воды, находя на изображении водомерную рейку, урез воды или другой калиброванный ориентир. Такой подход естественно объединяет сцену и расчётный результат. Он может быть полезен на площадках с устойчивой точкой обзора, контролируемым освещением, видимым ориентиром и хорошо проверенной моделью анализа изображений.

Ограничения необходимо тщательно оценивать. Дождь, туман, блики, темнота, брызги, растительность, мусор и загрязнение объектива могут скрыть ориентир или ухудшить качество изображения. Узкое русло или пересечённая местность могут помешать камере достичь нужного угла. Надёжная интерпретация может также потребовать значительной обработки, настройки модели и проверки на конкретном объекте. Эти слабости наиболее существенны при неблагоприятной погоде — именно тогда, когда достоверные показания наиболее ценны.

Почему бесконтактный радар часто является основным прибором

Радиолокационный уровнемер измеряет расстояние между точкой его установки и поверхностью воды, а затем преобразует это расстояние в уровень относительно реперной отметки площадки. Поскольку он бесконтактный, датчик не погружается в воду и меньше подвержен загрязнению или повреждению от наносов и плавающего мусора. Он также меньше зависит от дневного света и визуальной чёткости, чем измерение только камерой, что делает его пригодным для непрерывного мониторинга на реках, водохранилищах, каналах и объектах городской дренажной системы.

Радар не заменяет качественный инженерный подход. Геометрия монтажа, измерительная площадка, вибрация моста, препятствия, волны, турбулентность, точность реперной отметки, электропитание и связь — все это может повлиять на результаты. Каждая установка всё равно требует геодезической съёмки, пусконаладочных проверок и периодических сравнений с утверждённым эталоном. Его практическое ограничение в данном решении иное: прибор обычно предоставляет числовое значение, а не визуальное объяснение условий на объекте.

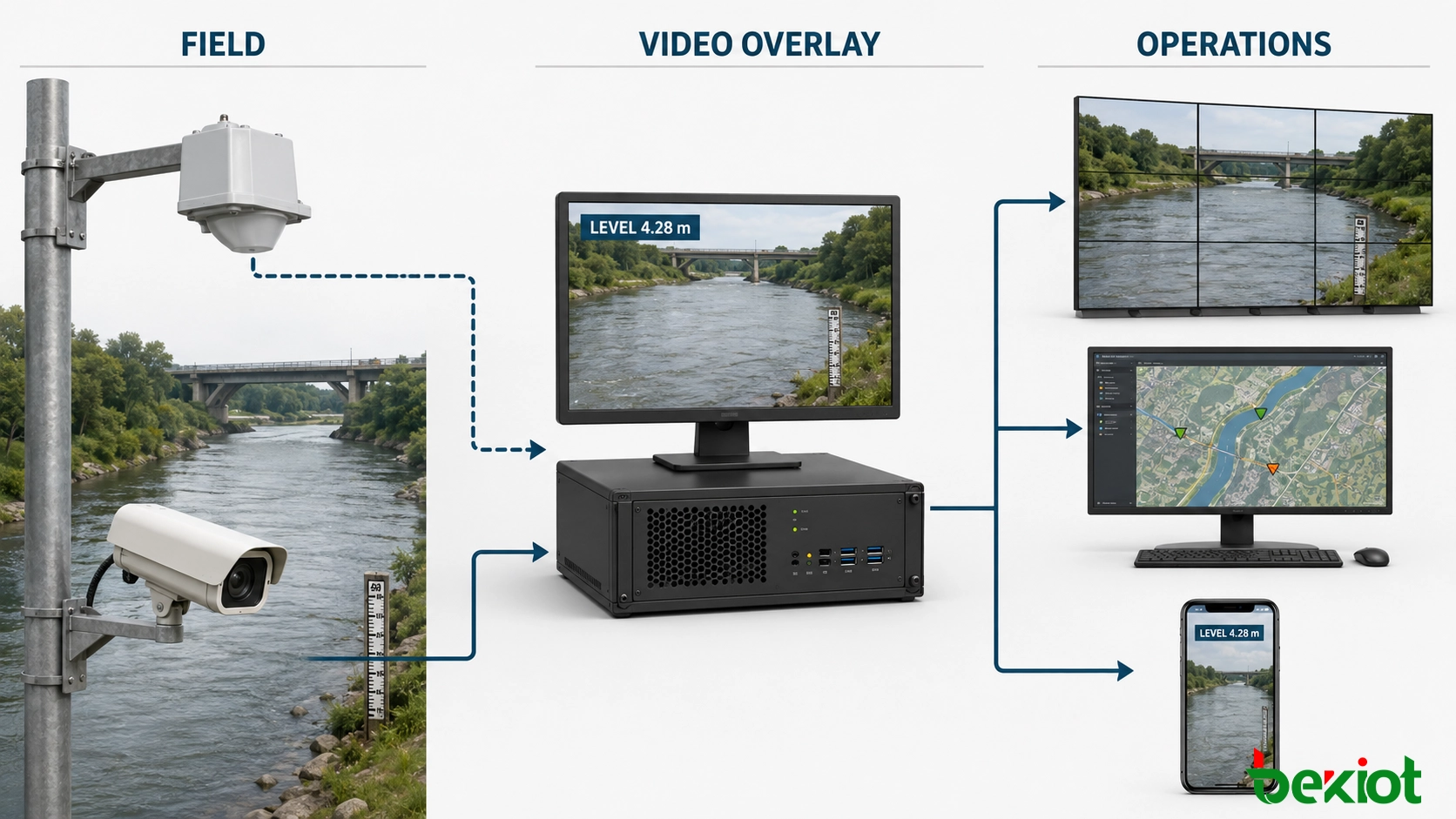

Постройте синхронизированный путь данных и видео

Уровень интеграции находится между полевыми устройствами и приложениями, используемыми операторами. Он получает радиолокационные показания через доступную телеметрическую сеть и принимает соответствующий видеопоток с камеры. Карта площадки связывает каждый датчик с одной или несколькими камерами, чтобы неверное значение никогда не отображалось на неправильной сцене.

1. Получение измерения. Соберите уровень воды вместе с его идентификатором источника, временной меткой, инженерной единицей и статусом качества или связи.

2. Нормализация данных. Преобразуйте полевые сообщения в согласованный внутренний формат, сохраняя исходное значение и время источника.

3. Приём прямой камеры. Подключитесь к существующей камере, видеорегистратору или системе управления видео через поддерживаемый интерфейс.

4. Привязка источников. Поддерживайте явную связь между площадкой мониторинга, датчиком, камерой, реперной отметкой и правилами тревог.

5. Формирование вида оператора. Добавьте читаемое наложение, содержащее значение, единицу, временную метку и статус качества данных, не закрывая критические части изображения.

6. Распространение и запись. Доставьте комбинированный вид авторизованным приложениям, сохраняя исходные записи датчиков и, при необходимости, неизменённое видео.

Происхождение данных должно оставаться видимым на всём этом пути. Нормализованная запись должна сохранять исходный идентификатор устройства, временную метку источника, временную метку получения, единицу, код качества и правило преобразования. Если полевая связь прерывиста, пограничный шлюз может буферизовать измерения и передавать их после восстановления, но задержанные записи должны помечаться как исторические, а не представляться как текущие. Это предотвращает путаницу между задержкой сети и внезапным изменением уровня реки или водохранилища.

Метод вывода должен соответствовать месту назначения. RTSP обычно используется для настройки и управления доставкой мультимедиа в реальном времени, тогда как WebRTC подходит, когда требуется просмотр в браузере с низкой задержкой и интерактивность. RTMP, HLS и HTTP-FLV могут поддерживать вклад или веб-распространение в подходящих средах. SIP может обеспечить интеграцию сеансов и сигнализации с совместимыми системами связи или диспетчеризации. Одна только поддержка протоколов не гарантирует совместимости; необходимо также тестировать кодеки, аутентификацию, задержку, шифрование, требования браузеров и межсетевых экранов.

Производительность обработки видео должна рассчитываться исходя из количества одновременных потоков, разрешения, частоты кадров, кодека и необходимости транскодирования. Пропуск совместимого потока обычно требует меньше ресурсов и вносит меньшую задержку, чем его декодирование и повторное кодирование. Адаптивные субпотоки могут обслуживать мобильных пользователей, в то время как высококачественный источник остаётся доступным для документирования и отображения в диспетчерской.

Эта архитектура может питать видеостену диспетчерской, интерфейс «единой карты» на основе ГИС, консоль диспетчера, панель управления в браузере или мобильное приложение. Повторное использование установленных камер сокращает полевые работы и защищает предыдущие инвестиции в CCTV, в то время как точность измерений остаётся ответственностью специализированного гидрологического датчика и его установки.

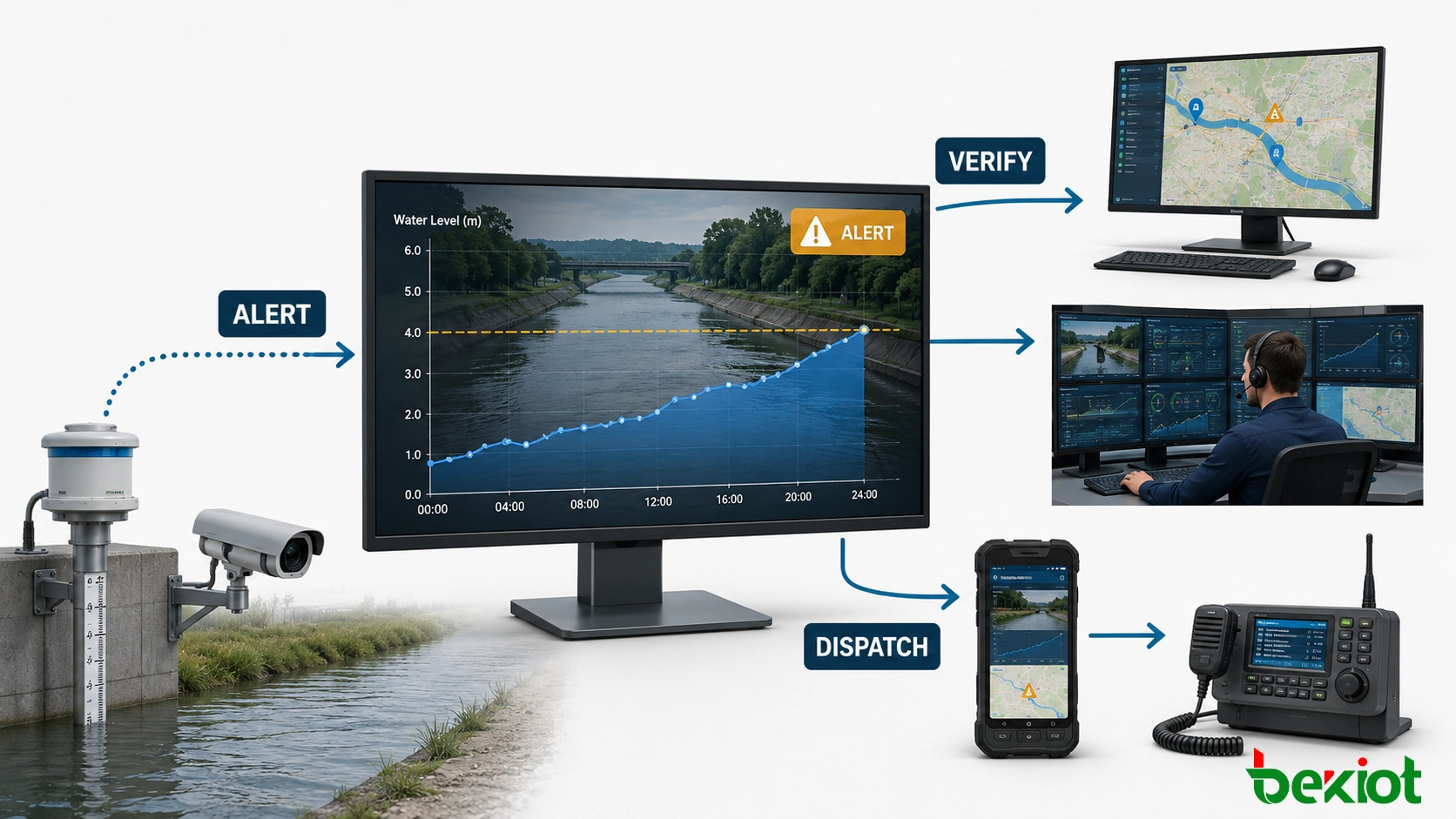

Превратите значение на экране в рабочий процесс по инцидентам

Наибольший оперативный выигрыш даёт привязка наложения к обработке тревог. Вместо того чтобы просить персонал непрерывно следить за каждым каналом, платформа оценивает настроенные пороги и отображает соответствующую сцену при выполнении условия. Уровни предупреждения и критичности должны основываться на утверждённом плане площадки, с правилами гистерезиса или удержания, чтобы избежать повторяющихся тревог при колебаниях поверхности воды вокруг границы.

Типичное событие может открыть связанную камеру, выделить текущее показание, запустить запись инцидента и уведомить дежурную бригаду. В зависимости от окружающих систем, уведомления могут доставляться через рабочий стол диспетчерской, мобильное приложение, телефонный рабочий процесс или интерфейс радиодиспетчера. Правила эскалации могут перенаправить неподтверждённую тревогу другому сотруднику. Все действия должны регистрироваться, чтобы руководители могли восстановить момент изменения значения, что видели операторы и как развивалась реакция.

Более надёжные решения могут быть получены путём комбинирования условий без сокрытия исходных измерений. Высокий порог уровня может вызвать предупреждение, а продолжающаяся скорость подъёма, осадки выше по течению или вторая точка мониторинга повышают его приоритет. Операторы должны видеть, какое условие запустило событие и какое правило изменило его серьёзность.

Отображаемый статус должен отличать текущее измерение от устаревшего. Если телеметрическая связь прервана, последнее известное значение не должно продолжать отображаться как текущее. Чёткое состояние «данные недоступны» или «последнее обновление» безопаснее, чем визуально убедительное, но устаревшее число. Видео- и сенсорные каналы также должны отказывать независимо: потеря камеры не должна стирать телеметрию, а потеря телеметрии не должна останавливать исходный видеосервис.

Планируйте ввод в эксплуатацию на основе доказательств, а не внешнего вида

Успешная демонстрация недостаточна. Развёрнутая система должна доказать, что отображаемое число принадлежит правильному датчику, представляет правильную реперную отметку и остаётся согласованным с видео как при нормальной работе, так и при перерывах связи. Перед передачей проектная группа должна проверить следующие пункты:

• Идентификация площадки: идентификаторы датчиков, идентификаторы камер и местоположения на карте соответствуют утверждённому реестру активов.

• Реперная отметка: монтажный репер радара и отображаемая высота или глубина используют единицу и репер, ожидаемые операторами.

• Синхронизация времени: шлюзы, датчики, регистраторы и серверы приложений используют управляемый источник времени и сохраняют временные метки источника.

• Качество измерений: показания проверяются по принятому эталону при репрезентативных гидрологических условиях.

• Пригодность видео: вид показывает соответствующее русло, берег, затвор или сооружение днём и ночью, при этом наложение не закрывает важные доказательства.

• Поведение тревог: правила порогов, удержания, подтверждения, эскалации и восстановления дают ожидаемую оперативную реакцию.

• Производительность сети: пропускная способность, задержка «точка-точка», потери пакетов и поведение при переподключении проверяются в условиях реалистичной нагрузки.

• Хранение доказательств: исходные измерения, исходное видео, производные потоки, записи тревог и действия операторов соответствуют политике хранения организации.

• Контроль доступа: разрешения на просмотр, настройку, подтверждение и экспорт разделены в соответствии с должностными обязанностями.

• Техническое обслуживание: задокументированы очистка, осмотр, проверки репера, резервное копирование конфигурации и обязанности по реагированию на отказы.

Доступность и кибербезопасность должны рассматриваться как эксплуатационные требования. Шлюзы датчиков, камеры и серверы должны использовать отдельные учётные данные, учётные записи с минимальными привилегиями и контролируемые сетевые зоны. Удалённое администрирование должно быть зашифровано и протоколироваться. Для критически важных объектов резервное питание, телеметрия с хранением и пересылкой и вторичный узел обработки могут поддерживать основные службы. Тесты восстановления должны подтверждать переподключение и точность данных, накопленных за время перерыва.

Окончательная архитектура должна сохранять исходные источники там, где важна проверяемость. Составное видео отлично подходит для быстрого понимания, но не должно становиться единственной записью. Сохранение исходной телеметрии и оригинального видео позволяет исследовать расхождения во времени, исправить конфигурацию наложения и воспроизвести событие без изменения доказательств.

Часто задаваемые вопросы

Как должны быть согласованы временные метки датчика и видео?

Используйте общий сетевой источник времени, храните временные метки в UTC и сохраняйте время, сообщаемое полевым устройством, когда оно доступно. Платформа должна определить допустимое смещение и отмечать источники, превышающие его. Синхронизацию следует проверять после перезагрузок и перерывов связи, а не только во время начальной настройки.

Изменяет ли добавление наложения исходную запись?

Не обязательно. Надёжная архитектура сохраняет исходный поток или запись с камеры и создаёт отдельное производное представление либо хранит информацию о наложении как связанные метаданные. Это защищает целостность доказательств, предоставляя операторам удобное комбинированное отображение.

Что должно произойти, когда датчик перестаёт обновляться?

Значение должно переходить в состояние устаревшего или недоступного по истечении заданного интервала. На экране должен отображаться время последнего обновления, изменяться визуальный статус и создаваться оповещение о связи или состоянии устройства. Последнее достоверное показание не должно представляться как текущее измерение.

Можно ли связать один датчик уровня с несколькими камерами?

Да. Широкий обзор, крупный план и вид ниже по течению могут давать полезный контекст для одной и той же точки измерения. Конфигурация должна определять одну основную сцену и чётко маркировать каждое дополнительное представление, чтобы операторы понимали взаимосвязь.

Какие записи полезны для анализа после события?

Сохраняйте сырой телеметрический ряд, состояния качества устройств, исходное видео, комбинированный клип инцидента, переходы тревог, уведомления, подтверждения и историю изменений конфигурации. В совокупности эти записи показывают как физическое событие, так и оперативную реакцию системы.
