1. Введение

    Рации остаются ключевым средством мгновенной голосовой связи в охране, на заводах, в портах, аэропортах, на железной дороге, в тоннелях, коммунальной инфраструктуре, горной добыче, нефтегазовой отрасли и общественной безопасности. Они дают полевым сотрудникам быстрый канал push-to-talk. Но многие радиосети изолированы от IP-телефонии, используемой в офисах, диспетчерских и удалённых центрах. Техник с рацией не может напрямую вызвать инженерный IP-телефон, а диспетчер не может соединить радиогруппу с SIP-добавочным без ручной ретрансляции. Это замедляет решения и усложняет запись инцидентов.

    Сочетание шлюза Radio over IP (RoIP), IP PBX (SIP-сервера) и диспетчерской консоли превращает радиоканал в маршрутизируемый, записываемый и управляемый добавочный номер. IP-телефон может набрать радиогруппу, PTT-событие может вызвать офисный телефон, а оператор управляет радио, SIP, интеркомом, аварийными точками и оповещением с одного экрана.

    2. Зачем рациям подключаться к IP-телефонии

    2.1 Ограничения автономных радиосетей

    Автономная радиосеть удобна для полевых групп, но ограничена RF-покрытием, каналами и закрытой архитектурой. Пользователи вне зоны покрытия не участвуют, а SIP-телефоны и софтфоны не имеют прямого доступа к радиоканалам.

    2.2 Реальность промышленных объектов с несколькими системами

    Заводы, железные дороги, аэропорты, тоннели, шахты и энергетика используют рации, IP-телефоны, аварийные телефоны, интеркомы, громкоговорители и диспетчерские. Если системы разделены, операторы переключаются между устройствами и теряют время.

    2.3 Единая голосовая связь повышает скорость и безопасность

    Интеграция позволяет SIP-пользователю набрать радиоканал, диспетчеру общаться с радио- и IP-пользователями, а радиовызову переходить на внешнюю линию или аварийную группу. Это особенно важно для промышленности, транспорта и служб безопасности.

    3. Что такое RoIP в связи через рации

    3.1 Radio over IP

    RoIP (Radio over IP) передаёт радиоаудио и управляющие сигналы по IP-сети. Он не заменяет рации, а расширяет радиосистему в Ethernet, LAN, WAN или VPN. RoIP-шлюз стоит между базовой станцией, мобильной радиостанцией или ретранслятором и IP-сетью.

    3.2 Как RoIP превращает радиоголос в IP-трафик

    Когда пользователь нажимает PTT, шлюз получает аудио, кодирует его обычно в G.711 и отправляет RTP-пакеты в IP PBX, диспетчерский сервер или другое RoIP-устройство. Для телефонии шлюз работает как SIP-терминал с собственным добавочным номером.

    3.3 RoIP, VoIP и ретрансляторы — разные элементы

    VoIP обслуживает IP-телефонию, RoIP передаёт радио по IP, а ретранслятор расширяет RF-покрытие. В единой схеме ретранслятор обеспечивает эфир, RoIP — интерфейс, IP PBX — маршрутизацию.

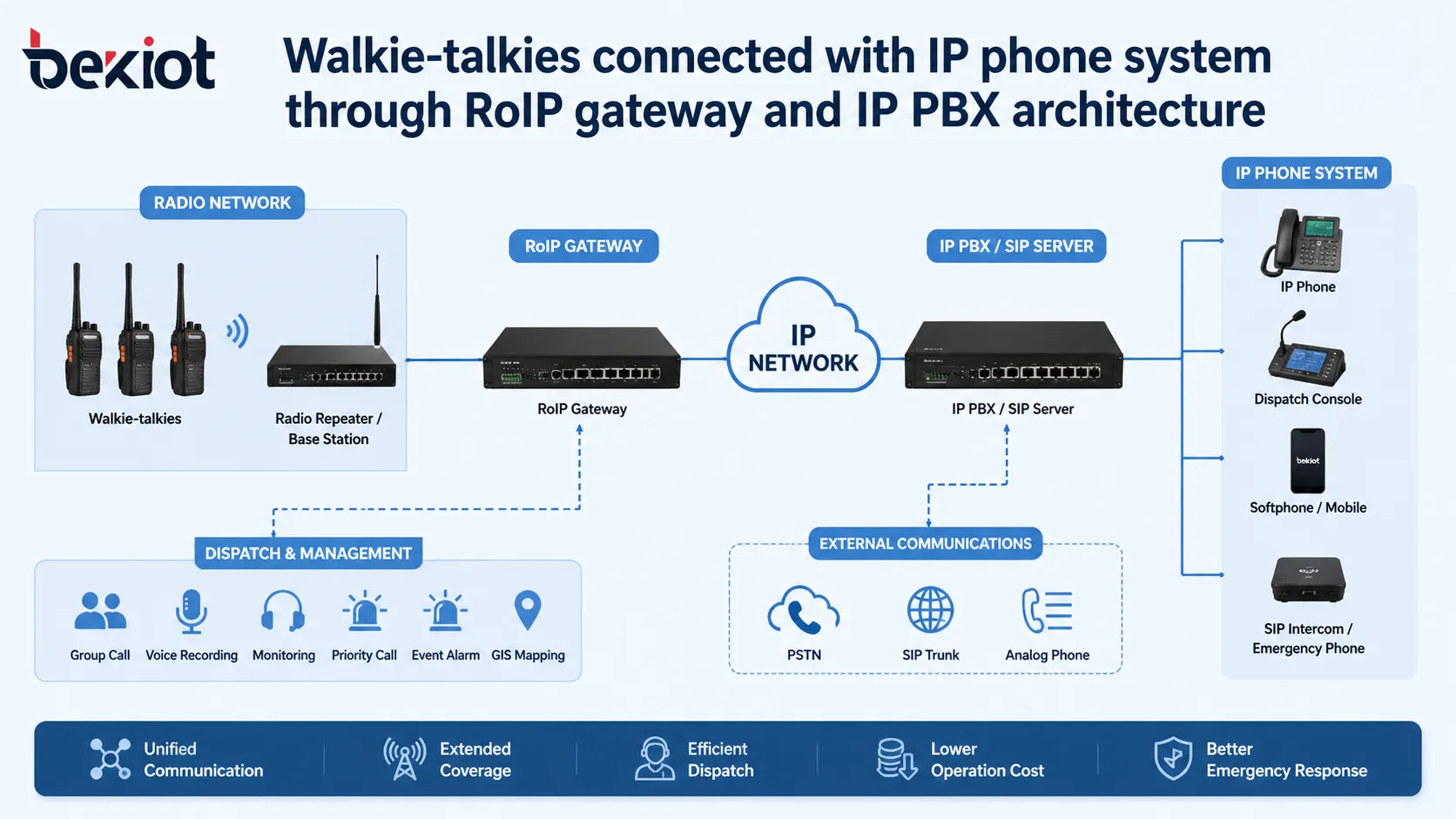

    4. Основная архитектура интегрированной системы

    4.1 Рации и радиоинфраструктура

    Портативные рации, автомобильные станции, базы, ретрансляторы и антенны образуют радиочасть. Пользователи продолжают работать через PTT, а IP-доступ добавляется шлюзом.

    4.2 RoIP-шлюз как мост

    Шлюз соединяет радиоканалы с IP-сетью. Профессиональное устройство обеспечивает стабильный звук, точный PTT, совместимые интерфейсы и SIP-регистрацию. Многоканальные модели разделяют группы.

    4.3 IP PBX или SIP-сервер для управления вызовами

    IP PBX управляет добавочными номерами, планом набора, группами, записью, SIP-транками и маршрутизацией. После регистрации радиоканал становится вызываемым номером, например 801 для охраны.

    4.4 Диспетчерская консоль для централизованной работы

    Консоль объединяет радио, IP-телефоны, интеркомы, аварийные станции и зоны оповещения. Оператор наблюдает, записывает, соединяет и координирует всё в одном интерфейсе.

    5. Как RoIP-шлюз подключает рации к IP PBX

    5.1 Радиоаудиоинтерфейс

    Используются аксессуарный порт, 4-проводное соединение или специальный кабель. Уровень, импеданс и усиление должны быть согласованы, иначе появляются искажения и шум.

    5.2 Управление PTT и обнаружение несущей

    PTT должен включаться и выключаться точно. Входящий радиообмен обычно определяется через COR (Carrier Operated Relay). Аппаратный COR надёжнее VOX в шумных местах и снижает обрывы начала фраз.

    5.3 SIP-регистрация

    RoIP-шлюз регистрируется как SIP-добавочный. SIP-телефон, софтфон или диспетчерская консоль набирают этот номер и говорят с соответствующей радиогруппой.

    5.4 Маршрутизация между рациями и IP-телефонами

    IP PBX направляет радиовызов в диспетчерскую, группу вызова, очередь или SIP-транк и задаёт, какие добавочные могут вызывать конкретные радиоканалы.

    6. Типовые сценарии связи

    6.1 Пользователь рации вызывает IP-телефон

    Полевой сотрудник нажимает PTT. База передаёт звук шлюзу, шлюз обнаруживает COR и создаёт SIP-вызов на охрану или диспетчера. IP PBX маршрутизирует аудио.

    6.2 IP-телефон вызывает радиоканал

    Офисный пользователь набирает RoIP-добавочный. Шлюз активирует PTT подключённой радиостанции и передаёт голос в эфир. Радиогруппа отвечает обычным способом.

    6.3 Диспетчер общается с несколькими радиогруппами

    Консоль выбирает каналы, соединяет радио с телефоном или передаёт сообщение нескольким группам. Например, портовый центр координирует крановщиков, охрану, обслуживание и транспорт.

    6.4 Удалённый доступ к радиосетям

    Через RoIP удалённый центр получает доступ к каналам по защищённому VPN. Это удобно для многоплощадочных объектов и чрезвычайных ситуаций.

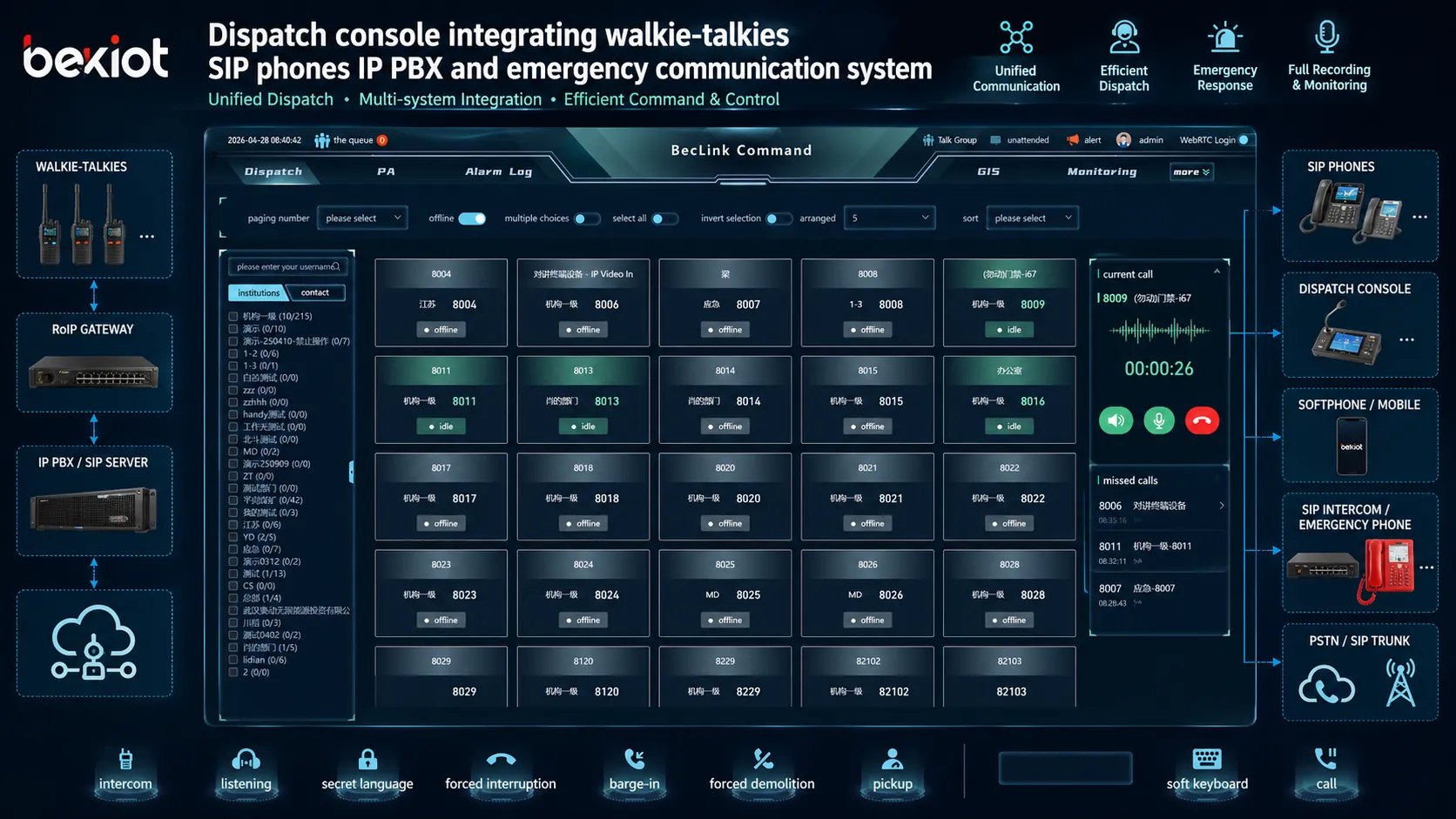

    7. Диспетчерская интеграция для единого управления

    7.1 Централизованная работа радио и IP-телефонии

    Каналы отображаются как кнопки, добавочные — по отделам, аварийные точки — по местоположению. Это снижает нагрузку на оператора.

    7.2 Запись, мониторинг и групповые вызовы

    Радио и телефон можно записывать с временем и идентификатором. Групповой вызов сразу охватывает охрану, обслуживание или аварийную группу.

    7.3 Аварийные вызовы и приоритет

    Аварийные вызовы получают приоритет, визуальное уведомление, связь с CCTV и PA. Интегрированный радиоканал сразу включает полевую команду в сценарий реагирования.

    8. Сценарии применения

Заводы и промышленные парки – Производство, охрана, обслуживание и ЧС используют прямую связь радио-телефон.

Нефть и газ, шахты и электростанции – Опасные объекты требуют быстрой связи, эскалации тревог и записи.

Транспорт, порты, аэропорты и железные дороги – RoIP связывает транспортные радиостанции, путевых работников, офисы, диспетчерские и аварийные телефоны.

Общественная безопасность и реагирование – Командные центры подключают тактические радиосети к телефонии и записывают связь в одном потоке.

    9. Основные преимущества интеграции

• Единая связь: радио, IP-телефоны, интеркомы и удалённые операторы работают в одной сети.

• Расширенное покрытие: радиоканалы проходят через LAN, WAN, VPN и удалённые объекты.

• Снижение затрат: сохраняются существующие радиостанции и IP-сеть.

• Эффективная диспетчеризация: один экран, соединение одним кликом, приоритет и запись.

• Безопасность и соответствие: переговоры можно записывать и проверять.

    10. Что учитывать при выборе RoIP-решения

    10.1 Совместимость радио

    Проверьте аудиоинтерфейс, разъём, PTT/COR и режим работы. Испытания на реальном шумном объекте обязательны.

    10.2 Совместимость SIP и IP PBX

    Шлюз должен поддерживать стабильную регистрацию, G.711 a-law / µ-law, NAT, DTMF RFC 2833 и требования PBX.

    10.3 PTT и качество звука

    Нужны настраиваемый PTT, аппаратный COR, эхоподавление и регулировка усиления.

    10.4 Надёжность и безопасность сети

    Используйте VLAN, QoS, VPN, ограничение SIP и сильную аутентификацию. Взломанный шлюз может стать открытым микрофоном.

    10.5 Интеграция с диспетчерской платформой

    Платформа должна поддерживать выбор канала, запись, мониторинг и аварийные сценарии через SIP или документированный API.

    11. Интеграция раций и IP-телефонии Becke Telcom

    Becke Telcom поставляет промышленные решения, объединяющие рации, SIP-телефоны, аварийные терминалы, PA и диспетчерские центры на IP-платформе. RoIP-шлюзы подключают радиоканалы к IP PBX или SIP-серверам, позволяя полевым пользователям звонить на офисные добавочные, а диспетчерским управлять всеми голосовыми точками. Для заводов, тоннелей, портов, энергетики, транспорта и безопасности важны SIP-совместимость, промышленная прочность и централизованное управление.

    Практичная интеграция соединяет устройства, пользователей, рабочие процессы, диспетчерские, аварийные команды и полевые операции.

    12. Заключение

    Рации подключаются к IP-телефонии через RoIP-шлюз, IP PBX и диспетчеризацию. Шлюз переводит RF, аудио и PTT/COR в IP и SIP-события, PBX управляет маршрутизацией, а консоль централизует работу. Радиоканал становится частью корпоративной системы связи.

    FAQ

    Можно ли подключить рации к IP-телефонии?

    Да. RoIP-шлюз связывает радиоканал с IP-сетью и IP PBX.

    Какое устройство подключает рации к IP PBX?

    RoIP-шлюз, который преобразует радиоаудио и PTT/COR в IP-голос.

    Может ли IP-телефон говорить с пользователем рации?

    Да. Телефон набирает добавочный канала, а шлюз активирует PTT.

    RoIP и VoIP — одно и то же?

    Нет. VoIP — телефония по IP, RoIP — радио по IP. Они могут работать вместе.

    Может ли диспетчер управлять радио и IP-телефонами с одной консоли?

    Да. Консоль объединяет радио, SIP, интерком, аварийные точки и PA.

    Где используется такая интеграция?

    На заводах, в энергетике, шахтах, транспорте, портах, аэропортах, тоннелях, службах безопасности и аварийных центрах.
