В проектах конвергенции видео и видеосетей видеошлюз часто используется для подключения различных видеоресурсов, пересылки медиапотоков, преобразования протоколов и настройки видеоформатов для унифицированного доступа к платформе. Поскольку среды проектов различаются, видеошлюзы обычно развертываются двумя способами: на фронтальной площадке или в тыловом центре. Правильный выбор зависит от того, где расположены источники видео, как построена сеть, какие протоколы необходимо преобразовать и как видео будет использоваться командной платформой или бизнес-системой.

Развертывание на полевой стороне для локального доступа к видео

Фронтальное развертывание означает размещение видеошлюза на площадке проекта, в филиальной сети, месте чрезвычайной ситуации, командном автомобиле, портативном командном ящике или другой локальной рабочей среде. В такой конструкции шлюз находится рядом с камерами, дронами, мобильными видеопроцессорами, кодировщиками и другими видеоисточниками на месте.

Основная цель — сначала собрать локальные видеоресурсы, обработать их вблизи источника, а затем отправить стандартизированные потоки на тыловую платформу. Это полезно, когда полевая площадка содержит оборудование разных марок, разные форматы кодирования, ограниченную пропускную способность или видеопотоки, которые центральная платформа не может принимать напрямую.

Например, аварийно-командному автомобилю может потребоваться одновременно получать видео с дрона, временные камеры наблюдения, портативные видеотеминалы и полевые аудиоканалы. Фронтальный видеошлюз может унифицировать эти ресурсы локально, прежде чем отправить их обратно в командный центр.

Почему обработка видео вблизи источника важна

Полевые шлюзы часто используются для решения практических проблем до того, как видео достигнет центра. Они могут принимать видео от различных устройств на месте, управлять локальным доступом и преобразовывать поток в протокол и формат, которые может обработать тыловой сервер.

Типовые задачи фронтального шлюза включают: доступ к видео с дрона и его отправку обратно на центральную платформу, преобразование нестандартного видео в потоки GB/T28181 для агрегации вышестоящей платформы, настройку формата кодирования, разрешения, частоты кадров и битрейта, а также включение аудиоканалов от полевых видеопроцессоров.

Такая конструкция особенно ценна, когда протоколы потоковой передачи не согласованы, кодировка видео несовместима или пропускной способности сети недостаточно для прямой многоканальной передачи. Оптимизируя видео на полевой стороне, шлюз снижает нагрузку на транспортную сеть и повышает удобство использования видеоресурсов.

Фронтальное развертывание — это не только подключение камер. Речь идет о том, чтобы сделать полевое видео пригодным для использования, стандартизированным и более простым для передачи на тыловую платформу.

Командные автомобили и временные площадки

При реагировании на чрезвычайные ситуации, крупные мероприятия, временном контроле безопасности, полевых проверках и мобильных командных операциях видеоресурсы часто появляются быстро и часто меняются. Площадка может включать дроны, носимые камеры, автомобильные камеры, портативные терминалы и временные устройства наблюдения.

Фронтальный шлюз может быть установлен в командном автомобиле или портативном командном ящике для сбора этих видеоисточников. Местные операторы могут просматривать, выбирать и распространять видео перед отправкой выбранных потоков в центр. Это поддерживает локальное представление, вторичное распространение и более контролируемое использование пропускной способности.

Такой подход также подходит для филиальных организаций или удаленных площадок, которым необходимо подключить несколько локальных видеоресурсов к головной платформе. Вместо отправки каждого сырого потока напрямую в центр, шлюз сначала выполняет локальный доступ и преобразование.

Развертывание на стороне центра для унифицированной агрегации

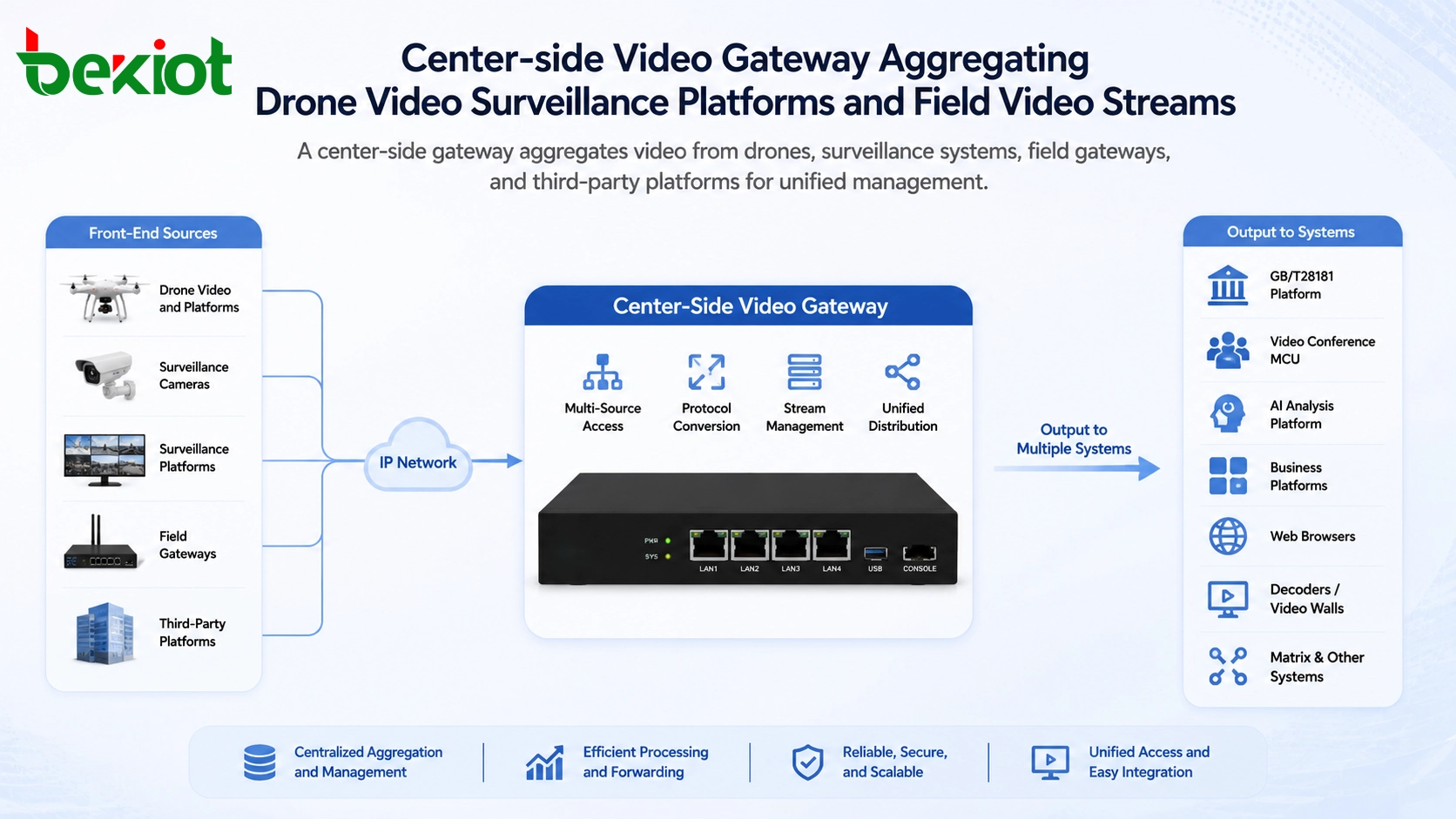

Тыловое развертывание означает размещение видеошлюза на стороне центральной платформы. Это также называется развертыванием на стороне центра. Основная цель — агрегировать и управлять различными аудио- и видеоресурсами из разных фронтальных площадок, платформ, устройств и сетей.

В этой модели шлюз становится централизованной платформой доступа к видео. Он может принимать видео от дронов, дрон-платформ, камер наблюдения, платформ наблюдения, филиальных шлюзов и другого полевого оборудования. Затем центр может управлять, пересылать, декодировать, распространять и отображать эти ресурсы через командную платформу или бизнес-систему.

Развертывание на стороне центра обычно выбирается, когда проект требует большей емкости, централизованного управления, межплатформенного взаимодействия и унифицированного распределения на несколько вышестоящих или сторонних систем.

Совместимость протоколов как основа

Качественный видеошлюз должен поддерживать доступ к основным протоколам и межплатформенное взаимодействие. Во многих проектах важна возможность каскадирования верхнего и нижнего уровня GB/T28181, поскольку она позволяет подключать видеоресурсы на разных уровнях платформы.

В то же время шлюз должен поддерживать двунаправленные видеопотоки SIP для приложений видеосвязи. Также может потребоваться работа с RTSP, RTMP, FLV, HLS, WebRTC и другими методами доступа к медиа. Эти протоколы обычно используются в системах наблюдения, прямых трансляциях, веб-видео, мобильном видео, диспетчерских системах и сторонних платформах.

Когда эти методы доступа унифицированы через центральный шлюз, командная платформа может избежать обработки каждого протокола отдельно. Это упрощает интеграцию системы и повышает долгосрочную масштабируемость.

Преобразование медиа и оптимизация потоков

Доступ к видео — это не только прием потоков. Разные источники могут использовать разные кодеки, разрешения, частоты кадров и битрейты. Если эти различия не обрабатывать должным образом, платформа может столкнуться с ошибками воспроизведения, высоким потреблением пропускной способности, нагрузкой на декодирование или плохим пользовательским опытом.

Видеошлюз может настраивать параметры кодирования, разрешение, частоту кадров и битрейт в соответствии с требованиями платформы и состоянием сети. Он также может выполнять высокопроизводительную пересылку, чтобы несколько пользователей или систем могли более эффективно обращаться к одному и тому же видеоресурсу.

Эта возможность важна для командных центров, центров наблюдения, платформ управления чрезвычайными ситуациями, промышленных диспетчерских и мультиплощадочных операционных платформ, где видеоресурсы необходимо одновременно просматривать, пересылать, записывать, анализировать и отображать.

Вывод на несколько бизнес-систем

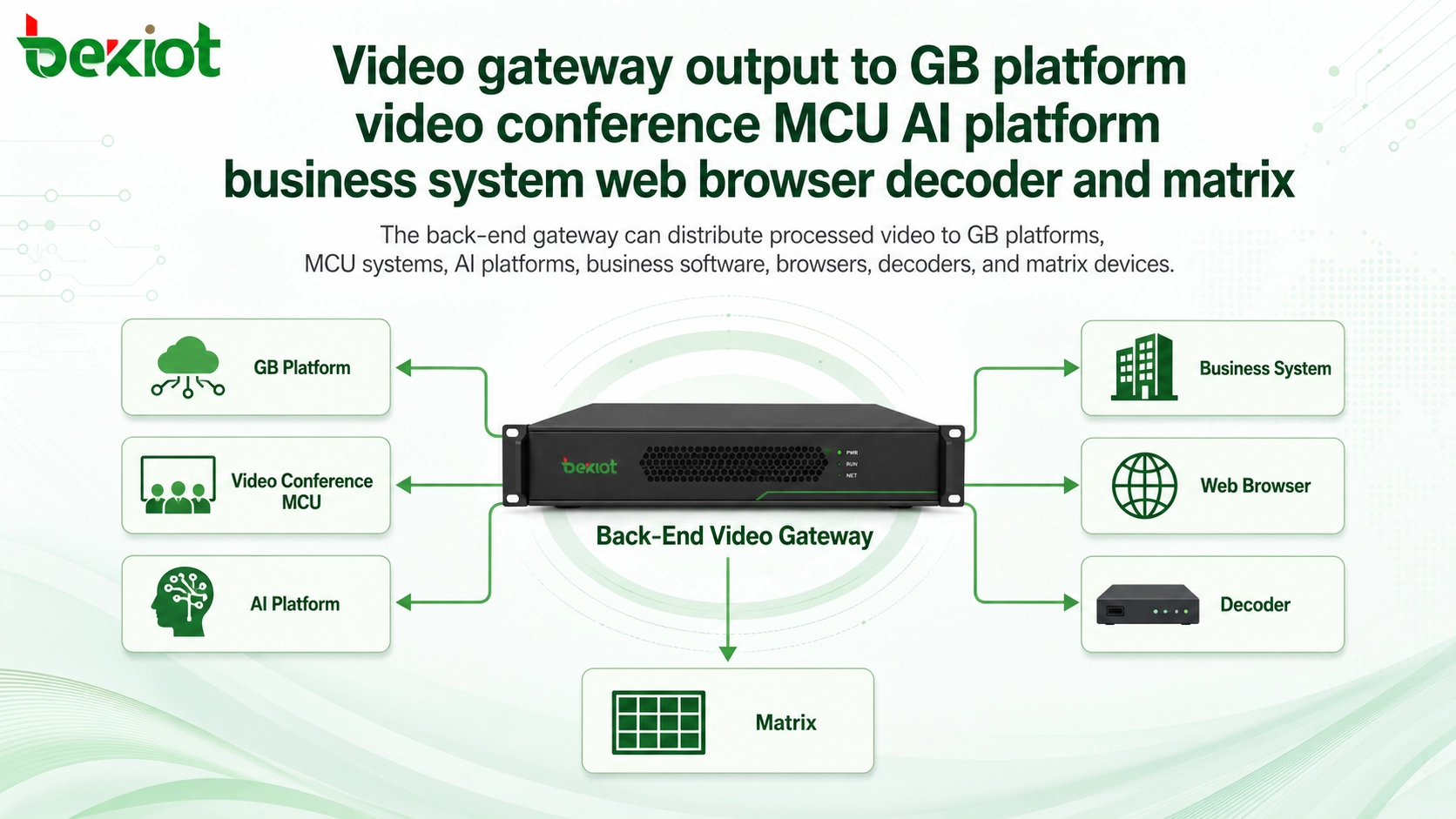

После агрегации и обработки видеоресурсов шлюз может выводить их в разные системы. Обычные направления включают вышестоящие платформы GB/T28181, системы MCU видеоконференций, платформы анализа ИИ, платформы управления бизнесом, конвергентные системы связи, веб-браузеры, декодеры и устройства видеоматриц.

Это делает тыловой видеошлюз комплексным узлом интеграции. Он не просто принимает видео; он также подготавливает видео для сценариев отображения, анализа, командования, конференций, записи и бизнес-приложений.

Например, один и тот же полевой видеопоток может просматриваться на командной платформе, отправляться на видеоконференцию, направляться на платформу ИИ для анализа, отображаться на видеостене через декодер и быть доступным через веб-браузер для авторизованных пользователей.

Сотрудничество фронтального и центрального шлюзов

Во многих реальных проектах фронтальное развертывание и развертывание на стороне центра не исключают друг друга. Они могут работать вместе. Полевые шлюзы занимаются локальным доступом, преобразованием протоколов, оптимизацией потоков и распределением на месте. Центральный шлюз получает эти потоки и обеспечивает унифицированную агрегацию, управление, пересылку и вывод в другие системы.

Такая совместная архитектура полезна для крупных проектов с несколькими филиалами, местами чрезвычайных ситуаций, командными автомобилями, мобильными подразделениями, платформами наблюдения и вышестоящими платформами управления. Она позволяет обрабатывать видеоресурсы вблизи источника, сохраняя при этом централизованное управление на тыловой стороне.

Результатом является более плавный поиск видео, более гибкое распространение и лучший контроль над пропускной способностью, совместимостью протоколов и интеграцией платформ.

Выбор правильной модели развертывания

Выбор между фронтальным и тыловым развертыванием должен основываться на требованиях проекта. Если на площадке есть лишь небольшое количество локальных видеоисточников, которые необходимо передать в центр, может быть достаточно фронтального видеошлюза. Это распространено на полевых площадках, автомобилях, временных командных пунктах и в небольших филиалах.

Если проекту требуется высокоемкий доступ, агрегация из нескольких источников, межплатформенное взаимодействие, централизованное управление видео и вывод на несколько бизнес-систем, то более подходит более крупный центральный видеошлюз. Такой подход часто используется в головных платформах, командных центрах, центрах мониторинга и интегрированных системах управления видео.

В некоторых проектах требуются оба типа. Фронтальная часть решает проблемы локального доступа и передачи, а центральная часть решает агрегацию, распространение и бизнес-интеграцию. Такая многоуровневая конструкция часто является наиболее практичным выбором для сложных проектов видеосетей.

Рекомендуемая архитектура решения

Практическое решение видеошлюза можно разделить на четыре уровня. Первый уровень — уровень полевых видеоисточников, включающий дроны, камеры, мобильные видеотеминалы, носимые устройства, автомобильное оборудование и существующие платформы наблюдения.

Второй уровень — уровень фронтальной обработки. Здесь локальные шлюзы получают доступ к полевому оборудованию, преобразуют нестандартные потоки, настраивают видеопараметры, открывают аудиоканалы и отправляют выбранные потоки в центр. Этот уровень особенно полезен, когда пропускная способность ограничена или протоколы устройств смешанные.

Третий уровень — уровень агрегации на стороне центра. Тыловой шлюз принимает потоки от нескольких площадок, поддерживает каскадирование GB/T28181, доступ к SIP-видео, RTSP, RTMP, FLV, HLS, WebRTC и другим протоколам, а также управляет пересылкой видео и преобразованием потоков.

Четвертый уровень — уровень приложений. Обработанное видео может быть отправлено на командные платформы, системы анализа ИИ, системы MCU видеоконференций, вышестоящие платформы GB, бизнес-платформы, веб-браузеры, декодеры, видеостены и конвергентные системы связи.

Лучшая модель развертывания — та, которая соответствует расположению видеоисточников проекта, сложности протоколов, условиям пропускной способности и цели интеграции платформы.

Ценность проекта для владельцев систем

Лучший доступ к смешанным видеоресурсам

Видеошлюзы могут подключать дроны, камеры наблюдения, сторонние платформы, полевые устройства и локальные шлюзы. Это помогает организациям избежать изолированных видеосистем и делает видеоресурсы более удобными в использовании.

Улучшенная совместимость между платформами

Поддержка GB/T28181, SIP-видео, RTSP, RTMP, FLV, HLS и WebRTC позволяет системе подключать различные устройства и программные платформы с меньшими затратами на индивидуальную разработку.

Более эффективное использование пропускной способности

Фронтальная обработка может регулировать битрейт, разрешение, частоту кадров и кодирование до того, как видео будет передано в центр. Это ценно для мобильного командования, удаленных площадок и сетей с ограниченной пропускной способностью.

Более сильный централизованный контроль

Тыловое развертывание поддерживает унифицированную агрегацию, управление, пересылку, вывод и интеграцию с системами командования, ИИ, конференц-связи, бизнеса, веб, декодерами и матрицами.

Заключение

Видеошлюзы делятся на типы фронтального и тылового развертывания, потому что проекты видеосетей имеют разные позиции доступа и цели интеграции. Фронтальные шлюзы размещаются вблизи полевой площадки для сбора локального видео, преобразования протоколов, оптимизации потоков, открытия аудиоканалов и отправки пригодного видео на тыловую сторону. Они подходят для командных автомобилей, аварийных площадок, филиальных сетей и сред с ограниченной пропускной способностью или смешанным видеооборудованием.

Тыловые шлюзы развертываются на стороне центра для агрегации, управления, пересылки, преобразования и распределения большого количества видеоресурсов. Они поддерживают интеграцию с платформами GB/T28181, SIP-видео, RTSP, RTMP, FLV, HLS, WebRTC, системами MCU, платформами ИИ, бизнес-платформами, браузерами, декодерами, матричными устройствами и конвергентными системами связи.

Для многих проектов наиболее эффективным решением является совместная работа фронтальной и тыловой частей. Полевая сторона решает проблемы доступа к видео и передачи, а центральная сторона обеспечивает унифицированное управление и бизнес-интеграцию. Такая архитектура делает поиск видео более плавным, межплатформенное взаимодействие — более простым, а расширение системы — более гибким.

Часто задаваемые вопросы

Может ли один видеошлюз обрабатывать как фронтальные, так и тыловые задачи?

Некоторые платформы шлюзов могут поддерживать оба типа функций, но роль развертывания все же должна быть четко определена. Полевой шлюз обычно фокусируется на локальном доступе и передаче, в то время как центральный шлюз фокусируется на агрегации и распределении.

Когда проекту следует использовать фронтальный шлюз?

Используйте фронтальный шлюз, когда на полевой площадке есть дроны, временные камеры, мобильные видеопроцессоры, смешанные протоколы, ограниченная пропускная способность или необходимость локального просмотра и вторичного распределения перед отправкой видео в центр.

Когда более подходит центральный шлюз?

Развертывание на стороне центра лучше, когда проекту требуется высокоемкий доступ к видео, централизованное управление, межплатформенное взаимодействие, отчетность на вышестоящую платформу, интеграция с ИИ, вывод на видеостену или унифицированный доступ через браузер.

Почему важна поддержка GB/T28181?

GB/T28181 широко используется для межплатформенного взаимодействия систем видеонаблюдения в Китае. Поддержка каскадирования верхнего и нижнего уровня помогает разным платформам мониторинга легче обмениваться видеоресурсами и управлять ими.

Имеет ли значение поддержка WebRTC в видеошлюзе?

Это может быть важно, когда пользователям требуется просмотр с низкой задержкой на основе браузера без установки специальных клиентов. WebRTC полезен для веб-платформ командования, удаленного просмотра и интерактивных видеоприложений.

Что следует проверить перед выбором шлюза?

Подтвердите количество видеоканалов, протоколы источников, форматы кодеков, требуемые выходные системы, состояние пропускной способности, необходимость доступа к аудиоканалам, требования к разрешению, совместимость с платформой, а также то, что важнее — обработка на полевой стороне или на стороне центра.
