Системы видеонаблюдения больше не ограничиваются предварительным просмотром камер и локальной записью. Во многих современных проектах видеоресурсы должны совместно использоваться с командными центрами, диспетчерскими платформами, системами сигнализации, интеллектуальными зданиями, промышленными диспетчерскими, платформами управления кампусами, системами общественной безопасности и веб-приложениями. Это изменение делает видеархитектуру более важной, чем выбор отдельного устройства.

Сетевой видеорегистратор, обычно называемый NVR, в основном используется для видеозаписи, хранения, воспроизведения и локального управления камерами. Видеошлюз отличается. Он предназначен для доступа к видео, сетевого взаимодействия платформ, преобразования протоколов, пересылки потоков, распространения медиа и интеграции с системами верхнего уровня. В профессиональных проектах эти два устройства не являются прямыми заменами друг другу. Они часто работают вместе в многоуровневой архитектуре.

Переход от локального мониторинга к системной интеграции

В традиционном проекте видеонаблюдения камеры подключаются к NVR, и пользователи просматривают видео в реальном времени или ищут записи через клиент NVR. Эта структура проста и эффективна для небольших объектов, таких как магазины, небольшие офисы, склады или отдельные здания. Требования к системе ясны: записывать видео, хранить материалы и обеспечивать воспроизведение, когда необходимо проверить событие.

Крупные проекты отличаются. Заводу может потребоваться видеосвязь с телефонами экстренной помощи, входами сигнализации и диспетчерскими консолями. Интеллектуальному кампусу может потребоваться объединить контроль доступа, управление посетителями, парковку, патрулирование и видеоресурсы в одну платформу. Транспортному узлу может потребоваться передача видео из нескольких зданий в центральный пункт управления. Проекту общественной службы может потребоваться, чтобы нижестоящие платформы подключались вверх через стандартный протокол видеосети.

Когда видео должно использоваться повторно несколькими системами, одного NVR часто недостаточно. Проекту нужен уровень видеошлюза, который может организовывать видеоресурсы, преобразовывать протоколы, пересылать потоки и обеспечивать стабильный доступ для различных платформ. Это ключевое архитектурное различие между системой, ориентированной на хранение, и системой, ориентированной на интеграцию.

Как видеошлюз работает в архитектуре

Видеошлюз можно понимать как уровень доступа и преобразования медиа. Он находится между видеоресурсами переднего плана и приложениями верхнего уровня. Сторона переднего плана может включать IP-камеры, NVR, видеоплатформы или системы видеонаблюдения нижнего уровня. Сторона верхнего уровня может включать командные центры, веб-приложения, мобильные клиенты, платформы экстренной помощи, системы «умного города», диспетчерские системы или платформы управления сторонних производителей.

Шлюз получает или запрашивает видеопотоки из нижнего уровня, а затем выводит их в формате, который могут использовать другие системы. Он может поддерживать регистрацию камер, управление каталогом устройств, пересылку живых потоков, доступ к потокам воспроизведения, адаптацию протоколов, транскодирование медиа, ретрансляцию потоков, каскадирование платформ и управление разрешениями. В этой роли шлюз делает видеоресурсы более открытыми и пригодными для повторного использования, не заставляя каждую бизнес-платформу подключаться напрямую к каждой камере или NVR.

На практике этот подход снижает сложность интеграции. Вместо повторной настройки камер, межсетевых экранов и доступа к NVR для каждого приложения проект может использовать видеошлюз как единую точку входа для видеосервиса. Новые приложения могут получать видео через шлюз, в то время как исходный уровень хранения остается стабильным.

За что в основном отвечает NVR

NVR по-прежнему является важной частью системы. Его сила в записи. Он получает видеопотоки от сетевых камер, сохраняет материалы на локальных дисках или массивах хранения и обеспечивает функции поиска, воспроизведения, экспорта и регистрации событий. Для многих групп безопасности NVR является основным устройством для хранения доказательств.

NVR обычно проще развернуть, чем полноценную систему интеграции платформ. Он хорошо работает, когда проект в основном требует локального мониторинга, плановой записи, записи по движению, записи по тревоге и базового управления камерами. Это также помогает снизить нагрузку на вышестоящие системы, поскольку записанные материалы могут храниться локально на объекте.

Однако NVR обычно не предназначен для полноценного видеосервиса для нескольких бизнес-платформ. Даже если он поддерживает доступ по стандартным протоколам, его основная логика по-прежнему заключается в хранении и локальном управлении. В крупных проектах он обычно размещается на нижнем уровне, в то время как видеошлюз или видеоплатформа занимаются унифицированным доступом и распространением.

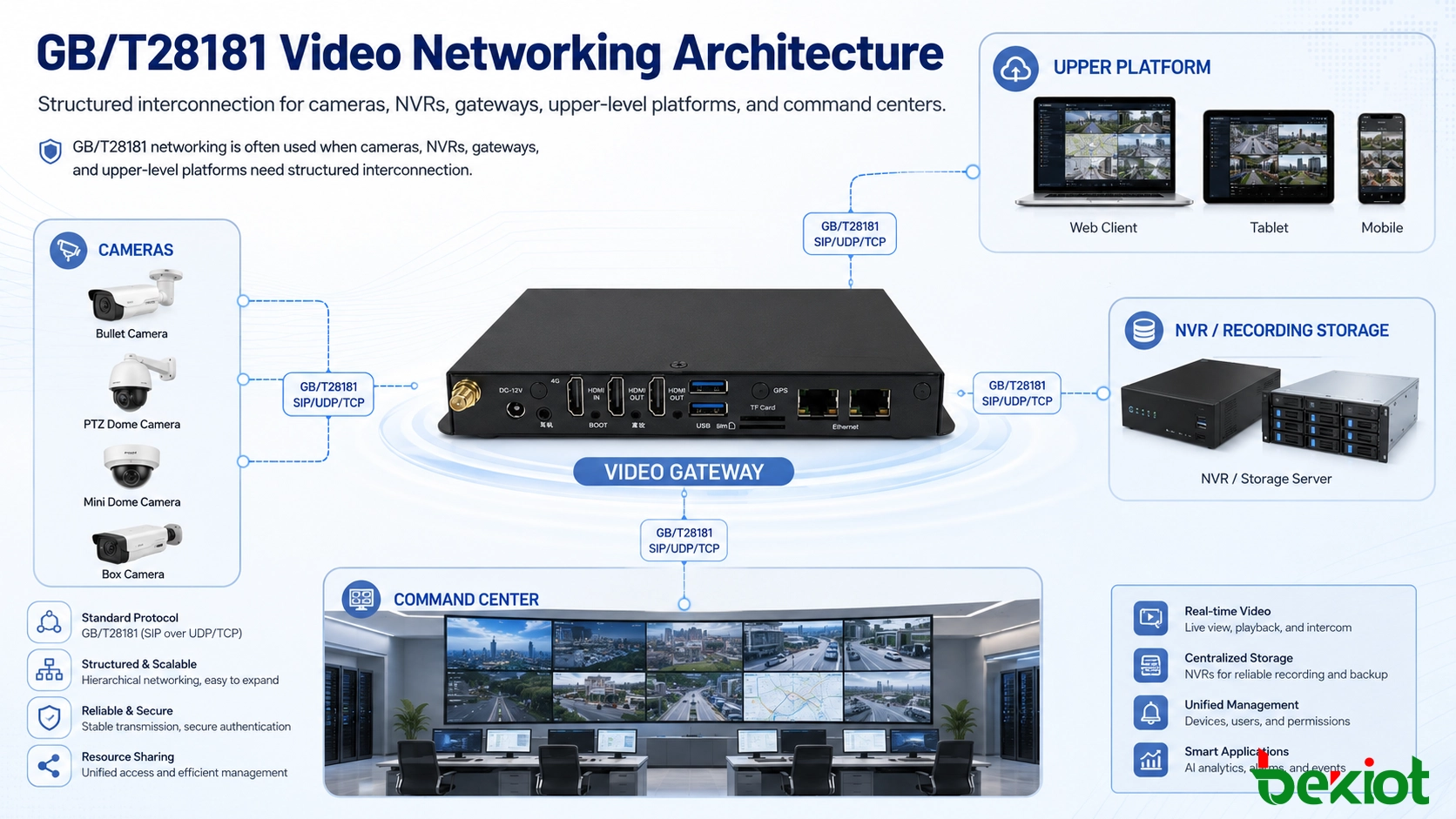

GB/T28181 в многоуровневых видеосетях

GB/T28181 широко используется в сетях видеонаблюдения и межплатформенных соединениях. Он предоставляет структурированный метод для подключения камер, NVR, нижестоящих и вышестоящих платформ друг к другу. Во многих проектах GB/T28181 используется для построения иерархического доступа к видео, особенно когда различным объектам, отделам или уровням управления необходимо совместно использовать видеоресурсы.

Видеошлюз часто может выступать в качестве платформы GB/T28181. Нижестоящие камеры, NVR или платформы видеонаблюдения могут регистрироваться на шлюзе. В то же время шлюз может регистрироваться или каскадироваться вверх на вышестоящую платформу. Это делает шлюз подходящим для проектов, где видеоресурсы необходимо собирать, стандартизировать и распространять по различным уровням управления.

NVR также может поддерживать GB/T28181, но его положение обычно иное. В большинстве случаев NVR регистрируется на вышестоящей платформе как устройство нижнего уровня. Он предоставляет ресурсы камер и записанное видео, но обычно не используется как центральная точка интеграции для нескольких платформ и бизнес-систем.

Адаптация протоколов для различных приложений

Видеосистемы используют разные протоколы на разных уровнях. Камеры часто предоставляют потоки RTSP. Некоторые потоковые платформы используют RTMP или FLV. Веб-приложениям могут потребоваться HLS или WebRTC. Системы связи и диспетчерские могут использовать видеодоступ на основе SIP. Некоторым платформам также может потребоваться обработка потоков RTP. Профессиональный шлюз должен планироваться с учетом этих требований к протоколам, а не только проверять, можно ли просматривать камеру локально.

RTSP распространен в системах видеонаблюдения, поскольку многие IP-камеры и NVR поддерживают его. RTMP и FLV полезны в сценариях прямой трансляции и публикации на платформах. HLS часто используется, когда совместимость с браузерами или мобильными клиентами важнее сверхнизкой задержки. WebRTC подходит для доступа к видео через браузер с низкой задержкой. SIP может быть полезен, когда видео должно работать с системами интеркома, диспетчерскими, экстренными вызовами или связи.

Ценность видеошлюза заключается в том, что он может преобразовывать или пересылать потоки в соответствии с потребностями различных приложений. Командному центру может потребоваться видео в реальном времени с низкой задержкой. Веб-платформе управления может потребоваться воспроизведение, удобное для браузеров. Мобильному клиенту может потребоваться адаптивный доступ к потокам. Вышестоящей платформе может потребоваться стандартизированная регистрация видеоресурсов. Шлюз упрощает управление этими различными требованиями из одного уровня доступа к видео.

Преобразование кодеков и планирование транскодирования

Совместимость кодеков является одной из наиболее распространенных скрытых проблем при интеграции видео. Многие современные камеры поддерживают H.265, поскольку он позволяет снизить использование полосы пропускания и хранилища по сравнению с H.264 при аналогичном качестве изображения. Однако не все браузеры, старые платформы, мобильные клиенты или сторонние приложения плавно поддерживают H.265. Некоторым системам по-прежнему требуются потоки H.264 для стабильного воспроизведения.

Видеошлюз с возможностью транскодирования может преобразовывать между H.264 и H.265 при необходимости. Это полезно в смешанных проектах, где старые системы и новые камеры должны работать вместе. Это также помогает избежать ситуации, когда видео может отображаться в клиенте NVR, но не может быть открыто на веб-платформе, диспетчерской платформе или в стороннем приложении.

Транскодирование должно быть тщательно спланировано, поскольку оно потребляет вычислительные ресурсы. Команда проекта должна рассчитать количество каналов, требующих транскодирования, целевое разрешение, частоту кадров, битрейт, тип кодека и количество одновременных пользователей. Во многих проектах не все каналы требуют непрерывного транскодирования. Ключевые камеры могут нуждаться в потоках с транскодированием в реальном времени, в то время как обычные камеры могут требовать только нативной пересылки.

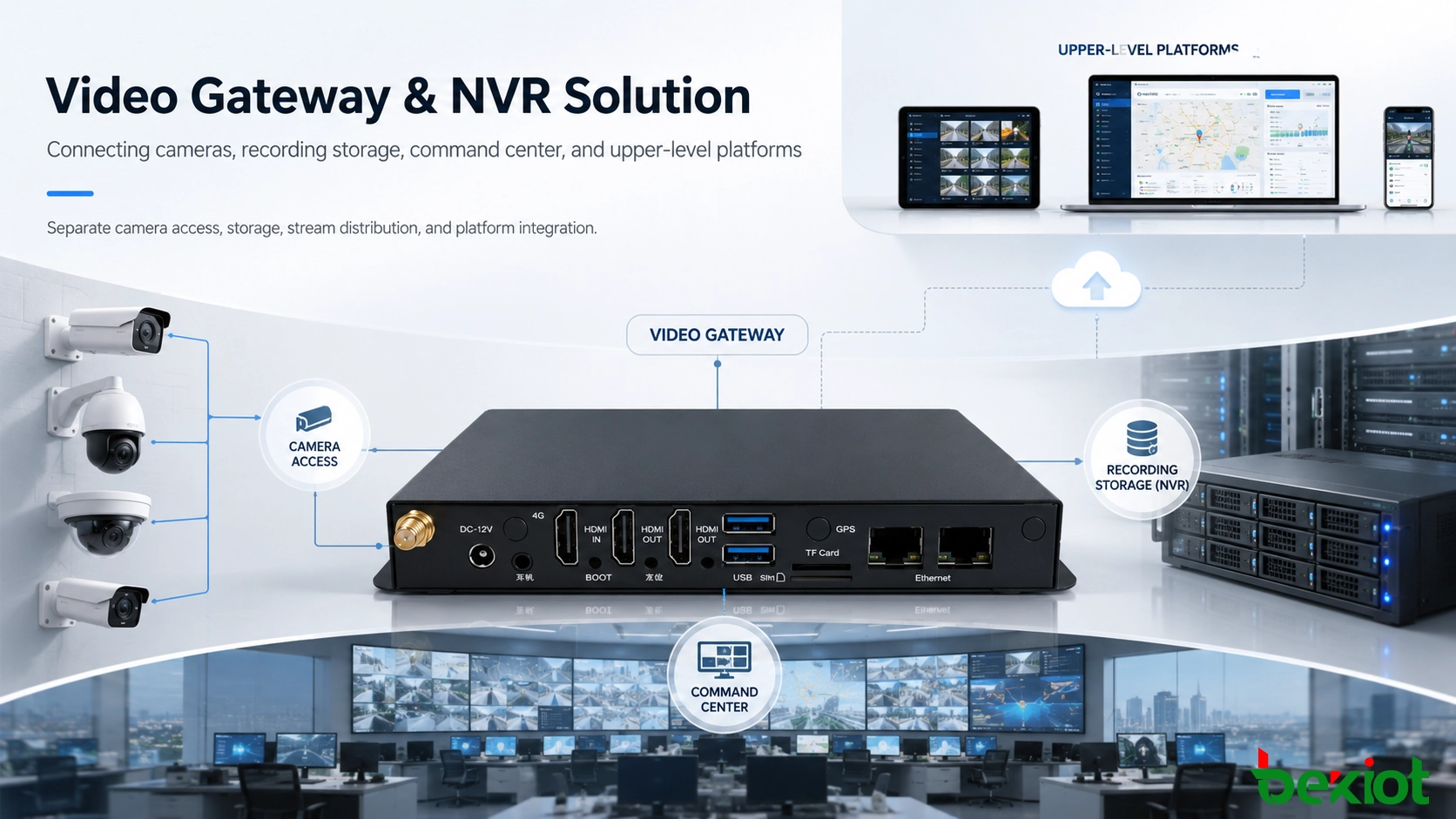

Хранение и распространение потоков должны быть разделены

Распространенной ошибкой проектирования является ожидание, что NVR будет обрабатывать все видеозадачи. Запись, воспроизведение, распространение потоков, преобразование протоколов и доступ сторонних систем — это разные рабочие нагрузки. Если все задачи возложить на одно устройство, систему может быть трудно расширять и обслуживать.

Более стабильная архитектура разделяет хранение и распространение. NVR фокусируется на записи и воспроизведении. Видеошлюз фокусируется на доступе к потокам, адаптации протоколов и межплатформенных соединениях. Это разделение повышает ясность системы. Когда возникает проблема с хранилищем, специалисты могут проверить уровень NVR. Когда платформа не может открыть поток, они могут проверить уровень шлюза. Когда бизнес-системе требуется новый метод доступа, ее можно подключить через шлюз без изменения схемы хранения.

Этот многоуровневый подход особенно ценен в проектах с большим количеством камер, несколькими объектами, несколькими группами пользователей или долгосрочными планами расширения. Он упрощает поэтапное обновление системы вместо замены всего сразу.

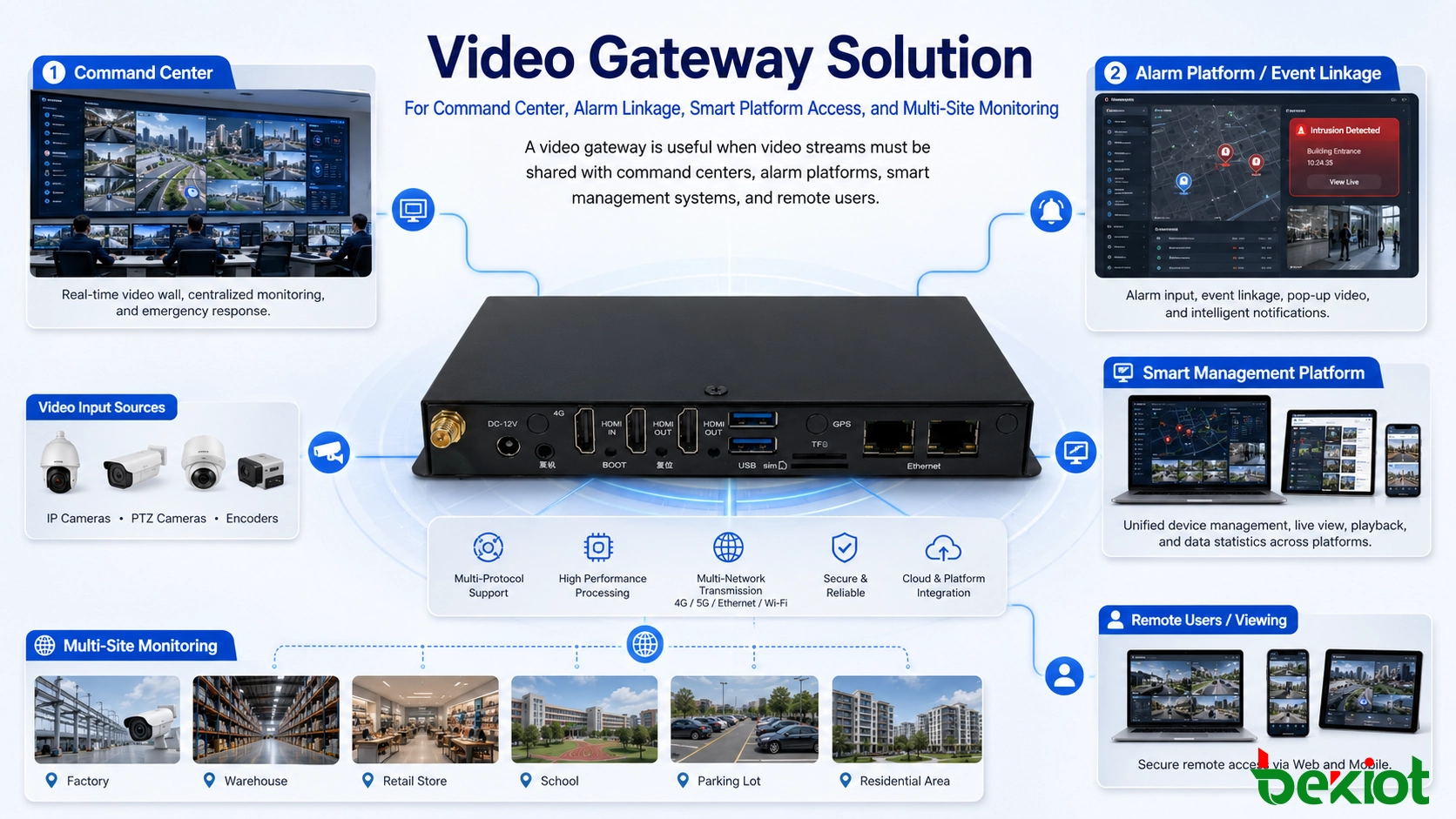

Типичные сценарии проектов

Командный центр и реагирование на чрезвычайные ситуации

В командном центре видео обычно просматривается не изолированно. Оно может быть связано с сигналами тревоги, экстренными вызовами, картами ГИС, журналами дежурств или диспетчерскими инструкциями. При срабатывании сигнала тревоги платформе может потребоваться автоматически открыть соответствующую камеру. Видеошлюз может обеспечить доступ к потоку и преобразование протоколов, необходимые для такого типа связи.

Интеллектуальный кампус и промышленный парк

Проекты кампусов и парков часто включают офисные здания, ворота, парковки, склады, производственные зоны, общежития и общественные пространства. Камеры могут управляться различными NVR или локальными подсистемами. Шлюз может собирать эти ресурсы и обеспечивать унифицированный доступ к видео для центральной платформы управления.

Заводы и энергетические объекты

Промышленным объектам может потребоваться интеграция видео с системами безопасности, интерком-станциями, патрульными системами, диспетчерскими и экстренным вещанием. В этих средах видео должно поддерживать как повседневный мониторинг, так и реагирование на события. Шлюз помогает связать видео наблюдения с операционными рабочими процессами.

Управление недвижимостью с несколькими объектами

Группы недвижимости могут управлять несколькими зданиями или комплексами. Локальные NVR могут продолжать запись на месте, в то время как центральная платформа получает доступ к ключевым видеопотокам через видеошлюз. Такая конструкция уменьшает количество повторяющихся удаленных конфигураций и облегчает централизованный мониторинг.

Ключевые различия в проектировании решений

Планирование мощности перед развертыванием

Планирование мощности должно начинаться с количества камер, количества объектов, разрешения видео, битрейта, дней записи, количества одновременных пользователей просмотра в реальном времени и требований к доступу вышестоящих платформ. Эти факторы по-разному влияют как на NVR, так и на видеошлюз.

Для уровня NVR основные вопросы связаны с хранением. Сколько каналов требуют непрерывной записи? Сколько дней должны храниться материалы? Какое разрешение и битрейт будут использоваться? Достаточна ли запись по событиям для некоторых камер? Требуется ли RAID или внешнее хранилище? Эти вопросы определяют емкость дисков и надежность записи.

Для уровня видеошлюза основные вопросы связаны с доступом и распространением. Сколько потоков будет пересылаться одновременно? Сколько платформ будут одновременно запрашивать видео? Какие протоколы требуются? Сколько каналов требуют транскодирования? Нужно ли проекту каскадирование платформ GB/T28181? Нужна ли системе низкая задержка для командования и диспетчеризации?

Если эти вопросы не будут оценены на раннем этапе, проект может работать во время тестирования, но выйти из строя при реальном использовании. Например, один поток камеры может легко открываться, но сотни одновременных потоков могут создать нагрузку на пропускную способность и обработку. Профессиональное решение должно рассчитывать нормальную нагрузку, пиковую нагрузку и будущий спрос на расширение.

Сетевые аспекты и аспекты безопасности

Видеотрафик потребляет больше пропускной способности, чем большинство бизнес-данных. Один поток с высоким разрешением может создавать постоянную нагрузку на сеть. Когда многие пользователи или платформы одновременно запрашивают видео, нагрузка быстро растет. Решение должно учитывать пропускную способность восходящего канала, пропускную способность между объектами, емкость коммутации LAN, пропускную способность межсетевого экрана и вопрос о том, следует ли использовать многоадресную рассылку, ретрансляцию потоков или периферийный доступ.

Безопасность не менее важна. Видеопотоки могут включать конфиденциальные операционные зоны, производственные линии, общественные места или чрезвычайные события. Доступ должен контролироваться ролями пользователей, авторизацией платформы, управлением учетными записями и сегментацией сети. Внешний доступ должен обрабатываться осторожно, особенно когда видео предоставляется веб-приложениям или мобильным пользователям.

Видеошлюз может помочь централизовать управление доступом. Вместо открытия прямого доступа к камерам для многих систем проект может обеспечить контролируемый доступ к потокам через шлюз. Это снижает риск и упрощает управление разрешениями.

Стратегия надежности и технического обслуживания

Система видеонаблюдения должна быть обслуживаемой на протяжении всего своего жизненного цикла. Проект должен включать мониторинг состояния устройств, проверку состояния потоков, мониторинг состояния хранилища, просмотр журналов, оповещения об аномальных отключениях, управление прошивками и четкие процедуры устранения неисправностей.

В крупных системах сбой может произойти на нескольких уровнях: камера, сетевой коммутатор, NVR, шлюз, диск хранилища, вышестоящая платформа, межсетевой экран или клиентское приложение. Многоуровневая архитектура делает устранение неисправностей более эффективным, поскольку каждый уровень имеет четкую ответственность. Уровень NVR проверяется на запись и воспроизведение. Уровень шлюза проверяется на доступ к потокам и преобразование протоколов. Уровень платформы проверяется на бизнес-связи и операции пользователей.

Для критически важных проектов также следует рассмотреть возможность резервирования. Это может включать резервную запись, двойные сетевые каналы, избыточное развертывание шлюзов, защиту хранилища или схему отказоустойчивости. Уровень резервирования зависит от того, насколько важно видео для повседневной работы и реагирования на чрезвычайные ситуации.

Выбор правильной архитектуры

Правильная архитектура зависит от цели проекта. Если проекту требуется только локальная запись и простой просмотр в реальном времени, может быть достаточно конструкции, ориентированной на NVR. Если видео должно подключаться к командной платформе, интеллектуальному приложению, системе управления верхнего уровня, веб-клиенту или диспетчерскому рабочему процессу, следует включить видеошлюз.

Для развивающихся проектов наилучшим решением часто является многоуровневое решение. Камеры и NVR по-прежнему отвечают за локальный захват и хранение видео. Видеошлюз обеспечивает унифицированный доступ, преобразование протоколов, распределение потоков и межплатформенное взаимодействие. Вышестоящая платформа фокусируется на бизнес-логике, обработке событий, визуализации и операциях пользователя.

Такая конструкция более гибкая, поскольку каждый уровень может расширяться независимо. Хранилище может быть модернизировано без изменения платформы приложений. Пропускная способность пересылки потоков может быть увеличена без замены камер. Новые бизнес-системы могут получать доступ к видео через шлюз вместо того, чтобы перестраивать всю сеть видеонаблюдения.

Заключительные замечания

Видеошлюз и NVR решают разные задачи. NVR решает проблему записи и локального управления видео. Видеошлюз решает проблему доступа к видео, преобразования протоколов, пересылки потоков, каскадирования платформ и системной интеграции.

В небольших закрытых системах наблюдения может быть достаточно NVR. В интеллектуальных кампусах, промышленных парках, командных центрах, системах реагирования на чрезвычайные ситуации, зданиях общественного назначения, транспортных проектах и платформах управления несколькими объектами часто требуется видеошлюз, чтобы сделать видеоресурсы пригодными для использования в различных системах.

Профессиональное видеорешение не должно планироваться только по названию устройства. Оно должно проектироваться с учетом доступа к источникам видео, политики хранения, требований к протоколам, совместимости кодеков, пропускной способности каналов, иерархии платформ, правил безопасности, рабочего процесса обслуживания и долгосрочного расширения.

Часто задаваемые вопросы

Может ли видеошлюз записывать видео, как NVR?

Некоторые шлюзы могут включать базовые функции записи или кэширования, но запись обычно не является их основной ролью. Для долгосрочного хранения, сохранения доказательств и структурированного воспроизведения NVR или выделенная система хранения по-прежнему более подходят.

Почему веб-платформа иногда не может напрямую воспроизводить поток NVR?

Формат потока, кодек, метод аутентификации, совместимость с браузером и правила доступа к сети могут не соответствовать веб-платформе. Видеошлюз может преобразовать поток в более подходящий формат, такой как WebRTC, HLS, FLV или другой поддерживаемый протокол.

Следует ли транскодировать все потоки камер?

Не обязательно. Транскодирование потребляет вычислительные ресурсы. Во многих проектах только выбранные каналы требуют транскодирования для веб-доступа, мобильного доступа или совместимости со сторонними системами. Другие каналы могут пересылаться в исходном формате.

Используется ли GB/T28181 только для государственных или общественных проектов?

Нет. Он распространен в проектах общественной безопасности и крупных платформенных сетей, но также может быть полезен в кампусах, промышленных парках, транспортных системах и мультисайтовых проектах, требующих стандартизированного межплатформенного взаимодействия видео.

Какой самый безопасный способ предоставить видео сторонним системам?

Более безопасный подход — обеспечить контролируемый доступ через шлюз или платформенный уровень, а не напрямую открывать камеры. Система должна включать аутентификацию, контроль разрешений, изоляцию сети при необходимости и четкие журналы доступа.
