Видео стало ключевым ресурсом в системах связи, безопасности, управления и информации. В одном проекте могут участвовать камеры видеонаблюдения, платформы видеоконференцсвязи, системы унифицированных коммуникаций, сервисы потокового мультимедиа, нательные регистраторы, видео с дронов, бортовые видеоустройства и распределённые системы отображения. Эти видеоресурсы часто поставляются разными вендорами, используют различные методы передачи и следуют разным техническим стандартам.

Задача не сводится к простому отображению видеоизображения. Реальная сложность заключается в том, чтобы заставить разные видеосистемы взаимодействовать друг с другом. Межсистемная конвергенция видео решает эту проблему, используя шлюзовый уровень для преобразования протоколов, адаптации кодеков, регулировки разрешения, управления частотой кадров и битрейтом, а также доставки видеопотоков в формате, который может принять целевая платформа.

Почему разрозненные видеоплатформы становятся проблемой

Во многих проектах видеосистемы создаются в разное время и для разных целей. Отдел безопасности может развернуть платформу видеонаблюдения. Центр управления может использовать систему видеоконференцсвязи. Коммуникационная команда может построить платформу унифицированных коммуникаций на основе SIP. Полевые группы могут использовать нательные регистраторы, дроны, мобильные видеотерминалы или временное оборудование для стриминга. Каждая система хорошо работает в своей среде, но межплатформенный доступ становится затруднительным.

Причина в том, что каждая система спроектирована вокруг собственного протокола, кодека, медиаформата и метода управления. В видеонаблюдении обычно используются RTSP, ONVIF и GB/T28181. Видеоконференции часто используют H.323 или SIP. Системы унифицированных коммуникаций обычно строятся на основе SIP. В сценариях с дронами и прямыми трансляциями может использоваться RTMP или GB/T28181. Платформы потокового мультимедиа могут выдавать FLV, RTMP, HLS или другие веб-ориентированные форматы потоков.

Когда этим системам необходимо работать вместе, прямое соединение редко бывает простым. Платформе управления может потребоваться просмотр видео с камер наблюдения. Видеовстрече может понадобиться принять поток с дрона. Диспетчерской системе может потребоваться вывести изображение с полевой камеры на большой экран. Без уровня преобразования и адаптации каждый интерфейс становится отдельной задачей интеграции.

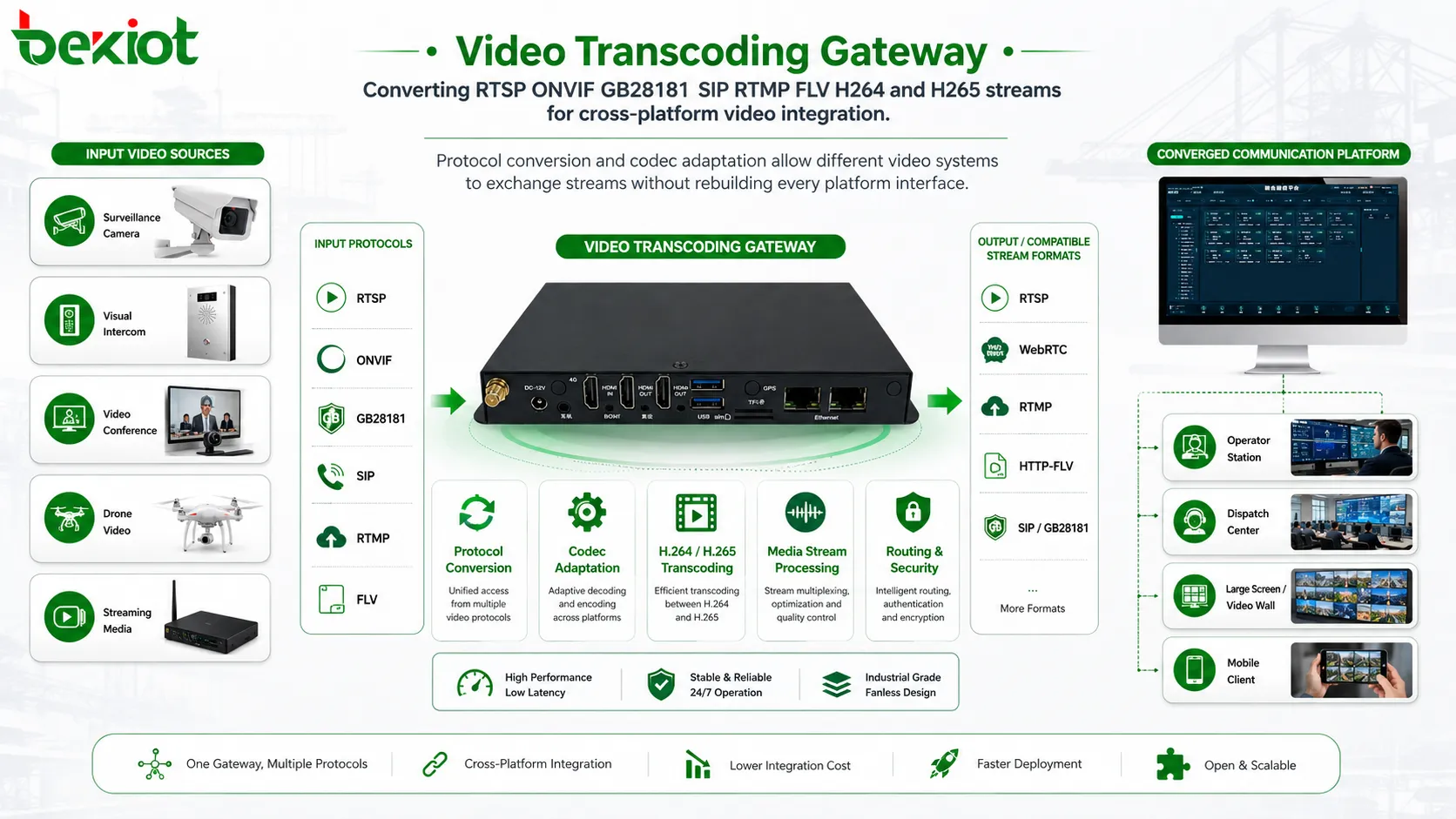

Шлюзовой уровень делает интеграцию практичной

Практическое решение — развернуть внешний шлюз транскодирования видео между различными видеосистемами. Шлюз выступает в роли медиа-адаптационного уровня. Он принимает видеопотоки от одной платформы, обрабатывает их в соответствии с требованиями целевой системы и выдает их в протоколе, кодеке, разрешении, частоте кадров и битрейте, которые может использовать другая система.

Такой подход позволяет избежать трудоемкой кастомной разработки для каждой пары платформ. Вместо того чтобы требовать от каждой видеосистемы понимания всех остальных, шлюз берет на себя преобразование посередине. Это особенно ценно в проектах, где необходимо объединить нескольких вендоров, старые системы, новые платформы и специальные полевые устройства в рамках единой архитектуры.

Ключевое решение: Межсистемная конвергенция видео обычно достигается с помощью внешнего шлюза транскодирования видео, который выполняет преобразование протоколов, адаптацию кодеков, регулировку разрешения и оптимизацию потоков.

Преобразование протоколов — первый шаг

Разные видеосистемы говорят на разных языках протоколов. Камера видеонаблюдения может выдавать RTSP. Платформа безопасности может использовать ONVIF или GB/T28181. Терминал видеоконференции может поддерживать H.323 или SIP. Прямой поток с дрона может использовать RTMP. Стриминговая платформа может предоставлять FLV или другие веб-форматы. Если эти протоколы нельзя перевести или переупаковать, целевая платформа не сможет корректно принять видео.

Преобразование протоколов позволяет видеопотокам перемещаться между системами, которые изначально не были предназначены для взаимодействия. Например, видеоисточник GB/T28181 может потребоваться преобразовать для диспетчерской платформы SIP. Поток с камеры RTSP может потребоваться переупаковать для веб-стримингового сервиса. RTMP-поток с дрона может потребоваться ввести в систему экстренного управления. Шлюз предоставляет унифицированный метод для преодоления этих различий.

При проектировании проекта поддержку протоколов следует проверять на раннем этапе. Команда должна подтвердить, к каким видеоисточникам нужен доступ, какие целевые системы должны их получать и какие форматы протоколов требуются с обеих сторон. Это предотвращает зависимость плана интеграции от допущений, которые могут не оправдаться при вводе в эксплуатацию.

Адаптация кодеков решает более глубокую проблему совместимости

Одного преобразования протоколов недостаточно. Конвергенция видео часто терпит неудачу из-за несовместимости кодеков. Обе системы могут поддерживать IP-видео, но одна может использовать H.264, а другая ожидает H.265. Некоторые старые платформы могут не декодировать новые форматы сжатия. Некоторые легковесные или мобильные системы могут предпочитать потоки с меньшей сложностью для снижения нагрузки на обработку.

Именно поэтому транскодирование видео является ключевой возможностью в межсистемной интеграции. Шлюз транскодирования видео может конвертировать H.264 в H.265 или H.265 в H.264 в зависимости от принимающей платформы. Это делает видеоресурсы пригодными для использования в системах с разными возможностями декодирования.

Адаптация кодеков также влияет на пропускную способность и хранилище. H.265 может снизить потребление полосы по сравнению с H.264 во многих условиях, но может потребовать большей вычислительной мощности для декодирования. H.264 более широко совместим со многими устаревшими системами. Лучший выбор зависит от возможностей конечного устройства, совместимости платформы, состояния сети и целей проекта.

Пропускная способность каналов должна соответствовать масштабу проекта

Проекты конвергенции видео могут включать всего несколько потоков или требовать множества одновременных каналов. Для малых проектов шлюзу может потребоваться обрабатывать только несколько ключевых камерных сигналов или один-два полевых видеопотока. Для более крупных проектов управления и безопасности несколько одновременных потоков могут нуждаться в преобразовании и распределении одновременно.

Распространенной инженерной ориентировкой является 16 каналов одновременного транскодирования 1080P на одном сервере класса шлюза. Такой уровень производительности может удовлетворить многие проекты конвергенции видео среднего размера, особенно когда цель состоит в подключении выбранных ключевых видеоресурсов, а не в обработке каждой камеры в большой сети видеонаблюдения.

При планировании мощности следует учитывать разрешение, кодек, частоту кадров, битрейт, направление транскодирования и то, обрабатываются ли потоки непрерывно или только во время событий. Система, обрабатывающая 16 каналов 1080P, может не справиться с таким же количеством потоков 4K в тех же условиях. Поэтому количество каналов всегда следует оценивать вместе со сложностью медиа.

Регулировка разрешения снижает нагрузку на ресурсы

Разрешение — еще одна важная часть конвергенции видео. Видео с высоким разрешением дает больше деталей, но также потребляет больше пропускной способности, места для хранения, вычислительных ресурсов и мощностей декодирования. В некоторых проектах отправка полноразмерных потоков на каждую целевую платформу необязательна и может даже создавать проблемы с производительностью.

Шлюз транскодирования видео может регулировать разрешение в соответствии с требованиями приложения. Например, источник 4K может быть преобразован в 1080P или 720P для диспетчерского терминала, мобильного клиента или страницы удаленного мониторинга. Многоканальная регулировка разрешения 4K может быть полезна, когда исходный видеоисточник очень четкий, но принимающей системе нужен только меньший размер отображения или поток с меньшей полосой.

Это делает проектирование системы более гибким. Исходный источник высокого разрешения может быть сохранен там, где это необходимо, в то время как другие платформы получают облегченную версию, подходящую для их условий отображения и сети. Это улучшает совместимость и снижает ненужное потребление ресурсов.

Управление частотой кадров и битрейтом улучшает качество доставки

Частота кадров влияет на плавность движения, поведение буферизации и нагрузку на декодирование. Битрейт влияет на четкость изображения, использование полосы пропускания и стабильность передачи. При межсистемной интеграции разные платформы могут использовать разные структуры кадров или настройки битрейта. Если эти параметры не адаптированы, принимающая система может испытывать зависания, задержки, сбои потока или низкое качество изображения.

Регулировка частоты кадров помогает согласовать поток с принимающей платформой. Источник с высокой частотой кадров может быть уменьшен для передачи с низкой полосой пропускания или для систем, которым требуется лишь ситуационная осведомленность, а не детализированное движение. Более низкая частота кадров также может снизить нагрузку на декодирование и повысить стабильность в ограниченных средах.

Управление битрейтом особенно важно для легковесной передачи и условий слабой сети. В спутниковых сетях, полевых экстренных сетях, временных беспроводных каналах и удаленных промышленных объектах пропускная способность может быть ограничена или нестабильна. Комбинируя преобразование кодеков, регулировку разрешения и управление битрейтом, система может доставлять более стабильный видеопоток вместо простой пересылки тяжелого исходного потока.

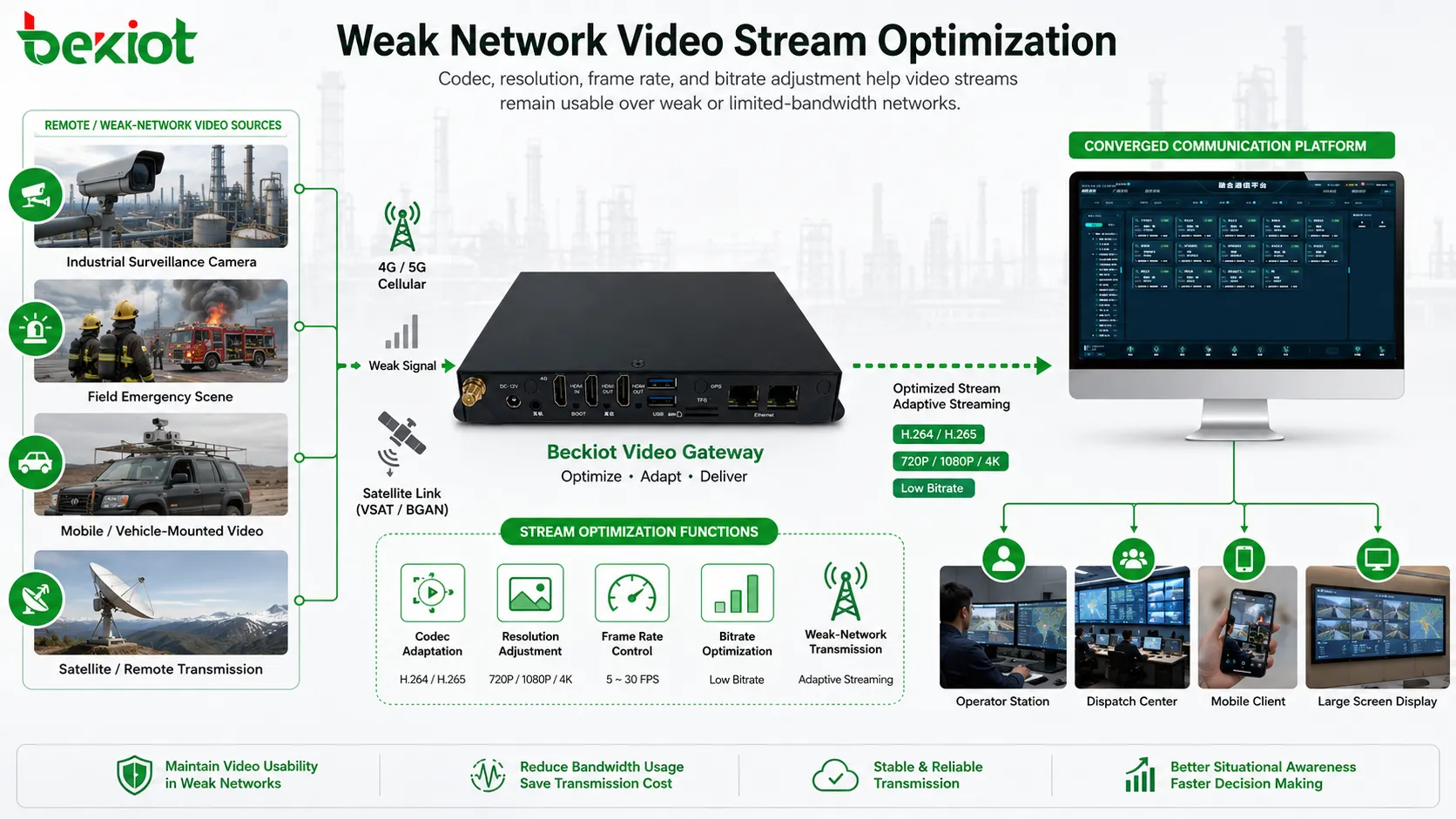

Сценарии слабой сети требуют адаптивного проектирования потоков

Многие проекты конвергенции видео не развертываются в идеальных сетевых условиях. Аварийные машины, полевые группы, удаленные объекты, строительные площадки, промышленные зоны, трубопроводы, подстанции, порты, шахты и транспортные коридоры могут иметь нестабильные каналы связи. В таких сценариях прямая пересылка видео с высоким битрейтом может вызвать задержки, потерю пакетов или полное прерывание потока.

Проектирование на основе шлюза позволяет команде проекта подготовить различные выходные профили для разных сетевых условий. Центр управления может получать поток более высокого качества. Мобильный клиент может получать поток с более низким битрейтом. Спутниковый канал может потребовать снижения разрешения и битрейта. Большой экран может требовать стабильной структуры кадров и совместимого формата декодирования.

Такой вид адаптации важен, потому что видеослияние касается не только совместимости. Оно также касается обеспечения пригодности видео к использованию в реальных условиях эксплуатации. Поток с немного более низким разрешением, но стабильный, может быть ценнее, чем поток с высоким разрешением, который выходит из строя во время инцидента.

Типовая архитектура приложения

Полная архитектура обычно включает уровень видеоисточников, уровень обработки шлюза, уровень интеграции платформ и прикладной уровень. Уровень источников может включать камеры, регистраторы, дроны, системы конференцсвязи, нательные устройства, бортовые системы и стриминговые платформы. Шлюзовой уровень принимает эти источники и выполняет преобразование протоколов, транскодирование, масштабирование разрешения, регулировку частоты кадров, управление битрейтом и переупаковку потоков.

Уровень интеграции платформ подключает обработанные потоки к системам управления, платформам видеонаблюдения, системам унифицированных коммуникаций, диспетчерским системам, системам совещаний, веб-платформам, системам хранения или системам отображения на больших экранах. Прикладной уровень — это место, где пользователи фактически просматривают, вызывают, диспетчеризируют, записывают или делятся видеоресурсами.

Такая многоуровневая конструкция облегчает обслуживание. Когда добавляется новый видеоисточник, команде не нужно перестраивать всю систему. Достаточно подтвердить входной формат, определить требования к выходу и настроить правило обработки шлюза.

Где межсистемный доступ создает наибольшую ценность

Экстренное управление — один из наиболее ценных сценариев. Центры управления часто нуждаются в объединении видео наблюдения, видео с дронов, мобильного полевого видео, бортового видео и ресурсов видеоконференцсвязи. Архитектура конвергенции на основе шлюза помогает лицам, принимающим решения, видеть больше источников в едином рабочем процессе.

Центры эксплуатации безопасности также выигрывают от такой конструкции. Различные марки камер, устаревшие платформы, мобильные видеосистемы и сторонние средства мониторинга могут нуждаться в унификации. Вместо замены всех систем преобразование протоколов и транскодирование позволяют продолжать использовать существующие ресурсы.

Промышленные и коммунальные проекты могут использовать видеоконвергенцию для удаленного осмотра, производственной безопасности, поддержки технического обслуживания и проверки инцидентов. Транспортные проекты могут использовать ее для мониторинга автомагистралей, событий в тоннелях, управления железнодорожным движением, портами, аэропортами и управления трафиком. В каждом случае цель состоит в том, чтобы уменьшить количество изолированных видеоресурсов и сделать полезные видеоданные доступными для нужной системы в нужное время.

Пункты внедрения для системных интеграторов

Перед развертыванием команда проекта должна составить список всех видеоисточников и целевых платформ. Для каждого потока необходимо подтвердить исходный протокол, исходный кодек, разрешение, частоту кадров, битрейт, сетевой путь, целевой протокол, целевой кодек и требуемый режим отображения. Эта информация служит основой для плана настройки шлюза.

Тестирование должно охватывать как нормальные, так и стрессовые условия. Команда должна проверить запуск потока, задержку, синхронизацию аудио и видео (если аудио включено), стабильность длительных сеансов, поведение при переподключении, совместимость декодирования и использование пропускной способности. Для проектов со слабой сетью тестирование должно включать имитацию потери пакетов, ограничения полосы пропускания и прерывания канала.

Управление также имеет значение. Веб-интерфейс настройки может упростить развертывание, но в проекте все равно следует определить правила именования, правила сопоставления потоков, разрешения доступа, методы мониторинга и процедуры обслуживания. Без четких операционных правил крупный проект конвергенции видео в дальнейшем может быть трудно диагностировать.

Распространенные ошибки, которых следует избегать

Одна из распространенных ошибок — предположение, что одного преобразования протоколов достаточно для решения задачи интеграции видео. Во многих случаях кодек, разрешение, частота кадров, битрейт и возможности декодирования принимающей платформы имеют одинаково важное значение. Поток может успешно подключиться, но при этом не воспроизводиться плавно, если эти параметры не согласованы.

Другая ошибка — пересылка исходного потока с высоким битрейтом повсеместно. Большие потоки могут работать в локальной сети, но терпеть неудачу через WAN, беспроводные, спутниковые или мобильные сети. Следует планировать адаптивные выходные профили для разных пользователей и сетевых условий.

Третья ошибка — разработка отдельных адаптеров для каждой пары систем. Это увеличивает затраты и сложность обслуживания. Централизованный шлюзовой уровень часто более практичен, поскольку предоставляет многократно используемый метод интеграции нескольких видеосистем.

Итоговый обзор

Межсистемная конвергенция видео становится общим требованием в проектах связи, управления, безопасности, промышленности и экстренных служб. Разные видеосистемы используют разные протоколы, кодеки, разрешения, частоты кадров и настройки битрейта, поэтому прямое соединение часто затруднено.

Шлюз транскодирования видео предлагает практическое решение. Он может преобразовывать RTSP, ONVIF, GB/T28181, SIP, RTMP, FLV, пути доступа, связанные с H.323, и другие видеоформаты в соответствии с потребностями проекта. Он также может конвертировать между H.264 и H.265, поддерживать одновременную обработку 1080P, адаптировать многоканальные источники 4K и оптимизировать потоки для передачи по слабым сетям.

Для системных интеграторов ключ заключается в том, чтобы проектировать видеоконвергенцию как архитектуру медиа-адаптации, а не как простую задачу соединения. Когда преобразование протоколов, адаптация кодеков, масштабирование разрешения, управление частотой кадров, оптимизация битрейта и операционное управление планируются вместе, сложная видеоинтеграция становится гораздо проще в развертывании и обслуживании.

Часто задаваемые вопросы

Является ли видеоконвергенция тем же самым, что и интеграция видеонаблюдения?

Нет. Интеграция видеонаблюдения обычно фокусируется на доступе к камерам и платформам мониторинга. Видеоконвергенция шире и может включать видеонаблюдение, видеоконференцсвязь, унифицированные коммуникации, дроны, нательные камеры, потоковое мультимедиа и системы управления.

Зачем нужно транскодирование, если протокол уже преобразован?

Преобразование протоколов изменяет способ доставки потока, тогда как транскодирование изменяет способ кодирования видео. Принимающая платформа может принять протокол, но все равно не сможет воспроизвести видео, если не сможет декодировать кодек, разрешение, частоту кадров или битрейт.

Можно ли использовать видео 4K в межсистемных проектах?

Да, но видео 4K следует планировать тщательно. Некоторым системам может потребоваться исходный поток 4K, в то время как другим достаточно вывода в 1080P или 720P. Регулировка разрешения помогает согласовать каждый сценарий использования.

В чем основной риск при передаче видео по слабой сети?

Основной риск — нестабильное воспроизведение, вызванное высоким битрейтом, потерей пакетов, задержкой или недостаточной пропускной способностью. Для повышения стабильности следует совместно регулировать кодек, разрешение, частоту кадров и битрейт.

Что лучше: настраивать каждый платформенный интерфейс индивидуально или использовать шлюз?

Для проектов с несколькими системами шлюз обычно более практичен. Он обеспечивает многоразовый адаптационный уровень и снижает потребность в отдельных разработках для каждой пары видеосистем.
