Автономные подводные аппараты (AUV) могут перемещаться, проводить инспекции, выполнять съёмку и собирать данные без постоянной физической связи с оператором, но связь остаётся одной из самых сложных частей подводной миссии. AUV способен перемещаться по обширным подводным районам, однако отправка команд аппарату или передача данных датчиков, изображений и видео на станцию управления под водой гораздо сложнее, чем в воздухе.

Не существует единой технологии связи, которая одновременно обеспечивала бы большую дальность, высокую пропускную способность, малую задержку и высокую адаптируемость к среде. Поэтому практические системы связи для AUV должны выбирать или комбинировать различные методы передачи в зависимости от дальности миссии, условий воды, требуемой скорости передачи данных и эксплуатационной архитектуры.

Почему передача данных под водой так сложна?

Радиосвязь отлично работает для самолётов, беспилотных летательных аппаратов и наземных мобильных систем, поскольку электромагнитные волны эффективно распространяются в атмосфере. Подводные условия принципиально иные. Вода поглощает и рассеивает электромагнитную энергию, что затрудняет обычную радиопередачу на большие расстояния, особенно в морской воде.

На качество сигнала также влияют изменения солёности, температуры воды и взвешенных частиц. Эти переменные могут изменять характеристики распространения и увеличивать затухание, сокращая полезную дальность связи.

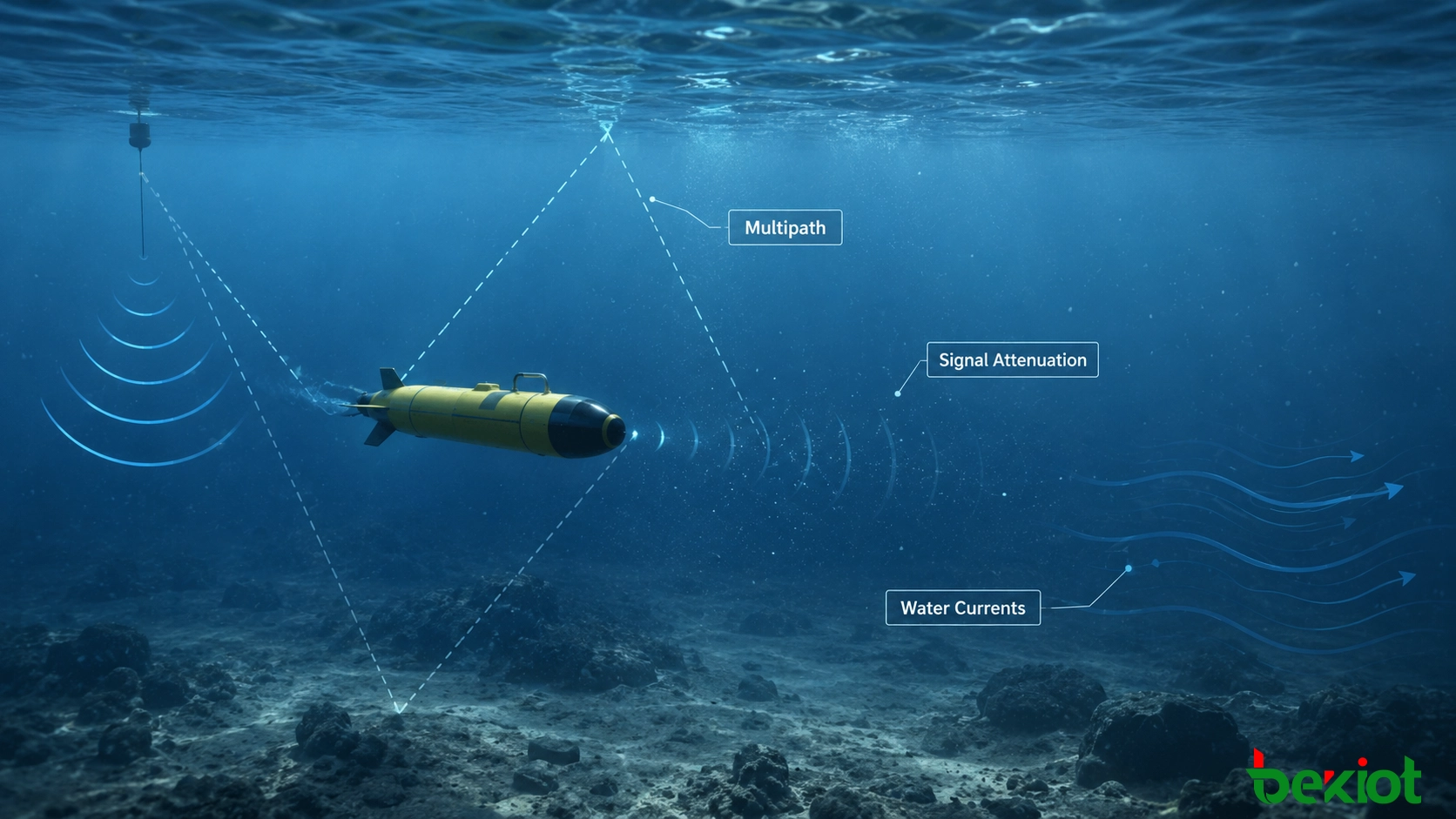

Проблема не ограничивается простой потерей сигнала. Подводные сигналы могут отражаться, преломляться и рассеиваться поверхностью воды, морским дном и другими структурами. В результате несколько копий одного сигнала могут достигать приёмника по разным путям распространения.

Такая многолучевая среда может вносить искажения, помехи и эффекты Доплера. Приливы, волны, течения и движение аппарата могут дополнительно изменять условия канала во время работы AUV. В итоге канал связи, хорошо работающий в одних подводных условиях, может вести себя иначе при изменении глубины, положения аппарата или окружающей среды.

Когда имеет смысл проводная линия связи?

Связь на основе кабеля — один из наиболее отработанных способов создания надёжного подводного канала данных. Аппарат или подводный узел может быть подключён к надводной платформе или станции управления с помощью электрического или оптического кабеля. Тонкое оптическое волокно особенно полезно, когда необходимо передавать большие объёмы данных со стабильными характеристиками.

Проводное оптическое соединение имеет несколько важных преимуществ. Оно может обеспечивать высокую пропускную способность передачи, стабильное качество сигнала и высокую устойчивость к внешним электромагнитным помехам. Поскольку канал связи физически ограничен, он также обеспечивает сравнительно контролируемый путь данных.

Для приложений, связанных с камерами высокого разрешения, гидролокационными данными, информацией датчиков или другими полезными нагрузками, требующими большой пропускной способности, оптоволоконное соединение может обеспечить существенно большую ёмкость данных, чем подводный акустический канал большой дальности.

Основное ограничение — мобильность. Подводные кабели должны выдерживать усилия натяжения, изгиб, коррозию и долговременное старение. Длина кабеля также ограничивает район действия аппарата. Буксируемый кабель может создавать дополнительные требования к развёртыванию и подъёму и может стать сложным в управлении, когда аппарат работает на большой площади или вокруг сложных подводных сооружений.

По этой причине проводная связь часто более подходит для контролируемых зон работы, стационарной подводной инфраструктуры, инспекций вблизи судна обеспечения или приложений, где высокая пропускная способность важнее свободы перемещения аппарата.

Где могут использоваться оптические каналы синего света?

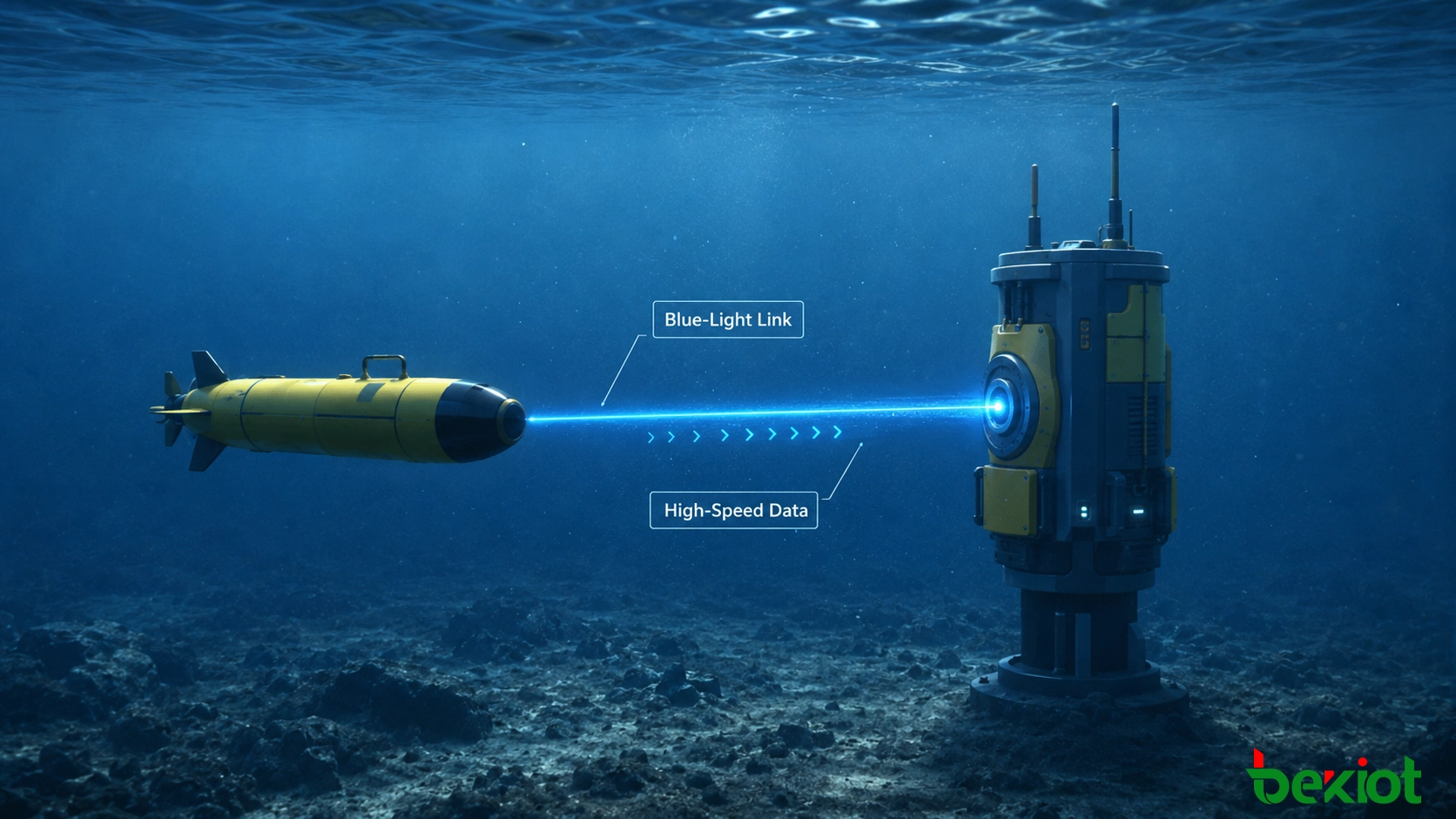

Подводная оптическая связь предлагает другой подход, когда миссия требует значительно более высоких скоростей передачи данных на относительно коротких расстояниях. Синий свет особенно важен, поскольку длины волн около 450 нм могут обеспечивать полезные характеристики передачи в воде по сравнению со многими другими оптическими длинами волн.

Основное преимущество — пропускная способность. По сравнению с обычной акустической связью, подводный канал синего света может поддерживать значительно более высокие скорости передачи, что делает его привлекательным для быстрой передачи изображений, наборов данных датчиков и других больших файлов.

Цели разработки в этой области продемонстрировали потенциал подводных оптических систем для достижения скоростей передачи данных, близких к 1 Гбит/с, на расстояниях порядка 100 метров при подходящих условиях. Эти цифры иллюстрируют, почему оптическая связь привлекает внимание для высокоскоростных подводных сетей, хотя фактическая производительность сильно зависит от качества воды, юстировки и конструкции системы.

Оптическая связь также предъявляет жёсткие требования к окружающей среде. Передатчик и приёмник обычно нуждаются в чистом оптическом пути и правильной юстировке. Взвешенные частицы и планктон могут рассеивать передаваемый свет и снижать уровень принимаемого сигнала.

Фоновый свет от поверхности воды и свет, создаваемый подводными организмами, также могут влиять на оптический приёмник. Мутная вода, движение аппарата и изменение ориентации делают оптическую связь на большие расстояния значительно более сложной.

В результате связь синим светом лучше рассматривать как технологию с высокой пропускной способностью и относительно малой дальностью, а не как прямую замену акустической связи на большие расстояния.

Почему акустическая связь остаётся необходимой?

Акустическая связь остаётся одним из наиболее отработанных методов беспроводной связи под водой. В отличие от обычных радиосигналов, звуковые волны могут распространяться в воде на относительно большие расстояния с управляемым затуханием, что делает акустические каналы пригодными для связи между подвижными подводными платформами, удалёнными подводными узлами и надводными системами поддержки.

В зависимости от рабочей частоты, условий окружающей среды, конструкции оборудования и требуемой скорости передачи данных акустическая связь может охватывать расстояния от сотен метров до десятков километров. Это преимущество в дальности объясняет, почему акустическая технология остаётся важной для операций AUV, которые не могут полагаться на кабель или поддерживать короткий оптический путь.

Платой являются пропускная способность и задержка. Акустическое затухание обычно значительно возрастает с увеличением частоты. Таким образом, соотношение между полезной дальностью и частотой становится фундаментальным проектным соображением. На очень высоких акустических частотах затухание может стать серьёзным; например, в цитируемом техническом сравнении указано, что акустический сигнал около 10 МГц может испытывать затухание, приближающееся к 30 дБ на метр.

Следовательно, системы акустической связи большой дальности стремятся работать на более низких частотах, но более низкая частота обычно означает меньшую доступную пропускную способность связи.

Звук также распространяется в воде гораздо медленнее, чем электромагнитные или оптические сигналы. Поэтому акустическая связь на большие расстояния вносит заметную задержку распространения. Кроме того, фоновый шум океана может снижать отношение сигнал/шум, а многолучевое распространение может вызывать частотно-селективные замирания и межсимвольную интерференцию.

Эти характеристики означают, что акустический канал в целом лучше подходит для команд, информации о состоянии, данных о позиционировании, телеметрии и выбранных данных датчиков, чем для непрерывной передачи больших объёмов видео высокого разрешения в реальном времени.

Как следует комбинировать технологии?

Практическое решение подводной связи не обязательно должно выбирать только одну из этих технологий. Во многих проектах AUV гибридная архитектура может обеспечить лучший баланс между дальностью действия, пропускной способностью и надёжностью.

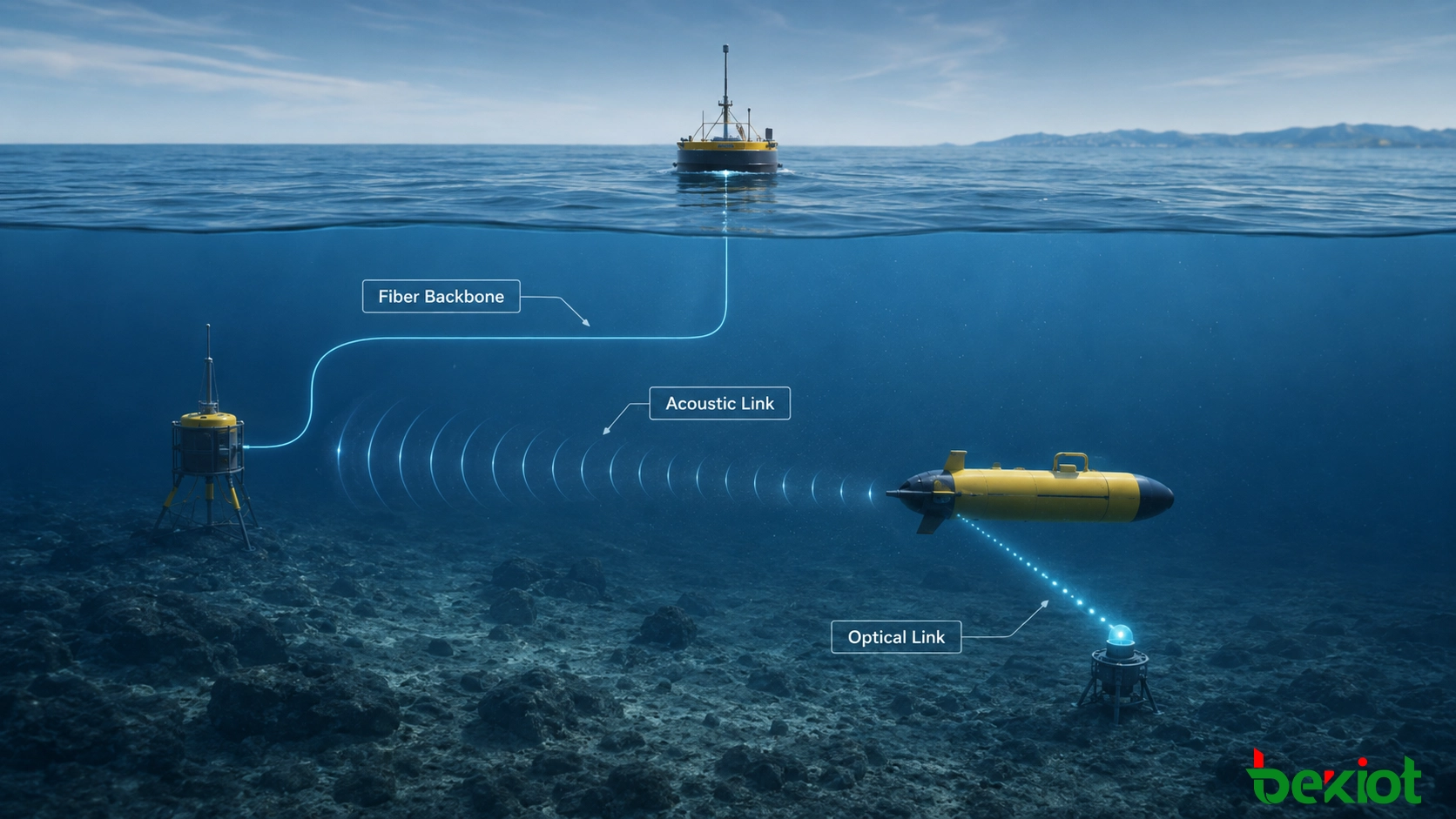

Одна из возможных архитектур использует оптоволоконное соединение между надводной платформой управления и подводной станцией связи. Затем подводная станция беспроводным образом общается с AUV через акустический или оптический канал. Это сокращает длину беспроводного подводного пути, позволяя аппарату работать без непрерывного буксирного кабеля.

Другая конфигурация может использовать акустическую связь во время навигации на большие расстояния и переключаться на оптический канал, когда аппарат приближается к док-станции или пункту сбора данных. Затем большие файлы датчиков могут быть переданы по оптическому каналу с более высокой пропускной способностью.

Таким образом, метод связи должен выбираться в соответствии с ролью каждого канала, а не только на основе сравнения максимальной скорости передачи.

Что следует учитывать при проектировании системы?

Система связи AUV должна исходить из профиля миссии, а не просто выбирать технологию с самой высокой заявленной скоростью передачи данных. Дальность, объём данных и условия окружающей среды часто оказывают большее влияние на реальную производительность.

Для миссий на большие расстояния поддержание стабильного канала команд и телеметрии может быть важнее, чем непрерывная передача больших файлов. Поэтому акустический канал может служить основным беспроводным путём связи, а ресурсоёмкая информация хранится локально на аппарате.

Для инспекционных, картографических или научных миссий, генерирующих большие объёмы изображений и данных датчиков, аппарат может собирать информацию в ходе миссии и передавать её позже через оптическое или проводное соединение малой дальности.

Условия воды также должны быть оценены перед развёртыванием. Солёность, температура, взвешенные вещества, фоновый шум и движение аппарата могут влиять на производительность канала. Архитектура связи, разработанная для чистой и спокойной воды, может не дать тех же результатов в прибрежных водах, промышленных портах или районах с сильными течениями.

Следующие проектные вопросы особенно полезны при планировании:

• На каком расстоянии от ближайшего узла связи будет находиться AUV?

• Требует ли миссия непрерывного управления или в основном периодических обновлений состояния?

• Какой объём данных датчиков, изображений или видео будет генерировать аппарат?

• Требуется ли передача в реальном времени или большие файлы можно хранить на борту?

• Какой уровень прозрачности воды и фонового акустического шума ожидается?

• Можно ли развернуть подводные ретрансляционные станции или точки стыковки?

• Разрешает ли район работ использование буксирного кабеля или оптоволоконного соединения?

Ответы на эти вопросы помогают определить, должен ли проект отдавать приоритет дальности, скорости передачи данных, мобильности или комбинации всех трёх факторов.

Многоуровневая архитектура обеспечивает большую гибкость

Фундаментальная проблема подводной связи заключается в том, что трудно одновременно максимизировать дальность и пропускную способность. Проводное оптоволокно обеспечивает отличную ёмкость данных, но ограничивает мобильность. Оптическая связь синего света обеспечивает высокоскоростную беспроводную передачу, но лучше всего работает на относительно коротких расстояниях и при подходящих оптических условиях. Акустическая связь достигает гораздо большей дальности, но обеспечивает меньшую пропускную способность и большую задержку.

Поэтому для многих применений AUV наиболее практичным подходом является многоуровневая система связи. Дальний акустический канал может поддерживать команды и телеметрию, оптическое соединение может обрабатывать передачу больших объёмов данных на коротких расстояниях, а оптоволокно может соединять стационарную подводную инфраструктуру с надводной или береговой сетью управления.

Эта архитектура позволяет каждой технологии выполнять задачу, для которой она наилучшим образом подходит, вместо того чтобы заставлять один подводный канал удовлетворять всем требованиям. По мере развития подводного зондирования, автономной навигации и подводной инфраструктуры такой гибридный дизайн связи будет становиться всё более важным для создания надёжных и масштабируемых сетей эксплуатации AUV.

Часто задаваемые вопросы

Может ли AUV продолжать работу при временной недоступности канала связи?

Да. Автономный аппарат может быть спроектирован так, чтобы продолжать выполнение заранее определённой миссии при временном прерывании связи. Важные данные миссии могут оставаться на борту до восстановления соединения или достижения точки передачи данных.

Должен ли AUV непрерывно передавать все данные своих датчиков?

Не обязательно. Непрерывная передача может создавать излишнюю нагрузку на ограниченный подводный канал. Распространённая стратегия системы — сначала передавать критическую информацию о состоянии и управлении, сохраняя более крупные наборы данных локально для последующей передачи.

Почему полезны подводные ретрансляционные станции?

Ретрансляционные станции могут сокращать расстояние между узлами связи. Вместо того чтобы заставлять AUV поддерживать одно длинное прямое соединение с надводной станцией, сеть может разделить связь на несколько более коротких каналов и подключить их к магистрали с большей ёмкостью.

Всегда ли более высокая частота связи обеспечивает лучшую производительность AUV?

Нет. Более высокие частоты могут давать дополнительную пропускную способность, но подводное затухание может значительно возрастать с частотой. Поэтому правильная рабочая частота должна балансировать между требуемой ёмкостью данных, дальностью передачи и условиями окружающей среды.

Что следует тестировать перед развёртыванием подводной сети связи?

Полевые испытания должны отражать реальные условия миссии, включая рабочую глубину, движение аппарата, прозрачность воды, акустический шум, ожидаемую дальность связи и сезонные изменения водных условий. Одних лабораторных характеристик недостаточно для полного описания изменчивого подводного канала.
