Проект умной шахты — это не только программная платформа или экран мониторинга. Это крупный системный инженерный проект, который включает связь, диспетчеризацию, видеонаблюдение, анализ на основе ИИ, IoT-датчики, реагирование на чрезвычайные ситуации и ежедневную координацию производства. Среди этих систем голосовая связь по-прежнему остается одной из самых практичных и часто используемых возможностей на объекте.

На многих горнодобывающих предприятиях различные типы двусторонних радиосредств уже используются до построения платформы умной шахты. Это могут быть аналоговые радиостанции, PoC-терминалы публичной сети, цифровые транкинговые радиостанции DMR, системы B-TrunC, радиосервисы на базе частного LTE или частного 5G, а также другие устройства диспетчерской связи. Если эти существующие системы нельзя подключить к единой коммуникационной архитектуре, проект умной шахты всегда будет иметь слабое место в полевой координации и аварийном реагировании.

Почему интеграция радиосвязи важна для горнодобывающих проектов

Шахты и горные участки являются сложными операционными средами. Рабочие, транспорт, аппаратные помещения, подземные выработки, открытые карьеры, центры управления, службы безопасности и ремонтные группы могут полагаться на разные средства связи. Одни подразделения могут использовать традиционные аналоговые радиостанции. Другие команды уже могут работать с PTT-терминалами публичной сети. Производственные или аварийные группы могут использовать DMR, B-TrunC или другие цифровые транкинговые системы.

Эти системы часто выполняют разные задачи. Аналоговые радиостанции могут сохраняться в локальных производственных зонах, потому что они просты и привычны. PoC-терминалы публичной сети полезны для связи на большой территории и управления мобильными сотрудниками. Цифровые транкинговые системы часто применяются там, где нужны групповая связь, диспетчерское управление и более развитые функции администрирования. В новых проектах также могут внедряться частные сети 4G, частные сети 5G и промышленные IoT-платформы.

Проблема в том, что такие системы обычно изолированы друг от друга. Диспетчер может не иметь возможности напрямую связаться со всеми радиопользователями. Сигнал тревоги с IoT-платформы может не поступать автоматически полевым радиогруппам. Пользователь частной радиосети может не связываться с пользователем PoC. Такая фрагментация снижает практическую ценность платформы умной шахты.

Начните с полного инвентаря систем связи

Перед проектированием интеграционного решения команда проекта должна сначала провести полный учет существующих систем связи. Нужно определить тип радиосистемы, количество пользователей, частотное планирование, каналы или разговорные группы, требования к диспетчеризации, зоны покрытия, а также назначение каждой системы: обычное производство, охранный обход, обслуживание, аварийно-спасательные работы или координация подрядчиков.

Инвентаризация также должна показать, какие системы должны взаимодействовать между собой. Например, подземному персоналу безопасности может потребоваться связь с командным центром. Транспортным группам может потребоваться получать аварийные широковещательные сообщения. Центральному диспетчеру может понадобиться из одной диспетчерской платформы связываться с пользователями аналоговой радиосвязи, PTT-пользователями публичной сети и пользователями цифрового транкинга.

Этот этап планирования важен, потому что связь умной шахты — это не просто соединение устройств. Нужно определить, кто с кем должен говорить, при каких условиях и с каким приоритетом. Без такого анализа рабочих процессов интеграция может быть технически подключенной, но неэффективной в реальной эксплуатации.

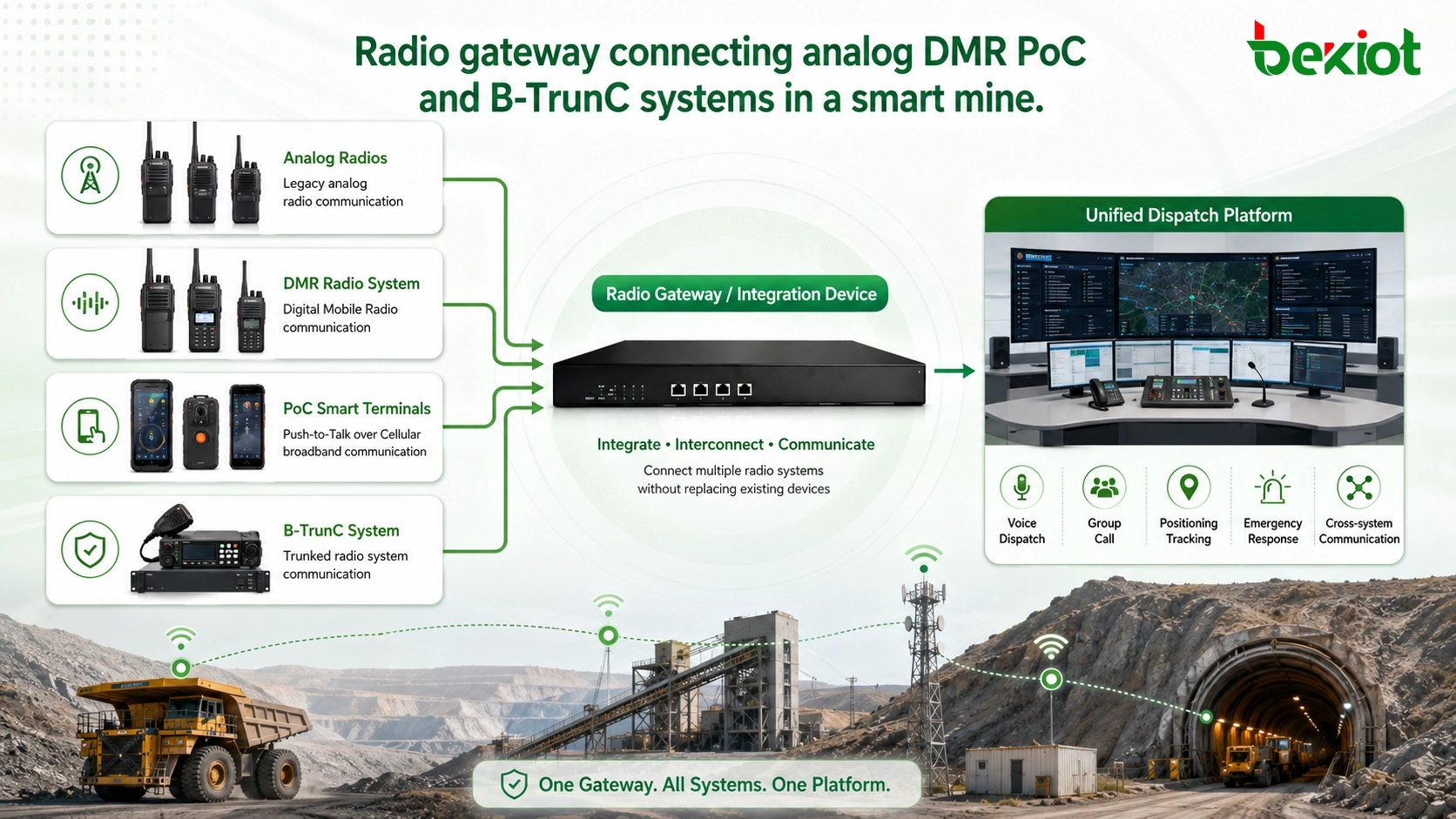

Используйте шлюзы для соединения разных радиосистем

Самый практичный способ интегрировать разные системы двусторонней радиосвязи — использовать шлюзовые устройства. Шлюз работает как мост между существующей радиосетью и единой коммуникационной или диспетчерской платформой. Вместо того чтобы сразу заменять все старые радиостанции, проект может подключать разные системы поэтапно.

Например, аналоговый радиоканал можно подключить через радиошлюз. Систему DMR можно подключить через подходящий цифровой транкинговый интерфейс. PTT-систему публичной сети можно подключить через межплатформенное взаимодействие или интеграцию на основе SIP. B-TrunC или другие транкинговые системы также могут подключаться через специализированные шлюзы или интерфейсы диспетчерского взаимодействия в зависимости от архитектуры системы.

В такой модели каждый порт или канал шлюза может соответствовать одной радиосистеме, одному радиоканалу или одной диспетчерской группе. После подключения шлюза к коммуникационной платформе умной шахты диспетчеры могут общаться между разными радиосистемами через единый интерфейс.

Для проектов, которым нужны SIP-взаимодействие, доступ через RoIP-шлюз, интеграция диспетчерской консоли или конвергенция радио и платформы, Becke Telcom можно рассматривать как практическую ориентирующую основу для шлюзовой интеграции связи и развертывания командно-диспетчерских решений.

Стройте архитектуру вокруг SIP и межсоединения диспетчерских платформ

Система связи умной шахты не должна проектироваться как закрытая сеть только для радиосвязи. Ее нужно проектировать как конвергентную коммуникационную архитектуру. SIP часто полезен в такой архитектуре, потому что многие диспетчерские платформы, IP PBX, SIP-телефоны, системы оповещения и коммуникационные шлюзы могут использовать SIP для управления вызовами и межсоединения.

Когда радиошлюз поддерживает стандартный протокол SIP, он может регистрироваться на SIP-сервере, IP PBX или конвергентной диспетчерской платформе. Это позволяет радиопользователям связываться с диспетчерскими местами, SIP-добавочными номерами, IP-телефонами, пейджинговыми консолями, аварийными телефонами и другими коммуникационными конечными точками.

Такая схема дает шахте больше гибкости. Командный центр может общаться с радиогруппами. Офисные добавочные номера могут звонить полевым командам при наличии разрешения. Аварийные телефоны могут запускать связь с диспетчером. Системы вещания могут быть связаны с радиосообщениями. Радиосеть становится частью более широкой шахтной системы связи, а не изолированным инструментом.

Подключайте существующие радиостанции без остановки работы

Важное преимущество шлюзовой интеграции состоит в защите уже сделанных инвестиций в радиосвязь. У многих горнодобывающих компаний уже есть большое количество радиостанций, базовых станций, ретрансляторов, автомобильных радиостанций, носимых радиостанций и диспетчерских ресурсов. Заменять все сразу может быть дорого, рискованно и необязательно.

Используя шлюзовый доступ, проект может сохранить работу существующей радиосистемы и одновременно добавить возможности единой диспетчеризации. Аналоговые радиостанции могут оставаться там, где они эффективны. Цифровые транкинговые системы могут продолжать обслуживать свои исходные группы пользователей. PTT-терминалы публичной сети могут поддерживать мобильных работников на большой территории. Платформа умной шахты затем координирует эти системы через интеграцию, а не через принудительную замену.

Такой поэтапный подход особенно важен для шахт, которые не могут останавливать производство ради крупной миграции связи. Интеграцию нужно планировать так, чтобы ежедневные операции продолжались, а новые возможности командования, диспетчеризации и увязки тревог добавлялись постепенно.

Позвольте IoT-тревогам автоматически достигать радиопользователей

Проекты умных шахт обычно включают множество IoT-систем и систем мониторинга безопасности. Они могут контролировать концентрацию газа, уровни воды, состояние оборудования, работу конвейеров, вентиляцию, местоположение персонала, движение транспорта, энергосистемы и параметры окружающей среды. Если происходит аномальное событие, тревога не должна оставаться только на экране.

Через интеграцию шлюзов и платформ тревожная информация может преобразовываться в голосовые уведомления или диспетчерские действия. Например, когда IoT-платформа обнаруживает тревогу высокого риска, система связи может автоматически передать голосовое сообщение соответствующей радиогруппе, уведомить командный центр или запустить заранее заданный процесс аварийной связи.

Это важно, потому что радиосвязь по-прежнему остается одним из самых быстрых способов связаться с полевыми работниками. Экранную тревогу могут пропустить люди вне диспетчерской, но голосовое объявление по правильному радиоканалу может быстрее и прямее достигнуть операторов, патрульных групп, персонала обслуживания и аварийных служб.

Объединяйте голос, видео и анализ ИИ

Современные умные шахты часто включают платформы видеонаблюдения и анализа ИИ. Камеры могут использоваться для контроля ленточных конвейеров, управления входами, идентификации транспорта, выявления небезопасного поведения, охраны периметра и наблюдения за производственными процессами. Системы ИИ могут автоматически распознавать аномальные события и формировать предупреждения.

Интеграция связи делает эти системы более полезными. Когда ИИ-анализ обнаруживает событие, диспетчерская платформа может уведомить нужную радиогруппу. Когда диспетчер получает радиосообщение, оператор может проверить связанные видеопотоки. Когда на платформе появляется тревога по транспортному средству или работнику, командный центр может немедленно связаться с ближайшей командой.

Так формируется замкнутый рабочий цикл: обнаружение, уведомление, связь, подтверждение, диспетчеризация и реагирование. Ценность умной добычи состоит не только в сборе данных, но и в превращении этих данных в своевременные полевые действия.

Проектируйте разговорные группы по реальным рабочим процессам шахты

После подключения разных радиосистем следующий шаг — правильно организовать коммуникационные группы. Умной шахте могут понадобиться производственные группы, группы безопасности, технического обслуживания, транспорта, электротехнические бригады, вентиляционные бригады, аварийно-спасательные группы, группы подрядчиков и группы командного центра.

Дизайн групп должен соответствовать реальным рабочим обязанностям. Если группы слишком широкие, нерелевантные пользователи будут слышать слишком много сообщений. Если группы слишком узкие, координация аварий может замедлиться. Диспетчерская платформа должна поддерживать гибкие групповые вызовы, межгрупповую связь, аварийный приоритет и временные командные группы для реагирования на инциденты.

Разрешения также важны. Не каждый пользователь должен иметь возможность звонить во все группы или запускать аварийное вещание. Диспетчеры, руководители, бригадиры и полевые работники должны иметь разные права связи в соответствии со структурой управления шахтой.

Аварийная связь требует планирования приоритетов

Горные работы имеют строгие требования безопасности. Поэтому интеграция связи должна с самого начала учитывать аварийные приоритеты. Аварийные вызовы, тревожные трансляции, связь спасательных групп, уведомления об эвакуации и командные инструкции должны иметь более высокий приоритет, чем обычная производственная связь.

Система должна определить, что происходит при срабатывании аварийной тревоги. Какие радиогруппы получают сообщение? Получает ли диспетчер всплывающее уведомление? Должна ли система записывать вызов? Может ли командный центр перекрыть обычную связь? Может ли сообщение автоматически повторяться до подтверждения?

Эти правила нужно настроить до запуска системы. Система связи, которая хорошо работает в повседневной эксплуатации, все равно может отказать в аварийных условиях, если приоритеты, разрешения и увязка тревог не спроектированы четко.

В проектах умных шахт интеграция радиосвязи должна не только решать задачу разговора между системами. Она должна поддерживать более быстрое командование, более безопасное реагирование, увязку тревог и согласованные действия в поле.

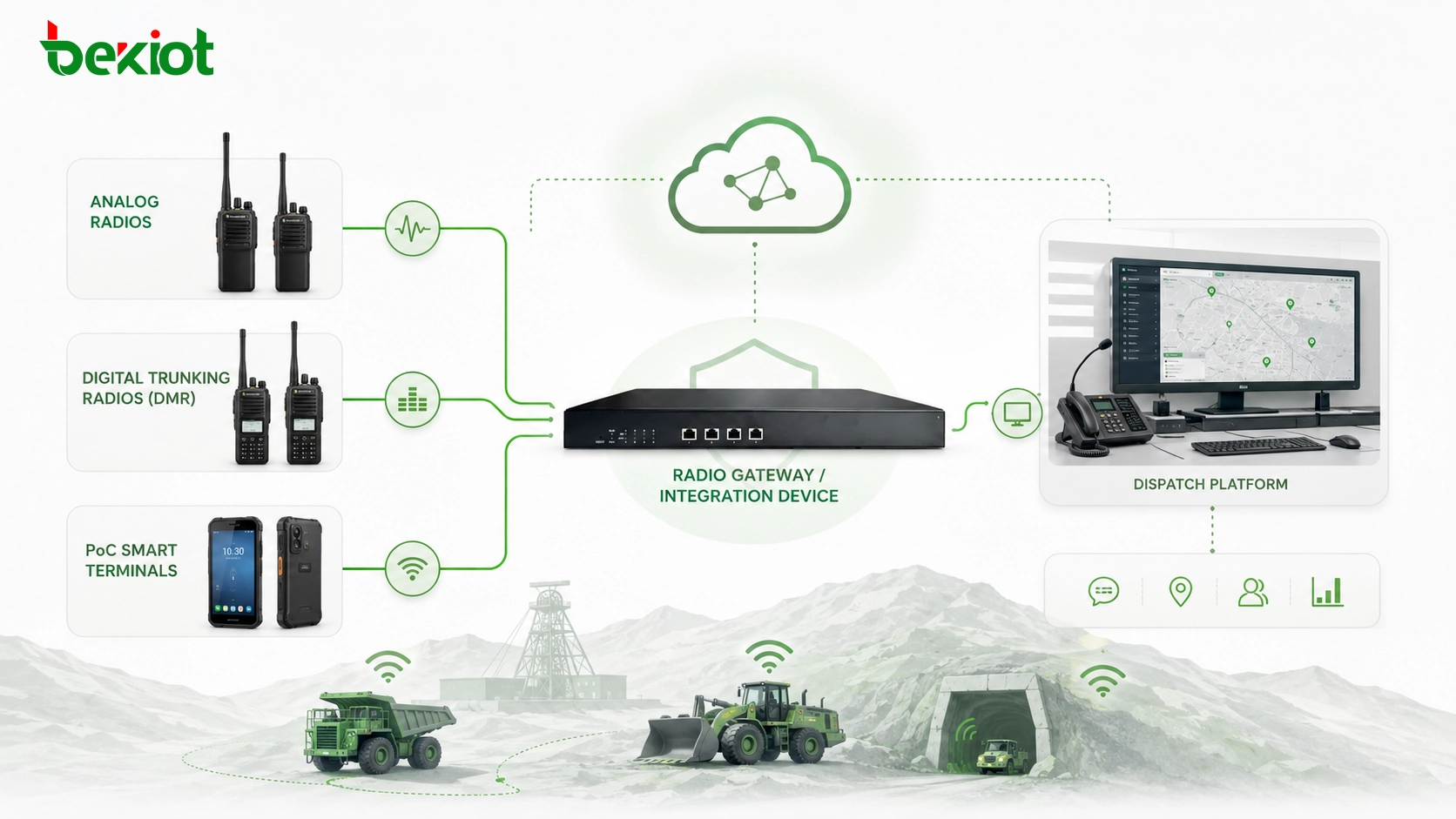

Что включает полная архитектура

Полная архитектура интеграции радиосвязи умной шахты обычно включает полевые радиосистемы, радиошлюзы, SIP- или RoIP-взаимодействие, диспетчерские серверы, командные консоли, системы мониторинга, IoT-платформы тревог, сетевую инфраструктуру и дополнительные модули записи или управления.

Полевой уровень включает аналоговые радиостанции, DMR-радиостанции, терминалы B-TrunC, PoC-устройства публичной сети, автомобильные радиостанции, носимые радиостанции и другие коммуникационные конечные точки. Шлюзовой уровень соединяет эти системы с платформой. Диспетчерский уровень обеспечивает управление пользователями, групповые вызовы, запись вызовов, обработку чрезвычайных ситуаций и межсистемную связь.

Прикладной уровень может включать GIS-позиционирование, видеонаблюдение, анализ ИИ, увязку IoT-тревог, аварийное вещание и интеграцию с платформой управления эксплуатацией шахты. Такая многоуровневая архитектура помогает шахте постепенно расширяться, сохраняя управляемость системы.

Развертывание должно идти поэтапно

Для многих шахт лучший подход — не интегрировать все системы сразу. Поэтапное развертывание безопаснее и проще в управлении. На первом этапе можно подключить к диспетчерской платформе наиболее важные радиоканалы. На втором этапе можно добавить PTT публичной сети, SIP-вызовы и телефонное взаимодействие. На следующих этапах можно добавить IoT-тревоги, видеосвязь, уведомления о событиях ИИ и аварийное вещание.

Такая поэтапная стратегия снижает технический риск. Она также позволяет команде проекта проверить качество связи, привычки операторов, настройки групп, стабильность шлюзов, правила записи и аварийные процессы до расширения системы на большее число подразделений.

Настоятельно рекомендуется пилотное тестирование. Сначала можно подключить небольшое количество представительных радиоканалов и групп пользователей. После подтверждения качества голоса, задержки, разрешений и диспетчерского процесса систему можно расширить на большее количество устройств и зон шахты.

Ключевые технические моменты для проверки

На этапах проектирования и приемки следует проверить несколько технических вопросов. Первый — качество аудио. Уровни звука радиошлюза, шум, задержка, эхо и поведение push-to-talk должны тщательно настраиваться. Плохое качество звука снизит доверие пользователей, даже если система технически подключена.

Второй вопрос — совместимость протоколов. Команда проекта должна подтвердить, подключается ли шлюз через SIP, аналоговое аудио, радиоинтерфейсные кабели, IP-протоколы, API платформы или специализированные транкинговые интерфейсы. Разные радиосистемы могут требовать разных методов доступа.

Третий вопрос — надежность. Шахты могут иметь тяжелые условия, нестабильные сети, перебои питания и высокие требования безопасности. Шлюзы, серверы, сетевые коммутаторы и диспетчерские клиенты должны разворачиваться с подходящей защитой питания, резервированием и процедурами обслуживания.

Долгосрочная эксплуатация и обслуживание

После развертывания система связи требует регулярной эксплуатации и обслуживания. Администраторы должны управлять учетными записями пользователей, обновлять структуру групп, проверять состояние шлюзов, просматривать записи вызовов, вести списки терминалов и тестировать процедуры аварийной связи.

Если шахта продолжает добавлять новые IoT-системы, камеры, транспорт, радиостанции или подразделения, коммуникационная платформа также должна обновляться. Хорошая интеграционная архитектура должна поддерживать будущее расширение без полного перепроектирования.

Обучение нельзя игнорировать. Диспетчеры должны понимать межсистемные вызовы, аварийный приоритет, увязку тревог, поиск записей и управление группами. Полевые работники должны знать, как их существующие радиостанции взаимодействуют с новой платформой умной шахты, особенно во время аварийной связи.

Практическая ценность для строительства умных шахт

Цель интеграции разных радиосистем — не демонстрация сложности. Реальная цель — повысить безопасность, эффективность командования и практическое покрытие связи. Когда аналоговые радиостанции, цифровые транкинговые системы, PoC-терминалы, SIP-системы, IoT-тревоги и диспетчерские платформы работают вместе, шахта может быстрее реагировать на аномальные события.

Это также повышает ценность существующих систем. Старые радиостанции могут продолжать обслуживать локальные команды. Новые широкополосные инструменты связи могут поддерживать мобильные и визуальные приложения. Диспетчерская платформа может координировать разные ресурсы. IoT- и ИИ-системы могут передавать предупреждения в коммуникационные процессы вместо того, чтобы оставаться изолированными.

Для проектов умных шахт коммуникационную конвергенцию следует рассматривать как базовую возможность. Без надежной межсистемной связи данные мониторинга и цифровые платформы не смогут полноценно поддерживать полевые операции. При правильном шлюзовом проектировании существующие радиосистемы могут стать частью более сильной, безопасной и интеллектуальной сети связи шахты.

FAQ

Можно ли использовать старые аналоговые радиостанции в проекте умной шахты?

Да. Аналоговые радиостанции часто можно подключить через радиошлюзы или устройства аудиоинтерфейса. Это позволяет шахте сохранить существующие радиостанции и одновременно добавить доступ к диспетчерской платформе и межсистемную связь.

Нужен ли отдельный шлюз для каждой радиосистемы?

Не всегда. Это зависит от типа радиосистемы, количества каналов, способа интерфейса и цели интеграции. Некоторые шлюзы могут поддерживать несколько каналов, а разные системы могут требовать отдельных устройств доступа или специализированных интерфейсов.

Можно ли связать радиотревоги с тревогами IoT-датчиков?

Да. Когда IoT-платформа и коммуникационная платформа интегрированы, тревоги датчиков могут запускать голосовые уведомления, диспетчерские действия или трансляции в радиогруппы. Точный рабочий процесс зависит от интерфейса платформы и конфигурации проекта.

Как контролировать аудиозадержку?

Задержку нужно тестировать по всему пути, включая радиоинтерфейс, шлюз, сеть, диспетчерский сервер и терминал. Правильное сетевое планирование, настройки кодека, настройка шлюза и производительность сервера помогают удерживать задержку в приемлемом диапазоне.

Что нужно проверить перед окончательной приемкой?

Команда проекта должна протестировать межсистемные вызовы, групповую связь, аварийный приоритет, тревожное вещание, качество аудио, стабильность шлюзов, работу диспетчера, запись, восстановление сети и контроль прав пользователей до приемки системы.
