Экстренная связь не поддерживается одной технологией. В реальном реагировании на бедствия, полевых спасательных работах, общественной безопасности, промышленных авариях и командно-диспетчерских сценариях ресурсы связи обычно строятся в трех рабочих средах: космос, воздух и земля. Каждый уровень имеет свои физические условия, типы оборудования, возможности покрытия и ценность развертывания.

Практическое решение экстренной связи не должно просто перечислять устройства. Оно должно объяснять, какой сетевой уровень используется, какую коммуникационную способность он дает и как поддерживает голос, данные, видео, позиционирование, управление и координацию, когда обычная инфраструктура повреждена, перегружена или недоступна.

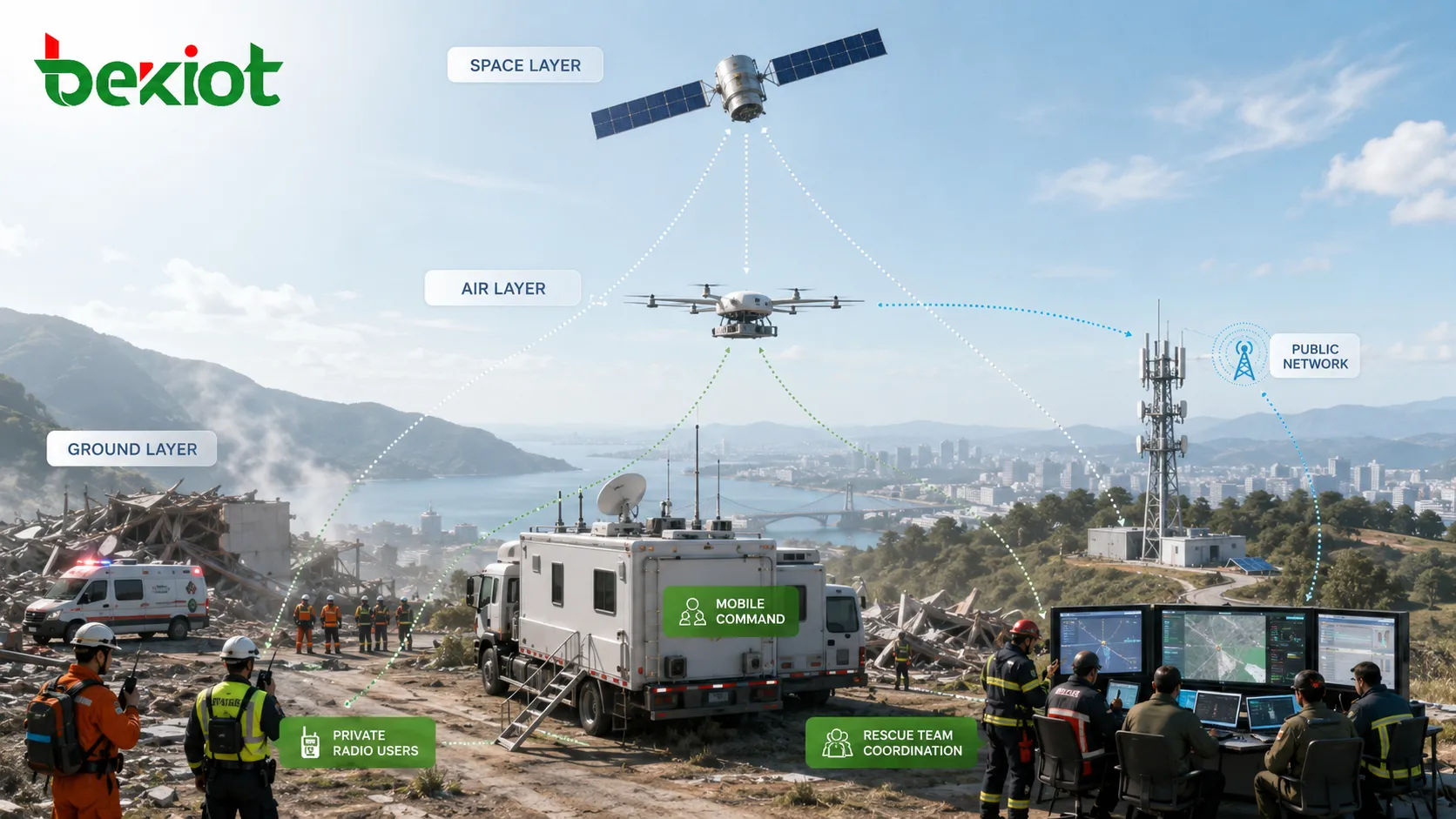

Многоуровневый взгляд на сети экстренной связи

Модель «космос-воздух-земля» разделяет ресурсы экстренной связи по среде работы. Космический уровень относится к ресурсам за пределами атмосферы Земли, главным образом к спутниковым системам связи. Воздушный уровень относится к оборудованию, переносимому самолетами, БПЛА, вертолетами, дирижаблями или аэростатами в атмосфере. Наземный уровень включает стационарное, мобильное, проводное и беспроводное оборудование, работающее на поверхности земли.

Такой многоуровневый взгляд полезен, потому что места ЧС непредсказуемы. Наводнение может прервать оптоволокно. Землетрясение может повредить базовые станции. Лесной пожар может возникнуть далеко от покрытия публичной сети. Тоннель, шахта или подземный объект могут блокировать обычные радиосигналы. Одна система не может решить все эти ситуации.

Понимая роль каждого уровня, проектные группы могут выбрать правильное сочетание спутниковых терминалов, воздушных узлов связи, мобильных командных машин, частных радиосистем, широкополосных mesh-устройств, оптоволоконного доступа, публичных сетей, датчиков и диспетчерских платформ.

Космические каналы для базовой связности

В экстренной связи космический уровень главным образом означает спутниковую связь. Спутниковые системы ценны, потому что меньше зависят от наземных бедствий. Когда наземные сети повреждены или недоступны, спутниковая связь может обеспечить базовое соединение для голосовых вызовов, доступа в интернет, командной отчетности и передачи данных.

Типичные спутниковые ресурсы включают спутниковые телефоны, высокопроизводительные спутниковые терминалы и системы спутникового интернета на низкой околоземной орбите. Спутниковые телефоны в основном используются для голоса и базовых сообщений. Высокопроизводительные терминалы могут обеспечивать более сильный доступ к данным для аварийных командных машин, временных пунктов, лагерей спасателей и полевых штабов. Низкоорбитальные системы все чаще применяются для более быстрого и гибкого широкополосного доступа в удаленных районах.

Например, полевая спасательная группа может использовать спутниковые телефоны как базовый голосовой резерв, автомобильный спутниковый терминал для доступа командного центра в интернет и переносное спутниковое широкополосное устройство для обмена данными и возврата видео. Эти системы не заменяют наземные сети, но дают важную «последнюю гарантию», когда другие каналы отказали.

Воздушное покрытие для быстрого восстановления

Воздушный уровень использует авиационные платформы для переноса коммуникационной полезной нагрузки. БПЛА, вертолеты, дирижабли и привязные аэростаты могут поднимать оборудование связи выше препятствий и обеспечивать более широкое временное покрытие. Это особенно полезно, когда наземная инфраструктура повреждена или район спасения имеет сложный рельеф.

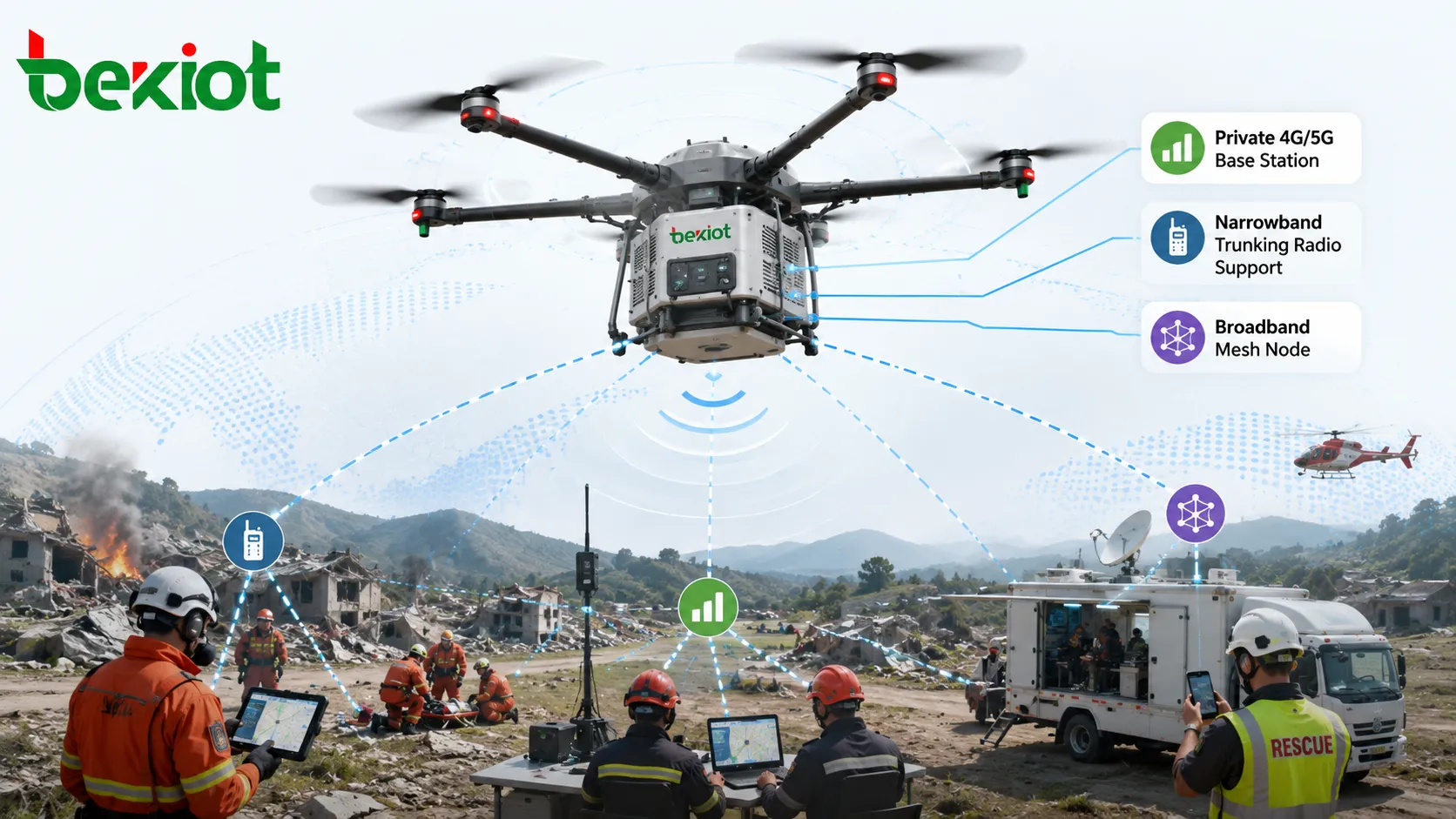

Типичные применения включают БПЛА с частными базовыми станциями 4G или 5G, БПЛА с узкополосными транкинговыми базовыми станциями и БПЛА с широкополосными mesh-устройствами. Такие системы могут быстро восстановить полевую связь для спасательных групп, мобильных командных пунктов, временных убежищ, зон бедствия и крупных открытых аварийных площадок.

Воздушная связь имеет явное техническое преимущество: высота улучшает покрытие. На беспроводную связь влияют мощность передачи, закрытие рельефом, препятствия зданий, высота антенны и условия распространения. Когда оборудование связи поднято в воздух, улучшается прямая видимость, и зона покрытия может значительно расшириться.

Наземные системы для повседневной работы и полевого реагирования

Наземный уровень содержит наибольшее количество устройств экстренной связи. Он включает публичные телефонные сети, публичные мобильные сети, частные сети 5G, узкополосную транкинговую радиосвязь, коротковолновую связь, микроволновые каналы, широкополосные mesh-сети, оптоволокно, беспроводные IoT-датчики, аварийные командные машины и автомобили связи.

Хотя многие беспроводные сигналы распространяются по воздуху как электромагнитные волны, основное оборудование все равно установлено или эксплуатируется на земле. Поэтому такие ресурсы обычно рассматриваются как системы наземного уровня при планировании экстренной связи.

Наземные системы являются основой большинства проектов экстренной связи. Они поддерживают обычную связь, локальное управление, мобильное реагирование, радиодиспетчеризацию, передачу видео, сбор данных датчиков и соединение с государственными, корпоративными, промышленными, транспортными и общественно-безопасными платформами.

Планирование широкополосной и узкополосной связи

Оборудование наземного уровня часто делится на широкополосные и узкополосные ресурсы. Широкополосные системы выбираются, когда проекту нужны возврат видео, обмен картами, доступ к данным, передача файлов, удаленный мониторинг, передача изображений или взаимодействие с командной платформой. Узкополосные системы выбираются, когда основное требование — надежная голосовая связь, групповые вызовы, диспетчерская переговорная связь или низкоскоростная сигнализация.

Например, широкополосное mesh-оборудование может использоваться для аварийного транспортной передачи видео, временной сети на площадке, доступа мобильной командной машины и возврата видео с БПЛА. Узкополосная транкинговая радиосвязь или системы VHF/UHF могут использоваться для голосовой координации на месте, связи патрулей, группирования спасательных команд и диспетчерского управления.

Во многих реальных проектах нужны оба типа. Широкополосная связь поддерживает визуализированное управление и обмен информацией, а узкополосная — стабильную голосовую координацию. Сбалансированное решение не должно выбирать только одну сторону, если приложение не является очень простым.

Особые среды ниже поверхности

Экстренная связь также может затрагивать подводные и подземные среды. Эти сценарии технически сложны, потому что электромагнитные волны испытывают сильное затухание, отражение, преломление, поглощение и помехи в воде, почве, породе, тоннелях и шахтных структурах.

Подводная связь может требовать акустической связи, специальных кабельных систем, подводных датчиков или специальных низкочастотных методов. Подземная связь может требовать излучающих кабельных систем, шахтных систем связи, связи через землю, проводных резервных линий или тщательно спроектированных радиорелейных сетей.

Эти особые среды не следует рассматривать как обычные наземные сценарии связи. Инженеры должны оценить среду, расстояние, препятствия, требования безопасности, электропитание и аварийный рабочий процесс до выбора оборудования.

Как построить практическое решение

Полный план экстренной связи должен начинаться с рабочей среды. Первый вопрос — где может произойти ЧС: открытое поле, городская зона, горы, лес, тоннель, подземное пространство, промышленный объект, прибрежная зона или удаленная площадка. Второй вопрос — что должно передаваться: голос, видео, данные, местоположение, тревога, данные датчиков или командные указания.

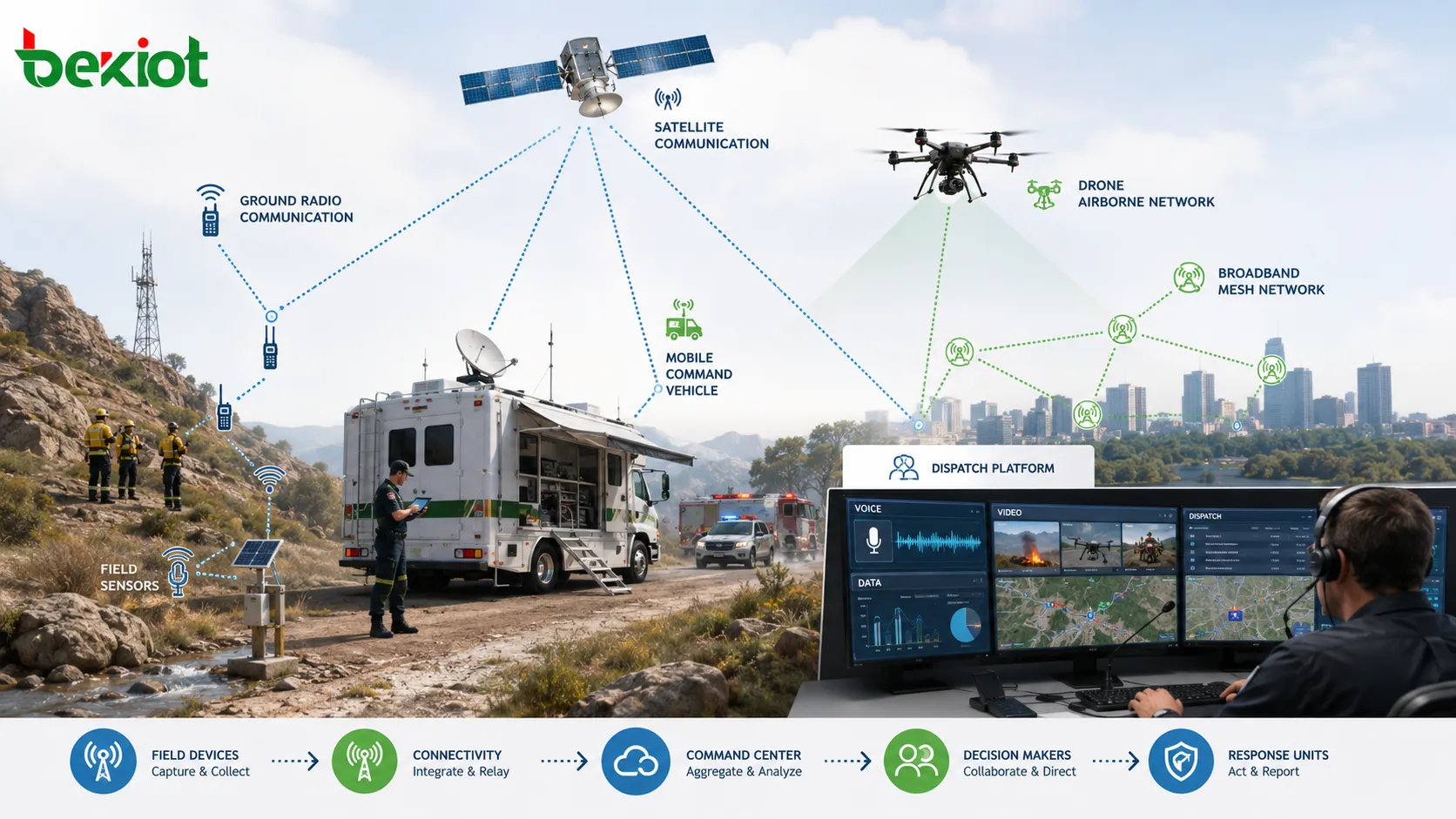

Когда эти требования ясны, решение может объединять несколько уровней. Спутниковая связь может обеспечить резервную связность. Системы на базе БПЛА могут восстановить временное покрытие. Наземные системы могут поддерживать локальный диспетчинг, широкополосный доступ, радиосвязь, возврат видео и работу командных машин.

Becke Telcom можно рассматривать как легкую опору в проектах, где нужны конвергентная связь, SIP-диспетчеризация, интеграция радио, точки экстренного вызова, связь с оповещением и подключение к командной платформе. Главный принцип проектирования — соединить разные коммуникационные ресурсы в рабочий аварийный процесс, а не разворачивать изолированные устройства.

Соображения по развертыванию для инженеров

Инженеры должны оценивать дальность покрытия, условия рельефа, путь обратного канала, электропитание, мобильность оборудования, защиту от окружающей среды, высоту антенны, спектральные ресурсы, сетевую безопасность и совместимость с существующими командными платформами. Экстренная связь — это не только закупка устройств. Это задача системной инженерии.

Резервное питание особенно важно. Оборудование связи может работать в районах, где электросеть повреждена. При планировании следует учитывать переносные батареи, питание от автомобиля, генераторы, солнечный резерв и управление энергией.

Интероперабельность также критична. Спутниковые терминалы, радиосистемы, широкополосные mesh-узлы, частная 5G, публичные сети, командные машины, датчики и диспетчерские платформы должны соединяться через подходящие шлюзы, протоколы и операционные процедуры. Иначе каждая подсистема может работать отдельно, но не поддерживать согласованное управление.

Сценарии применения

Экстренная связь «космос-воздух-земля» подходит для спасения после землетрясений, борьбы с наводнениями, реагирования на лесные пожары, городского управления ЧС, аварий на химических парках, транспортных происшествий, ремонта электросетей, поддержки границ и удаленных районов, морского спасения, шахтного спасения и крупных общественных мероприятий.

Разные сценарии требуют разных приоритетов. Лесные пожары могут требовать воздушного покрытия, спутникового резерва и узкополосного голосового диспетчинга. Городское реагирование на бедствия может требовать командных машин, резервного публичного доступа, видеодоступа и временного широкополосного mesh. Спасение в удаленных горах может сильно зависеть от спутниковой связи и переносных полевых сетей.

Поэтому решение должно быть модульным. Команды могут выбирать космические, воздушные и наземные ресурсы в соответствии с задачей, а не строить одну фиксированную структуру для всех ЧС.

Заключение

Экстренная связь в модели «космос-воздух-земля» — это многоуровневая коммуникационная система. Космический уровень обеспечивает спутниковый резерв и дальнюю связность. Воздушный уровень использует БПЛА, вертолеты, дирижабли и аэростаты для быстрого восстановления покрытия. Наземный уровень предоставляет самый широкий набор повседневных и полевых ресурсов связи, включая публичные сети, частную радиосвязь, широкополосный mesh, короткие волны, микроволны, оптоволокно, датчики и командные машины.

Самое эффективное решение экстренной связи не строится на одной технологии. Оно должно соответствовать реальной среде, выбирать подходящие широкополосные и узкополосные ресурсы, готовить резервные каналы и соединять все средства связи в согласованный командный процесс. Только тогда система сможет поддерживать надежную голосовую, видео-, дата- и диспетчерскую связь, когда обычная инфраструктура недоступна.

Часто задаваемые вопросы

Как аварийным командам решить, какой уровень связи использовать первым?

Первый выбор должен зависеть от состояния площадки. Если наземная инфраструктура доступна, наземные системы обычно быстрее всего использовать. Если наземные сети повреждены или недоступны, спутниковые каналы и воздушное покрытие следует быстро добавить для восстановления командной связности.

Может ли связь с БПЛА заменить спутниковую связь?

Нет. Системы с БПЛА полезны для временного регионального покрытия, но им все равно нужны обратный канал, питание, грузоподъемность и управление полетом. Спутниковая связь лучше подходит для дальнего резервного соединения, когда нет наземного или воздушного транспортная передача.

Почему узкополосные системы важны, когда доступны широкополосные сети?

Узкополосные системы часто лучше подходят для простой, стабильной, групповой голосовой диспетчеризации. Они обычно требуют меньше полосы и проще работают в полевых условиях. Широкополосная связь сильнее для видео и данных, но голосовая координация все равно нуждается в надежном узкополосном или голосоприоритетном канале.

Что нужно подготовить для длительной экстренной связи?

Длительное реагирование требует запасных батарей, питания от автомобиля, зарядных станций, генераторов, резервных антенн, запасных кабелей, защитных кейсов для оборудования, обучения пользователей и понятных процедур управления частотами или сетью.

Как разные системы экстренной связи могут работать вместе?

Разные системы можно соединять через диспетчерские платформы, радиошлюзы, SIP-шлюзы, видеошлюзы доступа, интерфейсы данных и единые операционные процедуры. Цель — избежать изолированных островов и позволить полевым пользователям, командным центрам, машинам, датчикам и внешним ведомствам обмениваться информацией через координированную платформу.
