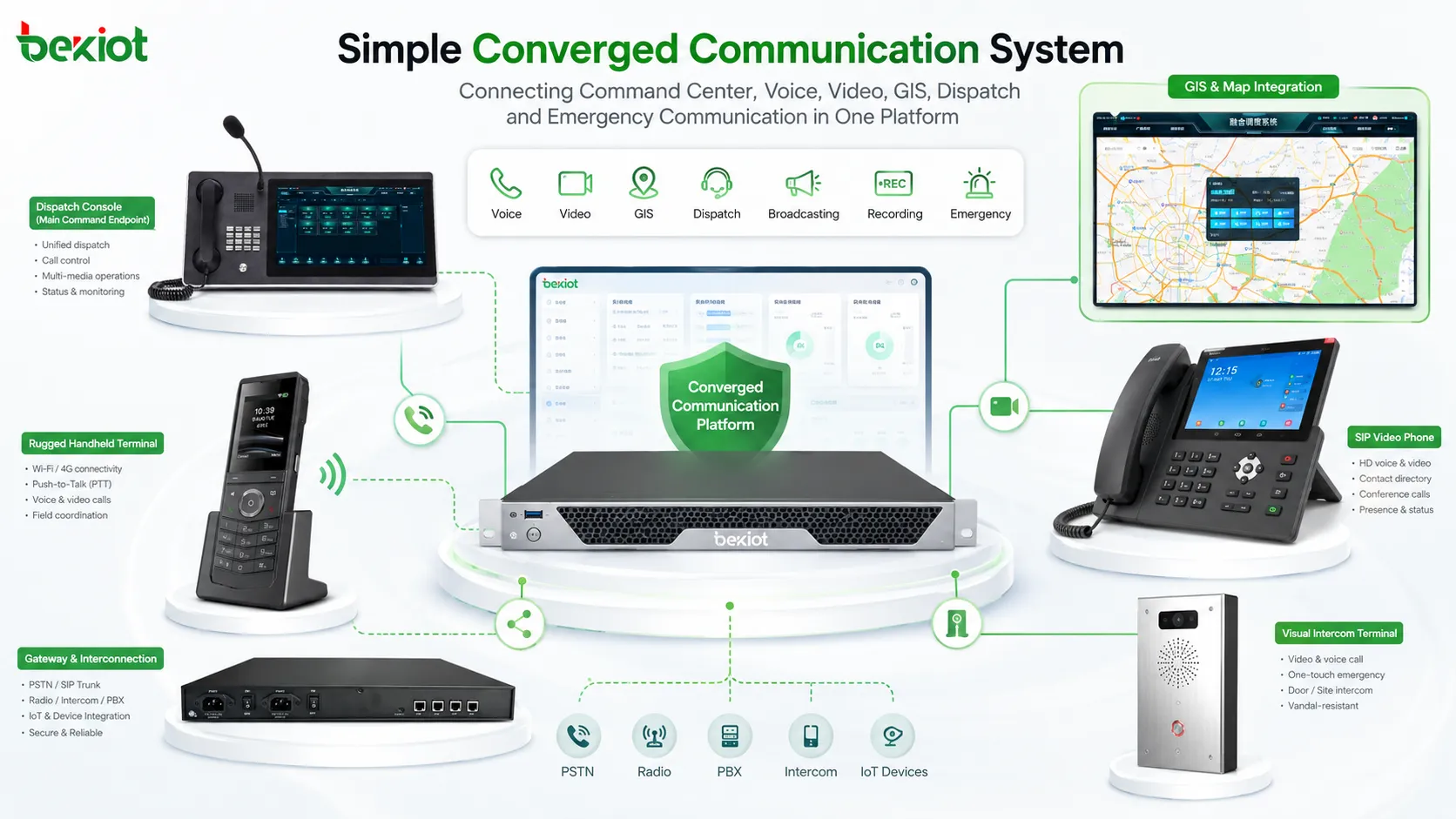

Простая конвергентная система связи может сделать гораздо больше, чем просто базовые голосовые вызовы. Используя SIP, программную коммутацию, IP-сети, мобильную связь push-to-talk, видеодиспетчеризацию, позиционирование ГИС, вещание, запись и интеграцию шлюзов, она может объединять людей, устройства, центры управления, радиосети, системы мониторинга и ресурсы экстренной помощи в единую унифицированную среду связи.

Для организаций, работающих на нескольких объектах, с полевыми командами, диспетчерскими, промышленными зонами, кампусами, транспортными сетями, энергетическими объектами, портами, аэропортами или в средах реагирования на чрезвычайные ситуации, такая система помогает решить практическую проблему: разные средства связи часто работают в раздельных сетях, в то время как реальные операции требуют быстрой, скоординированной и отслеживаемой связи.

Интегрированная связь для современных операций

Традиционные системы связи часто зависели от коммутации каналов, специализированного оборудования и изолированных сетей устройств. Их обычно было дорого расширять, трудно интегрировать, и они были ограничены одной функцией связи. Телефонная система обрабатывала звонки, радиосистема – полевые группы связи, система CCTV – наблюдение, а система вещания – объявления. Эти системы работали, но не всегда работали вместе.

С развитием VoIP, SIP, IP-сетей и программной коммутации архитектура связи стала более открытой. Многие функции, которые когда-то требовали специализированного коммутационного оборудования, теперь могут выполняться программно. При базовом развертывании один сервер может поддерживать регистрацию SIP, управление вызовами, обработку мультимедиа, управление диспетчеризацией, запись и интеграцию с различными терминалами.

В облачных проектах физический сервер может быть даже не виден конечному пользователю. Платформа может работать на облачном хостинге или в частном дата-центре, что позволяет организациям снизить инвестиции в оборудование, упростить обслуживание и более гибко расширять количество пользователей или объектов. Результатом является более легкая архитектура связи, которая по-прежнему поддерживает сложные операционные рабочие процессы.

Связанная система: BK-RCS Unified Communications System

Открытая архитектура SIP и IP-сетей

Практическая система обычно строится вокруг программного коммутатора (softswitch) или сервера связи. Учетные записи SIP назначаются IP-телефонам, SIP-переговорным устройствам, мобильным приложениям, видеотеминалам, диспетчерским консолям, радиошлюзам, шлюзам оповещения и другим узлам связи. После регистрации этих устройств на платформе они могут вызывать друг друга, присоединяться к группам, получать команды диспетчера, участвовать в рабочих процессах экстренной помощи или подключаться к другим системам через шлюзы.

Эта архитектура на основе SIP делает платформу более масштабируемой, чем закрытая аппаратная система. Новых пользователей можно добавлять, создавая учетные записи. Новые объекты можно подключать через LAN, WAN, VPN, частные сети, 4G, 5G или облачный доступ. Различные отделы можно организовать по ролям пользователей, группам, разрешениям и уровням диспетчеризации.

Шлюзы особенно важны, когда проект должен подключать существующие системы. Радиошлюз может подключать аналоговое радио, DMR, TETRA, PDT, авиационное радио или другие радиосети. Шлюз оповещения может подключать IP-вещание и системы громкоговорящей связи. Видеошлюз может передавать видео наблюдения или видео с дронов на командную платформу. Это позволяет системе повторно использовать существующие ресурсы вместо замены всего сразу.

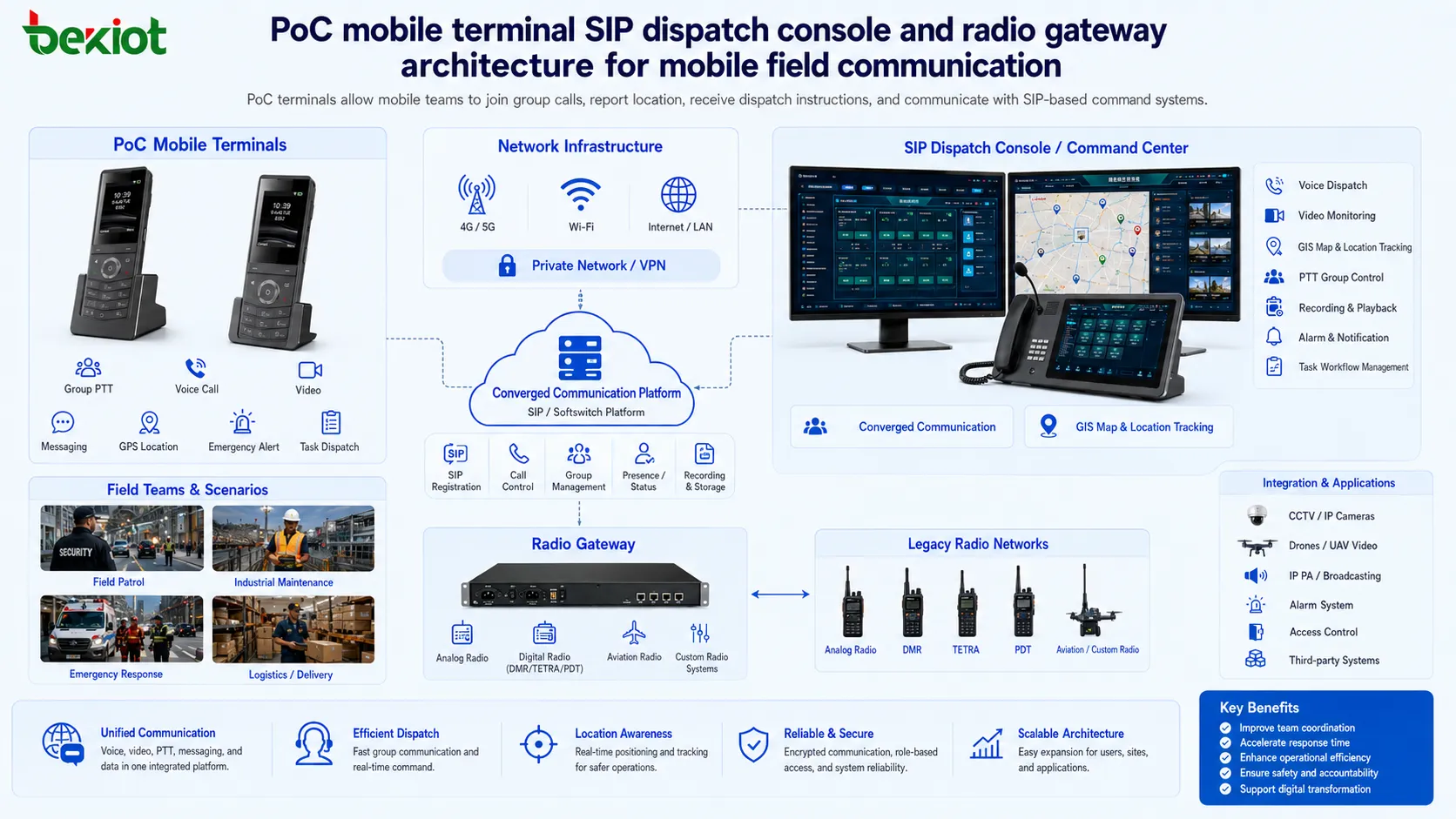

Мобильная связь Push-to-Talk для полевых команд

Push-to-talk через сотовую связь, часто называемый PoC, является одной из самых полезных функций для мобильной работы. Традиционные двусторонние радиостанции все еще широко используются, но они могут сталкиваться с ограничениями зоны покрытия, требованиями лицензирования частот, затратами на строительство частных сетей и ограничениями по расстоянию. PoC использует мобильные сети передачи данных и интеллектуальные терминалы для обеспечения групповой связи, похожей на радио, через общедоступные или частные беспроводные сети.

С помощью защищенных мобильных терминалов и приложений PoC полевые пользователи могут нажимать кнопку для разговора, присоединяться к группам, получать диспетчерские вызовы, отправлять сообщения, сообщать о своем местонахождении и связываться с центром управления. Современные цепочки поставок промышленных терминалов зрелы и охватывают устройства начального, среднего и высокого уровня. Затраты на передачу данных также относительно невелики во многих сценариях IoT и промышленности, что делает PoC подходящим для охранного патрулирования, ремонтных бригад, логистики, реагирования на чрезвычайные ситуации и многообъектных полевых операций.

Для организаций, которые создают собственную платформу PoC, преимуществом является более сильный контроль. Они могут управлять пользователями, группами, разрешениями на вызовы, правилами записи, политиками диспетчеризации, экстренными контактами и интеграцией с внутренними системами. Это отличается от простой зависимости от стороннего публичного сервиса переговорной связи, где гибкость управления может быть ограничена.

Унифицированные рабочие процессы голоса, видео и диспетчеризации

Голосовые вызовы являются основой. Пользователи могут общаться между мобильными приложениями, IP-телефонами SIP, IP-переговорными устройствами, видеотелефонами, диспетчерскими консолями, подключенными через шлюзы радиостанциями и другими зарегистрированными терминалами. Это поддерживает офисную связь, координацию в диспетчерских, полевые отчеты, экстренные вызовы и межведомственную связь.

Видеовызовы добавляют визуальное подтверждение. Видеотелефон, SIP-видеопереговорное устройство, мобильное приложение или защищенный интеллектуальный терминал могут обеспечить визуальную связь в реальном времени между центром управления и персоналом на месте. Для мобильных пользователей видеосвязь может продолжаться во время их движения, что помогает диспетчерам более четко понимать полевые условия.

Аудиодиспетчеризация является еще одной основной функцией. Диспетчерская консоль может отображать онлайн-пользователей, состояние терминалов, группы, отделы и категории устройств. Операторы могут выбрать одного пользователя, нескольких пользователей или целую группу для начала диспетчерского вызова. На транспорте, промышленных предприятиях, в сфере общественной безопасности, коммунальных службах, кампусах и при управлении чрезвычайными ситуациями это помогает командам управления быстро достигать нужных людей.

Координация на основе ГИС и видимость ресурсов

ГИС-диспетчеризация использует электронные карты и GPS-позиционирование для отображения в реальном времени местоположения мобильных терминалов, транспортных средств, сотрудников патрульных служб, ремонтных бригад и аварийно-спасательных служб. Диспетчеры могут просматривать позиции, траектории движения, ближайшие ресурсы и распределение команд непосредственно на карте.

Это делает координацию более наглядной. Вместо того чтобы только спрашивать, где находится команда, диспетчер может увидеть местоположение, выбрать ближайших пользователей, создать временную группу, начать вызов с карты или отправить инструкции пользователям в определенной области. Для реагирования на чрезвычайные ситуации и промышленной безопасности это может сократить время реакции и улучшить ситуационную осведомленность.

В некоторых проектах также используются электронные заборы, выбор области, воспроизведение исторических треков и управление ресурсами на основе карт. Эти функции полезны, когда организациям необходимо управлять охранными патрулями, автопарками, полевыми ремонтными бригадами, аварийно-спасательными командами или временными зонами происшествий.

Доставка мультимедийных инструкций

Конвергентная платформа не ограничивается голосовыми вызовами. Диспетчеры могут отправлять текст, изображения, документы, видео, инструкции по задачам, уведомления о безопасности, маршруты, процедуры экстренной помощи и другой мультимедийный контент выбранным пользователям или группам. Это полезно, когда одного голоса недостаточно для объяснения задачи.

Например, ремонтная бригада может получить фотографию объекта, аварийная команда – карту маршрута, группа безопасности – описание подозреваемого, а промышленный оператор – инструкции по безопасности перед входом в запретную зону. Эти мультимедийные инструкции помогают уменьшить недопонимание и предоставляют более четкие детали выполнения.

В сочетании с записью и журналами отправка инструкций также улучшает отслеживаемость. Менеджеры могут проверить, что было отправлено, кто получил, когда было отправлено и подтверждают ли соответствующие записи связи хронологию инцидента.

Вещание и экстренное оповещение

IP-вещание позволяет платформе отправлять прямые объявления, записанные сообщения, экстренные предупреждения или запланированные уведомления на выбранные терминалы, зоны или системы громкоговорящей связи. При подключении к шлюзам оповещения, усилителям, SIP-громкоговорителям, промышленным рупорам, колоннам сигнализации или системам оповещения платформа может расширяться от связи «человек-человек» до оповещения на всей территории.

При повседневной работе вещание может использоваться для уведомлений о сменах, производственных напоминаний, ориентирования посетителей, обучения технике безопасности и рутинных объявлений. В чрезвычайных ситуациях оно может доставлять инструкции по эвакуации, предупреждения об опасности, команды реагирования на чрезвычайные ситуации или многозонные уведомления.

Это особенно полезно в промышленных сооружениях, кампусах, транспортных узлах, энергетических объектах, туннелях, портах, аэропортах и общественных зданиях, где требуются как обычное вещание, так и срочные оповещения. Единая платформа позволяет оператору координировать голосовые вызовы, группы диспетчеризации, пользователей на карте и транслируемые сообщения с одного рабочего места.

Запись, журналирование и операционный анализ

Запись и журналирование важны для управления командованием. Система может хранить записи вызовов, журналы диспетчеризации, аудиозаписи, видеозаписи, записи инструкций, журналы вещания и историю операций. Эти записи помогают организациям оценивать качество связи, проверять выполнение команд и восстанавливать хронологию инцидентов.

Для сред безопасности, управления чрезвычайными ситуациями, промышленного производства и общественных услуг отслеживаемость часто так же важна, как и сама связь. После инцидента руководителям может потребоваться узнать, кто кому звонил, какая инструкция была выдана, когда была передана трансляция, какие пользователи участвовали и следовал ли процесс реагирования требуемой процедуре.

Запись также поддерживает обучение и повышение качества. Команды могут анализировать типичные случаи, выявлять задержки реакции, улучшать рабочие процессы диспетчеризации и уточнять планы действий в чрезвычайных ситуациях на основе реальных данных связи.

Интеграция частных радиосетей

Многие организации уже используют частные радиосистемы, включая аналоговое радио, DMR, TETRA, PDT, авиационное радио, коротковолновое радио или другие сети оперативной связи. Эти системы ценны тем, что они надежны в полевых условиях, но они часто изолированы от IP-телефонов, мобильных приложений, командного программного обеспечения и видеосистем.

Через радиошлюз аудио и сигнализация радио могут быть подключены к IP-платформе связи. В некоторых развертываниях шлюзы подключаются к аналоговым радиостанциям через авиационные разъемы и преобразуют радиосвязь в ресурсы, доступные через SIP. Это позволяет диспетчерам разговаривать с пользователями радио с той же консоли, которая используется для SIP-телефонов и мобильных терминалов.

Такая интеграция полезна, когда организации хотят сохранить существующие инвестиции в радиосвязь, добавляя при этом IP-диспетчеризацию, запись, мобильную связь и управление центром управления. Она создает мост между традиционным частным радио и современной IP-связью.

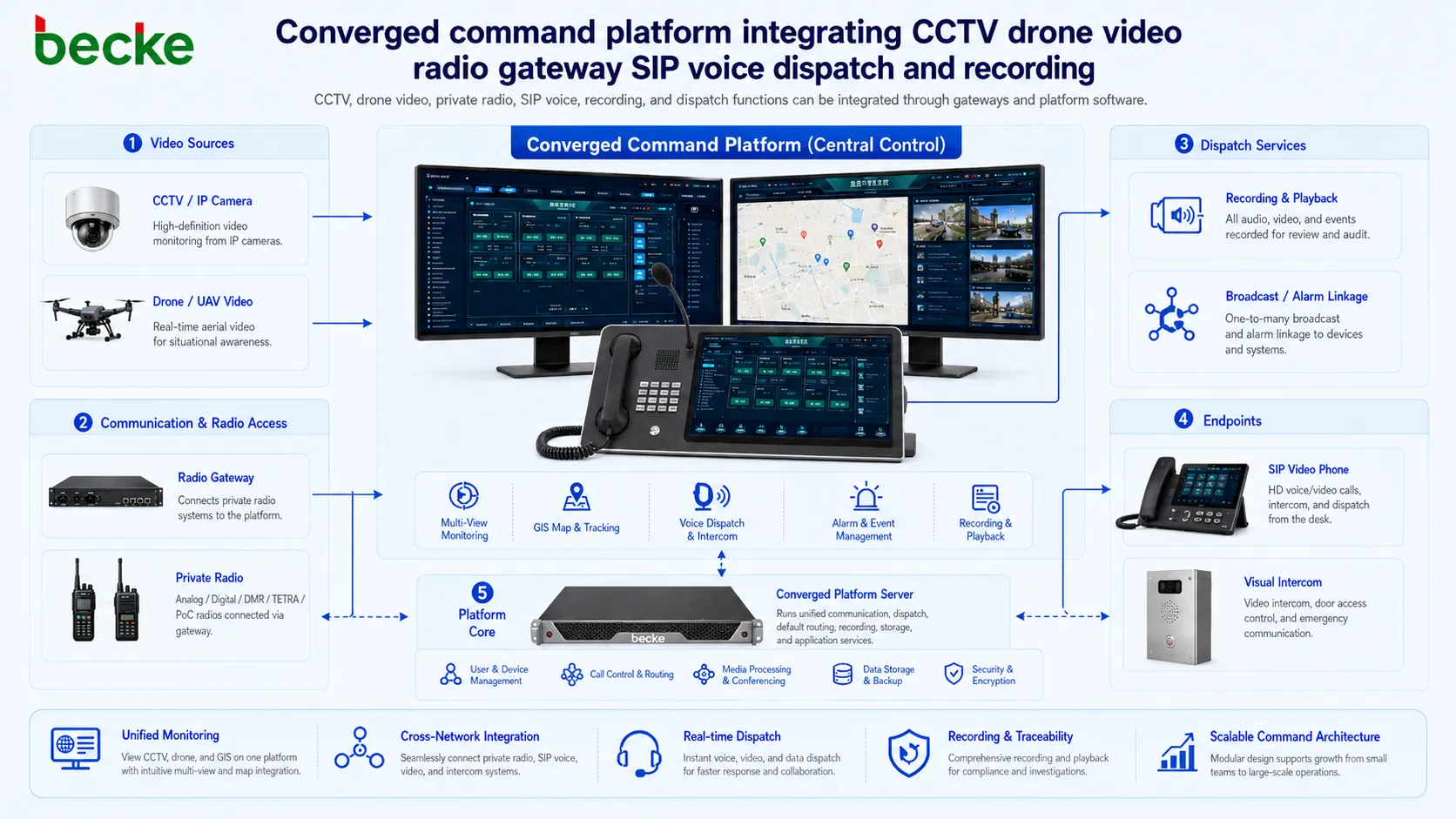

Доступ к CCTV и видео с дронов

Интеграция видеонаблюдения может передавать потоки с камер CCTV на командную платформу. Диспетчеры и авторизованные пользователи могут просматривать изображения в реальном времени, сочетать голосовую диспетчеризацию с видеопроверкой и делиться видеоресурсами при обработке события. Это улучшает ситуационную осведомленность по сравнению с одними только голосовыми сообщениями.

Видео с дронов также может быть интегрировано через специализированные видеошлюзы. Видеошлюз для дрона может получать видео через HDMI или Wi-Fi и регистрироваться на платформе связи через SIP. Затем центр управления может просматривать изображения с дрона, поддерживая двустороннюю голосовую связь с пилотом дрона или полевой командой.

Это ценно при аварийно-спасательных работах, тушении пожаров, борьбе с наводнениями, обеспечении безопасности массовых мероприятий, промышленных проверках, охране лесов, дорожно-транспортных происшествиях и координации действий при стихийных бедствиях. Видео с дрона дает центру управления более широкий обзор, в то время как платформа связи объединяет голос, видео, запись и диспетчеризацию.

Типичные сценарии развертывания

Простое развертывание может включать один сервер, несколько SIP-телефонов, диспетчерскую консоль, мобильных пользователей PoC и базовую запись. Более крупное развертывание может включать ГИС-диспетчеризацию, видеозвонки, IP-вещание, радиошлюзы, интеграцию CCTV, доступ к видео с дронов, многосайтовую сеть и управление рабочими процессами при чрезвычайных ситуациях.

Типичные сценарии применения включают промышленные парки, химические заводы, шахты, энергетические объекты, железнодорожный транспорт, автомагистрали, аэропорты, порты, кампусы, больницы, государственные службы экстренной помощи, логистические центры, группы общественной безопасности и крупные торговые комплексы. Эти среды обычно требуют как повседневной связи, так и координации при чрезвычайных ситуациях.

Основная ценность – гибкость. Организации могут начать с самых насущных потребностей в связи и расширяться шаг за шагом. Существующие радиостанции, камеры, системы оповещения, SIP-терминалы, мобильные устройства и командные приложения могут быть постепенно интегрированы через соответствующие интерфейсы и шлюзы.

Рекомендуемые компоненты системы

Сервер связи

Сервер связи обеспечивает регистрацию SIP, управление вызовами, обработку мультимедиа, управление пользователями, управление группами, запись, управление диспетчеризацией и интерфейсы интеграции. Он может быть развернут на локальном сервере, в частном облаке или облачном хостинге в зависимости от требований проекта.

Диспетчерская консоль

Диспетчерская консоль является основным рабочим интерфейсом для операторов. Она может поддерживать голосовые вызовы, групповые вызовы, видеовызовы, позиционирование ГИС, отправку инструкций, вещание, доступ к наблюдению, запросы записей и координацию инцидентов.

Терминальные устройства

Терминальные устройства могут включать SIP-телефоны, видеотелефоны, SIP-переговорные устройства, защищенные терминалы PoC, мобильные приложения, промышленные телефоны, телефоны экстренной помощи, рабочие станции операторов, громкоговорители, оконечные устройства сигнализации и полевые устройства связи.

Интеграционные шлюзы

Шлюзы подключают платформу к радиосистемам, системам CCTV, системам громкоговорящей связи, дронам, телефонным линиям PSTN, аналоговым устройствам и сторонним платформам. Они часто являются ключом к созданию практической системы без замены всей существующей инфраструктуры.

Соображения по планированию развертывания

Перед развертыванием команда проекта должна определить группы пользователей, иерархию связи, разрешения на диспетчеризацию, рабочие процессы при чрезвычайных ситуациях, типы конечных точек, условия сети, требования к записи и границы интеграции со сторонними системами. Это поможет избежать создания системы, которая имеет много функций, но не соответствует реальному операционному процессу.

Также следует оценить надежность сети. Для критически важных объектов система должна учитывать избыточные сетевые пути, резервное питание, резервирование серверов, защищенный удаленный доступ, хранение записей и стратегию отказоустойчивости. Для мобильных пользователей необходимо тестировать покрытие 4G или 5G, время автономной работы терминалов, использование данных и качество сигнала в реальных рабочих зонах.

Хорошо спланированная конвергентная система связи не просто объединяет множество устройств. Она создает скоординированный рабочий процесс, в котором голос, видео, местоположение, вещание, запись, доступ к радио, мониторинг и экстренное управление поддерживают друг друга.

Часто задаваемые вопросы

Как следует планировать пропускную способность при совместном использовании видео и диспетчеризации?

Пропускная способность должна рассчитываться в зависимости от количества одновременных видеосеансов, разрешения, настроек кодеков, потребностей в записи, требований к удаленному доступу и пикового использования в чрезвычайных ситуациях. Центры управления должны резервировать дополнительную емкость для непредвиденных инцидентов.

Могут ли разные отделы использовать одну и ту же систему, не мешая друг другу?

Да. Пользователи могут быть разделены по отделам, ролям, разрешениям, регионам, группам или уровням дежурства. Это позволяет командам безопасности, технического обслуживания, управления, реагирования на чрезвычайные ситуации и оперативным командам использовать одну платформу с разными правами доступа.

Что следует тестировать перед приемкой проекта?

Тестирование должно включать регистрацию SIP, качество вызовов, групповую диспетчеризацию, связь PoC, видеозвонки, точность позиционирования ГИС, воспроизведение вещания, проверку записей, совместимость шлюзов, контроль разрешений, поведение при отказе и производительность мобильной сети.

Как можно расширить систему в будущем?

Проект должен резервировать емкость учетных записей SIP, серверные ресурсы, дисковое пространство, пропускную способность сети, интерфейсы шлюзов и возможности интеграции через API. Модульная архитектура облегчает последующее добавление новых терминалов, радиоканалов, видеокамер, диспетчерских мест или удаленных объектов.
