Во многих проектах командной и диспетчерской связи существующая среда коммуникации не построена на основе какой-либо одной системы. Центр управления может использовать платформу диспетчеризации на базе SIP, полевые группы могут по-прежнему полагаться на частные мобильные радиостанции или портативные рации, а аварийные группы могут использовать приложения push-to-talk в общедоступной сети через 4G или 5G. Шлюз Radio over IP, также известный как шлюз ROIP, радиошлюз или двусторонний радиошлюз, используется для объединения этих различных голосовых систем в одну скоординированную сеть связи.

Основная ценность шлюзов такого типа — межсистемное взаимодействие. Благодаря открытости сигнализации SIP и стандартизированным радиоинтерфейсам шлюз может соединять платформы командной диспетчерской связи с аналоговыми радиостанциями, цифровыми транкинговыми системами, мобильными радиостанциями, портативными рациями и платформами push-to-talk в общедоступных сетях. В реальных проектах интеграции особенно распространены два режима использования: голосовое взаимодействие между платформой диспетчеризации и радиоканалами, а также взаимодействие push-to-talk между частными радиосетями и системами PoC.

Для системных планировщиков шлюз не следует рассматривать только как преобразователь сигналов. Это также ключевой узел, влияющий на эффективность диспетчеризации, скорость реагирования на чрезвычайные ситуации, дисциплину групповой связи, качество голоса и долгосрочное обслуживание системы. Правильная конструкция ROIP позволяет существующим радиосредствам оставаться полезными, одновременно расширяя их до IP-среды командования.

Связанный продукт: Шлюз Becke ROIP

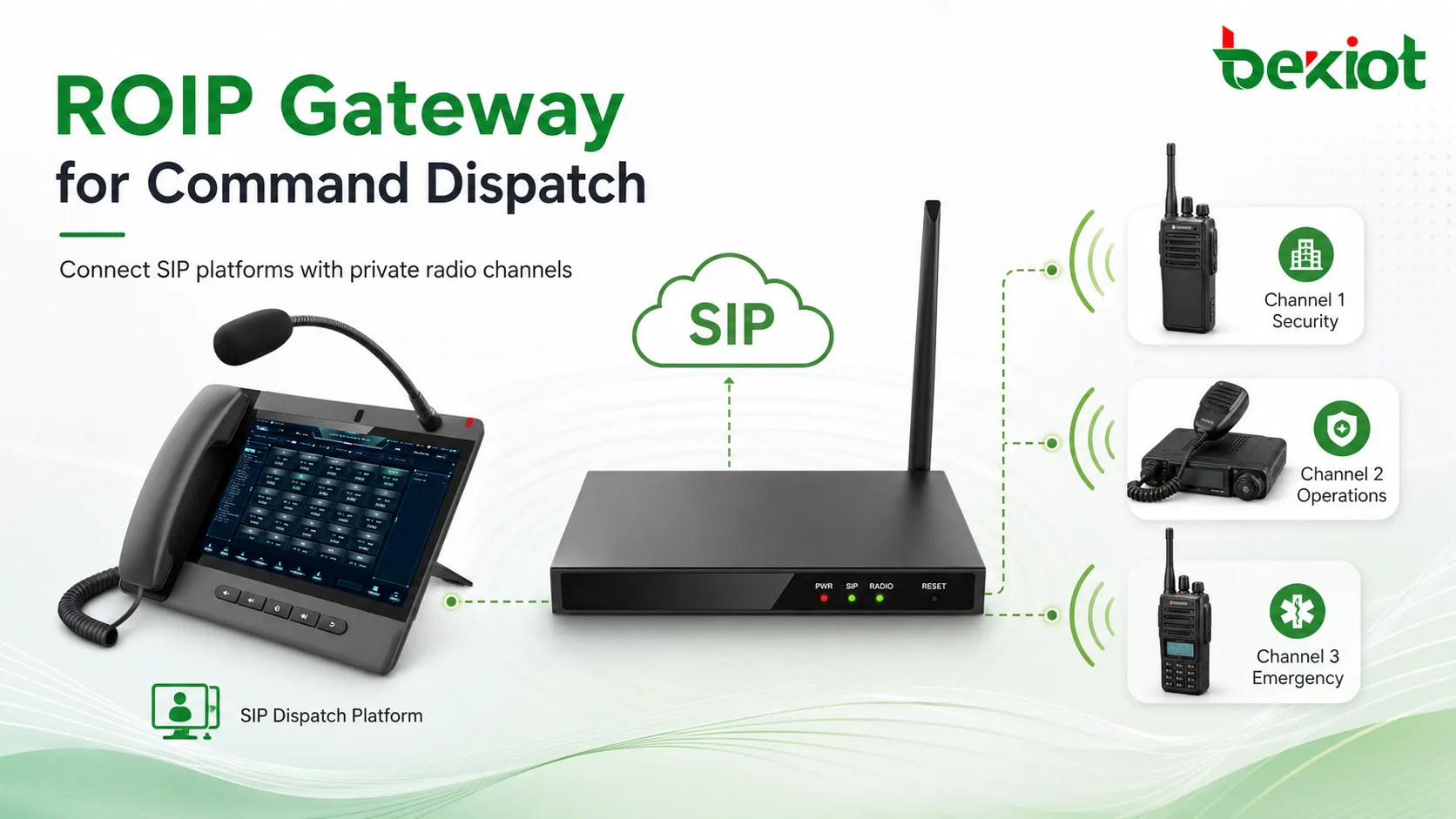

Где встречаются радио и IP-диспетчеризация

Многие современные системы командной диспетчеризации основаны на платформах Softswitch SIP. Они используют возможности аудио- и видеосвязи SIP для поддержки диспетчерских вызовов, управления добавочными номерами, записи, конференц-связи и координации действий в чрезвычайных ситуациях. С практической точки зрения, такую платформу можно понимать как продвинутую телефонную диспетчерскую систему с более богатыми функциями управления и контроля.

Однако многие пользователи уже эксплуатируют частные радиосистемы. Они могут включать аналоговые двусторонние радиостанции, цифровые транкинговые системы DMR, PDT, TETRA, морские радиостанции, авиационные радиостанции, коротковолновые радиостанции или отраслевые радиосети. Эти радиосистемы ценны, потому что они надежны, знакомы полевым группам и часто уже развернуты в важных операционных зонах.

Задача интеграции очевидна: платформа диспетчеризации обычно работает в полнодуплексной телефонной модели связи, в то время как частные радиостанции обычно работают в полудуплексной модели push-to-talk. Шлюз ROIP находится между двумя сторонами и преобразует логику связи, аудиотракт и управляющие сигналы, чтобы операторы диспетчерской и пользователи радиостанций могли общаться без замены существующей радиосети.

Это особенно важно в отраслях, где радиосвязь используется много лет. Замена всех радиостанций сразу может увеличить затраты, нарушить повседневную работу и потребовать переобучения. Интеграция ROIP предлагает более практичный путь: сохранить существующую радиосеть, подключить ее к IP-системе диспетчеризации и постепенно улучшать централизованное управление, запись и удаленную координацию.

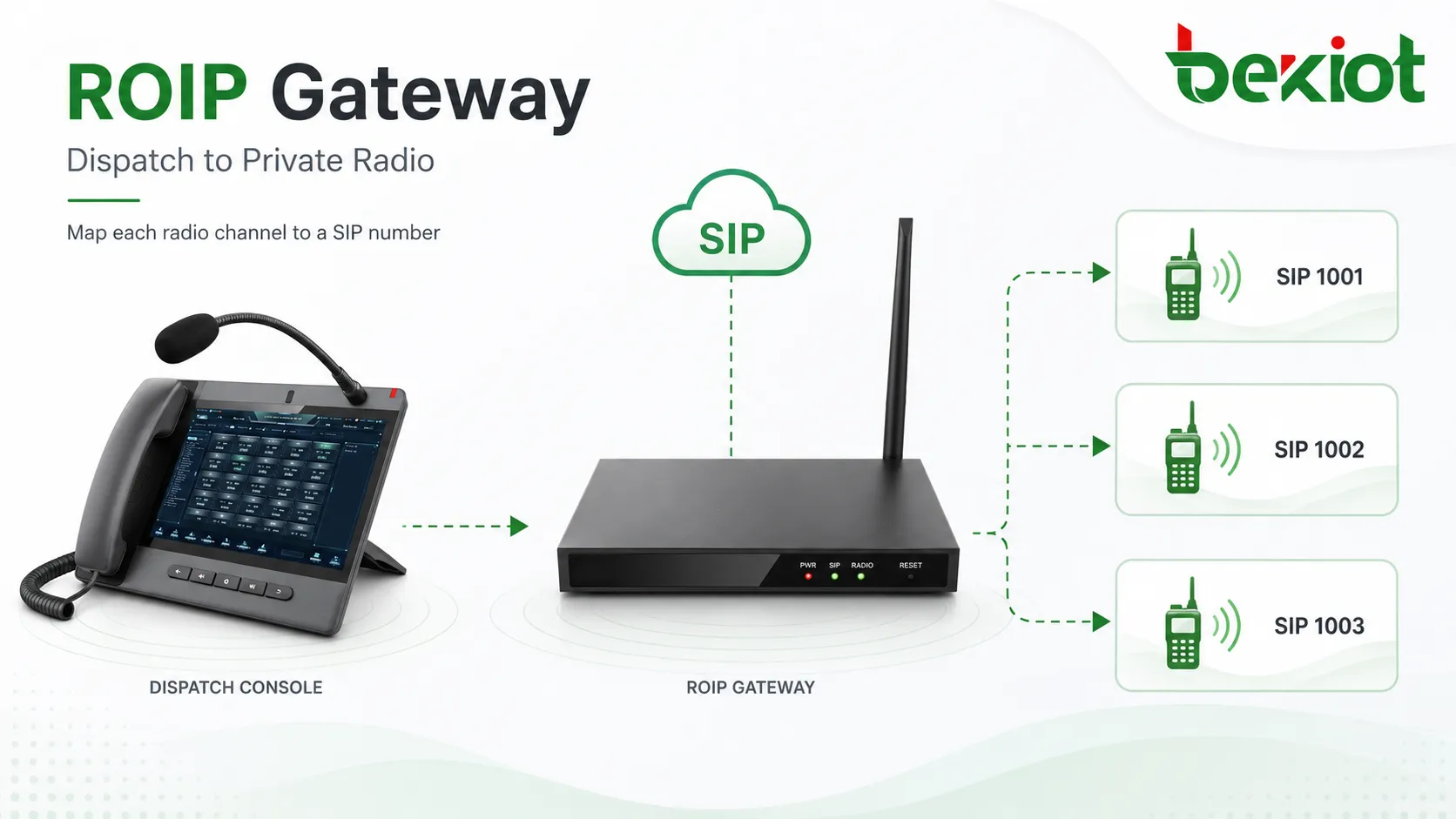

Режим первый: голосовой доступ от диспетчерских телефонов к радиоканалам

Первое распространенное использование — голосовое взаимодействие. В этом режиме система командной диспетчеризации может напрямую общаться с радиоканалом через шлюз ROIP. Операторам диспетчерской не нужно держать в руках физическую рацию. Они могут набрать SIP-номер на диспетчерской консоли, IP-телефоне или софтфоне, и вызов затем преобразуется в связь на стороне радио через подключенную мобильную радиостанцию, базовую станцию или портативную рацию.

Этот режим полезен, когда проекту требуется, чтобы диспетчерская система телефонного типа охватывала существующих пользователей радиостанций. Например, командному центру может потребоваться связаться с патрульной группой, ремонтной бригадой, группой обслуживания туннеля, группой безопасности или аварийно-спасательной группой, которая все еще работает на частных радиоканалах.

В типичной реализации каждый разъем на стороне радио на шлюзе соответствует одному SIP-номеру в системе командной диспетчеризации. Когда оператор вызывает этот SIP-номер, шлюз активирует подключенный радиоканал и отправляет голос всем пользователям на этом канале. Затем пользователи радиостанций могут ответить через свои рации, а шлюз отправляет полученное аудио обратно на платформу диспетчеризации.

Этот режим подходит для прямого управления, рутинных уведомлений, экстренных вызовов и межведомственной координации. Он также проще для операторов, которые уже знакомы с телефонными диспетчерскими операциями, поскольку они могут вызывать радиогруппу так же, как вызывают внутренний добавочный номер или диспетчерский терминал.

Как работает путь вызова в этой модели

На стороне радио шлюз использует определенные физические и электрические интерфейсы для подключения к мобильным радиостанциям, портативным рациям или другим радиотеминалам. Типичный радиоинтерфейс может включать аудиовход, аудиовыход, управление PTT, обнаружение COR, землю и другие определения сигналов через многоконтактный разъем. Эти сигналы позволяют шлюзу обрабатывать как передачу голоса, так и логику управления радиостанцией.

На стороне IP шлюз регистрируется или подключается к платформе диспетчеризации через SIP. Платформа диспетчеризации рассматривает радиоканал как вызываемую SIP-конечную точку. Такая конструкция позволяет радиоканалам стать частью того же плана нумерации, что и диспетчерские добавочные номера, IP-телефоны, терминалы интеркома и другие SIP-устройства.

Важный технический момент заключается в том, что шлюз должен соединять две разные привычки связи. SIP-телефоны и диспетчерские консоли обычно ожидают полнодуплексный голос, в то время как пользователи раций нажимают PTT, говорят, отпускают и ждут ответа. Шлюз управляет активацией, направлением аудио и преобразованием сигнализации, чтобы две системы могли общаться более естественным образом.

При проектировании проекта путь вызова должен быть четко задокументирован. В документе должно быть показано, какой SIP-номер соответствует какому радиоканалу, какой диспетчерской группе разрешено вызывать этот канал, записываются ли вызовы и какие правила приоритета действуют во время экстренной связи. Четкая документация уменьшает путаницу во время повседневной работы и ускоряет устранение неполадок, когда на канале нет звука или он не может передавать.

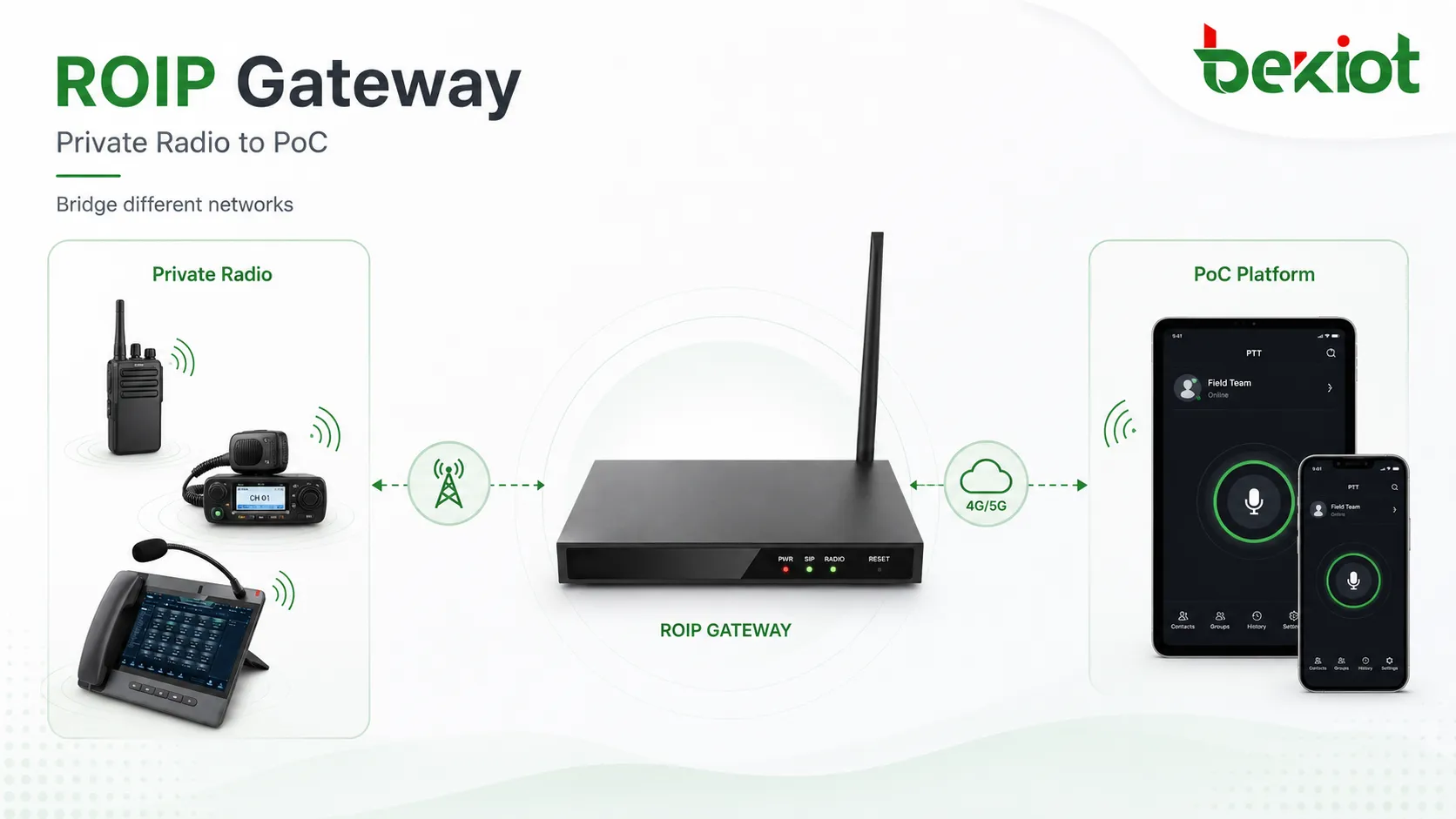

Режим второй: связь частного радио с push-to-talk в общедоступной сети

Второе распространенное использование — это связь частного радио с PoC. PoC означает Push-to-Talk over Cellular (кнопка голоса по сотовой связи). Он использует общедоступные мобильные сети, такие как 4G и 5G, для обеспечения групповых вызовов, диспетчерской связи, мобильного позиционирования, мультимедийной координации и удаленной связи между группами через смарт-терминалы или специальные устройства PoC.

PoC привлекателен при экстренном управлении, мобильной диспетчеризации, управлении безопасностью, логистике, общественных услугах, промышленной эксплуатации и координации на больших территориях, поскольку пользователи могут общаться без создания частной радиосети с нуля. Он может охватывать более обширные географические области через существующие мобильные сети и предлагать более гибкие функции диспетчеризации.

Однако PoC не может полностью заменить частное радио во многих специализированных отраслях. Частные радиосистемы могут по-прежнему требоваться из-за надежности, локального покрытия, аварийного резервирования, использования выделенного спектра, существующих операционных привычек или отраслевых норм. Это создает практическую потребность: система push-to-talk в общедоступной сети и существующая частная радиосистема должны взаимодействовать друг с другом.

В этом режиме шлюз ROIP подключает радиоканал к системе диспетчеризации или платформе PoC, чтобы пользователи частного радиоканала могли общаться с пользователями PoC в той же диспетчерской группе. Это помогает создать интегрированную среду связи «общедоступная-частная», не заставляя пользователя отказываться от существующих инвестиций в частное радио.

Управление логикой push-to-talk в двух системах

Взаимодействие частного радио с PoC сложнее, чем простой голосовой доступ. Шлюз не только передает аудио между двумя сторонами. Он также должен управлять поведением push-to-talk, включая то, у кого приоритет на речь, когда право речи занято, когда право речи освобождается и как система избегает одновременной передачи с обеих сторон.

Это особенно важно, потому что как частные радиосистемы, так и системы PoC обычно являются полудуплексными. В одной группе одновременно должна говорить только одна сторона. Если шлюз неправильно обрабатывает логику PTT, пользователи могут столкнуться с обрезанным аудио, заблокированной речью, задержкой освобождения или запутанной групповой связью.

Хорошо продуманная интеграция должна поддерживать настраиваемое поведение активации и освобождения. В сценариях на основе SIP шлюз может работать с сигнализацией SIP и аудиопотоками. В не-SIP сценариях интеграция может потребовать интерфейсов платформы или протоколов управления, чтобы шлюз мог синхронизировать статус push-to-talk с платформой диспетчеризации.

Правило права речи должно быть разработано в соответствии со сценарием работы. При рутинных операциях доступ по принципу «первым пришел — первым обслужен» может быть приемлемым. При экстренном управлении диспетчерская консоль или уполномоченный командир могут нуждаться в более высоком приоритете. Для общественной безопасности или промышленного реагирования на чрезвычайные ситуации приоритетный контроль может предотвратить блокировку важных инструкций обычными групповыми вызовами.

Факторы развертывания, влияющие на стабильность

Перед развертыванием команда проекта должна определить тип радиосистемы, количество каналов, архитектуру платформы диспетчеризации, режим регистрации SIP, требования к уровню звука, метод запуска PTT, метод обнаружения COR, условия сети и среду электропитания. Эти детали напрямую влияют на то, будет ли конечная система стабильной и простой в обслуживании.

Отображение каналов — еще один ключевой момент проектирования. Каждый радиоканал должен иметь четкое имя, SIP-номер, диспетчерскую группу и операционное назначение. Например, один канал может использоваться для технического обслуживания, другой — для безопасности, третий — для реагирования на чрезвычайные ситуации, а четвертый — для работы в туннеле или на заводе. Четкое отображение помогает операторам диспетчерской быстро вызвать нужную группу.

Настройка звука также должна выполняться тщательно. Уровни звука радио, усиление платформы диспетчеризации, выбор кодека, шумовая обстановка и расстояние до микрофона — все это может влиять на четкость голоса. Если уровень звука слишком низкий, пользователи диспетчерской могут слышать слабую или неразборчивую речь. Если он слишком высок, могут возникнуть искажения. Поэтому перед приемкой проекта необходимо проведение полевых испытаний.

Планирование сети не следует игнорировать. Когда шлюз ROIP развертывается в разных зданиях, на разных площадках или в разных сегментах сети, проект должен учитывать пропускную способность, задержку, потери пакетов, политику межсетевого экрана, планирование VLAN и безопасное удаленное управление. Голосовая связь чувствительна к нестабильным сетям, поэтому шлюз должен быть размещен в сетевой среде, подходящей для передачи аудио в реальном времени.

Соображения по эксплуатации и техническому обслуживанию

Надежное решение ROIP должно быть простым в эксплуатации после развертывания. Персонал диспетчерской должен знать, какой виртуальный канал представляет какую радиогруппу, а персонал по техническому обслуживанию должен иметь возможность проверять статус регистрации шлюза, сетевое соединение, входной аудиосигнал, выходной аудиосигнал, состояние PTT и обнаружение сигнала на стороне радио.

Для больших систем полезно подготовить таблицу каналов, таблицу проводки, таблицу IP-адресов, таблицу учетных записей SIP и процедуру восстановления после сбоев. Эти документы облегчают последующее обслуживание, особенно когда система передается от проектной группы группе повседневной эксплуатации заказчика.

Удаленное управление также может снизить нагрузку на техническое обслуживание. Если шлюз поддерживает веб-конфигурацию, мониторинг состояния, экспорт журналов и удаленную настройку параметров, инженеры могут диагностировать многие проблемы без немедленного посещения объекта. Это ценно для туннелей, промышленных парков, портов, энергетических объектов и других распределенных сред.

Рекомендуемый подход к решению

Для проектов, где операторам диспетчерской нужно только разговаривать с существующими радиоканалами, обычно достаточно модели голосового взаимодействия. Она проста, понятна и легка для понимания. Платформа диспетчеризации вызывает SIP-номер, шлюз подключается к радиоканалу, и пользователи радио слышат голос диспетчера.

Для проектов, требующих унифицированной групповой связи между пользователями частного радио и пользователями PoC в общедоступной сети, более подходит вторая модель. Она поддерживает более широкую интеграцию связи и помогает построить конвергентную систему диспетчеризации «частная-общедоступная». Это ценно для реагирования на чрезвычайные ситуации, городских операций, промышленных парков, транспорта, энергетических объектов и крупных организаций со смешанными сетями связи.

В некоторых продвинутых проектах оба режима могут использоваться вместе. Командный центр может использовать голосовой доступ SIP для прямых вызовов радиоканалов, одновременно позволяя пользователям PoC и пользователям частного радио общаться в общих диспетчерских группах. Этот гибридный подход сохраняет частную радиосистему в действии, добавляя гибкость IP-диспетчеризации и связи push-to-talk через мобильные сети.

Окончательный выбор должен основываться на целях связи, а не только на количестве устройств. Если требование — простой доступ к радио, решение может оставаться легковесным. Если требование включает диспетчеризацию нескольких групп, удаленных мобильных пользователей, приоритетное управление, запись и экстренную связь, проект следует планировать как конвергентную архитектуру диспетчерской связи.

Практический контрольный список выбора

• Используйте голосовое взаимодействие, когда операторам диспетчерской необходимо вызывать существующие радиоканалы с платформы командования на базе SIP.

• Используйте связь PoC, когда пользователям частного радио и пользователям push-to-talk в общедоступных сетях необходимо общаться в одной диспетчерской среде.

• Проверьте совместимость радио, включая аналоговое радио, DMR, PDT, TETRA, морское радио, авиационное радио или другие специальные радиосистемы.

• Спланируйте отображение каналов, чтобы каждый радиоинтерфейс имел четкий SIP-номер, имя группы и эксплуатационное назначение.

• Протестируйте поведение PTT и COR перед приемкой, чтобы избежать конфликта прав речи, задержки освобождения или потери звука.

• Проверьте качество звука с помощью реальных полевых испытаний, а не полагаясь только на значения конфигурации.

• Подготовьте документы по техническому обслуживанию, включая таблицы каналов, записи проводки, учетные записи SIP, IP-адреса и шаги по восстановлению в чрезвычайных ситуациях.

Часто задаваемые вопросы

Может ли шлюз ROIP соединять как аналоговые, так и цифровые радиосистемы?

Да. Фактическая совместимость зависит от радиоинтерфейса и метода интеграции. Многие проекты используют шлюзы ROIP для подключения аналоговых радиостанций, цифровых транкинговых систем и других промышленных радиотеминалов через определенные аудио- и управляющие интерфейсы.

Нужно ли платформе диспетчеризации заменять существующую радиосеть?

Нет. Одно из главных преимуществ интеграции ROIP заключается в том, что существующая радиосеть может продолжать использоваться, будучи подключенной к IP-платформе диспетчеризации или системе push-to-talk в общедоступной сети.

Почему управление PTT важно в этом типе интеграции?

Управление PTT определяет, когда сторона радио передает и когда освобождает канал. Без надлежащего управления PTT и правом речи пользователи могут столкнуться с заблокированной речью, задержками ответов или наложением связи.

Требуется ли SIP для каждого проекта интеграции ROIP?

SIP распространен, поскольку многие платформы командной диспетчеризации основаны на SIP. Однако некоторые проекты могут также требовать интеграции с не-SIP интерфейсом, в зависимости от платформы диспетчеризации и подключаемой системы push-to-talk.

Какие отрасли чаще всего нуждаются в этом решении?

Это решение часто используется при экстренном управлении, обеспечении общественной безопасности, на транспорте, в туннелях, промышленных парках, энергетических объектах, портах, службах безопасности, коммунальных службах и в других средах, где частные радио- и IP-системы диспетчеризации должны работать вместе.

Что следует тестировать перед приемкой проекта?

Приемочные испытания должны охватывать регистрацию SIP, вызов каналов, активацию PTT, обнаружение COR, двустороннее качество звука, задержку групповой связи, поведение приоритетов, запись, стабильность сети и восстановление после перебоев питания или сети.
