Полевая радиостанция остаётся незаменимой, когда командам требуется немедленная, групповая и полудуплексная голосовая связь. Сложность возникает, когда отдельные подразделения используют разные радиосистемы, командный персонал работает далеко от места установки радио, или телефонная и диспетчерская сеть должны взаимодействовать с пользователями, у которых есть только рации. Шлюз Radio over IP обеспечивает мост: он принимает аудиосигнал и сигналы управления радио, передаёт их через IP-сеть и предоставляет канал другой радиостанции, диспетчерской платформе или совместимой голосовой системе.
Ценность этого подхода не в замене радиосети. Он расширяет существующие радиосредства в распределённую командную среду. Радиостанции могут оставаться рядом с зоной покрытия, а операторы контролируют и управляют ими из защищённого центра управления, подключённого по оптоволокну, частной сети, VPN, сотовой линии, микроволновой или спутниковой связи. При правильном проектировании та же структура может также соединять выбранные радиоканалы с телефонами, службами записи и авторизованными командными приложениями.
От изолированных радиосетей к скоординированному голосовому уровню
Командная организация может унаследовать несколько поколений коммуникационного оборудования. Обычные аналоговые радиостанции могут работать наряду с цифровыми системами, бортовыми радиостанциями, базовыми станциями, портативными терминалами и коротковолновым или УКВ/ОВЧ-оборудованием. Каждая сеть может иметь свой частотный план, метод сигнализации, политику доступа и структуру оперативных групп. Даже если каждая система хорошо работает сама по себе, пользователи одной сети могут не иметь возможности напрямую общаться с пользователями другой.

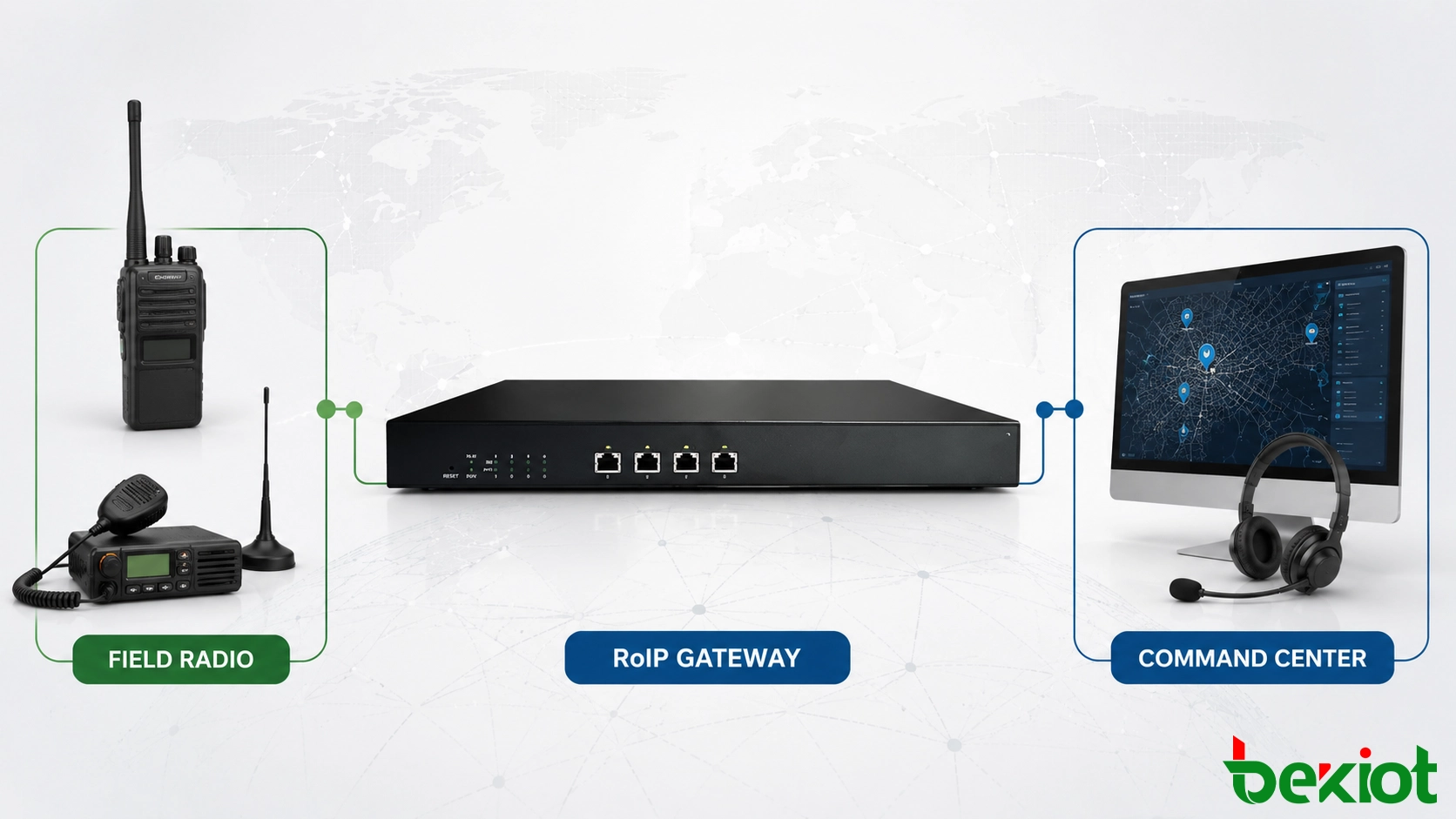

Шлюз RoIP создаёт управляемый голосовой путь между этими разделёнными средами. На радиостороне шлюз подключается к аудио, сигналу нажатия кнопки передачи (PTT) и сигналам состояния канала, предоставляемым базовой радиостанцией, мобильной радиостанцией или другим подходящим интерфейсом. На сетевой стороне он упаковывает аудио и передаёт связанное состояние управления по IP. Удалённая конечная точка может восстановить аудио и работу PTT или передать поток на командную платформу.
Этот подход особенно полезен, когда замена каждой полевой радиостанции нецелесообразна и нежелательна. Существующие терминалы, планы покрытия и рабочие процедуры могут оставаться в силе, в то время как командный уровень получает более широкий доступ. Интеграция может вводиться канал за каналом, что позволяет проектной группе проверить поведение перед подключением дополнительных радиосетей.
RoIP не следует описывать как универсальный перевод протоколов. Аудио- и управляющий мост может соединять коммуникационные пути, но он не воспроизводит автоматически все родные функции цифровой транкинговой радиосистемы. Идентификация абонента, аварийная сигнализация, местоположение, текстовые сообщения, состояние шифрования и управление группами вызовов могут требовать специализированных протокольных интерфейсов или поддержки со стороны радиосети. Надёжное проектирование начинается с отделения требования голосовой совместимости от этих вышестоящих сервисов.
Как голос и PTT перемещаются по сети
Коммуникационный путь начинается с выбора интерфейса радио для конкретного оборудования. Аудио с приёмника поступает в шлюз вместе с индикацией состояния приёма, такой как COR, COS или статус шумоподавителя. Шлюз кодирует аудио, добавляет необходимую информацию о сеансе и управлении и передаёт её авторизованной IP-конечной точке.
В обратном направлении оператор нажимает PTT на диспетчерской консоли, телефонном интерфейсе или приложении удалённого управления. Удалённый шлюз или радиоитерфейс активирует управление передачей, при необходимости ждёт перехода радио в режим передачи, а затем отправляет аудио оператора на радио. Время отпускания также важно: если PTT отпускается до воспроизведения последних аудиопакетов, последние слова могут быть обрезаны.
Сетевой путь может использовать локальную сеть, управляемую глобальную сеть или зашифрованный туннель через другой носитель. Оптоволокно полезно для стационарных объектов, требующих предсказуемой пропускной способности. Частные сотовые сети, 4G/5G, микроволновые и спутниковые каналы могут расширить покрытие там, где стационарная инфраструктура недоступна, но каждый носитель вносит различные задержки, джиттер, доступность и соображения безопасности. Шлюз не может устранить эти ограничения; он должен быть настроен как часть комплексного сетевого проекта.
Когда шлюз поддерживает интеграцию SIP, радиоканал может быть представлен программному коммутатору, IP-АТС или диспетчерскому серверу. Это позволяет авторизованному телефонному пользователю прослушивать или говорить с радиоканалом через управляемый маршрут вызова. Система должна сохранять полудуплексную дисциплину: телефонные пользователи привыкли говорить одновременно, а радиопользователи обычно передают по очереди. Чёткая индикация PTT и логика разрешения речи предотвращают одновременный разговор обеих сторон.
Возможности, важные внутри командного центра
Решение для военной командно-коммуникационной связи должно проектироваться вокруг операционных рабочих процессов, а не списка портов шлюза. Следующие возможности определяют, полезен ли путь радио-IP при рутинной координации и в стрессовых ситуациях.
-
Совместимость радио и телефона: авторизованные телефонные добавочные номера или командные голосовые терминалы могут получать доступ к выбранным радиоканалам, не выдавая каждому сотруднику отдельную рацию.
-
Общий мониторинг каналов: авторизованный персонал может слышать трафик полевых радиостанций через гарнитуры, рабочие места операторов или управляемую комнатную аудиосистему, улучшая общую ситуационную осведомлённость.
-
Удалённое управление PTT: командные операторы могут передавать через радиостанцию, расположенную на другом объекте, сохраняя привычное поведение нажатия кнопки передачи радиосети.
-

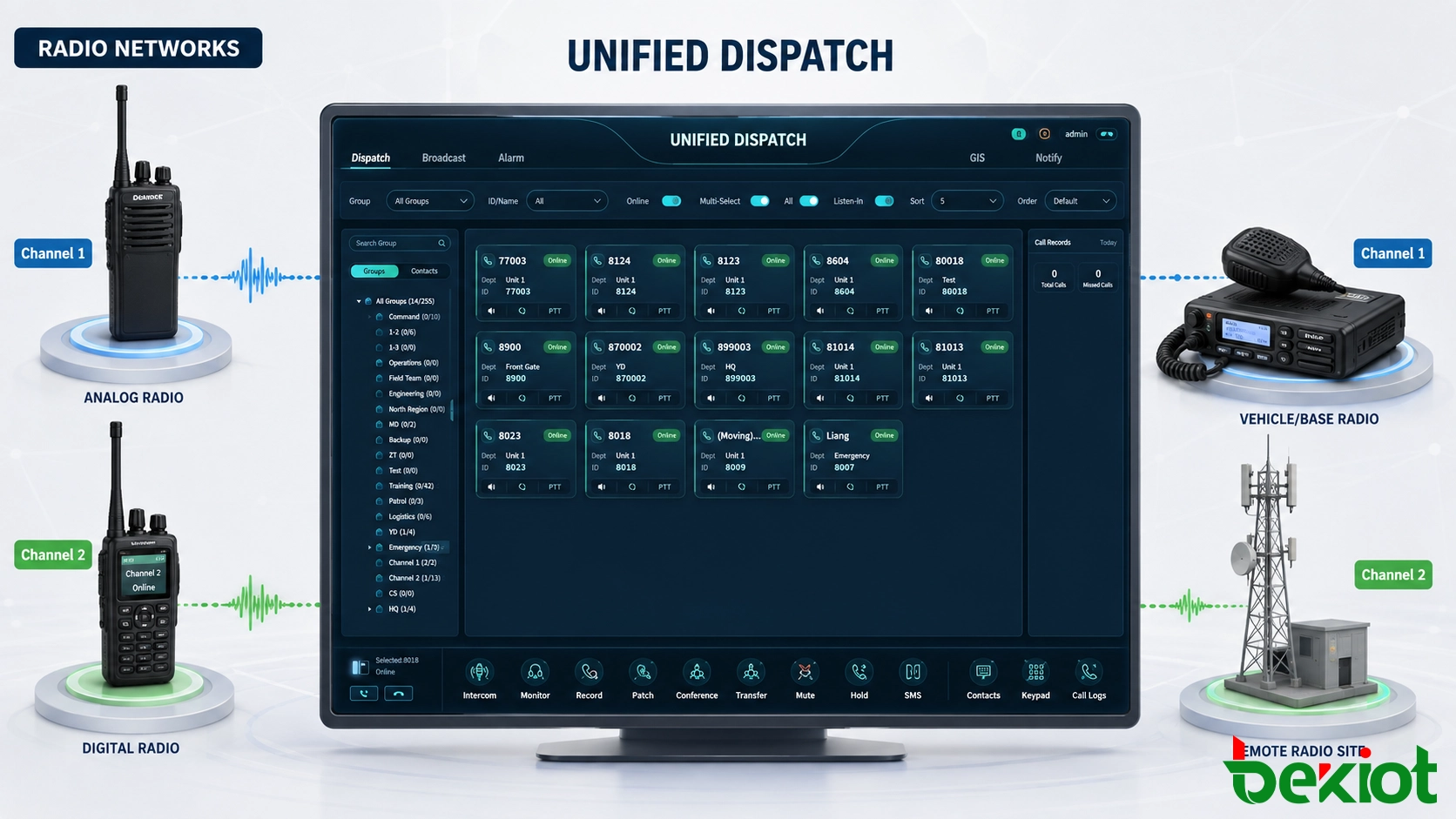

Межсетевые голосовые соединения: два несовместимых радиоканала могут быть соединены на определённое время выполнения задачи или координации при условии одобрения интерфейса и политики.
-
Централизованный диспетчерский доступ: несколько радиоканалов могут отображаться на одном интерфейсе оператора рядом с совместимыми голосовыми службами, уменьшая необходимость мониторинга нескольких независимых станций управления.
-
Запись и анализ событий: если политика разрешает, аудио радио, действия операторов и информация о времени могут фиксироваться диспетчерским или записывающим уровнем для реконструкции инцидентов и обучения.
-
Управление распределёнными объектами: состояние шлюза и радиолинии может контролироваться из центра, чтобы сбои связи выявлялись до того, как канал станет срочно необходим.
Решение шлюза RoIP от Becke предназначено для преобразования голоса в IP, управления PTT, удалённого диспетчерского доступа и межсетевого соединения радиосетей через IP-соединения на основе оптоволокна, VPN, сотовой или спутниковой связи. Оно может формировать радиодоступный уровень более широкой системы командования и диспетчеризации, не привязываясь к конкретной модели или количеству портов.

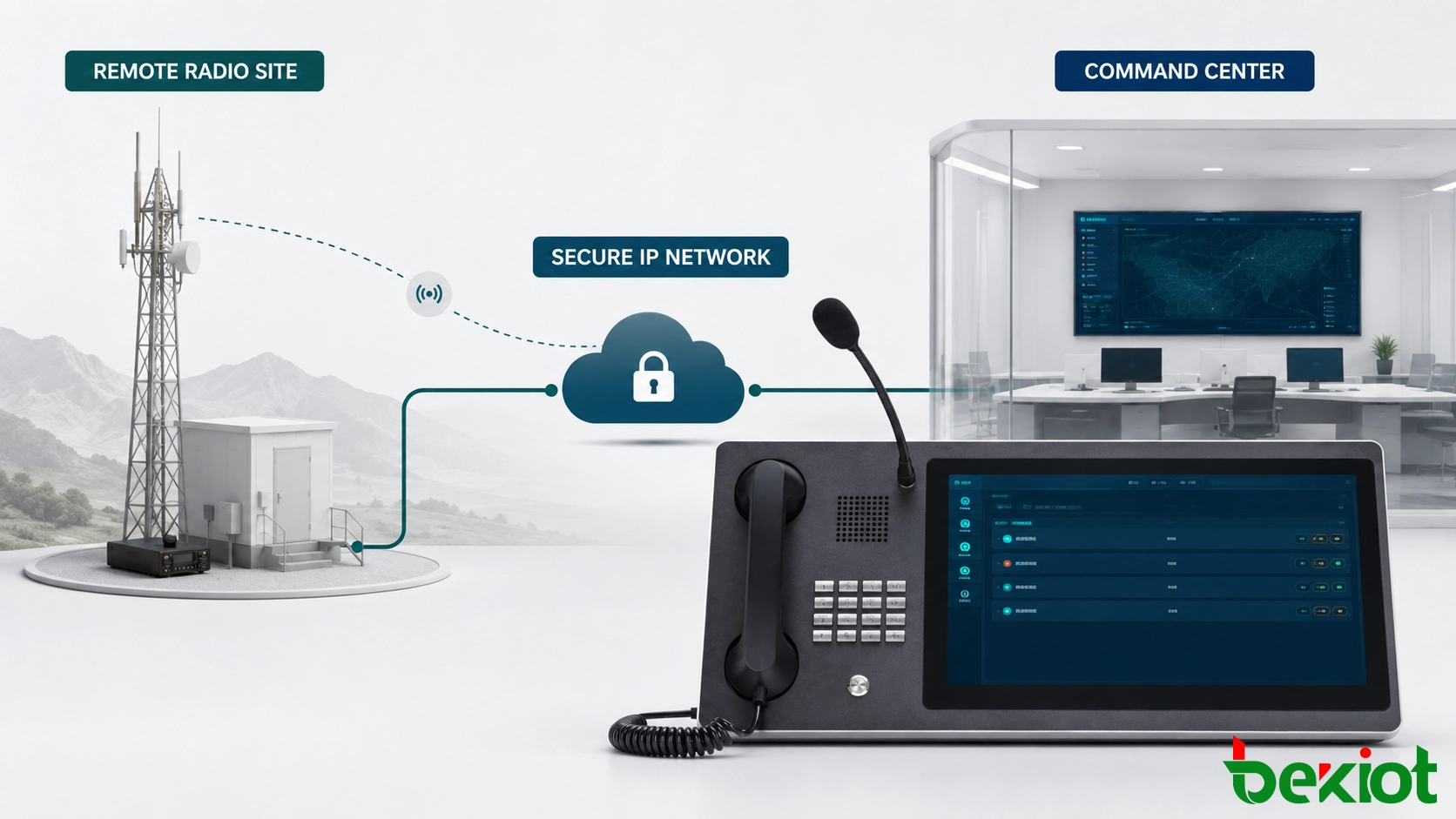

Распределённая архитектура сохраняет радиопокрытие близко к полю
Одним из самых сильных аргументов в пользу RoIP является возможность отделить радиобъект от главного командного центра. Антенны и базовые радиостанции могут быть размещены там, где требуют рельеф, покрытие и радиочастотное планирование. Командная платформа, рабочие места операторов и голосовые службы могут оставаться в другом месте, соединённом через оперативную IP-сеть.
Типичная распределённая архитектура содержит три уровня:
-
Уровень удалённого радио. Базовая или бортовая радиостанция обеспечивает доступ к локальной радиосети. Шлюз RoIP взаимодействует с аудио, PTT и сигналами состояния приёма. На объекте решаются вопросы местного питания, защиты антенны и требований окружающей среды.
-
Транспортный уровень. Один или несколько IP-путей передают закодированное аудио, управляющий и административный трафик. Применяются сегментация сети, приоритизация трафика, шифрование и отказоустойчивость маршрутов в соответствии с проектом безопасности.
-
Командный уровень. Диспетчерские консоли, авторизованные телефоны, службы записи и инструменты управления предоставляют операторам контролируемый доступ к подключённым радиоканалам.
Размещение радиотехники на удалённых объектах помогает организации выбирать лучшие места для антенн и расширять покрытие без перемещения командного персонала. Это также предотвращает автоматическое отключение всех командных функций при потере одного радиобъекта. Это преимущество устойчивости, а не гарантия живучести: питание, сетевые маршруты, антенны, узлы шлюзов и командные приложения требуют независимой защиты и планирования резервирования.
Несколько объектов можно подключить к одному командному центру, а альтернативный центр можно подготовить для перехвата доступа, когда основной объект недоступен. Проект должен определять, какой центр управляет PTT, как обрабатываются конфликтующие запросы и может ли местный персонал сохранять доступ к радио при прерывании WAN. Без чётких правил владения избыточная связность может создавать конкуренцию вместо устойчивости.
Надёжность и безопасность должны проектироваться совместно
Перенос радиосигнала в IP расширяет операционные возможности, но также вводит зависимости, которых нет в автономной радиостанции. Команда проекта должна защитить голосовой путь, не усложняя его эксплуатацию. Поэтому меры безопасности, качество сети и поведение радио должны тестироваться как единая система.
Защита путей управления и мультимедиа
Шлюзы должны размещаться на управляемых сетевых сегментах с ограничением доступа к авторизованным конечным точкам и администраторам. Неиспользуемые службы управления должны быть отключены. Строгая аутентификация, безопасное администрирование, зашифрованные туннели и централизованное журналирование должны соответствовать политике безопасности организации. При использовании SIP правила регистрации, авторизации вызовов и маршрутизации должны предотвращать доступ неавторизованных абонентов к радиоканалам.
Приоритет разборчивости над номинальной полосой пропускания
Качество голоса зависит не только от выбора кодека. Потери пакетов, переменная задержка, неправильные уровни аудио, эхо, электрические шумы и плохая синхронизация PTT могут сделать технически подключённый канал трудноиспользуемым. Качество обслуживания (QoS) должно защищать голосовой и управляющий трафик радио при перегрузках сети. Буферизация джиттера должна балансировать между плавным воспроизведением и дополнительной задержкой, особенно на сотовых или спутниковых путях.
Сохранение локальной работы при сбое сети
Удалённый радиобъект должен иметь определённое поведение при потере связи с командным центром. В зависимости от задачи и архитектуры системы местные радиопользователи могут продолжать нормальную связь, даже если удалённый диспетчерский доступ недоступен. Критически важные объекты могут требовать резервного питания, двух независимых сетевых носителей, альтернативных шлюзов или вторичного командного пути. Тесты отказоустойчивости должны включать потерю и восстановление, так как поведение при восстановлении часто выявляет проблемы, которые пропускает простой тест обрыва линии.
Контроль временной совместимости
Межсетевые соединения должны создаваться только авторизованными операторами и иметь чёткие правила начала, окончания и тайм-аута. Постоянное соединение может непреднамеренно расширить круг слушателей, создать аудиопетли или занять полудуплексные ресурсы. Операционный интерфейс должен показывать, какие каналы подключены и кто инициировал соединение.
Шаги внедрения и приёмочные проверки
Поэтапное развёртывание снижает риск обнаружения проблем с интерфейсом радио или рабочими процессами после ввода системы в эксплуатацию.
-
Инвентаризация радиосетей. Запишите тип радиостанции, использование канала, аудиоинтерфейс, метод PTT, индикацию приёма, импеданс, уровень сигнала и любые ограничения на внешнее управление.
-
Определите границу совместимости. Укажите, требуется ли удалённый доступ к радио, телефонная совместимость, временное голосовое соединение, централизованный мониторинг или полная диспетчерская интеграция. Не предполагайте, что голосовой мост включает в себя собственные данные транкинга.
-
Определите роли и разрешения. Решите, кто может мониторить, передавать, создавать соединения, менять каналы, просматривать записи и управлять шлюзами.
-
Спроектируйте транспортную сеть. Выберите основной и резервный носители, адресацию, сегментацию, политику VPN, QoS, синхронизацию времени и мониторинг. Включите ожидаемое поведение при частичной потере сети.
-
Настройте аудио и временные параметры управления. Установите уровни передачи и приёма, время упреждения PTT, задержку отпускания, обработку тишины и значения буфера джиттера, используя реальные радиостанции и конечные точки.
-
Протестируйте один канал сквозным образом. Проверьте аудио от радио к диспетчеру и от диспетчера к радио, поведение при занятом канале, телефонный доступ, разрешение речи, освобождение вызова и восстановление после обрыва связи.
-
Расширяйте поэтапно под контролем. Добавляйте остальные радиоканалы только после того, как начальный путь соответствует приёмочным критериям. Документируйте каждый интерфейс, чтобы замена оборудования производилась единообразно.
Приёмка должна использовать разборчивые операционные сообщения, а не только тестовые тоны. Операторы должны подтвердить, что первые и последние слова не обрезаются, изменения каналов видны, состояние PTT однозначно, а одновременные запросы обрабатываются предсказуемо. Сетевые тесты должны вносить вариацию задержки, перегрузку, потери пакетов и отказоустойчивость носителя при активном радиопути.
Окончательная документация должна включать утверждённую топологию, проводку интерфейсов радио, сетевые маршруты, роли доступа, резервные процедуры и руководство по локализации неисправностей. Это превращает шлюз из автономного конвертера в обслуживаемую часть системы командно-коммуникационной связи.
Часто задаваемые вопросы
Требует ли добавление RoIP замены существующих портативных радиостанций?
Обычно нет. Шлюз обычно подключается к совместимой базовой, мобильной или управляющей радиостанции, позволяя существующим полевым пользователям продолжать использовать свои текущие терминалы. Совместимость с выбранным радиоинтерфейсом должна быть подтверждена.
Кто должен управлять изменениями разрешений для подключённых радиоканалов?
Право собственности на разрешения должно быть разделено между руководством радиослужбы, администратором командной платформы и командой сетевой безопасности. Ни один технический администратор не должен изменять доступ к операционным каналам без утверждённой процедуры.
Можно ли начать развёртывание с одного удалённого радиобъекта?
Да. Пилотный проект на одном объекте часто является лучшим способом проверки уровней аудио, синхронизации PTT, рабочего процесса оператора и поведения сети. Та же архитектура затем может быть повторена или адаптирована для дополнительных объектов.
Какая информация должна сохраняться в журнале аудита?
В соответствии с политикой, полезные записи включают входы администраторов, изменения конфигурации, доступ к каналам, действия PTT, создание и удаление соединений, аварии устройств и состояние синхронизации времени. Периоды хранения должны определяться организацией, а не только шлюзом.
Должен ли тренировочный трафик иметь те же разрешения, что и оперативный?
Нет. По возможности тренировки должны использовать отдельные роли пользователей, назначения каналов или запланированные профили. Это предотвращает занятие или раскрытие оперативных коммуникационных путей во время учений.
