Аварийный командный автомобиль предназначен для доставки средств связи, координации и полевого управления непосредственно к месту происшествия. Он может перевозить радиостанции, автомобильные трансиверы, оборудование широкополосной ad hoc-сети, устройства обратного канала 4G/5G, спутниковые терминалы связи, видеосистемы и диспетчерские рабочие места. На спасательной площадке, при ликвидации последствий бедствия, инциденте безопасности или мобильной командной задаче эти системы помогают соединить полевую группу с удалённым командным центром.

Однако ручные и автомобильные радиостанции всё ещё имеют практические ограничения. Они надёжны и привычны для полевых пользователей, но их покрытие часто ограничено локальной зоной или конкретной радиосетью. Разные группы также могут использовать разные стандарты радиосвязи, каналы и частотные планы. RoIP-шлюз закрывает этот разрыв, подключая радиоканалы командного автомобиля к IP-диспетчерской платформе, что позволяет командному центру напрямую связываться с пользователями радио на месте.

Почему полевым радиостанциям всё ещё нужен сетевой мост

Двусторонние радиостанции важны для аварийной связи, потому что они просты, быстры и подходят для работы в поле. Спасатели, службы безопасности, экипажи машин, пожарные группы, инженерный персонал и временные командные группы могут использовать радио для мгновенной push-to-talk связи без сложных действий.

Ограничение заключается в том, что радиосвязь обычно локальна. Эффективная дальность зависит от мощности передачи, рельефа, высоты антенны, размещения ретрансляторов, препятствий от зданий и используемой радиосистемы. На большой площадке бедствия или во временной зоне работ радиопокрытие может достигать только части территории, а удалённый командный центр может не слышать каждую полевую радиогруппу напрямую.

RoIP-шлюз создаёт IP-мост для этих радиоканалов. Он преобразует аудио и управляющие сигналы со стороны радио в IP-коммуникационные ресурсы, позволяя диспетчерам, SIP-телефонам, командным платформам или удалённым диспетчерским комнатам общаться с полевыми радиопользователями через аварийный командный автомобиль.

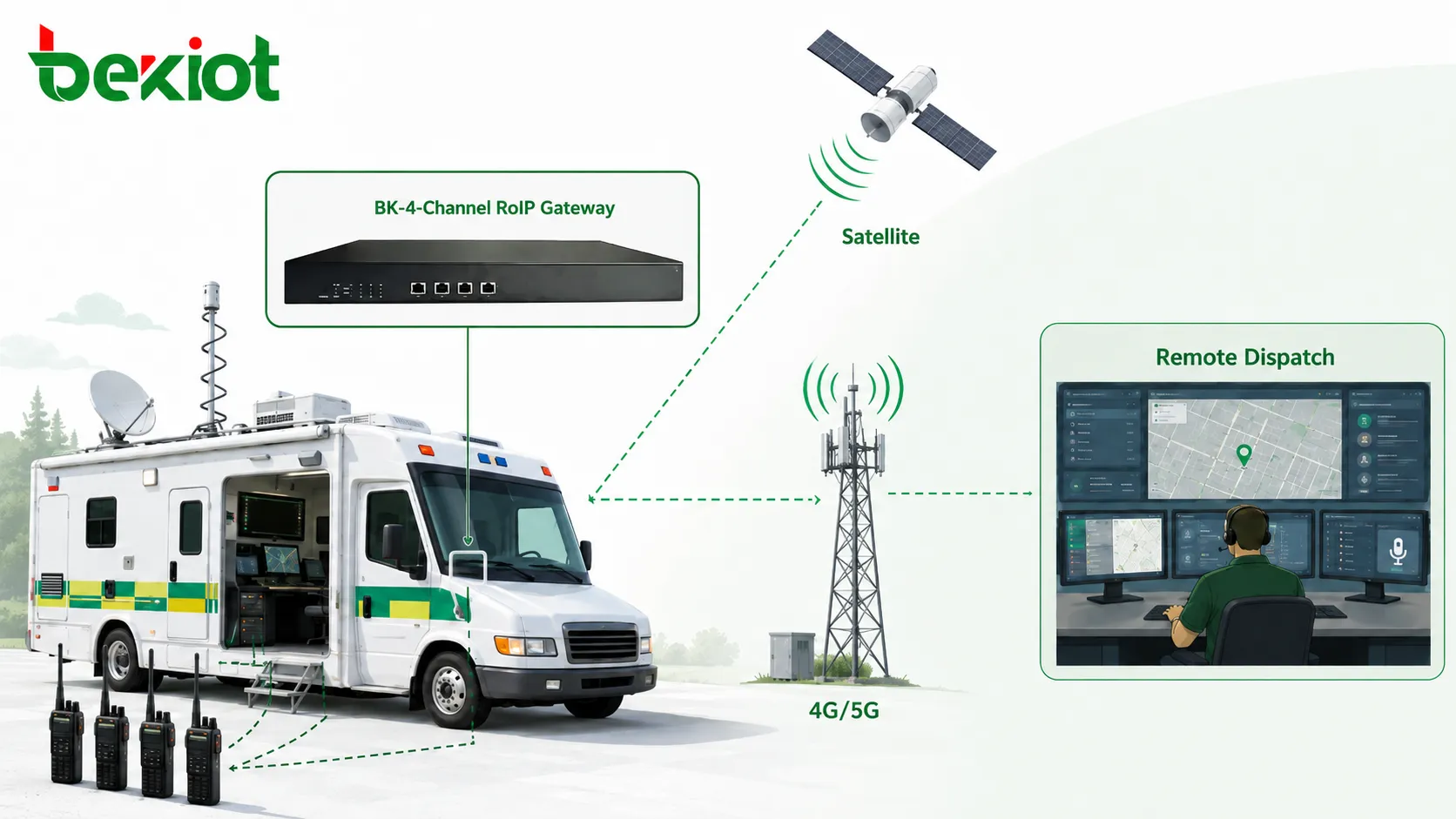

Командные автомобили являются естественными точками интеграции

Аварийный командный автомобиль часто является наиболее подходящим местом для размещения RoIP-шлюза. Обычно он находится рядом с районом происшествия и уже содержит коммуникационное оборудование: автомобильные радиостанции, диспетчерские терминалы, сетевые коммутаторы, спутниковые терминалы, маршрутизаторы 4G/5G, системы передачи видео и средства электропитания.

Установка шлюза внутри автомобиля позволяет подключить радиосредства на месте к командной сети, не меняя порядок работы полевых пользователей с ручными радиостанциями. Автомобиль становится мобильным коммуникационным узлом, который связывает местных радиопользователей, операторов автомобиля и удалённый командный центр.

Такая архитектура полезна для аварийно-спасательных работ, борьбы с паводками, реагирования на лесные пожары, ликвидации последствий землетрясений, операций общественной безопасности, охраны крупных мероприятий, военного управления, устранения промышленных аварий и временного полевого командования. Она помогает решить проблему связи «последней мили» между передовой и командным центром.

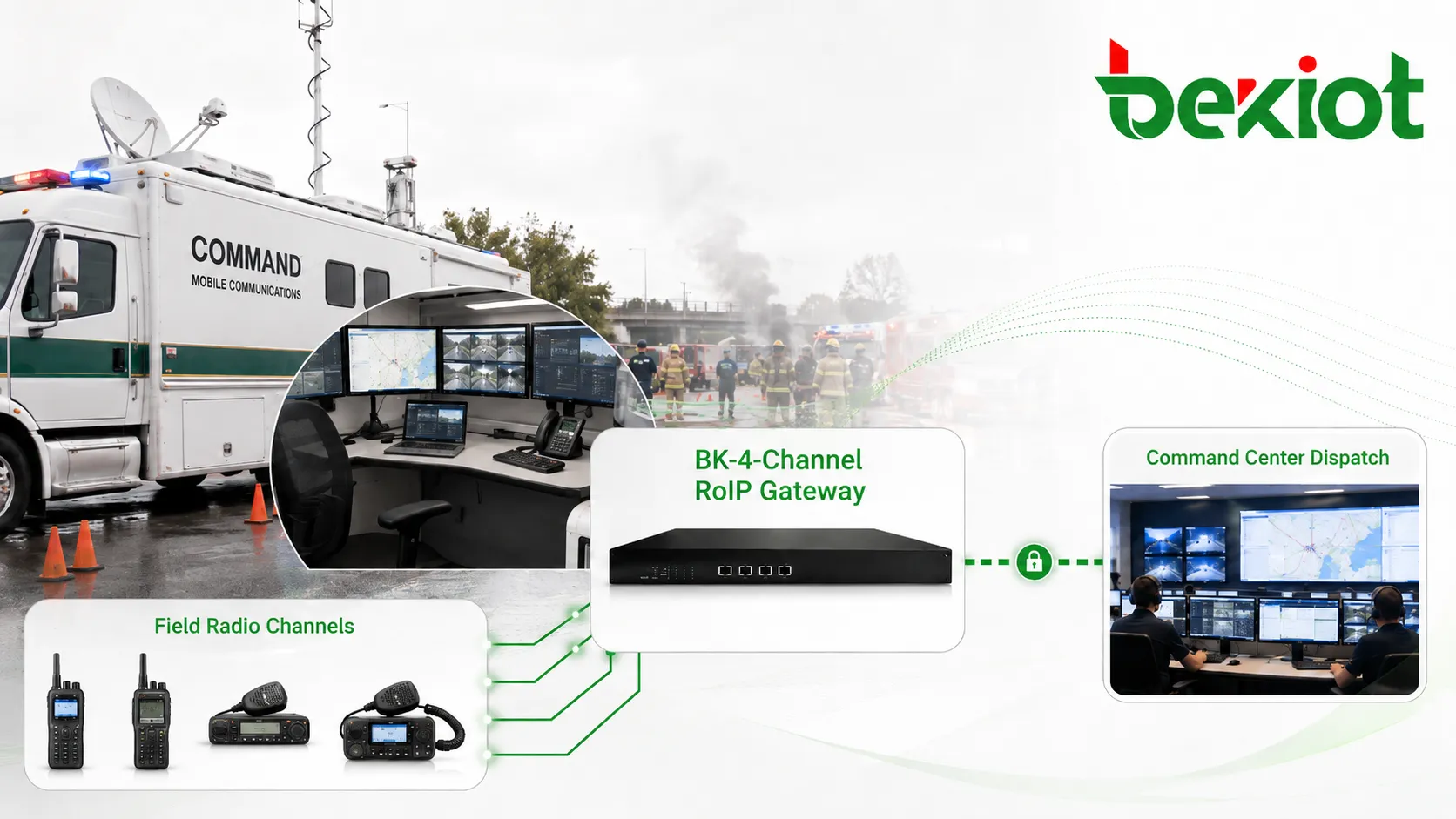

Как шлюз подключает радиоканалы

RoIP-шлюз может подключаться к радиостанциям, автомобильным трансиверам или другому радиооборудованию через аудио- и управляющие интерфейсы. Каждый подключённый радиоканал может быть сопоставлен с портом шлюза, SIP-номером, диспетчерским ресурсом или каналом платформы. После настройки удалённый диспетчер может вызвать соответствующий канал и говорить с полевыми радиопользователями.

В четырёхканальной конфигурации один шлюз может подключить четыре разные радиосистемы или четыре канала одной системы. Например, один канал может обслуживать спасателей, другой — координацию автомобилей, третий — логистическую поддержку, а четвёртый — безопасность или аварийное реагирование. Командный центр выбирает нужный канал по реальной ситуации.

Такой дизайн делает полевую связь более организованной. Вместо полной зависимости от местных радиооператоров в автомобиле удалённый командный центр при необходимости может напрямую участвовать в радиосвязи. Командные указания быстрее доходят до передовой, а полевые отчёты яснее возвращаются в командный центр.

Связанный продукт: BK 4-Channel RoIP Gateway

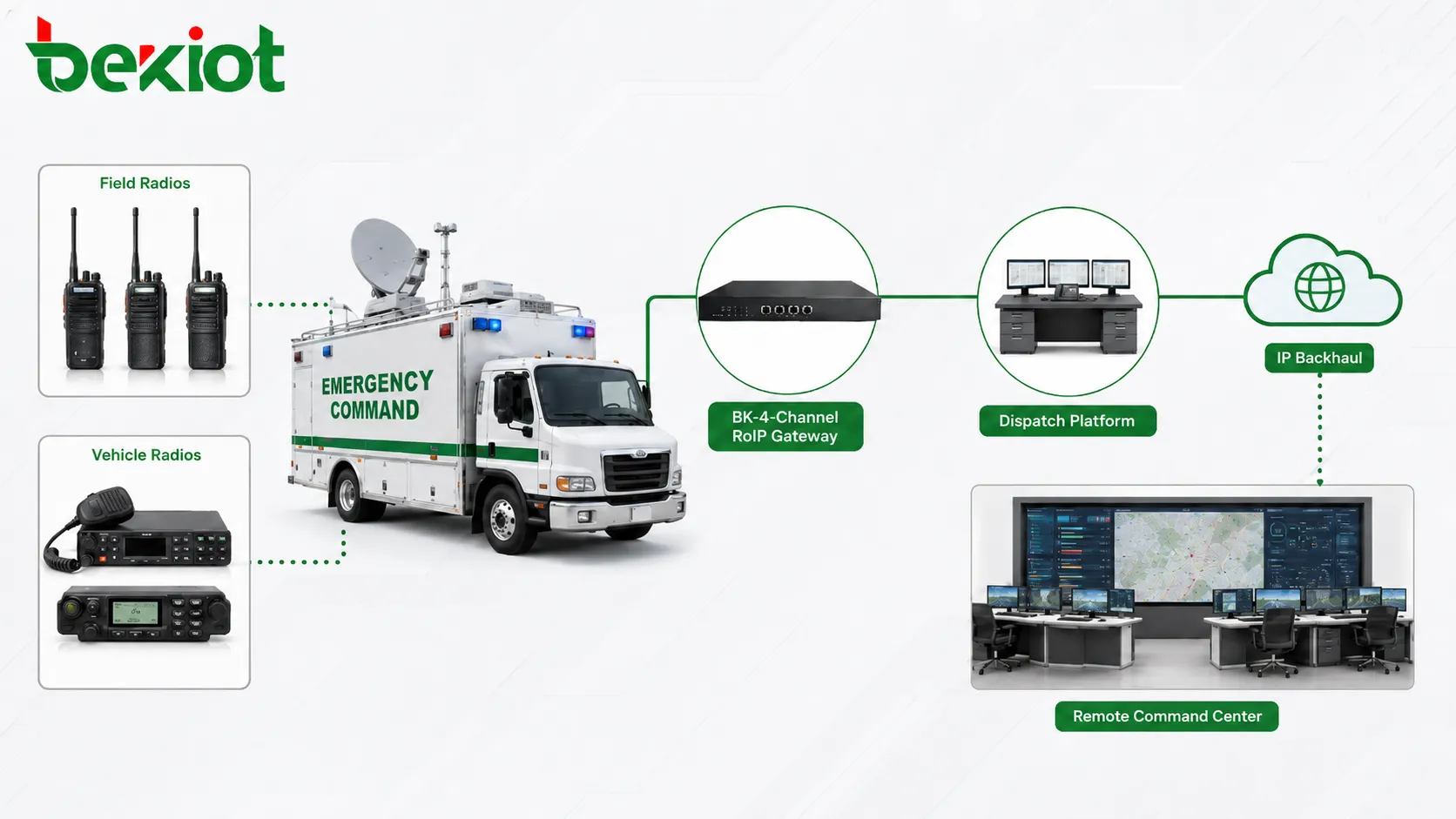

Спутниковый и 4G/5G backhaul расширяет связь

Сам шлюз соединяет радиосвязь с IP-связью, но аварийный командный автомобиль также нуждается в backhaul-сети для выхода на командный центр. В практических развертываниях это может быть спутниковая связь, публичная сеть 4G/5G, частная LTE или 5G сеть, широкополосная ad hoc-сеть, радиорелейный канал или проводной широкополосный доступ, если он доступен.

Спутниковые каналы ценны, когда наземные сети повреждены, перегружены или недоступны. 4G/5G полезен, если покрытие мобильной сети сохраняется и пропускной способности достаточно. В некоторых проектах оба канала используются вместе для повышения устойчивости. Командный автомобиль может автоматически или вручную переключаться между сетевыми маршрутами в зависимости от условий на месте.

Когда IP backhaul доступен, RoIP-шлюз может подключить полевой радиоканал к удалённой диспетчерской платформе. Диспетчеры в командном центре могут говорить с радиопользователями на месте происшествия, а полевые группы могут передавать статус, не меняя привычный радиопроцесс.

Решение проблем межсистемной связи

На местах чрезвычайных ситуаций часто работают несколько команд и несколько радиосистем. Пожарные, полиция, медики, инженерные ремонтные группы, органы управления ЧС, транспорт, коммунальные службы и добровольцы могут привозить собственное оборудование. Эти радиостанции могут использовать разные частоты, стандарты, каналы или правила управления.

Без интеграции каждая команда может общаться только внутри своей радиогруппы. Командному центру могут понадобиться несколько радиостанций, несколько операторов или ручная ретрансляция сообщений. Это увеличивает задержку и может привести к ошибкам связи в условиях высокой нагрузки.

RoIP-шлюз помогает создать межсистемную связь. Подключая разные радиосистемы к разным портам или каналам шлюза, диспетчерская платформа может организовать их в более единый командный процесс. Диспетчеры могут вызывать один канал, контролировать другой или координировать несколько команд через одну платформу.

Диспетчеризация на базе автомобиля улучшает управление на месте

Если аварийный командный автомобиль также имеет локальную диспетчерскую платформу, шлюз может подключить радиоресурсы к бортовой системе управления. Оператор автомобиля может управлять местными радиогруппами, общаться с полевым персоналом и одновременно координироваться с удалённым командным центром.

Это полезно, когда месту происшествия нужна и локальная автономия, и поддержка удалённого командования. Автомобиль может быть передовым диспетчерским узлом, а командный центр обеспечивает координацию более высокого уровня, распределение ресурсов, поддержку решений и межведомственную связь.

Например, оператор автомобиля может вести обычный радиотрафик на месте, а командный центр подключается к каналу только при важных решениях, указаниях по эвакуации или межведомственной координации. Это снижает нагрузку на связь и делает структуру управления более ясной.

Радиоканалы можно использовать более гибко

RoIP-шлюз не просто «пропускает» радиоаудио. В хорошо спроектированной системе разные радиоканалы могут быть организованы как коммуникационные ресурсы. Диспетчеры выбирают правильный канал по стадии инцидента, типу команды, местоположению или уровню приоритета.

Например, один канал может быть выделен для спасательных работ, один — для логистики, один — для управления движением, один — для аварийного командования. Если на месте используются разные радиостандарты, шлюз помогает включить их в одну диспетчерскую среду, чтобы руководители управляли ими эффективнее.

Эта гибкость особенно ценна, когда обстановка быстро меняется. Могут прибывать новые команды, создаваться временные группы и меняться приоритеты связи. Gateway-архитектура даёт командной группе более гибкий способ организовать полевую связь без замены существующих радиостанций.

Что включает типичная система

Практическая коммуникационная архитектура аварийного командного автомобиля обычно включает полевые ручные радиостанции, автомобильные радиостанции, RoIP-шлюз, локальные сетевые коммутаторы, маршрутизатор, спутниковое или 4G/5G backhaul-оборудование, диспетчерскую консоль и удалённую платформу командного центра. В зависимости от проекта она также может включать передачу видео, IP-камеры, видео с дронов, устройства оповещения и системы записи.

Радиосторона обеспечивает локальную push-to-talk связь. Шлюзовая сторона преобразует радиоаудио и управляющие сигналы в IP-связь. Сетевая сторона переносит трафик через спутниковые или мобильные каналы. Диспетчерская сторона позволяет операторам вызывать, контролировать, координировать и управлять коммуникационными ресурсами.

Такая многоуровневая архитектура важна, потому что позволяет расширять систему. Небольшой автомобиль может начать с двух или четырёх радиоканалов. Более крупный командный автомобиль или командный модуль может подключить больше каналов, больше диспетчерских мест, больше backhaul-каналов и больше интегрированных систем.

Важные проектные моменты перед внедрением

Перед внедрением проектная команда должна определить, сколько радиоканалов нужно подключить, какие радиостандарты используются, являются ли радиостанции ручными или автомобильными трансиверами, и как шлюз будет подключаться к каждому устройству. Аудиоинтерфейс, управление PTT, сопоставление каналов, надёжность кабелей, питание и место установки должны быть тщательно проверены.

Планирование сети так же важно. Командный автомобиль должен иметь стабильную LAN, безопасные правила маршрутизации и надёжный путь backhaul. Если система зависит от спутника, нужно учитывать задержку и пропускную способность. Если она зависит от 4G/5G, нужно оценить покрытие, уровень сигнала, тарифы данных и перегрузку сети.

Проект также должен определить коммуникационные права. Не каждому диспетчеру нужен доступ ко всем каналам. Приоритет аварийной связи, запись, мониторинг, управление вызовами и правила временных групп должны настраиваться по командному процессу.

Качество аудио и управление PTT имеют значение

В аварийной связи качество аудио — не мелочь. Если уровень слишком низкий, слишком высокий, искажённый, задержанный или шумный, полевые пользователи могут пропустить важные указания. Усиление аудио шлюза, громкость радиостанции, уровень микрофона, согласование импеданса, разводка интерфейса и настройки кодека должны быть проверены до передачи системы.

Управление PTT также должно быть стабильным. Шлюз должен правильно обрабатывать push-to-talk между IP-диспетчерской стороной и радиостороной. Если тайминг PTT настроен неправильно, первые слова сообщения могут быть обрезаны или радиопередача может не запускаться надёжно.

Приёмочные испытания должны включать вызовы из командного центра на радио, отчёты с радио в командный центр, длительную работу, переключение каналов, восстановление после сетевого разрыва, задержку спутникового канала и приоритетную аварийную связь. Эти тесты подтверждают работу системы в реальных операциях, а не только в демонстрации.

Почему это важно для реагирования на ЧС

Главная цель установки RoIP-шлюза на аварийный командный автомобиль — не добавить ещё одно устройство. Его цель — сделать связь более непрерывной, согласованной и управляемой, когда участвуют разные команды и разные сети.

Полевые группы могут продолжать использовать привычные радиостанции. Командный автомобиль может вывести эти радиоканалы в IP-сеть. Удалённый командный центр может получать полевую информацию и отдавать указания более напрямую. Это повышает скорость и точность аварийной связи.

Для спасательных работ, военного управления, операций общественной безопасности, ремонта коммунальной инфраструктуры, борьбы с паводками, реагирования на лесные пожары и охраны крупных мероприятий такая архитектура помогает соединить передовую с командным центром и снизить риск изолированных островков связи.

FAQ

Может ли RoIP-шлюз одновременно подключать разные радиостандарты?

Да, в зависимости от интерфейса шлюза и проекта. Многоканальный шлюз может подключать разные радиостанции или разные каналы, но каждый интерфейс должен соответствовать нужному радиооборудованию, кабелям, уровню аудио и методу управления PTT.

Всегда ли аварийному командному автомобилю нужен спутниковый backhaul?

Не всегда. Спутниковый backhaul полезен, когда публичные сети недоступны или повреждены. Если есть стабильное покрытие 4G/5G или частной сети, мобильной широкополосной связи может быть достаточно. Во многих проектах оба метода используются для резервирования.

Может ли командный центр напрямую говорить с ручными радиостанциями в поле?

Да. После подключения радиоканала через RoIP-шлюз и его сопоставления с диспетчерской платформой командный центр может вызвать соответствующий радиоканал и общаться с полевыми пользователями через их существующие радиостанции.

Что нужно проверить перед установкой шлюза в автомобиль?

Проектная команда должна проверить питание, заземление, место установки, расположение антенн, кабели радиоинтерфейсов, сетевую маршрутизацию, теплоотвод, виброустойчивость и доступ для обслуживания внутри автомобиля.

Эта архитектура предназначена только для больших аварийных автомобилей?

Нет. Та же концепция может применяться в небольших командных автомобилях, мобильных командных укрытиях, временных полевых командных пунктах и стационарных аварийных диспетчерских центрах. Количество каналов и сложность системы можно адаптировать к масштабу проекта.
