Крупные предприятия зависят от надежной связи для ежедневной координации производства, распределения задач, управления безопасностью и реагирования на аварии. На многих промышленных объектах производственная диспетчерская система и система радиосвязи одинаково важны, но часто работают на разных стандартах и не могут напрямую взаимодействовать.
Решение RoIP-шлюза соединяет радиосети с SIP-диспетчерскими платформами. Оно преобразует радиоголос в SIP-совместимую связь, позволяя диспетчерским консолям, IP-телефонам, обычным телефонам, радиоканалам и мобильным радиопользователям работать в едином голосовом процессе.
Разрывы связи на современных промышленных объектах
Системы производственной диспетчеризации широко применяются на крупных заводах для голосовых вызовов, координации, распределения задач, производственных команд и аварийной обработки. Обычно они построены на SIP VoIP и используют IP- или телефонные сети для диспетчерской связи.
Радиосистемы используют другую модель связи. В зависимости от среды, зоны покрытия и эксплуатационных требований заводы могут использовать аналоговые радиостанции, DMR, PDT, TETRA, PoC или другие радиосистемы. Эти системы удобны для мобильных бригад, внешних зон, цехов, складов, охраны и обслуживания.
Проблема в том, что SIP-диспетчерская платформа и радиосеть не всегда соединены по умолчанию. Без правильного шлюзового слоя консоль не может напрямую вызвать радиопользователей, а радиопользователи не могут связаться с офисными телефонами или диспетчерскими местами. Внутри одного завода появляются изолированные острова связи.

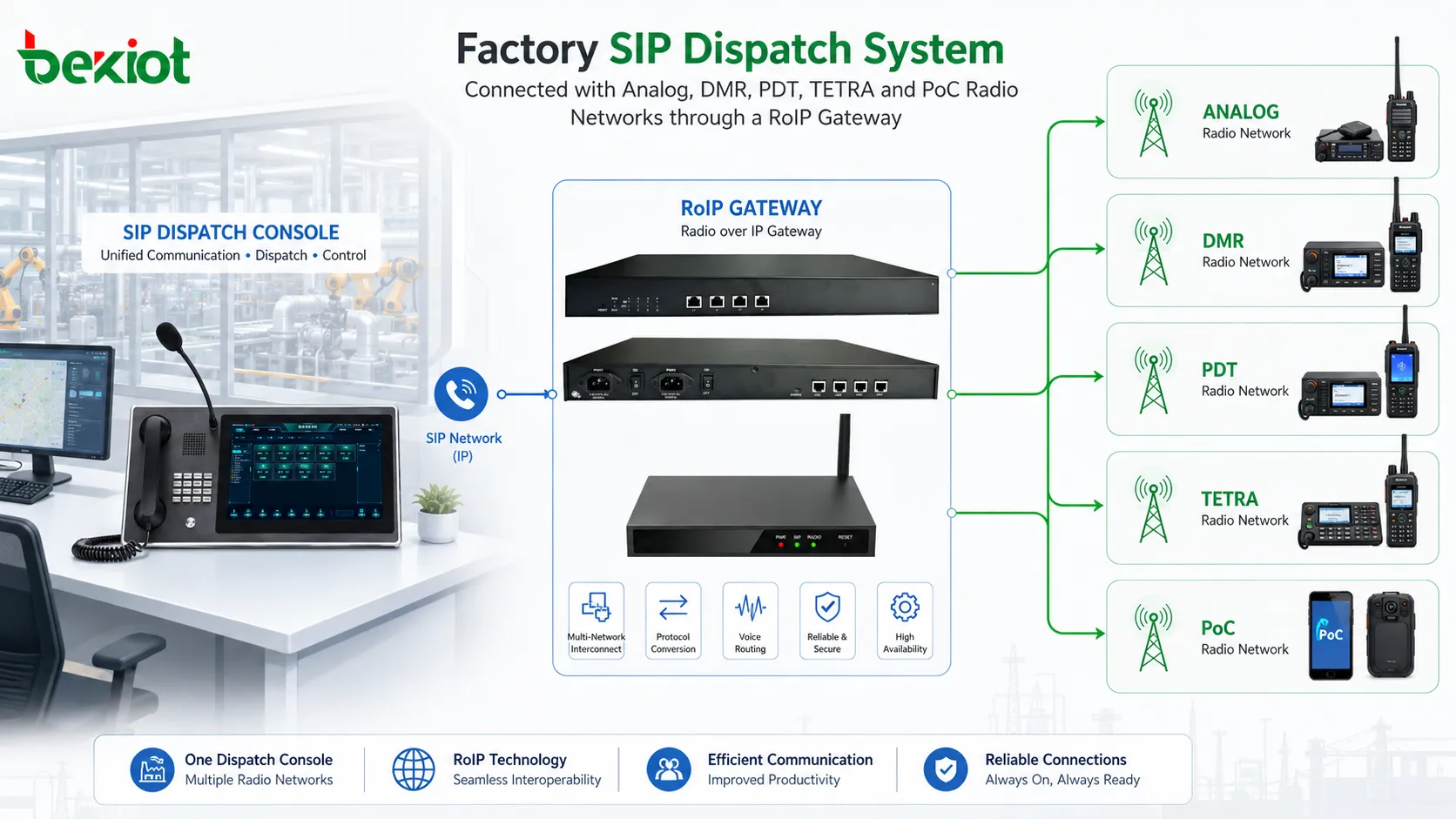

Как RoIP-шлюз соединяет диспетчеризацию и радиосети
RoIP-шлюз работает как мост протокола и преобразования аудио между заводской диспетчерской системой и радиосистемой. С одной стороны он подключается к радиостанциям, базовым станциям, автомобильным радиостанциям, портативным радиостанциям или радиоканалам через подходящие интерфейсы. С другой стороны он регистрируется в SIP-платформе как стандартный SIP endpoint.
После интеграции радиоканал можно сопоставить с SIP-номером. Когда консоли или IP-телефону нужно связаться с этим каналом, пользователь набирает соответствующий SIP-номер. RoIP-шлюз преобразует SIP-голосовой путь в радиоаудио и отправляет его в целевую радиосеть.
Такой подход позволяет подключить существующие радиосистемы к заводской диспетчерской системе без перестройки всей коммуникационной инфраструктуры. Для заводов, уже использующих радиосети и SIP-диспетчеризацию, RoIP часто является практичным и экономичным путем модернизации.
Связанное решение: RoIP Gateway
Архитектура единой заводской голосовой диспетчеризации
Типовое внедрение включает SIP-диспетчерскую платформу, диспетчерскую консоль, IP-телефоны, RoIP-шлюз, кабели радиоинтерфейса, радиоканалы, портативные радиостанции, автомобильные радиостанции и полевой персонал. RoIP-шлюз находится между SIP-стороной и радиостороной, выполняя преобразование голоса, адаптацию сигнализации и доступ к каналам.
На SIP-стороне шлюз может регистрироваться как одно или несколько SIP-расширений. На радиостороне каждый подключенный канал может представлять цех, производственную зону, группу обслуживания, охрану, аварийную команду или внешнюю зону. Радиопользователи становятся видимыми и доступными из диспетчерской платформы.
На крупных заводах несколько радиоканалов могут быть интегрированы в одну диспетчерскую среду. Оператор может вызвать один канал, несколько каналов одновременно или координировать разные радиогруппы по производственной или аварийной необходимости.
Практические функции после интеграции
Вызов радиопользователей с диспетчерской консоли
После подключения радиоканалов к диспетчерской системе консоль может напрямую вызывать радиопользователей. Оператору не нужна отдельная радиоконсоль и не нужно передавать сообщение через другого человека.
Это полезно для производственных команд, обслуживания оборудования, перемещения материалов, охранных патрулей, аварийного ремонта и координации цеха. Инструкции отправляются из диспетчерского центра полевой команде через привычный интерфейс.
Одновременный вызов нескольких радиоканалов
Заводам часто нужно уведомлять несколько команд одновременно. Например, производственная аномалия может требовать, чтобы ремонт, охрана, мастер цеха и оператор оборудования быстро получили одну и ту же инструкцию.
С интеграцией RoIP диспетчерская платформа может поддерживать одновременный вызов или групповую связь по нескольким радиоканалам. Это сокращает повторные звонки и повышает координацию в срочных ситуациях.
Связь между разными радиогруппами
Разные зоны завода могут использовать отдельные радиоканалы или даже разные радиосистемы. Без интеграции эти группы могут не иметь возможности говорить напрямую.
RoIP-шлюз помогает соединить разные радиоканалы в контролируемый коммуникационный процесс. Одна радиогруппа может связаться с другой при межзональной координации, а диспетчерский центр сохраняет общий контроль.
Вызовы телефон-радио и радио-телефон
Интеграция RoIP также позволяет телефонным пользователям общаться с радиопользователями. Офис, диспетчерская или руководители могут набрать сопоставленный SIP-номер, чтобы достичь радиоканала, а радиопользователи могут быть соединены обратно с телефонами или диспетчерскими местами по настроенному call flow.
Эта функция важна, когда производственное управление, надзор безопасности и полевые команды должны взаимодействовать через разные устройства связи.
Совместимость с разными радиостандартами
Промышленные объекты могут использовать разные радиотехнологии из-за истории внедрения, требований покрытия, привычек эксплуатации или отраслевых стандартов. Одни зоны используют аналоговую радиосвязь, другие — DMR, PDT, TETRA, PoC или смешанные системы.
Хорошо спланированное RoIP-решение должно уделять внимание совместимости. Оно должно подключать разные радиосистемы через подходящие интерфейсы и адаптировать их к SIP-связи без глубокой переработки существующей диспетчерской платформы.
Исходная техническая логика подчеркивает, что конфигурация шлюза не должна ограничиваться простым аудиосоединением. В реальной фабрике важны уровни аудио, контроль задержки, поведение push-to-talk, адаптация сигнализации, сопоставление каналов и настройка качества вызова. Более детальная конфигурация повышает стабильность и разборчивость связи.
Цель интеграции RoIP — не только соединить две системы, а сделать радиосвязь пригодной, управляемой и надежной внутри заводского диспетчерского процесса.
Рекомендуемая структура внедрения
| Layer | Main Component | Function in the Solution |
|---|---|---|
| Dispatch layer | SIP dispatch platform and dispatch console | Handles calling, group communication, operator control, and production coordination |
| Interconnection layer | RoIP gateway | Converts radio voice into SIP communication and maps radio channels to SIP numbers |
| Radio layer | Analog, DMR, PDT, TETRA, PoC, or other radio systems | Supports mobile communication for field workers, patrol teams, and emergency personnel |
| User layer | Handheld radios, vehicle radios, IP phones, and dispatch seats | Allows different users to communicate through one coordinated workflow |
| Management layer | Recording, monitoring, permission, and maintenance tools | Supports traceability, operation review, and long-term system management |
Ценность для заводских диспетчерских операций
Единая связь между подразделениями
После интеграции цеховые, ремонтные, охранные, складские, внешние операторы и персонал диспетчерской могут общаться более плавно. Центр координирует радиопользователей и телефонных пользователей из одной платформы, а не переключается между разными системами.
Это улучшает ежедневную производственную связь и усиливает аварийную реакцию, когда несколько подразделений должны действовать одновременно.
Улучшенная аварийная обработка
При отказе оборудования, риске пожара, химической утечке, остановке производства, электрической аномалии или инциденте безопасности скорость связи критична. RoIP-шлюз позволяет операторам быстро достигать радиопользователей и организовывать групповую связь между командами.
Полевой feedback возвращается в диспетчерский центр более напрямую, помогая руководителям понять ситуацию и дать следующую инструкцию без ненужной задержки.
Лучшее использование существующих коммуникационных активов
Многие заводы уже имеют работающие радиосистемы. Заменять все существующие устройства может быть нереалистично и не нужно. RoIP-шлюз создает interconnection-слой, который помогает повторно использовать текущие радиоактивы и расширить их в SIP-диспетчерскую среду.
Это делает обновления более гибкими. Заводы могут улучшать интеграцию поэтапно, защищая прежние инвестиции в радиосети и диспетчерские платформы.
Более управляемый голосовой workflow
Когда радиоканалы сопоставлены с SIP-номерами, система может управлять связью более структурированно. План нумерации, маршрутизация вызовов, групповые вызовы, запись и права проектируются вокруг реального процесса завода.
Так система связи становится частью производственного управления, а не набором разрозненных устройств.
Сценарии применения на промышленных объектах
Решение подходит для крупных производств, химических заводов, металлургических предприятий, электростанций, логистических парков, горнодобывающих объектов, портов, складов, индустриальных парков, объектов utilities и других сред, где фиксированный dispatch и мобильные радиопользователи должны работать вместе.
В ежедневном производстве оно поддерживает координацию цеха, ремонтный dispatch, складские операции, инспекцию оборудования, надзор безопасности и охранные патрули. В аварийных ситуациях оно поддерживает быстрое уведомление, связь между командами, координацию центра командования и организацию полевого ответа.
Для заводов, которым также нужны emergency broadcasting, public address, alarm linkage, radio interconnection и интеграция с dispatch-платформой, Becke Telcom может предоставить легкую поддержку планирования для SIP dispatch, доступа RoIP, промышленных терминалов связи и связанных аварийных систем.
Планирование перед внедрением
Перед внедрением завод должен подтвердить уже используемые радиосистемы, количество радиоканалов для интеграции, интерфейс SIP-диспетчерской платформы, требуемые сценарии вызовов и стратегию сопоставления номеров для каждого канала.
Техническое планирование должно включать настройку аудиоуровня, PTT control, совместимость codec, стабильность сети, контроль прав, запись вызовов, требования резервирования и доступ обслуживания. Эти детали влияют на итоговое качество голоса и долгосрочную надежность системы.
Если завод использует несколько радиостандартов одновременно, команда проекта должна тестировать каждую систему отдельно до полной интеграции. Тесты совместимости подтверждают, поддерживает ли шлюз нужное направление вызова, групповую связь, управление каналом и аудиопроизводительность.
FAQ
Может ли RoIP-шлюз подключить старые аналоговые радиостанции к современной SIP-диспетчерской системе?
Да. Во многих проектах это одна из основных причин использовать RoIP. Итог зависит от доступного радиоинтерфейса, аудиокабелей, метода управления и конфигурации шлюза.
Нужен ли каждому радиоканалу отдельный SIP-номер?
Не всегда, но назначение SIP-номеров радиоканалам обычно делает работу диспетчера яснее. Это помогает операторам определить, какой цех, команда или зона вызывается.
Что влияет на качество голоса при внедрении RoIP-шлюза?
На качество голоса влияют уровни радиоаудио, сетевая задержка, выбор codec, push-to-talk timing, качество кабеля, заземление, электромагнитные помехи и параметры настройки шлюза.
Можно ли записывать радиовызовы после интеграции?
Да, если SIP-диспетчерская платформа или система записи поддерживает путь вызова. Запись полезна для производственного разбора, расследования безопасности, обучения и трассировки аварийных событий.
Подходит ли RoIP-интеграция для заводов с несколькими площадками?
Да. При правильном планировании сети и routing RoIP-шлюзы помогают подключить радиопользователей из разных зон завода или удаленных площадок к централизованному dispatch workflow.
