Двухсторонние радиостанции развивались по разным техническим путям, потому что у аэропорта, стройплощадки, полицейского участка и отеля разные операционные приоритеты. Некоторым командам нужна простая локальная голосовая связь. Другим требуются управляемые переговорные группы, шифрование, приоритетные вызовы, данные о местоположении или взаимодействие между несколькими ведомствами. Именно поэтому аналоговое радио остаётся в эксплуатации, в то время как DMR, P25, TETRA и PDT продолжают обслуживать различные рынки.

Для нового проекта полезный вопрос — не какой стандарт новее. Настоящая задача — выбрать систему, которая соответствует зоне покрытия, ролям пользователей, правилам использования спектра, политике безопасности и алгоритму действий при чрезвычайных ситуациях, а затем решить, как она будет взаимодействовать с другими радиосетями и диспетчерскими системами.

Разные модели эксплуатации привели к разным радиосстандартам

Двухсторонняя радиостанция обычно использует полудуплексную связь: один пользователь нажимает кнопку «нажми и говори», говорит, а затем освобождает канал для другого пользователя. Принцип работы прост, но сеть за ним может варьироваться от пары аналоговых портативных радиостанций до многозоновой цифровой транкинговой системы с централизованным управлением.

Радиостандарт влияет на гораздо больше, чем просто формат аудио. Он может определять, как распределяются каналы, могут ли пользователи осуществлять индивидуальные и групповые вызовы, как управляются идентификаторы, какие функции безопасности доступны и возможно ли взаимодействие оборудования разных поставщиков. Покрытие также зависит от частоты, конструкции антенны, топологии объекта, размещения ретрансляторов и бюджета линии — а не только от того, является ли система аналоговой или цифровой.

Распределение частот варьируется в зависимости от страны и службы. Голосовая связь гражданской авиации обычно использует диапазон ОВЧ от 118,000 МГц до 136,975 МГц. Планы морских каналов ОВЧ включают частоты передачи судов от 156,025 МГц до 157,425 МГц. В Китае общественные рации получают 20 каналов в диапазоне 409–410 МГц. Эти цифры являются примерами регулируемых распределений, а не универсальных свободных от лицензирования диапазонов. Каждый проект должен подтвердить текущие местные требования к спектру и одобрению оборудования перед развёртыванием.

Где аналоговая связь всё ещё сохраняет свои позиции

Аналоговое радио — это простейшая форма в данном сравнении. Голос модулирует радиочастотную несущую, обычно с использованием частотной модуляции в наземных подвижных приложениях и амплитудной модуляции в голосовых службах гражданской авиации. Это не требует от приёмника декодирования цифрового голосового потока, что делает путь связи лёгким для понимания и устранения неисправностей.

Стоимость, зрелое оборудование и предсказуемая работа сохраняют аналоговые системы в использовании в охранных командах, на стройплощадках, в отелях, розничных объектах и любительском радио. Аналоговая связь также остаётся важной в авиационных и морских службах, где международно понятные планы каналов и широкая доступность поддерживают связь между пользователями, которые могут не принадлежать к одной организации.

Её ограничения становятся более заметными по мере роста системы. Аналоговые сети предоставляют меньше встроенных средств для идентификации пользователей, шифрования, текстовых данных, услуг определения местоположения и управляемых переговорных групп. Фоновый шум также постепенно усиливается у края зоны покрытия. Цифровой приёмник может сохранять разборчивость аудио дольше до обрыва, хотя цифровые технологии сами по себе не создают дополнительного РЧ-покрытия.

Таким образом, аналог остаётся разумным выбором, когда требуется несложная локальная голосовая связь, существующее покрытие удовлетворительно и расширенное управление не нужно. Он менее подходит, когда проекту требуется структурированное управление автопарком, защищённое взаимодействие нескольких ведомств или детальная интеграция с диспетчерской.

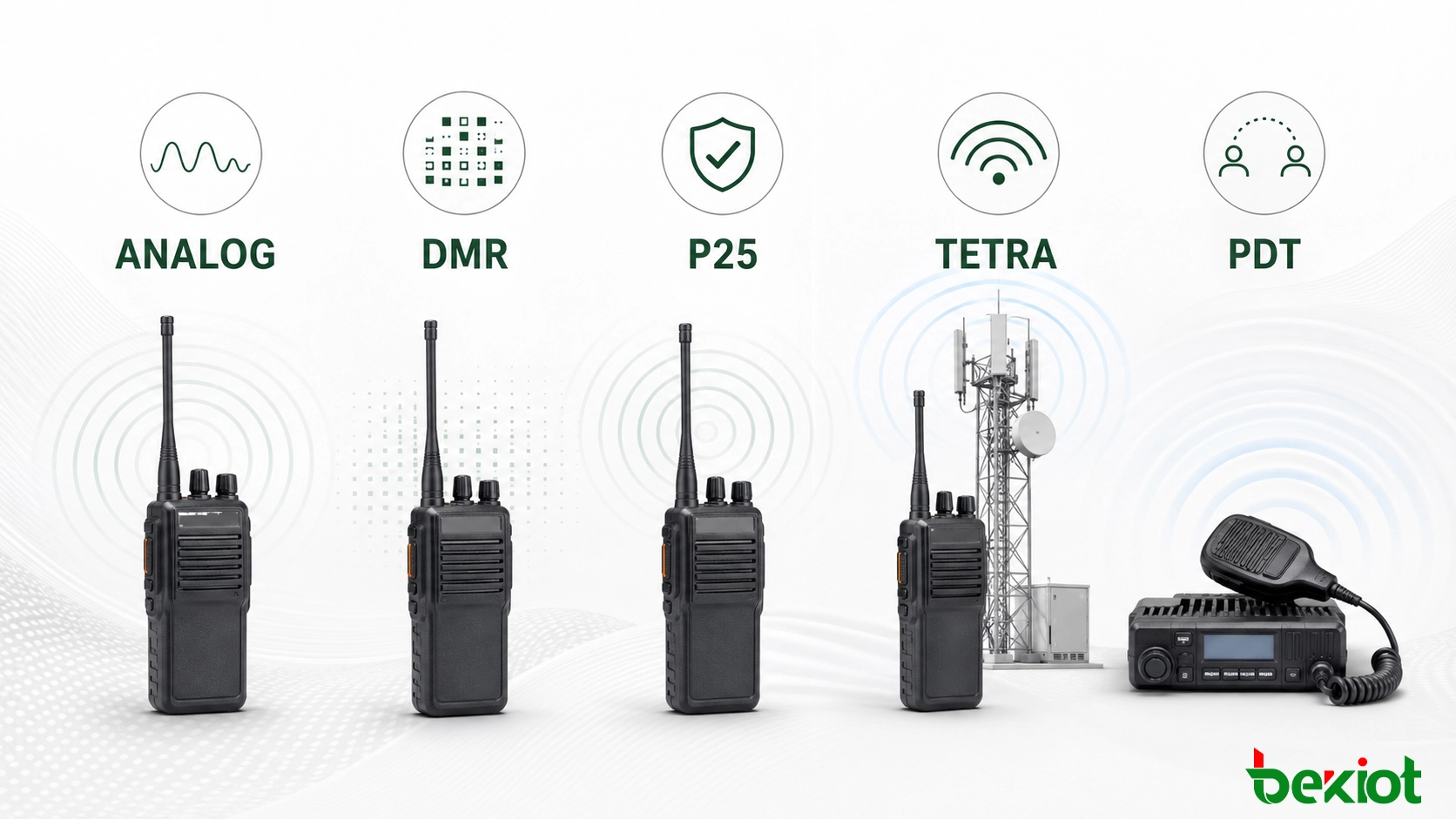

Четыре цифровых пути и для чего каждый был разработан

DMR для коммерческих и промышленных радиосетей

Digital Mobile Radio (DMR) — это открытый стандарт, разработанный ETSI. Он широко используется в коммерческих, промышленных, коммунальных, транспортных и муниципальных системах связи. DMR использует двухслотовую структуру TDMA на радиоканале 12,5 кГц, позволяя двум логическим путям связи совместно использовать одну несущую в определённых режимах работы.

Стандарт обычно делится на три уровня:

• Уровень I охватывает маломощную работу без лицензии, если это разрешено региональными нормами.

• Уровень II поддерживает лицензируемую традиционную работу, включая прямую связь между радиостанциями и системы на основе ретрансляторов.

• Уровень III добавляет транкинговую работу, где контроллер распределяет доступные ресурсы каналов в соответствии с запросами пользователей и переговорных групп.

DMR часто выбирают из-за практического баланса между ёмкостью, стоимостью и цифровыми функциями. Однако открытый стандарт не гарантирует, что все опциональные или проприетарные функции будут работать между брендами. Базовая голосовая связь может быть совместимой, тогда как шифрование, роуминг, приложения передачи данных или расширенная сигнализация — нет. В проекте с несколькими поставщиками необходимо согласованный профиль функций и тестирование совместимости до окончательного оформления закупки.

P25 для совместимости в сфере общественной безопасности

Project 25 (P25) — это набор стандартов TIA-102, разработанных для цифровых голосовых и информационных систем, используемых организациями общественной безопасности и службами экстренного реагирования. Его основная цель — совместимость: совместимое оборудование и инфраструктура могут предоставлять общие интерфейсы связи для ведомств, которые должны работать вместе в ходе повседневных операций, взаимопомощи и крупных инцидентов.

Системы P25 могут поддерживать традиционную или транкинговую работу, индивидуальную и групповую связь, функции экстренной помощи, услуги передачи данных и возможности безопасности. Стандарт наиболее сильно ассоциируется с Северной Америкой и широко используется полицией, пожарными, службами скорой медицинской помощи и правительственными организациями. Для проекта P25 следует проверять соответствие указанному интерфейсу или фазе, а не принимать общее заявление о том, что оборудование «совместимо с P25».

TETRA для управляемой высокодоступной групповой связи

Terrestrial Trunked Radio (TETRA) — ещё один стандарт ETSI. Он был разработан для профессиональных и критически важных пользователей, которым необходимы быстрые групповые вызовы, индивидуальные вызовы, голосовые услуги и услуги коротких данных, управление мобильностью, обработка приоритетов и безопасность в рамках централизованно управляемой сети.

TETRA используется в общественной безопасности, аэропортах, метро, железнодорожных перевозках, коммунальных службах и других средах, где большие группы пользователей должны эффективно совместно использовать радиоресурсы. Некоторые развёртывания в Китае работают в диапазоне 800 МГц и поэтому локально описываются как «транкинговая радиосвязь 800 МГц», но 800 МГц не является частью технического определения TETRA. Фактические распределения спектра зависят от национального регулирования и лицензионной сети.

PDT для китайских систем связи общественной безопасности

Police Digital Trunking (PDT) — это цифровая транкинговая радиосистема, стандартизированная для китайских приложений общественной безопасности. Она использует технологию TDMA и поддерживает такие функции, как групповая связь, индивидуальные вызовы, управление сетью, идентификация терминалов, позиционирование и защищённые голосовые услуги, в зависимости от профиля системы и конфигурации безопасности.

PDT актуален в основном для полицейских и связанных с ними правительственных коммуникационных проектов в Китае. Его ценность заключается в приведении работы радио в соответствие с местными требованиями общественной безопасности, а не в качестве общей глобальной замены DMR, P25 или TETRA.

Соотнесите сеть с операционной средой

Список стандартов полезен, но решения по проекту должны начинаться с операционного рабочего процесса. Небольшому объекту с одной охранной командой не нужна такая же инфраструктура, как городской транспортной сети или региональной службе экстренного реагирования.

Перед выбором оборудования задокументируйте количество пользователей, одновременную потребность в вызовах, структуру переговорных групп, внутреннее и наружное покрытие, правила приоритетов при чрезвычайных ситуациях, требования к записи, политику шифрования и ожидаемый срок службы. Обследования покрытия и оценки ёмкости должны быть завершены до фиксации архитектуры системы.

Решение также должно учитывать существующие активы. Функционирующая аналоговая или цифровая радиосеть может иметь ещё годы полезной службы. Замена каждого ретранслятора, автомобильной радиостанции и портативного устройства только ради добавления централизованной диспетчерской может создать ненужные затраты и операционные сбои.

Взаимодействие часто более практично, чем полная замена

Многие организации эксплуатируют более одной сети связи. Аэропорт может использовать TETRA для оперативных групп, авиационную ОВЧ-систему для воздушной связи и сотовую услугу PTT для подрядчиков. Городу может потребоваться временная координация между полицией, пожарными, транспортными и коммунальными службами. Промышленный объект может иметь сложившуюся аналоговую радиосеть, в то время как диспетчерская использует IP-платформу.

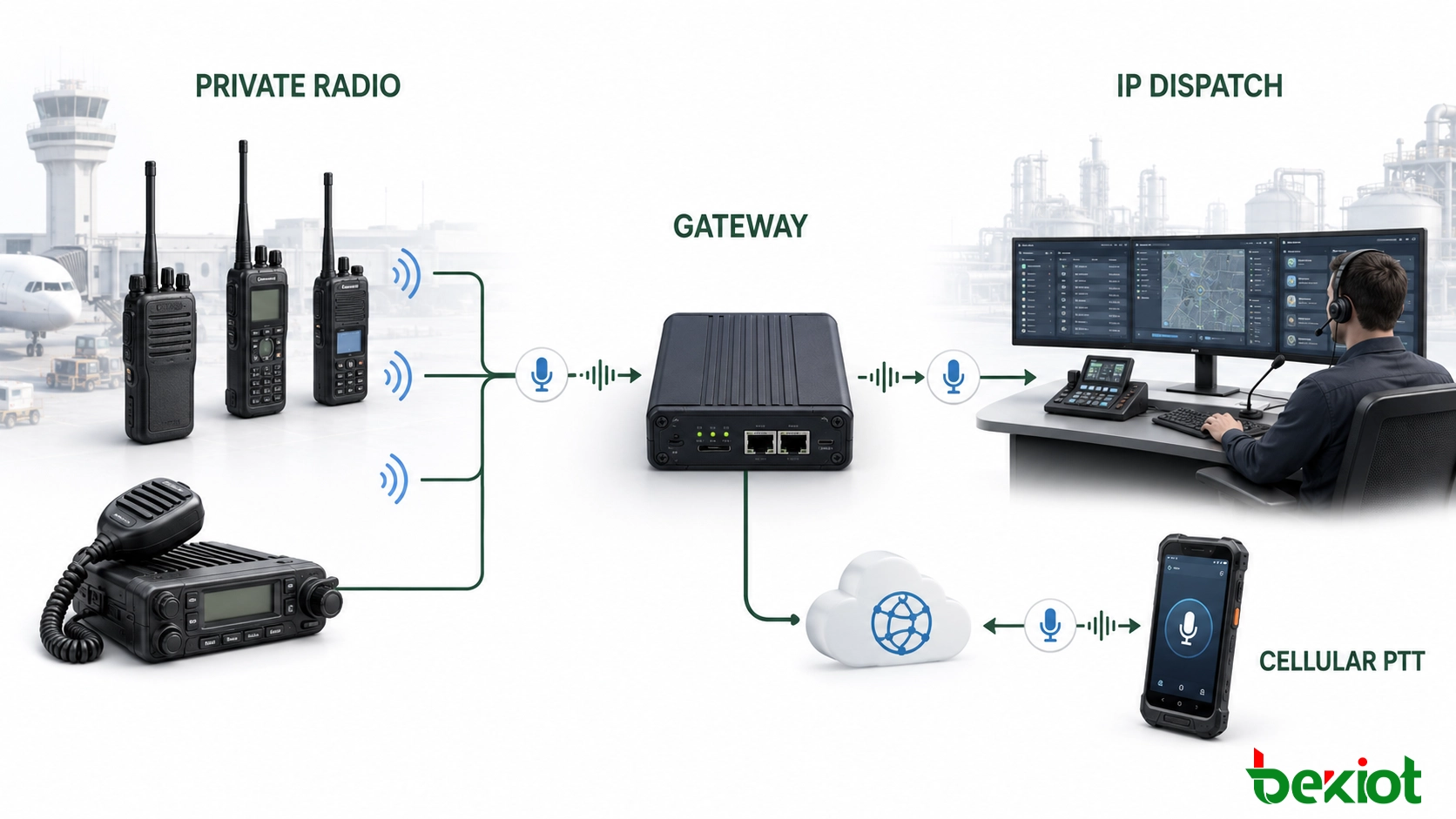

Шлюз радиосовместимости может подключать выбранные радиоканалы к среде IP-диспетчерской без изменения воздушного интерфейса, используемого полевым персоналом. На радиостороне шлюз обменивается передаваемым аудио, принимаемым аудио, управлением PTT и информацией о активности канала с мобильной радиостанцией, базовой станцией или поддерживаемым радиоинтерфейсом. На IP-стороне он представляет этот канал диспетчерской системе через настроенный метод голоса и управления.

Например, при интеграции в аэропорту управляемый путь шлюза может соединить авторизованную переговорную группу TETRA с группой PTT публичной сети. Частная радиосеть продолжает обеспечивать локальное критически важное покрытие, в то время как сотовая услуга расширяет доступ для персонала за пределами этого автопарка. Диспетчеры получают общую операционную точку вместо мониторинга посторонних устройств на рабочем столе.

Такой подход не делает разные стандарты нативно совместимыми. Он создаёт управляемый коммуникационный мост между утверждёнными каналами. Поэтому проект должен определить, кому разрешено активировать мост, постоянен ли он или привязан к событию, в каком направлении могут идти вызовы и как обрабатывается приоритет экстренных вызовов.

Ввод в эксплуатацию должен тестировать не только базовое аудио. Инженерам необходимо проверить активацию и отпускание PTT, обнаружение занятости канала, уровни аудио в обоих направлениях, ограничения, фоновый шум, сквозную задержку, сопоставление переговорных групп, запись вызовов, права доступа и восстановление после сбоя IP или радиоканала. Зашифрованные системы требуют особой осторожности: нельзя предполагать, что шлюз сохраняет сквозное шифрование между разными сетями.

Самое надёжное решение — это не обязательно единый радистандарт для всех пользователей. Это архитектура, в которой каждая сеть выполняет задачу, для которой она была выбрана, в то время как авторизованные пути взаимодействия дают командному составу ту координацию, которая им действительно необходима.

Вопросы, которые следует решить до закупки

Определяется ли лицензирование частот радиостандартом?

Нет. Стандарт определяет технологию связи, в то время как национальные регуляторы распределяют спектр и условия лицензирования. Один и тот же стандарт может работать в разных частотных диапазонах в разных странах. Подтвердите применимое распределение, план каналов, лицензию и одобрение оборудования на местном уровне.

Останутся ли зашифрованные переговорные группы сквозными через шлюз?

Не автоматически. Многие шлюзы соединяют декодированное аудио, а не передают исходный зашифрованный трафик воздушного интерфейса. Службы безопасности должны проверить, где аудио расшифровывается, как защищена IP-линия и разрешена ли данная конструкция соответствующей операционной политикой.

Всегда ли цифровая радиосеть покрывает большее расстояние, чем аналоговая?

Нет. Дальность зависит от частоты, мощности передачи, антенной системы, рельефа местности, потерь в зданиях, характеристик приёмника и проектирования сети. Цифровое аудио может оставаться более чётким у края покрытия, а затем резко обрываться; аналоговое аудио обычно становится более шумным постепенно.

Могут ли аналоговые и цифровые каналы отображаться на одном диспетчерском интерфейсе?

Да, при наличии совместимых интерфейсов каналов и слоя интеграции. Диспетчерская система может представлять оба как управляемые ресурсы связи, но доступные элементы управления зависят от того, что предоставляет каждый радиоинтерфейс.

Какая документация должна быть передана после ввода в эксплуатацию?

Пакет передачи должен включать карту каналов и переговорных групп, схему соединений интерфейсов, правила доступа, базовые уровни аудио, результаты временных параметров PTT, сетевую адресацию, путь записи, процедуру переключения при сбое, резервную конфигурацию и утверждённый журнал изменений. Эти записи значительно ускоряют последующее обслуживание и устранение неисправностей.
