Во многих проектах унифицированных коммуникаций телефонная система должна подключаться к конференц-залу, командному центру, залу заседаний, учебному классу или системе оповещения. Цель состоит не только в том, чтобы сделать телефонный звонок слышимым в помещении, но и позволить удаленным абонентам слышать микрофоны, обсуждения, объявления и другие выбранные аудиоисточники из зала.

Такой тип интеграции широко используется в телефонных конференциях, экстренном управлении, диспетчерской связи, удаленной координации, правительственных залах заседаний, корпоративных переговорных, промышленных центрах управления и объектах общественного обслуживания. Поскольку большинство современных коммуникационных платформ основаны на SIP и VoIP, ключевым моментом является преобразование аудиовхода и выхода микшера в голосовую точку доступа на основе SIP.

Почему две системы должны работать вместе

Телефонная система и звуковая система конференц-зала обычно создаются для разных целей. Телефонная платформа обрабатывает SIP-регистрацию, номера абонентов, маршрутизацию вызовов, внешние линии, запись, разрешения и удаленный доступ. Микшер или аудиопроцессор обрабатывает микрофоны, громкоговорители, усилители, эквалайзер, маршрутизацию, регулировку усиления и звуковое усиление в помещении.

Если эти две системы остаются изолированными, удаленные абоненты могут слышать звук только с небольшой громкой связи или микрофона ноутбука, а люди в комнате могут с трудом слышать абонента четко. В большом помещении это может привести к низкой громкости, эху, плохой разборчивости речи и неэффективной связи.

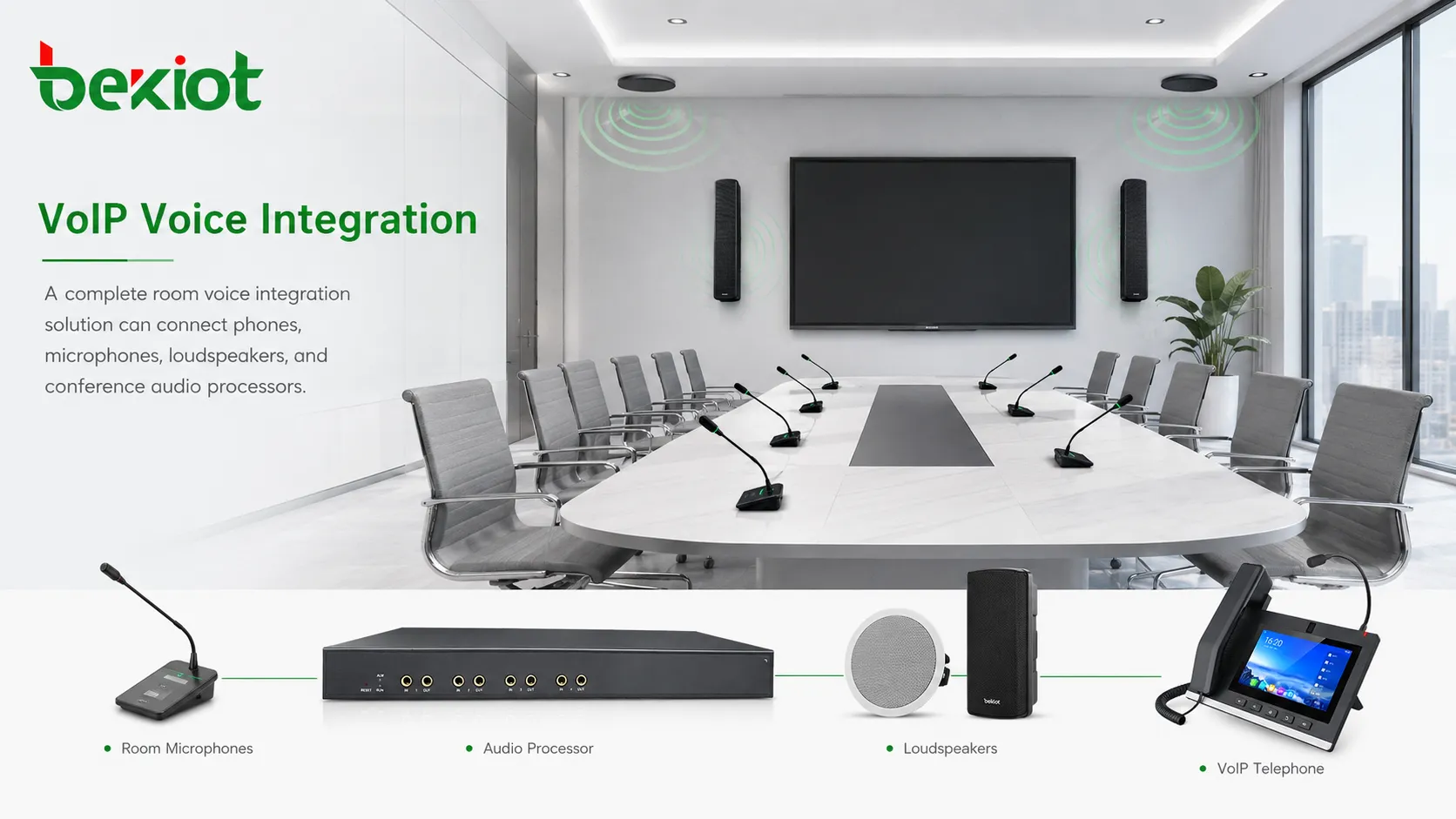

Подключая телефонный голос к микшеру, помещение может использовать свои существующие микрофоны, громкоговорители, усилители и аудиопроцессор. Удаленные пользователи могут присоединиться к комнате через обычный телефонный звонок, SIP-абонента, диспетчерскую консоль, мобильного абонента или внешнюю линию. Аудиосистема помещения становится частью рабочего процесса связи, а не остается отдельной звуковой системой.

Основная техническая логика

Все решение основано на двух независимых аудиопутих. Первый путь отправляет выбранный аудиосигнал из комнаты в телефонную систему. Второй путь возвращает телефонный аудиосигнал обратно в звуковую систему комнаты.

В большинстве случаев микшер обеспечивает выход AUX, групповой выход, матричный выход, выход записи или выделенный линейный выход. Этот сигнал может быть отправлен на SIP-аудиошлюз или компьютер с запущенным софтфоном. Затем возвращаемый аудиосигнал с телефонной стороны подключается к одному из входных каналов микшера, где им можно управлять как обычным аудиоисточником.

Поскольку SIP является открытым и широко распространенным голосовым протоколом, такая интеграция может работать со многими платформами IPPBX, системами унифицированных коммуникаций, диспетчерскими системами, SIP-серверами, VoIP-шлюзами, а также облачными или частными голосовыми сетями. Точная проводка и конфигурация могут различаться, но принцип тот же: аналоговый или цифровой аудиосигнал из комнаты преобразуется в SIP-вызов.

Метод первый: Использование SIP-аудиошлюза

Как работает шлюз

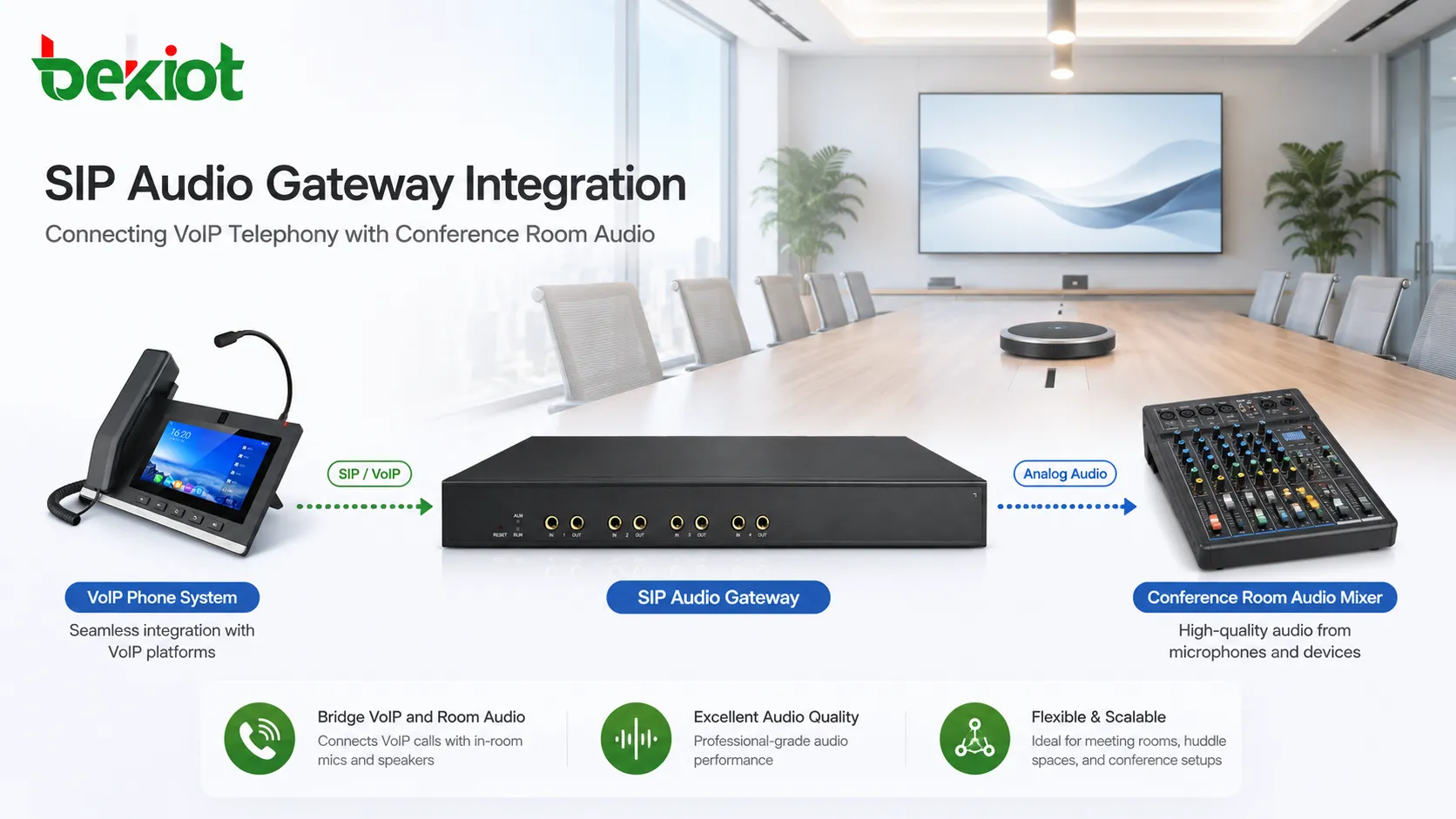

SIP-аудиошлюз обычно является предпочтительным методом для стационарных и профессиональных установок. Он предоставляет интерфейсы ввода и вывода аудио и может регистрироваться в телефонной системе как SIP-абонент. После завершения регистрации аудиосистема конференц-зала становится доступной для набора голосовой точкой.

Например, оператор может набрать номер абонента, назначенный аудиошлюзу. Шлюз может автоматически ответить на вызов, отправить выбранный аудиосигнал из комнаты абоненту и воспроизвести голос абонента через звуковую систему комнаты. Это создает стабильный аудиомост между VoIP-сетью и физическим помещением.

Этот подход особенно полезен, когда в комнату нужно часто звонить, когда требуется автоматический ответ без участия оператора или когда система должна управляться коммуникационной платформой, а не локальным пользователем компьютера.

Типовая логика проводки

Выход AUX, матричный выход или выбранный аудиовыход микшера подключается к аудиовходу SIP-шлюза. Это позволяет микрофонам и выбранному микшером аудиосигналу из комнаты поступать в телефонную систему.

Аудиовыход SIP-шлюза подключается к одному из входных каналов микшера. Это позволяет управлять телефонным аудиосигналом с помощью микшера, как любым другим источником звука. Оператор может регулировать громкость, отключать канал, направлять его на громкоговорители, отправлять на запись или включать в тракт вещания.

В профессиональных средах предпочтительна симметричная аудиопроводка, если она доступна. Симметричное соединение помогает уменьшить помехи, шум и потери сигнала, особенно когда длина кабеля велика или в комнате много электрических устройств, силовых кабелей, усилителей, экранов или управляющего оборудования.

Где этот метод подходит

Метод шлюза подходит для командных центров, залов экстренных совещаний, корпоративных конференц-залов, учебных центров, диспетчерских, правительственных залов заседаний, гостиничных конференц-объектов, промышленных диспетчерских и других стационарных объектов, где система должна надежно работать в течение длительного времени.

Это также хороший выбор, когда проект требует четкого управления абонентами, автоматического ответа, стабильного поведения вызовов, централизованного обслуживания, записи вызовов и интеграции с IPPBX или платформой унифицированных коммуникаций. Поскольку шлюз работает как выделенная SIP-точка доступа, он не зависит от ноутбука пользователя, состояния приложения, звуковой карты или аудионастроек операционной системы.

Метод второй: Использование софтфона

Как работает метод софтфона

Софтфон — это программный телефонный клиент, установленный на компьютере, планшете или мобильном устройстве. Многие системы IPPBX и унифицированных коммуникаций поддерживают регистрацию софтфонов, позволяя устройству работать как SIP-абонент.

В этом методе компьютер с запущенным софтфоном становится мостом между телефонной сетью и аудиосистемой комнаты. Микшер отправляет аудиосигнал комнаты на микрофонный вход, линейный вход, USB-аудиоинтерфейс или внешнюю звуковую карту компьютера. Затем аудиовыход компьютера подключается обратно к одному из входных каналов микшера.

Когда софтфон отвечает или начинает вызов, удаленный абонент может слышать аудиосигнал, отправленный с микшера, в то время как голос абонента возвращается на микшер и воспроизводится через громкоговорители комнаты или выбранные аудиозоны.

Точки подключения, которые следует учитывать

Аудиоинтерфейс компьютера часто отличается от профессионального аудиоинтерфейса микшера. Ноутбук может использовать 3,5-мм аудиоразъем, USB-звуковую карту, Bluetooth-аудиоустройство или внешний аудиоинтерфейс, в то время как микшер может использовать 6,35-мм TRS, XLR, RCA, клеммную колодку или симметричные линейные входы и выходы.

Из-за этого кабель должен быть правильно выбран или изготовлен. Также следует проверить уровень сигнала. Микрофонный вход, линейный вход, выход AUX, выход на наушники и выход на громкоговорители могут иметь разные уровни сигнала и импеданс. Неправильное согласование может вызвать низкую громкость, искажения, эхо, гул или фоновый шум.

Где этот метод полезен

Метод софтфона полезен для временных совещаний, небольших конференц-залов, мобильного развертывания, тестирования, демонстраций, удаленного обучения и проектов, где нет выделенного SIP-аудиошлюза.

Однако он обычно менее подходит для необслуживаемых или критически важных объектов. Стабильность зависит от компьютера, операционной системы, клиента софтфона, звуковой карты, сетевого подключения, состояния питания и действий пользователя. Для долгосрочного профессионального развертывания выделенный SIP-аудиошлюз обычно проще в управлении.

Выбор лучшего метода интеграции

Рекомендуемая архитектура решения

Для стационарной профессиональной системы рекомендуется использовать SIP-аудиошлюз или совместимый с SIP аудиоинтерфейс, подключенный к микшеру или аудиопроцессору. Шлюз регистрируется на IPPBX, SIP-сервере, диспетчерской платформе или платформе унифицированных коммуникаций как обычный абонент.

Когда удаленный пользователь, диспетчер, внешний абонент или мобильный абонент звонит по назначенному номеру, аудиосистема комнаты может присоединиться к вызову. Микшер или аудиопроцессор управляет аудиосигналом со стороны комнаты, в то время как коммуникационная платформа управляет набором, маршрутизацией, разрешениями, соединением вызовов, записью и управлением абонентами.

Для временного или маломасштабного использования софтфон и аудиоинтерфейс компьютера могут быть использованы как быстрое решение. Однако согласование кабелей, конфигурация звуковой карты, регулировка громкости и поведение эха должны быть тщательно протестированы перед реальной эксплуатацией.

Важные соображения по развертыванию

Разделение путей отправки и возврата

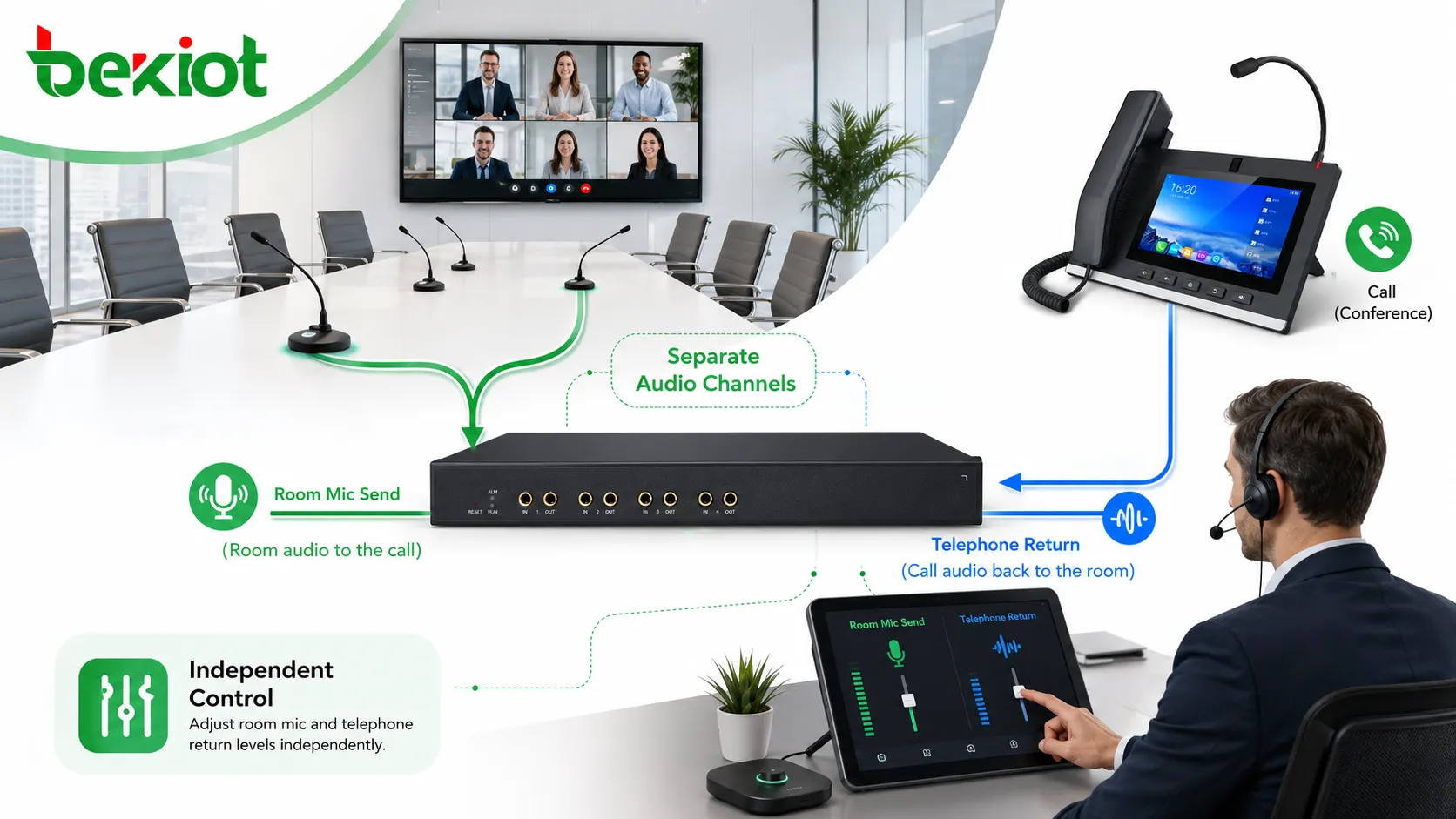

Аудиосигнал, отправляемый с микшера в телефонную систему, и аудиосигнал, возвращаемый из телефонной системы на микшер, должны рассматриваться как два отдельных пути. Это помогает избежать обратной связи, эха и неконтролируемых аудиопетель.

Четкий план маршрутизации должен определять, какие микрофоны отправляются в телефонную систему, должен ли телефонный аудиосигнал возвращаться на громкоговорители комнаты и следует ли исключать какие-либо каналы из выхода mix-minus.

Управление эхом и обратной связью

Если громкоговорители комнаты снова улавливаются микрофонами и отправляются обратно на телефонную сторону, может возникнуть эхо. В больших помещениях проблема может стать более очевидной из-за расстояния до громкоговорителей, отражения в комнате, размещения микрофонов и уровня усиления.

Практическое решение — использование правильной маршрутизации микшера, подавления эха, снижения громкости громкоговорителей рядом с микрофонами, направленных микрофонов или аудиопроцессора для конференций. Для профессиональных установок тестирование должно проводиться с реальными микрофонами, реальными громкоговорителями и реальными сценариями вызовов.

Согласование уровней сигнала и разъемов

Профессиональные аудиоустройства и потребительские компьютерные интерфейсы не всегда используют одинаковый уровень сигнала. Симметричный выход микшера может не соответствовать напрямую микрофонному входу компьютера. Неправильное согласование может вызвать шум, клиппинг, слабый аудиосигнал или нестабильную громкость.

Перед окончательной установкой проверьте, является ли интерфейс симметричным или несимметричным, микрофонным или линейным уровнем, моно или стерео, а также тип разъема — XLR, TRS, RCA, 3,5 мм, клеммная колодка или другой формат.

Настройка сети и SIP

Аудиоподключение — лишь часть решения. SIP-точка доступа также должна правильно регистрироваться на коммуникационной платформе. Сеть должна обеспечивать передачу SIP-сигнализации и RTP-медиа между шлюзом или софтфоном и IPPBX, SIP-сервером или диспетчерской платформой.

Для частных сетей это обычно просто. Для развертывания между площадками могут потребоваться VPN, SBC, обход NAT, правила брандмауэра или защищенная SIP-конфигурация. Команда проекта должна подтвердить планирование номеров абонентов, совместимость кодеков, режим DTMF, интервал регистрации, режим транспорта и путь медиа перед вводом в эксплуатацию.

Если система используется для экстренного управления или оперативного диспетчерского обслуживания, надежность сети становится более важной. Резервные сетевые каналы, резервное питание, стабильные коммутаторы и четкое планирование IP-адресов могут снизить риск прерывания вызовов во время важных совещаний или чрезвычайных ситуаций.

Ввод в эксплуатацию и приемочные испытания

После завершения проводки и SIP-регистрации систему следует протестировать в реальных условиях эксплуатации. Базовый тест должен включать входящие вызовы, исходящие вызовы, автоматический ответ, захват микрофонов комнаты, возврат телефонного аудиосигнала, управление отключением звука, регулировку громкости и стабильность длительных вызовов.

Установщик также должен проверить, может ли абонент четко слышать говорящего в комнате, может ли комната четко слышать абонента, а также наличие эха, обратной связи, задержки, клиппинга или фонового шума. Тестирование не должно ограничиваться одним коротким вызовом. Следует проверить различные положения микрофонов, уровни громкоговорителей и расстояния до говорящего.

Для проектов, связанных с записью, вещанием или диспетчерской связью, приемочное тестирование также должно подтверждать, включен ли телефонный аудиосигнал в правильный выходной тракт, правильно ли записывается аудиосигнал комнаты и могут ли экстренные или приоритетные вызовы обрабатываться в соответствии с запланированным рабочим процессом.

Использование той же логики с аудиопроцессорами

Многие современные переговорные комнаты больше не используют традиционный аналоговый микшер. Вместо этого они используют аудиопроцессор для конференций, DSP, матричный процессор или цифровую аудиосистему. Принцип интеграции остается аналогичным.

Процессор обеспечивает аудиовыход для телефонной системы и получает возвращаемый телефонный аудиосигнал через входной канал. Разница в основном заключается в типе интерфейса, конфигурации маршрутизации, возможности подавления эха и способе программного управления.

Для проектов, включающих унифицированные коммуникации, диспетчерскую связь, экстренное управление или гибридные совещания, это делает аудиопроцессор важной частью общего голосового решения. Он может более централизованно управлять микрофонами, громкоговорителями, записью, удаленными абонентами и маршрутизацией аудиосигнала в комнате.

Обслуживание и долгосрочная эксплуатация

После сдачи системы номер абонента, SIP-учетная запись, схема проводки, имя канала микшера, тип кабеля и логика маршрутизации должны быть четко задокументированы. Это поможет будущим группам обслуживания понять, как соединены телефонная и аудиосистемы.

Для стационарных установок полезно маркировать канал микшера, используемый для возврата телефонного аудиосигнала, и выход, используемый для отправки телефонного аудиосигнала. Это снижает риск случайного изменения громкости или удаления кабеля при последующем обслуживании комнаты.

Также рекомендуется периодическое тестирование, особенно в командных центрах, залах экстренных совещаний и объектах, где система не используется каждый день, но должна работать немедленно при необходимости. Короткий запланированный тестовый вызов может подтвердить, что SIP-регистрация, аудиотракт, выход на громкоговорители и захват микрофонов остаются в норме.

Часто задаваемые вопросы

Можно ли подключить телефонную систему напрямую к микшеру?

Обычно не следует подключать напрямую без устройства преобразования аудио или пути через софтфон. Телефонная система использует SIP-сигнализацию и голосовые кодеки, тогда как микшер использует аналоговые или цифровые аудиосигналы. Для соединения двух систем требуется шлюз, софтфон или совместимый интерфейс.

Обязательно ли симметричное аудиоподключение?

Это не всегда обязательно, но рекомендуется для профессиональных помещений, длинных кабельных линий или электрически зашумленных сред. Симметричная проводка может уменьшить помехи и повысить стабильность аудиосигнала.

Может ли это решение работать с системой экстренного управления?

Да. Тот же метод интеграции может использоваться в залах экстренного управления, диспетчерских центрах и контрольных комнатах. Телефонная платформа может подключать полевые вызовы, внешние линии, SIP-абонентов или мобильных пользователей к аудиосистеме комнаты.

Что следует протестировать перед сдачей?

Систему следует протестировать на соединение вызовов, захват микрофонов комнаты, возврат телефонного аудиосигнала, эхо, обратную связь, уровень громкости, автоматический ответ, поведение маршрутизации и стабильность в течение длительного времени. Если требуется запись или диспетчерская связь, эти рабочие процессы также должны быть протестированы.
