Аналоговый телефонный адаптер, обычно называемый ATA, — это устройство, которое подключает традиционные аналоговые телефоны, факсимильные аппараты, дверные телефоны, панели сигнализации, модемы или устаревшие голосовые терминалы к коммуникационной сети на базе IP. Он выполняет преобразование между аналоговыми телефонными сигналами с одной стороны и пакетной VoIP-связью с другой.

В типовом развертывании аналоговое устройство подключается к порту FXS на адаптере. Затем ATA регистрируется на IP PBX, размещённой VoIP-платформе, SIP-сервере или у оператора через Ethernet либо широкополосный доступ. При совершении вызова аналоговый звук, набранные цифры, сигналы звонка и состояния линии преобразуются в сигнализацию SIP и медиапотоки RTP.

Почему это устройство всё ещё важно в IP-сетях

Многие организации перешли на SIP, облачную телефонию и платформы IP PBX, но не каждый терминал готов стать полностью IP-устройством. Существующие аналоговые телефоны всё ещё могут использоваться в гостевых номерах, лифтах, складах, общественных зонах, помещениях охраны, цехах, стойках обслуживания и удалённых площадках. Факсы, дозвонщики сигнализации, лифтовые телефоны и специальные терминалы также могут зависеть от аналоговых интерфейсов.

Адаптер обеспечивает миграционный мост. Он позволяет сохранять устаревшее оборудование в эксплуатации, пока ядро коммуникационной сети переходит на IP. Это исключает необходимость одновременной замены всех терминалов и даёт больше гибкости при поэтапной модернизации.

Архитектурная ценность устройства заключается в преобразовании интерфейсов. Оно скрывает сложность IP от аналоговых устройств и скрывает поведение аналоговой линии от VoIP-платформы. Аналоговое устройство работает так, будто подключено к телефонной линии, а IP-сеть видит SIP-терминал или голосовой шлюз.

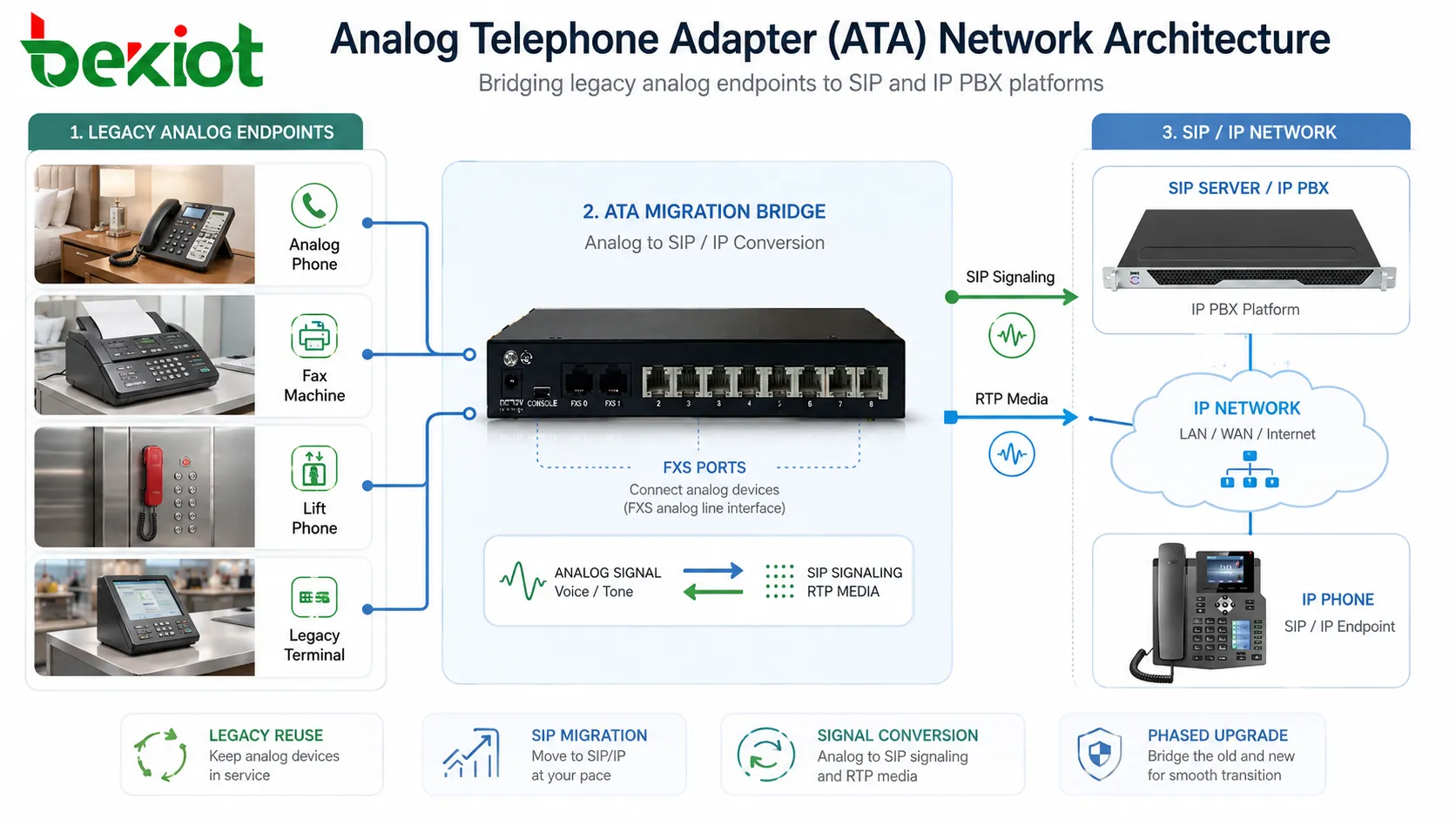

От медной абонентской линии к пакетной сети

Аналоговая сторона адаптера ведёт себя как небольшой поставщик телефонной линии. Она подаёт питающее напряжение, определяет снятие и укладку трубки, генерирует напряжение звонка, принимает цифры DTMF, выдаёт гудок набора и передаёт звук голосовой полосы к подключённому устройству и обратно.

IP-сторона работает через Ethernet или другую пакетную сеть. Она отправляет SIP-сообщения для регистрации, установления вызова, завершения вызова, аутентификации и управления функциями. После установления вызова она передаёт RTP-пакеты с голосовым медиапотоком.

Таким образом, адаптер находится на границе двух миров. Один основан на электрических состояниях линии и звуковых тонах. Другой основан на IP-адресах, транспорте UDP или TCP, SIP-сообщениях, кодеках, буферах джиттера, прохождении NAT и качестве сети.

Основные уровни архитектуры

Поведение аналогового порта

Интерфейс FXS

Большинство адаптеров предоставляет порты FXS. Порт FXS подключается к аналоговому телефону или подобному терминалу и обеспечивает ожидаемые устройством параметры линии. Он выдаёт гудок набора, напряжение звонка, ток шлейфа и определяет состояние на линии.

Когда пользователь снимает трубку, порт FXS фиксирует состояние снятия. Затем адаптер принимает набранные цифры и готовит SIP-вызов согласно своему плану набора.

Гудок набора и звонок

Адаптер локально генерирует тональные сигналы. Гудок набора, контроль посылки вызова, сигнал занято, сигнал ошибки и сигнал ожидания вызова могут формироваться самим устройством в зависимости от конфигурации и региональных настроек.

Звонок также создаётся на аналоговом порту. Адаптер должен обеспечить достаточное напряжение и каденцию звонка для подключённого устройства. Это важно при подключении старых телефонов, аппаратов с механическим звонком или нескольких аналоговых нагрузок.

идентификатор вызывающего абонента и линейная сигнализация

Аналоговый идентификатор вызывающего абонента может передаваться в формате FSK или DTMF в зависимости от региона и типа терминала. Адаптер получает информацию о вызывающем из SIP-сигнализации и преобразует её в аналоговый сигнал идентификатор вызывающего абонента для подключённого устройства.

Инверсия линии, поведение полярности, кратковременный сброс рычага, индикация ожидающего сообщения и другие аналоговые функции также могут поддерживаться в зависимости от модели и конфигурации.

Цифровая обработка голоса

После входа аналогового звука в устройство он дискретизируется, кодируется, пакетируется и передаётся как RTP-медиа. Для входящего звука выполняется обратный процесс. Адаптер принимает RTP-пакеты, декодирует их, преобразует в аналоговый звук и отправляет сигнал на телефонный порт.

Выбор кодека влияет на полосу, качество и совместимость. Обычные голосовые кодеки могут включать G.711, G.729, G.722 или другие варианты в зависимости от платформы. G.711 часто предпочитают для факса и устаревших модемоподобных приложений, поскольку он лучше сохраняет сигнал голосовой полосы.

Подавление эха также важно. Аналоговые интерфейсы могут создавать эхо из-за гибридных схем, несоответствия импеданса, состояния кабеля и конструкции терминала. Хорошо настроенный адаптер уменьшает эхо до того, как оно станет заметным удалённому пользователю.

Регистрация SIP и управление вызовами

Регистрация учётной записи

Адаптер обычно регистрирует одну или несколько SIP-учётных записей на сервере регистрации. Каждый аналоговый порт может сопоставляться с отдельным внутренним номером, пользовательской учётной записью или сервисным номером. Некоторые устройства поддерживают несколько профилей, чтобы разные порты могли подключаться к разным SIP-платформам.

Регистрация позволяет IP PBX или оператору знать, где сейчас доступен адаптер. Если регистрация не выполнена, входящие вызовы могут не достигнуть аналогового терминала.

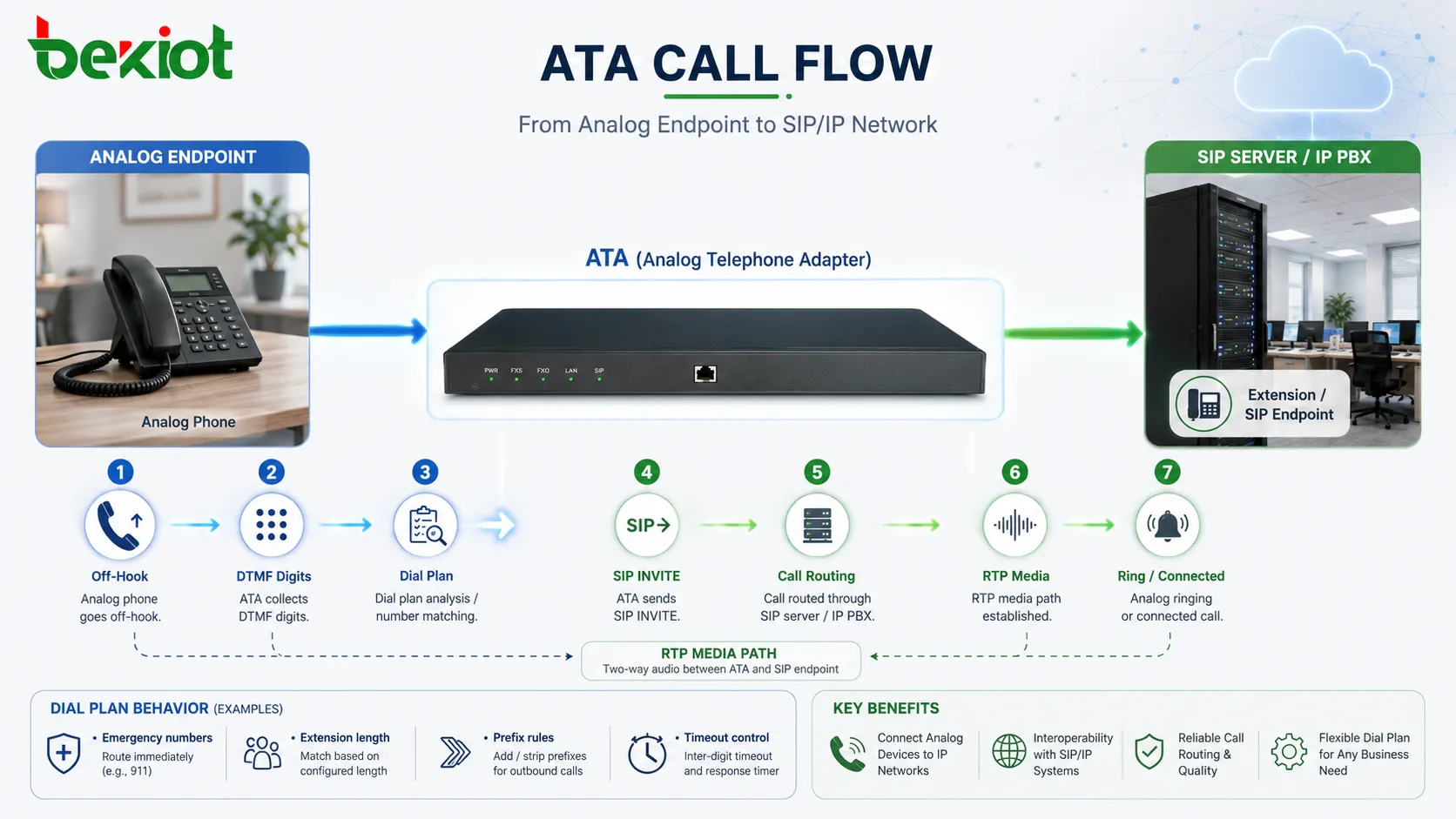

Установление исходящего вызова

Когда пользователь набирает номер, адаптер собирает цифры согласно плану набора. Когда номер совпадает с правилом или наступает тайм-аут, устройство отправляет SIP INVITE на настроенный прокси или сервер.

Затем SIP-сервер маршрутизирует вызов на другой внутренний номер, транк, PSTN-шлюз, голосовую почту, контакт-центр или внешний пункт назначения. В этом процессе аналоговый пользователь видит только обычное поведение набора.

Доставка входящего вызова

Когда входящий SIP-вызов поступает на адаптер, устройство решает, какой аналоговый порт должен звонить. Оно генерирует напряжение звонка на этом порту и может передать аналоговый идентификатор вызывающего абонента перед звонком согласно региональным правилам тайминга.

После ответа пользователя адаптер отправляет корректный SIP-ответ и начинает обмен RTP-медиа.

План набора и обработка номеров

План набора является критической частью поведения адаптера. Он определяет, какие шаблоны цифр допустимы, как долго устройство ждёт дополнительные цифры, нужно ли добавлять или удалять префиксы и какие вызовы должны маршрутизироваться немедленно.

Плохой план набора вызывает медленный дозвон, неверную маршрутизацию, отказ экстренных номеров или путаницу у пользователей. Например, если адаптер слишком долго ждёт перед отправкой вызова, пользователи могут считать устройство неисправным. Если он отправляет цифры слишком рано, неполные номера могут быть направлены неправильно.

Планы набора должны учитывать местные правила нумерации, длину внутренних номеров, экстренные номера, префиксы выхода на транк, правила международного набора и сервисные коды, например доступ к голосовой почте или перехват вызова.

Варианты размещения в сети

Развёртывание в локальной LAN

В локальном офисе или объекте адаптер может подключаться к той же LAN, что и IP PBX или голосовой сервер. Обычно это самая простая топология, потому что задержка низкая, NAT может отсутствовать, а QoS управляется внутри локальной сети.

Голосовые VLAN часто применяются для отделения голосового трафика от обычного трафика данных. Это повышает управляемость и снижает риск влияния перегрузки на качество вызова.

Подключение удалённой площадки

Удалённые филиалы могут подключать адаптеры к центральной SIP-платформе через VPN, частную WAN, MPLS, SD-WAN или защищённый интернет-доступ. Это позволяет аналоговым телефонам или устройствам филиала пользоваться центральной системой вызовов.

Удалённое внедрение требует внимания к полосе, задержке, потере пакетов, прохождению NAT, резервным маршрутам и локальной живучести при отказе WAN-канала.

Доступ к размещённой VoIP-платформе

Небольшие офисы и распределённые площадки могут подключаться напрямую к размещённому VoIP-провайдеру. В этой модели адаптер регистрируется через интернет на платформе провайдера.

Безопасность и стабильность становятся особенно важными. Рекомендуются сильные пароли, TLS при поддержке, правила межсетевого экрана, обновления прошивки и конфигурация, одобренная провайдером.

Гибридная архитектура шлюза и PBX

В некоторых средах адаптер используют вместе с аналоговыми шлюзами, серверами IP PBX, SBC и PSTN-транками. Адаптер обслуживает отдельные аналоговые конечные точки, а более крупные шлюзы работают с группами линий или транками.

Такая гибридная архитектура распространена при миграции, когда часть сервисов остаётся аналоговой, а центральная маршрутизация вызовов переходит на SIP.

Качество обслуживания и стабильность речи

Голосовой трафик чувствителен к задержке, джиттеру и потере пакетов. Адаптер может поддерживать маркировку DSCP, тегирование VLAN, настройку буфера джиттера, конфигурацию диапазона RTP-портов и выбор кодека для повышения стабильности вызовов.

QoS также должен поддерживаться коммутаторами, маршрутизаторами, межсетевыми экранами и WAN-оборудованием. Маркировка пакетов на адаптере полезна только тогда, когда сеть учитывает эти метки.

Время пакетизации влияет на баланс между полосой и задержкой. Более крупные пакеты уменьшают служебные расходы, но могут увеличивать задержку и ухудшать воспринимаемое качество при потерях. Меньшие пакеты улучшают отзывчивость, но требуют больше полосы.

NAT, межсетевой экран и прохождение SIP

Адаптеры часто работают за маршрутизаторами или межсетевыми экранами. SIP-сигнализация может содержать частные IP-адреса, недоступные из публичной сети. RTP-медиа может не работать, даже если регистрация выглядит успешной.

Типичные решения включают пакеты поддержания NAT, STUN, исходящий прокси, SBC, VPN, статическое отображение портов и обработку NAT на стороне провайдера. Лучший подход зависит от того, локальная ли платформа, размещённая или работающая через управляемую WAN.

Правила межсетевого экрана должны разрешать необходимые порты SIP-сигнализации и RTP-медиа. Случайное открытие широких диапазонов портов создаёт риск безопасности, а слишком строгие правила могут блокировать вызовы или вызывать односторонний звук.

Поддержка факса, сигнализации и устаревших устройств

Факсы и панели сигнализации чувствительнее обычных голосовых вызовов. Они могут зависеть от тонов, тайминга, модемного согласования или характеристик линии, которые не всегда хорошо проходят через пакетные сети.

Факс-релей T.38 может улучшить передачу, если поддерживается адаптером и сервисной платформой. Если T.38 недоступен, можно использовать сквозную передачу G.711, но качество сети должно быть стабильным.

Дозвонщики сигнализации, лифтовые телефоны, POS-терминалы и модемные устройства следует тщательно тестировать. Одни могут работать надёжно, другим потребуются выделенные аналоговые линии, специализированные шлюзы или обновлённые способы связи.

ATA может продлить срок службы аналогового оборудования, но не заставляет каждое устаревшее устройство идеально работать по IP. Чем чувствительнее устройство к таймингу, тем больше тестирования требуется.

Автоматическое конфигурирование и удалённое управление

Крупные внедрения требуют повторяемой конфигурации. Ручная настройка подходит для нескольких единиц, но становится неэффективной, когда сотни адаптеров используются в гостиницах, кампусах, филиалах, лифтах или сервисных объектах.

Автоматическое конфигурирование может использовать конфигурационные файлы, параметры DHCP, загрузки HTTPS, платформы управления производителя, TR-069 или централизованные шаблоны в зависимости от возможностей устройства. Это помогает стандартизировать SIP-аккаунты, планы набора, кодеки, региональные тоны, версии прошивки и настройки безопасности.

Удалённое управление должно быть защищено. Пароли по умолчанию, открытые веб-интерфейсы, устаревшие прошивки и небезопасные URL автоматического конфигурирования создают серьёзные риски.

Архитектура безопасности

Защита учётной записи SIP

SIP-учётные данные должны быть уникальными, сильными и защищёнными. Если злоумышленник получит доступ к аккаунту адаптера, он может зарегистрировать несанкционированные конечные точки, выполнять мошеннические звонки или нарушить сервис.

Ограничение частоты, ограничения по IP, блокировка аккаунта, мониторинг регистрации и строгий контроль автоматического конфигурирования снижают риск.

Безопасность транспорта

TLS может защищать SIP-сигнализацию при поддержке. SRTP может защищать голосовое медиа, если поддерживается обеими сторонами. Эти функции полезны, когда трафик проходит через недоверенные сети.

Шифрование следует планировать вместе с управлением сертификатами, совместимостью терминалов и процедурами диагностики.

Контроль доступа к управлению

Интерфейс управления не должен без необходимости открываться в публичный интернет. Доступ следует ограничивать сетевой политикой, VPN, сильной аутентификацией и ролевым администрированием, если оно доступно.

Резервные копии конфигурации также нужно защищать, поскольку они могут содержать SIP-аккаунты или сведения о сети.

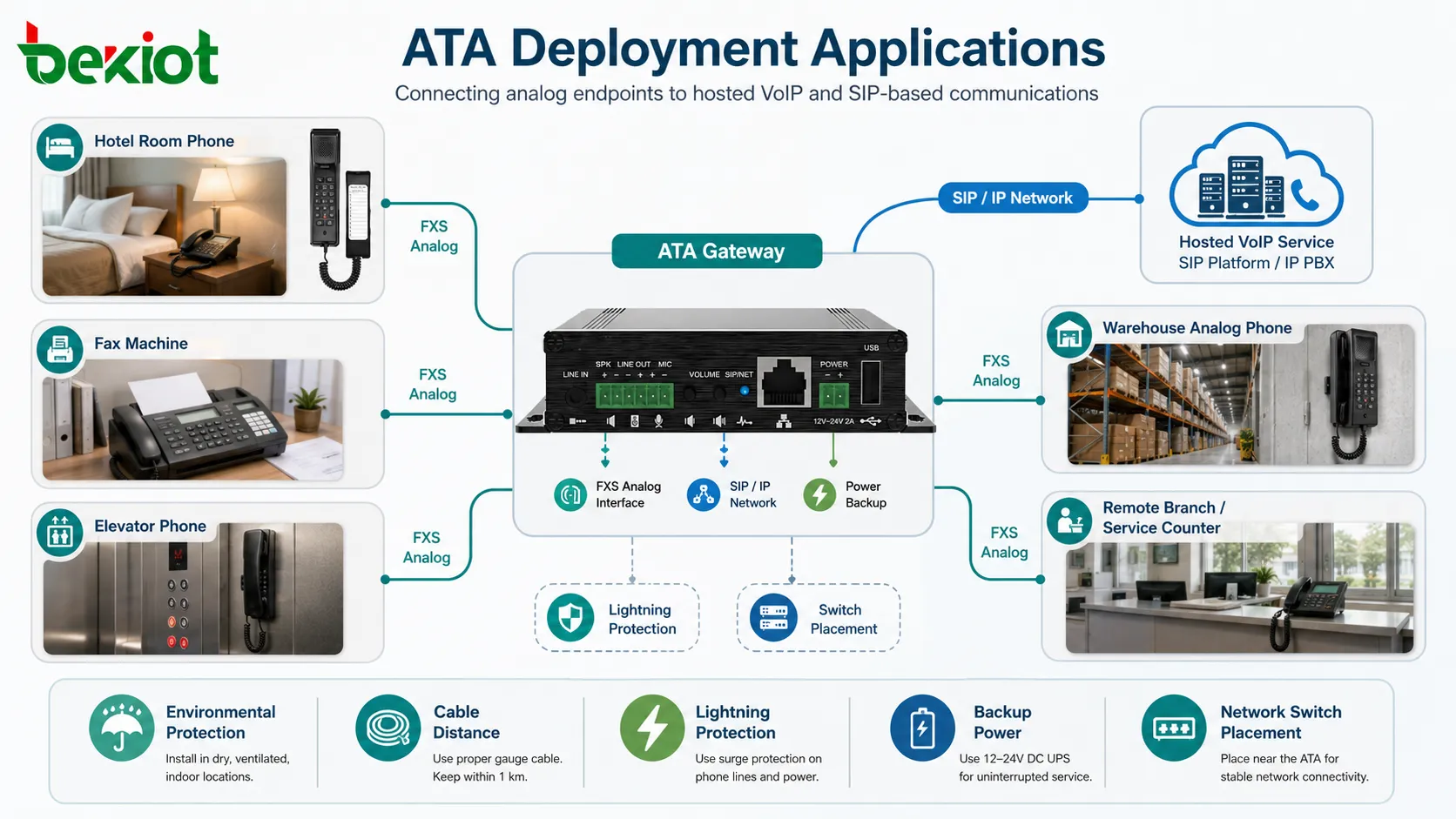

Применение в реальных внедрениях

Гостиницы и гостевые номера

Гостиницы часто используют адаптеры для подключения аналоговых телефонов в номерах к IP-системам гостиничной PBX. Это позволяет сохранить существующие телефоны при модернизации центральной телефонной платформы.

Важны индикация ожидающего сообщения, набор стойки регистрации, экстренные вызовы, сопоставление номеров комнат, интеграция будильников и доступ для обслуживания.

Линии лифта и экстренной связи

Лифтовые телефоны и сервисные телефоны помощи могут подключаться через адаптеры, если система связи здания основана на IP. Эти линии требуют надёжного питания, понятной идентификации местоположения и регулярных функциональных проверок.

Экстренное применение должно проектироваться по местным требованиям и не должно зависеть от нестабильных широкополосных каналов без резервного плана.

Факс и устаревшие офисные устройства

Многие офисы всё ещё используют факсы, аналоговые конференц-телефоны, аналоговые беспроводные телефоны или устаревшие устройства. Адаптер может подключить их к современной SIP-платформе без немедленной замены.

Факс нужно тестировать с реальными адресатами, потому что совместимость зависит от кодека, качества сети, поддержки провайдера и поведения T.38.

Склады и промышленные вспомогательные зоны

Аналоговые телефоны могут оставаться полезными на складах, постах охраны, ремонтных участках, погрузочных зонах и в технических помещениях. Адаптеры подключают эти точки к той же VoIP-системе, что и офисные телефоны.

В таких зонах следует учитывать защиту от окружающей среды, длину кабеля, грозозащиту, резервное питание и размещение сетевого коммутатора.

Эксплуатационная диагностика

Нет регистрации

Если адаптер не регистрируется, проверьте адрес SIP-сервера, имя пользователя, пароль, домен аутентификации, DNS, сетевой шлюз, VLAN, межсетевой экран, транспортный протокол и состояние аккаунта.

Захват пакетов или SIP-журналы быстро покажут, отправляет ли устройство запросы REGISTER и какой ответ получает.

Односторонний звук

Односторонний звук часто указывает на проблемы RTP-пути. Частые причины — NAT, правила межсетевого экрана, неверные диапазоны RTP-портов, частные IP-адреса в SIP-сообщениях или заблокированный UDP-трафик.

Тестирование в той же LAN помогает отделить проблемы конфигурации устройства от проблем WAN или межсетевого экрана.

Аналоговый телефон не звонит

Если входящие вызовы приходят, но телефон не звонит, проверьте способность выдавать напряжение звонка, нагрузку REN, сопоставление портов, тайминг идентификатор вызывающего абонента, состояние кабеля, совместимость аналогового телефона и правильность вызываемого порта.

Старые телефоны с механическим звонком могут требовать большей мощности звонка, чем современные электронные телефоны.

Плохое качество речи

Плохое качество может быть вызвано потерей пакетов, джиттером, слабой полосой, эхом, неправильным кодеком, несоответствием усиления, акустической обратной связью или проблемами аналоговой проводки.

Проверяйте обе стороны адаптера. Сетевая проблема и проблема аналоговой линии могут давать похожие жалобы пользователей.

Сбой факса

Проблемы факса могут возникать из-за отключённого T.38, несовместимых провайдеров, потери пакетов, настроек эхоподавления, неверного кодека, джиттера или чрезмерной задержки.

Короткие тестовые факсы могут проходить, а длинные документы — срываться. Тестирование должно включать реалистичную длину документов и разные типы получателей.

Контрольный список выбора и проектирования

Начните с количества и типа необходимых аналоговых портов. Один настольный телефон, группа телефонов в номерах, факс-линия и лифтовый телефон могут требовать разных портов и функций.

Проверьте совместимость с целевой SIP-платформой. Уточните метод регистрации, поддержку кодеков, T.38, формат идентификатор вызывающего абонента, поведение плана набора, TLS, SRTP, способ автоматического конфигурирования и поддержку отказоустойчивости.

Проверьте доступность питания и сети. Некоторые адаптеры питаются от локальных блоков питания, другие могут поддерживать PoE в зависимости от модели. Критические конечные точки могут требовать ИБП или резервного питания.

Спланируйте аналоговую проводку. Длина кабеля, нагрузка REN, шум, заземление, воздействие импульсных перенапряжений и качество кросс-соединений могут влиять на работу.

Задокументируйте каждый порт. У каждой аналоговой линии должны быть понятный внутренний номер, физическое место, тип подключённого устройства, SIP-аккаунт, резервный маршрут и ответственный за обслуживание.

Лучшая архитектура ATA — это не просто подключение старого телефона к VoIP. Она сохраняет ожидаемое аналоговое поведение и одновременно выполняет требования IP-сети по надёжности, безопасности и управляемости.

Частые вопросы

Может ли ATA подключить дисковый телефон?

Некоторые адаптеры могут поддерживать импульсный набор, но многие поддерживают только DTMF. Совместимость с дисковым телефоном следует проверить до внедрения.

Сколько аналоговых устройств можно подключить к одному порту?

Это зависит от мощности звонка порта и суммарной нагрузки REN подключённых устройств. Слишком много устройств на одном порту может помешать нормальному звонку.

Можно ли маршрутизировать экстренные вызовы через адаптер?

Могут, но экстренная маршрутизация должна быть тщательно спланирована. Нужно проверить информацию о местоположении, резервное питание, надёжность сети и местные нормы.

Почему аналоговый телефон звонит, но не показывает идентификатор вызывающего абонента?

Может быть неверен формат идентификатор вызывающего абонента, региональная настройка, тайминг перед звонком, совместимость телефона или сопоставление SIP-информации о вызывающем.

Размещать адаптер рядом с телефонами или рядом с сетевыми коммутаторами?

Размещайте их там, где практичны и качество аналогового кабеля, и доступ к сети. Длинные аналоговые линии могут ловить шум, а плохое сетевое размещение может создавать проблемы пакетов или питания.
