Во многих проектах по развертыванию сетей, особенно в системах аудио-видео связи, платформах безопасности наблюдения, удаленном доступе к устройствам, IP-шлюзах и корпоративных интранет-средах, NAT является одной из наиболее распространенных технологий, обеспечивающих успешное соединение. NAT (Network Address Translation) позволяет устройствам, использующим частные IP-адреса внутри локальной сети, взаимодействовать с внешними сетями через один или несколько публичных IP-адресов.

Для системных планировщиков NAT — это не просто функция маршрутизатора. Это практичный метод проектирования сети для решения проблемы нехватки IPv4-адресов, защиты внутренних сетевых структур и обеспечения внешнего доступа к выбранным внутренним службам. При правильном использовании NAT помогает камерам, видеошлюзам, голосовым платформам, серверам и системам управления взаимодействовать через частные и публичные сети, не подвергая каждое внутреннее устройство прямому доступу в Интернет.

Почему трансляция адресов необходима в реальных проектах

Большинство корпоративных, промышленных, кампусных сетей и сетей малого бизнеса используют внутренние частные IP-адреса. Эти адреса подходят для связи в LAN, но не могут напрямую маршрутизироваться в публичном Интернете. Общие диапазоны частных адресов включают 10.0.0.0/8, 172.16.0.0/12 и 192.168.0.0/16. Устройства в этих диапазонах могут взаимодействовать внутри локальной сети, но внешние пользователи не могут напрямую подключиться к ним, если не настроены дополнительные правила маршрутизации или трансляции.

Здесь NAT становится важным. Он преобразует частные IP-адреса в публичные IP-адреса или преобразует обращенные к публичной сети запросы обратно во внутренние частные адреса. Простыми словами, когда внутреннему устройству требуется доступ в Интернет, устройство NAT заменяет исходный частный IP-адрес на публичный IP-адрес. Когда ответ возвращается, устройство NAT проверяет свою запись трансляции и пересылает пакет обратно правильному внутреннему устройству.

В проектах аудио-видео связи это особенно полезно. Видеошлюз может быть развернут внутри частной LAN, в то время как камеры, кодировщики, терминалы интеркома или клиенты управления также остаются во внутренней сети. Если удаленной платформе или пользователю требуется доступ к этим службам через Интернет, правила NAT могут отобразить необходимые порты служб с публичного IP-адреса на внутреннее устройство.

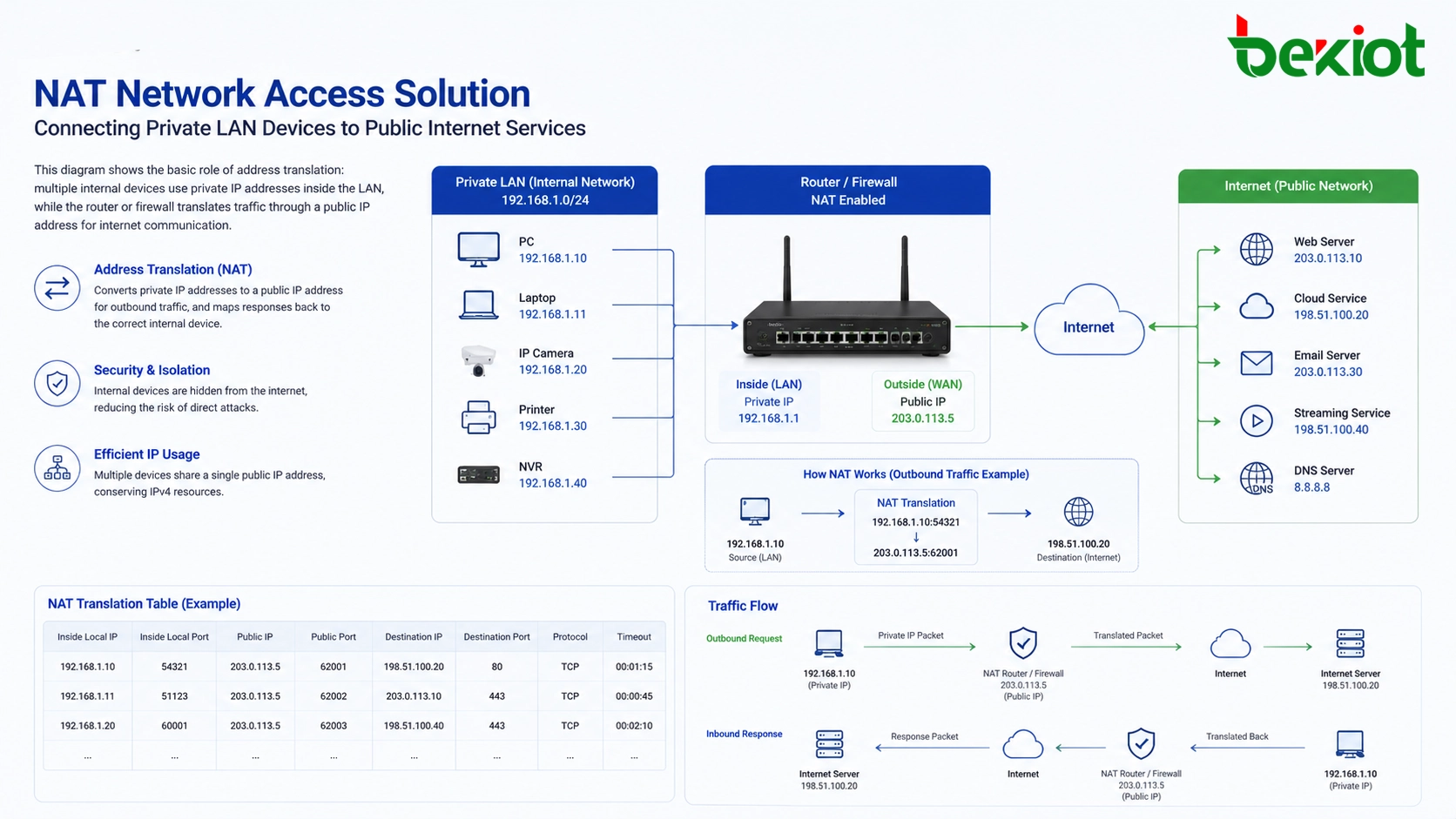

Как работает трансляция пакетов

NAT обычно работает на маршрутизаторе, межсетевом экране, шлюзе безопасности или устройстве широкополосного доступа. Его основная задача — изменять IP-адрес и, во многих случаях, номер порта в заголовке сетевого пакета. Это позволяет внутренним и внешним сетям обмениваться трафиком, даже если их адресные пространства различны.

Когда устройство внутри LAN отправляет трафик в Интернет, устройство NAT заменяет исходный частный IP-адрес отправителя своим публичным IP-адресом. Оно также может заменить исходный номер порта на новый номер порта. Затем оно записывает связь в таблицу NAT. Эта таблица необходима, поскольку она сообщает устройству NAT, какой внешний сеанс принадлежит какому внутреннему устройству.

Когда возвращаемый трафик достигает публичного IP-адреса, устройство NAT проверяет таблицу NAT. Если существует соответствующая запись, оно перезаписывает адрес назначения и порт назначения обратно на исходное внутреннее устройство и пересылает пакет в LAN. Без этой записи трансляции устройство NAT не будет знать, куда должен идти возвращаемый пакет.

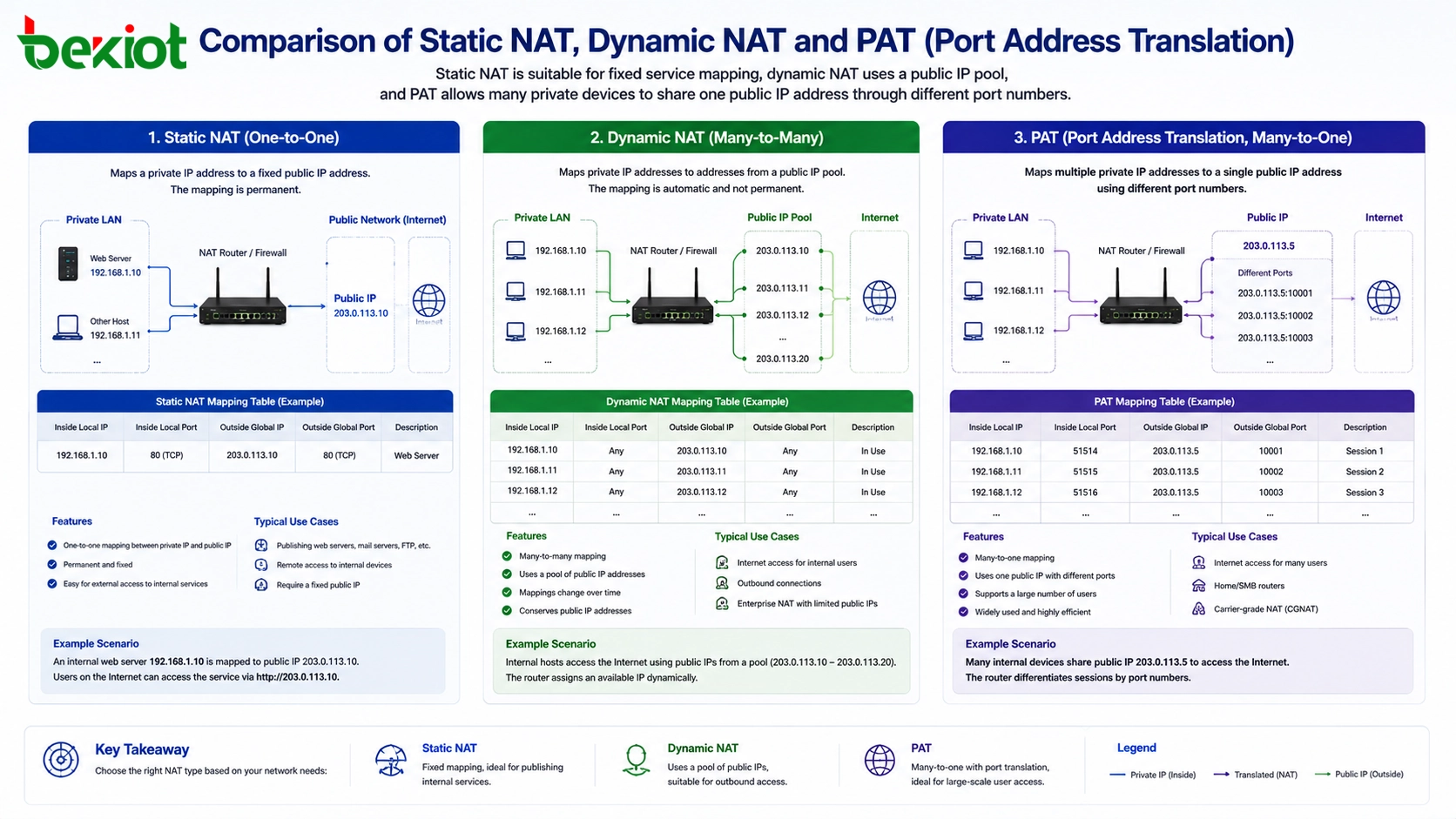

Общие режимы трансляции, используемые при развертывании

NAT имеет несколько распространенных форм. Каждая форма подходит для различных сетевых требований, количества устройств и моделей доступа к службам. Понимание этих режимов помогает проектным группам выбрать правильную архитектуру вместо использования одного правила для каждой ситуации.

Статический NAT

Статический NAT создает фиксированное отображение "один-к-одному" между частным IP-адресом и публичным IP-адресом. Этот метод полезен, когда к внутреннему устройству необходимо получать доступ извне предсказуемым образом, например, к серверу, шлюзу, видеоплатформе или узлу службы связи.

Преимущество статического отображения — ясность. Внешний адрес всегда указывает на одно и то же внутреннее устройство. Недостатком является большее потребление публичных IP-ресурсов, поскольку каждому отображаемому внутреннему устройству обычно требуется соответствующий публичный адрес.

Динамический NAT

Динамический NAT отображает частные IP-адреса в пул публичных IP-адресов. Когда внутреннему устройству необходимо связаться с внешней сетью, устройство NAT назначает доступный публичный IP-адрес из пула. Когда сеанс завершается, публичный адрес может быть освобожден и использован другим устройством.

Этот метод более гибкий, чем статический NAT, но он по-прежнему зависит от размера доступного пула публичных IP-адресов. Он подходит для сред, где многим устройствам требуется исходящий доступ, но не каждому устройству нужен постоянный публичный адрес.

Трансляция адресов портов (Port Address Translation, PAT)

Трансляция адресов портов, также называемая PAT, NAPT или перегрузкой NAT, отображает несколько частных IP-адресов в один публичный IP-адрес, используя разные номера портов. Это самый распространенный метод NAT в домашних сетях, небольших офисах и многих корпоративных сетях доступа.

С помощью PAT многие внутренние устройства могут использовать один публичный IP-адрес для доступа в Интернет. Устройство NAT различает разные сеансы, используя разные транслированные номера портов. Эта конструкция значительно снижает потребность в публичных IPv4-адресах и является одной из главных причин широкого распространения NAT.

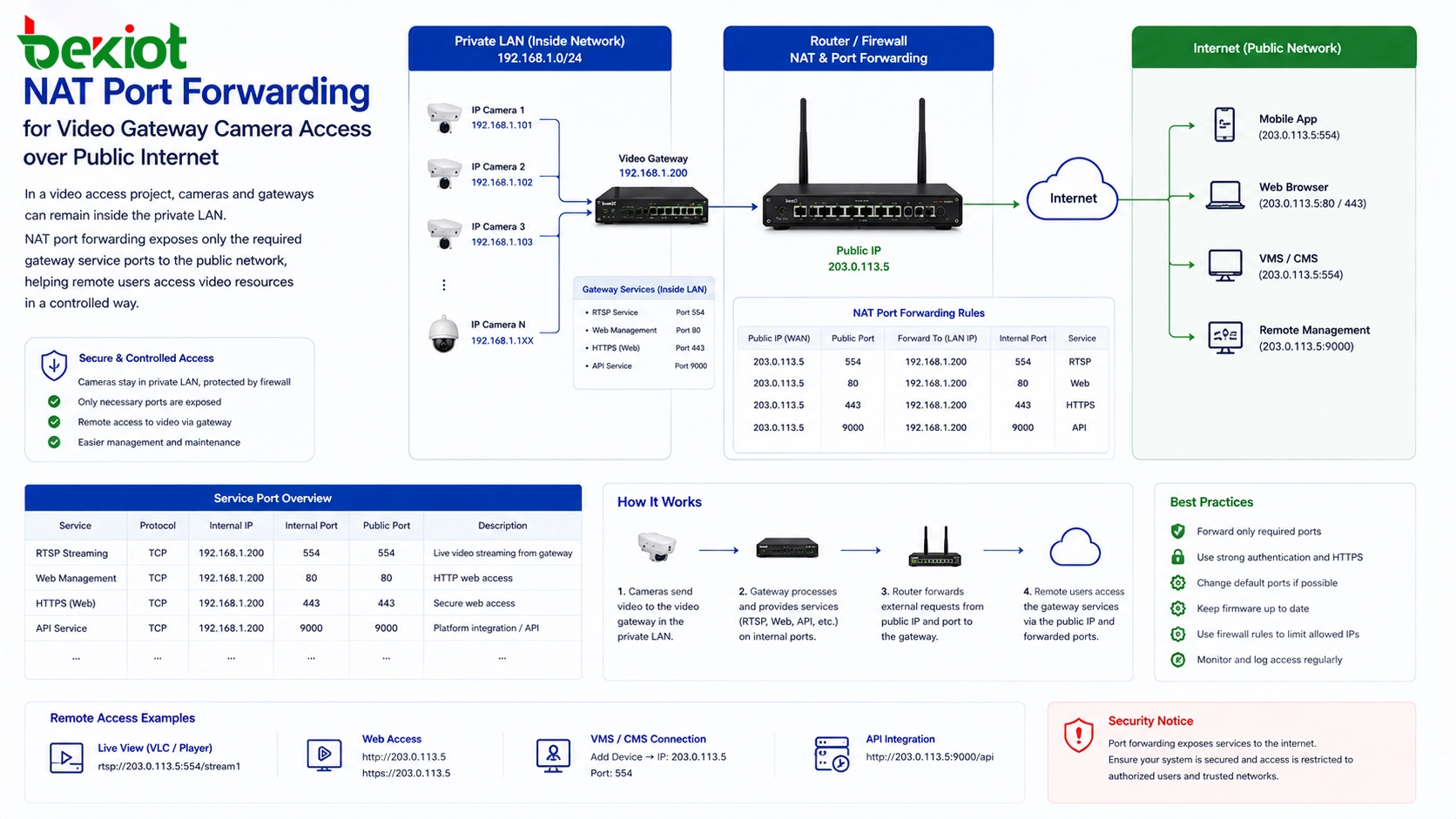

Как переадресация портов помогает удаленному доступу

Переадресация портов — одно из самых практичных применений NAT в инженерных проектах. Она позволяет внешним пользователям получать доступ к службе внутри частной сети, подключаясь к публичному IP-адресу и указанному порту. Затем маршрутизатор или межсетевой экран пересылает этот запрос на правильное внутреннее устройство и внутренний порт службы.

Например, видеошлюз может быть установлен внутри LAN с адресом 192.168.1.100. Камеры подключены к той же внутренней сети, и шлюз локально собирает или управляет видеопотоками. Если пользователям необходимо просматривать эти видеоресурсы из Интернета, маршрутизатор может отобразить публичный IP-адрес и необходимые порты служб на видеошлюз.

В такой конструкции внешние пользователи не обращаются напрямую к каждой камере по отдельности. Вместо этого видеошлюз становится контролируемой точкой входа. Это упрощает управление сетью и снижает нежелательное воздействие на внутренние устройства. Проектной группе нужно только открыть и переадресовать порты, требуемые фактической службой.

Где это применимо в аудио-видео системах

Системы аудио-видео связи часто включают несколько устройств, протоколов, потоков и портов служб. Типичная система может включать камеры, видеошлюзы, SIP-серверы, терминалы интеркома, платформы записи, программное обеспечение управления и мобильные клиенты. Многие из этих устройств развертываются внутри частных сетей по соображениям безопасности и управления.

NAT позволяет сохранить оборудование внутри LAN, обеспечивая при этом контролируемую внешнюю связь. Это полезно для удаленного мониторинга, доступа к видеоплатформе, прохождения SIP-сигнализации, входа в мобильный клиент, удаленного обслуживания, подключения к облачной платформе и интеграции систем между сайтами.

Однако аудио- и видеотрафик может быть более чувствительным, чем обычный веб-серфинг. Голосовые и видеосистемы часто требуют стабильной доставки пакетов, низкой задержки, правильного отображения портов и предсказуемой маршрутизации. Если правила NAT неполны или противоречивы, пользователи могут столкнуться с односторонним звуком, неудачной регистрацией, недоступностью видеопотоков или нестабильным удаленным доступом.

Преимущества для планирования сети

Первое основное преимущество NAT — экономия публичных IP-адресов. Несколько внутренних устройств могут совместно использовать один публичный IP-адрес, что помогает снизить давление, вызванное нехваткой IPv4-адресов. Это ценно для небольших площадок, филиалов, временных проектов, промышленных парков и массового развертывания устройств.

Второе преимущество — базовая защита сети. Поскольку внутренние частные адреса скрыты за устройством NAT, внешние сети не могут напрямую видеть каждый внутренний хост. Это не заменяет межсетевой экран или политику безопасности, но уменьшает ненужное прямое воздействие.

Третье преимущество — гибкое управление сетью. Внутренние устройства можно добавлять, удалять или перенумеровывать без необходимости изменения маршрутов во всех внешних сетях. Для многих проектных групп эта гибкость упрощает развертывание и последующее обслуживание.

Ограничения, которые нельзя игнорировать

У NAT также есть ограничения. Поскольку устройство NAT должно поддерживать записи сеансов, ему необходимо отслеживать каждое соединение. В средах с высокой степенью параллелизма это может создать узкое место производительности, если маршрутизатор или межсетевой экран не имеет достаточной вычислительной мощности или размера таблицы сеансов.

Некоторые приложения также чувствительны к NAT. VoIP, SIP, одноранговая связь, удаленные видеопотоки и некоторые протоколы реального времени могут работать некорректно, если адреса и порты неожиданно изменяются. Для этих приложений может потребоваться дополнительная настройка, такая как переадресация портов, настройки с учетом SIP, STUN, TURN, ICE, UPnP или функции шлюза прикладного уровня.

NAT в основном ассоциируется с сетями IPv4. IPv6 имеет гораздо большее адресное пространство, поэтому традиционный NAT в целом менее необходим для экономии адресов. Однако переходные технологии, такие как NAT64, все еще могут использоваться, когда сетям IPv6 необходимо взаимодействовать со службами IPv4.

Контрольный список развертывания для стабильной работы

Перед настройкой NAT в реальном проекте команда должна определить, каким внутренним устройствам требуется исходящий доступ в Интернет и каким службам требуется входящий доступ из публичной сети. Не каждое внутреннее устройство должно быть открыто. Отображать следует только необходимые службы.

Проектная группа также должна перечислить необходимые порты служб. Для видеосистем это могут быть порты управления, потоковые порты, порты доступа к платформе или порты, специфичные для протокола. Для голосовых систем порты сигнализации и медиа могут потребовать отдельного планирования. Если диапазон портов неполный, регистрация может быть успешной, но передача медиаданных все равно будет неудачной.

Правила безопасности должны планироваться вместе с правилами NAT. Переадресация портов открывает путь от публичной сети к внутренней службе, поэтому следует учитывать контроль доступа, надежные пароли, VPN-доступ, фильтрацию межсетевым экраном и усиление защиты служб. NAT полезен, но к нему не следует относиться как к полноценной системе безопасности.

Рекомендуемая архитектура для удаленного доступа к устройствам

Практическая архитектура заключается в размещении камер, терминалов и локального оборудования внутри частной LAN, а затем использовании шлюза, сервера платформы или управляемого узла службы в качестве внешней точки доступа. Правила NAT должны применяться к этому узлу службы вместо отдельного раскрытия каждого оконечного устройства.

Такая архитектура упрощает обслуживание. Шлюз может агрегировать внутренние ресурсы, управлять преобразованием протоколов, обеспечивать аутентификацию пользователей и сокращать количество портов, обращенных к публичной сети. Если система в дальнейшем расширяется, новые внутренние устройства могут быть добавлены в LAN, в то время как правила внешнего доступа остаются относительно стабильными.

Для проектов с более высокими требованиями безопасности NAT можно комбинировать с VPN, политиками межсетевого экрана, частным APN, облачными ретрансляционными службами или выделенными арендованными линиями. Правильное решение зависит от того, что проект ставит во главу угла: стоимость, безопасность, задержку, удаленное обслуживание или взаимосвязь между несколькими площадками.

Часто задаваемые вопросы

Заменяет ли NAT межсетевой экран?

Нет. NAT может скрывать внутренние адреса и ограничивать прямое воздействие, но не заменяет полноценную политику межсетевого экрана. Фильтрация безопасности, контроль доступа, аутентификация и мониторинг по-прежнему необходимы.

Почему удаленное видео иногда не работает после отображения портов?

Видеосистемы могут использовать несколько портов или динамические медиаканалы. Если отображен только порт входа в систему или управления, страница управления может открыться, но видеопоток все равно не будет работать. Следует подтвердить полный список портов службы.

Могут ли два внутренних устройства использовать один и тот же публичный порт?

Не одновременно на одном и том же публичном IP-адресе и с одним и тем же протоколом. Следует назначить разные внешние порты и отобразить их на разные внутренние устройства или службы.

Почему VoIP часто требует специальной обработки NAT?

VoIP может нести информацию об IP-адресах и портах внутри сигнальных сообщений, в то время как медиапотоки используют отдельные порты. Если трансляция обрабатывается неправильно, могут возникнуть такие проблемы, как односторонний звук или неудачные переговоры о медиа.

Безопасна ли переадресация портов для долгосрочного удаленного доступа?

Ее можно использовать, но она должна быть ограничена необходимыми службами и защищена правилами межсетевого экрана, надежной аутентификацией, обновленным встроенным ПО, а для чувствительных систем предпочтительно использовать VPN или другие безопасные методы доступа.

Полезен ли NAT, когда доступен IPv6?

Да, во многих смешанных сетях. IPv6 снижает потребность в NAT для экономии адресов, но системы IPv4, устаревшие устройства, NAT64 и гибридные среды по-прежнему делают трансляцию адресов актуальной во многих развертываниях.
