В проектах беспроводной связи 4G такие термины, как LTE Cat.1 и LTE Cat.4, часто встречаются при выборе модулей, планировании терминалов, проектировании общесетевой связи, развертывании промышленного Интернета вещей, удаленном мониторинге и интеграции систем мобильной связи. Эти названия категорий — не просто маркетинговые ярлыки. Они описывают различные уровни возможностей LTE, особенно максимальную теоретическую производительность восходящего и нисходящего каналов, которую терминал может поддерживать в сети 4G.

Для системных интеграторов, разработчиков продуктов и закупщиков проектов понимание разницы между Cat.1 и Cat.4 важно, поскольку это влияет на производительность связи, стоимость терминала, энергопотребление, использование сетевых ресурсов и долгосрочную масштабируемость. Выбор модуля с недостаточной пропускной способностью может вызвать нестабильную работу сервиса, а выбор избыточно специфицированного модуля может увеличить стоимость без улучшения реального пользовательского опыта.

Почему категории LTE важны в проектах 4G

Сети 4G LTE предоставили широкополосные возможности мобильной передачи данных для терминалов, транспортных средств, полевых устройств, промышленного оборудования и систем IoT. Хотя 5G продолжает развиваться, 4G остается широко используемой сетевой основой благодаря широкому покрытию, зрелой инфраструктуре, стабильным поставкам модулей и хорошей совместимости со многими существующими платформами.

В отличие от проводного LAN-соединения, мобильная сеть является общим беспроводным ресурсом. Устройства, подключенные к одной базовой станции, конкурируют за доступный спектр, время планирования и емкость данных. Если каждому терминалу разрешить занимать ресурсы без классификации, управление сетью станет неэффективным, особенно в плотных средах развертывания, таких как промышленные парки, логистические центры, городские объекты и системы общественной безопасности.

Категории LTE помогают решить эту проблему, определяя уровень коммуникационных возможностей пользовательского оборудования. Уровень категории сообщает сети и устройству, какой класс производительности поддерживается. В реальных проектах это влияет на то, какую пропускную способность может использовать терминал, сколько данных он может загружать или скачивать, и подходит ли он для голосовой, данных, изображений, видео или смешанной связи.

Понимание системы категорий

Классификация категорий LTE используется для описания различных уровней производительности LTE-терминалов. Основная суть статьи заключается в том, что категории LTE варьируются от категории 0 до категории 19, часто обозначаемых как Cat.0 – Cat.19, образуя 20 уровней классификации возможностей LTE. Каждая категория соответствует разной теоретической скорости и возможностям устройства.

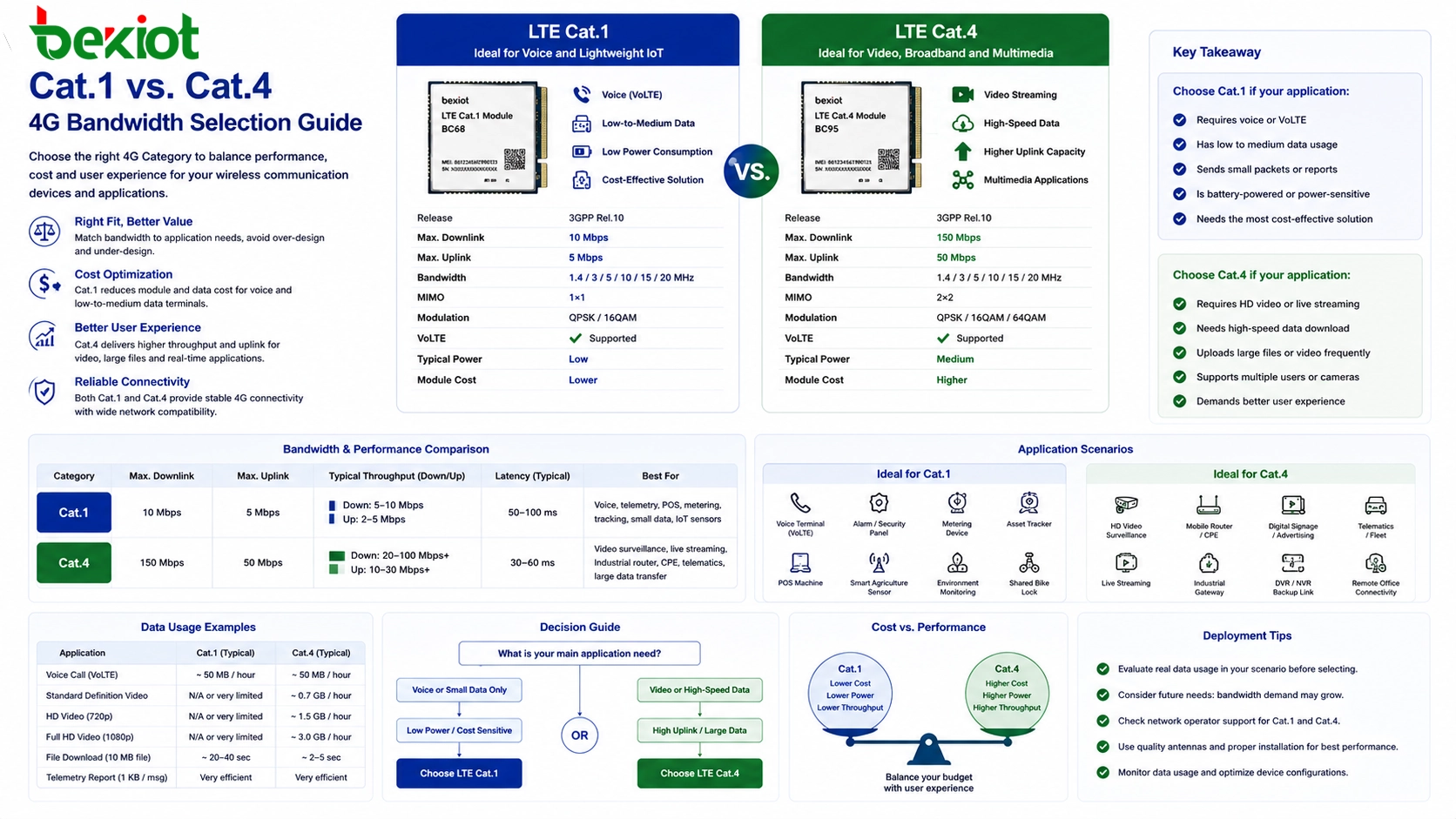

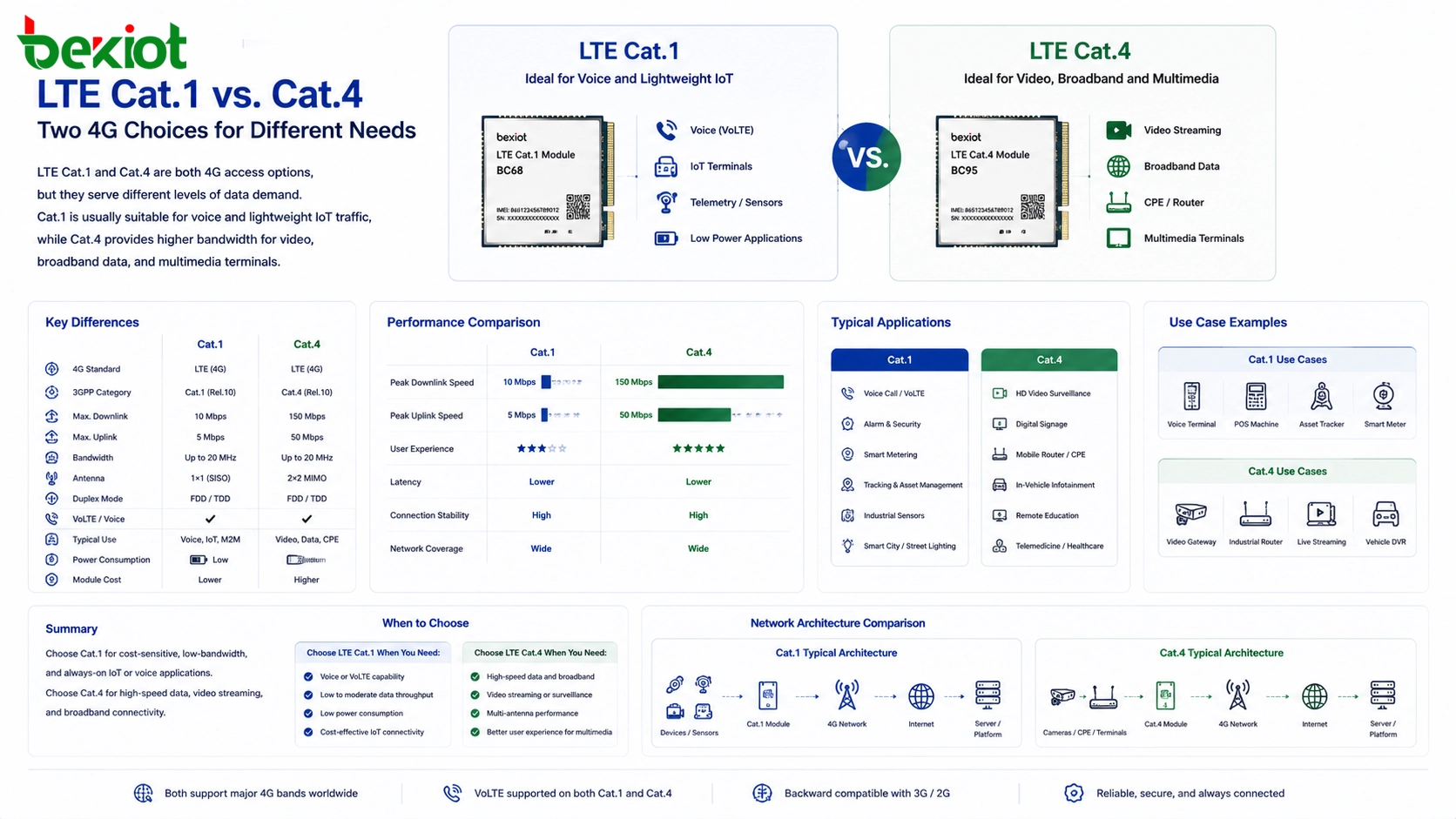

В промышленных и IoT-приложениях Cat.1 и Cat.4 — это две часто обсуждаемые категории. Обе основаны на доступе 4G LTE, но их позиционирование по производительности сильно отличается. Cat.1 фокусируется на умеренных скоростях передачи данных и чувствительной к стоимости связи, в то время как Cat.4 разработан для более высокой пропускной способности и более насыщенных услуг передачи данных.

Разница между 10 Мбит/с нисходящего канала и 150 Мбит/с значительна. Разница между 5 Мбит/с восходящего канала и 50 Мбит/с также важна, особенно в проектах, где терминалам необходимо загружать видео, изображения, сигналы тревоги, информацию о местоположении или данные в реальном времени на платформу управления.

Выбор в зависимости от реального спроса на услуги

Правильная категория LTE должна выбираться в соответствии с реальной услугой, выполняемой терминалом. Более высокая категория не всегда лучше, а более низкая категория не всегда слабее. Ключевым является соответствие возможностей сети рабочей нагрузке приложения.

Для голосовой связи, сигнализации команд, передачи местоположения, коротких сообщений, обновлений состояния устройства, оповещений о тревоге и дистанционного управления Cat.1 часто может обеспечить достаточную пропускную способность. Его возможности 10 Мбит/с нисходящего и 5 Мбит/с восходящего каналов могут поддерживать многие проекты IoT и голосовой ориентации без необходимости в более высоких аппаратных затратах Cat.4.

Для приложений, связанных с передачей видео, загрузкой изображений в реальном времени, удаленным визуальным контролем, связью в транспортных средствах, доступом к мобильному широкополосному доступу или многоприкладным трафиком данных, Cat.4 обычно более подходит. Его максимальные 150 Мбит/с нисходящего и 50 Мбит/с восходящего каналов обеспечивают гораздо больший запас пропускной способности, что помогает снизить риск перегрузок и улучшить плавность обслуживания.

Стоимость и производительность должны быть сбалансированы

Стоимость модуля является ключевым фактором при масштабном развертывании. Когда проект включает сотни или тысячи терминалов, даже небольшая разница в стоимости на устройство может стать существенной статьей бюджета. Модули Cat.1 часто выбираются в чувствительных к затратам проектах IoT, поскольку они обеспечивают практическую связь 4G без полного уровня производительности Cat.4.

Однако снижение затрат не должно идти в ущерб качеству обслуживания. Если терминалу требуется частая загрузка видео или передача больших объемов данных, использование более низкой категории только для снижения затрат может привести к медленному отклику, нестабильной передаче, плохому пользовательскому опыту и более высоким затратам на обслуживание в дальнейшем.

Практическая стратегия развертывания заключается в разделении терминалов по типу услуг. Голосовые терминалы, узлы тревоги, сенсорные шлюзы, устройства позиционирования и устройства общесетевой связи могут использовать Cat.1, когда потребность в пропускной способности умеренная. Видеотерминалы, мобильные маршрутизаторы, бортовые устройства и мультимедийное диспетчерское оборудование могут использовать Cat.4, когда необходима более высокая пропускная способность.

Пропускная способность восходящего канала заслуживает большего внимания

Многие люди обращают внимание только на скорость нисходящего канала, поскольку она обычно ассоциируется с просмотром веб-страниц, загрузкой и получением контента. В проектах IoT и промышленной связи скорость восходящего канала может быть еще более важной. Устройствам часто необходимо загружать данные с места событий на облачную платформу, командный центр, диспетчерскую систему или сервер мониторинга.

Примерами являются данные тревоги от охранного оборудования, GPS-местоположение от мобильных терминалов, рабочий статус промышленных устройств, голосовые пакеты от терминалов интеркома и видеопотоки от камер или носимых устройств. В этих сценариях производительность восходящего канала напрямую влияет на то, получает ли платформа информацию с места событий своевременно.

Вот почему разницей между восходящим каналом Cat.1 на 5 Мбит/с и восходящим каналом Cat.4 на 50 Мбит/с нельзя пренебрегать. Для чистого голоса и простых данных IoT 5 Мбит/с может быть достаточно. Для загрузки видео или многоканального сервиса 50 Мбит/с обеспечивает гораздо более надежный запас.

Планирование общесетевой связи и голосовых терминалов

Системы общесетевой связи часто используют сети 4G для подключения портативных терминалов, автомобильных терминалов, диспетчерских платформ и программного обеспечения управления. Основной трафик обычно состоит из голоса, сигнализации, местоположения, управления групповыми вызовами и синхронизации состояния. Эти типы данных обычно не требуют очень высокой пропускной способности.

По этой причине Cat.1 часто является практичным выбором для терминалов с приоритетом голоса. Он может поддерживать стабильный доступ к сети, помогая снизить стоимость модуля и потребность в энергии. Это ценно для портативных устройств, терминалов с батарейным питанием и систем, где много пользователей развернуто в разных местах.

Однако, если терминалу также необходимы видеозвонки, загрузка изображений, мобильная точка доступа, удаленная видеодиспетчеризация или более крупные услуги передачи данных, Cat.4 может быть более подходящим. Выбор всегда должен следовать реальной функции связи терминала, а не только названию категории продукта.

Планирование промышленного Интернета вещей и удаленного мониторинга

Проекты промышленного IoT часто включают датчики, контроллеры, периферийные шлюзы, блоки сбора данных и терминалы тревоги. Многие из этих устройств передают небольшие пакеты через регулярные промежутки времени. Для этих приложений Cat.1 может обеспечить хороший баланс между покрытием 4G, возможностями передачи данных, стоимостью и энергоэффективностью.

Системы удаленного мониторинга могут потребовать другого подхода. Если система загружает только статус оборудования, температуру, давление, напряжение, ток или сигналы о неисправностях, Cat.1 может быть достаточен. Если система включает видеонаблюдение в реальном времени, высокочастотный сбор данных или передачу больших объемов файлов, следует рассмотреть Cat.4.

В промышленных средах при планировании связи также следует учитывать положение антенны, металлические препятствия, затухание сигнала внутри помещений, покрытие оператора и электромагнитные помехи. Теоретическая скорость категории — это только часть решения. Реальная производительность на месте зависит как от возможностей модуля, так и от условий сети.

Полевые испытания перед крупномасштабным развертыванием

Максимальная скорость передачи данных Cat.1 или Cat.4 является теоретической величиной. Фактическая скорость сети может зависеть от нагрузки на базовую станцию, силы сигнала, политики оператора, пакета SIM-карты, усиления антенны, места установки, структуры здания и количества активных устройств в той же области.

Перед массовым развертыванием проектные группы должны протестировать реальную скорость восходящего и нисходящего каналов в целевой среде. Тестирование должно включать внутренние и наружные зоны, зоны со слабым сигналом, сценарии движения, часы пиковой нагрузки сети и многопользовательскую одновременность. Это помогает избежать проблем с производительностью после установки.

Для критически важных систем также полезно тестировать потерю пакетов, задержку, скорость переподключения, поведение при роуминге и время ответа платформы. Стабильное коммуникационное решение важно не только с точки зрения пиковой пропускной способности, но и с точки зрения непрерывной доступности и предсказуемой производительности в ходе повседневной эксплуатации.

Многоуровневая архитектура часто является лучшим выбором

Во многих реальных проектах наиболее разумной архитектурой является не выбор Cat.1 для всего или Cat.4 для всего. Многоуровневая архитектура может быть более эффективной. Различные терминалы используют разные категории LTE в соответствии с их ролью в системе.

Например, интеллектуальный промышленный парк может использовать Cat.1 для терминалов тревоги, устройств голосовой связи, управления доступом и узлов сбора статуса. В то же время он может использовать Cat.4 для мобильных видеотерминалов, бортовых маршрутизаторов, устройств аварийного командования и блоков удаленного мониторинга.

Такое многоуровневое проектирование позволяет проекту контролировать затраты, одновременно резервируя достаточную пропускную способность для устройств с высокими требованиями. Это также облегчает последующее расширение, поскольку новые терминалы могут быть назначены на соответствующий уровень связи в соответствии с их функциями.

Типичные сценарии применения Cat.1

Cat.1 подходит для многих приложений с низкой и средней пропускной способностью. Типичные сценарии включают терминалы общесетевой связи, интеллектуальные счетчики, устройства оповещения о тревоге, терминалы отслеживания активов, устройства дистанционного управления, простые IoT-шлюзы, промышленный сбор данных, носимые коммуникационные устройства и портативные голосовые терминалы.

Эти приложения обычно требуют широкополосного доступа 4G, стабильного соединения, умеренной пропускной способности данных и разумной стоимости. Они не требуют высокоскоростной передачи видео или производительности на уровне мобильного широкополосного доступа. Для таких проектов Cat.1 может быть практичным и экономичным выбором связи.

Типичные сценарии применения Cat.4

Cat.4 больше подходит для приложений с более высокими требованиями к данным. Типичные сценарии включают мобильные видеотерминалы, автомобильные маршрутизаторы, промышленные маршрутизаторы 4G, удаленный визуальный контроль, терминалы правоохранительных органов, мультимедийное диспетчерское оборудование, терминалы аварийного командования и полевые устройства, которым требуется высокоскоростная загрузка или выгрузка.

Когда терминал должен обрабатывать видео, несколько сервисов, передачу изображений или более крупный обмен данными, Cat.4 дает системе больший запас производительности. Это помогает устройству поддерживать лучшее качество связи при колебаниях сетевых условий или увеличении нагрузки на сервис.

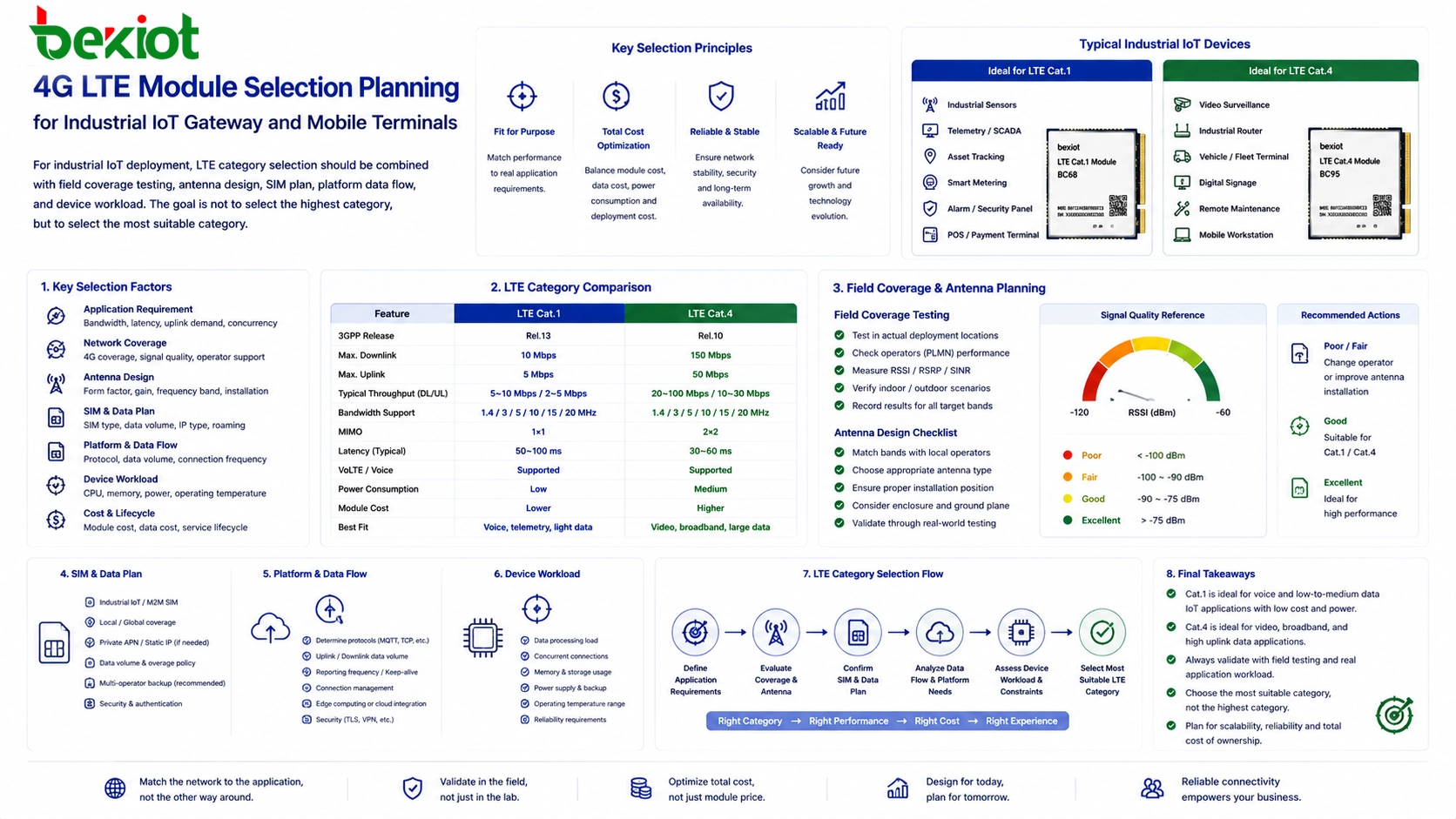

Как сделать окончательный выбор

Окончательный выбор должен учитывать тип услуги, потребность в пропускной способности, требование к восходящему каналу, количество терминалов, бюджет проекта, срок службы батареи, среду развертывания, покрытие оператора и будущее расширение. Если система в основном используется для голоса и легких данных, Cat.1 часто достаточно. Если системе требуется видео и высокоскоростные данные, Cat.4 обычно более безопасен.

Хорошее решение для связи 4G не должно только сравнивать теоретическую скорость. Оно должно соответствовать реальной рабочей нагрузке терминала с подходящей категорией связи. Такой подход повышает надежность, избегает ненужных затрат и поддерживает долгосрочную работу системы.

Часто задаваемые вопросы

Используется ли Cat.1 только для недорогих устройств?

Нет. Cat.1 — это не просто недорогой выбор. Это практичная категория LTE для устройств, которым требуется надежный доступ 4G, но не требуется высокая широкополосная производительность.

Может ли Cat.1 поддерживать данные о позиционировании и диспетчеризации?

Да. Данные о позиционировании, сигнализации, групповом управлении, диспетчерские сообщения и основные данные о состоянии устройства обычно имеют умеренные требования к пропускной способности, поэтому Cat.1 может поддерживать многие из этих услуг.

Когда проекту следует избегать Cat.1?

Если устройству требуется непрерывная загрузка видео, высокоскоростная передача файлов, совместное использование мобильного широкополосного доступа или несколько высоконагруженных приложений одновременно, Cat.4 обычно является лучшим выбором.

Всегда ли Cat.4 обеспечивает 150 Мбит/с в реальном использовании?

Нет. 150 Мбит/с — это теоретическая максимальная скорость нисходящего канала. Фактическая скорость зависит от качества сигнала, нагрузки на базовую станцию, условий сети оператора, конструкции антенны, политики SIM-карты и среды установки.

Может ли одна платформа управлять как терминалами Cat.1, так и Cat.4?

Да. Во многих системах терминалы Cat.1 и Cat.4 могут работать под управлением одной и той же платформы управления, если протокол приложения, доступ SIM-карт, подключение к серверу и конфигурация устройств должным образом спланированы.

Какая категория лучше для устройств с батарейным питанием?

Устройства с батарейным питанием часто предпочитают категорию, соответствующую реальной рабочей нагрузке. Если приложение в основном передает голос или небольшие пакеты данных, Cat.1 может помочь снизить ненужные затраты энергии и финансов по сравнению с категорией с более высокой пропускной способностью.
