LoRa — это технология беспроводной передачи данных, широко используемая в приложениях Интернета вещей. Используя определенные частотные диапазоны для маломощной передачи данных, она обеспечивает низкую стоимость развертывания, широкий охват, гибкость установки и высокую пригодность для распределенных сенсорных сетей. В проектах умных парков, умных сообществ, умных зданий, умных городов, промышленных объектов, мониторинга инженерных сетей и экологического мониторинга LoRa помогает собирать полевые данные без необходимости прокладки большого количества кабелей.

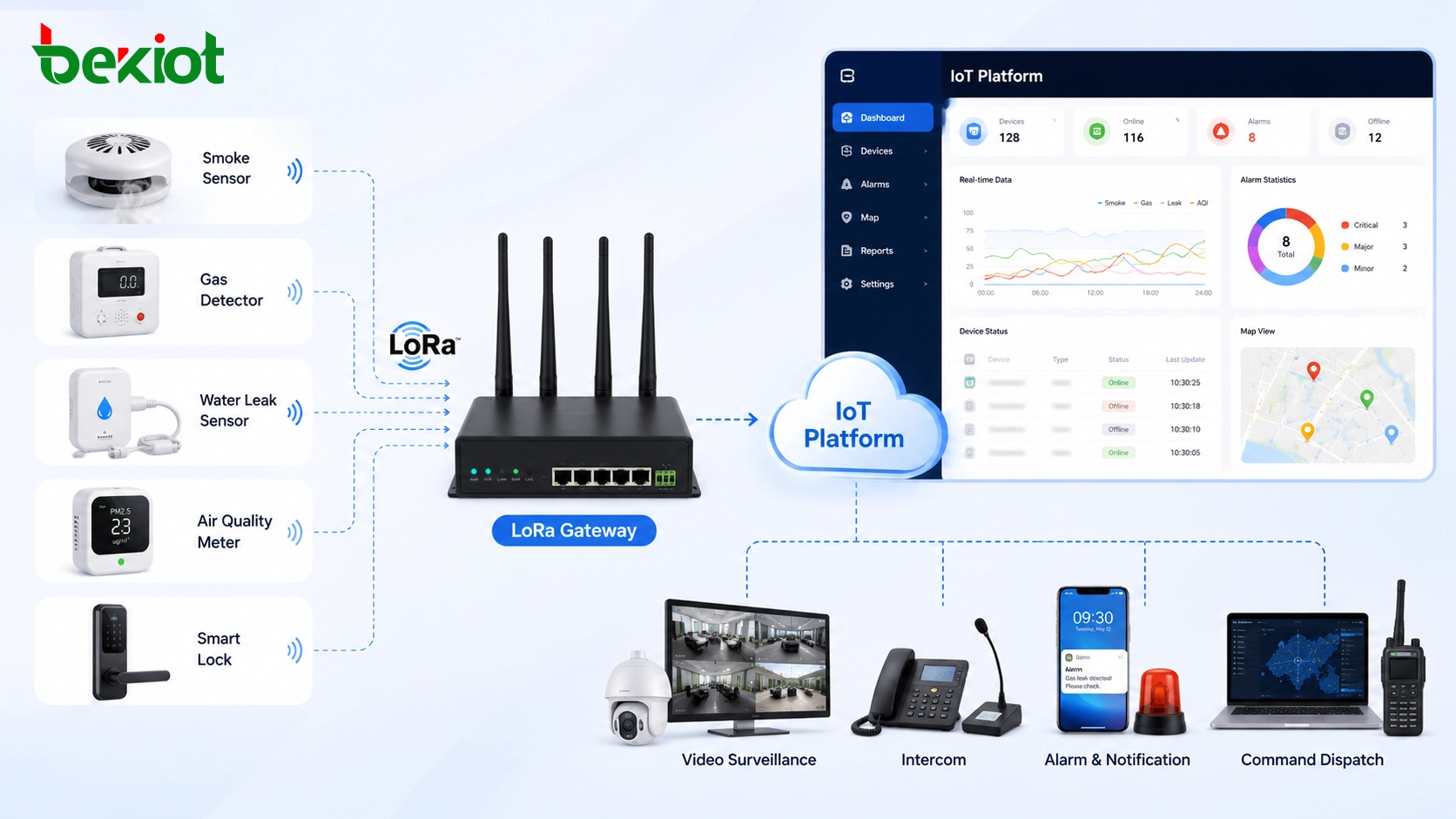

Полноценное решение IoT на базе LoRa не состоит из одного устройства. Обычно оно включает оконечные сенсорные устройства, беспроводные шлюзы LoRa, серверные платформы, прикладные системы и инструменты управления. Каждый уровень имеет четкую роль: терминалы собирают данные, шлюзы передают их дальше, серверы обрабатывают и управляют данными, а приложения представляют результаты пользователям, операторам или другим бизнес-системам.

Почему этот беспроводной подход подходит для распределенного сбора данных

Многим проектам IoT необходимо собирать небольшие объемы данных с большого количества точек. Эти точки могут находиться в зданиях, коридорах, подвалах, складах, парках, аппаратных, инженерных зонах, открытых пространствах или удаленных углах, где прокладка кабеля затруднена. Традиционное проводное развертывание может увеличить стоимость строительства, продлить проектный цикл и усложнить последующее расширение.

LoRa подходит для этих условий, поскольку ориентирована на дальнюю связь, низкое энергопотребление и низкую скорость передачи данных. Она не предназначена для передачи видео с высокой пропускной способностью или больших файлов. Вместо этого она лучше подходит для значений датчиков, состояний сигнализации, показаний счетчиков, состояния переключателей, экологических данных и сигналов оборудования. Это делает ее практичной для систем IoT, требующих широкого охвата и низкого обслуживания.

Еще одним важным преимуществом является то, что многие сети LoRa могут быть развернуты владельцем проекта или системным интегратором в качестве частной беспроводной сети. После того как сеть построена в пределах запланированной зоны покрытия, полевые устройства могут обмениваться данными, не требуя отдельной подписки на общедоступную сеть для каждого датчика. Это может снизить долгосрочные затраты на связь в проектах с большим количеством конечных точек.

Полевые терминалы собирают исходные данные

Терминальные устройства являются интерфейсными узлами системы IoT на базе LoRa. Они обычно строятся вокруг датчиков, точек управления или измерительных устройств. Для упрощения развертывания проекта многие продукты объединяют сенсорный модуль и беспроводной модуль LoRa в один терминал, чтобы устройство могло собирать данные и отправлять их по беспроводной сети без дополнительной коммуникационной проводки.

Распространенные типы терминалов LoRa включают детекторы дыма, датчики опасных газов, детекторы утечки воды, датчики качества воздуха, датчики температуры и влажности, интеллектуальные выключатели, панели управления, измерительные устройства, электронные замки, датчики уровня, датчики давления и мониторы состояния оборудования. Различные проекты могут выбирать различные типы терминалов в зависимости от данных, которые необходимо собирать.

При практическом развертывании слой терминалов должен планироваться с учетом точек мониторинга, среды установки, срока службы батареи, частоты отправки отчетов, приоритета сигнализации, защиты корпуса и доступа для обслуживания. Например, подземный датчик утечки воды может требовать надежной защиты и длительного срока службы батареи, в то время как датчик качества воздуха в помещении может больше ориентироваться на стабильную периодическую отчетность и простоту установки.

Беспроводное покрытие сокращает объем кабельных работ

Одна из причин широкого использования LoRa в умных зданиях, умных парках и общественных проектах заключается в том, что она снижает потребность в прокладке сигнальных кабелей на большие расстояния. После развертывания шлюзов в подходящих местах оконечные устройства в зоне покрытия могут отправлять данные по беспроводной сети. Это полезно для проектов реконструкции, рассредоточенных зданий, наружных точек и зон, где траншеекопание или прокладка кабелей затруднены.

Сокращение объема кабельных работ не означает, что планирование не требуется. Проектным группам по-прежнему необходимо учитывать конструкцию здания, проникновение через стены, высоту установки, размещение антенн, количество шлюзов, перекрытие зон покрытия, источники помех и будущее расширение. Хорошее беспроводное планирование помогает повысить надежность данных и уменьшить количество "слепых зон".

Для крупных объектов проект покрытия должен быть протестирован в реальных условиях, а не оцениваться только по чертежам. Различные материалы, планировки этажей, подземные пространства, металлические конструкции и аппаратные помещения могут влиять на производительность беспроводной сети. Практическое решение обычно сочетает планирование покрытия, тестирование на месте и оптимизацию размещения шлюзов.

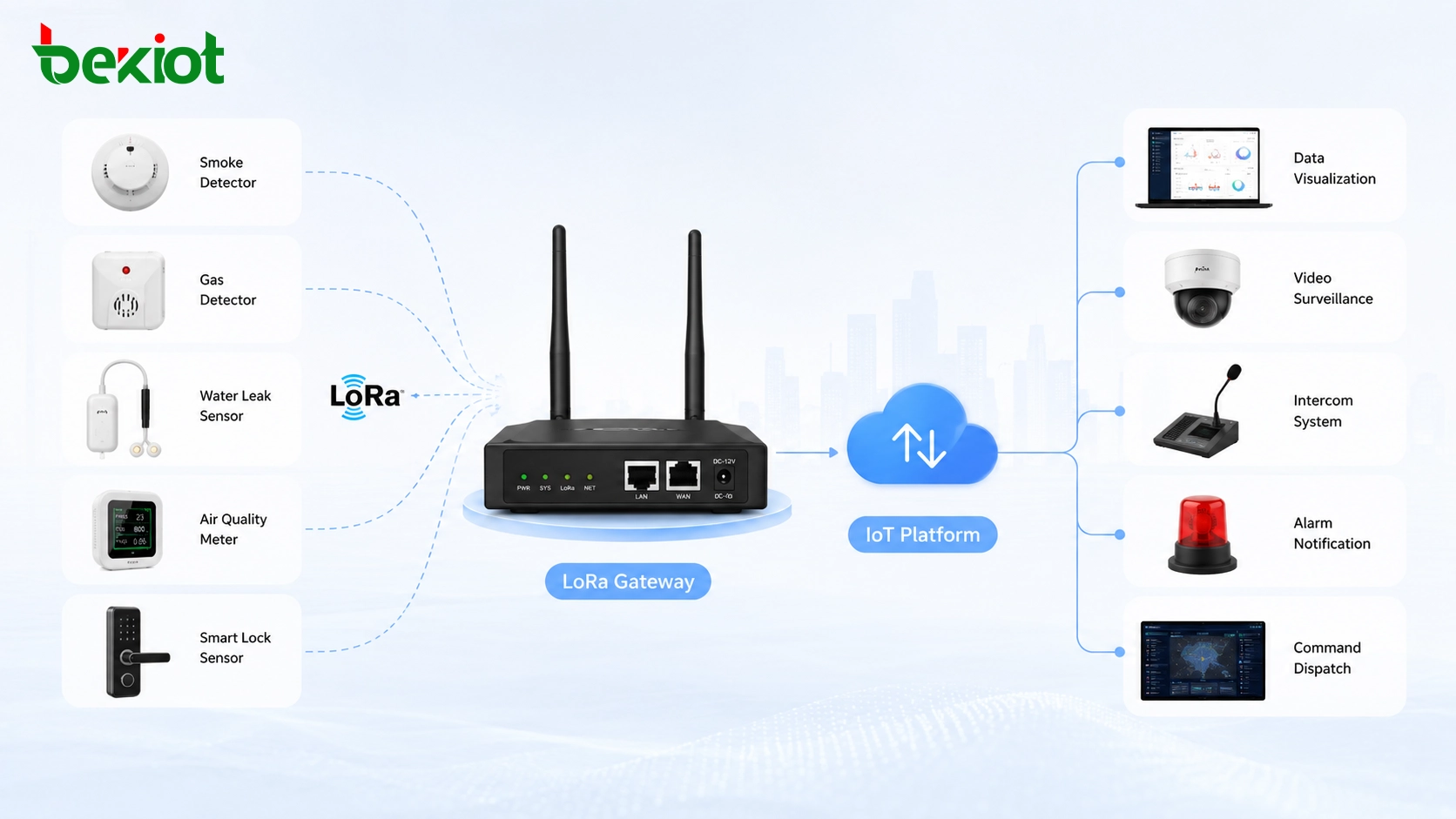

Шлюзы подключают сенсорные узлы к платформе

Шлюз LoRa является мостом между полевыми терминалами и серверной платформой. Он взаимодействует с несколькими оконечными устройствами LoRa по беспроводной сети и передает собранные данные на серверную сторону через восходящую сеть. Эта восходящая сеть может использовать Ethernet, сотовые сети, оптоволоконный доступ, частные сети или другие доступные IP-соединения в зависимости от среды проекта.

Шлюз обычно обладает лучшей вычислительной и коммуникационной способностью, чем отдельный терминальный узел. Он может обрабатывать данные от многих распределенных терминалов, управлять беспроводной связью в зоне покрытия и передавать собранную информацию на платформу для хранения, анализа, визуализации и обработки сигналов тревоги.

При развертывании шлюза следует учитывать радиус покрытия, положение установки, электропитание, стабильность восходящего канала, направление антенны, защиту корпуса, удобство обслуживания и резервирование. В важных сценариях может быть запланировано несколько шлюзов для повышения надежности покрытия и снижения риска единой точки отказа.

Серверный уровень является центром управления

Серверная сторона является ядром системы IoT на базе LoRa. Она принимает данные, пересылаемые шлюзами, организует информацию о терминалах, управляет состоянием устройств, обрабатывает сигналы тревоги и предоставляет данные для приложений верхнего уровня. В зависимости от проекта серверный уровень может быть развернут на облачной платформе, в частном центре обработки данных, на локальном сервере или в гибридной архитектуре.

Помимо приема данных с датчиков, серверная платформа должна поддерживать управление устройствами, регистрацию, аутентификацию, контроль разрешений, шифрование и управление связью. Эти функции важны, поскольку системы IoT могут содержать множество распределенных устройств, и каждое устройство должно быть идентифицировано, управляемо и защищено.

Хорошо спроектированная серверная платформа не только отображает сырые данные. Она должна обеспечивать структурированную обработку данных, исторические записи, правила сигнализации, журналы событий, статистический анализ и интерфейсы для прикладных систем. Это позволяет сети LoRa стать частью более крупной интеллектуальной платформы управления, а не оставаться изолированной системой сбора данных.

Приложения превращают данные в полезную информацию

Прикладной уровень — это то место, где пользователи видят и используют собранные данные. Он может включать веб-панель, мобильное приложение, монитор, страницу управления сигналами тревоги, карту ГИС, систему технического обслуживания, платформу управления зданием или платформу управления умным городом. Цель этого уровня — превратить данные датчиков в четкую и практически применимую информацию.

Например, данные об утечке воды могут стать событием тревоги с информацией о местоположении. Показатели качества воздуха могут стать графиками экологических тенденций. Обнаружение дыма или газа может инициировать экстренное уведомление. Показания счетчиков могут поддерживать энергетический анализ. Состояние умного замка может поддерживать управление контролем доступа. Ценность системы LoRa зависит от того, насколько хорошо данные представлены и используются.

Прикладные системы также должны предоставлять интерфейсы для интеграции. Через API или механизмы обмена данными данные LoRa могут быть переданы в системы автоматизации зданий, платформы безопасности, системы технического обслуживания, командные центры или сторонние бизнес-приложения.

Безопасность и управление устройствами нельзя игнорировать

Поскольку система IoT на базе LoRa может управлять множеством датчиков и сигналов тревоги, вопросам безопасности следует уделять внимание с самого начала. Регистрация устройств помогает гарантировать, что только авторизованные терминалы могут подключаться к системе. Аутентификация помогает проверять идентификацию устройства. Шифрование помогает защищать данные во время передачи и обработки на платформе.

Управление разрешениями также важно на стороне приложений. Разные пользователи могут нуждаться в разных уровнях доступа. Работнику службы эксплуатации может потребоваться только просматривать сигналы тревоги в определенной зоне, в то время как администратору может потребоваться настраивать устройства, шлюзы, правила сигнализации и системные параметры. Правильная разработка системы разрешений повышает как безопасность, так и операционную четкость.

Для крупных проектов также должно быть запланировано управление жизненным циклом устройств. Это включает активацию устройства, привязку к местоположению, мониторинг заряда батареи, отслеживание качества сигнала, записи технического обслуживания, управление заменой и обработку сигналов тревоги при потере связи.

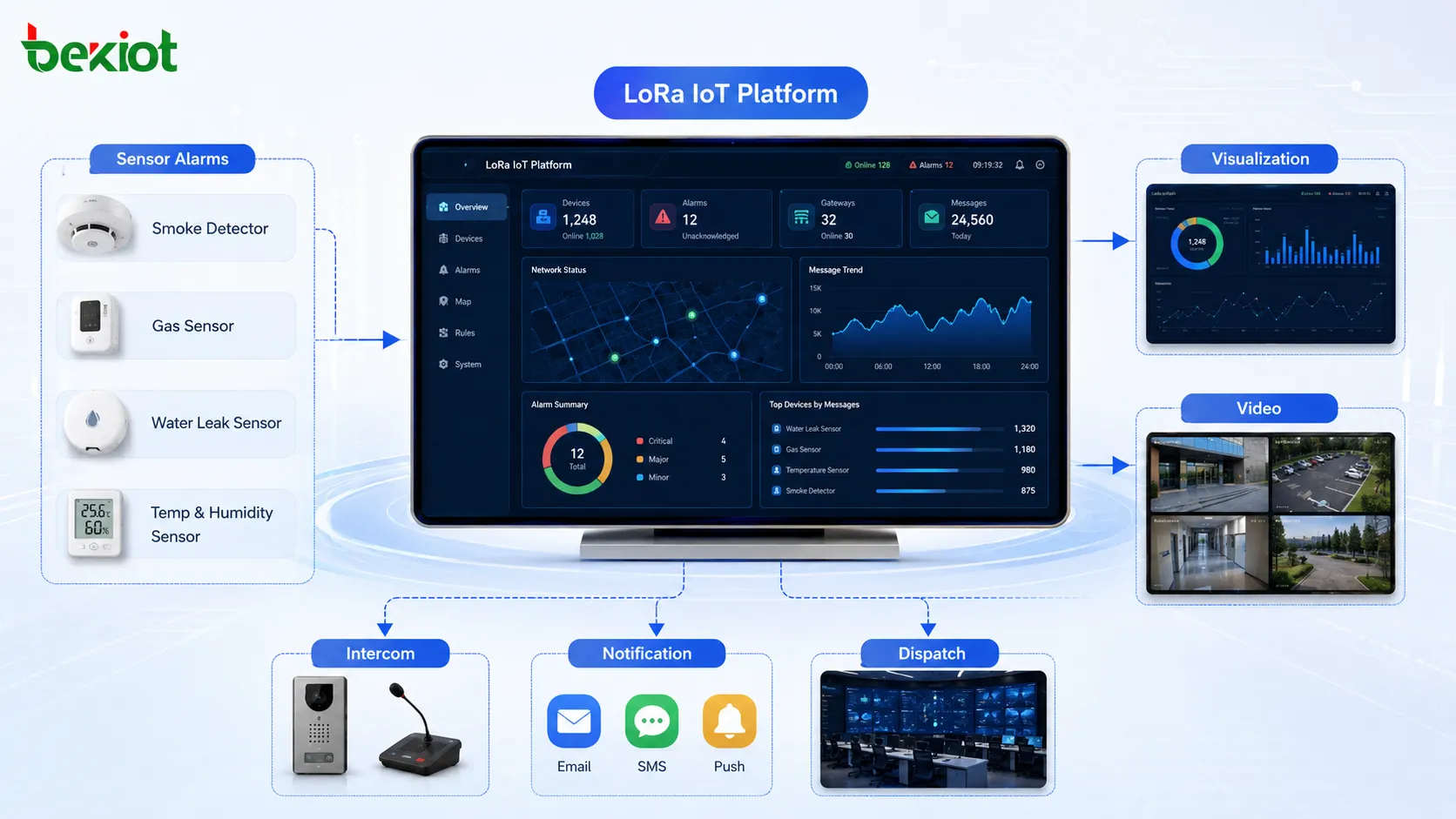

Интеграция создает более интеллектуальную операционную платформу

Система IoT на базе LoRa может приносить больше пользы при интеграции с другими системами связи и управления. Сигналы тревоги от датчиков могут быть связаны с телефонными системами, системами интеркомов, системами оповещения, платформами видеонаблюдения, системами контроля доступа или диспетчерскими платформами. Это позволяет проекту перейти от пассивного мониторинга к активному реагированию.

Например, когда датчик утечки воды сообщает о тревоге, платформа может отобразить местоположение, уведомить обслуживающий персонал, инициировать голосовое объявление, открыть соответствующий вид с камеры или создать заявку на работу. Когда датчик опасного газа обнаруживает аномальные данные, система может отправить оповещения персоналу по безопасности и поддержать координацию действий в чрезвычайных ситуациях.

Такого рода взаимосвязь особенно полезна в умных парках, умных сообществах, промышленных объектах, складах, кампусах, инженерных коридорах и проектах городского управления. LoRa обеспечивает сенсорный уровень, в то время как другие системы предоставляют возможности связи, проверки, диспетчеризации и реагирования.

Типовая структура развертывания

Практическое решение IoT на базе LoRa можно разделить на четыре основных уровня. Первый уровень — это сенсорный уровень, включающий датчики дыма, датчики газа, детекторы утечки воды, датчики качества воздуха, выключатели, панели, счетчики, замки и другие оконечные устройства. Эти терминалы собирают данные о состоянии или информацию о тревогах на месте.

Второй уровень — это уровень беспроводного доступа, в основном состоящий из шлюзов LoRa. Шлюзы обеспечивают беспроводное покрытие, собирают данные с оконечных устройств и передают информацию на серверную платформу через восходящую сеть. Третий уровень — это платформенный уровень, который управляет устройствами, обрабатывает данные, хранит записи, обеспечивает безопасность и предоставляет сервисные интерфейсы.

Четвертый уровень — это прикладной уровень. Этот уровень представляет данные с помощью панелей мониторинга, карт, сигналов тревоги, отчетов, инструментов технического обслуживания и интегрированных систем управления. В зрелых проектах он также может подключаться к шлюзам доступа к видео, шлюзам интеркомов, диспетчерским системам или другим интеллектуальным операционным платформам.

Планирование перед развертыванием проекта

Прежде чем создавать систему IoT на базе LoRa, проектные группы должны сначала определить цель сбора данных. Различные проекты могут быть сосредоточены на сигнализации безопасности, экологическом мониторинге, учете энергоресурсов, состоянии оборудования, управлении доступом или обслуживании объектов. Требуемые типы терминалов должны быть выбраны в соответствии с реальной бизнес-целью.

Планирование покрытия — следующий ключевой шаг. Группа должна подтвердить площадь объекта, конструкцию здания, плотность терминалов, расположение шлюзов, высоту установки, препятствия для сигнала и условия восходящей сети. Удачное размещение шлюзов может повысить надежность связи и сократить последующие работы по обслуживанию.

Планирование платформы не менее важно. Проект должен решить, использовать ли облачную платформу, частное развертывание или гибридное развертывание. Также необходимо подтвердить требования к хранению данных, правила сигнализации, разрешения пользователей, интерфейсы интеграции, потребности в визуализации и процессы долгосрочного управления устройствами.

Где это решение наиболее ценно

Решения IoT на базе LoRa подходят для сценариев, требующих большого количества маломощных сенсорных точек и широкой беспроводной зоны покрытия. В умных зданиях они могут поддерживать экологический мониторинг, обнаружение утечек воды, обнаружение дыма и сбор данных о состоянии оборудования. В умных парках они могут поддерживать наружный сбор данных, мониторинг объектов, статус доступа и сбор энергетических данных.

В умных сообществах LoRa может использоваться для счетчиков, замков, датчиков безопасности и экологических данных. На промышленных объектах она может помочь собирать данные о состоянии оборудования, сигналы безопасности и сигналы технического обслуживания из зон, где прокладка проводов затруднена. В городских приложениях она может поддерживать распределенные точки мониторинга на улицах, в инженерных зонах, общественных местах и на открытых объектах.

Основная ценность заключается не только в беспроводной передаче данных. Большая ценность возникает от объединения терминалов, шлюзов, платформ, визуализации, управления безопасностью и системной интеграции в единое комплексное решение IoT.

Заключение

Полноценное решение IoT на базе LoRa строится из нескольких уровней, а не из одного продукта. Сенсорные терминалы собирают полевые данные, шлюзы обеспечивают беспроводное покрытие и восходящую передачу, серверные платформы занимаются управлением и обработкой, а приложения превращают данные в полезную информацию для пользователей и операторов.

Благодаря низкой стоимости развертывания, широкому покрытию, сокращению кабельных работ и гибкости частной сети LoRa хорошо подходит для умных зданий, умных парков, умных сообществ, промышленного мониторинга и городских проектов сбора данных. В сочетании с визуализацией данных, управлением устройствами, аутентификацией, шифрованием и интеграцией с системами связи или видеонаблюдения она может стать важной основой для интеллектуальных операций.
