Резонансные цепи LC являются одними из важнейших частотно-избирательных базовых элементов электроники. Благодаря сочетанию катушки индуктивности и конденсатора инженеры создают сети, которые накапливают энергию, обменивают её между магнитным и электрическим полем и активно реагируют на определённой частоте. Эта особенность делает цепи LC незаменимыми в радиочастотных системах, аналоговых фильтрах, генераторах, сетях согласования импедансов, а также во многих схемах сенсорики и обработки сигналов.

    Несмотря на элегантность базовой теории, практические резонансные цепи LC никогда не являются полностью идеальными. Реальные катушки индуктивности имеют сопротивление обмотки, конденсаторы обладают диэлектрическими потерями, а дорожки печатной платы вносят паразитную индуктивность и ёмкость. В результате резонанс в реальном оборудовании определяется не только номинальными значениями L и C, но и добротностью Q, нагрузкой, допуском компонентов, температурным дрейфом и качеством разводки печатной платы. Поэтому полезная техническая статья должна охватывать как теоретические принципы, так и особенности реализации.

    Что такое резонансная цепь LC?

    Резонансная цепь LC — это электрическая сеть, построенная на основе катушки индуктивности (L) и конденсатора (C). Эти два пассивных компонента взаимодействуют специфическим образом. Конденсатор накапливает энергию в электрическом поле, а катушка индуктивности — в магнитном. При совместном подключении они передают энергию друг другу, создавая резонансную реакцию на определённой частоте.

    Эта уникальная частота называется резонансной частотой. В режиме резонанса индуктивное и ёмкостное сопротивления равны по величине и противоположны по действию. Теоретически реактивные составляющие взаимно компенсируются, и поведение сети определяется преимущественно активным сопротивлением. На практике точная характеристика зависит от схемы включения (последовательной или параллельной) и уровня потерь в реальной системе.

        Проще говоря, резонанс возникает тогда, когда катушка индуктивности и конденсатор «уравновешивают» друг друга на одной частоте сильнее, чем на любом другом участке рабочего диапазона схемы.

    Принцип работы резонанса LC

    Обмен энергией между электрическим и магнитным полем

    Принцип работы резонансной цепи LC основан на накоплении энергии. При заряде конденсатора энергия сохраняется в электрическом поле. При протекании тока через катушку индуктивности энергия накапливается в магнитном поле. В идеальной безпотерьной сети LC энергия циклически переходит от конденсатора к катушке и обратно.

    Этот периодический обмен порождает колебания. При разряде конденсатора ток нарастает через катушку и формирует магнитное поле. При затухании магнитного поля ток продолжает протекать и заряжает конденсатор с обратной полярностью. В результате возникает повторяющийся цикл, частота которого определяется значениями индуктивности L и ёмкости C.

    Именно поэтому цепи LC часто называют резонансными или контурными. Они не просто пропускают ток как обычные пассивные сети. Они обладают собственной резонансной частотой, которую используют для выделения, подавления или генерации сигналов управляемым и предсказуемым образом.

    Формула резонансной частоты

    Самая известная формула теории цепей LC — формула резонансной частоты. Она показывает, что резонансная частота зависит одновременно от индуктивности и ёмкости, а не от каждого компонента по отдельности. При увеличении индуктивности резонансная частота снижается. При увеличении ёмкости резонансная частота также уменьшается.

    Стандартное выражение имеет следующий вид:

f = 1 / (2π√LC)

    Эта формула часто служит отправной точкой при проектировании. Однако инженерам следует помнить, что она описывает идеальную резонансную точку. В реальных цепях паразитное сопротивление, паразитная ёмкость и взаимодействие с нагрузкой могут смещать фактическую измеряемую резонансную частоту относительно расчётного значения.

    Значение резонанса в электронике

    Резонанс важен, поскольку придаёт схеме частотную избирательность. Вместо одинаковой реакции на все частоты сеть LC демонстрирует выраженную реакцию в узкой полосе. Эта особенность особенно ценна в системах связи, где необходимо разделять, фильтровать, усиливать или генерировать сигналы на точных частотах.

    В радиоприёмниках резонанс помогает выделять один канал из множества других. В генераторах он определяет частоту колебаний. В фильтрах улучшает характеристики полосы пропускания или подавления. В сетях согласования позволяет преобразовывать импеданс для повышения эффективности передачи мощности на заданной рабочей частоте.

    Последовательные и параллельные резонансные цепи LC

    Последовательные резонансные цепи

    В последовательной резонансной цепи LC катушка индуктивности и конденсатор подключены в одну цепь тока. На частотах, отличных от резонансной, схема имеет значительное реактивное сопротивление и ограничивает протекание тока. В режиме резонанса индуктивное и ёмкостное сопротивления взаимно компенсируются, в результате полный импеданс снижается до минимального значения.

    Поскольку импеданс в резонансной точке становится очень низким, ток достигает максимального значения при заданном напряжении источника. Именно поэтому последовательный резонанс часто характеризуется сильным эффектом пропускания на целевой частоте. Он используется в полосовых структурах, настроенных каскадах и приложениях, где требуется эффективное пропускание выделенной частоты.

    Важный практический момент: в последовательной резонансной цепи на отдельных катушке и конденсаторе могут возникать высокие напряжения даже при умеренном напряжении источника. Поэтому разработчикам необходимо учитывать допустимое напряжение компонентов, тепловые характеристики и запас прочности при реализации схемы.

    Параллельные резонансные цепи

    В параллельной цепи LC катушка индуктивности и конденсатор подключены параллельно ко входу или к части более крупной сети. В режиме резонанса токи в ветвях L и C могут быть большими, но со стороны источника входной импеданс становится высоким. Это определяет существенное отличие поведения схемы от последовательного варианта.

    Поскольку входной импеданс резко возрастает в резонансе, параллельные резонансные цепи используют в задачах подавления, поддержания или выделения целевой частоты в режиме высокого импеданса. Такая конфигурация распространена в контурных генераторах, радиочастотных настроенных нагрузках и селективных фильтрующих каскадах.

    Параллельный резонанс особенно важен при проектировании практических генераторов, поскольку сеть эффективно накапливает энергию и создаёт оптимальную резонансную нагрузку для активного элемента. Тем не менее её реальная характеристика по-прежнему определяется сопротивлением катушки, потерями конденсатора и нагрузкой от окружающих схем.

    Ключевые параметры проектирования резонансных цепей LC

    Выбор индуктивности и ёмкости

    Первый шаг проектирования — определить целевую резонансную частоту и подобрать подходящие значения L и C. Множество комбинаций удовлетворяют одной и той же формуле резонанса, но не все они одинаково практичны. Разработчик должен соблюдать баланс между габаритами, доступностью компонентов, характеристиками потерь, допустимым током и напряжением, а также стоимостью.

    Для низкочастотных приложений могут потребоваться большие значения индуктивности или ёмкости, что увеличивает размер компонентов и паразитные потери. Для высокочастотных схем обычно используют компоненты с меньшими номиналами, но при этом паразитные эффекты становятся значительно более выраженными и могут определять поведение схемы при недостаточно контролируемой разводке платы.

    Поэтому недостаточно рассчитать только одну математически корректную пару значений L и C. Надёжный процесс проектирования предполагает сравнение нескольких комбинаций и выбор оптимального варианта по балансу точности резонанса, технологичности изготовления и стабильности.

    Добротность Q и полоса пропускания

    Добротность Q — один из важнейших показателей характеристик резонансной цепи. Она отражает эффективность накопления энергии схемой по сравнению с потерями энергии за каждый цикл. Цепи с высокой добротностью Q имеют слабое демпфирование, высокую селективность и узкую полосу пропускания. Цепи с низкой добротностью Q характеризуются сильным демпфированием и широкой характеристикой отклика.

    Полоса пропускания тесно связана с добротностью Q. При росте Q резонансный пик становится более узким и селективным, а рабочая полоса частот сужается. Это полезно в приёмниках и узкополосных фильтрах, но повышает чувствительность к допуску компонентов и температурным изменениям. Схемы с низкой добротностью проще стабилизировать, но они обладают меньшей частотной селективностью.

    В практической инженерии добротность Q — это не только свойство схемы. Она также зависит от качества катушки индуктивности, потерь конденсатора, структуры печатной платы, а также параметров источника и нагрузки, подключённых к резонансной сети. Именно поэтому измеренная добротность Q часто отличается от теоретической, рассчитанной по идеальным формулам.

    Сопротивление и демпфирование

    Ни одна реальная цепь LC не является полностью безпотерьной. Катушки индуктивности имеют медное сопротивление обмотки и потери в сердечнике, конденсаторы обладают эквивалентным последовательным сопротивлением и диэлектрическими потерями. Эти активные составляющие преобразуют накопленную энергию в тепло и снижают резкость резонансной характеристики.

    Демпфирование определяет, затухают ли колебания быстро, медленно или поддерживаются только за счёт активного элемента. В пассивных резонансных сетях демпфирование расширяет полосу отклика и снижает амплитуду пика. В активных генераторных системах для поддержания непрерывных колебаний потери от демпфирования необходимо компенсировать усилением.

    Поскольку сопротивление всегда присутствует в системе, практические цепи LC корректнее рассматривать как резонансные сети RLC. Такой расширенный подход необходим при анализе реальной характеристики, а не только идеализированных теоретических моделей.

    Как спроектировать резонансную цепь LC

    Шаг 1: Определить функциональную задачу

    Любая качественная резонансная цепь начинается с чёткой постановки цели. Задачей проектирования может быть выделение сигнала, генерация колебаний, фильтрация, согласование импедансов, сенсорика или подавление шумов. Область применения определяет не только целевую частоту, но и требуемую полосу пропускания, вносимые потери, допустимое напряжение и стабильность в условиях эксплуатации.

    Например, радиочастотная настроенная цепь фронтенда и лабораторный генератор сигналов могут работать на близких частотах, но иметь совершенно разные приоритеты проектирования. Одна может требовать высокой селективности и компактных габаритов, другая — стабильности частоты, широкого диапазона регулировки и удобства измерений.

    Шаг 2: Рассчитать начальные значения компонентов

    После определения целевой частоты разработчик может выбрать одно из значений (L или C) как базовое и рассчитать второе. Получается первичный вариант схемы. На этом этапе уже учитывают стандартные ряды компонентов, классы допусков и реальные варианты корпусов, чтобы избежать нереалистичных теоретических расчётов.

    Рекомендуется сравнивать несколько близких комбинаций, а не останавливаться на первом математически верном варианте. Небольшое изменение индуктивности в паре с другим конденсатором может обеспечить лучшую добротность Q, доступность комплектации или более стабильный допуск при массовом производстве.

    Шаг 3: Оценить реальные паразитные эффекты

    После первичного расчёта следующий шаг — оценка неидеальных эффектов. Длина дорожек печатной платы, конструкция выводов компонентов, геометрия разъёмов, экранирование и соседние плоскости земли влияют на фактическую индуктивность и ёмкость цепи. В высокочастотных схемах эти факторы могут существенно смещать резонансную частоту.

    Паразитные элементы также могут создавать непредусмотренные пути связи или дополнительные резонансные точки. Именно поэтому измерения прототипа часто отличаются от результатов симуляции при слишком идеализированной модели. Разработчикам следует включать в анализ эквивалентное последовательное сопротивление, паразитную ёмкость и реальные условия источника/нагрузки.

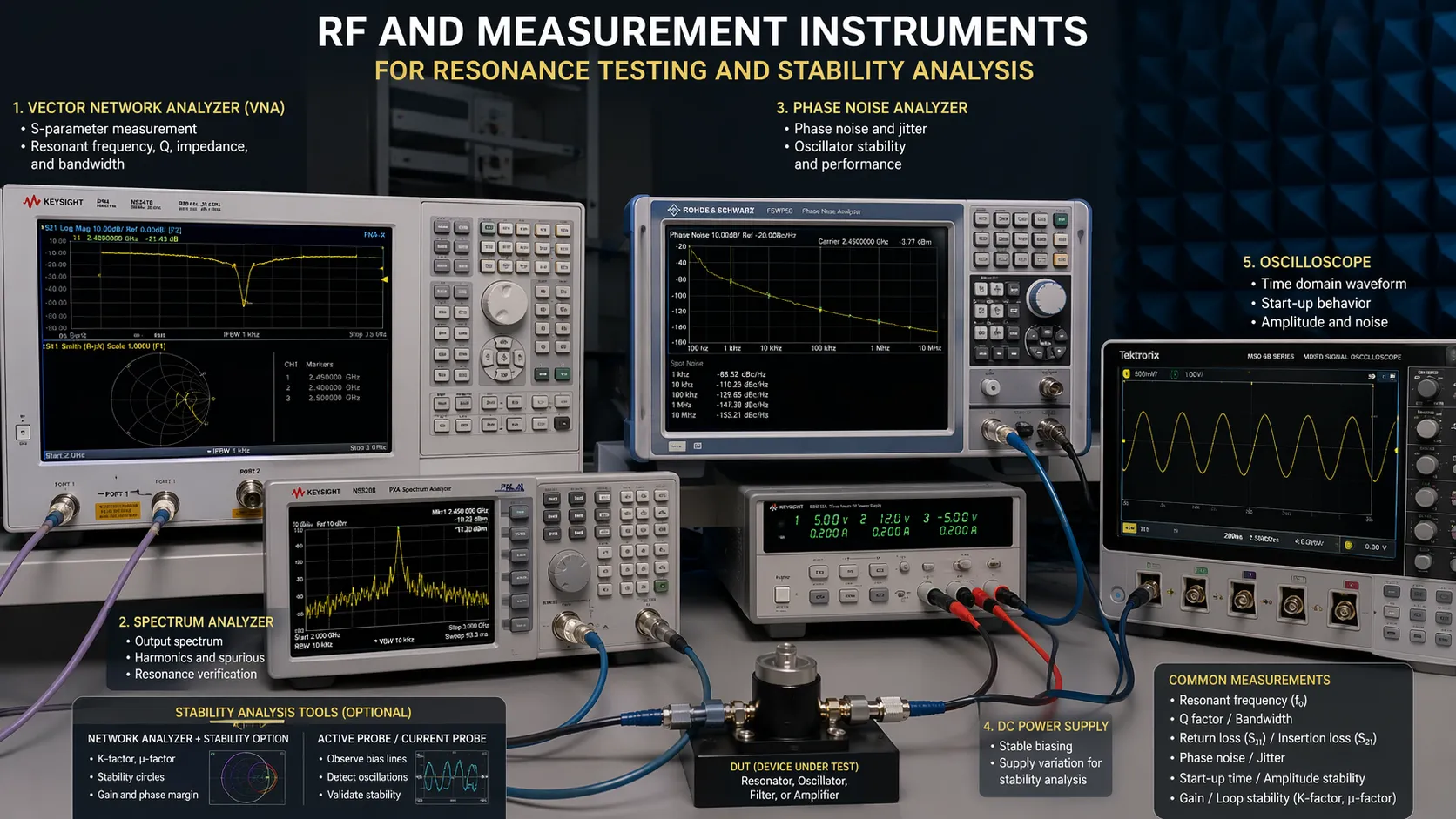

    Шаг 4: Симуляция и создание прототипа

    Симуляция позволяет предсказать резонансную частоту, полосу пропускания, амплитуду отклика, поведение импедансов и чувствительность к допускам до изготовления физического устройства. Инструменты на базе SPICE особенно полезны для сравнения вариантов компонентов и анализа работы сети с учётом реальных потерь и нагрузки.

    Тем не менее симуляция не заменяет физическое тестирование. Измерения прототипа остаются обязательными, поскольку реальные компоненты, разброс параметров при сборке и влияние измерительного оборудования часто меняют итоговую характеристику. Для точной доводки схемы после тестирования обычно используют подстроечные конденсаторы, регулируемые элементы или корректировку разводки платы.

        Рассчитанная резонансная частота — лишь начало работы. Стабильная резонансная схема является результатом совместного расчёта, симуляции, грамотной разводки платы и измерительных проверок.

    Применение резонансных цепей LC

    Радиочастотная настройка и выделение сигналов

    Одно из самых распространённых применений резонанса LC — радиочастотная настройка. Грамотно спроектированная резонансная цепь выделяет один канал или узкую полосу частот, подавляя соседние сигналы. Эта селективность является фундаментом работы приёмников, настроенных блоков и схем предварительной обработки сигналов фронтенда.

    Поскольку задачи настройки часто требуют узких частотных окон, высокая добротность компонентов и тщательное экранирование приобретают особую важность. Даже небольшие изменения паразитных параметров могут нарушать точность выделения канала, особенно при переходе в высокий радиочастотный диапазон.

    Генераторы и формирование частот

    Контурные цепи LC широко используются в синусоидальных генераторах, включая распространённые топологии Колпиттса и Хартли. В таких системах резонансная сеть определяет частоту колебаний, а активный элемент компенсирует потери энергии за каждый цикл. Без активной компенсации естественные колебания затухают из-за демпфирования.

    Для генераторных приложений ключевое значение имеет стабильность. Частотный дрейф из-за температуры, колебаний питания и паразитных эффектов напрямую влияет на качество выходного сигнала. По этой причине цепи LC для генераторов обычно требуют более высокого качества компонентов и строгого контроля разводки платы по сравнению с демонстрационными схемами.

    Фильтры и согласование импедансов

    Резонансные элементы LC незаменимы также в аналоговых фильтрах и сетях согласования импедансов. В фильтрах они формируют полосы пропускания и подавления с гораздо более резкой характеристикой, чем простые резистивные делители. В сетях согласования они преобразуют импеданс для повышения эффективности передачи энергии на заданной рабочей частоте.

    Это особенно ценно в радиочастотных передатчиках, приёмниках, антенных интерфейсах и системах передачи мощности. При этом характеристика согласования всегда зависит от частоты, поэтому разработчик должен воспринимать резонанс не как универсальное решение, а как целевой инструмент для определённой полосы рабочих частот.

    Анализ стабильности резонансных цепей LC

    Допуск компонентов и разброс параметров при производстве

    Одна из главных угроз стабильности — допуск компонентов. Реальные катушки индуктивности и конденсаторы не имеют идеально точных номиналов. Производственный разброс означает, что фактические значения L и C могут отличаться от номинальных, и эти отклонения напрямую изменяют резонансную частоту.

    В схемах с широкой полосой отклика такое смещение может быть допустимым. Но в узкополосных и частотно-критических системах даже небольшое процентное отклонение имеет важное значение. Поэтому для стабильных резонансных схем часто используют компоненты с уменьшенным допуском или предусматривают возможность подстройки при калибровке.

    Температурный дрейф и влияние внешней среды

    Изменения температуры влияют как на индуктивность, так и на ёмкость. Некоторые магнитные материалы меняют свои свойства с температурой, а диэлектрики отдельных типов конденсаторов обладают повышенной температурной чувствительностью. При изменении внешних условий резонансная частота может уходить от расчётного значения, особенно в прецизионных генераторах и радиочастотных схемах.

    Стабильность по внешней среде не ограничивается только температурой. Влажность, вибрации, механические нагрузки и условия корпуса также влияют на реальную характеристику. В практической инженерии стабильность резонанса зависит не только от принципиальной схемы, но и от условий эксплуатации и способа компоновки устройства.

    Влияние нагрузки и взаимная связь

    Резонансная цепь LC редко работает в изоляции. Обычно она подключена к источнику, последующему усилителю, измерительному прибору или другому резонансному каскаду. Эти внешние подключения создают нагрузку на схему, изменяют фактическую добротность Q, полосу пропускания, а иногда и видимую резонансную частоту.

    Влияние нагрузки особенно важно при измерениях. Измерительный щуп, кабель или вход прибора могут непреднамеренно изменять характеристику тестируемой схемы, из-за чего измеренный резонанс отличается от свободной работы внутренней цепи. Поэтому грамотная инженерная практика включает учёт особенностей измерений как часть анализа стабильности.

    Паразитные элементы и чувствительность к разводке платы

    Паразитное сопротивление, паразитная ёмкость и непредусмотренная индуктивная связь — самые распространённые причины расхождения реальной работы цепей LC с первичными расчётами. На низких и средних частотах эти эффекты могут быть незначительными. На высоких частотах они часто определяют поведение схемы.

    Поэтому грамотная разводка платы является ключевым фактором стабильности. Короткие пути возврата, продуманное заземление, компактное размещение компонентов, контролируемая геометрия дорожек и продуманное экранирование сохраняют заданную резонансную характеристику. Во многих радиочастотных схемах физическая компоновка не менее важна, чем корректность принципиальной схемы.

    Практики проектирования для повышения стабильности

    Стабильные резонансные цепи LC создаются за счёт дисциплинированного проектирования, а не только математических расчётов. Высокодобротные катушки индуктивности, малопотерьные конденсаторы, компоненты с точным допуском, компактная разводка платы и правильное экранирование напрямую повышают частотную стабильность и предсказуемость работы.

    Также рекомендуется минимизировать лишнюю нагрузку, заранее оценивать температурные характеристики и проверять резонанс как симуляцией, так и лабораторными измерениями. В ответственных схемах использование компонентов с запасом по параметрам, выбор качественных материалов и предусмотрение возможности подстройки позволяют создать надёжное готовое устройство, а не только теоретически корректную схему.

        Самые надёжные резонансные цепи LC не просто настроены на нужную частоту — они спроектированы для сохранения этой частоты в реальных условиях эксплуатации.

    Заключение

    Резонансные цепи LC остаются незаменимыми элементами электроники, поскольку обеспечивают точный и эффективный способ формирования частотных характеристик электронных систем. Их основной принцип основан на обмене энергией между катушкой индуктивности и конденсатором, но успешное проектирование зависит не только от формулы резонанса. Топология последовательного и параллельного включения, добротность Q, потери, полоса пропускания, допуск компонентов, температурный дрейф, влияние нагрузки и паразитные эффекты определяют итоговую характеристику.

    Независимо от задачи — радиочастотная настройка, генерация колебаний, фильтрация или согласование импедансов — инженеры должны соблюдать баланс между теорией, измерениями и анализом стабильности. Качественная схема LC должна быть не только математически корректной, но и аппаратно надёжной, стабильной в эксплуатации и соответствующей требованиям реального применения.

    Часто задаваемые вопросы

    Каково основное назначение резонансной цепи LC?

    Основное назначение — создание выраженной частотно-избирательной характеристики. Резонансные цепи LC используют для пропускания, подавления, генерации или формирования сигналов на заданной частоте в фильтрах, генераторах, настроенных блоках и сетях согласования импедансов.

    В чём разница между последовательным и параллельным резонансом?

    При последовательном резонансе импеданс цепи становится минимальным, а ток — максимальным в точке резонанса. При параллельном резонансе входной импеданс напротив возрастает, что делает такие цепи подходящими для контурных схем, настроенных нагрузок и частотно-селективных сетей.

    Почему добротность Q важна при проектировании цепей LC?

    Добротность Q показывает эффективность накопления энергии резонансной цепью по сравнению с потерями. Высокая добротность обеспечивает высокую селективность и узкую полосу пропускания, низкая — широкую характеристику отклика и сильное демпфирование.

    Что вызывает нестабильность резонансной частоты?

    Основные причины: допуск компонентов, температурный дрейф, паразитная ёмкость и индуктивность, активные потери, неграмотная разводка печатной платы, а также нагрузка от последующих каскадов и измерительного оборудования.

    Актуальны ли резонансные цепи LC в современной электронике?

    Да. Они широко применяются в радиочастотной электронике, системах связи, генераторах, аналоговых фильтрах, сетях согласования импедансов, а также во многих типах сенсорного оборудования и схем обработки сигналов.
