Современные сети больше не являются простым набором компьютеров, соединенных кабелями. Предприятиям, кампусам, больницам, центрам обработки данных, промышленным паркам и поставщикам услуг нужны сети, способные быстро перемещать большие объемы данных, безопасно разделять разные группы пользователей и поддерживать надежную связь между несколькими IP-подсетями. В такой среде коммутатор уровня 3 становится больше, чем обычное коммутирующее устройство. Он сочетает в себе высокоскоростную способность пересылки коммутатора уровня 2 с интеллектом маршрутизации маршрутизатора, что делает его важной основой для масштабируемой сетевой архитектуры.

Коммутатор уровня 3 часто описывают как устройство, которое может как коммутировать, так и маршрутизировать. На уровнях доступа и агрегации он помогает локальным устройствам эффективно взаимодействовать. На основном или распределительном уровне он может маршрутизировать трафик между VLAN, отделами, группами серверов, сервисными зонами и сегментами сети. Эта двойная возможность позволяет организациям строить сети, которые быстрее, чище, проще в управлении и лучше подготовлены к будущему росту.

От простой пересылки к интеллектуальному управлению трафиком

Разные сетевые устройства обрабатывают данные по-разному. Концентратор просто широковещательно рассылает трафик на все подключенные порты и в современных сетях практически устарел. Коммутатор уровня 2 пересылает кадры внутри локальной сети в соответствии с MAC-адресами. Маршрутизатор пересылает пакеты между разными IP-сетями в соответствии с IP-маршрутами. Коммутатор уровня 3 объединяет эти два мира, используя как пересылку по MAC-адресам, так и IP-маршрутизацию.

В традиционной локальной сети коммутатор уровня 2 хорошо работает, когда все устройства принадлежат одной подсети или VLAN. Однако, когда пользователям из разных отделов, сервисных зон или VLAN необходимо общаться, трафик должен маршрутизироваться между IP-сетями. Если каждый межсетевой поток отправлять на отдельный маршрутизатор, сеть может стать неэффективной, особенно когда объем внутреннего трафика высок.

Коммутатор уровня 3 решает эту проблему, выполняя маршрутизацию внутри платформы коммутации. Он может пересылать локальный трафик на уровне 2 и маршрутизировать межсетевой трафик на уровне 3, сокращая ненужные обходные пути и повышая общую скорость отклика сети.

Как работает основной механизм

Основную ценность коммутатора уровня 3 можно сформулировать как «маршрутизируй один раз, коммутируй много раз». Когда пакет впервые должен переместиться из одной подсети в другую, коммутатор принимает решения о маршрутизации уровня 3 аналогично маршрутизатору. После того как поток трафика идентифицирован, последующие пакеты с тем же путем пересылки могут обрабатываться на высокой скорости с помощью аппаратной коммутации.

Этот механизм позволяет сети сохранять интеллект маршрутизации, достигая производительности, близкой к коммутации уровня 2. Для внутреннего трафика предприятия это особенно полезно, поскольку многие приложения требуют частой связи между разными VLAN, сетями серверов, офисными сетями, беспроводными сетями и зонами безопасности.

В практическом сетевом дизайне это означает, что межсетевая связь не всегда должна зависеть от внешнего маршрутизатора. Коммутатор уровня 3 может выступать в качестве шлюза маршрутизации для нескольких VLAN, сохраняя при этом быструю пересылку между подключенными портами.

Две таблицы за более умной пересылкой

Коммутатор уровня 3 поддерживает два важных типа информации о пересылке. Первый — это таблица MAC-адресов, которая записывает соответствие между MAC-адресами устройств и портами коммутатора. Эта таблица поддерживает коммутацию уровня 2 в пределах одного домена широковещания или VLAN.

Второй — это таблица маршрутизации, которая содержит различные сегменты IP-сети, исходящие интерфейсы, информацию о следующем переходе и предпочтения маршрутов. Эта таблица поддерживает маршрутизацию уровня 3 между разными IP-подсетями. Когда трафик поступает, коммутатор проверяет, принадлежит ли адрес назначения той же подсети. Если да, коммутатор пересылает кадр через таблицу MAC-адресов. Если нет, коммутатор использует таблицу маршрутизации для определения правильного пути пересылки.

Эта комбинированная логика делает устройство более интеллектуальным, чем простой коммутатор уровня 2, и более эффективным для внутренней высокоскоростной маршрутизации, чем многие традиционные программные реализации маршрутизации.

Аппаратная маршрутизация снижает задержку

Одним из ключевых технических преимуществ коммутации уровня 3 является аппаратная маршрутизация. Традиционные маршрутизаторы часто в большей степени полагаются на программную обработку функций маршрутизации, в то время как коммутаторы уровня 3 используют специализированные коммутационные микросхемы, часто называемые ASIC, для ускорения решений о пересылке.

Поскольку маршрутизация и пересылка могут обрабатываться аппаратно, коммутаторы уровня 3 в подходящих проектах могут снизить задержку пересылки до микросекундного уровня. Высокопроизводительные коммутаторы уровня 3 также могут поддерживать пересылку на линейной скорости, что означает, что устройство может пересылать трафик с максимальной физической скоростью своих интерфейсов при соответствующих условиях.

Именно поэтому коммутаторы уровня 3 широко используются в сетях, где требуются как интеллект маршрутизации, так и высокая пропускная способность. Это не просто «более крупные коммутаторы». Они спроектированы так, чтобы сделать межсетевую связь более быстрой и практичной в загруженных внутренних сетях.

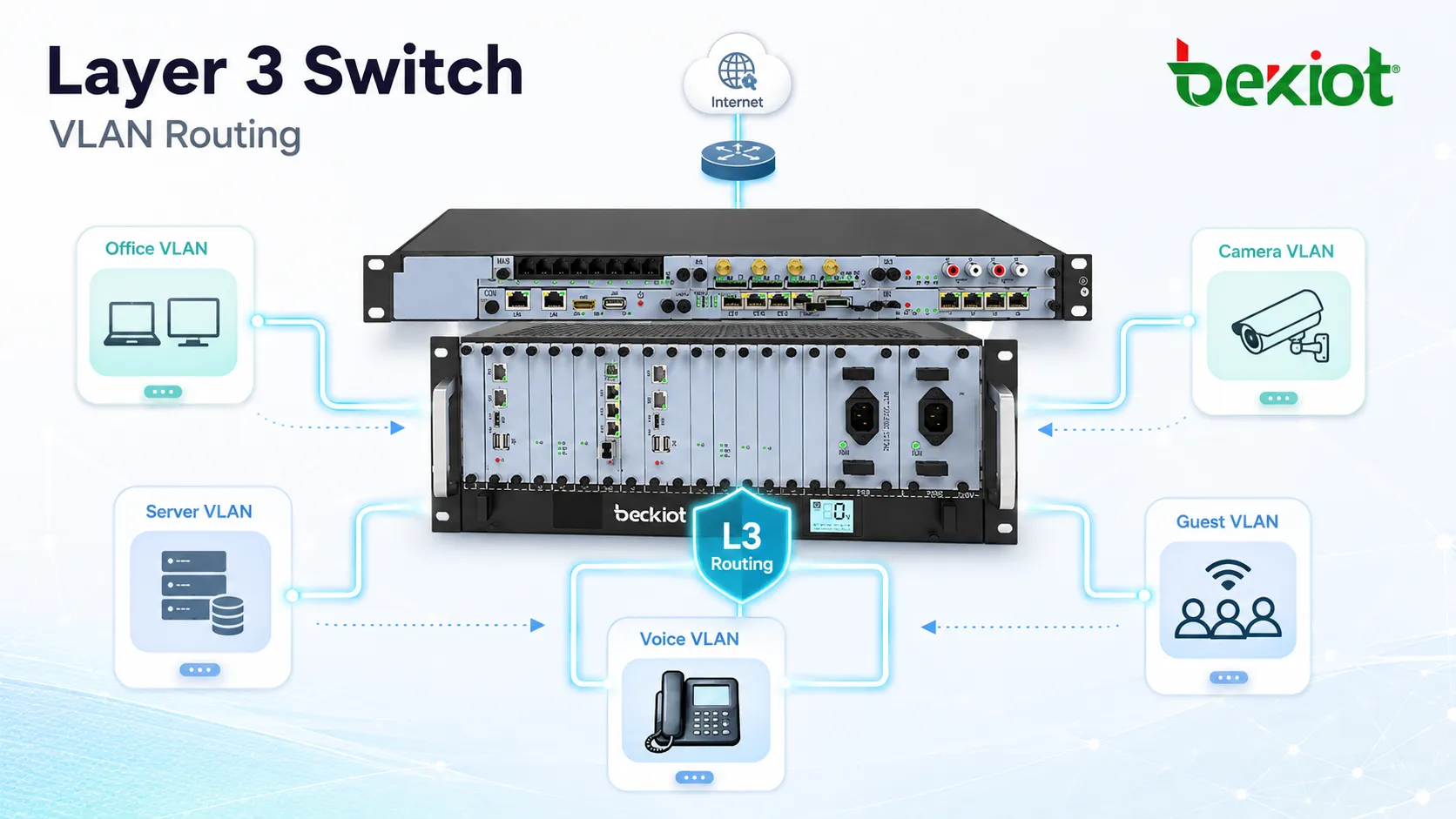

Сегментация VLAN создает более чистую сеть

Поддержка VLAN — одна из важнейших причин, по которой организации развертывают коммутаторы уровня 3. VLAN позволяет разделить физическую сеть на несколько логических сетей. Например, предприятие может разделить офисных пользователей, финансовые системы, беспроводных пользователей, IP-камеры, голосовые терминалы, гостевой доступ и серверы по разным VLAN.

Без маршрутизации эти VLAN остаются изолированными. С коммутатором уровня 3 организация может определить пути маршрутизации между VLAN, сохраняя четкие границы трафика. Это делает сеть более безопасной, более управляемой и более гибкой, чем размещение всех устройств в одной большой плоской сети.

Правильная сегментация VLAN также может уменьшить широковещательный трафик, упростить поиск неисправностей и улучшить контроль политик. Сетевые администраторы могут применять разные правила для разных отделов, сервисных систем или зон безопасности вместо того, чтобы одинаково обрабатывать каждое устройство.

Протоколы маршрутизации для растущих сетей

Коммутатор уровня 3 может поддерживать несколько методов маршрутизации в зависимости от размера и сложности сети. В небольших сетях может быть достаточно статических маршрутов. В средних и крупных сетях динамические протоколы маршрутизации, такие как RIP, OSPF и BGP, могут помочь сети автоматически изучать маршруты и адаптироваться к изменениям топологии.

OSPF обычно используется внутри корпоративных и кампусных сетей, поскольку он поддерживает масштабируемую внутреннюю маршрутизацию и более быстрый расчет путей. BGP чаще используется в среде операторов связи, центров обработки данных или больших мультисетевых средах, где важны контроль маршрутов и политическая маршрутизация. Точный выбор протокола зависит от сетевой архитектуры, требований к резервированию и возможностей управления.

Поддерживая протоколы маршрутизации, коммутатор уровня 3 может участвовать в более широкой системе маршрутизации, а не только действовать как локальный межсетевой шлюз. Это важно для предприятий с несколькими зданиями, филиалами, центрами обработки данных или вышестоящими сетевыми подключениями.

Корпоративная архитектура с уровнями ядра, агрегации и доступа

Во многих корпоративных сетях используется трехуровневая архитектура: уровень ядра, уровень агрегации и уровень доступа. Коммутаторы доступа подключают оконечные устройства, такие как компьютеры, принтеры, IP-телефоны, точки беспроводного доступа, камеры и промышленные терминалы. Коммутаторы агрегации собирают трафик от нескольких коммутаторов доступа. Уровень ядра обеспечивает высокоскоростную пересылку и маршрутизацию между основными сетевыми областями.

Коммутатор уровня 3 часто развертывается на уровне ядра или уровне агрегации, поскольку эти позиции требуют как скорости, так и возможности маршрутизации. Он может соединять различные VLAN отделов, серверные зоны, выходы в интернет, интерфейсы межсетевых экранов и сети центров обработки данных. Такая архитектура сохраняет коммутаторы доступа более простыми, размещая управление маршрутизацией ближе к центру трафика.

Для предприятия эта архитектура помогает улучшить масштабируемость. Новые отделы, этажи, производственные зоны, беспроводные сети или сервисные системы могут быть добавлены с помощью планирования VLAN и политик маршрутизации, а не перестройки всей сети.

Центры обработки данных нуждаются в быстрой и низколатентной коммутации

Центры обработки данных предъявляют высокие требования к производительности коммутации. Современные серверные среды могут содержать тысячи серверов, виртуальных машин, систем хранения, контейнерных платформ и кластеров приложений. Эти системы генерируют как север-южный трафик между серверами и внешними сетями, так и восток-западный трафик между серверами внутри центра обработки данных.

Коммутаторы уровня 3 помогают центрам обработки данных строить более плоские сетевые структуры, сокращать ненужные переходы пересылки и повышать пропускную способность. В высокопроизводительных средах использование подходящей архитектуры коммутации уровня 3 может значительно повысить эффективность трафика. Некоторые связанные сравнения производительности показывают, что высокопроизводительная коммутация уровня 3 в сценариях центров обработки данных может снизить задержку север-южного трафика более чем на 40% в оптимизированных проектах.

Для таких приложений, как облачные платформы, онлайн-сервисы, виртуализация, сети хранения и системы реального времени, более низкая задержка и более высокая пропускная способность пересылки могут напрямую влиять на время отклика сервиса и пользовательский опыт.

Сценарии использования у поставщиков услуг и в городских сетях

В среде поставщиков услуг и городских сетей коммутаторы уровня 3 часто используются на граничных узлах, точках доступа предприятий и агрегационных позициях. Они могут обеспечивать изоляцию VLAN, гибкую маршрутизацию, политическую пересылку и высокоскоростную обработку пакетов для многих клиентов или сервисных групп.

Эти сети требуют как разделения трафика, так и эффективной маршрутизации. Коммутатор уровня 3 может помочь разделить клиентский трафик, подключить несколько сервисных VLAN, поддерживать политики маршрутов и пересылать большие объемы трафика со стабильной производительностью. Это делает его подходящим для доступа к выделенным линиям предприятий, агрегации зданий, соединения кампусов и городских Ethernet-услуг.

По сравнению с чисто агрегационной сетью уровня 2, возможность уровня 3 дает операторам больший контроль над путями трафика, изоляцией сервисов и устойчивостью сети.

Сценарии высокой надежности требуют большего, чем скорость

Кампусные сети, больничные сети, системы финансовых торгов, диспетчерские и крупные штаб-квартиры предприятий требуют стабильной работы сети. В этих средах скорость важна, но надежность, быстрое восстановление и приоритизация трафика не менее важны.

Коммутаторы уровня 3 могут поддерживать резервные каналы, быструю сходимость, агрегацию каналов, резервное копирование маршрутов и политики QoS. Резервирование помогает поддерживать связь при отказе канала или пути устройства. Быстрая сходимость сокращает время, необходимое сети для поиска другого пути. QoS позволяет важному трафику, такому как голос, видео, медицинские системы, торговый трафик или управляющие сервисы, получать более высокий приоритет, когда сеть загружена.

Это делает коммутаторы уровня 3 подходящими для сетей, где простои или задержки могут повлиять на непрерывность бизнеса, управление безопасностью или пользовательский опыт.

Рекомендуемые компоненты решения

Полноценное решение на базе коммутатора уровня 3 не должно фокусироваться только на самом коммутаторе. Оно должно включать планирование VLAN, IP-адресацию, дизайн маршрутизации, размещение шлюза, резервирование, политику QoS, контроль безопасности, мониторинг и будущее расширение. Цель — создать быструю, структурированную, безопасную и простую в управлении сеть.

Планирование перед развертыванием

Перед развертыванием решения на базе коммутатора уровня 3 администраторы должны сначала определить сетевые зоны и приоритеты сервисов. Это включает решение, какие VLAN необходимы, какие подсети должны взаимодействовать, какие сервисы требуют изоляции и какой трафик должен получать приоритет.

IP-адресация должна быть четко спланирована. Неорганизованная IP-структура может усложнить маршрутизацию, поиск неисправностей и расширение. Размещение шлюза также важно. Во многих корпоративных проектах коммутатор уровня 3 служит шлюзом по умолчанию для нескольких VLAN, что позволяет локальной маршрутизации происходить близко к пользователям и серверам.

Резервирование следует учитывать с самого начала. Критические сети должны избегать единых точек отказа в аплинках, питании, основных соединениях и путях маршрутизации. Управляющий доступ, резервное копирование конфигурации, журналирование и мониторинг также должны быть включены в проект, а не добавляться только после появления проблем.

Направление развития, готовое к будущему

По мере того как 5G, облачные вычисления, интернет вещей, искусственный интеллект и периферийные вычисления продолжают развиваться, сети должны будут нести больше устройств, больше приложений и больше трафика реального времени. Коммутаторы уровня 3 также движутся к более высокой производительности, более сильной автоматизации и более простому централизованному управлению.

Будущие сетевые среды будут все чаще требовать возможности интерфейсов 400G и 800G в сценариях высокопроизводительного ядра и центров обработки данных. Оптимизация трафика с помощью ИИ может помочь сетям выявлять аномальные шаблоны, корректировать политики и улучшать использование ресурсов. Облачно-ориентированное управление и автоматизация могут сделать крупномасштабное развертывание и обслуживание более эффективными.

Для организаций, планирующих долгосрочную модернизацию сети, коммутация уровня 3 — это не только текущее улучшение производительности. Это также основа для более интеллектуальных, автоматизированных и масштабируемых сетевых операций.

Заключение

Решение на базе коммутатора уровня 3 дает современным сетям возможность сочетать быструю локальную коммутацию с интеллектуальной IP-маршрутизацией. Оно поддерживает сегментацию VLAN, межсетевую связь, динамическую маршрутизацию, резервирование, QoS и высокопроизводительную пересылку в одной архитектуре.

От корпоративных сетей до центров обработки данных, от кампусов до доступа поставщиков услуг — коммутаторы уровня 3 помогают данным перемещаться более плавно в сложных средах. При правильном планировании они могут уменьшить узкие места маршрутизации, улучшить границы безопасности, упростить структуру сети и поддержать будущий рост.

Лучший результат достигается, когда коммутация уровня 3 рассматривается как часть полного сетевого решения, а не просто как обновление устройства. Дизайн VLAN, политика маршрутизации, резервирование, безопасность, приоритет трафика и видимость управления должны работать вместе, чтобы создать стабильную и масштабируемую основу связи.

Часто задаваемые вопросы

Коммутатор уровня 3 — это то же самое, что маршрутизатор?

Нет. Оба могут маршрутизировать IP-трафик, но они спроектированы для разных ролей. Коммутатор уровня 3 оптимизирован для высокоскоростной внутренней пересылки в сети, в то время как маршрутизатор часто используется для доступа к глобальным сетям, периферийных функций интернета, NAT, интеграции с межсетевым экраном или сложной внешней маршрутизации.

Когда организации следует переходить с коммутации уровня 2 на уровень 3?

Обычно обновление необходимо, когда в сети есть несколько VLAN, несколько отделов, растущий серверный трафик, требования к связи между подсетями или падение производительности из-за отправки слишком большого внутреннего трафика через внешний маршрутизатор.

Нужен ли каждому коммутатору доступа возможность уровня 3?

Не всегда. Во многих сетях на уровне доступа используются коммутаторы уровня 2, а на уровне агрегации или ядра — коммутаторы уровня 3. Такая архитектура сохраняет простой доступ оконечных устройств, размещая маршрутизацию и контроль политик в более сильной центральной точке.

Может ли коммутатор уровня 3 повысить безопасность сети?

Он может помочь, поддерживая разделение VLAN, контроль маршрутизации, политики доступа и границы трафика. Однако для полной защиты он все равно должен работать с межсетевыми экранами, системами аутентификации, инструментами мониторинга и политиками безопасности.

Что следует учитывать при выборе решения на базе коммутатора уровня 3?

Важные факторы включают скорость портов, пропускную способность пересылки, масштаб VLAN, поддержку протоколов маршрутизации, функции резервирования, возможности QoS, инструменты управления, надежность питания и требования к будущему расширению.
