Во многих проектах по интеграции видео традиционная обработка видео по-прежнему полагается на кабели HDMI, матричные коммутаторы HDMI, локальные дисплеи и выделенную точечную проводку. Этот метод может работать в небольших и стационарных средах, но становится все более сложным в управлении, когда проекту необходимо подключить камеры видеонаблюдения, носимые камеры, дроны, видеотелефоны, мобильные командно-диспетчерские пункты, места чрезвычайных ситуаций, а также несколько дисплеев или платформ.
Обработка видео на основе IP меняет эту модель. Вместо того чтобы направлять каждый сигнал в матрицу HDMI и отправлять каждый выход через физические видеокабели, видеопотоки могут приниматься, преобразовываться, управляться, распределяться и просматриваться с помощью сетевых медиа-протоколов. Для центров управления, аварийно-спасательных автомобилей связи, промышленных парков, корпоративных пожарных частей и диспетчерских это обеспечивает более гибкий способ создания компактной, масштабируемой и управляемой программным обеспечением видеосистемы.
Почему традиционные структуры HDMI становятся сложными для расширения
Интеграция видео на основе HDMI обычно зависит от прямой прокладки кабелей между видеоисточником, матричным оборудованием, декодером, экраном дисплея и системой управления. Когда количество входов и выходов ограничено, эта структура проста для понимания. Однако, как только проект требует больше источников, больше назначений, больше функций управления или больше сценариев мобильного развертывания, структура проводки становится гораздо более сложной.
Эта проблема особенно очевидна в автомобилях экстренного реагирования и компактных диспетчерских. В этих средах ограниченное пространство, строгие требования к установке и частые изменения бизнес-потребностей. Если в небольшом автомобильном шкафу установлено много устройств и кабелей HDMI, последующее техническое обслуживание, замена, поиск неисправностей и расширение функций становятся затруднительными.
Еще одним ограничением является то, что HDMI в основном предназначен для локальной передачи сигналов. Он естественным образом не подходит для удаленного обмена платформами, просмотра через облако, пересылки между сетями, многостороннего сотрудничества или интеграции с программным обеспечением для управления и диспетчеризации. Когда видео необходимо отправить одновременно в несколько систем, чисто структура на основе HDMI часто требует дополнительных кодеров, разветвителей, преобразователей и ручного изменения проводки.

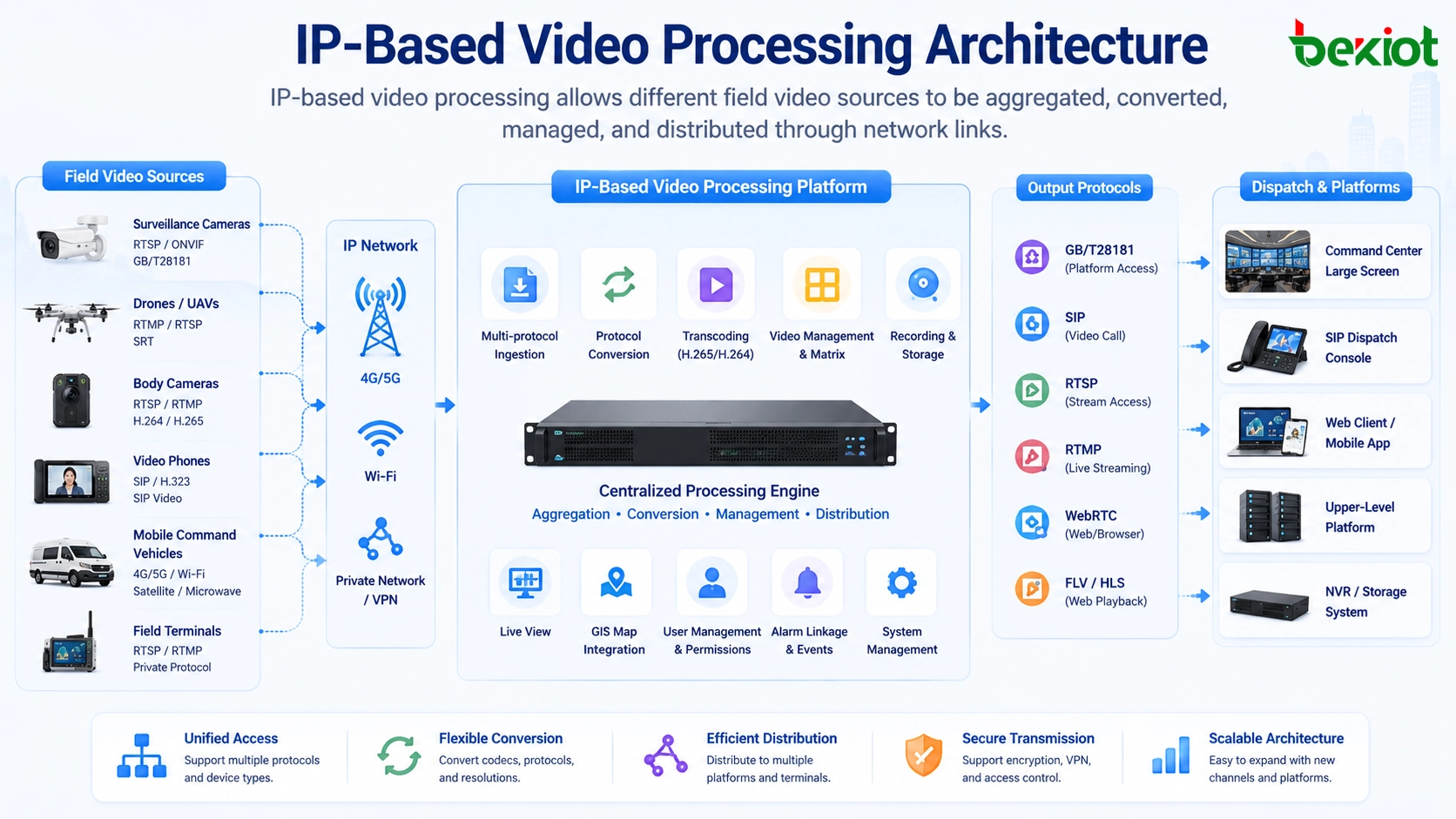

Перемещение видеоисточников непосредственно в сеть
Большинство современных видеоплатформ уже поддерживают IP-передачу в той или иной форме. Камеры видеонаблюдения, портативные контрольные шары, носимые камеры, видеошлюзы БПЛА, видеотелефоны, бортовые камеры и мобильные видеотеминалы часто предоставляют стандартные или полустандартные потоковые протоколы. Вместо того чтобы сначала конвертировать все в HDMI, устройство агрегации на основе IP может принимать эти потоки непосредственно по сети.
Распространенные методы доступа включают GB/T28181, RTSP, RTMP, SIP и другие потоковые или коммуникационные протоколы. Эти протоколы позволяют различным типам видеооборудования попадать в одну и ту же среду обработки мультимедиа. Как только сигналы принимаются в виде IP-потоков, система может выполнять унифицированное управление, преобразование протоколов, транскодирование, запись, предварительный просмотр, диспетчеризацию и распределение.
По сравнению с традиционной физической маршрутизацией видео, эта модель уменьшает зависимость от точечного каблирования. Сетевой коммутатор, гигабитный интерфейс или волоконно-оптическая линия могут одновременно передавать несколько видеоканалов. В подходящих системных проектах одно компактное устройство агрегации аудио и видео может поддерживать сотни видеовходов, занимая при этом лишь небольшое пространство в стойке, например, 1U.
Ценность обработки видео на основе IP заключается не только в меньшем количестве кабелей. Ее более глубокая ценность в том, что видео становится управляемым сетевым ресурсом, который можно маршрутизировать, преобразовывать, совместно использовать, просматривать, записывать и интегрировать в рабочие процессы диспетчеризации.
Более гибкий ввод с полевых устройств
В проектах реагирования на чрезвычайные ситуации, промышленной безопасности, управления транспортом и мобильного контроля видеоисточники редко ограничиваются одним типом устройств. Платформа управления может нуждаться в одновременном приеме стационарного видео наблюдения, временно развертываемых камер, кадров с дронов, видео с транспортных средств, потоков с носимых камер, видеовызовов домофона и удаленных мобильных терминалов.
Сетевое решение для обработки видео может агрегировать эти источники посредством программно-определяемого доступа. Различные устройства могут подключаться через наиболее подходящий протокол, а не принудительно приводиться к одному и тому же формату HDMI. Например, камера видеонаблюдения может использовать RTSP, государственная видеоплатформа может использовать GB/T28181, терминал видеосвязи может использовать SIP, а устройство прямой трансляции может использовать RTMP.
Эта гибкость важна, потому что полевое оборудование часто поступает от разных производителей, использует разные кодеки и выводит разные разрешения, битрейты и частоту кадров. Если центральная платформа не может справиться с этими различиями, интеграция видео становится нестабильной. Поэтому надлежащая система обработки на основе IP должна поддерживать многопротокольный доступ, автоматическую адаптацию потоков и преобразование мультимедиа.

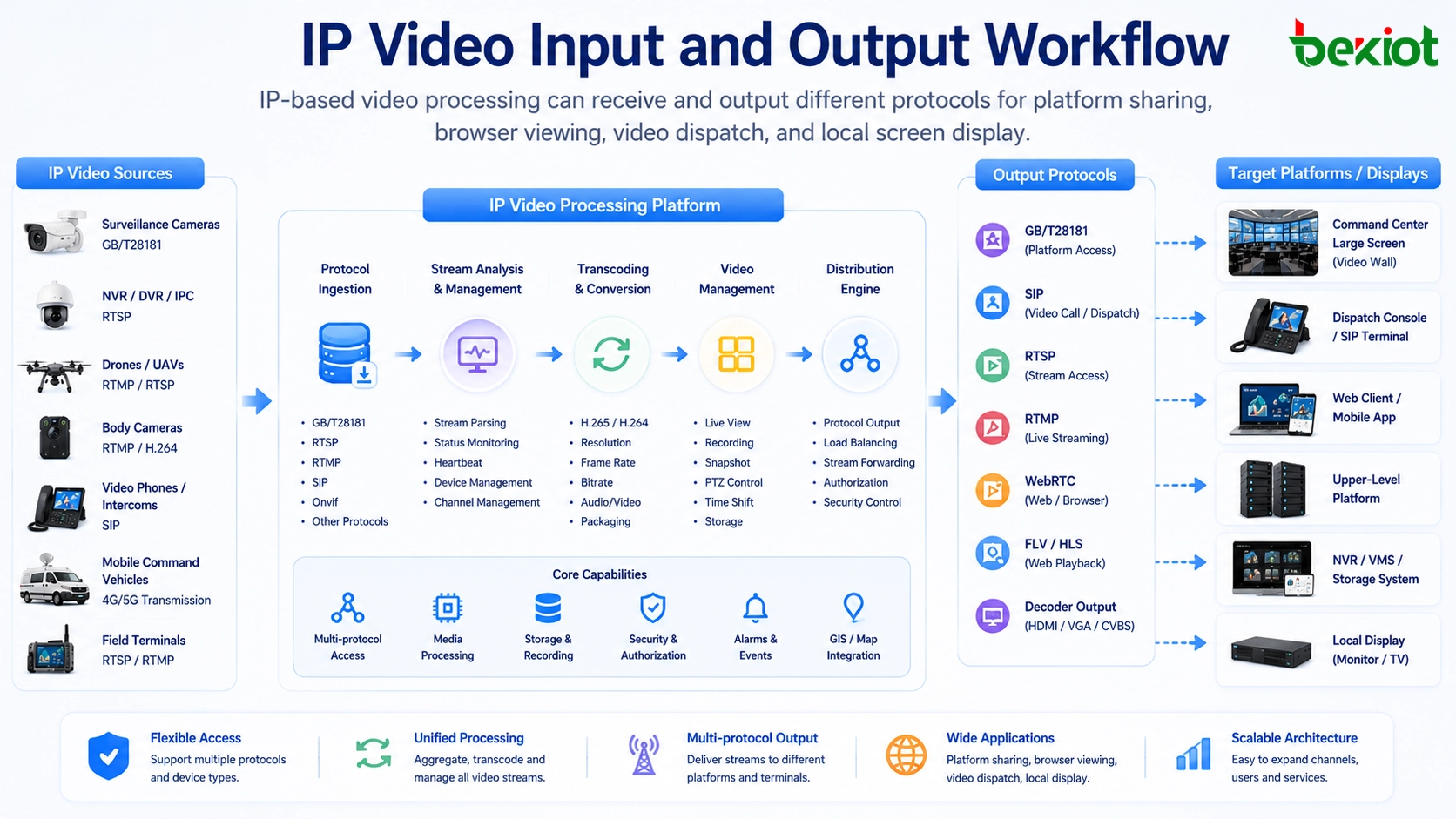

Выход больше не ограничен локальными экранами
В старых системах вывод видео обычно означал отправку сигналов HDMI на монитор, большой экран или видеостену. В современных проектах управления и связи вывод видео гораздо шире. Один видеопоток может потребоваться отправить на вышестоящую платформу, локальную диспетчерскую консоль, веб-браузер, мобильный клиент, сервер записи, удаленную экспертную систему или координационный центр экстренной помощи.
Выход на основе IP значительно упрощает это распределение. Один и тот же входной поток может быть преобразован и перенаправлен в разные места назначения через разные протоколы. Например, система может выводить видео через SIP для видеосвязи, через GB/T28181 для платформ общественной безопасности или государственных видеоплатформ, через WebRTC для просмотра в браузере с низкой задержкой, а также через FLV или другие форматы для локального предварительного просмотра и веб-мониторинга.
Когда устройству отображения все еще требуется HDMI, декодер может быть размещен рядом с дисплеем. Дальняя передача может оставаться на основе IP, а HDMI появляется только в конечной точке отображения. Это сокращает длинные кабели HDMI, улучшает гибкость развертывания и позволяет передавать видео по более длинным сетевым или волоконным линиям.
Программное управление упрощает управление видео
Как только видеосигналы обрабатываются как IP-потоки, управление может перейти от физического переключения кабелей к программному управлению. Операторы могут просматривать видеоисточники, выбирать каналы, переключать макеты, создавать разделенные экраны, отправлять потоки на платформы, запускать сеансы конференций и управлять удаленными терминалами через единый интерфейс.
Это гораздо практичнее, чем полагаться только на матричное переключение HDMI. Традиционная матрица может переключать сигналы, но обычно не может обеспечить полноценную видеосвязь, многосторонние конференции, пересылку протоколов, удаленное управление или координацию на уровне платформы. Обработка на основе IP позволяет управлению видео стать частью рабочего процесса связи, а не отдельной функцией только для отображения.
Для центров управления это означает, что оператор может быстро вывести полевой видеоисточник на экран диспетчера, поделиться им с удаленным экспертом, отправить его на вышестоящую платформу или объединить с голосовой связью. Для аварийных транспортных средств это означает, что автомобиль может принимать несколько полевых источников и пересылать выбранное видео в центр управления без восстановления физической структуры проводки.
Преобразование протоколов — реальная техническая проблема
Самая большая трудность в IP-трансформации видео — это не просто сетевая передача. Реальная проблема — разнообразие протоколов. Различные видеоплатформы могут использовать разные медиа-протоколы, методы аутентификации, кодеки, разрешения, битрейты, частоту кадров, аудиоформаты и механизмы транспорта. Даже когда два устройства заявляют о поддержке IP-видео, они могут быть напрямую несовместимы.
Поэтому практическая платформа агрегации и обработки видео должна одновременно решать несколько задач. Она должна принимать различные форматы потоков, определять медиапараметры, преобразовывать несовместимые форматы, при необходимости регулировать разрешение видео, адаптировать битрейт к условиям сети, синхронизировать аудио и видео и выводить требуемый формат на каждую целевую платформу.
Например, видеопоток с дрона может нуждаться в высоком сжатии для удаленной передачи, носимая камера может нуждаться в стабильном восходящем канале в условиях слабой сети, платформа видеонаблюдения может требовать регистрации GB/T28181, а экран управления на основе браузера может требовать WebRTC или совместимого с веб-просмотра. Эти требования не могут быть решены с помощью простой матрицы HDMI или базового кодера по отдельности.
Меньшее развертывание с более высокой интеграцией
Одним из основных преимуществ обработки видео на основе IP является миниатюризация системы. В традиционной структуре разные функции могут требовать отдельного матричного оборудования HDMI, кодеров, декодеров, аудиопроцессоров, терминалов видеоконференцсвязи, серверов пересылки потоков и управляющих устройств. Это увеличивает занимаемое место в стойке, энергопотребление, кабельное хозяйство и нагрузку на обслуживание.
С помощью интегрированного устройства агрегации аудио и видео многие из этих функций могут быть объединены в одну компактную платформу. Система может принимать IP-видео, обрабатывать видеопотоки, преобразовывать протоколы, поддерживать видеосвязь, выводить данные на несколько платформ и обеспечивать унифицированное управление с единого программного интерфейса.
Это ценно для небольших командно-диспетчерских пунктов, автомобилей экстренного реагирования, корпоративных пожарных частей, диспетчерских парков, временных аварийных объектов и мобильных операций. Эти сценарии часто требуют мощных возможностей интеграции видео, но не могут допускать больших шкафов, сложной проводки, высокого энергопотребления или трудоемких процессов обслуживания.
Лучшая поддержка рабочих процессов управления и диспетчеризации
Интеграция видео больше не ограничивается только просмотром изображений. В современных сценариях управления видео должно работать вместе с голосом, картами, сигналами тревоги, полевыми отчетами, экстренными контактами и процедурами диспетчеризации. Видеопоток может стать частью записи инцидента, управленческого решения, удаленной консультации, многосторонней конференции или межведомственного процесса координации.
Когда видео основано на IP, его легче связать с диспетчерскими платформами и системами связи. Полевой видеоисточник может быть связан с местоположением, транспортным средством, человеком, событием тревоги или задачей. Операторы могут использовать видео как часть полной коммуникационной цепочки, а не обращаться с ним как с изолированным экранным сигналом.
Например, в аварийно-спасательном автомобиле система может принимать кадры с дронов, видео с нательных камер, питание от бортовых камер и видеовызовы от полевого персонала. Диспетчер может выбрать ключевые источники, создать макет разделенного экрана, открыть видеоконференцию и отправить важные потоки в центр управления. Этот рабочий процесс трудно реализовать только с помощью HDMI-коммутации.
Becke Telcom может быть легко интегрирована в этот тип архитектуры через свои решения по конвергентной связи и диспетчеризации. В проектах, объединяющих SIP-связь, полевые терминалы, видеодоступ, пейджинг, сигнализацию и координацию с центром управления, уровень обработки видео на основе IP может помочь платформе диспетчеризации более эффективно получать и распределять визуальную информацию.
Сравнение с традиционной конструкцией на основе матрицы
rableПланирование сети по-прежнему важно
Хотя обработка видео на основе IP снижает сложность физической проводки, это не означает, что любая сеть может плавно передавать видео. Видеотрафик требует тщательного планирования, особенно когда одновременно передается много высокочетких потоков. Пропускная способность, задержка, потеря пакетов, джиттер, емкость коммутатора, дизайн восходящей линии связи, политика межсетевого экрана и настройка QoS могут повлиять на конечный опыт просмотра.
Для локальных диспетчерских обычно рекомендуется гигабитная или более скоростная сетевая инфраструктура. Для мобильных командно-диспетчерских пунктов система может комбинировать бортовую LAN, каналы 4G/5G, спутниковые каналы, частные беспроводные мосты и оптоволоконный доступ, когда он доступен. Для удаленных объектов конструкция должна учитывать пропускную способность восходящего канала, стратегию сжатия, поведение при повторном подключении и локальное буферизацию.
Когда видео необходимо отправить на вышестоящую платформу, команда проекта также должна подтвердить протокол приема, требования к кодекам, метод аутентификации, логику регистрации каналов, правило именования потоков и уровень параллелизма платформы. Эти детали определяют, может ли видео быть бесперебойно подключено после того, как физическая сеть будет готова.
Успешная IP-видеосистема зависит как от способности обработки мультимедиа, так и от дизайна сети. Только поддержки протоколов недостаточно, если пропускная способность, маршрутизация, безопасность и интеграция с платформой не спланированы правильно.

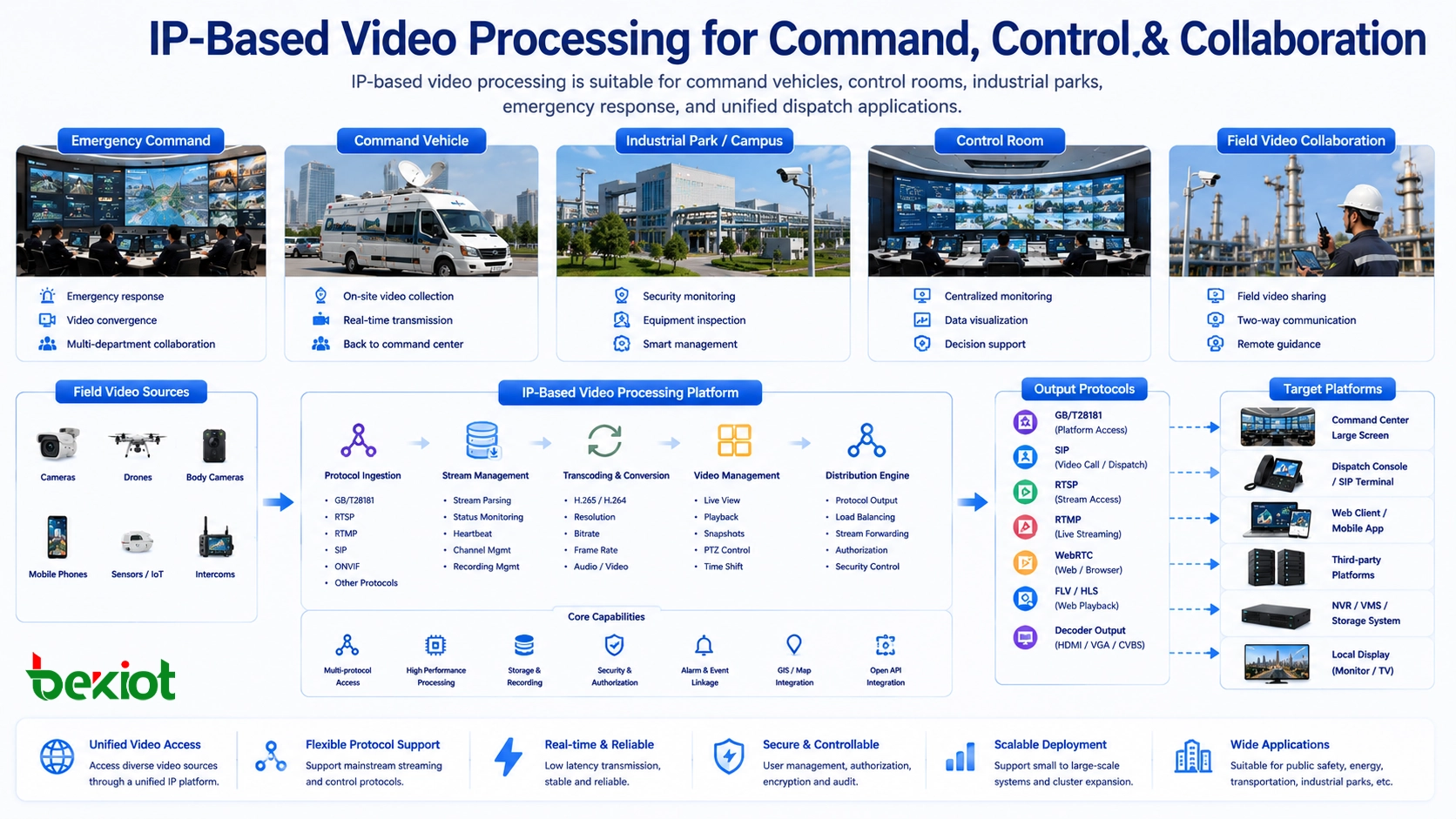

Где эта архитектура наиболее ценна
Обработка видео на основе IP особенно ценна в проектах, которым требуется множество видеоисточников, гибкое распределение, удаленный просмотр, компактное развертывание и интеграция с системами связи. Типичные среды включают аварийно-спасательные автомобили, временные командно-диспетчерские пункты, диспетчерские общественной безопасности, центры управления промышленными парками, корпоративные пожарные части, центры управления дорожным движением, энергетические объекты и комнаты безопасности крупных объектов.
В проекте реагирования на чрезвычайные ситуации система может принимать мобильное полевое видео и в реальном времени пересылать его в центр управления. В промышленном парке она может агрегировать стационарные камеры, инспекционные терминалы и видеоисточники, связанные с тревогами. В транспортном проекте она может подключать бортовое видео, придорожные камеры и дисплеи диспетчерской. В большом корпоративном кампусе она может объединять видео, голос, домофон, пейджинг и рабочие процессы реагирования на инциденты.
Общее требование за этими сценариями — не просто отображение видео. Реальное требование — более быстрое принятие решений, лучшее понимание обстановки, более простое расширение системы и более эффективная координация между полевым персоналом и центром управления.
Контрольный список реализации для проектирования
Перед развертыванием решения по обработке видео на основе IP команда проекта должна сначала перечислить все необходимые видеоисточники. Это включает типы камер, марки устройств, протоколы доступа, разрешение, битрейт, частоту кадров, требования к аудио, требования к управлению и необходимость двусторонней связи.
Второй шаг — определить места назначения вывода. Некоторые потоки могут направляться на видеостену, некоторые — в интерфейс браузера, некоторые — на вышестоящую платформу GB/T28181, некоторые — в систему видеосвязи SIP, а некоторые — на сервер записи или хранения. Каждое место назначения может требовать различных параметров кодирования и транспорта.
Третий шаг — планирование сети и мощности. Проект должен оценить количество одновременных потоков, общую пропускную способность, потребность в восходящем канале, потребность в хранилище, нагрузку на декодирование, мощность транскодирования ЦП или оборудования и метод отработки отказов. Если система используется в сценариях экстренной или промышленной безопасности, резервирование и резервные каналы должны быть предусмотрены с самого начала.
Последний шаг — операционный дизайн. Система должна быть удобной для диспетчеров. Операторы должны иметь возможность просматривать источники, переключать макеты, отправлять потоки, запускать конференции, управлять терминалами и проверять состояние системы без необходимости иметь дело со сложными инженерными параметрами во время чрезвычайной ситуации.
Долгосрочные выгоды для владельцев системы
Для владельцев системы долгосрочная ценность обработки видео на основе IP заключается не только в снижении сложности кабельной системы. Это также повышает адаптируемость системы. Когда добавляются новые камеры, дроны, мобильные устройства или платформы, система часто может быть расширена с помощью настройки сети, адаптации протоколов или обновления программного обеспечения вместо того, чтобы перестраивать всю структуру видеопроводки.
Это также улучшает ремонтопригодность. Инженеры могут отслеживать состояние потоков, проверять сетевое состояние устройств, диагностировать проблемы с протоколами и регулировать параметры видео со стороны платформы. Это более эффективно, чем отслеживание большого количества кабелей HDMI, преобразователей, разветвителей и матричных портов в переполненной стойке или автомобильном шкафу.
Для приложений управления это улучшает сотрудничество. Видео может быть распространено между отделами, отправлено удаленным экспертам, объединено с голосовыми совещаниями, связано с событиями диспетчеризации и отображено на разных терминалах в соответствии с рабочим процессом. Это делает видео практической частью системы управления, а не отдельным визуальным островом.
Часто задаваемые вопросы
Полностью ли обработка видео на основе IP заменяет HDMI?
Не всегда. HDMI по-прежнему полезен для окончательного вывода на дисплей, локальных экранов и некоторого специализированного оборудования. Во многих проектах лучшим подходом является использование IP для дальней передачи, управления потоками, преобразования протоколов и обмена платформами, при этом используя декодеры HDMI только рядом с конечным устройством отображения.
Почему важны такие протоколы, как GB/T28181, RTSP, RTMP, SIP, WebRTC и FLV?
Различные устройства и платформы используют разные медиа-протоколы. GB/T28181 распространен в платформах безопасности и государственных видеоплатформах, RTSP широко используется IP-камерами, RTMP часто используется для рабочих процессов прямой трансляции, SIP поддерживает видеосвязь, WebRTC поддерживает просмотр в браузере с низкой задержкой, а FLV может использоваться для веб-предпросмотра в некоторых системах.
Может ли одно устройство действительно обрабатывать много видеоканалов?
Это зависит от производительности оборудования, сетевых возможностей, типа кодека, разрешения, битрейта и необходимости транскодирования. В подходящих конструкциях компактное устройство агрегации с гигабитной сетью может принимать большое количество IP-потоков, но фактическая пропускная способность должна быть рассчитана в соответствии с требованиями проекта.
В чем самый большой риск при интеграции IP-видео?
Самый большой риск — предполагать, что все IP-видеопотоки автоматически совместимы. В реальности различные кодеки, разрешения, битрейты, частота кадров, методы транспорта и правила аутентификации могут создавать проблемы интеграции. Проект должен проверить совместимость протоколов и требования к транскодированию перед развертыванием.
Какие проекты больше всего выигрывают от этой архитектуры?
Проекты с большим количеством видеоисточников, ограниченным пространством для установки, потребностью в удаленном просмотре, мобильным развертыванием, подключением к вышестоящей платформе или рабочими процессами управления и диспетчеризации выигрывают больше всего. Примеры включают аварийно-спасательные автомобили, корпоративные пожарные части, диспетчерские промышленных парков, центры диспетчеризации общественной безопасности и системы управления транспортом.
