Надежная голосовая связь становится затруднительной, когда работники окружены производственным оборудованием, вентиляционными системами, движущимся транспортом, компрессорами или устройствами для обработки материалов. В таких условиях установки просто более громкого телефона почти никогда не достаточно. Полный путь связи — от микрофона и трубки до IP-сети, диспетчерского сервера и оператора в диспетчерской — должен быть спроектирован с учетом реальной акустической и эксплуатационной среды.

Эффективная промышленная телефонная система должна позволять персоналу замечать входящий вызов, понимать голосовые инструкции, сообщать о происшествии без задержки и оставаться на связи во время нештатных режимов работы. Это требует скоординированного проектирования, охватывающего акустические характеристики, защиту от воздействия окружающей среды, маршрутизацию вызовов, доступность сети, непрерывность электропитания и ремонтопригодность.

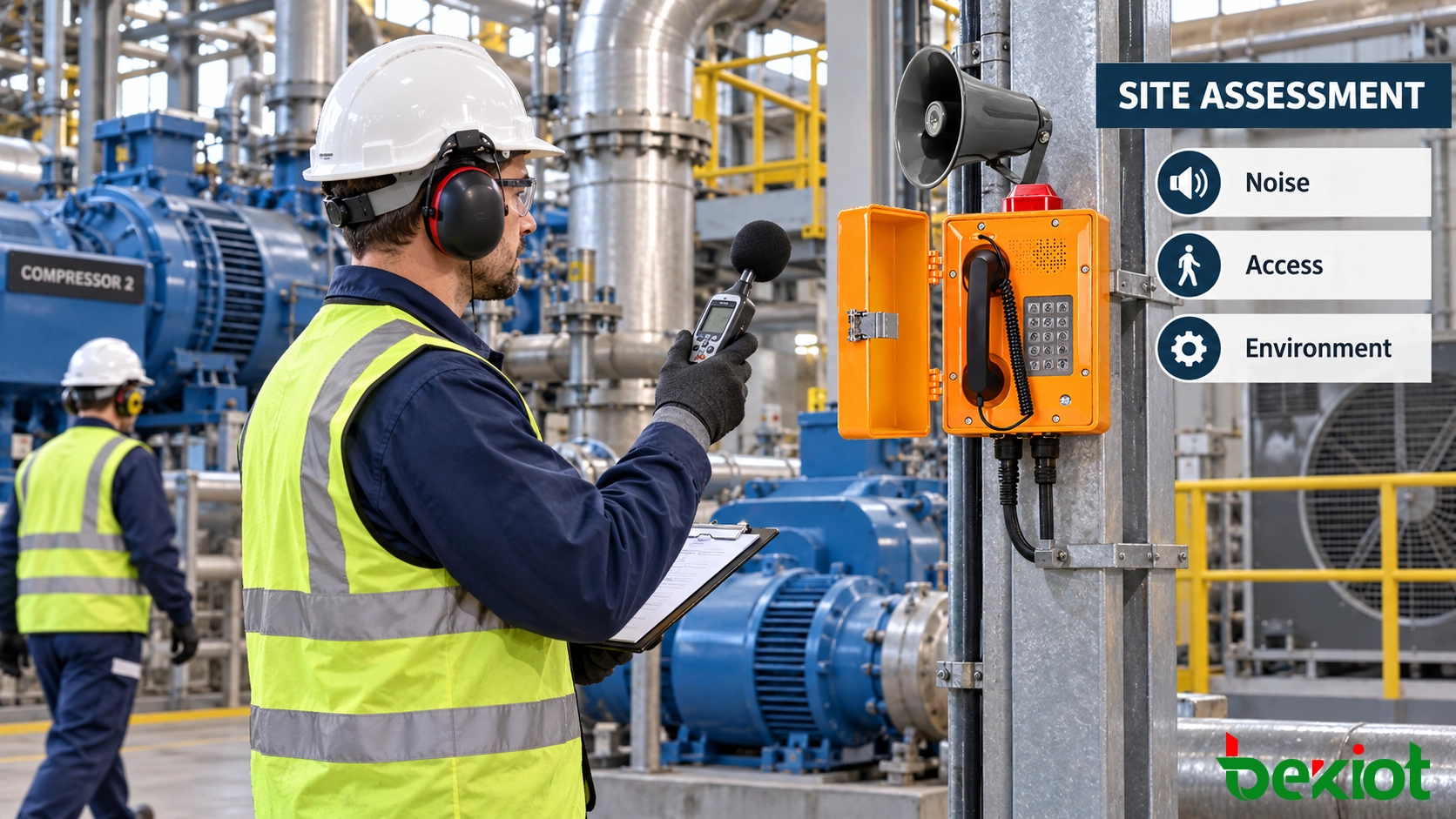

Начните с акустического и эксплуатационного обследования

Проектирование системы должно начинаться с места установки, а не с каталога продукции. Уровни шума, передвижение работников, средства защиты и процедуры чрезвычайных ситуаций — все это влияет на тип и местоположение каждого терминала связи.

Уровень окружающего шума следует измерять в репрезентативных рабочих условиях. Показания, снятые при простое оборудования, могут не отражать обстановку во время производства, загрузки, включения вентиляции или технического обслуживания. Поэтому измерения должны охватывать нормальную работу, пиковые нагрузки и любые временные процессы, существенно меняющие акустическую среду.

Обследование должно также выявить характер шума. Непрерывный низкочастотный шум машин влияет на связь иначе, чем прерывистый ударный шум, предупредительные сирены или проезжающий транспорт. Один лишь средний уровень звукового давления может не объяснить, останется ли речь разборчивой.

Инженеры должны зафиксировать следующую информацию для каждой предлагаемой точки вызова:

• Типичные и пиковые уровни окружающего шума во время реальной эксплуатации.

• Является ли шум непрерывным, прерывистым или сильно изменчивым.

• Расстояние между пользователем и телефоном.

• Используют ли работники каски, перчатки, средства защиты слуха или респираторы.

• Время, необходимое для достижения ближайшей точки связи.

• Локальное воздействие пыли, воды, химикатов, вибрации, тепла или электромагнитных помех.

• Предназначена ли точка для обычных вызовов, оперативного диспетчирования или экстренной помощи.

Рабочий процесс не менее важен. Техник по обслуживанию может нуждаться в наборе нескольких добавочных номеров, тогда как работнику в точке экстренного вызова может потребоваться лишь поднять трубку или нажать одну кнопку для связи с диспетчерской. Терминал не должен включать больше операционных шагов, чем позволяет ситуация.

Преобразование условий площадки в требования к терминалам

После завершения обследования каждой зоне можно присвоить соответствующую спецификацию терминала. Требуемый корпус, акустический интерфейс и способ вызова могут существенно различаться между диспетчерской, производственным цехом, туннелем, зоной погрузки и зоной наружного оборудования.

Работа с трубкой или в режиме громкой связи

Трубка часто предпочтительна в зонах с постоянным высоким шумом, поскольку приемник находится близко к уху пользователя, а микрофон — близко ко рту. Такое физическое расположение может улучшить разборчивость речи и уменьшить количество окружающего шума, попадающего в вызов.

Терминалы громкой связи полезны, когда работники не могут удерживать трубку или когда нескольким людям необходимо слышать один и тот же разговор. Однако их производительность сильно зависит от места установки, направленности микрофона, выходной мощности громкоговорителя и акустических отражений. В очень шумных помещениях терминалу громкой связи может потребоваться акустический кожух или более защищенное место установки.

Оповещение о входящем вызове

Точка связи неэффективна, если работники не могут обнаружить входящий вызов. Слышимость звонка должна оцениваться на уровне фонового шума, измеренного в месте нахождения пользователя, а не только по номинальной громкости, измеренной вблизи устройства.

Бесконечное увеличение громкости может вызвать искажения, создать дополнительную шумовую нагрузку и мешать работе близлежащих сигнализаций. Если звуковое оповещение ненадежно, в проект следует включить комбинацию звука с визуальной вспышкой, маячком или местным дисплеем. Визуальное оповещение особенно ценно там, где использование средств защиты слуха является обязательным.

Прием и вывод речи

Микрофон должен отдавать предпочтение речи, произносимой вблизи пользователя, одновременно снижая шум окружающих машин. Трубка с шумоподавлением, соответствующая чувствительность микрофона и регулируемый входной коэффициент усиления обычно дают лучшие результаты, чем простое применение максимального усиления.

Выходная громкость также должна быть регулируемой. Уровень, подходящий для пикового производства, может быть некомфортным во время остановок или технического обслуживания. Раздельная регулировка для трубки, громкоговорителя и внешнего динамика может помочь системе адаптироваться к изменяющимся условиям работы.

Защита от внешней среды

Степень защиты корпуса должна соответствовать реальным условиям воздействия. Пылезащищенность, водозащита, коррозионная стойкость, ударопрочность и рабочий температурный диапазон должны оцениваться отдельно. Телефон, установленный на открытом воздухе, может нуждаться в защите от дождя и ультрафиолетового излучения, тогда как терминал в зоне мойки под давлением может подвергаться воздействию воды под давлением и моющих химикатов.

Ударопрочность также важна в зонах с инструментами, тележками, транспортом или частым доступом посторонних. Вводам кабелей, крепежному оборудованию, шнурам трубки и рычажным переключателям следует уделять не меньше внимания, чем основному корпусу, поскольку эти компоненты являются распространенными точками механических отказов.

Опасные зоны требуют дополнительной оценки. Телефон, защищенный от атмосферных воздействий, не автоматически подходит для среды, содержащей горючий газ или горючую пыль. Если требуется сертификация для опасных зон, то терминал, аксессуары, кабельная проводка и метод монтажа должны соответствовать применимой классификации площадки.

Практичный вариант водонепроницаемого оконечного устройства

Для влажных, запыленных или открытых точек связи промышленный водонепроницаемый телефон EX-BT27 можно рассматривать как одно из оконечных устройств в рамках более широкой системы. Он поддерживает SIP 2.0, корпус IP66, ударопрочность IK10, питание по PoE, настраиваемый набор по горячей линии, автоматический ответ и регулируемые уровни звука. Заявленный рабочий диапазон температур составляет от -40 °C до +60 °C.

Эти характеристики делают его применимым в туннелях, коммуникационных коридорах, производственных цехах, энергетических объектах, портах и других местах, где обычный офисный телефон не обеспечил бы адекватной защиты от внешней среды. Окончательная пригодность должна быть подтверждена с учетом акустических измерений по проекту, классификации опасной зоны и схемы сети.

Связанный продукт:    Промышленный водонепроницаемый телефон EX-BT27

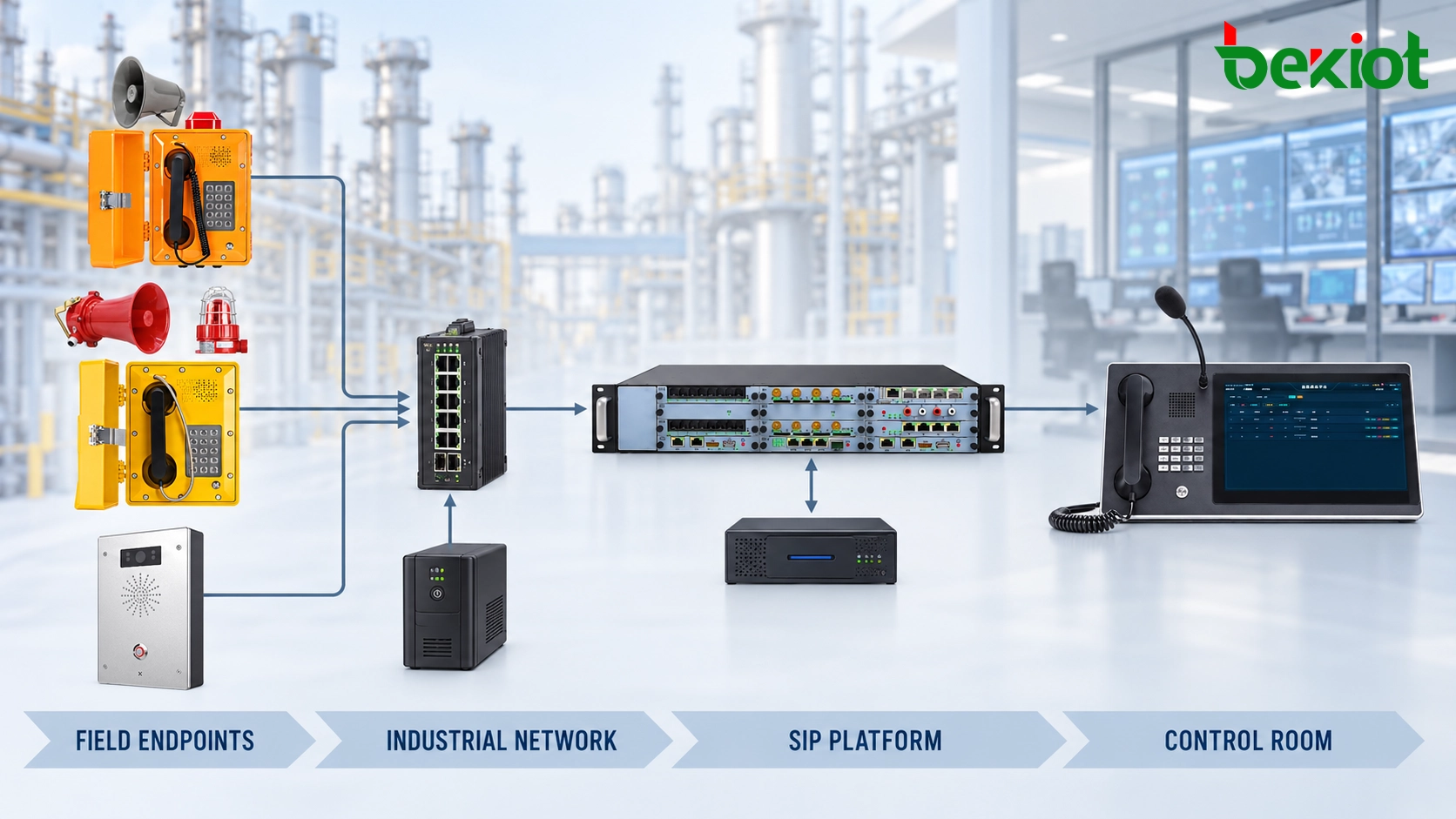

Постройте систему на основе отказоустойчивой архитектуры SIP

К промышленным телефонам следует относиться как к части операционной системы связи, а не как к изолированным оконечным точкам. Типовая архитектура включает полевые телефоны, коммутаторы доступа, SIP-сервер или IP-АТС, консоли операторов, службы записи и интерфейсы к платформам оповещения или диспетчеризации.

Когда полевой пользователь поднимает трубку, телефон может подать сигнал набора, вызвать предварительно заданный добавочный номер или автоматически соединиться с экстренной позицией. Платформа SIP применяет правила маршрутизации вызовов и направляет вызов соответствующему оператору диспетчерской, дежурной группе или резервному получателю.

Стандартная архитектура SIP позволяет использовать одну и ту же сеть для нескольких функций связи:

• Прямые вызовы между полевым персоналом и диспетчерской.

• Вызовы по горячей линии, инициируемые поднятием трубки.

• Приоритетные вызовы аварийным или ремонтным бригадам.

• Групповое оповещение выбранных операционных зон.

• Автоматический ответ для удаленных объявлений.

• Перевод вызовов, эскалация и маршрутизация по дежурным группам.

• Запись и корреляция событий для анализа инцидентов.

Отделите сигнализацию от медиа-пути

Успешная регистрация SIP не подтверждает, что голосовая связь будет работать правильно. Сигнализация SIP устанавливает и управляет вызовом, тогда как RTP обычно передает аудио. Межсетевые экраны, политики маршрутизации и трансляция сетевых адресов могут разрешить регистрацию, но блокировать или неправильно направлять медиа-поток.

Ввод в эксплуатацию должен проверять двустороннее аудио по всем требуемым сетевым путям. Это включает вызовы внутри одной подсети, между операционными зонами и через любые глобальные или резервные соединения.

Управляйте задержкой, дрожанием и потерей пакетов

Промышленный голосовой трафик использует относительно небольшую полосу пропускания, но чувствителен к ухудшению качества сети. Чрезмерная задержка затрудняет разговор, переменная задержка приводит к прерывистой речи, а потеря пакетов может удалить критические слова из экстренного сообщения.

Голосовому трафику должны быть назначены соответствующие политики качества обслуживания на всем пути. Конфигурации только на телефоне недостаточно, если коммутаторы, маршрутизаторы или услуги глобальной сети игнорируют классификацию трафика. Загрузка сети также должна тестироваться в часы пик, а не только при малой загрузке сети.

Обеспечьте независимые пути питания

PoE может упростить полевую установку, передавая питание и данные по одному кабелю Ethernet. Однако вышестоящий коммутатор и сервер связи должны быть подключены к соответствующему источнику бесперебойного питания. В противном случае местный телефон с поддержкой PoE перестанет работать при отключении питания в сетевом шкафу.

В критических проектах могут использоваться резервные коммутаторы, разнообразные волоконно-оптические маршруты, резервные экземпляры серверов и вторичные позиции диспетчерской. Необходимый уровень резервирования должен определяться на основе анализа режимов отказов, а не путем дублирования каждого компонента без четкой стратегии восстановления.

Разместите точки вызова в соответствии с реальными рабочими процессами

Количество терминалов не должно рассчитываться только исходя из площади пола. При планировании установки следует учитывать время перемещения, физические препятствия, маршруты работников, зоны риска и ожидаемый процесс реагирования.

Работник не должен пересекать движущиеся машины, транспортные проезды или запретные зоны, чтобы добраться до телефона. В туннелях, коридорах и длинных технологических зонах точки связи обычно распределяются вдоль маршрута движения. Дополнительные терминалы могут потребоваться у входов, ремонтных площадок, убежищ, аварийных выходов и оборудования с высокой частотой сообщений о неисправностях.

Каждая точка вызова должна быть видимой и узнаваемой. Таблички, освещение и единообразные места установки помогают работникам быстро найти телефон, особенно в условиях задымления, отключения электроэнергии или незнакомой чрезвычайной ситуации.

Избегайте акустически неблагоприятных мест

Телефон, установленный прямо рядом с двигателем, выходом вентилятора или станком для обработки металла, может быть трудно использовать независимо от его номинальной громкости. Перемещение его на небольшое расстояние, добавление частичного акустического барьера или установка внутри кабины связи может дать большее улучшение, чем увеличение мощности усилителя.

Сильно отражающие помещения также требуют внимания. Металлические стены, бетонные туннели и закрытые технологические помещения могут создавать сильную реверберацию. Отраженный звук снижает разборчивость, поскольку ранние и поздние части речи перекрываются. Акустические кожухи и управляемое направление громкоговорителя могут ограничить этот эффект в отдельных точках вызова.

Разработайте простое поведение вызова

Обычные эксплуатационные телефоны могут требовать клавиатуры, справочника и нескольких вариантов назначения. Экстренные точки, как правило, должны использовать более простое взаимодействие, например, поднятие трубки для вызова или набор одной кнопкой.

Маршрут вызова должен автоматически идентифицировать местоположение, если платформа поддерживает эту функцию. Оператор должен видеть осмысленное имя, например «Конвейерная линия 2 Восток» или «Поперечный проход туннеля 08», вместо необъяснимого добавочного номера.

Если основной оператор не отвечает в течение заданного периода, платформа может направить вызов на другую консоль, в дежурную группу или на контролируемый резервный номер. Правила эскалации должны быть согласованы с эксплуатационной службой и протестированы в рамках процедур чрезвычайных ситуаций.

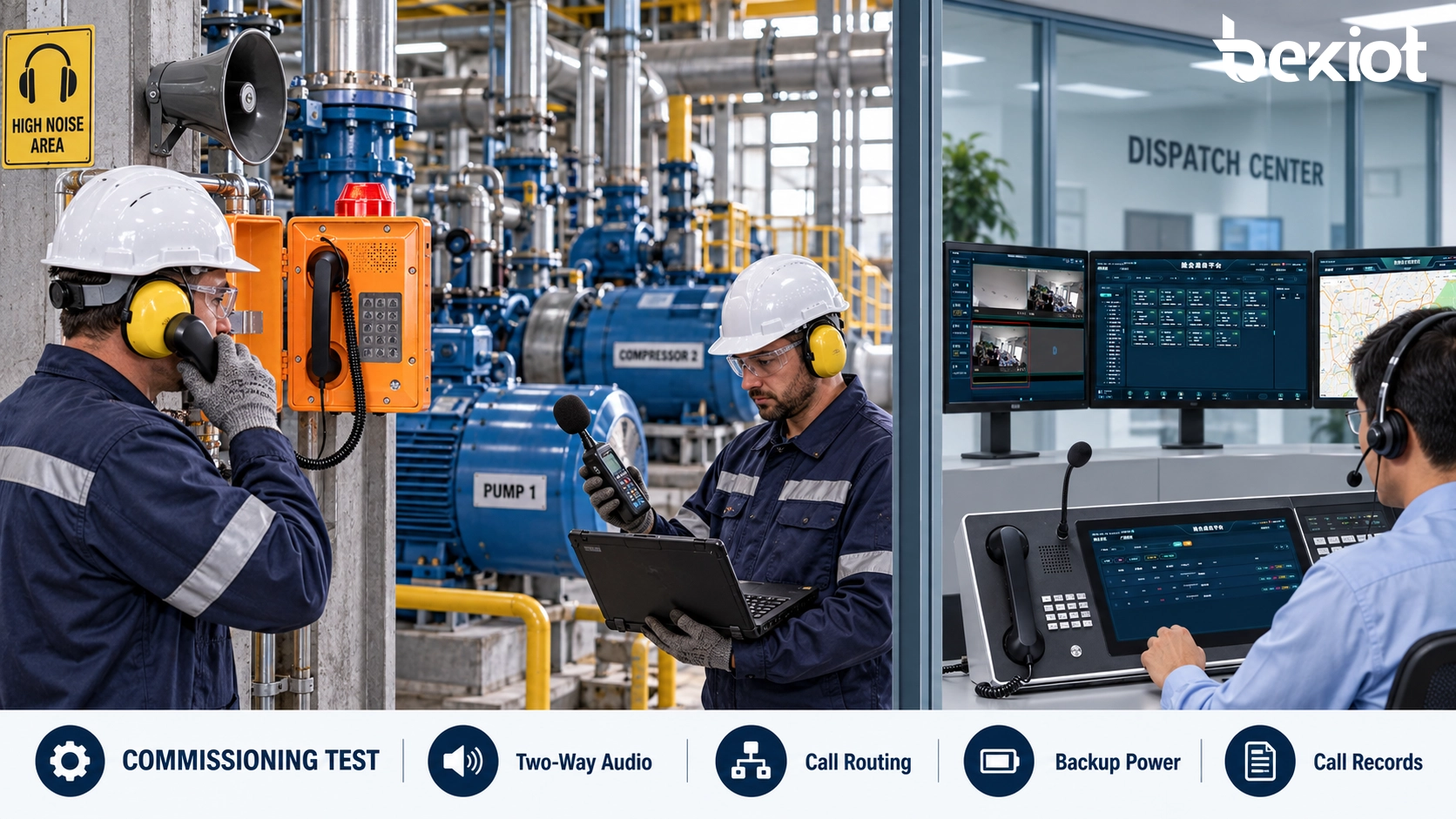

Определите измеримые критерии приемки

Заводские спецификации полезны для выбора оборудования, но приемка системы должна основываться на производительности после установки. Проводка, поведение сети, место установки, окружающий шум и конфигурация оператора могут повлиять на конечный результат.

Практическое приемо-сдаточное испытание на месте должно включать следующие проверки:

Тестирование речи должно проводиться с использованием полных рабочих фраз, а не простого тестового тона. Тон может подтвердить наличие аудиоканала, но не показывает, может ли работник точно понять местоположение, номер оборудования или инструкцию по чрезвычайной ситуации.

Тестирование должно также включать пользователей в их обычных средствах индивидуальной защиты. Перчатки могут влиять на работу клавиатуры, а средства защиты слуха, каски и респираторы могут изменять способ удержания и использования трубки.

Планируйте долгосрочную доступность

Надежность зависит как от технического обслуживания, так и от первоначального проектирования. Промышленные телефоны могут оставаться неиспользуемыми в течение длительного времени, а затем стать жизненно важными во время инцидента. Устройство, которое выглядит физически неповрежденным, может все еще иметь поврежденный шнур трубки, заблокированное отверстие микрофона, неисправный визуальный индикатор или устаревшую сетевую конфигурацию.

План технического обслуживания должен определять периодичность проверок в зависимости от воздействия окружающей среды и эксплуатационной важности. Влажные, коррозионные и подверженные вибрации зоны обычно требуют более частых проверок, чем чистые помещения.

Плановые проверки должны охватывать состояние корпуса, надежность крепления, кабельные вводы, работу трубки, реакцию клавиатуры, выход громкоговорителя, прием микрофона, регистрацию в сети и полный путь вызова. Тестовые вызовы должны достигать реального получателя или контролируемой тестовой позиции, а не заканчиваться на локальном сигнале набора.

Конфигурационные записи должны включать добавочные номера, учетные записи SIP, IP-адреса, назначения VLAN, порты коммутаторов, правила маршрутизации вызовов и версии прошивки. Резервные копии должны обновляться после утвержденных изменений, чтобы отказавшее оборудование можно было заменить без ручной перестройки его конфигурации.

Таким образом, хорошо спроектированная промышленная телефонная система определяется не одним надежным устройством. Это скоординированный путь связи, который остается доступным, разборчивым и управляемым в эксплуатационных условиях площадки. Акустические измерения, правильный выбор оконечных устройств, отказоустойчивое сетевое проектирование, практичное размещение и реалистичное приемочное тестирование должны работать в комплексе.

Часто задаваемые вопросы

Можно ли записывать звонки с промышленных телефонов?

Да. Когда телефон подключен к совместимому SIP-серверу, платформе диспетчеризации или системе записи, вызовы могут записываться в соответствии с политикой проекта. Права доступа, сроки хранения и местные требования к конфиденциальности должны быть определены до включения записи.

Могут ли несколько заводов использовать одну центральную платформу связи?

Да. Несколько площадок могут регистрировать свои промышленные телефоны в централизованной или распределенной SIP-архитектуре. Планы нумерации, именование площадок, пропускная способность, кибербезопасность и поведение при сбое глобальной сети должны быть спроектированы так, чтобы оператор мог немедленно определить источник каждого вызова.

Должны ли промышленные телефоны разделять сеть с офисными компьютерами?

Они могут использовать общую физическую инфраструктуру, но голосовые оконечные устройства обычно должны быть изолированы с помощью управляемых VLAN, политик контроля доступа и соответствующих настроек качества обслуживания. Это улучшает управление трафиком, изоляцию неисправностей и безопасность.

Требуется ли взрывозащищенный телефон на каждом заводе?

Нет. Взрывозащищенное оборудование требуется только в тех случаях, когда официальная оценка опасной зоны и применимые нормативные акты этого требуют. Воздействие пыли, влаги или наружных условий может потребовать защищенного от атмосферных воздействий телефона без необходимости взрывозащищенного исполнения.

Какие запасные части следует хранить на площадке?

План запасных частей должен отражать установленный тип терминала и время замены. Обычные позиции включают трубки, армированные шнуры, рычажные переключатели, клавишные модули, кабельные вводы, крепежное оборудование и как минимум один предварительно настроенный запасной терминал для критически важных точек.
