Радиостанции двусторонней связи широко применяются в охране, реагировании на чрезвычайные ситуации, промышленности, транспорте, строительстве, портах, коммунальных службах и координации мероприятий. Они быстрые, надежные и привычные для полевых команд. Однако радиосвязь обычно работает в полудуплексном режиме: пользователь нажимает кнопку push-to-talk, говорит, отпускает кнопку и затем ждет ответа других.

Конференц-залы, системы оповещения и аудиомикшеры обычно работают иначе. Они ближе к полнодуплексной или открытой аудиосреде, где микрофоны, динамики и аудиопроцессоры могут постоянно передавать и принимать звук. Когда проекту нужно подключить портативные или автомобильные радиостанции к конференц-микшеру, основная задача заключается не только в аудиокабелях. Реальная задача — правильно обработать PTT-управление, направление аудио, SIP-преобразование и изоляцию системы.

Почему простого аудиокабеля недостаточно

На стороне радио есть аудиовход и аудиовыход

На первый взгляд интеграция может показаться простой. Радиостанция имеет аудиовход и аудиовыход. Конференц-микшер также имеет аудиовход и аудиовыход. Может показаться, что один специальный кабель напрямую соединит две системы.

Эта идея верна только частично. Передать аудио с радиостанции в микшер обычно не самая сложная часть. Микшер может принять аудио с радио через подходящий интерфейс, согласование уровней и правильную кабельную схему. Настоящая сложность появляется, когда конференц-зал должен отправить аудио обратно в радиоканал.

Недостающий сигнал — управление PTT

Радиостанция обычно не начинает передачу только потому, что присутствует аудио. Перед разговором радиосторона должна получить право передачи, активировав сигнал PTT. В портативной или автомобильной радиостанции это обычно делается нажатием кнопки или срабатыванием управляющей линии.

Стандартный конференц-микшер не обеспечивает PTT-управление радиостанцией. Он выводит аудио, но не знает, когда нажать клавишу передачи радио. Без правильной обработки PTT конференц-аудио может не попасть в радиогруппу, либо передача станет нестабильной и сложной в управлении.

В интеграции радио и конференц-системы аудиосоединение является только одной частью проекта. Система также должна управлять правом разговора, SIP-преобразованием, задержкой, заземлением и физическим размещением.

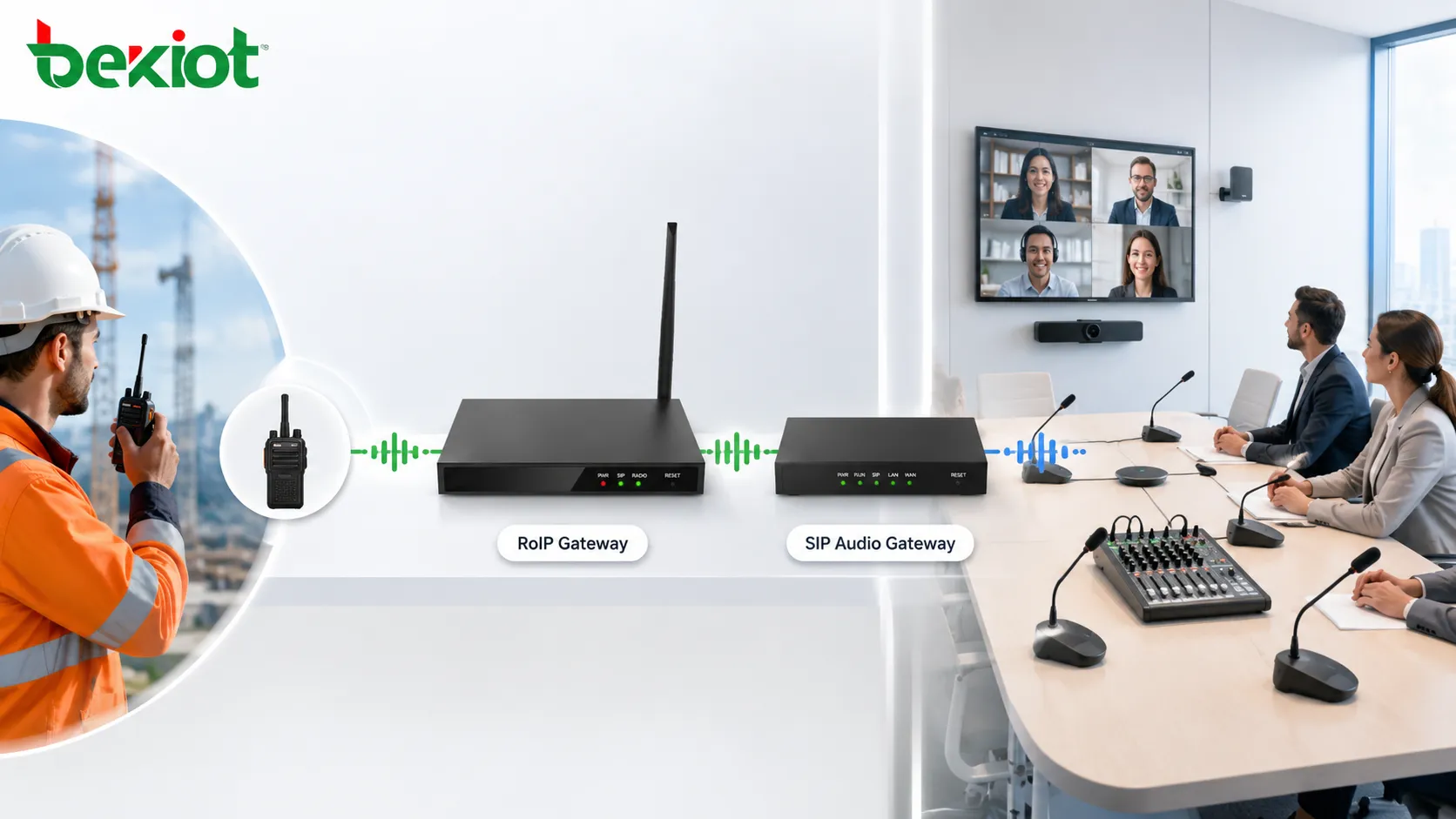

Практичная архитектура на основе шлюзов

RoIP-шлюз для радиостороны

RoIP-шлюз служит мостом между радиосвязью и IP-голосовыми системами. Со стороны радио он подключается к портативной радиостанции, автомобильной радиостанции, базовой станции, ретранслятору или другому радиооборудованию через подходящий аудио- и управляющий интерфейс.

Шлюз может объединять аудиовход, аудиовыход и сигналы управления PTT. В реальных проектах часто нужны индивидуальные кабели, потому что разные бренды и модели радиостанций используют разные аксессуарные порты, уровни сигналов, распиновку и методы обнаружения гарнитуры.

Аудиошлюз для конференц-стороны

В конференц-зале аудиошлюз может подключаться к микшеру через балансные интерфейсы, например входы и выходы XLR. Это помогает преобразовать аудио зала в SIP/VoIP-связь и позволяет аудиосистеме взаимодействовать с IP-голосовыми платформами.

Микшер продолжает обрабатывать микрофоны, динамики, усилители, эхоподавление и акустику помещения. Шлюз отвечает за сетевой голосовой доступ, SIP-сигнализацию и соединение с радиошлюзом или коммуникационной платформой.

Почему два отдельных шлюза могут быть лучше

Разделение радиошлюза и конференц-аудиошлюза повышает гибкость развертывания. Радиооборудование может создавать электромагнитные помехи, влияющие на аудиоустройства, особенно в чувствительных конференц-залах. Размещение радиостороны вдали от микшера снижает этот риск.

Другая причина — покрытие сигнала. Конференц-зал не всегда является лучшим местом для приема радио. Радиошлюз может потребоваться установить у окна, на крыше, в диспетчерской, в шкафу оборудования или на удаленной площадке с более сильным сигналом. Пока доступна IP-сеть, конференц-аудиошлюз может оставаться в зале, а радиошлюз размещается в лучшей радиоточке.

Как работает аудиопоток

От радиопользователей в конференц-зал

Когда радиопользователь нажимает PTT и говорит, аудио с радиостанции поступает в RoIP-шлюз. Шлюз преобразует радиозвук в IP-голос, обычно через передачу SIP/VoIP. Затем аудио поступает на конференц-аудиошлюз или SIP-коммуникационную платформу.

После этого аудио может быть подано на конференц-микшер и воспроизведено через звуковую систему зала. Так участники могут слышать радиопользователей через существующие конференц-динамики или оборудование оповещения.

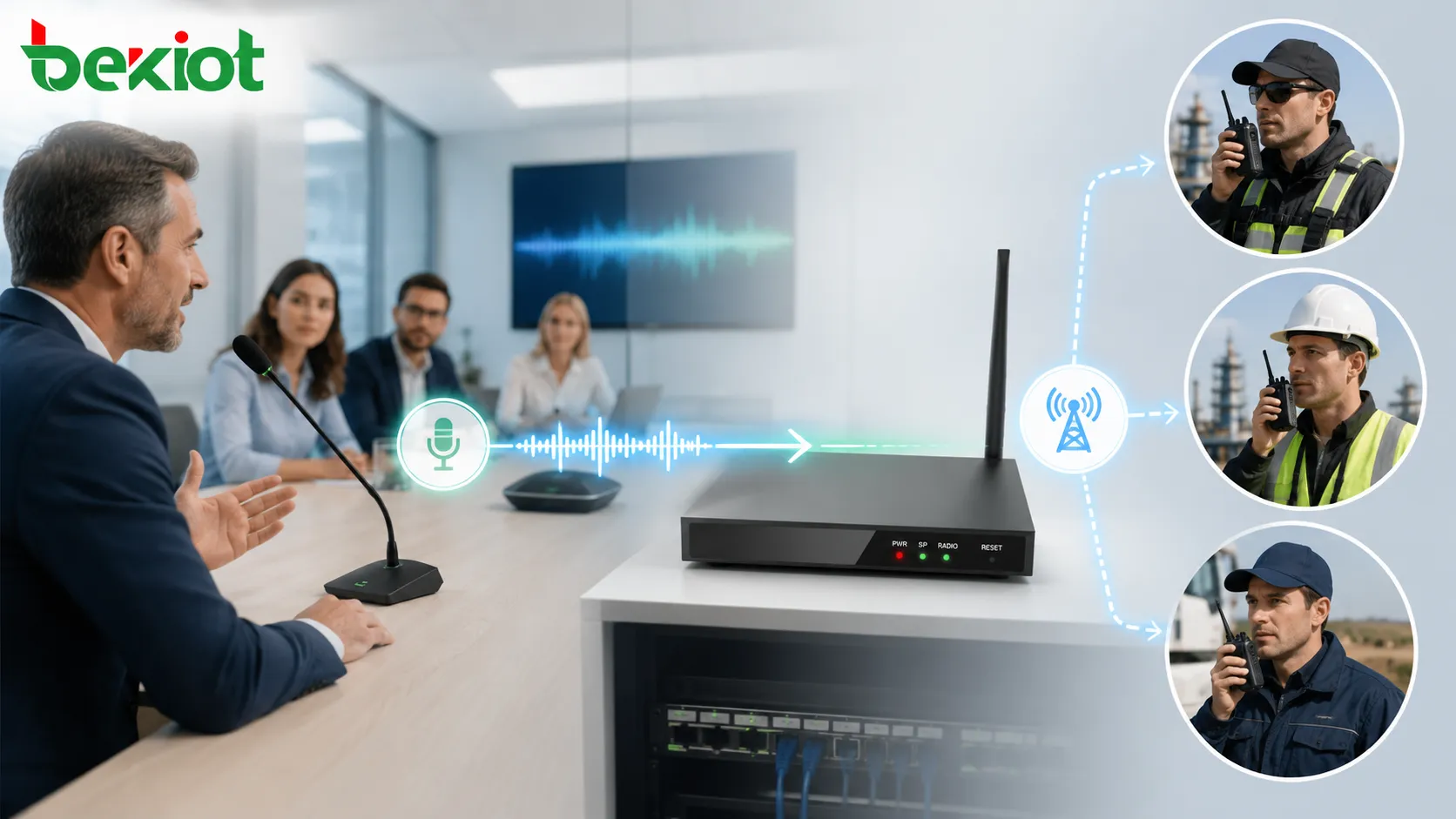

Из конференц-зала к радиопользователям

Когда кто-то в конференц-зале говорит, микшер отправляет аудио на конференц-аудиошлюз. Аудио преобразуется в SIP/VoIP и передается по сети к RoIP-шлюзу. Затем RoIP-шлюз активирует PTT-управление на радиостороне и отправляет конференц-аудио в подключенный радиоканал.

Это ключевая часть решения. Система должна не только отправлять аудио в радио, но и правильно запускать радиопередачу. Когда конференц-сторона прекращает говорить, шлюз освобождает PTT, чтобы радиопользователи могли ответить.

Гибкие сетевые пути

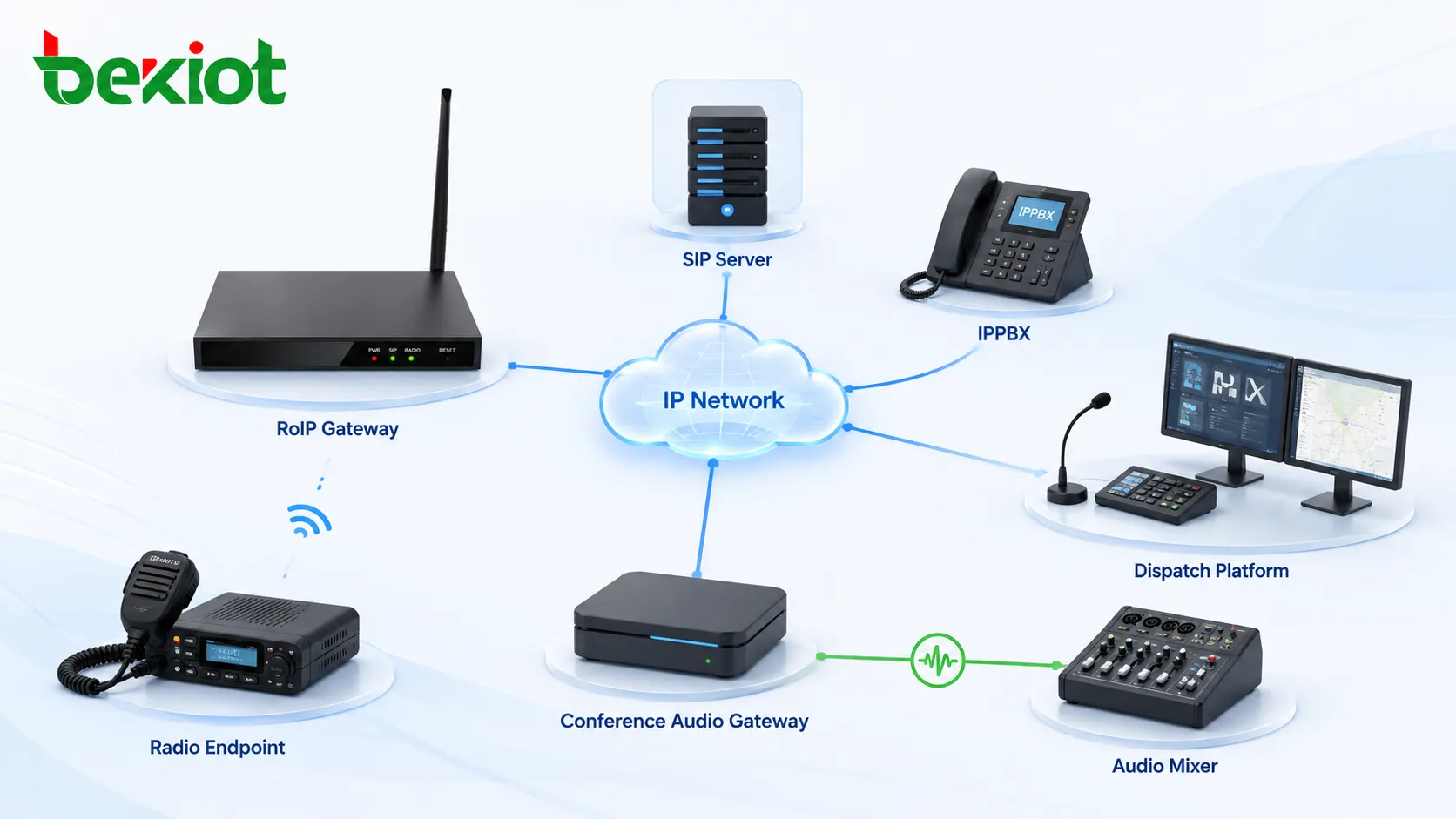

Два шлюза могут быть соединены напрямую через IP-сеть или зарегистрированы на существующем SIP-сервере, IP-PBX, диспетчерской платформе или системе командной связи. Прямое соединение подходит для простых точка-точка решений, а интеграция с SIP-платформой лучше для крупных систем, которым нужны маршрутизация, запись, мониторинг, конференции или связь между площадками.

Такая гибкость делает архитектуру подходящей для переговорных комнат, центров аварийного управления, операционных залов, крупных площадок, транспортной диспетчеризации, промышленных диспетчерских и временных полевых командных сценариев.

Совместимые радио- и коммуникационные среды

Портативные и автомобильные радиостанции

Хорошо спроектированная RoIP-интеграция может поддерживать как портативные, так и автомобильные радиостанции. Точное подключение зависит от аксессуарного интерфейса радио, пути микрофона и динамика, линии PTT-управления, электрического уровня и конструкции кабеля.

Индивидуальная проводка часто необходима, потому что разные радиостанции имеют разные распиновки и методы обнаружения. Например, некоторые радиостанции определяют подключение внешнего динамика-микрофона или гарнитуры. Кабель шлюза может должен соответствовать такому поведению, чтобы радио работало правильно.

Аналоговые и цифровые радиосистемы

Такая архитектура может применяться со многими радиосредами, включая аналоговые радиостанции, цифровые транкинговые системы, DMR, PDT, TETRA, авиационные VHF-радиостанции, морские радиостанции и коротковолновые системы. Цель — преобразовать аудио и управляющий сигнал радиостороны в голосовой тракт, обрабатываемый IP-коммуникационными системами.

Поскольку эти радиосистемы отличаются поведением и требованиями к интерфейсам, проектное тестирование важно. Перед вводом в эксплуатацию следует проверить уровень аудио, импеданс, задержку передачи, тайминг PTT и шумовую среду.

Взаимосвязь с видеоконференциями

В некоторых проектах RoIP-шлюз также можно подключить к системе видеоконференций. Это позволяет существующей переговорной среде общаться с радиопользователями без замены конференц-платформы.

Например, переговорная может использовать микрофоны, динамики, камеры и оборудование видеоконференций для удаленного взаимодействия, а полевые команды продолжают использовать радио. Через шлюзовую интеграцию видеоконференция может включить радиоаудио в рабочий процесс связи.

Проектные соображения системы

Уровень аудио и согласование интерфейсов

Конференц-микшеры и радиостанции не всегда используют одинаковые аудиоуровни или стандарты интерфейса. Микшеры могут использовать балансные аудиоинтерфейсы, а радиостанции часто используют аксессуарные порты для динамик-микрофонов или гарнитур. Неправильное согласование уровней может вызвать низкую громкость, искажения, шум или нестабильную передачу.

Проект должен подтвердить уровни входа и выхода, заземление, экранирование кабеля, тип разъема, импеданс и необходимость изоляции. Для профессиональных залов балансное аудио и правильная кабельная разводка помогают уменьшить гул, помехи и потери сигнала.

Тайминг PTT и управление разговором

Тайминг PTT влияет на пользовательский опыт. Если PTT срабатывает слишком поздно, начало фразы из конференции может быть потеряно. Если он удерживается слишком долго, радиопользователи не смогут быстро ответить. Если он слишком чувствителен, фоновый шум зала может случайно активировать радиоканал.

Хорошая настройка шлюза должна учитывать задержку передачи, задержку отпускания, порог обнаружения голоса, варианты ручного запуска и правила приоритета. Эти параметры помогают системе вести себя естественнее в реальных встречах и командных средах.

Размещение радиооборудования

Качество радиосигнала сильно зависит от места установки. Конференц-зал может находиться глубоко внутри здания, окруженный стенами, металлическими конструкциями или электронным оборудованием. Это может быть неидеально для стабильной радиосвязи.

Раздельная архитектура шлюзов позволяет разместить радиоблок и антенну там, где покрытие лучше, а аудиошлюз зала оставить рядом с микшером. Это повышает и радиопроизводительность, и надежность аудиосистемы.

Где полезна такая интеграция

Залы аварийного командования

Центрам аварийного управления часто нужно одновременно связываться с радиопользователями, полевыми реагирующими группами, государственными ведомствами и удаленными экспертами. Подключение радио к конференц-аудиосистеме позволяет руководителям в зале слышать радиотрафик и отвечать при необходимости.

Крупные площадки и мероприятия

Выставочные центры, стадионы, отели, конференц-залы и общественные мероприятия часто используют и аудиосистемы помещений, и радиосвязь. Шлюзовая интеграция помогает менеджерам мероприятий, службам безопасности, техническому персоналу и диспетчерским координироваться в общей голосовой среде.

Промышленные и транспортные диспетчерские

Заводы, шахты, порты, железные дороги, аэропорты, автомагистрали и коммунальные объекты часто используют радио для полевых работ, а диспетчерские — IP-телефонию, конференц-аудио, диспетчерские консоли и системы записи. Архитектура на основе шлюзов связывает эти разные системы без необходимости менять устройства каждой команды.

Контрольный список развертывания

Подтвердить модель радио и требования к кабелю

Сначала проект должен подтвердить марку и модель радио, тип разъема, метод PTT, уровни аудиовхода и аудиовыхода, а также необходимость обнаружения подключенной гарнитуры. Эти детали определяют, нужен ли стандартный или специальный кабель.

Определить путь связи

Команда должна решить, будут ли шлюзы соединяться напрямую, регистрироваться на SIP-сервере, подключаться к IP-PBX, входить в диспетчерскую платформу или интегрироваться с видеоконференцией. Это решение влияет на нумерацию, маршрутизацию, запись и операционное управление.

Проверить с реальным аудио помещения

Тестирование следует проводить в настоящем конференц-зале или аналогичной среде. До использования в живом мероприятии или командной операции нужно проверить захват микрофона, громкость динамиков, эхо, фоновый шум, срабатывание PTT, время отпускания и разборчивость радиоаудио.

Заключение

Подключение радиостанций двусторонней связи к конференц-микшеру — это не просто вопрос кабеля. Радиосистемы работают в полудуплексе с PTT-управлением, тогда как конференц-залы и аудиомикшеры рассчитаны на непрерывную аудиосреду. Чтобы две системы надежно общались, проект должен учитывать аудиопреобразование, PTT-управление, сеть SIP/VoIP, согласование интерфейсов и место установки.

Практичное решение — использовать RoIP-шлюз на радиостороне и конференц-аудиошлюз на стороне микшера. Такая архитектура позволяет радиопользователям и участникам конференции общаться через IP-сети, SIP-серверы, IP-PBX, диспетчерские платформы или системы видеоконференций.

При правильном планировании система может поддерживать командные залы, крупные площадки, промышленные диспетчерские, аварийные операции и координацию между объектами, сохраняя привычные способы работы радиопользователей и пользователей конференц-зала.

FAQ

Может ли конференц-микшер напрямую запускать PTT радио?

Большинство стандартных микшеров не может напрямую запускать PTT радио. Они могут выводить аудио, но обычно не дают управляющий сигнал, необходимый для занятия радиоканала. Для надежной работы нужен шлюз или интерфейс управления.

Нужно ли балансное аудио в каждом проекте?

Не всегда, но балансное аудио рекомендуется для профессиональных залов, длинных кабельных линий и сред с возможным электрическим шумом. Оно помогает снизить помехи и сохранить аудиосигнал более чистым.

Можно ли подключить несколько радиостанций к одной конференц-системе?

Да, но архитектура должна определить маршрутизацию каналов, приоритет разговора, количество шлюзов и необходимость независимого управления каждым радиоканалом. Более крупным системам могут понадобиться несколько шлюзов или диспетчерская платформа.

Будет ли конференц-зал слышать весь радиотрафик?

Это зависит от маршрутизации и конфигурации. Система может быть настроена на передачу всего радиоаудио в зал, только выбранных каналов или только вызовов, инициированных через диспетчерскую или SIP-платформу.

Что следует протестировать перед использованием в реальной работе?

Проект должен проверить тайминг PTT, потерю первого слога, эхо, уровень аудио, срабатывание от шума, радиопокрытие, сетевую задержку, регистрацию SIP, поведение записи и аварийные процедуры резервного режима.
