Выбор системы PAGA начинается задолго до того, как выбрана модель контроллера, усилителя или громкоговорителя. Первоочередная задача – понять площадку: где работают люди, насколько шумно в каждой зоне, какие места нуждаются в независимом оповещении, что должно происходить при тревоге и какие функции связи должны оставаться доступными, если часть системы выйдет из строя.

Эти требования определяют оборудование, а не наоборот. Две промышленные площадки схожего размера могут требовать совершенно разных конфигураций PAGA, поскольку уровни шума, опасные зоны, процедуры эксплуатации, зоны связи и требования к доступности у них различны.

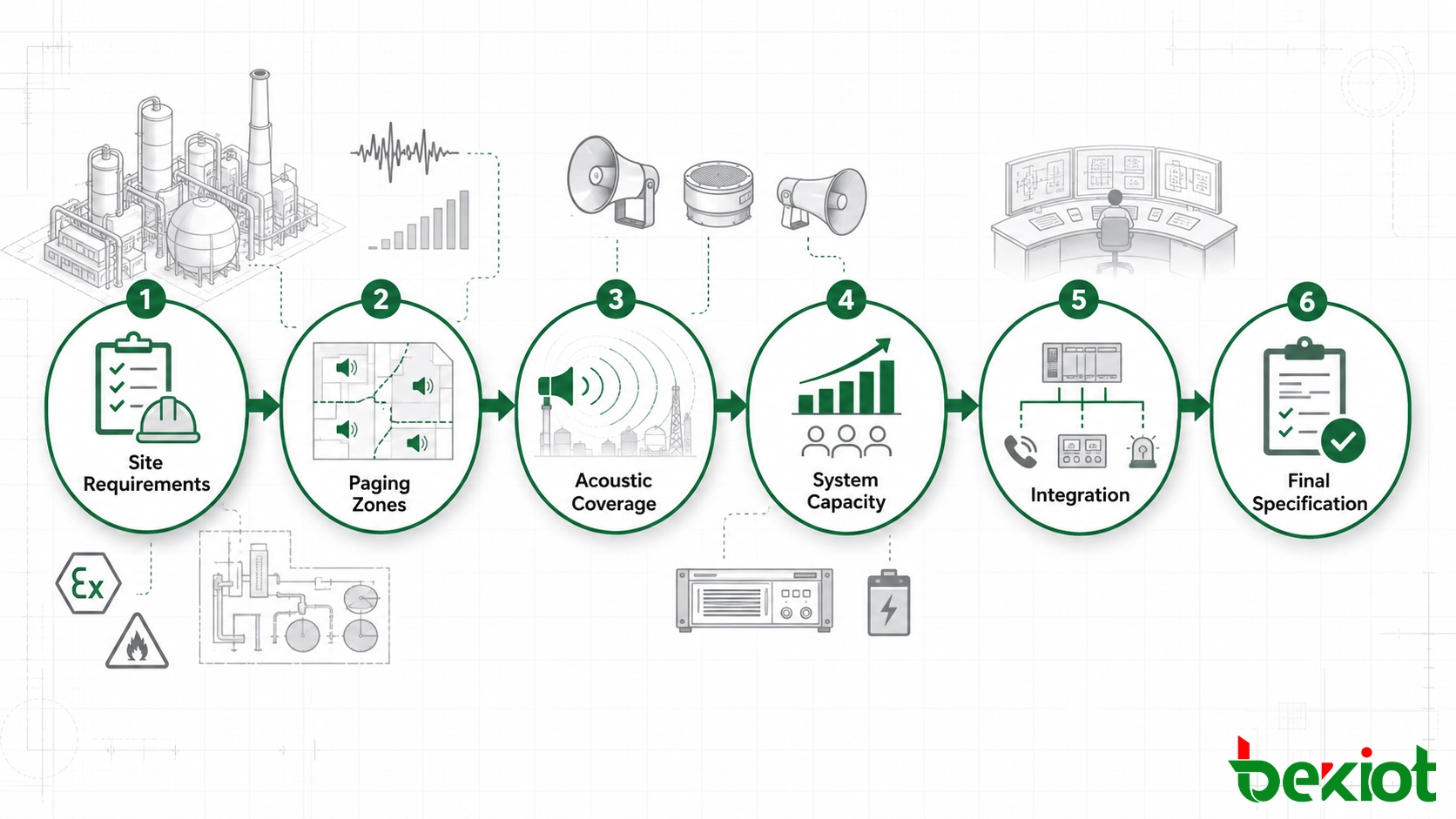

Практический процесс выбора следует четкой последовательности:

Требования площадки → Зоны оповещения → Акустическое покрытие → Емкость системы → Поведение при сбоях → Интеграция → Приемочные испытания.

Использование этой последовательности также облегчает сравнение предложений поставщиков, поскольку каждый вендор работает с одними и теми же исходными данными проекта.

1. Определите требования к площадке перед выбором оборудования

Начните с листа требований к площадке, а не с перечня продукции. В нем следует описать физическую среду и задачи связи, которые система должна поддерживать.

Ключевая информация обычно включает:

• Планировка площадки и примерные размеры

• Здания, технологические установки, открытые площадки, туннели, склады и удаленные объекты

• Диспетчерские и рабочие места операторов

• Нормальный и пиковый фоновый шум

• Условия монтажа внутри и снаружи помещений

• Воздействие пыли, влаги, коррозии, вибрации и температуры

• Классификация опасных зон, если применимо

• Требования к рутинному оповещению

• Сценарии аварийной связи

• Существующие системы телефонии, радиосвязи, сетей, управления и сигнализации

• Условия основного и резервного электропитания

• Планы будущего расширения

Каждый пункт может повлиять на итоговую архитектуру. Шумная технологическая установка может потребовать иного расположения громкоговорителей, чем офисное здание. Классифицированная зона может потребовать соответствующего сертифицированного полевого оборудования. Географически распределенная площадка может нуждаться в удаленных узлах оборудования вместо размещения каждого усилителя в одном центральном помещении.

Аварийные сценарии также должны быть определены на этом этапе. Например, локальный инцидент на оборудовании может потребовать сообщения в одной технологической зоне, в то время как более масштабная авария может потребовать задействования нескольких смежных зон или общеплощадочного оповещения.

Чем полнее эта информация, тем меньше допущений придется делать поставщикам. Это важно, поскольку коммерческие предложения, основанные на разных допущениях, могут выглядеть сопоставимыми по цене, но представлять совершенно разные технические решения.

2. Преобразуйте планировку площадки в зоны оповещения и акустическое покрытие

Когда условия площадки ясны, определите, как объект должен обслуживаться в обычном режиме и при авариях.

Стройте зоны вокруг производственных операций

Зона PAGA должна представлять область, которая может нуждаться в получении независимого сообщения.

Завод может содержать производственную установку, зону загрузки, резервуарный парк, коммунальное хозяйство, мастерскую, склад, здание управления и административную зону. Эти места не обязательно требуют одной и той же трансляции одновременно.

Планирование зон должно отвечать на практические вопросы:

• Какие зоны нуждаются в независимом оповещении?

• Какие зоны обычно группируются вместе?

• Какие операторы могут вещать в каждую зону?

• Какие тревоги имеют приоритет над рутинными объявлениями?

• Какие зоны активируются автоматически по внешнему событию?

• Когда требуется общеплощадочное оповещение?

Цепи громкоговорителей и зоны связи связаны, но их не следует рассматривать как одно и то же. Эксплуатационные требования должны определять структуру зон в первую очередь; электротехнический проект может затем ее поддерживать.

Проверьте план зон на соответствие реальным производственным событиям

Возьмите несколько ожидаемых сценариев тревог и проследите путь связи от исходного события до финального оповещения.

Если тревога возникает в одной технологической зоне, определите, какой персонал нуждается в первом указании, требуется ли смежным зонам отдельное сообщение и при каком условии предупреждение расширяется на более крупную часть площадки.

Это часто показывает, что область, первоначально показанная как одна зона, на самом деле должна быть разделена, или что две отдельные зоны должны быть сгруппированы при определенных аварийных условиях.

Используйте фоновый шум как ориентир для акустического проектирования

Выбор громкоговорителей должен основываться на акустической среде, а не только на размерах области.

Открытые технологические зоны, машинные залы, зоны загрузки и другие места с высоким уровнем шума часто требуют направленных промышленных рупорных громкоговорителей. Офисы, коридоры, диспетчерские и закрытые служебные помещения могут использовать настенные или потолочные громкоговорители. Длинные узкие пространства могут выигрывать от иных схем покрытия, чем открытые производственные площади.

Требуемый уровень звука должен оцениваться с учетом реального фонового шума в месте нахождения слушателя. Цель – обеспечить уровень, достаточный для распознавания сигналов тревоги и речевых сообщений, без простого повышения выходной мощности до максимума.

Чрезмерный уровень может создать свои собственные проблемы, включая отражения, плохую разборчивость речи, дискомфорт при прослушивании и неравномерность покрытия.

Включайте требования к разборчивости речи, если это предусмотрено проектом

Для аварийной голосовой связи одной слышимости может быть недостаточно. Персонал также должен понимать инструкции.

Если разборчивость речи является частью критериев приемки проекта, требуемый показатель STI или STIPA должен быть определен в соответствии с проектной спецификацией и действующими стандартами.

Акустическое моделирование может быть полезно для сложных помещений, таких как компрессорные, турбинные залы, мастерские, туннели, терминалы или закрытые промышленные здания. Оно помогает оценить направленность громкоговорителей, место установки, перекрытие зон покрытия, отражения и ожидаемую разборчивость до монтажа.

Требование к моделированию должно определять области, подлежащие оценке, и ожидаемые результаты, вместо простой просьбы к поставщику предоставить «акустический отчет».

3. Рассчитайте емкость усилителей, контроллера и расширения

Когда перечень громкоговорителей в основном определен, можно рассчитать емкость системы.

Рассчитайте подключенную нагрузку громкоговорителей

Для каждой цепи громкоговорителей или канала усилителя определите общую подключенную нагрузку исходя из количества громкоговорителей и выбранных отводов мощности.

Выбор усилителя должен учитывать:

• Рассчитанную подключенную нагрузку громкоговорителей

• Требуемый инженерный запас

• Будущее расширение количества громкоговорителей

• Количество одновременных трансляций

• Стратегию резервных усилителей

• Мониторинг линий громкоговорителей

• Потери в кабелях, если актуально

Фиксированный резервный процент не следует слепо применять к каждому проекту. Соответствующий запас зависит от инженерной спецификации, плана будущего расширения, архитектуры усилителей и требуемой доступности.

Не игнорируйте распределение кабелей

Длинные полевые кабельные трассы могут влиять на производительность системы и стоимость монтажа. Поэтому для крупных площадок следует учитывать взаимосвязь между расположением усилителей, цепями громкоговорителей, длиной кабеля, полевыми шкафами, сетевой инфраструктурой и доступом для обслуживания.

В некоторых установках распределение усиления ближе к обслуживаемым зонам позволяет сократить длинные кабели громкоговорителей и ограничить влияние локального отказа. В других проектах более централизованная архитектура может оставаться практичной.

Выбор должен следовать планировке площадки, а не фиксированному правилу.

Проверьте ограничения, выходящие за пределы мощности усилителей

Достаточная мощность усилителей в ваттах не обязательно означает, что вся платформа обладает достаточной емкостью.

Спецификация также должна подтверждать необходимое количество:

• Зон оповещения

• Оповещательных станций

• Входов тревог

• Сохраняемых сообщений

• Аудиоканалов

• Удаленных узлов системы

• Рабочих мест операторов

• Сетевых оконечных точек

• Сторонних интерфейсов

Расширение должно учитываться на этапе выбора системы. Добавление нескольких новых зон в дальнейшем не должно требовать замены основного контроллера только потому, что исходный проект использовал все доступные порты.

4. Определите поведение при сбоях и интеграцию с внешними системами

Такие требования, как «система PAGA должна быть резервированной» или «система должна интегрироваться с DCS», слишком общи для выбора поставщика.

Их необходимо преобразовать в конкретное эксплуатационное поведение.

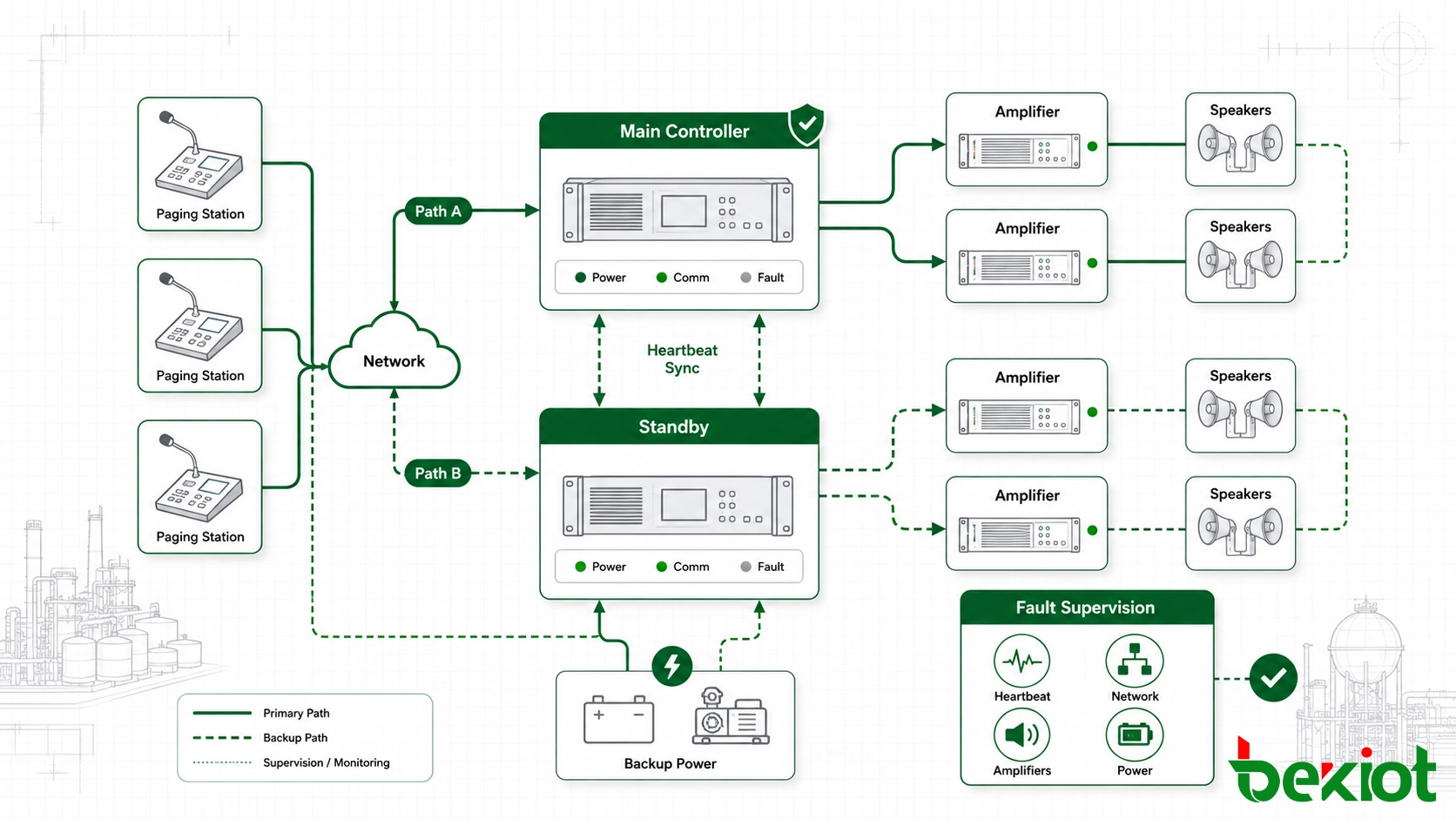

Укажите, что должно происходить после сбоя

Проанализируйте архитектуру сбой за сбоем.

Такой подход полезнее, чем автоматическое назначение одной и той же структуры резервирования для каждой промышленной площадки.

Небольшое предприятие и крупный нефтехимический, морской, горнодобывающий или энергетический проект могут иметь совершенно разные последствия, если часть системы связи станет недоступной. Архитектура резервирования должна отражать эти последствия.

Включите контроль неисправностей

Доступность также зависит от знания того, что произошел сбой.

Подтвердите, может ли система контролировать:

• Состояние контроллера

• Состояние усилителей

• Сетевое соединение

• Состояние удаленных узлов

• Доступность оповещательных станций

• Обрыв или короткое замыкание линий громкоговорителей

• Неисправности источников питания

• Состояние внешних интерфейсов

Информация о неисправностях должна представляться в форме, позволяющей обслуживающему персоналу идентифицировать затронутое устройство или зону без поиска по всей системе.

Определите полный рабочий процесс тревоги

Для каждого автоматического запуска или внешнего интерфейса определите полную последовательность:

Источник → Триггер → Целевая зона → Приоритет → Аудио → Обратная связь → Сброс.

Например, сигнал от системы пожарной и газовой сигнализации может потребовать запуска тона тревоги, воспроизведения записанной инструкции в выбранных зонах, прерывания оповещений с более низким приоритетом, отображения события на рабочем месте оператора и сохранения активности до тех пор, пока исходное условие не будет снято.

Возможные точки интеграции включают:

• Системы пожарной и газовой сигнализации

• Системы DCS и PLC

• SCADA

• Промышленные телефонные системы

• Платформы SIP или IP PBX

• Диспетчерские консоли

• Системы радиосвязи

• Платформы CCTV

• Станции экстренного вызова

• Стороннее программное обеспечение управления

Только поддержка протокола не гарантирует, что две системы выполнят требуемый рабочий процесс. Сопоставление событий, приоритет, направление сигнализации, квитирование, поведение при сбросе и обработка сбоев должны быть подтверждены до закупки.

Связанное решение: Системы PAGA

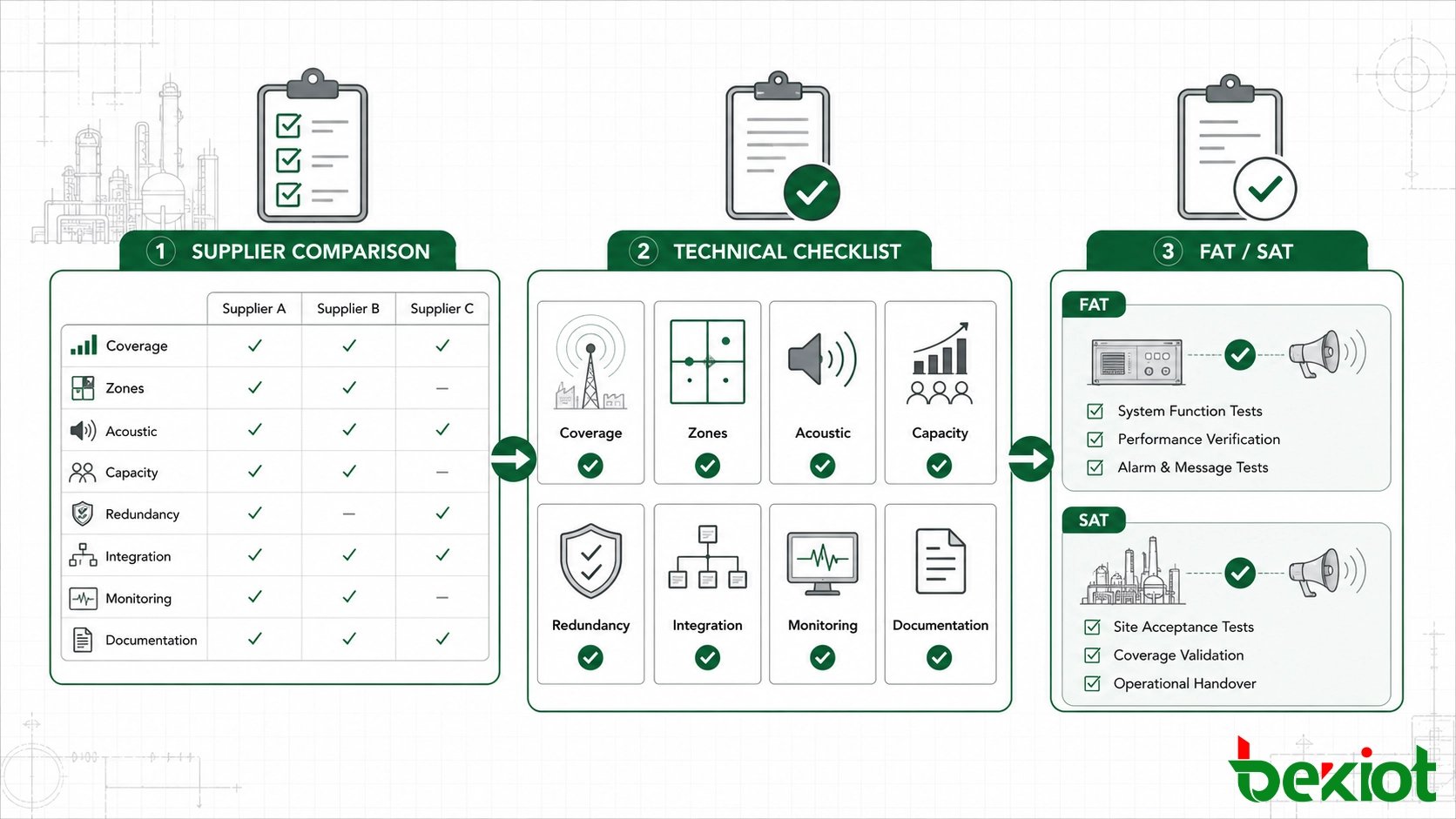

5. Сравните поставщиков и определите приемочные испытания

После того как требования к площадке, зоны, акустическое проектирование, емкость, поведение при сбоях и интерфейсы задокументированы, сравнение поставщиков становится гораздо более простым.

Каждое предложение должно проверяться на соответствие одним и тем же проектным требованиям, а не количеству функций, перечисленных в брошюре продукта.

Не сравнивайте только цену покупки

Более низкая начальная стоимость оборудования может быть впоследствии компенсирована сложностью расширения, длительным временем восстановления после сбоев, ограниченным резервом, дорогостоящей разработкой интерфейсов или плохой доступностью запасных частей.

Для систем, которые должны эксплуатироваться многие годы, оценка поставщика должна также учитывать:

• Резервное копирование и восстановление конфигурации

• Удаленную диагностику

• Замену модулей

• Будущее расширение зон

• Поддержку программного и микропрограммного обеспечения

• Доступность запасных частей

• Обучение операторов и обслуживающего персонала

• Итоговую проектную документацию

Сформулируйте требования к FAT и SAT до заказа

Критерии приемки должны быть частью спецификации, а не добавляться после монтажа.

Заводские и полевые испытания могут включать:

• Оповещение отдельных зон

• Оповещение групп зон

• Общеплощадочное аварийное оповещение

• Приоритет тревог и их приоритетность

• Автоматическую активацию тревог

• Воспроизведение записанных сообщений

• Переключение на резервный контроллер или сеть при необходимости

• Работу резервных усилителей при необходимости

• Отключение основного питания и работу от резерва

• Индикацию неисправности линии громкоговорителей

• Последовательности запуска и сброса от сторонних систем

• Журналирование событий и неисправностей

• Измерения уровня звукового давления

• Тесты STI или STIPA, если указаны

Фактические измерения на площадке особенно важны в зонах, где шум, реверберация или физические препятствия могут повлиять на речевое покрытие. Система, прошедшая проверку конфигурации в аппаратной, может все еще нуждаться в настройке на месте, чтобы соответствовать акустическим требованиям в точках нахождения слушателей.

Хорошая спецификация PAGA – это не длинный перечень параметров оборудования. Она описывает, как должна работать связь на площадке, какие зоны должны быть охвачены, какой объем системы требуется, что происходит при сбое, как внешние тревоги взаимодействуют с платформой и как будет проверяться итоговая производительность.

Для проектов, в которых также используются промышленные телефоны, диспетчерские консоли, радио, SIP-связь, интеркомы или системы экстренного вызова, эти соединения следует рассматривать на этапе выбора PAGA, а не добавлять после того, как основная архитектура уже определена.

Becke Telecom предлагает решения PAGA и промышленной связи для распределенных промышленных сред. Конфигурации систем могут планироваться с учетом зон площадки, акустических условий, рабочих процессов тревог, требований к доступности, существующей коммуникационной инфраструктуры и будущего расширения, вместо того чтобы полагаться на фиксированный набор оборудования.

Часто задаваемые вопросы

Какую информацию следует подготовить перед запросом коммерческого предложения на PAGA?

Подготовьте планировку площадки, эксплуатационные зоны, данные о фоновом шуме, требования к опасным зонам, необходимые зоны оповещения, аварийные сценарии, места расположения операторов, существующие системы связи, требования к интеграции, целевые показатели доступности и ожидаемое будущее расширение. Эти входные данные позволяют разным поставщикам разрабатывать предложения на одной технической основе.

Как следует выбирать мощность громкоговорителей PAGA?

Выбор громкоговорителей должен учитывать фоновый шум, расстояние до слушателя, место установки, диаграмму направленности, условия окружающей среды и требуемое качество речи в каждой зоне. Итоговый перечень громкоговорителей служит основой для расчета мощности усилителей.

Как рассчитывается мощность усилителей PAGA?

Рассчитайте подключенную нагрузку громкоговорителей для каждой цепи или канала усилителя, затем добавьте инженерный запас, емкость для расширения и требования к резервированию, определенные проектом. Также следует учитывать распределение кабелей и требования к одновременным трансляциям.

Нужна ли каждой системе PAGA одинаковая архитектура резервирования?

Нет. Резервирование должно основываться на последствиях потери контроллера, усилителя, сетевого пути, источника питания или полевого узла. Спецификация должна определять, какие услуги должны оставаться доступными после каждого сбоя, а не применять фиксированную архитектуру к каждому проекту.

Что должно входить в полевые приемочные испытания PAGA?

Типовые испытания включают оповещение зон, аварийное прерывание, автоматическую активацию тревог, записанные сообщения, интерфейсы с внешними системами, контроль неисправностей, работу от резерва, журналирование событий и любые требуемые акустические измерения, такие как SPL или STIPA. Точный объем испытаний должен соответствовать проектной спецификации.
