Высоковольтные выключатели нагрузки – это коммутационные аппараты, применяемые в распределительных сетях среднего и высокого напряжения для включения, проведения и отключения тока нагрузки в заданных условиях эксплуатации. Их обычно устанавливают в кольцевых распределительных устройствах, на подстанциях, воздушных линиях электропередачи, в системах промышленного электроснабжения, на вводах трансформаторов, в кабельных сетях, на подстанциях возобновляемой энергетики и в проектах автоматизации распределительных сетей.

Выключатель нагрузки не является силовым автоматическим выключателем. Его основное назначение – коммутация нагрузки и обеспечение видимого разрыва цепи, тогда как автоматический выключатель предназначен для отключения токов короткого замыкания. Во многих распределительных системах выключатели нагрузки применяются совместно с предохранителями, релейной защитой, разъединителями, заземляющими ножами, блокировками и контрольными устройствами, обеспечивая безопасную эксплуатацию и надёжное электроснабжение.

Высоковольтный выключатель нагрузки обеспечивает управляемую коммутацию номинального тока, однако его выбор, эксплуатация и техническое обслуживание должны выполняться строго в соответствии с его паспортными характеристиками и правилами безопасности энергосистемы.

Основное назначение высоковольтного выключателя нагрузки

Высоковольтный выключатель нагрузки – это механическое коммутационное устройство, предназначенное для замыкания и размыкания электрических цепей, находящихся под током нагрузки. Он позволяет оперативному персоналу или автоматике включать, отключать, секционировать или переводить питание участков распределительной сети в нормальных эксплуатационных режимах.

В практической энергетике термин «высокое напряжение» может трактоваться по-разному в зависимости от региона и отрасли. В распределительных сетях выключатели нагрузки чаще всего применяются в классах напряжения выше 1 кВ, в особенности на среднем напряжении 6 кВ, 10 кВ, 11 кВ, 12 кВ, 24 кВ, 33 кВ и 35 кВ. Конкретный класс напряжения, уровень изоляции, номинальный ток и коммутационная способность должны строго соответствовать проекту и действующим стандартам.

Функция отключения нагрузки

Главная функция аппарата – коммутация тока нагрузки. Это означает, что он способен разрывать ток, протекающий в нормальном режиме, такой как ток нагрузки трансформатора, ток питающей линии, зарядный ток кабеля или ток распределительной линии в пределах своей номинальной способности.

Эта функция крайне важна, так как размыкание цепи высокого напряжения под нагрузкой сопровождается возникновением электрической дуги. Выключатель нагрузки оснащается дугогасительной системой, которая позволяет управлять дугой и безопасно гасить её в номинальных режимах коммутации.

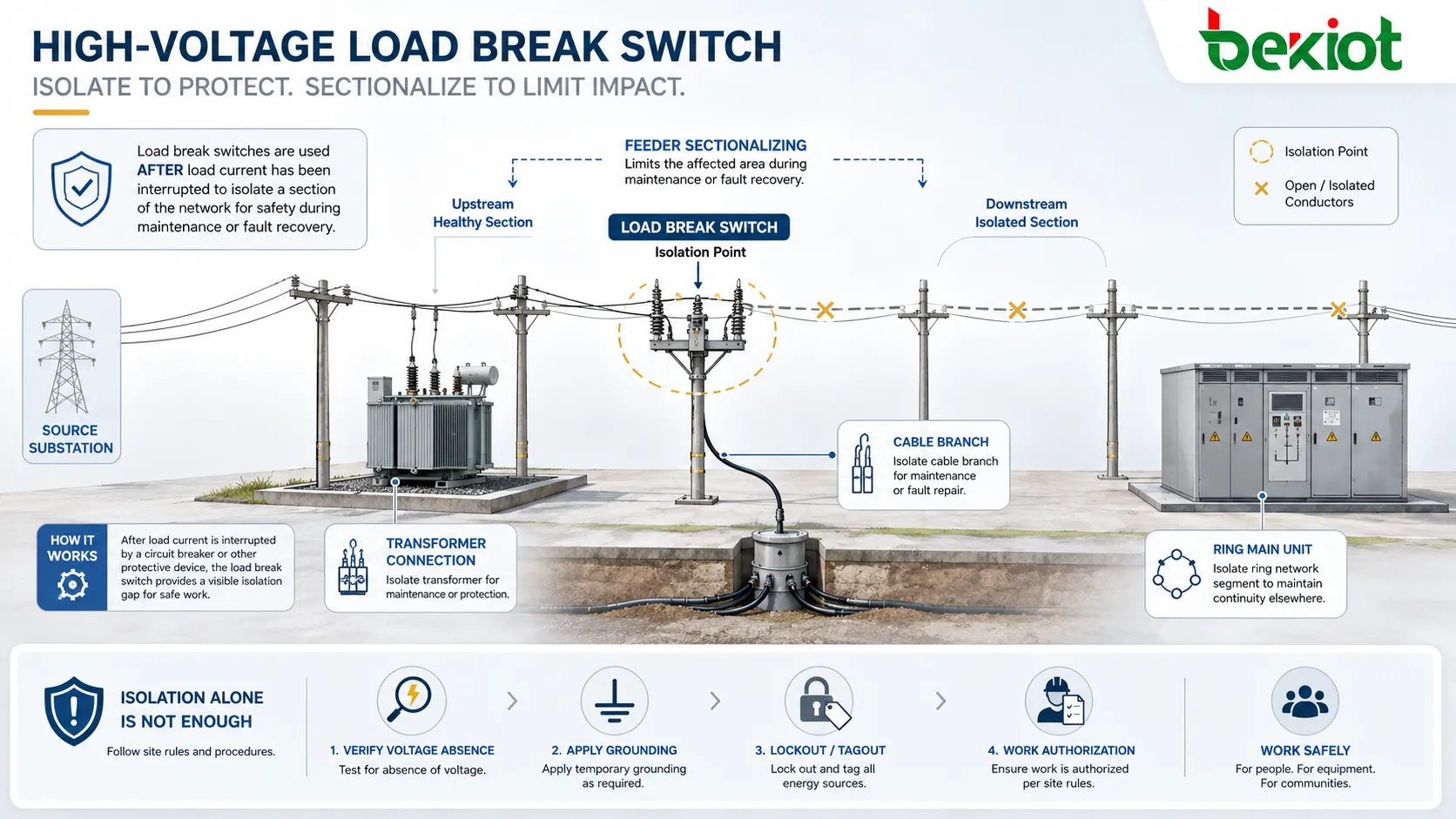

Изоляция и секционирование

Многие выключатели нагрузки служат для изоляции секции фидера, трансформатора, кабельной ветви или сегмента кольцевой сети после отключения тока нагрузки. В распределительных сетях секционирование помогает ограничить зону отключения при проведении технического обслуживания или ликвидации аварий.

Положение «изолировано» должно быть чётко видимым или надёжно индицироваться в соответствии с конструкцией распределительного устройства. Для безопасного проведения работ одного видимого разрыва недостаточно; необходимо также проверить отсутствие напряжения, наложить заземление, выполнить процедуру блокировки и получить наряд-допуск в соответствии с местными правилами.

Принцип работы

Принцип работы выключателя нагрузки основан на быстром перемещении контактов и гашении дуги. При размыкании под нагрузкой подвижные и неподвижные контакты расходятся. Между ними загорается электрическая дуга, поскольку ток короткое время продолжает протекать через ионизированный газ или дуговую среду.

Затем выключатель должен растянуть, охладить, расщепить, сдуть или иным способом погасить дугу, чтобы обеспечить безопасное прекращение тока. Метод гашения дуги зависит от конструкции аппарата. В распространённых конструкциях применяются воздух, элегаз (газ), вакуум, а в старых образцах – масло.

Размыкание контактов и образование дуги

Во включённом состоянии ток течёт по главной токоведущей цепи. В процессе отключения контакты быстро расходятся. Поскольку цепь обладает индуктивностью и запасённой электромагнитной энергией, ток не прекращается мгновенно, что и приводит к возникновению дуги.

Если дугу не контролировать, она способна повредить контакты, изоляцию и соседнее оборудование, а также создать серьёзную угрозу безопасности. Поэтому выключатель нагрузки должен обладать отключающей способностью, соответствующей ожидаемому току нагрузки и режиму работы.

Гашение дуги

Гашение дуги – это процесс прекращения горения дуги и восстановления электрической прочности промежутка между разомкнутыми контактами. В разных конструкциях применяются различные методы. В воздушных выключателях используются дугогасительные камеры и рога. В элегазовых конструкциях задействуются потоки газа и его изоляционные свойства. Вакуумные дугогасительные камеры гасят дугу в герметичной вакуумной колбе.

Цель одна: прервать ток нагрузки, не допустив продолжения или повторного зажигания дуги за пределами безопасных границ. Аппарат должен быть испытан и сконструирован на номинальные напряжение, ток, частоту и коммутационный ресурс.

Привод с накопленной энергией

Многие выключатели нагрузки оснащаются пружинным или иным энергонакопительным механизмом. Оператор вручную или дистанционно взводит пружину, после чего механизм высвобождает энергию, обеспечивая быстрое перемещение контактов.

Быстрое и стабильное движение контактов важно, потому что медленное ручное оперирование увеличивает длительность горения дуги и снижает надёжность коммутации. Механизмы с накопленной энергией делают скорость отключения менее зависимой от действий человека.

Положения «Включено», «Отключено» и «Заземлено»

Некоторые конструкции распределительных устройств предусматривают несколько фиксированных положений, например «включено», «отключено» и «заземлено». Положение «включено» соединяет цепь. Положение «отключено» разрывает её. Положение «заземлено» соединяет изолированную сторону цепи с землёй через заземляющий нож.

Индикация положения должна быть чёткой и надёжной. Блокировки обычно применяются для предотвращения опасных действий, таких как включение заземляющего ножа на цепь под напряжением или включение выключателя нагрузки при включённом заземляющем ноже.

Основные конструктивные элементы

Высоковольтный выключатель нагрузки состоит из электрических, механических, изоляционных и контрольных компонентов. Конкретное исполнение зависит от того, является ли он устройством внутренней или наружной установки, воздушной или элегазовой изоляции, смонтирован на опоре, имеет металлическую оболочку или интегрирован в кольцевое распределительное устройство.

Главные контакты

Главные контакты проводят ток в нормальном рабочем режиме, когда выключатель включён. Они должны обладать низким переходным сопротивлением, достаточной термической стойкостью и механической прочностью.

Износ, окисление, разрегулировка или перегрев контактов снижают надёжность. Периодический осмотр и техническое обслуживание следует проводить в соответствии с инструкциями производителя и местным регламентом.

Дугогасительная система

Дугогасительная система контролирует дугу в процессе отключения. Она может включать дугогасительные рога, камеры, пути обдува, вакуумные колбы или дугостойкие конструкции.

Эта часть критически важна для безопасной коммутации. При повреждении или загрязнении дугогасительной системы выключатель может не справиться с отключением тока нагрузки.

Изоляционная система

Изоляция отделяет токоведущие части от заземлённых металлических элементов, фаз от фазы и от доступных для прикосновения поверхностей. Изоляция может быть воздушным промежутком, твердотельной, газовой, керамической, на основе эпоксидных смол или композитных материалов.

На изоляционные свойства влияют влажность, пыль, загрязнения, старение, механические повреждения, частичные разряды и неправильный монтаж. При выборе и обслуживании необходимо учитывать условия окружающей среды.

Приводной механизм

Привод преобразует ручное или моторное усилие в перемещение контактов. Он может включать рукоятки, валы, пружины, защёлки, тяги, электродвигатели, вспомогательные контакты и механические указатели положения.

Механизм должен срабатывать плавно и стабильно. Любые заедания, нехарактерный шум, неполный ход или несоответствие указателей положения должны быть расследованы квалифицированным персоналом до продолжения эксплуатации.

Блокировки и индикация

Блокировки предотвращают опасную последовательность переключений. Указатели положения показывают, включён ли выключатель, отключён или заземлён. Вспомогательные контакты могут передавать сигналы состояния в системы мониторинга, SCADA или пульты дистанционного управления.

Надёжная индикация крайне важна, поскольку оператор обязан знать действительное состояние аппарата перед выполнением переключений, испытаний, наложением заземлений или работами по техническому обслуживанию.

Классификация выключателей нагрузки

Выключатели нагрузки классифицируются по изолирующей среде, условиям установки, способу управления и области применения. Каждый тип имеет свои преимущества и ограничения.

Воздушный выключатель нагрузки

В воздушных выключателях нагрузки основной изолирующей средой служит воздух. Такие аппараты, как правило, имеют простую конструкцию, открыты для визуального осмотра и проще в обслуживании. В зависимости от исполнения они применяются в КРУ внутренней установки, на столбовых опорах или в распределительных пунктах.

Воздушные конструкции требуют достаточных изоляционных промежутков и более подвержены влиянию загрязнений, влажности, соли, пыли и атмосферных воздействий. Для обеспечения долгосрочной надёжности принципиальное значение имеют условия монтажа и регулярность обслуживания.

Элегазовый выключатель нагрузки

Элегазовые выключатели нагрузки чаще всего применяются в компактных кольцевых ячейках и герметичных КРУ. Коммутационные элементы помещены внутрь герметичного бака, заполненного изолирующим газом или альтернативным изоляционным составом, в зависимости от изделия.

Такая конструкция сокращает занимаемую площадь и улучшает защиту от внешних воздействий. Однако она требует тщательного контроля герметичности бака, параметров газа (где применимо) и соблюдения особых регламентов обслуживания от производителя.

Вакуумный выключатель нагрузки

Вакуумные выключатели нагрузки используют вакуумные дугогасительные камеры. Технология вакуумной коммутации широко распространена благодаря высокой отключающей способности и замкнутой среде гашения дуги.

Состояние вакуумной камеры, механический ход, индикаторы износа контактов и координация изоляции должны проверяться согласно инструкциям по обслуживанию завода-изготовителя.

Выключатель нагрузки с предохранителями

Существуют комбинированные устройства, в которых выключатель нагрузки объединён с высоковольтными предохранителями. Выключатель оперирует током нагрузки, а предохранители защищают присоединение, например трансформатор, от токов короткого замыкания.

Такая комбинация типична для защиты цеховых и распределительных трансформаторов. Правильный выбор номинала предохранителя, ударного механизма, логики срабатывания и согласования с вышестоящей защитой критичны для безопасного применения.

Сравнение выключателя нагрузки и автоматического выключателя

Выключатель нагрузки и автоматический выключатель оба управляют электрическими цепями, но их функции различаются. Путаница между ними может привести к серьёзным ошибкам при проектировании и угрозе безопасности.

Почему важно понимать разницу

Выключатель нагрузки должен применяться исключительно в пределах своей номинальной коммутационной способности. Если требуется отключить ток короткого замыкания, необходимо использовать соответствующим образом подобранный автоматический выключатель, предохранитель или защитное устройство.

Неправильное применение может привести к воздействию на оборудование и персонал мощной дуги, механических и термических нагрузок, а также к поражению электрическим током. Выбор оборудования всегда должен проверяться квалифицированными инженерами-электриками.

Согласование с устройствами защиты

Во многих системах выключатель нагрузки является частью скоординированной схемы защиты. Вышестоящие автоматические выключатели, токоограничивающие предохранители, реле, реклоузеры и уставки защиты работают совместно, отключая повреждённый участок и изолируя его.

При согласовании защиты необходимо учитывать уровни токов КЗ, бросок тока намагничивания трансформатора, токи нагрузки, времятоковые характеристики предохранителей, уставки реле, селективность и режим заземления нейтрали.

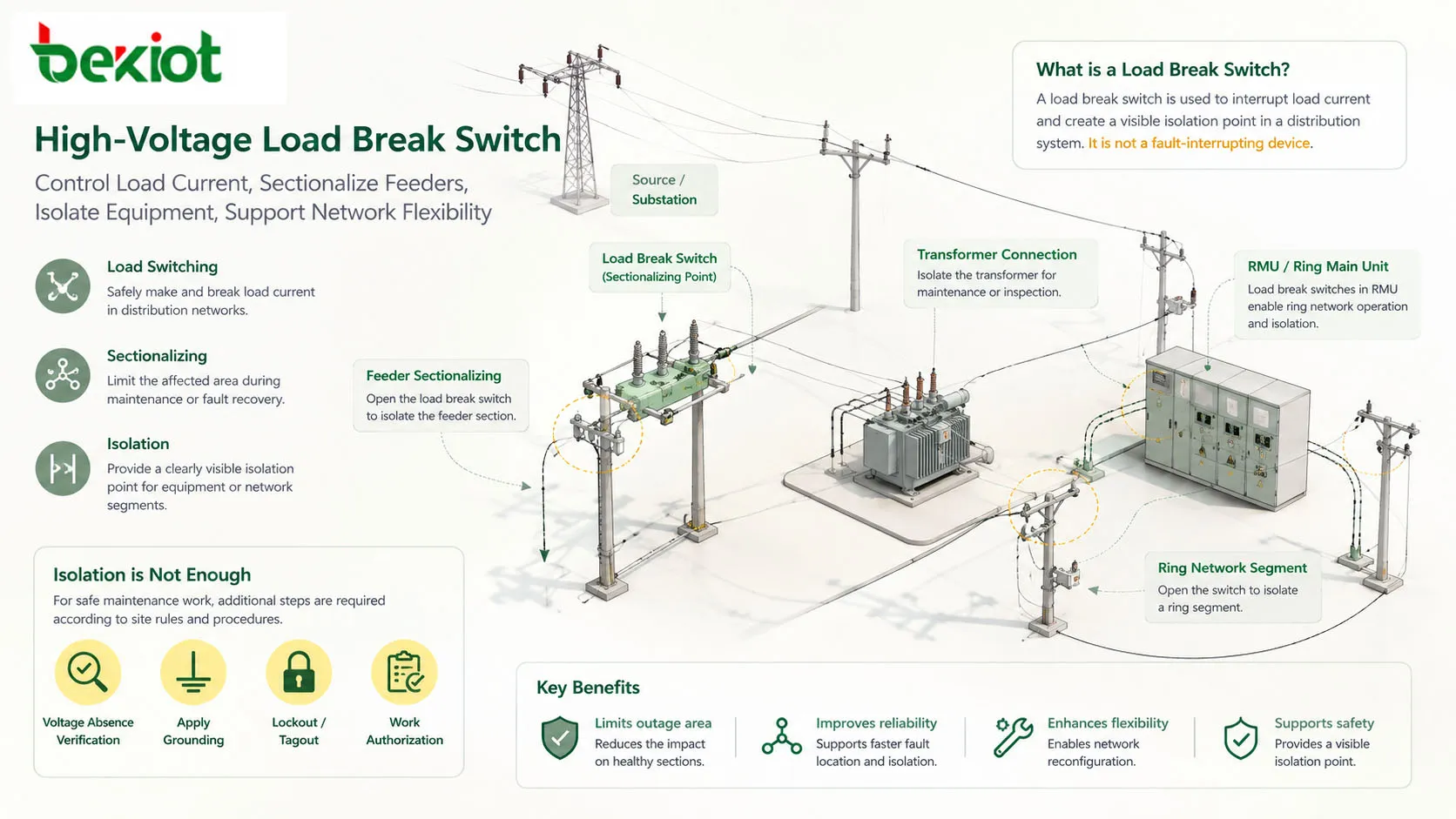

Применение в распределительных сетях

Высоковольтные выключатели нагрузки широко распространены, поскольку они обеспечивают практические функции коммутации и секционирования в сетях. Их ценность особенно очевидна там, где оперативному персоналу нужно безопасно управлять потокораспределением и изолировать участки сети.

Кольцевые распределительные устройства (RMU)

В ячейках кольцевой сети часто используются выключатели нагрузки для управления входящими и отходящими присоединениями. Это позволяет электросетевым компаниям и операторам объектов секционировать повреждения, менять пути питания и поддерживать непрерывность электроснабжения.

В компактных RMU выключатель нагрузки может быть интегрирован с заземляющими ножами, предохранителями, кабельными отсеками, индикаторами напряжения, блокировками и устройствами телеметрии.

Ввода трансформаторов

Выключатели нагрузки массово применяются на вводах трансформаторов. Они позволяют отключать трансформатор от сети высокого напряжения при нормальной нагрузке. В комбинации с предохранителями они также обеспечивают защиту трансформатора.

Выбор выключателя и предохранителей должен соответствовать мощности трансформатора, броску пускового тока, ожидаемому уровню КЗ и требованиям по координации защит.

Воздушные линии электропередачи

Столбовые выключатели нагрузки наружной установки применяются для секционирования воздушных фидеров, управления ответвлениями и изоляции на время ремонта. Они помогают отключать малые участки сети, не выводя из работы обширную зону.

Оборудование наружной установки должно выбираться с учётом климата, загрязнённости, грозовой активности, механических нагрузок, высоты установки и местных норм электросетевого предприятия.

Системы промышленного электроснабжения

На промышленных предприятиях выключатели нагрузки применяются в подстанциях, питающих линиях, секциях управления двигателями, трансформаторных помещениях и силовых щитах. Они помогают изолировать оборудование, переключать фидеры и планировать ремонты.

Промышленная среда может характеризоваться запылённостью, вибрациями, химически агрессивной атмосферой, высокими токами КЗ, частыми коммутациями и строгими протоколами безопасности. Выбор оборудования обязан отражать эти условия.

Объекты возобновляемой энергетики и инфраструктуры

Солнечные электростанции, ветропарки, накопители энергии, железнодорожный транспорт, аэропорты, тоннели, порты и центры обработки данных используют выключатели нагрузки в сетях сбора и распределения электроэнергии среднего напряжения.

Для таких проектов часто требуются компактные КРУ, дистанционное управление, мониторинг состояния, высокая надёжность и чёткие процедуры технического обслуживания.

Базовые принципы безопасности перед началом любых операций

Коммутации в высоковольтных сетях опасны. Правила оперативной работы и меры безопасности должны определяться квалифицированным электротехническим персоналом на основе утверждённых инструкций, руководств по эксплуатации, оценки рисков на объекте и местных нормативных требований. Нижеприведённый материал представляет собой обзор управления безопасностью, а не замену официальному наряду-допуску или полевой процедуре.

Только квалифицированный персонал

Оперировать, осматривать, испытывать и обслуживать высоковольтные выключатели нагрузки имеет право только обученный и допущенный персонал. Работники обязаны знать тип оборудования, схему сети, номинальное напряжение, коммутационные ресурсы, логику блокировок, аварийные режимы и порядок действий при чрезвычайных ситуациях.

Лица без допуска не должны вскрывать отсеки КРУ, шунтировать блокировки, оперировать открытыми высоковольтными аппаратами или пытаться искать неисправности. Системы высокого напряжения могут привести к смертельной электротравме, ожогам от дуги, баротравме и взрыву оборудования.

Следование утверждённым бланкам переключений

Оперативные переключения должны выполняться по утверждённым бланкам или программам переключений. Эти документы определяют цель операции, идентификаторы оборудования, последовательность действий, допуск, способ связи и шаги подтверждения.

Бланки переключений помогают избежать ошибочного оперирования в чужой ячейке, неверного отключения фидера, непредусмотренной подачи обратного напряжения и опасной подачи напряжения. В сложных схемах устные предположения никогда не должны подменять письменные проверенные процедуры.

Подтверждение идентификации оборудования

Перед любой операцией необходимо сверить наименование присоединения, номер фидера, надпись на панели, положение выключателя, схему и цель переключения. Многие несчастные случаи происходят из-за ошибочного оперирования устройством.

Чёткие надписи, мнемосхемы, индикация на SCADA, маркировка панелей и чертежи объекта не должны противоречить друг другу. Если идентификация неоднозначна, операцию следует остановить до выяснения и разрешения ситуации уполномоченным лицом.

Использование надлежащих средств индивидуальной защиты

Средства индивидуальной защиты (СИЗ) должны соответствовать оценке рисков дуги и поражения током. В зависимости от объекта и задачи это может быть термостойкая одежда, лицевой щиток, изолирующие перчатки, защитная каска, спецобувь, средства защиты органов слуха и изолированный инструмент.

СИЗ – это последний, а не первый рубеж обороны. Безопасное проектирование, снятие напряжения, блокировки, удалённое управление, ограждения и корректные процедуры должны везде, где возможно, минимизировать время воздействия опасных факторов.

Общая структура процедуры обеспечения безопасности

Процедуры безопасности при оперировании выключателем нагрузки должны разрабатываться на основе конкретного руководства по эксплуатации и программы электробезопасности объекта. Общая структура включает планирование, допуск, изоляцию, проверку, заземление, операцию, мониторинг и документирование.

Планирование и оценка рисков

Перед переключением команда должна понимать, для чего нужна операция, какое оборудование будет затронуто, находится ли ток нагрузки в пределах номинала выключателя, возможна ли обратная подача напряжения от нижестоящего оборудования и какие опасности присутствуют.

Оценка рисков должна учитывать энергию дуги, границы зоны поражения током, заземление системы, запасённую энергию, исправность цепей дистанционного управления, погоду при наружных работах, ограничения доступа и возможное влияние на потребителей или производство.

Допуск и коммуникация

Переключения в высоковольтных сетях должны быть санкционированы ответственным лицом. Взаимодействие между диспетчером, оперативным и ремонтным персоналом, а также затрагиваемыми подразделениями должно быть чётким и, где требуется, зарегистрированным.

При участии нескольких лиц роли должны быть определены заранее. Один выдаёт бланк переключений, другой выполняет операцию, третий контролирует состояние – в зависимости от принятой на объекте практики.

Изоляция и блокировка (Lockout)

Когда предстоит работа на оборудовании, изоляция должна снять все возможные источники опасной энергии. Наложение замков и предупреждающих плакатов выполняется по утверждённой процедуре контроля энергии.

При изоляции необходимо учитывать нормальное питание, резервное питание, источники обратной подачи, собственные генераторы, батареи конденсаторов, трансформаторы, вспомогательные цепи, оперативное питание и остаточный электрический заряд.

Проверка отсутствия напряжения

Перед наложением заземления или прикосновением к оборудованию, которое предполагается обесточенным, квалифицированный персонал должен проверить отсутствие напряжения поверенным прибором и утверждённым методом.

Проверка должна выполняться тщательно, так как ошибочное тестирование создаёт ложную уверенность. Состояние указателя, его класс напряжения, методика и место измерения должны соответствовать оборудованию и уровню напряжения.

Наложение заземления при необходимости

Заземление служит для защиты персонала от неожиданной подачи напряжения, наведённого напряжения, остаточного заряда или обратной трансформации. Некоторые ячейки имеют встроенные заземляющие ножи, в других случаях применяются переносные заземления.

Процедура заземления должна выполняться по местным правилам. Точка заземления, последовательность операций, параметры инвентарного заземления и способ проверки определяются квалифицированным персоналом по электробезопасности.

Запись операции

Оперативные переключения необходимо документировать. Запись может включать дату, время, фамилию оператора, идентификатор оборудования, номер бланка, начальное и конечное положение, нештатные наблюдения, сигналы тревоги и результаты проверок.

Аккуратные записи обеспечивают прослеживаемость, помогают при расследовании инцидентов, планировании ремонтов и последующем анализе правильности переключений.

Типичные опасности и управление рисками

Оперирование высоковольтным выключателем нагрузки сопряжено с рядом опасностей. Их понимание помогает командам разрабатывать более безопасные процедуры и правильно выбирать оборудование.

Электрическая дуга и дуговой взрыв

Электрическая дуга выделяет интенсивное тепло, свет, звук и создаёт избыточное давление. Дуговой взрыв порождает ударную волну и разлетающиеся фрагменты. Эти опасности могут реализоваться при отказе оборудования, неправильных действиях, пробое изоляции или коммутации на короткое замыкание.

Управление рисками включает применение дугостойких КРУ, дистанционное оперирование, надлежащее техобслуживание, блокировки, ограждения, расчёт энергии дуги, применение СИЗ и строгое соблюдение бланков переключений.

Поражение электрическим током

Электротравма возможна при контакте человека с токоведущими частями или приближении на недопустимое расстояние. Высокое напряжение также способно пробить воздушный промежуток при недостаточных изоляционных расстояниях.

Предотвращение электротравм требует ограждений, изоляции, ограничения доступа, проверки отсутствия напряжения, надлежащего инструмента, соблюдения безопасных расстояний, заземления и наличия обученного персонала.

Обратное напряжение и остаточная энергия

Обратное напряжение может прийти от генераторов, трансформаторов, конденсаторов, параллельных фидеров, установок ВИЭ, ИБП или подключённого оборудования. Накопленный заряд может сохраняться и после размыкания главной цепи.

До начала работ процедуры должны определить все возможные источники энергии. Предположение, что один отключённый выключатель делает установку безопасной, может быть фатальным.

Механический отказ

Приводы выключателей могут отказать из-за износа, коррозии, отсутствия смазки, разрегулировки, поломки пружин, повреждения тяг или плохого обслуживания. Механическая неисправность может воспрепятствовать полному включению, отключению или правильной индикации положения.

Нетипичное усилие на рукоятке, неполный ход, посторонние шумы или рассогласование индикаторов должны восприниматься как предупреждающий сигнал. Дальнейшая эксплуатация возможна только после осмотра квалифицированным специалистом.

Особенности осмотра и технического обслуживания

Техническое обслуживание поддерживает выключатели нагрузки в надёжном и безопасном состоянии. График обслуживания должен следовать инструкциям изготовителя, учитывать условия площадки, частоту коммутаций, воздействие среды и нормы предприятия или электросетевой компании.

Внешний осмотр

Внешний осмотр может включать проверку состояния оболочки, надписей, коррозии, загрязнений, влаги, повреждений, незакреплённых деталей, указателей положения, рукояток управления, состояния заземляющих ножей и кабельного отсека.

Для оборудования наружной установки дополнительно осматриваются уплотнения, изоляторы, повреждения от птиц, растительности, грозовые перенапряжения и загрязневые отложения.

Проверка механической работы

Механические проверки подтверждают, что привод перемещается правильно, а индикаторы соответствуют фактическому положению выключателя. Механизм не должен заедать, залипать или требовать ненормальных усилий.

Проверки может выполнять только допущенный персонал. Для некоторых типов оборудования могут потребоваться снятие напряжения или специальные процедуры.

Состояние контактов и дугогасительной системы

Износ контактов и состояние дугогасителя влияют на коммутационные характеристики. В зависимости от конструкции техобслуживание может включать замер сопротивления контактов, индикацию износа, проверку состояния вакуумных камер или герметичности элегазового бака.

Эти проверки должны проводиться поверенными приборами и методами, разрешёнными производителем. Некорректное тестирование способно повредить аппарат или создать опасную ситуацию.

Испытания изоляции

Состояние изоляции жизненно важно для высоковольтного оборудования. Испытания могут включать замер сопротивления изоляции, испытание повышенным напряжением промышленной частоты, оценку частичных разрядов или иные методы в рамках программы обслуживания.

Испытательное напряжение, схема подключения, процесс разряда и границы безопасности должны контролироваться квалифицированным персоналом по электроиспытаниям.

Критерии выбора для проектных задач

Выбор высоковольтного выключателя нагрузки требует инженерной оценки. Аппарат должен соответствовать электрическим параметрам сети, условиям окружающей среды, режимам работы, способу монтажа, координации защит и требованиям безопасности.

Электрические параметры

Выключатель должен быть рассчитан на рабочее напряжение, ток нагрузки, частоту, уровень изоляции и коммутационный ресурс. Недопустимо выбирать его только по номинальному напряжению.

Инженеры обязаны проанализировать реальный режим применения: включение трансформатора на холостой ход, зарядку линий и кабелей, кольцевые переключения и ожидаемые эксплуатационные условия.

Пригодность к условиям среды

Требования для внутренней и наружной установки различаются. Наружное оборудование может нуждаться в всепогодном корпусе, стойких к ультрафиолету материалах, антикоррозионной защите, трекингостойкой изоляции и повышенной механической прочности.

Промышленные площадки могут требовать дополнительной защиты от пыли, химикатов, вибрации, жары, сырости, а где необходимо – и взрывозащиты.

Автоматизация и мониторинг

Современные распределительные сети часто требуют двигательного привода, дистанционной индикации положения, вспомогательных контактов, индикаторов протекания тока КЗ, датчиков напряжения и тока, а также интеграции в SCADA.

Дистанционное управление повышает безопасность, сокращая прямое воздействие опасных факторов, но логика управления, кибербезопасность, блокировки и надёжность каналов связи должны быть тщательно проработаны.

Частые ошибки, которых следует избегать

Одна из распространённых ошибок – использовать выключатель нагрузки как силовой автомат. Нельзя ожидать, что выключатель нагрузки отключит большой ток КЗ, если он не является частью специально рассчитанного комбинированного аппарата или сборки с предохранителями.

Другая ошибка – игнорирование состояния блокировок. Блокировки – это элемент безопасности, а не досадная помеха. Их шунтирование может привести к подаче напряжения на заземлённый участок или включению заземляющего ножа под напряжением.

Третья ошибка – полагаться исключительно на показания указателей на панели без проверки при подготовке к ремонту. Индикация важна, но для безопасного проведения работ требуется полноценная изоляция, испытания, заземление и получение наряда.

Четвёртая ошибка – пренебрежение обслуживанием с учётом среды. Пыль, влага, коррозия и загрязнения со временем ухудшают изоляцию и механическую надёжность.

Часто задаваемые вопросы (FAQ)

Может ли выключатель нагрузки отключать ток короткого замыкания?

Стандартный выключатель нагрузки в общем случае предназначен для коммутации номинального тока нагрузки, а не для отключения больших токов КЗ. Отключение токов КЗ обычно требует правильно подобранного автоматического выключателя, предохранителя или комбинации выключатель-предохранитель, рассчитанных на такой режим.

Зачем нужен заземляющий нож в ячейке с выключателем нагрузки?

Заземляющий нож обеспечивает контролируемое соединение с землёй отключённого участка цепи. При применении в соответствии с утверждёнными правилами безопасности он помогает защитить персонал от наведённого напряжения, остаточного заряда и ошибочной подачи напряжения.

Что проверять, если указатель положения выключателя кажется противоречивым?

Операцию следует немедленно прекратить, а ситуацию должен расследовать квалифицированный персонал. Возможные причины: поломка тяги, неполный ход, рассогласование вспомогательных контактов, механический износ или повреждение индикатора.

Можно ли управлять высоковольтным выключателем нагрузки дистанционно?

Да, многие современные аппараты поддерживают двигательный и дистанционный привод. Дистанционное управление должно включать надёжную обратную связь о положении, блокировки, защиту каналов связи, местное аварийное управление и чёткое разграничение прав на операцию.

Как среда влияет на срок службы выключателя нагрузки?

Влага, пыль, соль, промышленные загрязнения, экстремальные температуры, вибрация и коррозия воздействуют на изоляцию, контакты, механизмы, уплотнения и оболочки. Межремонтные интервалы должны назначаться с учётом реальных условий площадки.

Какие документы должны быть под рукой перед началом работ по обслуживанию?

К важным документам относятся: однолинейная схема, бланки переключений, процедура блокировки/маркировки, руководство по эксплуатации, протоколы испытаний, карты уставок защит, сведения об энергии дуги (где требуется), инструкция по заземлению и история обслуживания.
