Проекты экстренного управления часто полагаются на платформы унифицированных коммуникаций, построенные вокруг SIP. SIP широко используется, поскольку поддерживает открытую аудио- и видеосвязь, гибкую регистрацию оконечных устройств, интеграцию с диспетчерскими службами, доступ к шлюзам и взаимодействие между несколькими системами. Однако в реальных средах экстренного управления редко встречается только один стандарт связи. Многие правительственные, транспортные, спасательные, энергетические и корпоративные центры управления по-прежнему используют устаревшие комнаты видеоконференцсвязи H.323, специализированные видеосети или проприетарные платформы для совещаний.

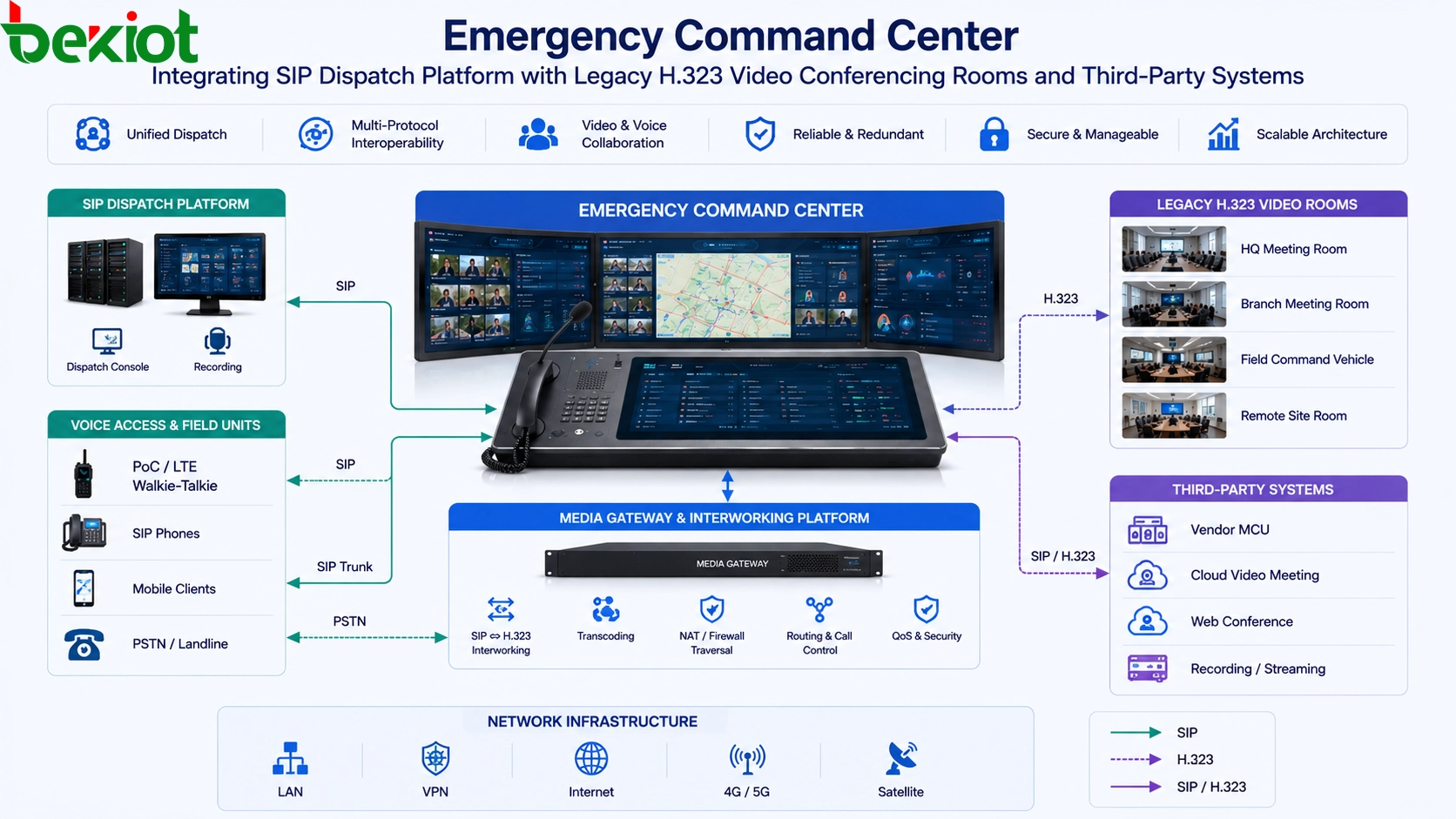

Чтобы платформа управления работала как единый координационный центр, эти существующие видеоресурсы не должны оставаться изолированными. Ключевая задача заключается не в том, полезна ли видеоконференцсвязь, а в том, как можно соединить различные системы конференц-связи, не превращая каждый проект в сложную задачу по разработке протоколов.

Почему интеграция видеоконференцсвязи становится сложной

Большинство современных платформ экстренного управления спроектированы с использованием SIP в качестве основы связи. Это упрощает подключение IP-телефонов, диспетчерских консолей, терминалов внутренней связи, систем записи, систем оповещения, видеотеминалов, мобильных клиентов и различных медиашлюзов. Когда все подсистемы следуют SIP, маршрутизация, вызовы, согласование медиапотоков и управление могут быть спланированы в рамках единой архитектуры.

В реальных проектах системы видеоконференцсвязи могут относиться к разным периодам и разным техническим подходам. В некоторых старых переговорных комнатах до сих пор используется H.323. Некоторые организации используют специализированные видеоплатформы. Другие зависят от проприетарных или облачных сервисов совещаний, таких как корпоративные платформы совместной работы, веб-системы совещаний или частные приложения для встреч. Эти системы могут не предоставлять стандартный интерфейс SIP или поддерживать SIP только в ограниченных условиях.

Это создает практическую проблему для проектов экстренного управления: центр управления должен вызывать, просматривать, подключаться или делиться содержимым видеоконференции, но целевая система может не использовать тот же протокол, что и диспетчерская платформа. Если эту проблему не решить должным образом, видеоконференцсвязь останется отдельным островком вне рабочего процесса управления.

Почему прямая разработка протоколов не всегда практична

Один из возможных методов — добавить стек протоколов H.323 непосредственно в платформу унифицированных коммуникаций. Теоретически это позволяет платформе управления взаимодействовать с системами видеоконференцсвязи H.323 на уровне протокола. На практике это непростая модификация. Сигнализация H.323, согласование медиапотоков, обработка адресов, управление вызовами и тестирование совместимости могут потребовать глубоких знаний протоколов.

Другой метод — использование шлюза преобразования H.323 в SIP. Это может быть полезно, когда проекту требуется только соединить стандартные системы H.323 и стандартные системы SIP. Однако такое развертывание по-прежнему зависит от совместимости протоколов, поведения оконечных устройств, согласования кодеков, конфигурации сети и отладки для каждого проекта. Общая стоимость и технический риск могут стать высокими, если среда проекта сложна.

Что более важно, шлюзы преобразования протоколов не могут решить все сценарии конференц-связи. Проприетарные видеоплатформы, частные облачные системы совещаний и программные инструменты совместной работы могут не обеспечивать полный доступ на уровне протокола. Даже если SIP или H.323 поддерживаются частично, доступные функции могут не полностью соответствовать потребностям экстренного управления, таким как общий доступ к экрану, захват содержимого переговорной комнаты, многопользовательский просмотр или стабильная маршрутизация аудио.

Более практичная архитектура на основе шлюза

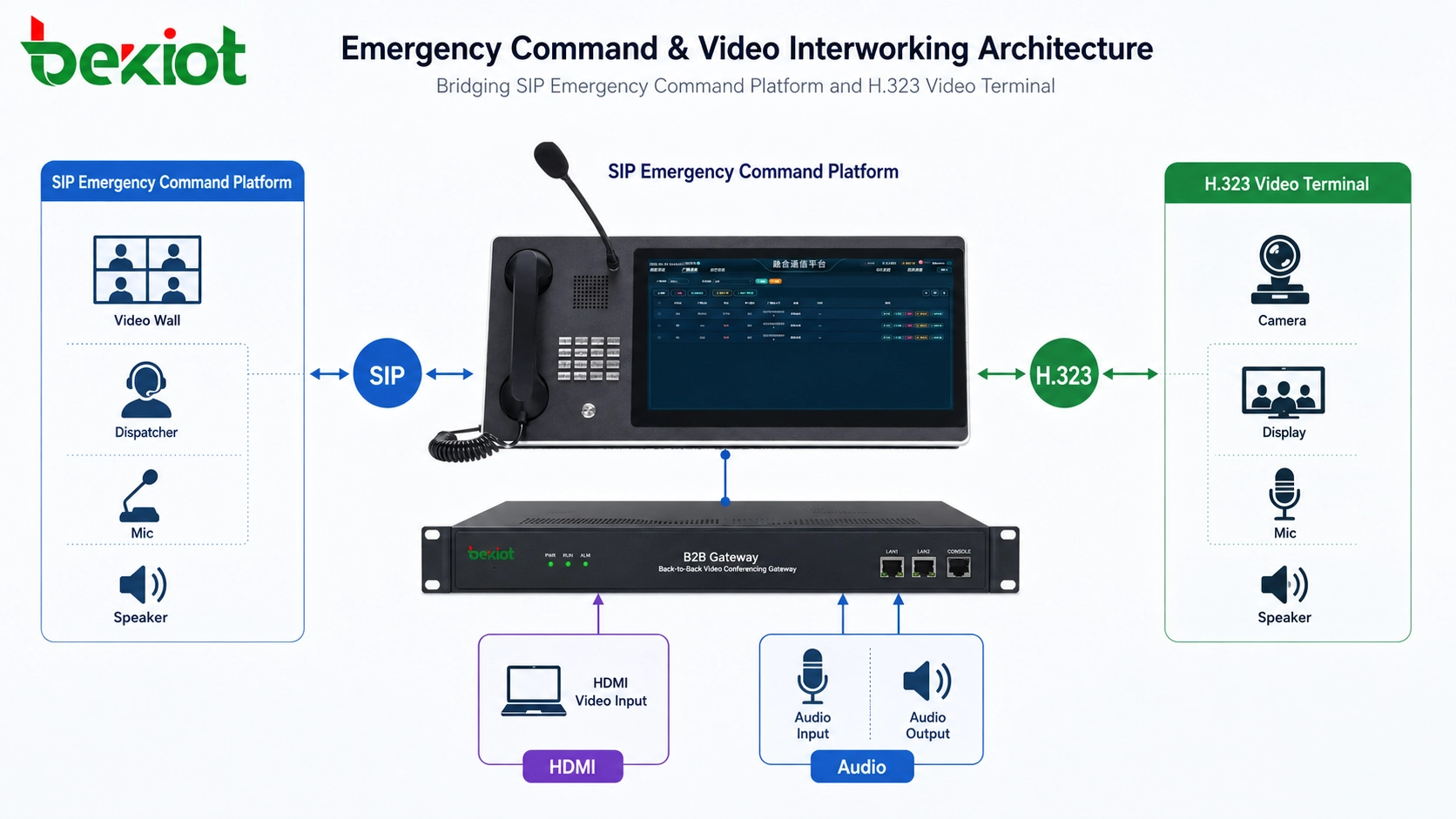

Практичный подход заключается в развертывании внешнего шлюза видеоконференцсвязи типа «back-to-back» между платформой экстренного управления и сторонней системой конференц-связи. Вместо того чтобы встраивать каждый протокол конференц-связи в платформу управления, шлюз действует как промежуточный мост. С одной стороны, он подключается к системе управления, диспетчерской или унифицированной связи на основе SIP. С другой стороны, он подключается к существующему терминалу видеоконференцсвязи, устройству переговорной комнаты или программной среде совещаний через видео- и аудиоинтерфейсы.

Эта архитектура позволяет избежать трудоемкой настройки протоколов. Платформа управления продолжает использовать SIP для вызовов, планирования, диспетчеризации и доступа к медиа. Сторона конференц-связи может оставаться неизменной, будь то H.323, специализированная видеосеть или проприетарная платформа совещаний. Шлюз обеспечивает практическое медиа-соединение между двумя средами.

Распространенные методы подключения включают вход HDMI, выход HDMI и отдельные интерфейсы ввода и вывода аудио. Изображение видеоконференции может быть захвачено с терминала совещания или выхода компьютера, в то время как аудио может передаваться между платформой управления и системой совещаний. Это позволяет центру управления участвовать во внешней конференции или отслеживать ее без необходимости перестройки исходной системы конференц-связи.

Как работает подключение в проекте

Подключение со стороны SIP

Шлюз регистрируется или подключается к платформе экстренного управления через SIP. С точки зрения системы управления, его можно рассматривать как видеоконечную точку, канал доступа к видео или точку доступа к конференц-связи. Диспетчеры могут вызывать шлюз, направлять его в конференцию, записывать сессию или комбинировать с другими ресурсами управления в зависимости от конструкции платформы.

Это обеспечивает согласованность архитектуры экстренного управления. Платформе управления не нужно перестраивать свою модель сигнализации вокруг H.323 или проприетарного протокола. Ей нужно лишь управлять шлюзом как частью своей среды связи SIP.

Подключение со стороны конференции

На стороне конференц-связи шлюз подключается к существующему терминалу видеосовещаний или компьютеру совещаний. Если целевая система — это комнатная система H.323, шлюз может захватывать выход совещания и обеспечивать аудиовзаимодействие через стандартные интерфейсы. Если целевая система — это проприетарный облачный сервис совещаний, та же концепция может быть использована путем подключения устройства-хоста совещания через кабели HDMI и аудио.

Это особенно полезно, когда сторонняя платформа не обеспечивает открытую интеграцию по протоколу. Вместо разработки частного адаптера проект может использовать физический доступ к медиа, чтобы передать изображение и звук совещания в рабочий процесс экстренного управления.

Работа центра управления

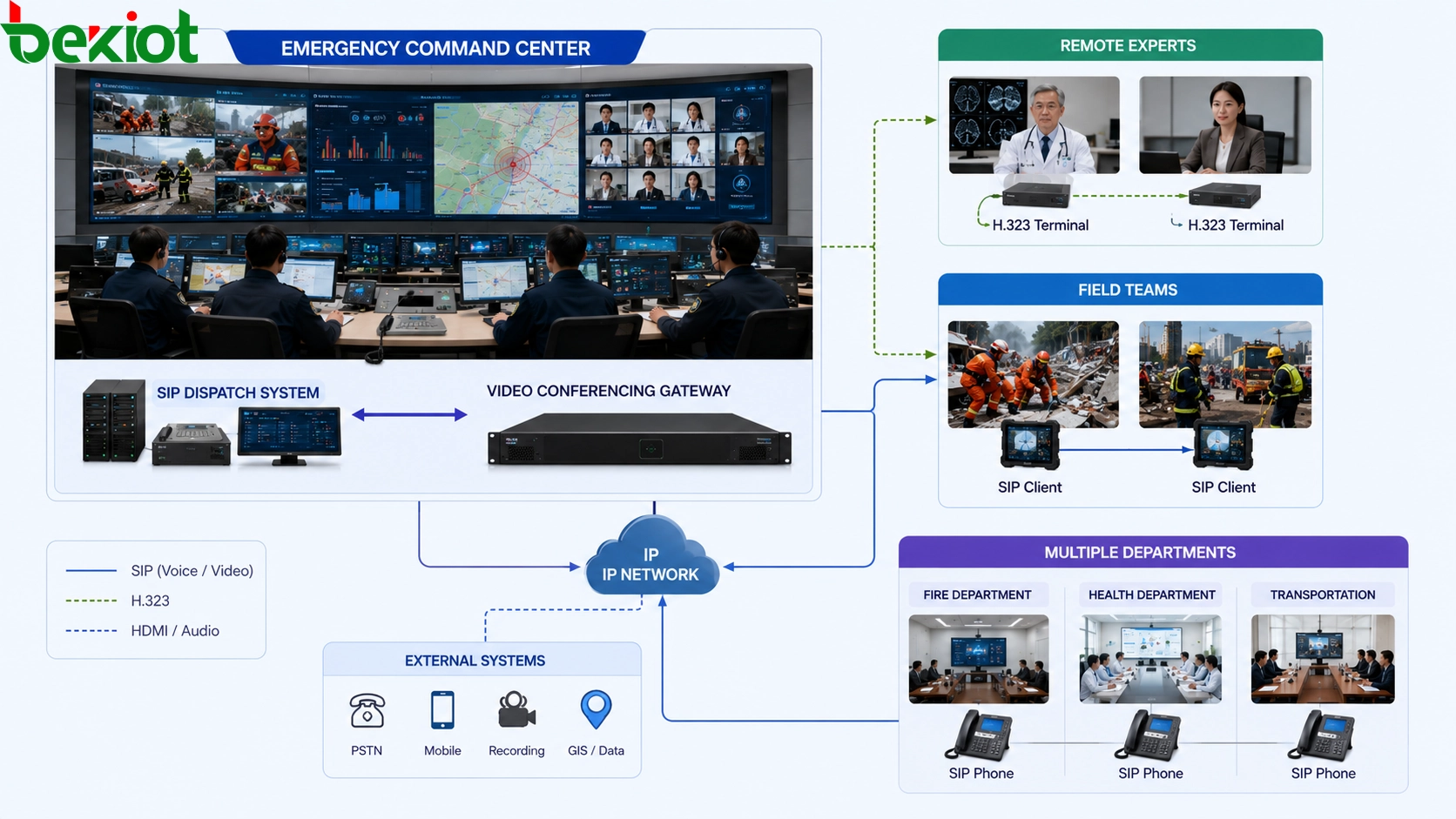

После подключения диспетчеры могут включать содержимое внешнего совещания в экстренные консультации, межведомственную координацию, анализ инцидентов, поддержку удаленных экспертов и связь при реагировании на нескольких площадках. Шлюз становится контролируемой точкой доступа между системой управления и внешней средой видеосовещаний.

Этот подход проще в развертывании, проще для объяснения на этапе проектирования системы и проще в обслуживании после сдачи проекта. Он также снижает вероятность того, что одна сложная проблема совместимости протоколов задержит весь проект экстренного управления.

Где эта архитектура наиболее полезна

Этот метод на основе шлюза подходит для центров экстренного управления, которым необходимо одновременно интегрировать старые и новые видеоресурсы. Он особенно ценен в проектах, где диспетчерская платформа основана на SIP, но организация-пользователь уже владеет комнатами видеоконференцсвязи H.323, специализированными сетями видеоконференцсвязи или проприетарными инструментами для онлайн-совещаний.

Типичные сценарии включают центры управления общественной безопасности, управления по чрезвычайным ситуациям, диспетчерские центры транспорта, командные комнаты автомагистралей и туннелей, центры управления энергетикой, диспетчерские промышленных парков, координационные центры аэропортов и железных дорог, правительственные межведомственные консультационные комнаты и автомобили экстренного управления.

В этих сценариях видеоконференцсвязь используется не только для обычных совещаний. Она может поддерживать консультации по инцидентам, привлечение экспертов, удаленное управление, просмотр изображений с места событий, межведомственную связь и пост-анализ событий. Поэтому метод интеграции должен быть стабильным, понятным и практичным для долгосрочной эксплуатации.

Ключевые преимущества для проектов экстренного управления

Первое преимущество — упрощенное развертывание. Вместо модификации основной платформы управления или разработки специализированного стека протоколов проект может использовать шлюз для подключения существующей среды конференц-связи. Это сокращает путь интеграции и снижает неопределенность при вводе в эксплуатацию.

Второе преимущество — более широкая совместимость. Системы H.323, проприетарные платформы совещаний, программные клиенты совещаний и специализированные видеотерминалы могут быть трудно интегрируемы с помощью одного чистого протокольного метода. Шлюз на основе медиа-интерфейсов может охватывать больше реальных ситуаций, поскольку он полагается не только на совместимость сигнализации.

Третье преимущество — меньший технический риск. Преобразование протоколов часто требует детальной отладки для каждой конечной точки, кодека, состояния сети и платформы совещаний. Соединение back-to-back уменьшает количество переменных, которые должны быть решены внутри самой платформы управления.

Четвертое преимущество — повторное использование активов. Многие организации уже имеют действующие комнаты видеоконференцсвязи и терминалы совещаний. Замена их всех на новые системы, поддерживающие SIP изначально, может быть нереалистичной. Подход с использованием шлюза позволяет проекту экстренного управления повторно использовать существующие видеоресурсы, одновременно улучшая единую координацию.

Моменты проектирования, которые следует проверить

Перед развертыванием команда проекта должна подтвердить источник видео, аудиотракт, метод управления совещанием, требования к разрешению, положение в сети, метод регистрации SIP и требования к записи. Шлюз должен планироваться как часть рабочего процесса управленческой связи, а не как изолированный адаптер.

Аудиодизайн особенно важен. Экстренные консультации требуют четкой двусторонней связи. Эхо, задержка, двойной захват звука, неправильное усиление и неверная маршрутизация аудио могут повлиять на удобство работы пользователя. Аудиовыход переговорной комнаты, аудиовход шлюза, аудиовыход платформы управления и обратный аудиоканал конференции должны быть протестированы вместе.

Компоновка видео также должна быть подтверждена на раннем этапе. Некоторым проектам нужно только передать изображение внешней конференции на платформу управления. Другим необходимо отправить изображение центра управления обратно в переговорную комнату. Некоторые требуют общего доступа к экрану или отображения на большом экране. Эти требования определяют, как должны быть подключены вход HDMI, выход HDMI и устройства отображения.

Рабочий процесс развертывания проекта

Практическое развертывание может следовать четкому рабочему процессу. Во-первых, определите все системы видеоконференцсвязи, которые необходимо подключить, включая комнаты H.323, частные видеосети, облачные инструменты совещаний и специализированные терминалы. Во-вторых, классифицируйте их по методу доступа: доступ по протоколу, доступ через HDMI, аудиодоступ или смешанный доступ. В-третьих, определите, как платформа экстренного управления будет вызывать, просматривать, записывать и управлять каждым видеоресурсом.

После этого шлюз должен быть установлен и протестирован в контролируемой среде. Команда проекта должна проверить регистрацию SIP, установление вызова, захват видео, отправку и прием аудио, задержку, разрешение, компоновку дисплея, поведение записи и стабильность совещания. Только после подтверждения этих пунктов система должна быть добавлена в формальный рабочий процесс управления.

Этот процесс помогает избежать распространенной ошибки: рассматривать интеграцию видеоконференцсвязи как простое кабельное подключение. В проектах экстренного управления конечная цель — не просто увидеть видеоизображение. Цель — сделать внешние ресурсы совещаний доступными в реальных процедурах управления, диспетчеризации, консультаций и реагирования.

Итоговый взгляд

Подключение систем видеоконференцсвязи H.323 и проприетарных систем к платформе экстренного управления — это не только вопрос протокола. Это вопрос системной интеграции. SIP обеспечивает прочную основу для унифицированных коммуникаций, но многие реальные проекты по-прежнему имеют дело с устаревшими комнатными системами, специализированными видеосетями и закрытыми платформами совещаний.

Прямая разработка протоколов или преобразование H.323 в SIP могут работать в некоторых случаях, но они также могут увеличить затраты, время отладки и риск совместимости. Шлюз видеоконференцсвязи back-to-back предлагает более практичный путь для многих проектов экстренного управления. Сочетая доступ через SIP с интерфейсами HDMI и аудио, он позволяет существующим ресурсам видеоконференцсвязи войти в рабочий процесс управления, не вынуждая перестраивать каждую систему.

Для владельцев проектов, интеграторов и поставщиков платформ управления лучшим решением часто является то, которое уравновешивает открытость, совместимость, скорость развертывания и эксплуатационную стабильность. Проектирование на основе шлюза может помочь центрам экстренного управления сохранить существующие инвестиции, одновременно создавая более единую и отзывчивую среду связи.

Часто задаваемые вопросы

Можно ли подключить систему видеоконференцсвязи H.323 напрямую к платформе управления SIP?

В некоторых проектах это возможно, но прямое подключение обычно зависит от совместимости протоколов, поведения конечных точек, поддержки кодеков и детальной настройки. Для многих проектов экстренного управления проектирование на основе шлюза проще в развертывании и обслуживании.

Заменяет ли интеграция на основе HDMI интеграцию по протоколу?

Нет. Интеграция на основе HDMI — это практичный вариант, когда доступ по протоколу затруднен, ограничен или недоступен. Если система конференц-связи обеспечивает стабильный доступ по SIP или H.323, интеграция по протоколу все еще может рассматриваться. Окончательный выбор зависит от требований проекта и открытости системы.

Что следует протестировать перед сдачей системы?

Команда проекта должна протестировать вызовы SIP, отображение видео, маршрутизацию аудио, подавление эха, задержку, запись, компоновку экрана, обратный путь конференции и стабильность длительных сессий. Системы экстренного управления должны проверяться в реальных операционных рабочих процессах, а не только в базовых тестах подключения.

Подходит ли эта архитектура для облачных платформ совещаний?

Да, она может быть подходящей, когда облачная платформа совещаний работает на компьютере или терминале совещаний, которые обеспечивают вывод видео и аудио. Шлюз может передать содержимое этого совещания в систему управления через медиа-интерфейсы, даже если платформа не предоставляет открытой интеграции по протоколу.
