Оптоволоконные телефоны — это голосовые терминалы или телефонные системы, в которых передача по волоконно-оптической сети используется как часть маршрута вызова. Вместо того чтобы полагаться только на медные телефонные кабели, голосовой сигнал передается по оптическому волокну напрямую через оборудование с поддержкой волоконных интерфейсов или косвенно через медиаконвертеры, оптоволоконные коммутаторы, системы IP PBX, шлюзы и платформы VoIP.

Главное преимущество заключается не в том, что сама телефонная трубка всегда должна иметь оптический порт. Во многих реальных проектах телефон может быть IP-телефоном, аварийным телефоном, промышленным телефоном, аналоговым телефоном через адаптер или диспетчерским терминалом, тогда как магистральная сеть построена на оптоволокне. Такая схема увеличивает покрытие по расстоянию, снижает электромагнитные помехи, поддерживает централизованное управление и помогает сохранять стабильную голосовую связь в крупных зданиях, кампусах, туннелях, заводах, станциях и удаленных объектах.

Почему оптические линии улучшают развертывание голосовой связи

Традиционные медные линии удобны на коротких участках, но на них влияют расстояние, электромагнитный шум, различия в заземлении, воздействие перенапряжений и старение кабеля. На сложных объектах длинные медные трассы могут вносить гул, затухание, шум или ненадежную сигнализацию. Волокно меняет среду передачи, потому что переносит информацию в виде света по стеклянному или пластиковому волокну, а не в виде электрического тока по металлическим проводникам.

Поэтому голосовые системы на базе волокна обладают высокой устойчивостью к электромагнитным помехам. Это особенно полезно рядом с двигателями, трансформаторами, высоковольтным оборудованием, лифтами, железнодорожными системами, промышленными приводами, вещательным оборудованием, сварочными аппаратами и наружными трассами, подверженными ударам молнии.

Волокно также поддерживает передачу на большие расстояния. Голосовая сеть может соединять удаленные ворота, диспетчерские, подстанции, порталы туннелей, парковки, здания кампуса, склады и посты охраны без необходимости размещать все устройства рядом с главной комнатой связи.

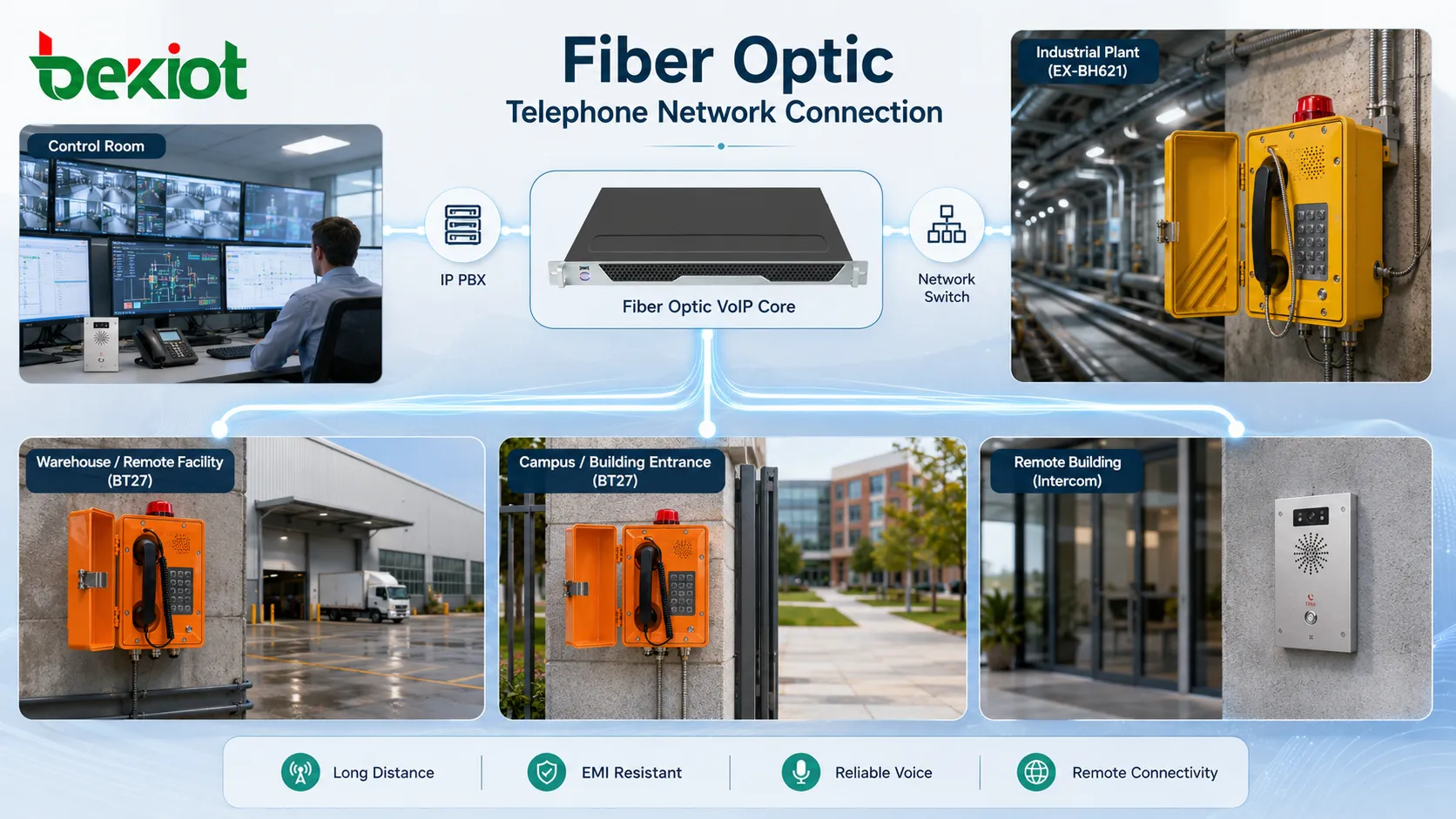

Как строится маршрут вызова

Уровень терминалов

Уровень терминалов включает устройство, через которое пользователи фактически разговаривают. Это может быть IP-телефон, SIP-интерком, аналоговая трубка, станция аварийного вызова, операторская консоль, лифтовый телефон или защищенный промышленный терминал. Одни устройства подключаются напрямую к Ethernet, другие требуют аналогового адаптера или шлюза.

Терминал преобразует голос пользователя в сигнал, подходящий для локального способа доступа. Для IP-устройства голос кодируется в цифровые пакеты. Для аналогового устройства аналоговый сигнал необходимо преобразовать, прежде чем он попадет в IP- или оптоволоконную сеть.

Уровень преобразования доступа

Если у устройства нет прямого оптоволоконного интерфейса, применяется преобразование доступа. Оно может включать медиаконвертер, оптоволоконный коммутатор, аналоговый телефонный адаптер, голосовой шлюз или uplink Ethernet-в-волокно. Задача этого уровня — связать локальное подключение устройства с оптической сетью передачи.

В практических проектах телефон может подключаться по медному Ethernet на короткое расстояние, а uplink коммутатора использует волокно для связи с главной аппаратной. Так можно получить преимущества волокна без необходимости устанавливать оптический модуль в каждый телефон.

Уровень управления голосом

Уровень управления голосом обрабатывает регистрацию, набор номера, маршрутизацию, права вызова, внутренние номера, голосовую почту, запись, групповые вызовы, аварийную маршрутизацию и доступ к транкам. Это может быть IP PBX, размещенная платформа VoIP, SIP-сервер, диспетчерская система или платформа унифицированных коммуникаций.

Волокно не заменяет управление вызовами. Оно предоставляет транспортный путь. PBX или голосовая платформа по-прежнему решает, как маршрутизируются вызовы и как терминалы взаимодействуют между собой.

Уровень передачи

Уровень передачи включает оптоволоконные кабели, патч-панели, оптические распределительные кроссы, SFP-модули, оптоволоконные коммутаторы, медиаконвертеры и, возможно, кольцевое или резервированное магистральное оборудование. Этот уровень определяет расстояние, пропускную способность, резервирование канала и физическую надежность.

Для четких голосовых вызовов уровень передачи должен обеспечивать стабильную доставку пакетов с контролируемой задержкой, джиттером и потерей пакетов.

Из чего складывается разборчивость вызова

Разборчивость вызова — результат совместной работы нескольких факторов. Волокно снижает электрические помехи и деградацию сигнала на больших расстояниях, но качество аудио также зависит от выбора кодека, конструкции микрофона, качества динамика, эхоподавления, сетевого QoS, потери пакетов, джиттера, обработки в терминале и настройки PBX.

В системах VoIP голос обычно передается в RTP-пакетах после установления вызова. Если оптоволоконная сеть стабильна, потери пакетов низкие, а задержка остается предсказуемой. Это помогает поддерживать естественное качество разговора и уменьшает прерывистый звук.

В шумных местах оборудование телефона по-прежнему важно. Чистая оптическая магистраль не исправит плохое расположение микрофона, слабую громкость динамика, акустическое эхо, шум ветра или поврежденную трубку. Хорошее развертывание сочетает чистый сетевой путь с правильным выбором терминалов.

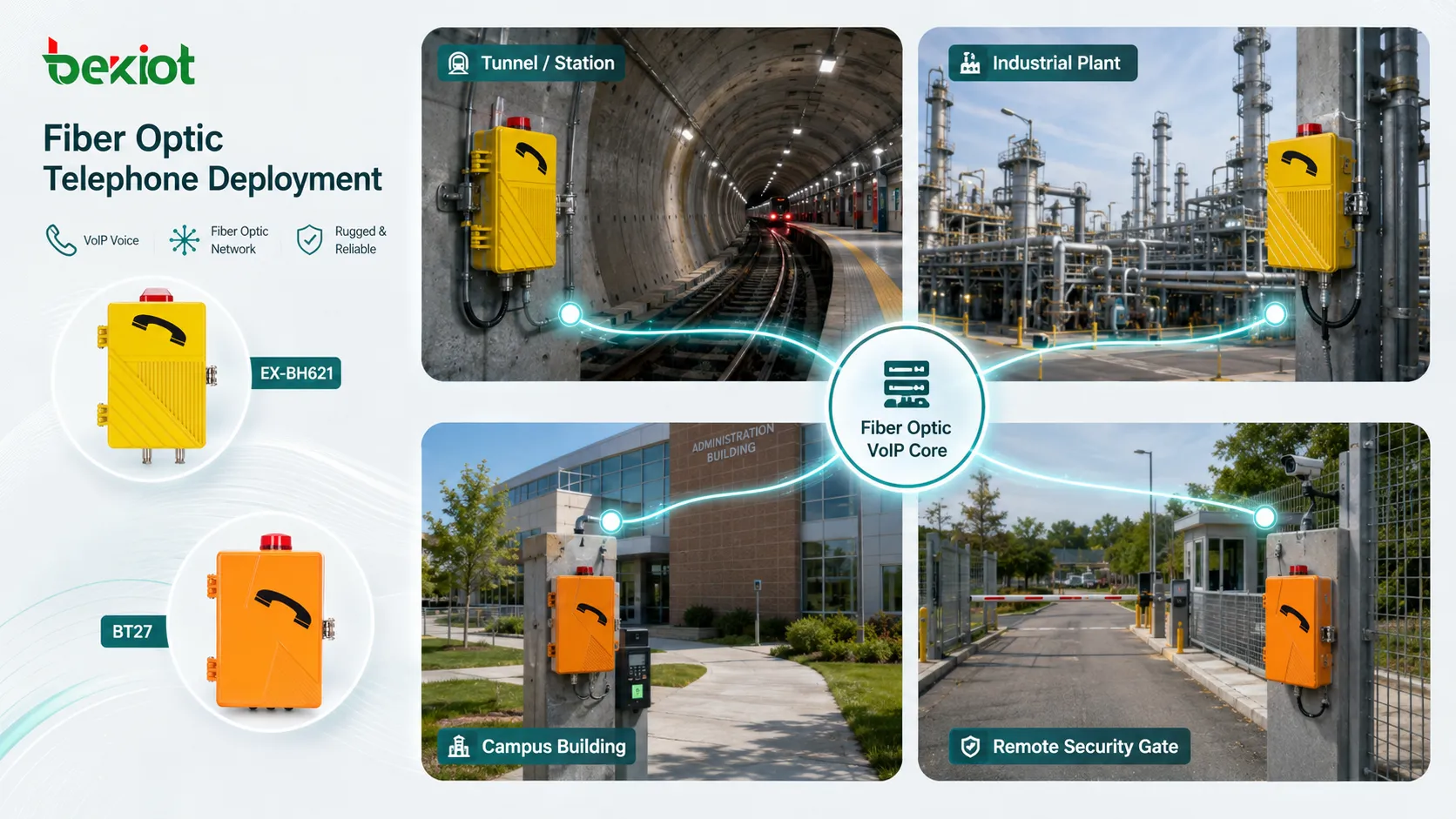

Подходящие проектные среды

Крупные здания и кампусы

Офисные парки, университеты, больницы, общественные здания, гостиницы и промышленные кампусы часто требуют голосового покрытия во многих зданиях. Оптоволоконные линии могут соединять распределенные сетевые комнаты при централизованном управлении вызовами.

Это позволяет избежать длинных медных трасс между зданиями и уменьшает проблемы заземления, вызванные раздельными электрическими системами.

Туннели и транспортные объекты

Туннели метро, железнодорожные станции, автодорожные туннели, аэропорты, автовокзалы и порты могут нуждаться в телефонах в удаленных точках. Волокно полезно, потому что покрывает большие расстояния и устойчиво к помехам от тягового питания, систем сигнализации, машин и оборудования общественной инфраструктуры.

Телефоны можно размещать в аварийных точках, на платформах, в аппаратных, билетных зонах, у ворот, в сервисных коридорах и операционных центрах.

Промышленные и энергетические площадки

Заводы, НПЗ, электростанции, шахты, подстанции, водоочистные сооружения и склады часто содержат сильные электрические помехи и длинные кабельные маршруты. Волокно помогает изолировать каналы связи от электрических помех и разности потенциалов земли.

В таких условиях Becke Telcom можно рассматривать при планировании решения, когда промышленные голосовые терминалы, точки аварийной связи и оптоволоконные VoIP-архитектуры должны совместно работать на суровых или распределенных объектах.

Безопасность и аварийная связь

Посты охраны, точки аварийной помощи, телефоны у ворот, парковочные терминалы помощи и телефоны диспетчерских могут требовать надежного соединения на большие расстояния. Волокно помогает подключить эти терминалы к центральному командному пункту, снижая риск потери качества сигнала.

При использовании для аварийной связи проект также должен включать резервное питание, четкую маркировку местоположения, регулярные проверки и резервную маршрутизацию вызовов.

Планирование установки до прокладки кабеля

Перед установкой проектная команда должна нанести на схему все точки связи. Это включает расположение телефонов, сетевые комнаты, местоположение PBX, трассы волокна, позиции патч-панелей, источники питания, шкафы оборудования, кабельные лотки и возможные наружные переходы.

Затем нужно определить тип системы. В одних проектах используются IP-телефоны поверх волоконных Ethernet-сетей. В других аналоговые телефоны подключаются через шлюзы. Некоторые используют аварийные SIP-терминалы, а другие — гибридную структуру с аналоговыми и IP-устройствами. Архитектуру следует выбрать до покупки оборудования.

Также необходимо проверить расстояние и условия среды. Внутренняя офисная оптика, наружный бронированный кабель, подземные каналы, промышленные кабельные трассы и туннельные установки могут требовать разных типов кабеля, способов защиты, разъемов и монтажных практик.

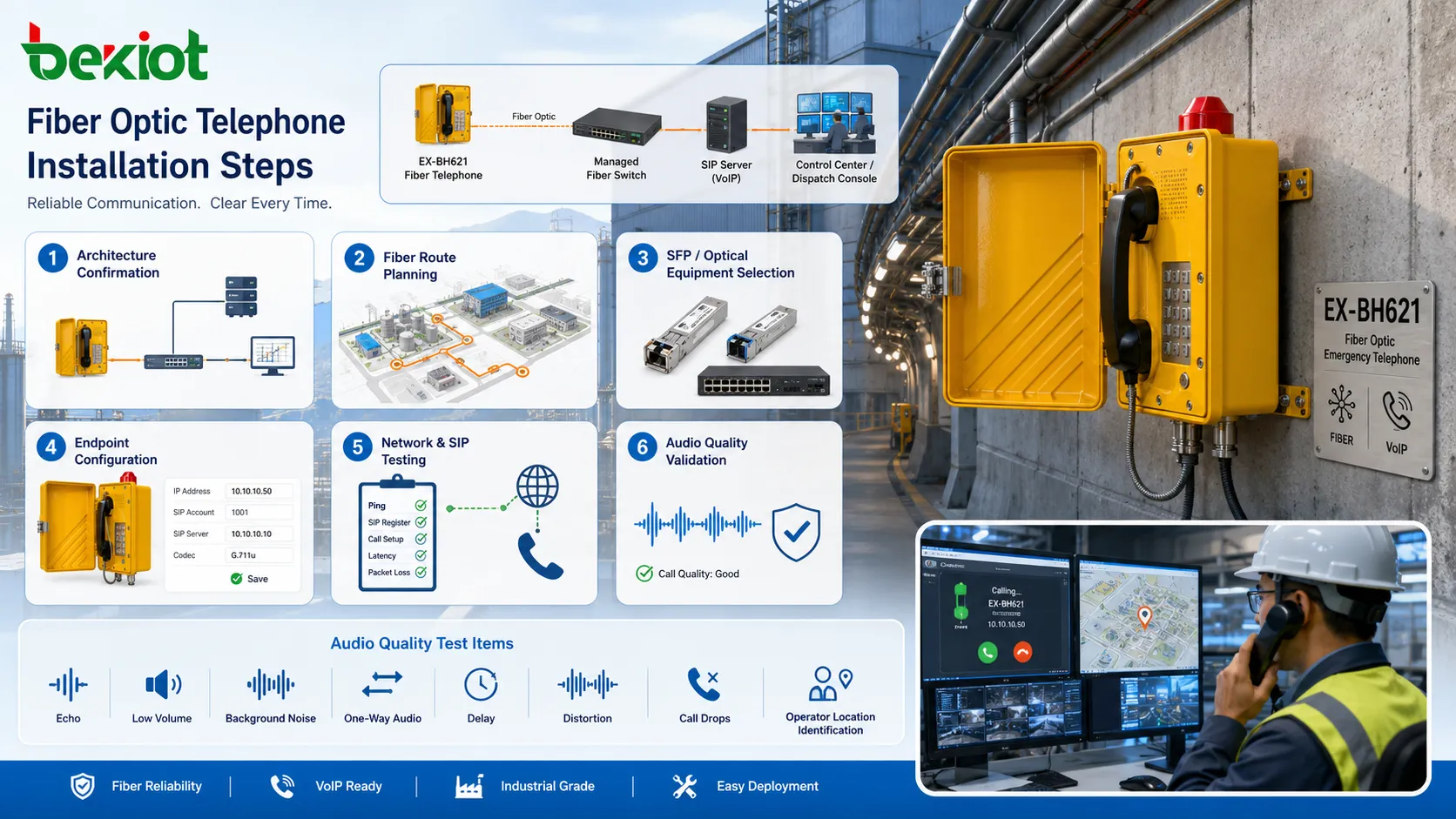

Пошаговый процесс установки

Шаг 1: подтвердить голосовую архитектуру

Определите, будет ли система использовать IP-телефоны, аналоговые телефоны с адаптерами, SIP-интеркомы, терминалы с волоконным интерфейсом или их комбинацию. Подтвердите PBX или VoIP-платформу, план внутренних номеров, правила маршрутизации и доступ к транкам.

Этот шаг предотвращает несовместимость оборудования. Один оптоволоконный кабель сам по себе не определяет, должен ли терминал быть SIP-, аналоговым или шлюзовым.

Шаг 2: спроектировать трассу волокна

Спланируйте оптический путь от главной аппаратной до каждого удаленного шкафа или зоны терминалов. Учитывайте расстояние, радиус изгиба, защиту кабеля, запасные волокна, точки коммутации, ввод в здание, разделение заземления и физическую безопасность.

Для наружных или промышленных трасс используйте типы кабеля, подходящие для влаги, сдавливания, грызунов, УФ-воздействия, вибрации или механической нагрузки, когда это требуется.

Шаг 3: выбрать оптическое оборудование

Выберите оптоволоконные коммутаторы, медиаконвертеры, SFP-модули, патч-панели, оптические распределители и источники питания, которые соответствуют типу волокна и требуемому расстоянию. Одномодовое и многомодовое волокно не следует смешивать без правильного планирования оптических интерфейсов.

Проверьте тип разъема, длину волны, скорость, оптический бюджет, требования duplex или simplex и необходимость резервирования сети.

Шаг 4: подготовить голосовые терминалы

Настройте каждый телефон или терминал с его внутренним номером, SIP-учетной записью, отображаемым именем, параметрами кодека, направлением вызова, аварийным маршрутом, настройкой VLAN и доступом управления. Для аналоговых устройств настройте сопоставление портов адаптера или шлюза.

Метки терминалов должны соответствовать физическим местам. Телефон в «Выходе из туннеля 2» не должен отображаться в диспетчерской как непонятный номер расширения.

Шаг 5: подключить и протестировать сеть

После оконцовки и коммутации волокна проверьте оптическую мощность, состояние линка, связность VLAN, конфигурацию портов коммутатора, IP-адресацию и достижимость маршрутов. Индикатора линка недостаточно; стабильность пакетов также должна быть проверена.

Голосовое тестирование должно включать внутренние вызовы, внешние вызовы, аварийные вызовы, групповые вызовы, перевод вызова, голосовую почту, запись и резервные маршруты, где применимо.

Шаг 6: проверить качество звука

Проверьте реальную речь из конечного места установки. Проверьте эхо, низкую громкость, фоновый шум, односторонний звук, задержку, искажения и обрывы вызовов. Если среда шумная, тестируйте в обычных рабочих условиях, а не только в тихий период пусконаладки.

Для аварийных телефонов проверьте, может ли оператор ясно слышать звонящего и быстро определить местоположение.

Сетевые настройки, влияющие на качество голоса

QoS следует настроить так, чтобы голосовые пакеты получали приоритет, когда сеть передает и голос, и данные. Голосовые VLAN, маркировка DSCP, приоритетные очереди коммутаторов и контролируемая емкость uplink помогают защищать вызовы при перегрузке сети.

Задержка должна оставаться достаточно низкой для естественного разговора. Само волокно поддерживает быструю передачу, но маршруты, перегруженные коммутаторы, VPN, межсетевые экраны или слабые WAN-каналы все еще могут создавать задержку.

Контроль джиттера также важен. VoIP-терминалы используют буферы джиттера, но чрезмерные колебания могут вызвать прерывистый звук или увеличение задержки. Стабильная коммутируемая сеть лучше перегруженной или плохо сегментированной сети.

Потери пакетов следует минимизировать. Даже небольшие потери могут повлиять на разборчивость голоса, особенно при использовании сжатых кодеков. Мониторинг сети должен отслеживать ошибки линков, запас оптической мощности, ошибки портов и использование полосы.

Питание и резервирование

Волокно не передает питание к обычным телефонам так, как это может делать медный Ethernet с PoE. Если удаленные терминалы зависят от локальных коммутаторов, конвертеров или шлюзов, этим устройствам требуется надежное питание в удаленном шкафу или точке установки.

Для критической связи резервное питание необходимо. Для PBX, коммутаторов, медиаконвертеров, шлюзов и терминалов могут потребоваться ИБП, питание постоянного тока, линии с генераторным резервом или резервированные источники питания.

Планирование питания должно охватывать весь маршрут вызова. Телефон может быть установлен правильно, но связь все равно может отказать, если удаленный медиаконвертер потеряет питание.

Типичные неисправности и диагностика

Нет линка на оптоволоконном оборудовании

Если оптический линк не поднимается, проверьте тип волокна, совместимость SFP, полярность передачи и приема, чистоту разъемов, уровень оптической мощности, состояние патч-корда и правильность используемой длины волны.

Несоответствие одномодового и многомодового волокна — распространенная ошибка монтажа.

Телефон зарегистрирован, но звук не работает

Это часто указывает на проблемы сетевой маршрутизации, firewall, VLAN, RTP-портов, NAT или настройки шлюза. SIP-регистрация может работать, тогда как медиатрафик блокируется или маршрутизируется неверно.

Захват пакетов и тестирование RTP-потока помогают определить проблему.

Локальные вызовы четкие, а между площадками плохие

Если локальные вызовы четкие, а удаленные плохие, проверьте межсайтовую полосу, uplink-коммутаторы, политику QoS, задержку WAN, потери пакетов и нагрузку обработки на firewall.

Волокно внутри одного объекта не компенсирует слабый WAN-путь между объектами.

Периодические обрывы линка

Периодические оптические проблемы могут возникать из-за грязных разъемов, слишком малых радиусов изгиба, поврежденных патч-кордов, нестабильных SFP-модулей, вибрации, высокой температуры или предельного уровня оптической мощности.

Очистка и оптическое тестирование должны быть частью обслуживания, особенно в промышленных и наружных условиях.

Практики обслуживания

Держите оптические разъемы чистыми. Пыль и загрязнения могут вызывать потери или периодические неисправности. Используйте правильные средства очистки волокна и не касайтесь торцов разъемов.

Документируйте все соединения. Каждое волокно, порт патч-панели, порт коммутатора, расположение телефона, внутренний номер терминала и шкаф должны быть промаркированы и записаны. Хорошая документация сокращает время диагностики.

Контролируйте состояние линков. Управляемые коммутаторы могут показывать состояние портов, ошибки, полосу, температуру и оптическую диагностику, если это поддерживает SFP-модуль. Эти данные помогают выявлять проблемы до того, как пользователи сообщат о сбоях вызовов.

Повторно тестируйте после изменений. Перемещение телефонов, замена конвертеров, изменение VLAN, обновление настроек PBX или перекоммутация волокна могут влиять на поведение вызовов. После каждого изменения следует провести короткий функциональный тест.

Разборчивость телефонной системы с поддержкой волокна зависит от всей цепочки: качества оптического линка, аппаратуры терминала, конфигурации VoIP, стабильности питания, сетевого QoS и дисциплины монтажа.

FAQ

Всегда ли оптоволоконному телефону нужен прямой оптический порт?

Нет. Во многих установках используются IP-телефоны или аналоговые телефоны, подключенные к локальному оборудованию, а магистральная линия между шкафами или зданиями использует волокно.

Может ли волокно само по себе улучшить качество голоса?

Оно может уменьшить помехи передачи и проблемы сигнала на больших расстояниях, но итоговое качество вызова также зависит от кодеков, терминалов, сетевых настроек, стабильности питания и акустической среды.

Что лучше для голосовых систем: одномодовое или многомодовое волокно?

Выбор зависит от расстояния, существующей инфраструктуры, оптического оборудования и бюджета проекта. Одномодовое волокно часто используется для длинных линий, а многомодовое распространено на коротких линиях внутри зданий или машинных залов.

Что нужно проверить после установки?

Проверьте качество оптического линка, IP-связность, SIP-регистрацию, входящие вызовы, исходящие вызовы, аварийные маршруты, перевод, разборчивость аудио, отображение местоположения, резервное питание и функции сигнализации или мониторинга.

Почему телефон работает при нормальном питании, но отказывает при отключении?

Удаленный коммутатор, медиаконвертер, шлюз или PBX могут быть не подключены к резервному питанию. Каждое активное устройство в маршруте вызова должно быть защищено, если требуется работа при отключении питания.
