Управление взрывозащищёнными телефонами на одном заводе обычно не вызывает сложностей. Полевые телефоны подключаются к местной телефонной системе, а диспетчерская обрабатывает обычные производственные вызовы и экстренную связь.

Ситуация усложняется, когда одна компания эксплуатирует несколько нефтеперерабатывающих заводов, химических предприятий, шахт, резервуарных парков, энергетических объектов или удалённых промышленных площадок. На одном заводе уже могут использоваться SIP-взрывозащищённые телефоны, другой всё ещё зависит от аналоговой полевой проводки, а на третьей площадке может быть собственная устаревшая АТС и независимая система диспетчеризации.

Каждая из этих систем может отлично работать сама по себе. Трудности возникают, когда головному офису необходимо связаться с конкретным полевым объектом, скоординировать несколько заводов во время инцидента, просмотреть записи или управлять разрешениями на связь между площадками. В этот момент разрозненные телефонные системы становятся эксплуатационной проблемой, а не просто технической.

Практическое решение для нескольких площадок не требует замены каждого телефона или его прямой регистрации на одном центральном сервере. Основная задача — создать общую структуру нумерации, маршрутизации, диспетчеризации и сети, позволяя при этом каждому заводу продолжать обрабатывать свою локальную связь.

Почему раздельные телефонные системы заводов становятся сложными в управлении

Крупные промышленные сети связи редко строятся единовременно. Заводы расширяются, диспетчерские модернизируются, добавляются новые производственные линии, а оборудование связи заменяется поэтапно. Со временем разные площадки естественным образом оказываются с разными технологиями.

В типичной группе компаний на одном заводе могут быть SIP-телефоны и IP-АТС, на другом — аналоговые взрывозащищённые телефоны, а на третьем — обычная телефонная станция. На некоторых объектах также могут работать отдельные системы громкоговорителей, записи или диспетчеризации.

Централизованная диспетчеризация решает эти проблемы, создавая общий коммуникационный уровень поверх существующих заводских систем. Это не означает, что каждый рядовой производственный вызов должен обрабатываться головным офисом.

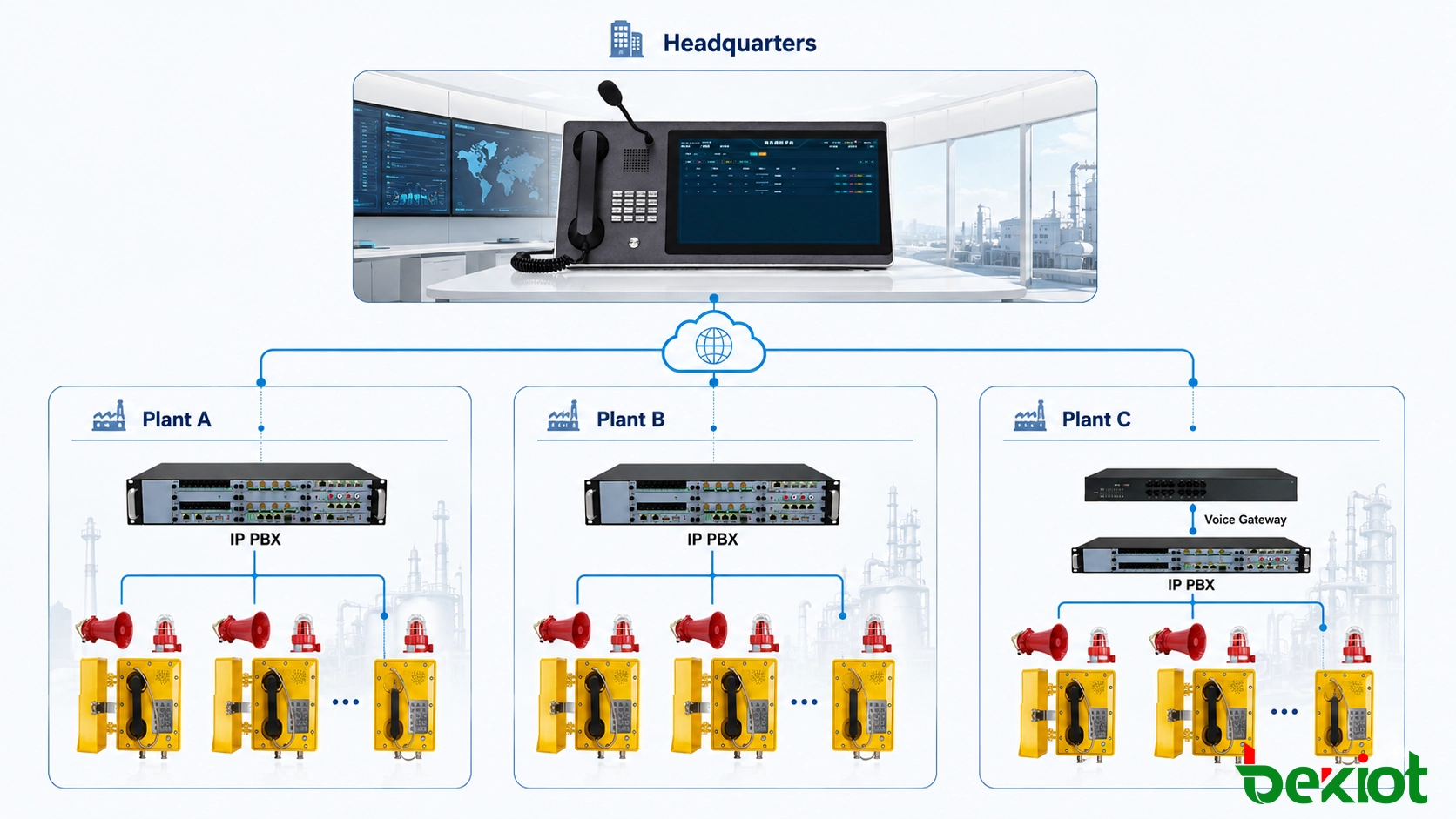

Как может быть структурирована архитектура диспетчеризации для нескольких площадок

Многоплощадочной промышленной системой связи легче управлять, когда головной офис, связь на уровне завода и полевые терминалы рассматриваются как отдельные уровни.

Головной офис или региональный центр управления обычно размещает основную платформу управления и диспетчеризации, консоли диспетчеров, ресурсы записи и функции маршрутизации, необходимые для связи между площадками.

Каждое производственное предприятие сохраняет оборудование, необходимое для собственной местной телефонной службы. В зависимости от того, что уже установлено, это может быть IP-АТС, SIP-сервер, обычная АТС или комбинация голосовых шлюзов и существующих телефонных станций.

Затем площадки соединяются через существующую IP-инфраструктуру компании. Можно использовать частную WAN, канал оператора, VPN, SD-WAN или другое управляемое IP-соединение, при условии, что маршрутизация, безопасность, пропускная способность и качество голоса подходят для требуемого трафика.

Головной офис занимается межплощадочной координацией

После того как системы соединены, диспетчерам в головном офисе больше не нужно входить в несколько не связанных между собой телефонных платформ. Завод, отдел, диспетчерская или разрешённый полевой терминал могут быть выбраны из общего интерфейса диспетчеризации.

Для событий, затрагивающих более одного объекта, центральный диспетчер может включить соответствующие диспетчерские или дежурные позиции в единый коммуникационный процесс вместо того, чтобы передавать информацию через несколько отдельных телефонных звонков.

Заводы продолжают обрабатывать свои собственные производственные вызовы

Локальная связь остаётся важной. Рутинные вызовы между полевым персоналом, операторами завода и местной диспетчерской не должны проходить через головной офис. Обработка локальных вызовов на заводе также снижает ненужный трафик WAN и упрощает повседневную работу.

Связанный продукт:Система управления и диспетчеризации Becke

Как можно соединить различные существующие телефонные системы

Основная проблема в проекте модернизации действующего объекта обычно заключается не в центральном программном обеспечении диспетчеризации, а в разнообразии систем связи, уже работающих на разных заводах.

Попытка перевести все площадки на одинаковое оборудование одновременно может увеличить объём строительных работ, риск ввода в эксплуатацию и время простоев. Поэтапная интеграция обычно более практична.

Площадки, уже использующие SIP-взрывозащищённые телефоны

Завод, который уже использует SIP-полевые телефоны, может сохранить свою существующую промышленную сеть и локальную IP-АТС. Затем заводская телефонная система соединяется с центральной диспетчерской платформой, обычно через маршрутизацию на основе SIP.

Полевые терминалы остаются под местным управлением, в то время как головной офис получает возможность связываться с авторизованными внутренними номерами и диспетчерскими позициями по всей площадке.

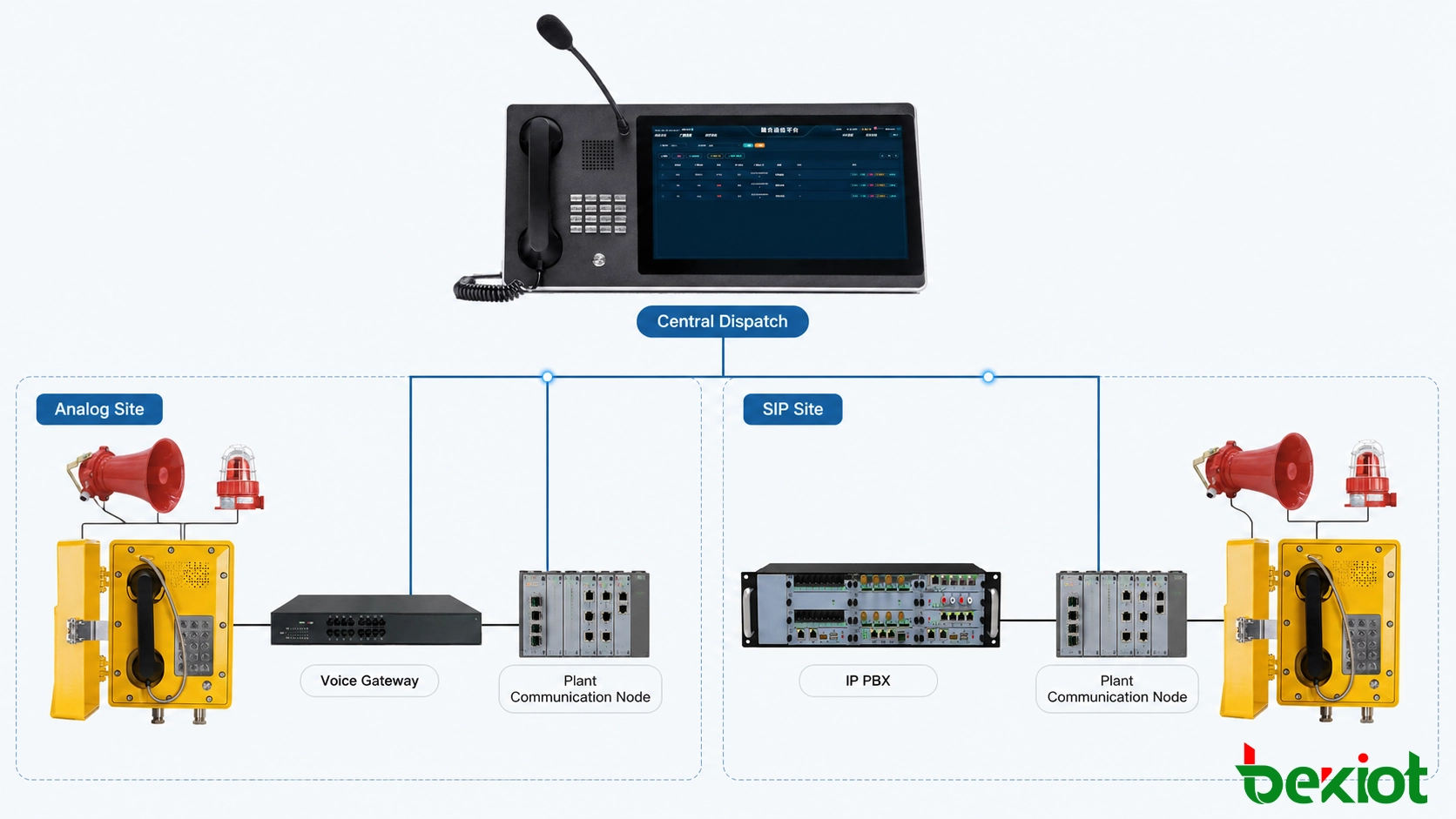

Заводы с аналоговыми взрывозащищёнными телефонами

На многих нефтеперерабатывающих заводах, химических предприятиях, шахтах и коммунальных объектах всё ещё существуют медные телефонные пары, проложенные к полевым точкам. Если эти кабели остаются пригодными к эксплуатации, их замена только ради поддержки централизованной диспетчеризации может дать мало практической выгоды.

В аппаратной связи можно установить голосовой шлюз FXS, чтобы включить существующие аналоговые внутренние номера в среду IP-связи. Полевой телефон и медная пара остаются на месте, а центральная сторона получает SIP-подключение.

Этот подход особенно полезен, когда полевая проводка проходит через действующие технологические зоны, где новое строительство было бы дорогим или создавало бы помехи.

Заводы, которые всё ещё зависят от устаревшей АТС

Обычная АТС может поддерживать сотни офисных, диспетчерских и промышленных внутренних номеров на действующем заводе. Её демонтаж только для внедрения новой диспетчерской платформы может создать больше рисков, чем пользы.

Если доступны подходящие интерфейсы, существующая станция может оставаться в эксплуатации и соединяться с более новой системой через SIP-транк, FXO, E1 или другой поддерживаемый интерфейс. Полевое оборудование затем может быть модернизировано постепенно в рамках обычного цикла замены.

Нумерация, разрешения и рабочие процессы диспетчеризации важны не меньше оборудования

Технически соединённая система может оставаться сложной в эксплуатации, если каждая площадка сохраняет несвязанный план нумерации.

Перед интеграцией следует проверить существующие внутренние номера на наличие дубликатов, локальных коротких номеров, экстренных номеров и зарезервированных диапазонов. Некоторые организации сохраняют исходные заводские номера и добавляют префикс площадки, другие назначают каждой площадке отдельные диапазоны номеров.

Не существует универсального формата нумерации. Важно, чтобы диспетчер мог быстро идентифицировать площадку и назначение, и чтобы оставалось достаточно номерного пространства для будущих заводов или производственных зон.

Разрешения на диспетчеризацию должны соответствовать операционной ответственности

Центральному диспетчеру не обязательно нужен доступ к каждому офисному телефону или цеховому номеру. Головной офис может быть ограничен заводскими диспетчерскими, аварийными точками, ключевыми полевыми телефонами и другими позициями, необходимыми для координации на уровне группы.

Диспетчеры завода могут сохранять более широкий доступ к местным производственным номерам. Разрешения также могут быть дополнительно разделены по отделам, технологическим зонам или ролям пользователей.

Полевые вызовы могут стать частью более широкого процесса реагирования

Когда оператор сообщает об аномальном состоянии с взрывозащищённого телефона, местная диспетчерская может сначала подтвердить местонахождение и ситуацию. Если требуется более широкая поддержка, головной офис или другое предприятие может быть добавлено к вызову или связано через ту же среду диспетчеризации.

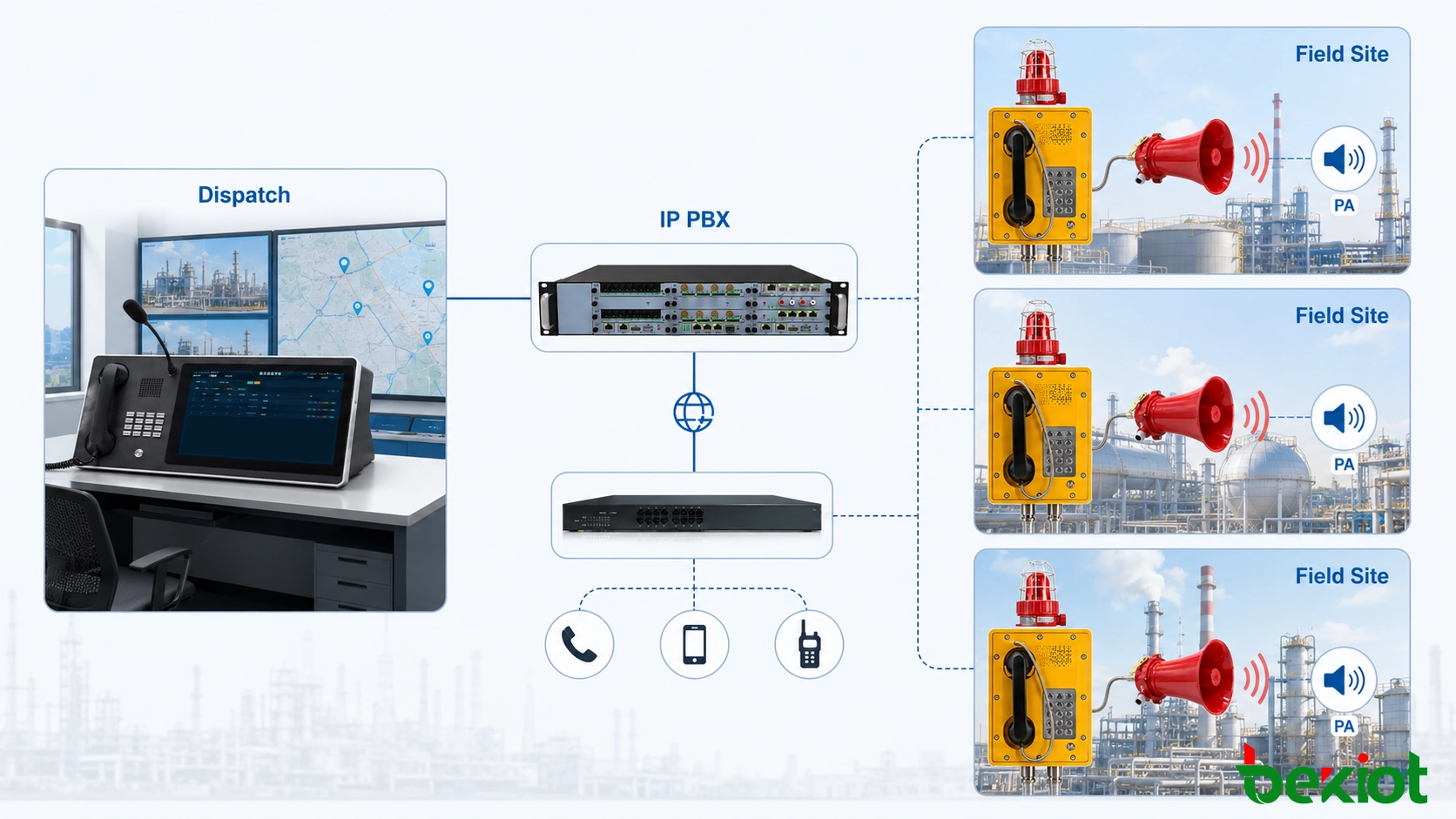

Если на заводе уже есть система громкоговорителей на основе IP или SIP, диспетчер может также сделать объявление в соответствующую производственную зону после проверки события. Область трансляции должна соответствовать эксплуатационным процедурам площадки; полевой вызов не должен автоматически инициировать общезаводское объявление, если только план действий в чрезвычайных ситуациях не требует этого специально.

Производственные и экстренные вызовы также могут записываться в соответствии с политикой площадки. Затем центральным и местным пользователям могут быть предоставлены разные разрешения на воспроизведение и анализ инцидентов.

Качество WAN и маршрутизация SIP-медиа требуют тщательного тестирования

SIP-телефон, который правильно работает внутри локальной сети одного завода, может вести себя иначе, когда вызовы пересекают межсетевые экраны, маршрутизаторы, VPN или сети операторов.

Регистрация не гарантирует работу звука

SIP-сигнализация обрабатывает регистрацию и установку вызова, в то время как RTP обычно передаёт собственно звук. Таким образом, телефон может правильно звонить и отвечать, даже когда медиа-путь заблокирован.

При проблемах с однонаправленным звуком или его отсутствием обычно полезнее проверить порты RTP, поведение NAT, правила межсетевого экрана, списки доступа и маршрутизацию между двумя площадками, чем многократно менять учётную запись внутреннего номера.

Качество голоса также следует проверять при реалистичной сетевой нагрузке. Потеря пакетов, джиттер и чрезмерная задержка могут приводить к прерывистой или задержанной речи, даже если соединение остаётся установленным.

Промышленные каналы WAN часто одновременно передают видеонаблюдение, производственные данные, офисный трафик, удалённый доступ и другие сервисы. Поэтому планирование QoS и пропускной способности имеет значение, когда на нескольких площадках может быть одновременный голосовой трафик.

Локальная связь не должна исчезать при отказе WAN

Центральная платформа полезна для межплощадочной координации, но завод не должен терять всю внутреннюю связь только потому, что его соединение с головным офисом вышло из строя.

Центральная диспетчеризация и локальная заводская связь решают две разные задачи: одна обеспечивает межплощадочную координацию, а другая поддерживает непрерывность производства.

В зависимости от важности площадки, в проект могут быть включены локальная АТС или SIP-узел, резервное питание ИБП, резервные серверы или альтернативные сетевые пути. Уровень резервирования должен соответствовать эксплуатационным требованиям объекта, а не применяться одинаково к каждому проекту.

Как ввести в эксплуатацию многоплощадочную систему взрывозащищённых телефонов

Успешный вызов из головного офиса на один полевой телефон недостаточен для проверки многоплощадочной системы. Ввод в эксплуатацию должен охватывать реальные пути связи, которые, как ожидается, будут использовать операторы.

Устройства SIP сторонних производителей заслуживают особого внимания при вводе в эксплуатацию. Два продукта могут оба поддерживать SIP, но по-разному обрабатывать приоритет, оповещение, GPIO, управление вызовами или функции диспетчеризации, специфичные для вендора.

Поэтому тестирование должно основываться на функциях, которые операторы будут использовать на практике, а не только на названиях протоколов в технических паспортах продуктов.

Заключение

Сложная часть управления многоплощадочными взрывозащищёнными телефонами редко заключается в самом телефоне. Настоящая работа — это организация нумерации, маршрутизации, разрешений, устаревших интерфейсов и сетевого поведения на заводах, построенных в разное время.

Хорошей системе не нужно, чтобы каждый завод использовал одинаковое оборудование. Ей нужны чёткие границы между локальной заводской связью и диспетчеризацией на уровне группы, а также проверенные интерфейсы между уже работающими системами.

Becke Telecom предлагает взрывозащищённые и промышленные телефоны, голосовые шлюзы, коммуникационные платформы, а также оборудование для управления и диспетчеризации для новых установок и модернизации действующих объектов. Интеграция системы может быть спланирована вокруг уже существующей на каждой площадке кабельной инфраструктуры, АТС, IP-сетей и операционных обязанностей, вместо того чтобы требовать полной замены существующей коммуникационной инфраструктуры.

Часто задаваемые вопросы

Все ли заводы должны использовать одну и ту же IP-АТС?

Нет. Разные заводы могут сохранять свои локальные АТС или SIP-серверы при условии, что системы обеспечивают совместимое соединение и маршрутизацию. Распределённая архитектура часто более практична для крупных промышленных групп.

Можно ли централизованно диспетчеризовать взрывозащищённые телефоны от разных производителей?

Базовая голосовая совместимость часто возможна при наличии совместимых SIP- или аналоговых интерфейсов. Расширенные функции, такие как управление приоритетами, групповые вызовы, всплывающие уведомления о тревоге, управление GPIO или оповещение, должны тестироваться отдельно.

Может ли головной офис позвонить на конкретный взрывозащищённый телефон внутри технологической зоны?

Да, при условии, что номер маршрутизируется между двумя системами и диспетчер имеет разрешение на доступ к этому внутреннему номеру. Некоторые организации намеренно ограничивают прямой доступ головного офиса только к определённым аварийным или оперативным терминалам.

Можно ли добавить существующую аналоговую телефонную сеть без замены полевых телефонов?

Во многих случаях да. Шлюзы FXS могут подключать существующие аналоговые полевые номера к системе связи на основе IP, оставляя пригодную полевую проводку и телефоны в эксплуатации.

Как следует добавлять новый завод в существующую многоплощадочную диспетчерскую сеть?

Если исходный план нумерации и маршрутизации предусматривал резерв для дополнительных площадок, новому заводу обычно можно назначить собственный диапазон номеров и подключить его через существующую межплощадочную коммуникационную структуру. Это одна из причин, почему будущее расширение должно учитываться при создании первого многоплощадочного плана нумерации.

Должна ли запись быть централизованной или храниться на каждом заводе?

Можно использовать любую модель. Централизованная запись упрощает доступ на уровне группы и анализ инцидентов, в то время как локальная запись может лучше соответствовать требованиям хранения или сетевым требованиям конкретного завода. При крупных развёртываниях решение часто основывается на пропускной способности, хранилище, правах доступа и операционной политике организации.
