Под усилением подземного оптического кабеля, прокладываемого непосредственно в грунте, понимают совокупность конструктивных, материальных и монтажных мер, предназначенных для защиты волоконно-оптических линий, укладываемых прямо в землю без непрерывного каналообразующего трубопровода или защитной трубы по всей трассе. Поскольку кабель подвергается давлению грунта, воздействию влаги, камней, грызунов, риску механических раскопок, перепадам температур и многолетним подвижкам почвы, усиление является обязательным условием сохранения оптических характеристик и срока службы.

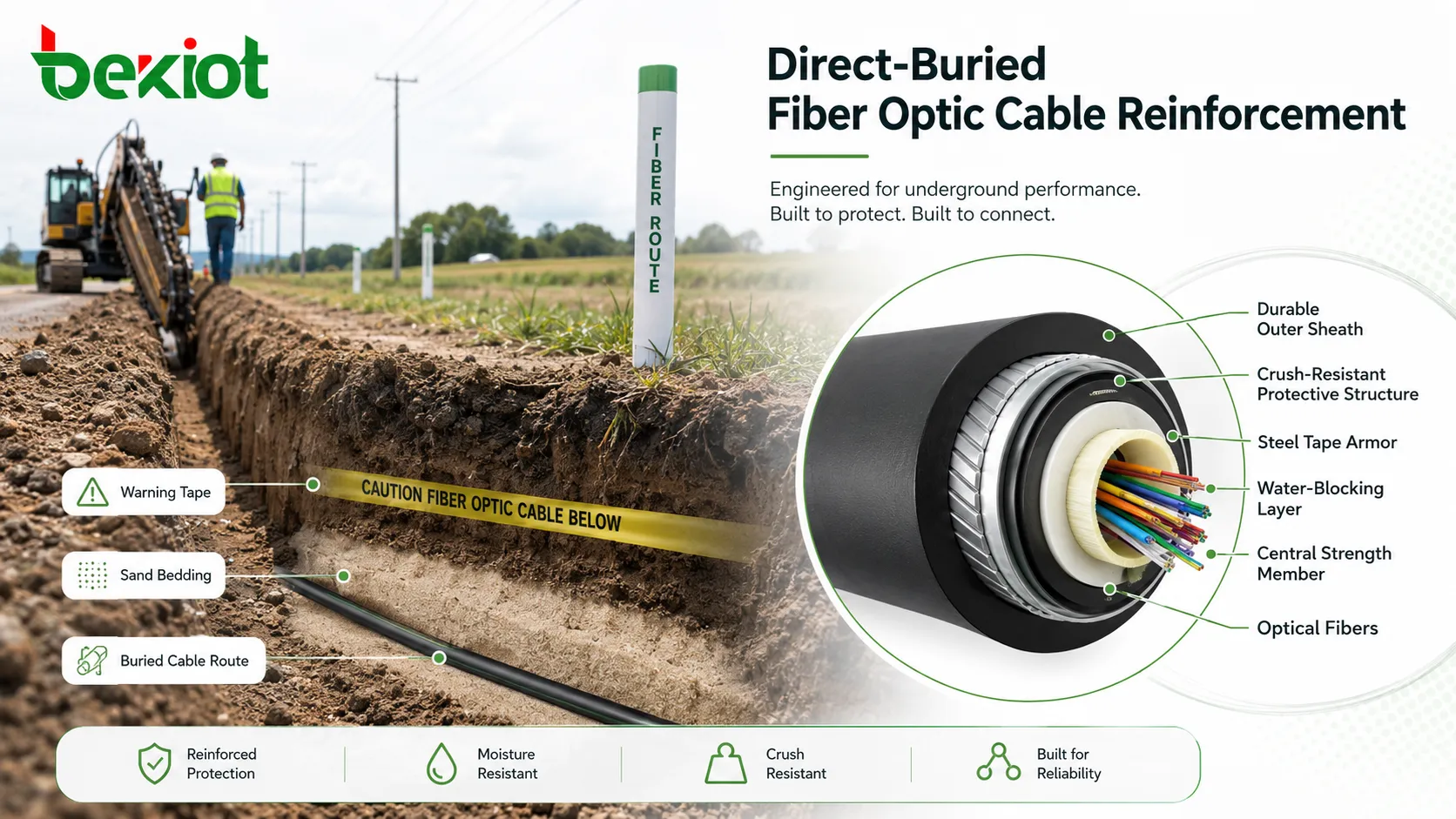

Усиленный подземный кабель — это не просто обычный оптический кабель с утолщённой оболочкой. Это комплексная защитная система, которая может включать водоблокирующие материалы, силовые элементы, броневые покровы, конструкцию, стойкую к раздавливанию, защиту от грызунов, коррозионно-стойкие металлические или неметаллические компоненты, прочную наружную оболочку, сигнальную ленту, маркеры трассы, правильную постель траншеи и утверждённые процедуры приёмки. Правильный метод усиления зависит от типа грунта, глубины прокладки, способа протяжки, механических рисков, воздействия влаги и важности линии связи.

Почему подземные трассы нуждаются в более мощной защите

Подземная прокладка может показаться безопаснее воздушной, потому что кабель скрыт от ветра и солнечного света. В действительности грунт создаёт совершенно иной набор рисков. Кабель может быть сдавлен уплотнённой землёй, пережат камнями, повреждён строительным инструментом, атакован грызунами, подвергнут растяжению при осадке грунта или испорчен водой, годами застаивающейся вокруг оболочки.

В отличие от кабелей, проложенных в канализации, подземный кабель прямого заложения имеет ограниченную физическую изоляцию от окружающей среды. При повреждении оболочки почвенная влага проникает к внутренним слоям. При раздавливании кабеля в оптических волокнах могут возникнуть потери на микроизгибах или макроизгибах. При плохой маркировке трассы будущие земляные работы могут перебить линию без предупреждения.

Таким образом, усиление преследует две цели. Первая — защитить тело кабеля от механических и внешних воздействий. Вторая — сделать трассу более безопасной на этапах прокладки, определения местоположения, обслуживания и ремонта в течение всего срока эксплуатации.

Защитные слои внутри кабеля

Наружная оболочка

Наружная оболочка — это первый барьер против грунта, влаги, истирания и повреждений при обращении. Обычные материалы оболочки включают полиэтилен и другие компаунды для наружного применения. Оболочка должна противостоять растрескиванию, старению под воздействием окружающей среды и механическому износу при протяжке, укладке и обратной засыпке.

При прямом заложении решающее значение имеют толщина и качество материала оболочки. Слабая оболочка может быть прорезана острыми камнями, оцарапана при монтаже или деградировать под длительным воздействием грунтовых условий. В агрессивных средах оболочке может потребоваться повышенная стойкость к истиранию, химическая стойкость или защита от термитов в зависимости от местных рисков на площадке.

Броневой слой

Броня — один из самых распространённых методов усиления подземных оптических кабелей. В зависимости от назначения она может выполняться из гофрированной стальной ленты, стальной проволоки, алюминиевой ленты или неметаллической брони. Броня повышает устойчивость к раздавливанию, ударам, повреждениям при раскопках и нападению грызунов.

Металлическая броня обеспечивает мощную механическую защиту, но может потребовать соединения, заземления, учёта коррозии и планирования молниезащиты. Неметаллическая броня исключает электропроводность и может быть предпочтительнее там, где важны сложность заземления, коррозия или электромагнитные помехи.

Силовой элемент

Силовые элементы помогают кабелю выдерживать растягивающие усилия при прокладке и долговременные деформации. Они могут быть изготовлены из стальной проволоки, арамидных нитей, стекловолокна, стеклопластиковых прутков или других материалов. Их задача — нести механическую нагрузку, чтобы оптические волокна не растягивались сверх безопасных пределов.

Силовой элемент должен соответствовать методу прокладки. Кабель, протягиваемый по длинной трассе, укладываемый кабелеукладчиком или монтируемый на неровном рельефе, может требовать более высоких прочностных характеристик на разрыв, чем короткий участок, уложенный вручную.

Водоблокирующий материал

Водоблокирование предотвращает распространение влаги вдоль сердечника кабеля при повреждении оболочки. Это достигается с помощью заполняющего геля, сухих водонабухающих нитей, водоблокирующих лент или других влагозащитных конструкций.

С сухими водоблокирующими материалами часто проще работать при сращивании, так как они уменьшают объём очистки от геля. Конструкции с гелевым заполнением могут обеспечивать надёжную водонепроницаемость, но создают больше неудобств при оконцевании в полевых условиях. Выбор зависит от конструкции кабеля, предпочтений монтажников и требований проекта.

Свободный модуль и защита волокон

Многие наружные оптические кабели используют конструкцию со свободным модулем. Оптические волокна размещаются в трубках, которые допускают контролируемое перемещение и защищают волокна от прямого внешнего воздействия. Такая конструкция помогает уменьшить передачу деформации от оболочки кабеля к стеклянным волокнам.

Структура модуля, заполняющий материал, количество волокон, конструкция буфера и расположение центрального силового элемента — всё это влияет на долгосрочную надёжность. Усиление должно защищать оптические волокна, не делая кабель слишком жёстким для практической прокладки.

Надёжный подземный кабель состоит из нескольких уровней защиты. Внешняя оболочка защищает от грунта, броня противостоит механическим воздействиям, силовой элемент несёт растягивающую нагрузку, а водоблокирование ограничивает миграцию влаги.

Методы механического усиления

Броня из стальной ленты

Броня из гофрированной стальной ленты широко применяется в оптических кабелях прямого заложения. Гофрированная структура улучшает гибкость, одновременно обеспечивая устойчивость к раздавливанию и внешним ударам. Она также служит физическим барьером от грызунов и случайного контакта с инструментом.

Броня из стальной ленты подходит для многих стандартных подземных трасс, но должна быть защищена от коррозии. Оболочка кабеля должна оставаться целостной, и при монтаже следует избегать её повреждений. Если трасса обладает высокой коррозионной агрессивностью грунта, конструкцию кабеля и требования к металлической защите следует тщательно проанализировать.

Броня из стальной проволоки

Броня из стальной проволоки обеспечивает мощную защиту на разрыв и механическую прочность, особенно на ответственных участках, нестабильных грунтах, крутых склонах, переходах через реки и там, где усилия протяжки или внешние нагрузки могут быть выше. Она способна повысить сопротивление растяжению и локальному давлению.

Недостатком являются увеличенный вес, больший радиус изгиба и более сложное обращение. Монтажные бригады обязаны соблюдать заводские пределы по тяговому усилию и радиусу изгиба, чтобы не повредить кабель.

Неметаллическое усиление

Неметаллическое усиление может включать арамидные нити, стеклонити, стеклопластиковые стержни или усиленные полимерные слои. Эти материалы повышают прочность на разрыв и защиту от грызунов без создания проводящего металлического пути.

Это полезно в среде энергетических объектов, районах с высокой грозовой активностью, железнодорожных коридорах или местах, где заземление металлической брони затруднено. Неметаллические конструкции также снижают проблемы коррозии, однако механическая прочность всё равно должна соответствовать условиям трассы.

Конструкция с двойной оболочкой

Некоторые кабели прямого заложения имеют двойную оболочку или дополнительные защитные слои. Вторая оболочка улучшает стойкость к истиранию, защиту от влаги и механическую долговечность. Она также может помочь изолировать броню от внешней среды.

Конструкция с двойной оболочкой может увеличивать диаметр и жёсткость кабеля. Проектировщики должны убедиться, что кабель по-прежнему можно смонтировать с соблюдением требований по радиусу изгиба, тяговому усилию и муфтам для сращивания.

Защита от грызунов

Повреждение грызунами — распространённый риск в сельских, аграрных, лесных и промышленных коридорах. Усиление может включать металлическую броню, стеклонити, жёсткие полимерные слои или специальные материалы оболочки, препятствующие погрызам.

Не следует считать какую-либо конструкцию полностью невосприимчивой во всех условиях. При высокой активности грызунов также необходимо учитывать выбор трассы, глубину прокладки, защитные плиты, прокладку в трубах на уязвимых участках и стратегию осмотров.

Меры защиты на уровне трассы

Прочная конструкция кабеля — лишь часть решения. Подземная прокладка зависит и от проектирования трассы. Плохая подготовка траншеи может повредить даже самый качественный кабель. Правильная постель, обратная засыпка, глубина, разнос, сигнальная лента и маркировка трассы имеют решающее значение для долговременной защиты.

Во многих проектах самые серьёзные аварии вызваны ошибками монтажа, а не заводскими дефектами кабеля. Острые камни под кабелем, чрезмерное тяговое усилие, крутые изгибы, плохое уплотнение, отсутствие сигнальной ленты или незадокументированные трассы — всё это способно создать проблемы в будущем.

Защита на уровне трассы должна планироваться до завоза кабеля. В проекте следует определить глубину траншеи, материал постели, способы переходов, защиту на автодорогах, сигнальные столбики, хранение запаса кабеля, места размещения соединительных муфт и требования к исполнительной документации.

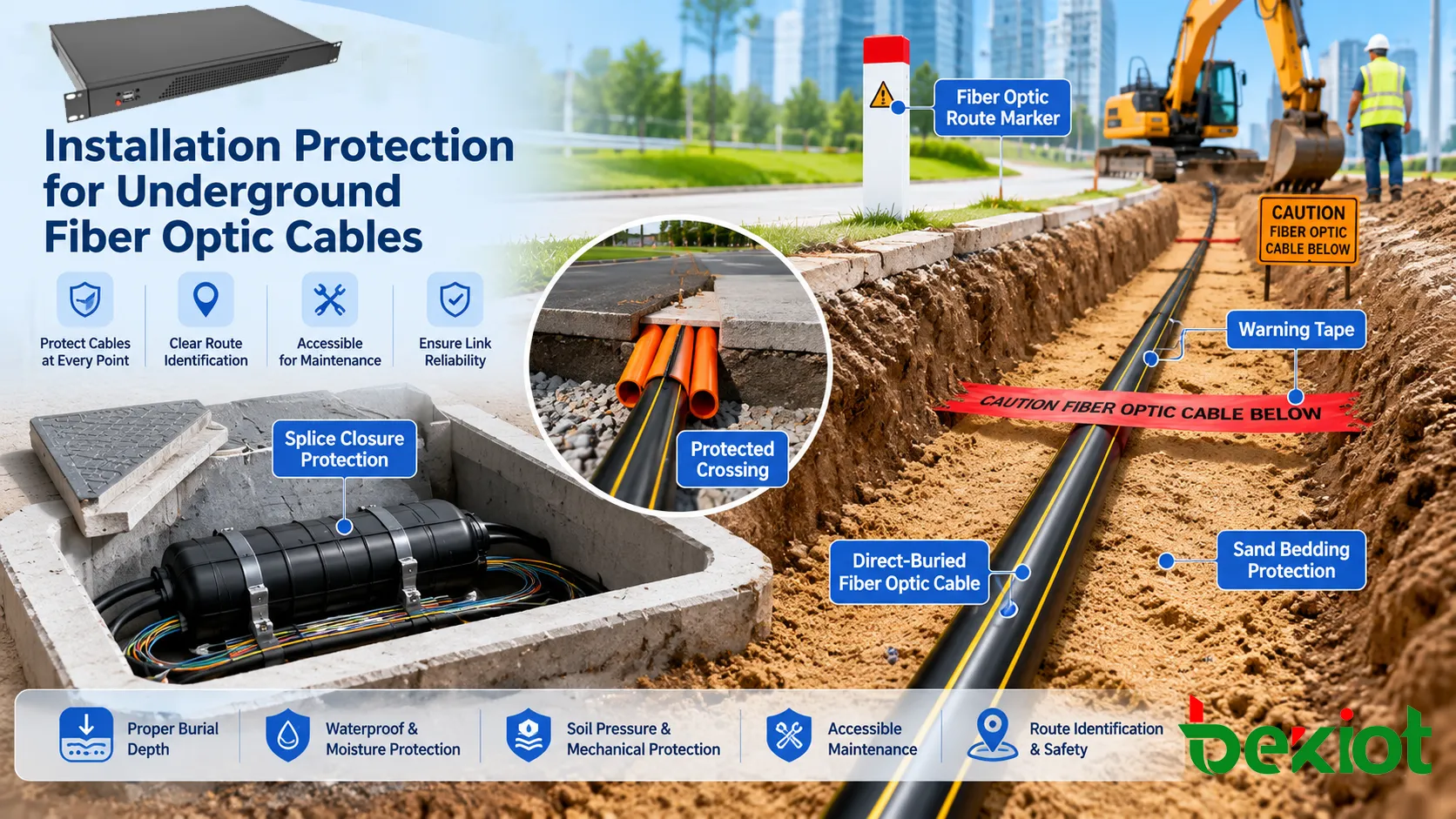

Требования к конструкции траншеи и прокладке

Глубина прокладки

Глубина прокладки должна соответствовать местным нормативам, спецификациям проекта, требованиям владельца сети и оценке риска на площадке. Участки с нагрузкой от транспортных средств, сельскохозяйственной деятельностью, пересечениями дорог или риском будущего строительства могут требовать большей глубины или дополнительной механической защиты.

Не следует рассматривать глубину как единое универсальное значение. Кабель под тротуаром, зелёной зоной, обочиной шоссе, промышленным двором или железнодорожным коридором может нуждаться в разной защите. Проектировщики должны уточнять местные требования до начала работ.

Постель и обратная засыпка

Кабель следует укладывать на подходящий материал постели, не содержащий острых камней, строительного мусора, фрагментов металла или твёрдых предметов. Для снижения точечного давления на оболочку кабеля часто используют песок или просеянный грунт.

Обратную засыпку следует выполнять аккуратно. Прямой сброс крупных камней или агрессивная трамбовка над кабелем могут повредить оболочку или деформировать конструкцию кабеля. Уплотнение должно выполняться по строительным нормам, при этом защищая кабель от избыточного локального давления.

Сигнальная лента и маркеры трассы

Сигнальная лента укладывается над кабелем, чтобы предупредить будущих экскаваторщиков до того, как они достигнут глубины залегания кабеля. На некоторых трассах для улучшения обнаружения могут использоваться детектируемая лента, маркерные столбики, электронные маркеры или трассопоисковые провода.

Маркеры трассы особенно важны в коридорах большой протяжённости, сельской местности, промышленных зонах и зонах инженерных коммуникаций. Кабель, проложенный без чётких записей и маркеров, гораздо более уязвим для случайного повреждения при последующем строительстве.

Переходы и участки повышенного риска

Пересечения дорог, железных дорог, дренажных каналов, вводы в здания, подходы к мостам и пересечения с другими коммуникациями часто требуют дополнительной защиты. Даже если основная часть трассы проложена прямо в грунте, эти участки могут выполняться с использованием трубопровода, стальных труб, бетонной защиты, горизонтально-направленного бурения или защитных плит.

Проект перехода должен учитывать нагрузку, вибрацию, осадку, доступ для ремонта и будущие раскопки. Кабель не должен подвергаться резким перегибам на входе и выходе.

Защита запаса кабеля и муфт

Петли запаса и соединительные муфты должны быть защищены от воды, давления грунта и механических повреждений. Колодцы для муфт, коверы, сплайс-кассеты и переходные точки следует устанавливать так, чтобы они оставались доступными для обслуживания.

Плохо защищённые муфты часто становятся слабыми местами. Даже если пролёт кабеля хорошо усилен, повреждённая муфта или затопленный соединительный колодец могут нарушить всю линию связи.

Нормативные и испытательные аспекты

Механические характеристики

Кабели прямого заложения обычно оценивают по прочности на разрыв, стойкости к раздавливанию, ударостойкости, стойкости к многократным изгибам, кручению и характеристикам, связанным с истиранием. Эти испытания помогают убедиться, что кабель способен пережить монтаж и длительные подземные нагрузки.

Требуемые значения должны браться из спецификации проекта, стандарта на кабель и паспорта завода-изготовителя. Кабель, пригодный для обычной наружной прокладки в канализации, может не обладать достаточной стойкостью к раздавливанию или удару для прямого заложения.

Проникновение воды

Испытание на проникновение воды проверяет, способна ли вода распространяться вдоль сердечника кабеля в заданных условиях. Это важно, поскольку небольшое место повреждения оболочки может стать причиной распространения влаги на большое расстояние, если вода мигрирует внутри кабеля.

Для подземных трасс водоблокирующие свойства следует рассматривать совместно с качеством оболочки, герметизацией муфт, защитой соединительных муфт и герметизацией торцов кабеля. Вся линия должна препятствовать движению влаги, а не только отрезок кабеля заводского изготовления.

Температурное и климатическое старение

Наружные кабели могут испытываться на термоциклирование, изгиб при низких температурах, работоспособность при высоких температурах и старение материалов. Изменения температуры грунта обычно менее экстремальны, чем на открытых воздушных трассах, однако подземные кабели всё равно могут подвергаться сезонным колебаниям, циклам замораживания-оттаивания или нагреву от соседних коммуникаций.

Климатические испытания должны соответствовать местному климату и условиям прокладки. Прокладка в холодных регионах, пустынном грунте, зонах химических предприятий и прибрежных грунтах может потребовать особого внимания к материалам.

Оптические характеристики

Усиление не должно ухудшать оптические характеристики. После механических и климатических испытаний затухание должно оставаться в допустимых пределах. Чрезмерное давление, изгиб или растягивающая деформация могут привести к росту потерь, даже если кабель внешне выглядит целым.

Приёмочные испытания должны включать тестирование оптическим рефлектометром во временной области (OTDR), измерение вносимых потерь, осмотр торцов волокон и сравнение с проектными бюджетами. Результаты испытаний следует сохранять как базовые записи для будущего поиска неисправностей.

Заземление и соединение с землёй

Если кабель содержит металлическую броню, металлические силовые элементы, трассопоисковый провод или токопроводящий экран, необходимо рассмотреть требования к заземлению и уравниванию потенциалов. Металлические элементы могут создавать проблемы, связанные с молнией, токами замыкания, наведённым напряжением или техникой безопасности, в зависимости от трассы.

Проект заземления должен соответствовать действующим электротехническим и телекоммуникационным нормам. Неметаллический кабель может снизить остроту этих вопросов, но всё равно может потребоваться решение для трассопоиска, если трассу необходимо будет обнаруживать в будущем.

Руководство по выбору материалов

Применение в наружных сетях

Абонентские линии связи

Усиленный кабель прямого заложения применяется в сетях доступа, где строительство канализации нецелесообразно или экономически невыгодно. Он может соединять сельских пользователей, небольшие населённые пункты, придорожные шкафы, площадки базовых станций и удалённые сервисные точки.

На таких трассах усиление снижает риск давления грунта, проникновения влаги и случайных повреждений. Чёткая маркировка трассы и исполнительная документация особенно важны, поскольку земляные работы могут проводиться спустя долгое время после прокладки.

Промышленные и коммунальные коридоры

Индустриальные парки, шахты, электростанции, объекты нефтегазовой отрасли, водоочистные сооружения и коридоры инженерных сетей часто требуют надёжных подземных линий связи. Эти среды могут включать тяжёлую технику, химическое воздействие, вибрацию и регулярные ремонтные работы.

Усиление должно сочетаться с планированием трассы. Кабели следует по возможности прокладывать вне зон высокого риска земляных работ, а на подходах к дорогам, эстакадам трубопроводов, кабельным траншеям и площадкам с оборудованием использовать защищённые переходы.

Транспортная инфраструктура

Железные дороги, автомагистрали, тоннели, порты и аэропорты используют подземную оптику для систем сигнализации, видеонаблюдения, связи, управления, продажи билетов и мониторинга. Перерыв в обслуживании может повлиять на безопасность и производственные процессы.

Такие проекты часто требуют более строгого контроля монтажа, документирования трассы, наличия резервных труб на переходах и чёткого отделения от силовых линий, дренажа и других коммуникаций.

Ведомственные сети кампусов и предприятий

Крупные кампусы, заводы, больницы, университеты, логистические парки и правительственные объекты могут использовать волокно прямого заложения между зданиями или выносными уличными шкафами. Ведомственные сети внешней прокладки требуют тщательного планирования, поскольку организация может отвечать как за монтаж, так и за долгосрочное обслуживание.

В кампусной среде усиленный кабель следует выбирать совместно с проектированием трасс, политикой заземления, доступом для обслуживания, маркировкой и резервированием сети.

Типичные ошибки монтажа

Использование кабеля, не предназначенного для грунта

Кабель, предназначенный для внутренней прокладки или канализации, нельзя укладывать непосредственно в землю, если производитель и спецификация проекта прямо не разрешают этого. Негрунтовый кабель может не иметь брони, водоблокирования, стойкости к раздавливанию или подходящего материала оболочки.

Использование неподходящего типа кабеля сокращает срок службы и затрудняет гарантийное обслуживание и приёмку.

Игнорирование радиуса изгиба

Усиленные кабели могут быть жёстче обычных. Если монтажники изгибают кабель с чрезмерно малым радиусом, это может привести к росту оптических потерь или повреждению внутренней структуры.

Минимальный радиус изгиба необходимо соблюдать при протяжке, укладке, сращивании и окончательном размещении.

Плохая подготовка траншеи

Острые камни, неровное дно траншеи, мусор и плохая постель могут сразу повредить кабель или создать точки концентрации давления, которые вызовут отказ в будущем.

Траншею следует осматривать до укладки кабеля, а обратную засыпку контролировать вокруг кабельной зоны.

Отсутствие записей о трассе

Кабель может быть отлично смонтирован, но всё равно утерян при будущих раскопках, если документация плохая. Отсутствие карт трассы, сигнальных столбиков, сигнальной ленты или обнаруживаемых элементов создаёт неоправданный риск повреждений.

Исполнительные чертежи должны фиксировать путь кабеля, глубину, места муфт, точки переходов, маркеры и места запаса кабеля.

Слабая защита муфт

Муфты, сплайс-кассеты и точки ответвления являются типичными местами отказов. Если они не загерметизированы, не закреплены и не доступны, влага и механические напряжения могут вызвать будущие аварии.

Защиту муфт следует рассматривать как часть стратегии усиления кабеля, а не как второстепенную задачу.

Даже самый прочный кабель может выйти из строя, если плохо выполнены траншея, постель, защита муфт, маркировка трассы и приёмочные испытания.

Приёмка и документация

После прокладки трассу следует осмотреть до окончательной приёмки. Осмотр может включать записи по траншее, проверку глубины заложения, подтверждение наличия сигнальной ленты, верификацию маркеров, осмотр соединительных муфт, герметизацию вводов кабеля и проверку документации по трассе.

Оптические испытания должны установить базовый уровень. Рефлектограммы OTDR, результаты измерения вносимых потерь, идентификация волокон, потери на сростках, осмотр коннекторов и записи сквозной целостности следует сохранять для будущего технического обслуживания. Эти записи помогают техническому персоналу сравнивать будущие неисправности с исходным состоянием.

Документация должна включать тип кабеля, количество волокон, номера барабанов, чертежи трассы, места расположения муфт, запас кабеля, результаты испытаний, протоколы заземления и любые отклонения от первоначального проекта. Качественная документация сокращает время ремонта при повреждениях, происходящих годы спустя.

Техническое обслуживание и долгосрочная надёжность

Трассы прямого заложения требуют периодического осмотра, даже когда работают без сбоев. Бригады технического обслуживания должны отслеживать изменения трассы, близлежащее строительство, эрозию почвы, затопления, расширение дорог, работы на инженерных сетях и несанкционированные раскопки.

Если трасса пересекает зоны повышенного риска, сигнальные столбики и предупредительные знаки следует регулярно проверять. После крупных земляных работ вблизи трассы линию следует протестировать, чтобы убедиться, что оптические характеристики не изменились.

Для критически важных сетей важно резервирование трасс. Усиленный кабель снижает вероятность отказа, но не может исключить все риски. Для обеспечения непрерывности обслуживания может потребоваться второй путь, кольцевая топология или резервный канал связи.

Часто задаваемые вопросы

Можно ли использовать кабель для канализации при прямом заложении?

Только если завод-изготовитель и спецификация проекта подтверждают, что кабель рассчитан на прямую прокладку в грунте. Многие канализационные кабели не имеют достаточной брони, водоблокирования или стойкости к раздавливанию для прямого контакта с почвой.

Всегда ли металлическая броня лучше неметаллической?

Нет. Металлическая броня обеспечивает мощную механическую защиту и защиту от грызунов, но может требовать заземления и планирования антикоррозионной защиты. Неметаллические конструкции могут быть предпочтительнее там, где важнее электрическая изоляция или стойкость к коррозии.

Что вызывает рост оптических потерь после укладки?

К типичным причинам относятся чрезмерный изгиб, раздавливание, натяжение выше номинального, плохая постель, острые камни, нагрузка на муфты, проникновение воды или смещение кабеля после обратной засыпки.

Зачем нужна сигнальная лента, если кабель уже бронирован?

Броня может снизить риск повреждения, но она не остановит экскаватор, перерезающий трассу. Сигнальная лента предупреждает рабочих до того, как они достигнут кабеля, и снижает риск случайного удара.

Какие записи следует хранить после монтажа?

Храните исполнительные чертежи трассы, записи о глубине заложения, места расположения муфт, паспорта на кабель, номера барабанов, сведения о заземлении, рефлектограммы OTDR, результаты измерения вносимых потерь, протоколы сращивания и информацию о расположении маркеров.
